đ Beschreibung der Röhre: PL5727 Inventarnummer: 04345
| Name | â PL5727 |
| Vergleichsname | â 2D21 â 5727WA â EN91 â M8204 â PL21 |
| Hersteller | â Adzam |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,6 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Miniatur, 7pol. â Liste aller Röhren mit: Miniatur, 7pol. |
| Informationen Röhrentyp | Röhre arbeitet mit EdelgasfĂŒllung (Xenon?) |
| Informationen | Röhre arbeitet mit EdelgasfĂŒllung (Xenon?) |
| Kenn Nummer | |
| Ătz- Produktionscode | JT3 O5J |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S12 |
đ Beschreibung der Systeme fĂŒr die Röhre: PL5727
| System 1 | |
| Kathode | 2 |
| Gitter 1 | 1 |
| Gitter 2 | 5, 7 |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 6 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 3, 4 |
| Abschirmung | |
| Funktion | â Thyratron, Tetrode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der PL5727
Bildquelle: General Electric Datenblatt
đ DatenblĂ€tter zur Röhre: PL5727
Datenblatt 5727 General Electric.pdf (772 kB)
Datenblatt 5727 RCA Version 1 [www.tubedata.info].pdf (294 kB)
Datenblatt 5727 RCA Version 2 [www.tubedata.info].pdf (702 kB)
Datenblatt PL5727 Philips [www.tubedata.info].pdf (640 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: PL5727

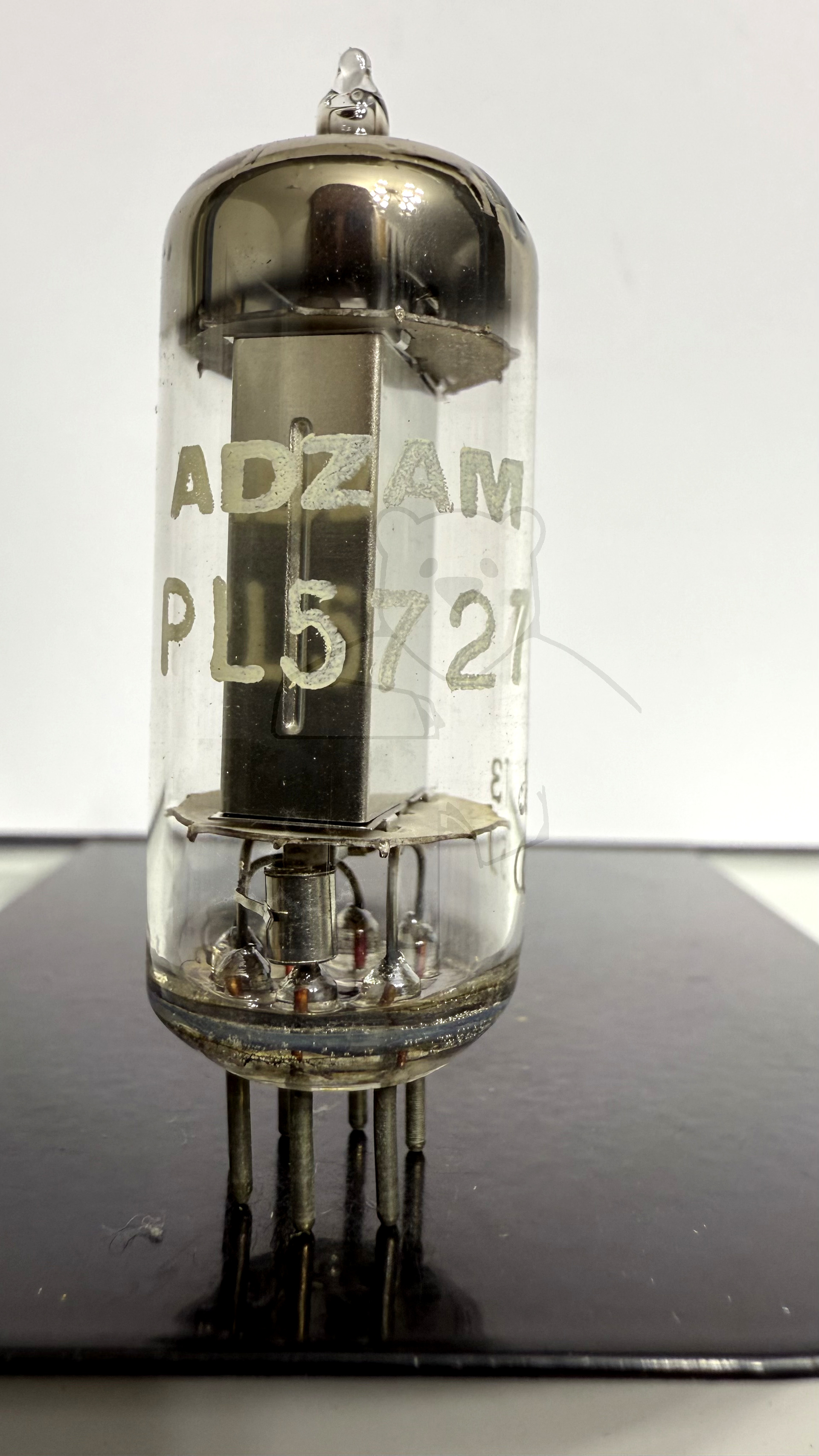

Röhre PL5727 #4345 Bild 1
