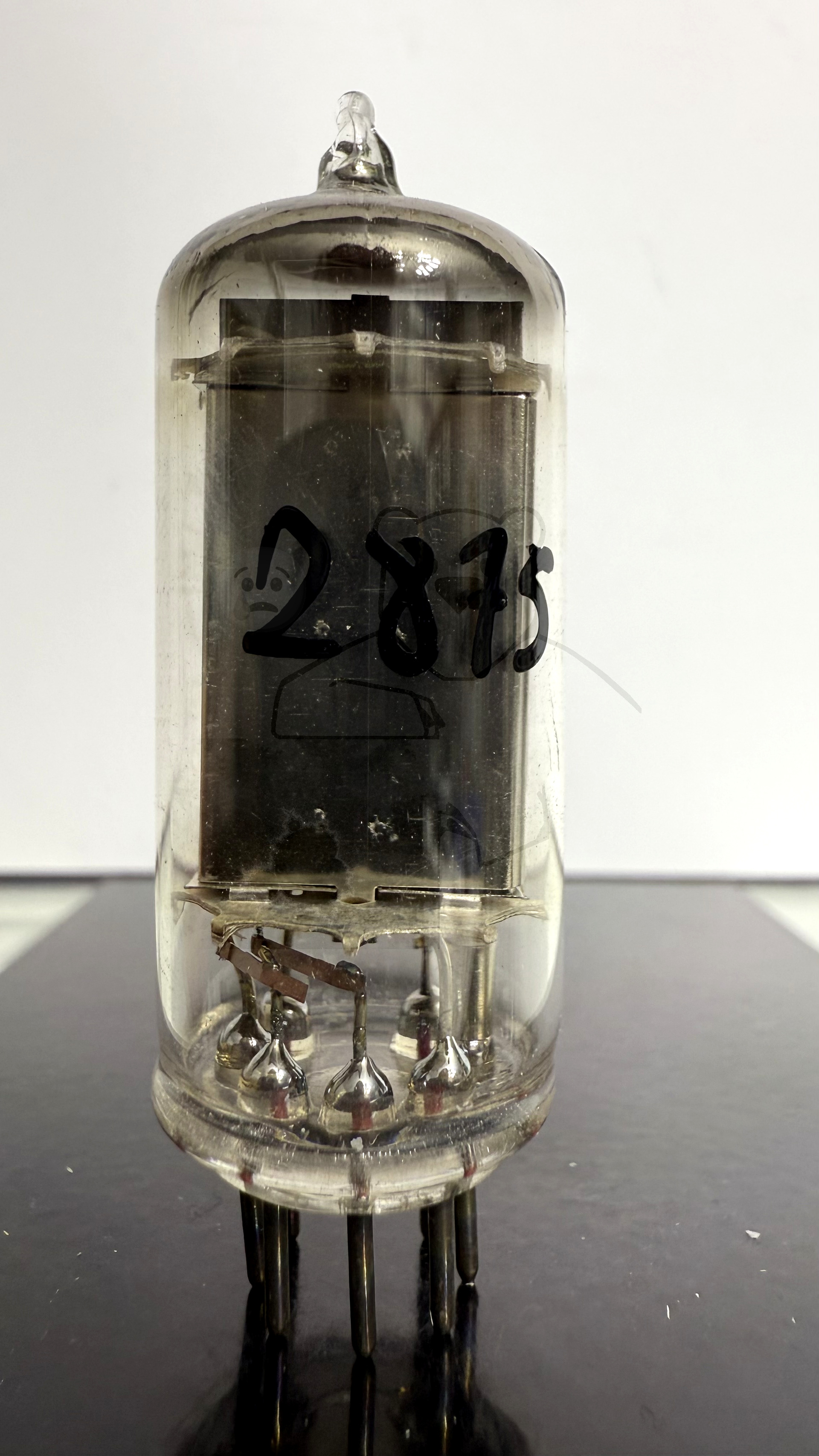

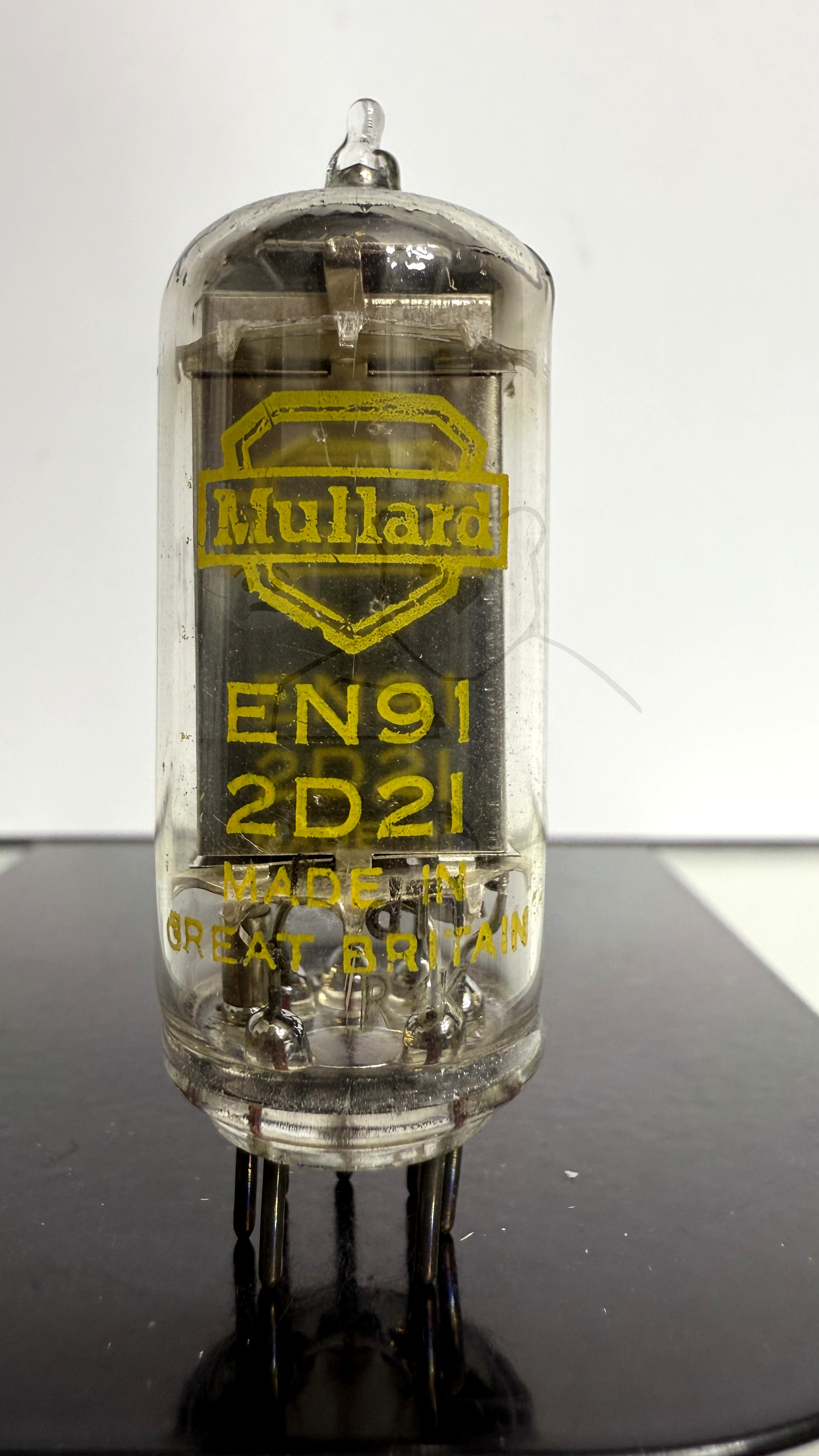

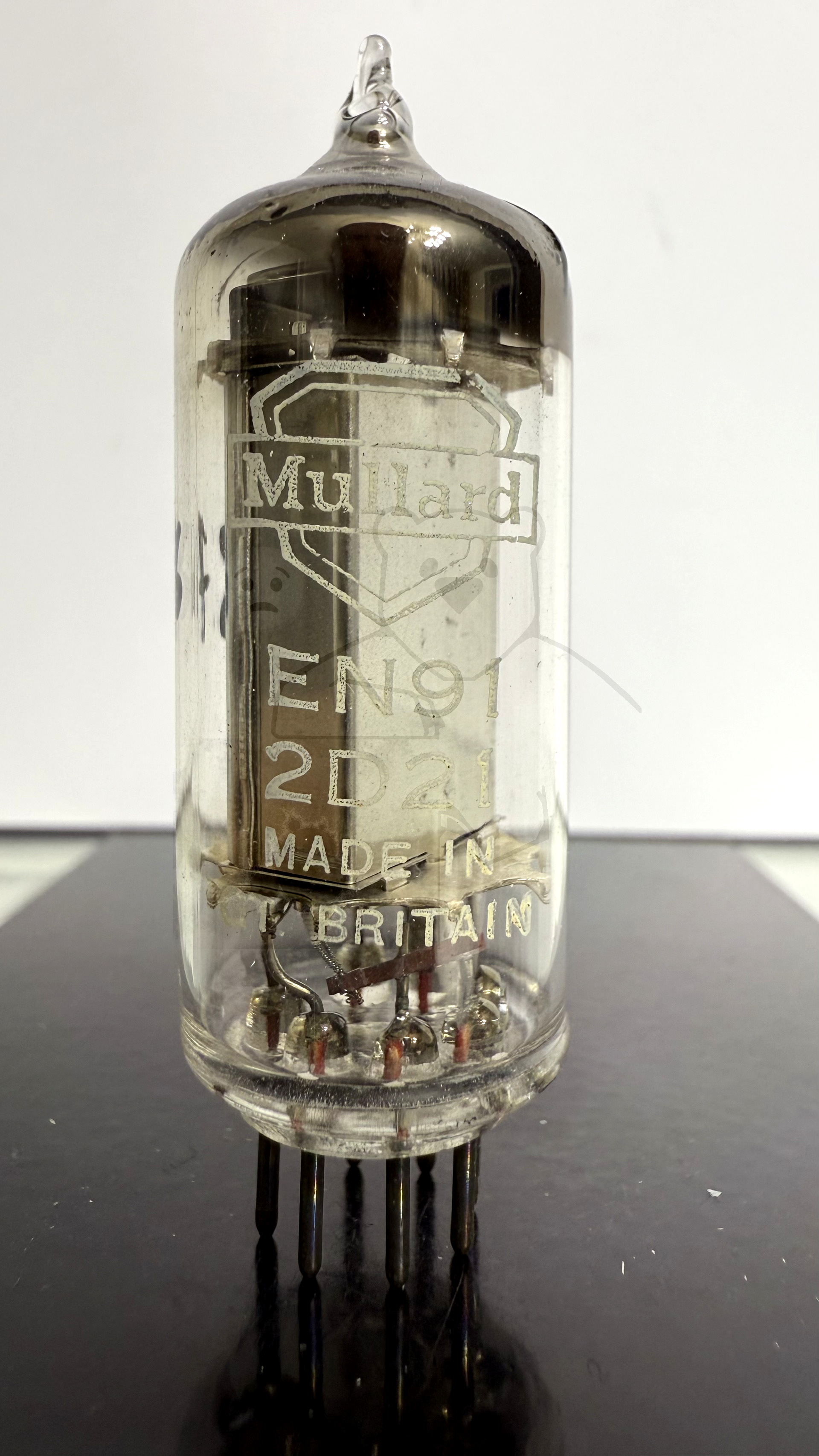

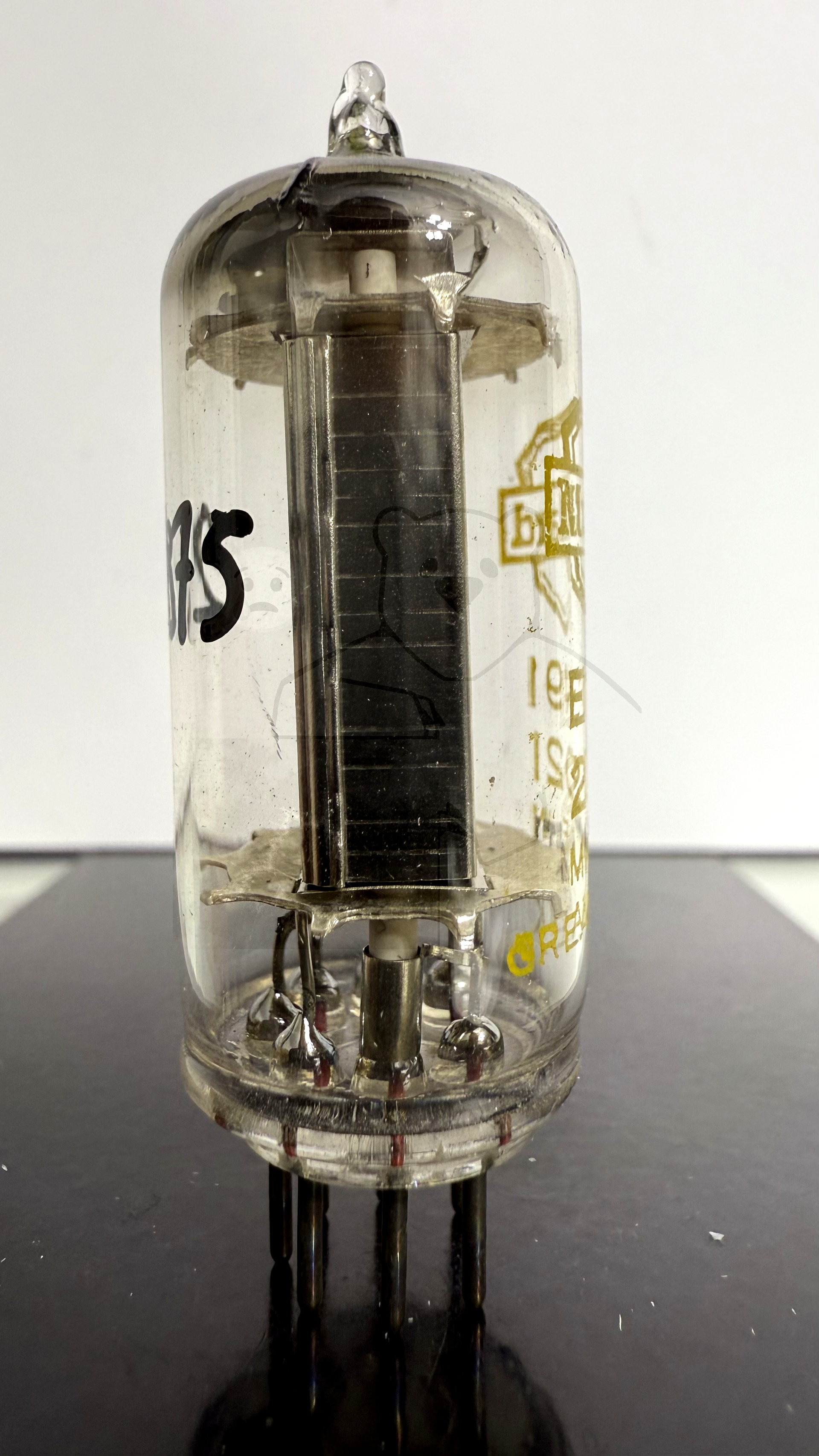

Daten und Bilder der Röhre: EN91

🔎 Beschreibung der Röhre: EN91

Name	EN91
Vergleichsname	→ 2D21 → 5727WA → ASG5121 → PL21 → PL5727 → QX21 → Ste1300/01/05
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,6
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	10.06.2018 23:32:11

🔎 Beschreibung der Systeme für die Röhre: EN91

	System 1
Kathode	2
Gitter 1	1
Gitter 2	5
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6
Anode 2
Leuchtschirm
Heizung	3, 4
Abschirmung
Funktion	→ Thyratron, Tetrode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der EN91

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: EN91
Datenblatt EN91 Mullard [www.tubedata.info].pdf (255 kB)
