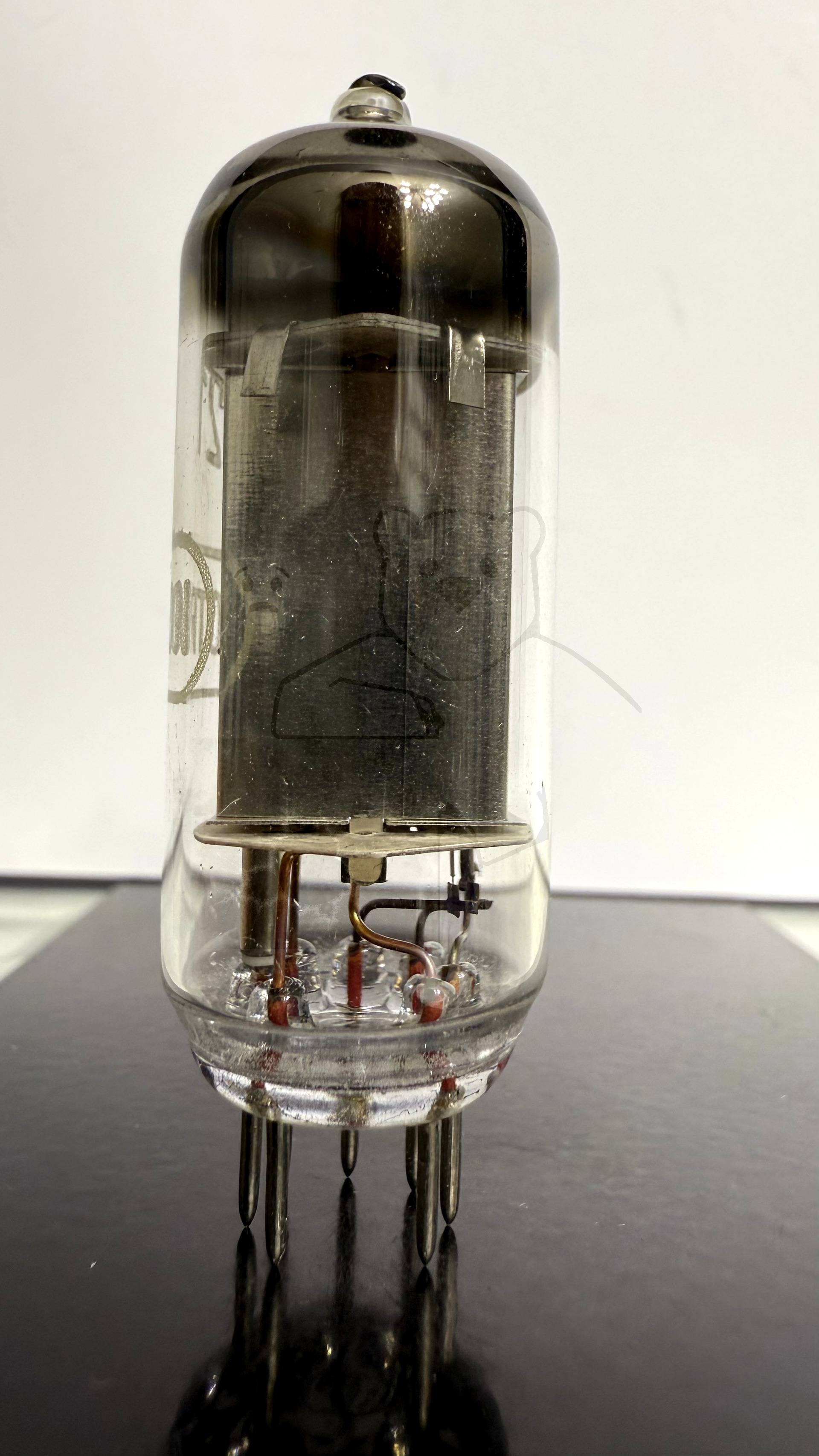

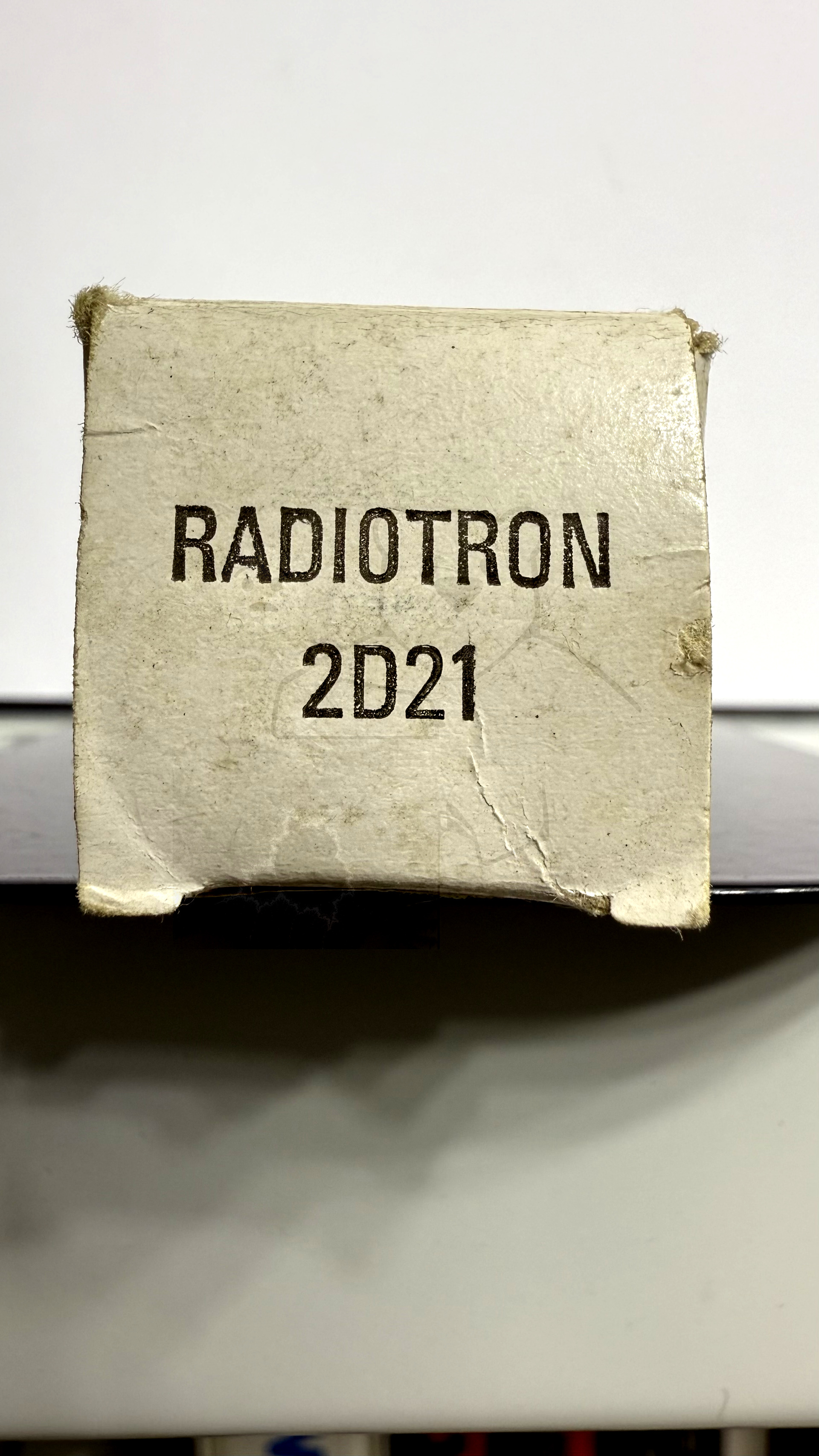

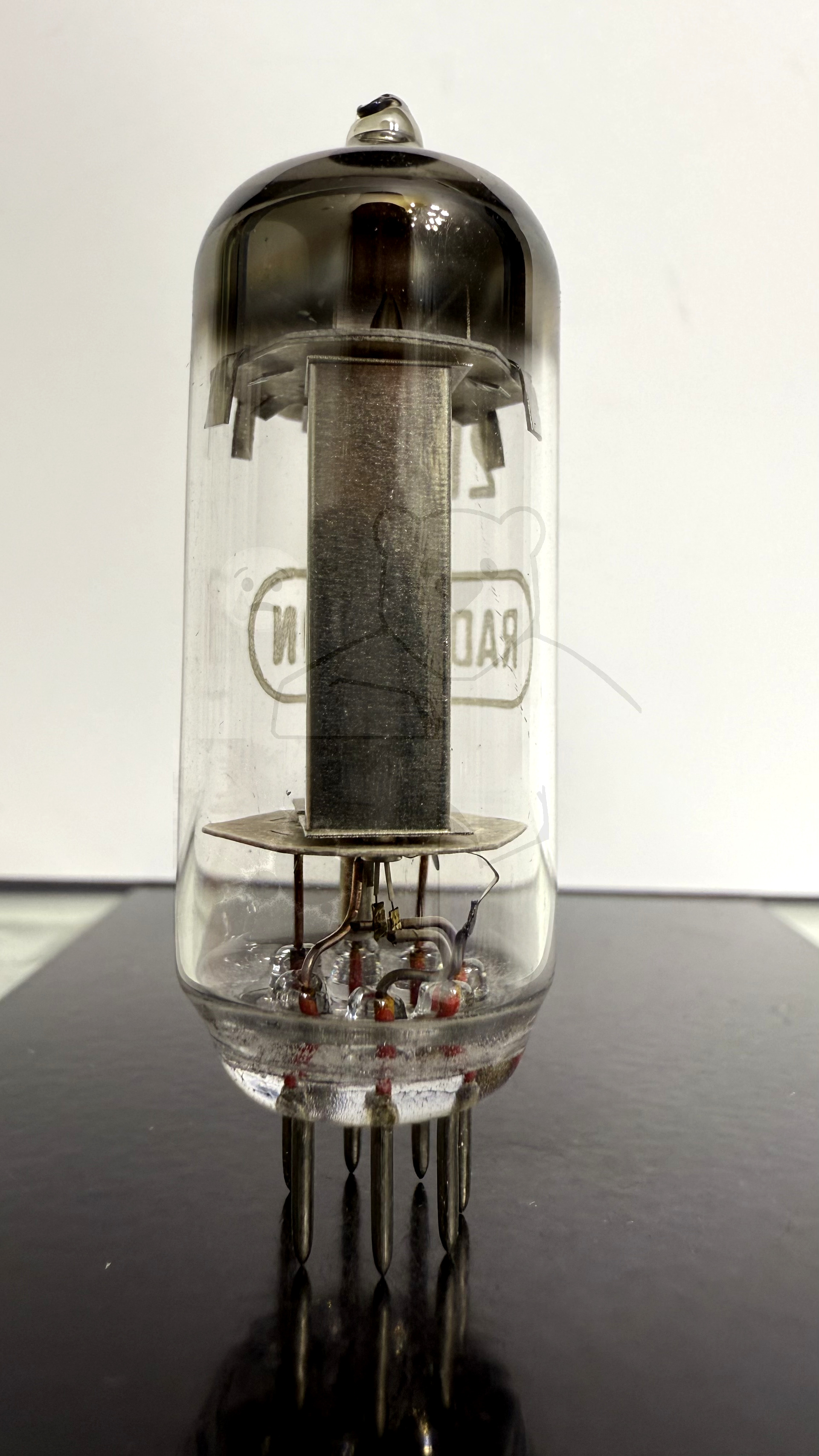

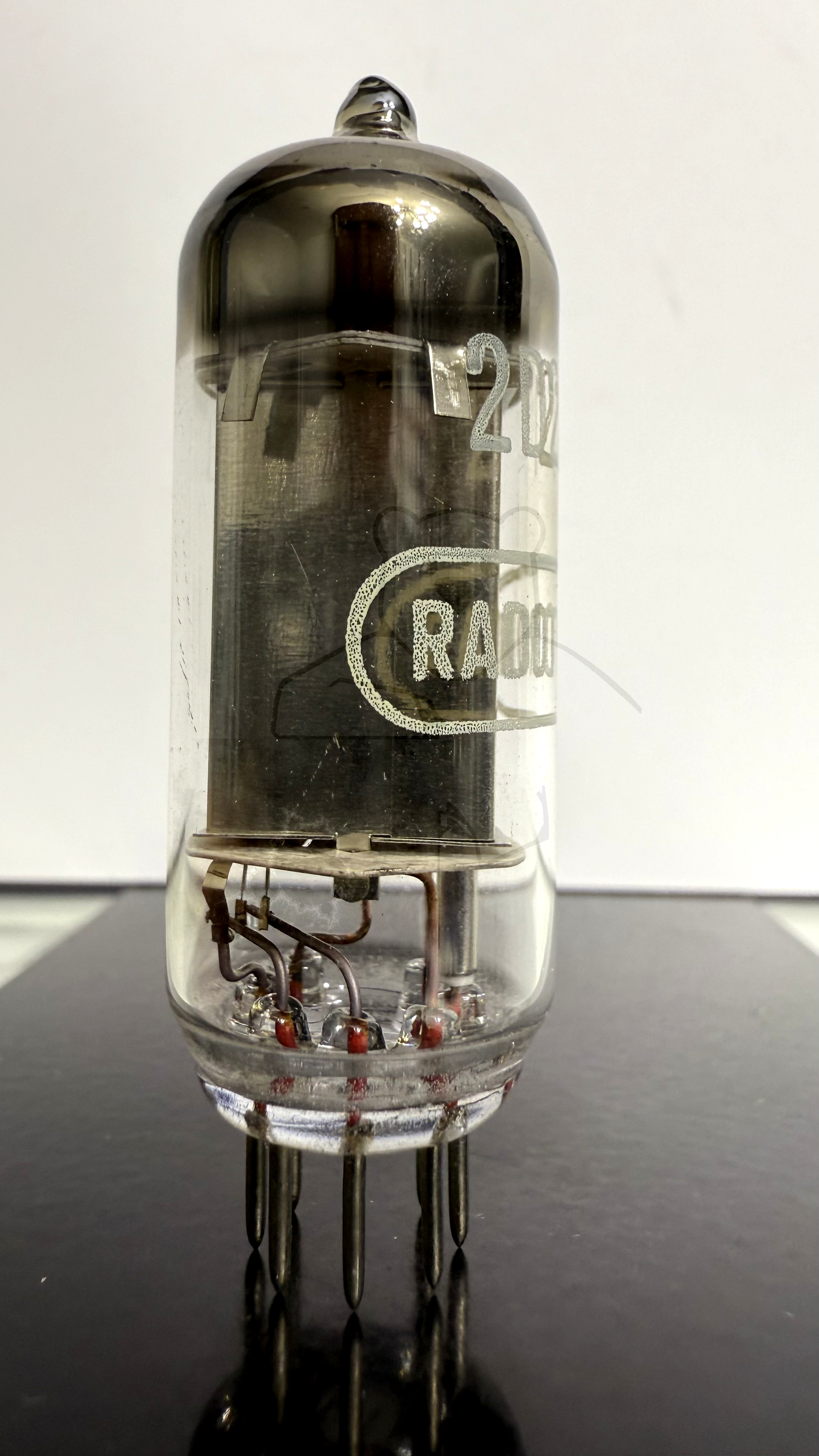

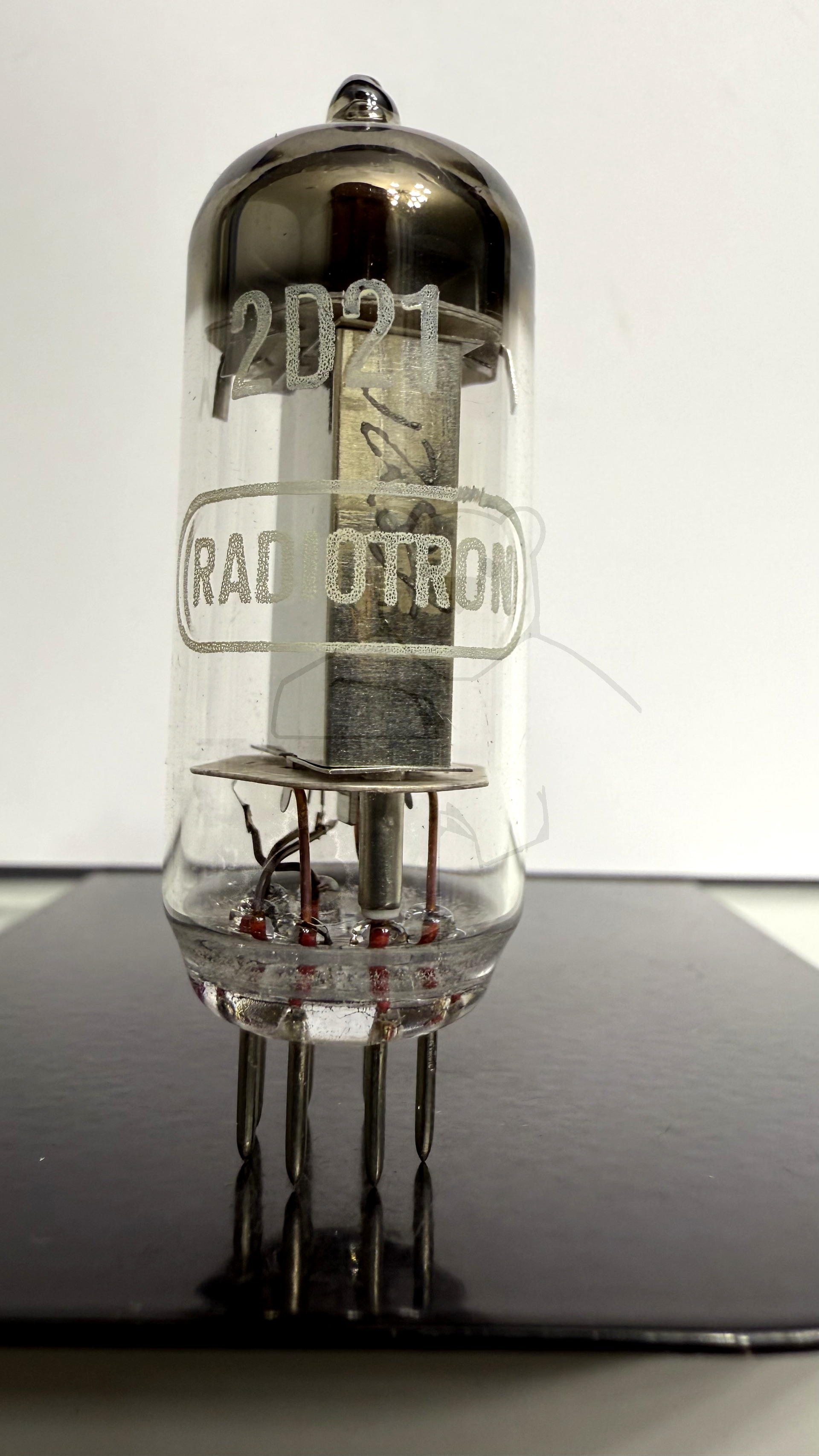

Daten und Bilder der Röhre: 2D21

🔎 Beschreibung der Röhre: 2D21

Name	2D21
Vergleichsname	5727 → 5727WA → ASG5121 → EN91 → M8204 → PL21 → PL5727 → QX21 → Ste1300/01/05
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,6
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	23.03.2019 12:52:03

🔎 Beschreibung der Systeme für die Röhre: 2D21

	System 1
Kathode	2
Gitter 1	1
Gitter 2	5, 7
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6
Anode 2
Leuchtschirm
Heizung	3, 4
Abschirmung
Funktion	→ Thyratron, Tetrode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

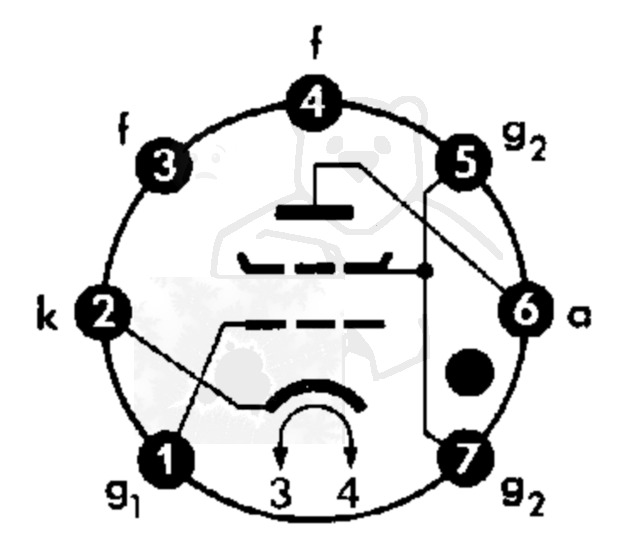

🔎 Sockelschaltung der 2D21

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: 2D21
Datenblatt 2D21 Brimar [www.tubedata.info].pdf (105 kB)
Datenblatt 2D21 Mazda Belvu [www.tubedata.info].pdf (702 kB)
Datenblatt 2D21 RCA [www.tubedata.info].pdf (223 kB)
Datenblatt 2D21 Sylvania [www.tubedata.info].pdf (413 kB)
Datenblatt 2D21 Telefunken.pdf (56 kB)
Datenblatt 2D21W Tung-Sol [www.tubedata.info].pdf (217 kB)
Pruefkarte 2D21 PL21 - Neuberger RPM370 Roehrenmessgeraet.pdf (279 kB)
