Daten und Bilder der Röhre: M8204

🔎 Beschreibung der Röhre: M8204

Name	M8204
Vergleichsname	→ 2D21 → 5727WA → PL5727
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,6
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	11.06.2018 13:14:19

🔎 Beschreibung der Systeme für die Röhre: M8204

	System 1
Kathode	2
Gitter 1	1
Gitter 2	5, 7
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6
Anode 2
Leuchtschirm
Heizung	3, 4
Abschirmung
Funktion	→ Thyratron, Tetrode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

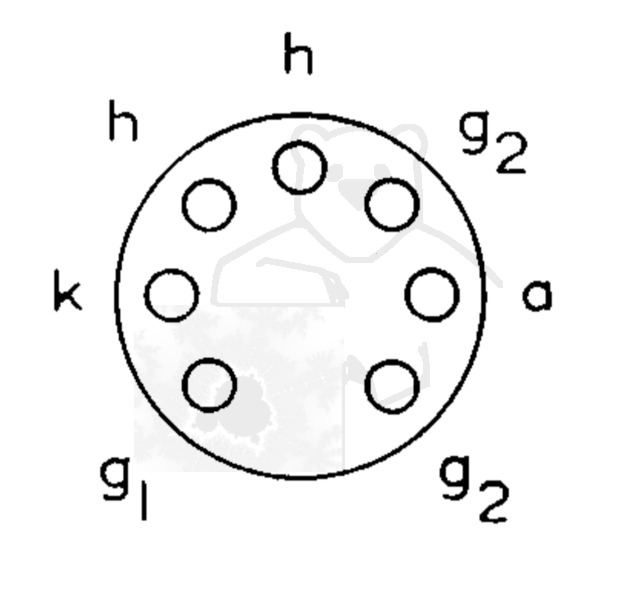

🔎 Sockelschaltung der M8204

Bildquelle: Mullard Datenblatt

🔎 Datenblätter zur Röhre: M8204
Datenblatt M8204 Mullard [www.tubedata.info].pdf (389 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

🔎 Bilder der Röhre: M8204

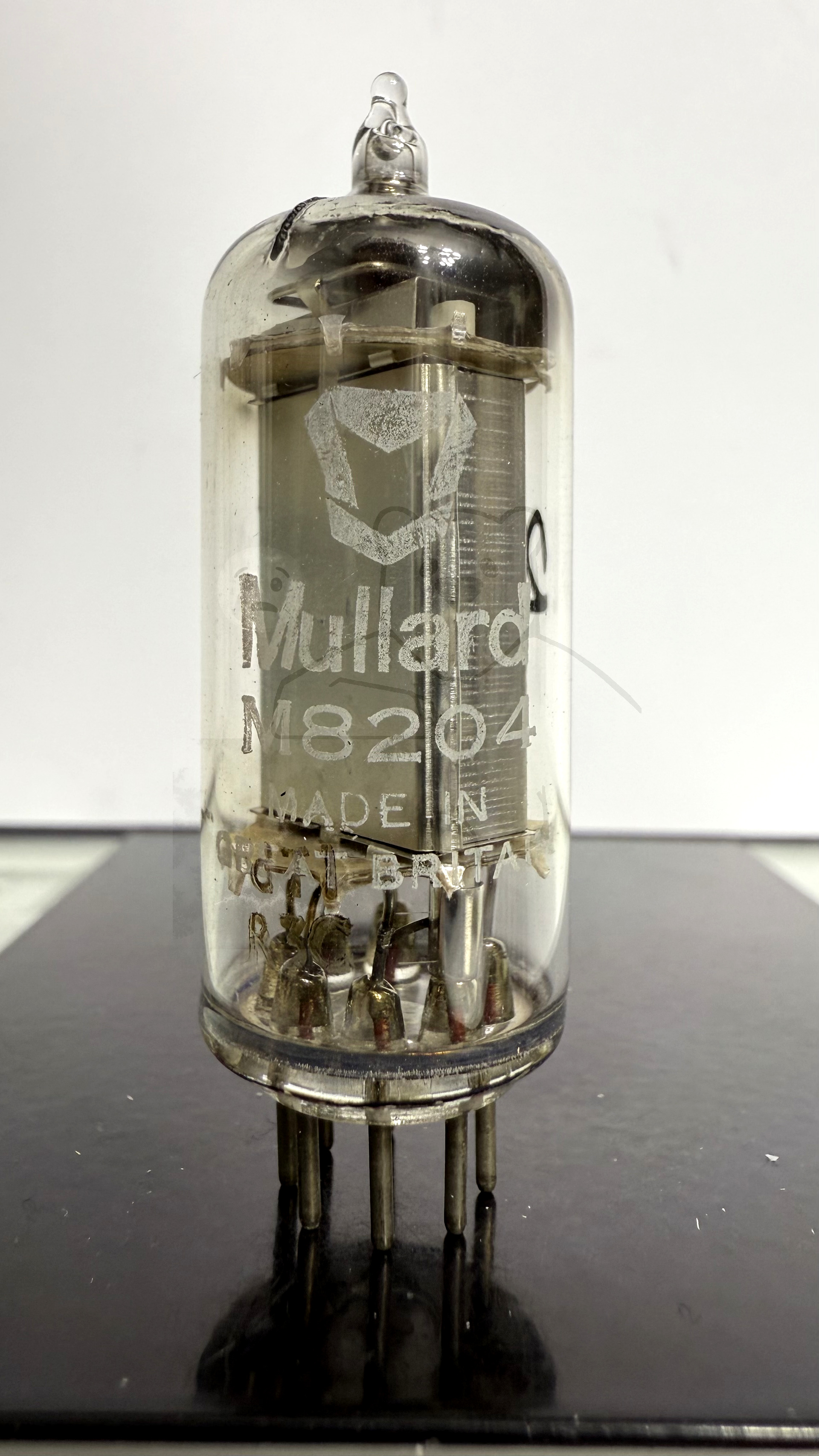

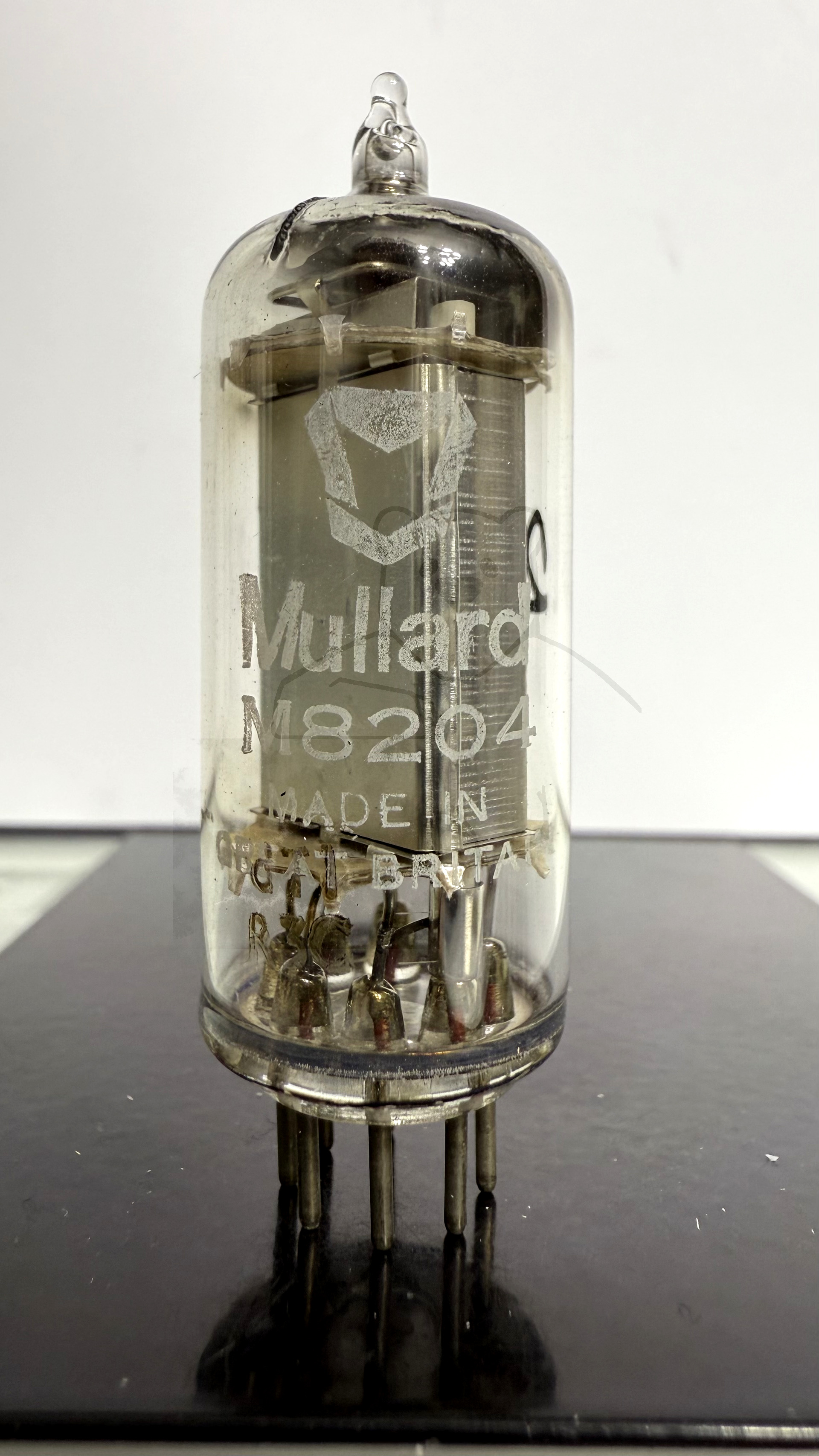

Röhre M8204 #2872 Bild 1

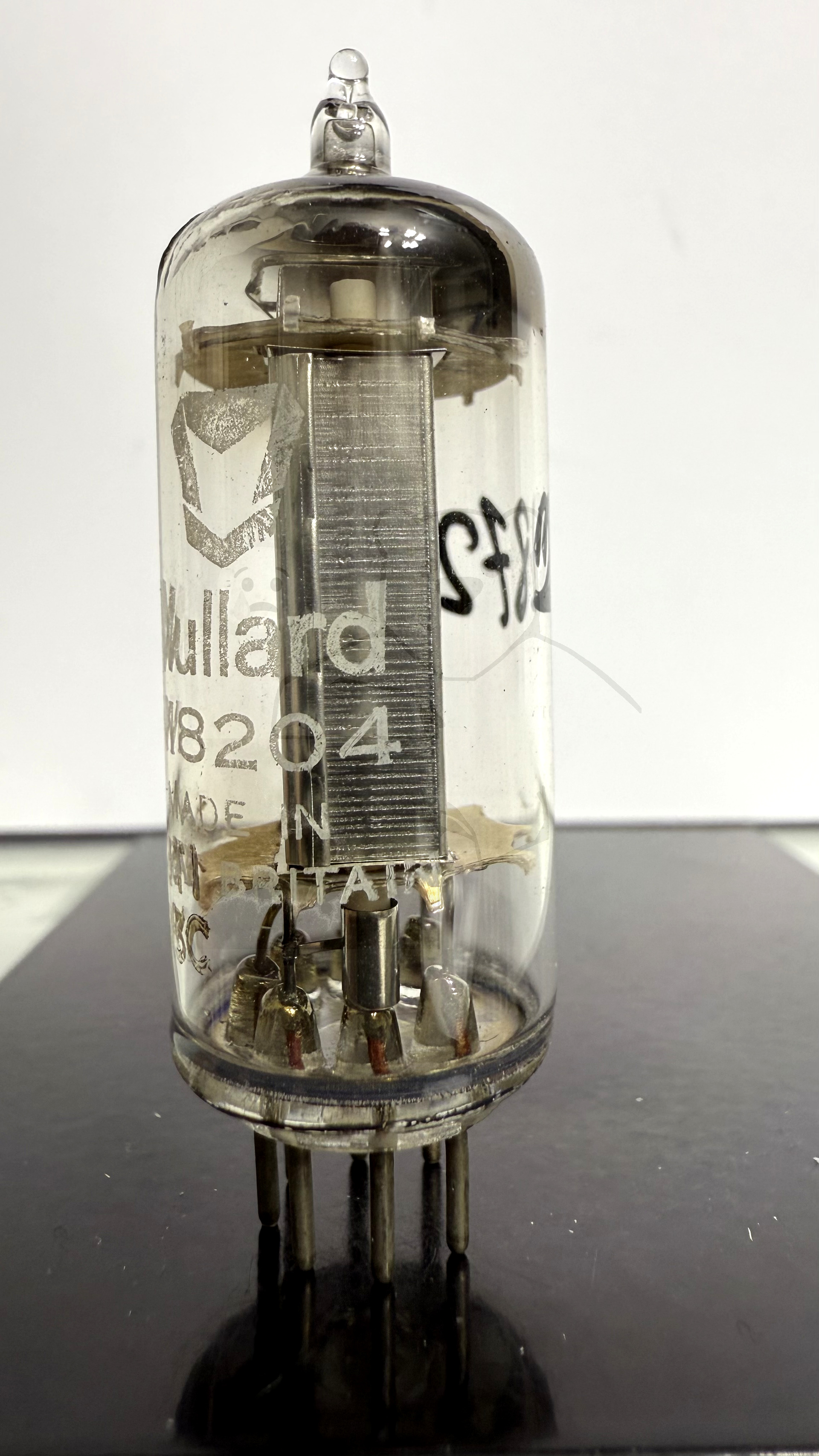

Röhre M8204 #2872 Bild 2

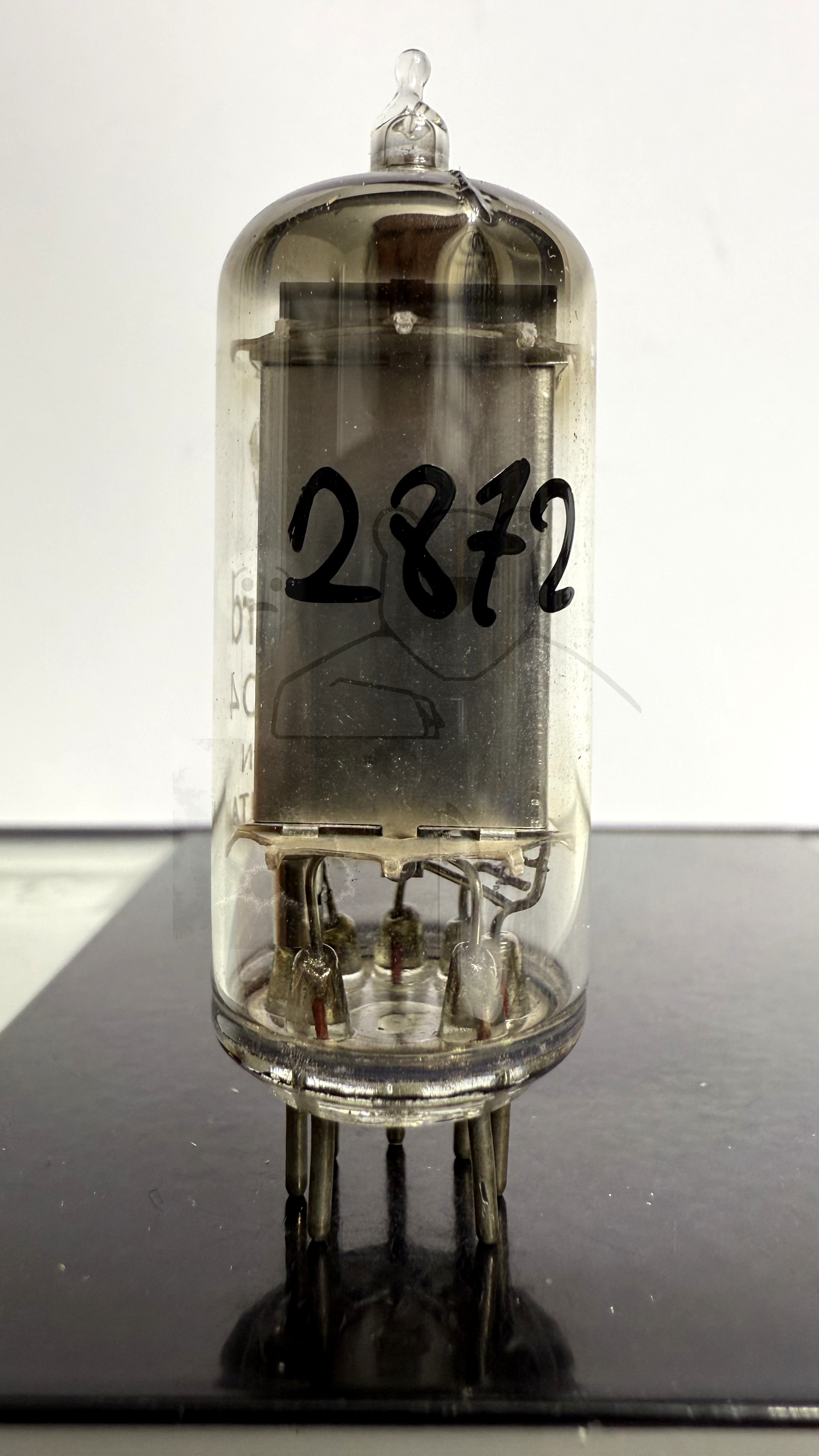

Röhre M8204 #2872 Bild 3

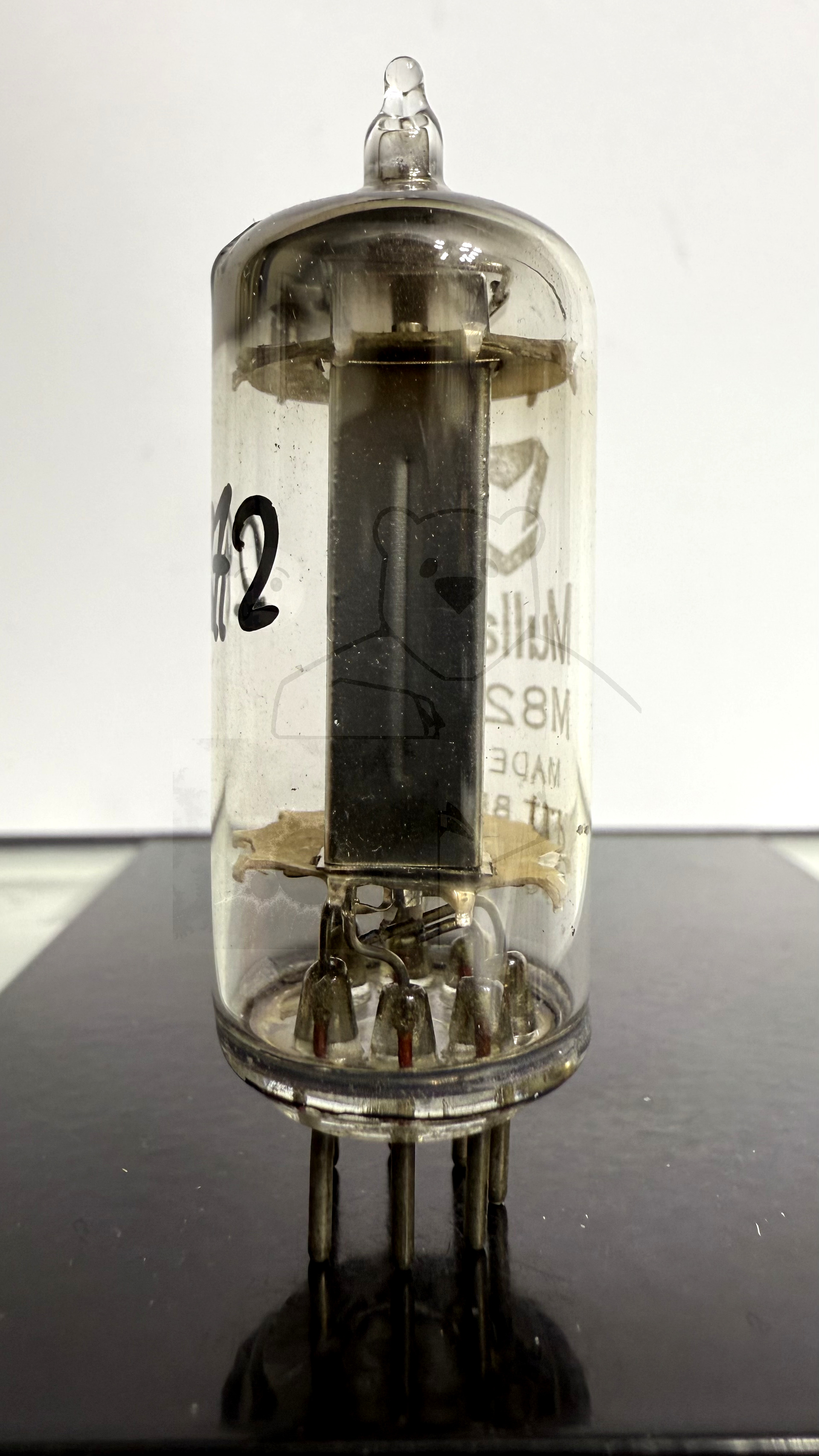

Röhre M8204 #2872 Bild 4

🔎 Alle Röhren vom Typ M8204 in der Sammlung

→ M8204 Inventar: 02872 Hersteller: → Mullard
