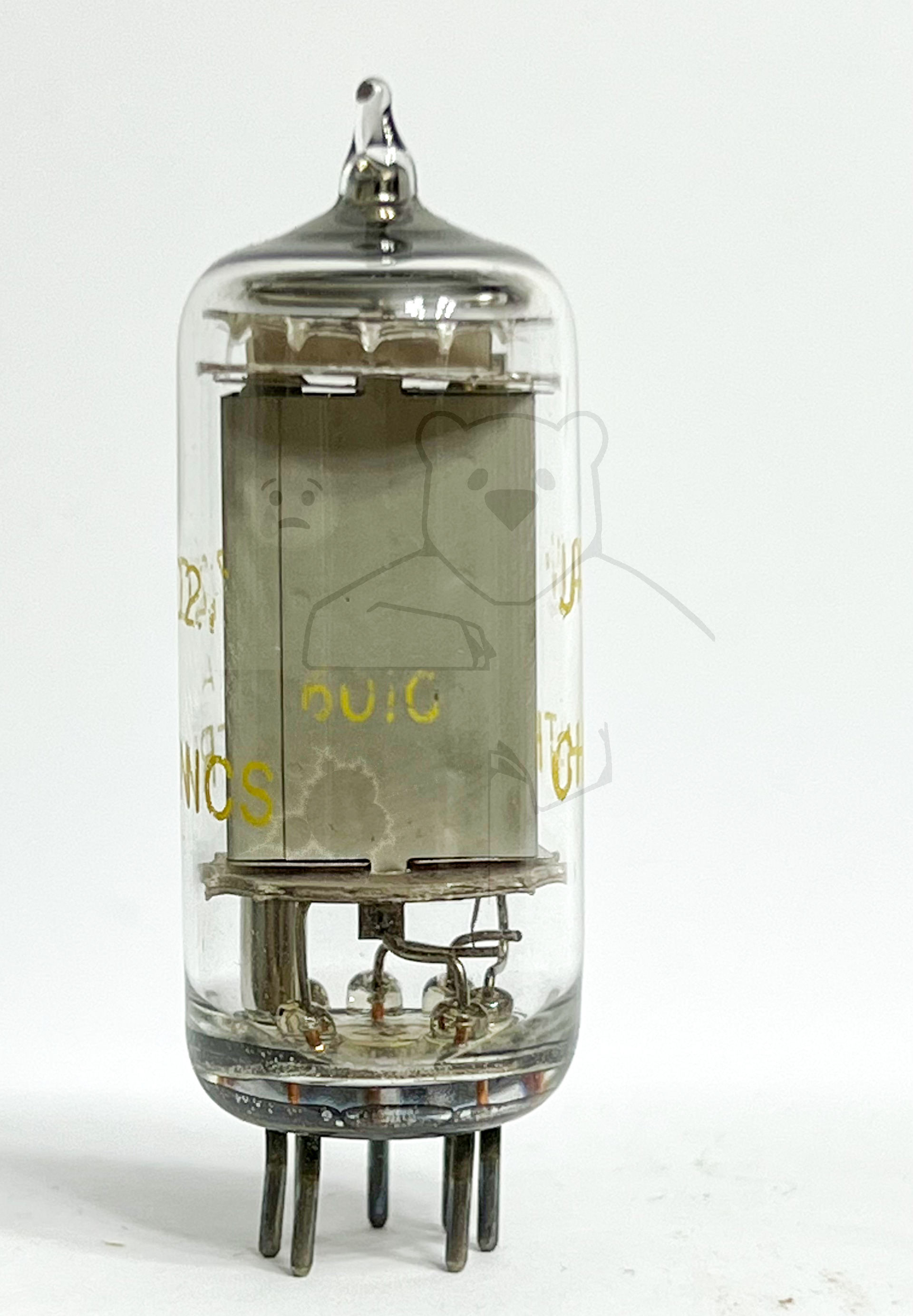

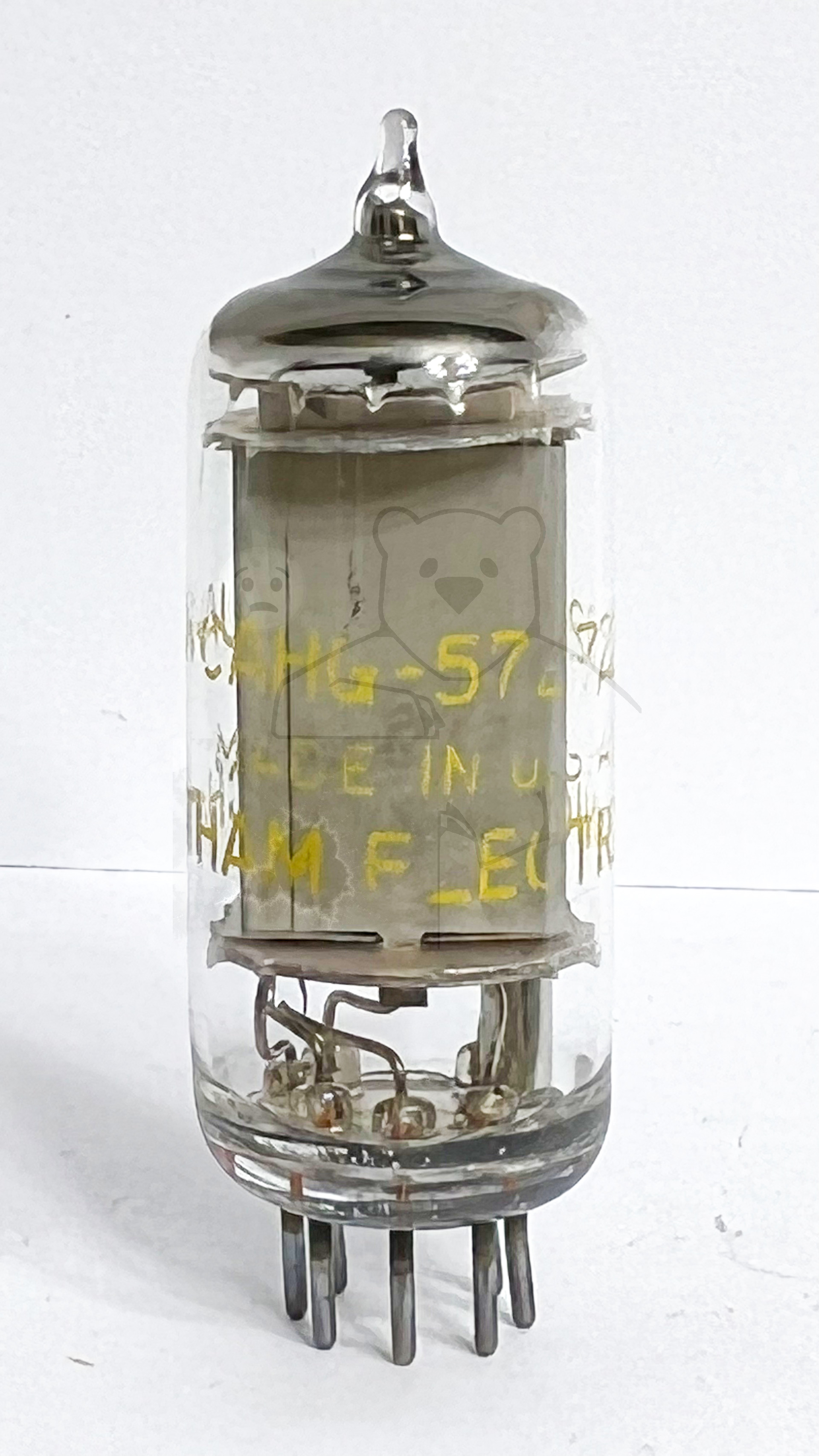

Daten und Bilder der Röhre: 5727WA

🔎 Beschreibung der Röhre: 5727WA

Name	5727WA
Vergleichsname	→ 2D21 → ASG5121 → EN91 → M8204 → PL21 → PL5727 → QX21 → Ste1300/01/05
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,6
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen	Röhre arbeitet mit Edelgasfüllung (Xenon?)
Letzte Änderung	18.02.2022

🔎 Beschreibung der Systeme für die Röhre: 5727WA

	System 1
Kathode	2
Gitter 1	1
Gitter 2	5, 7
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6
Anode 2
Leuchtschirm
Heizung	3, 4
Abschirmung
Funktion	→ Thyratron, Tetrode
