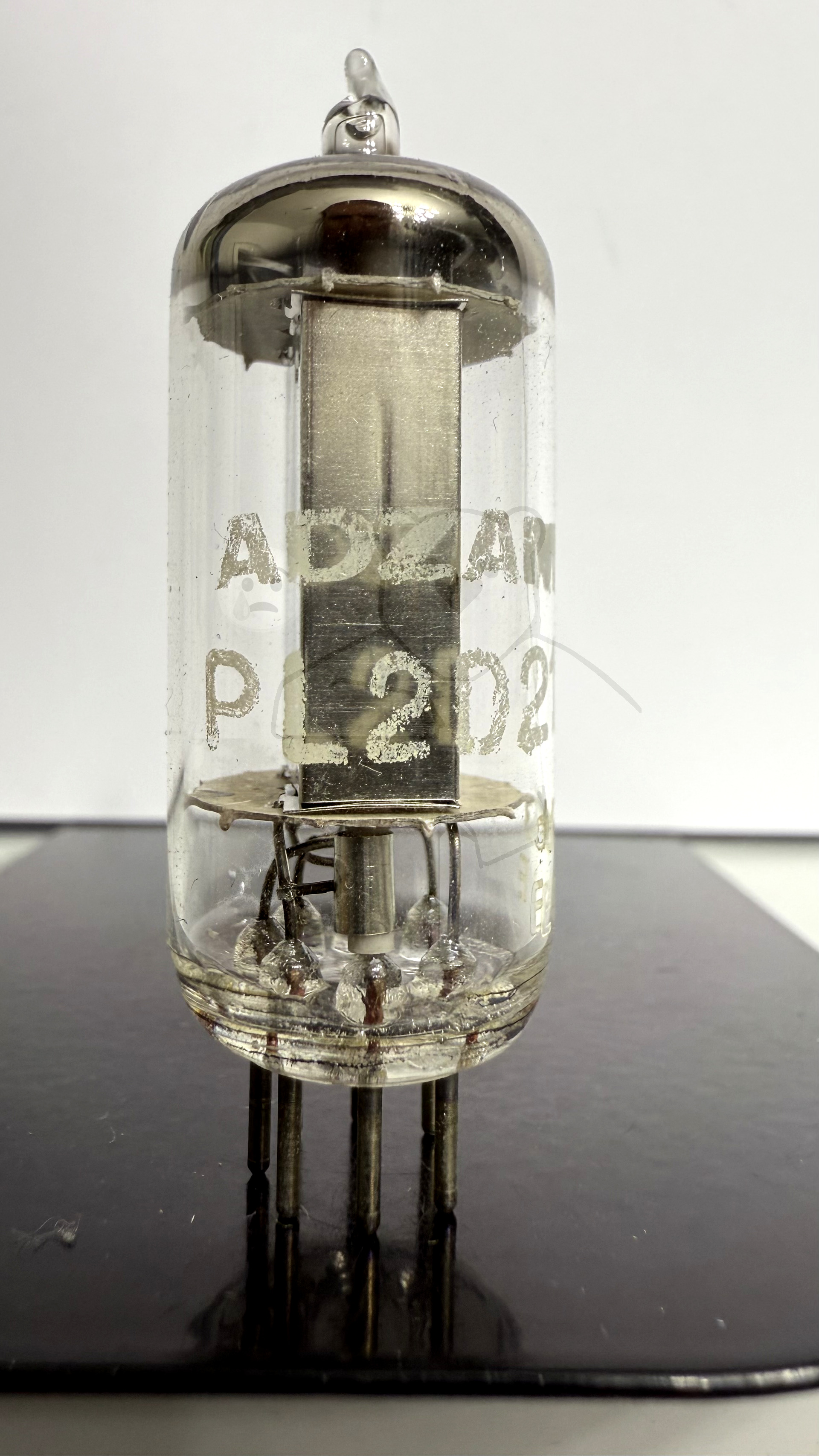

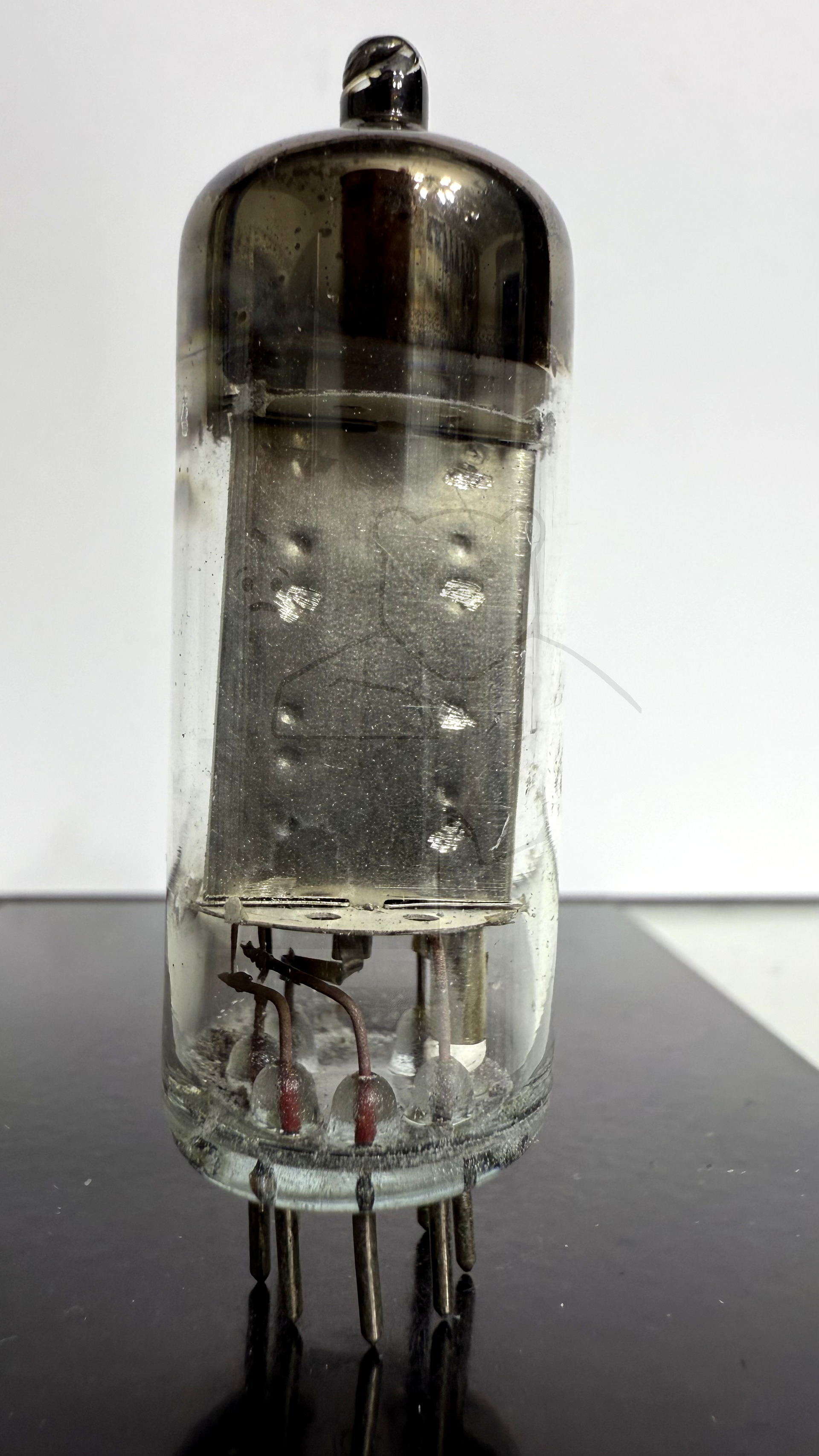

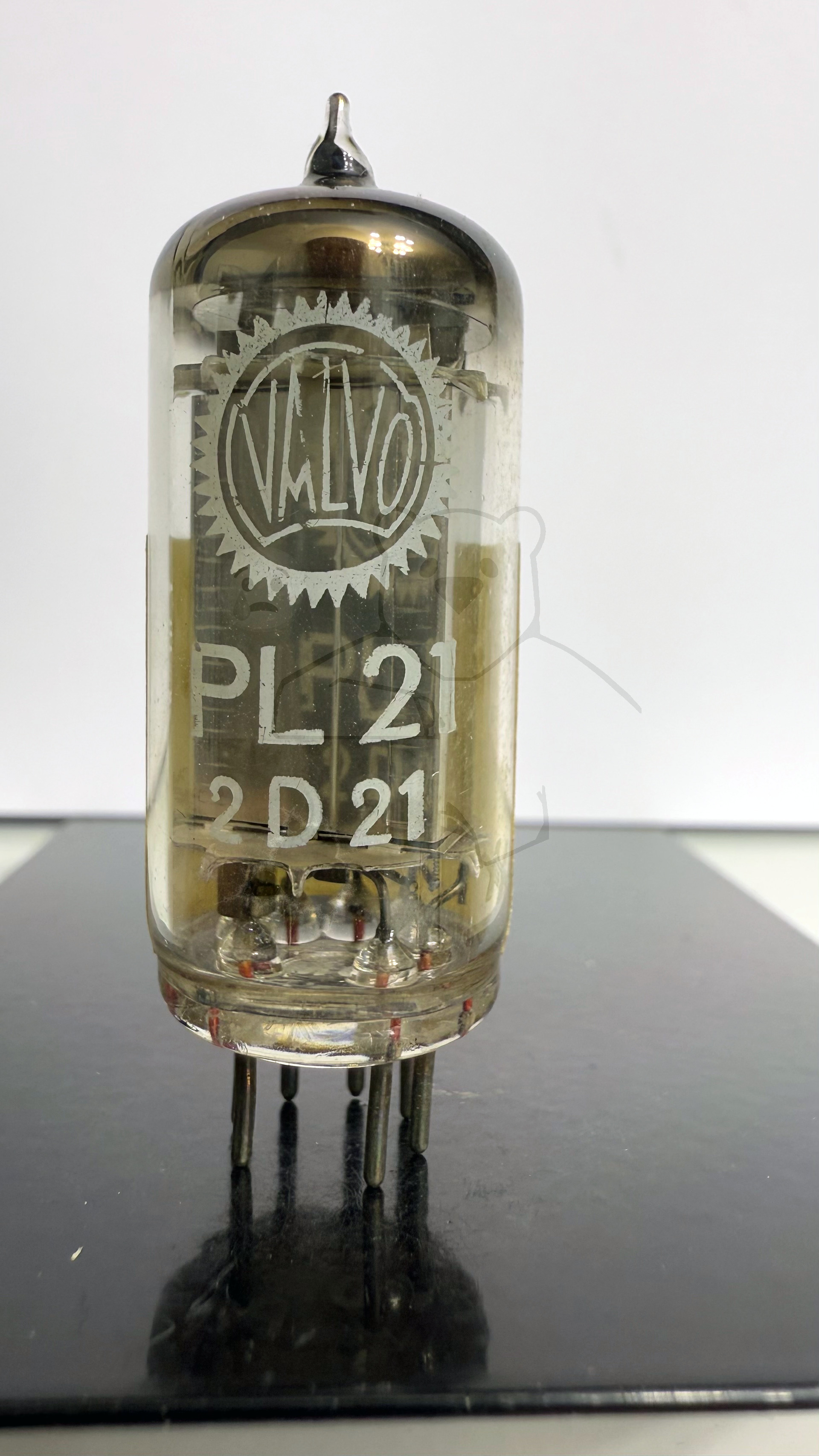

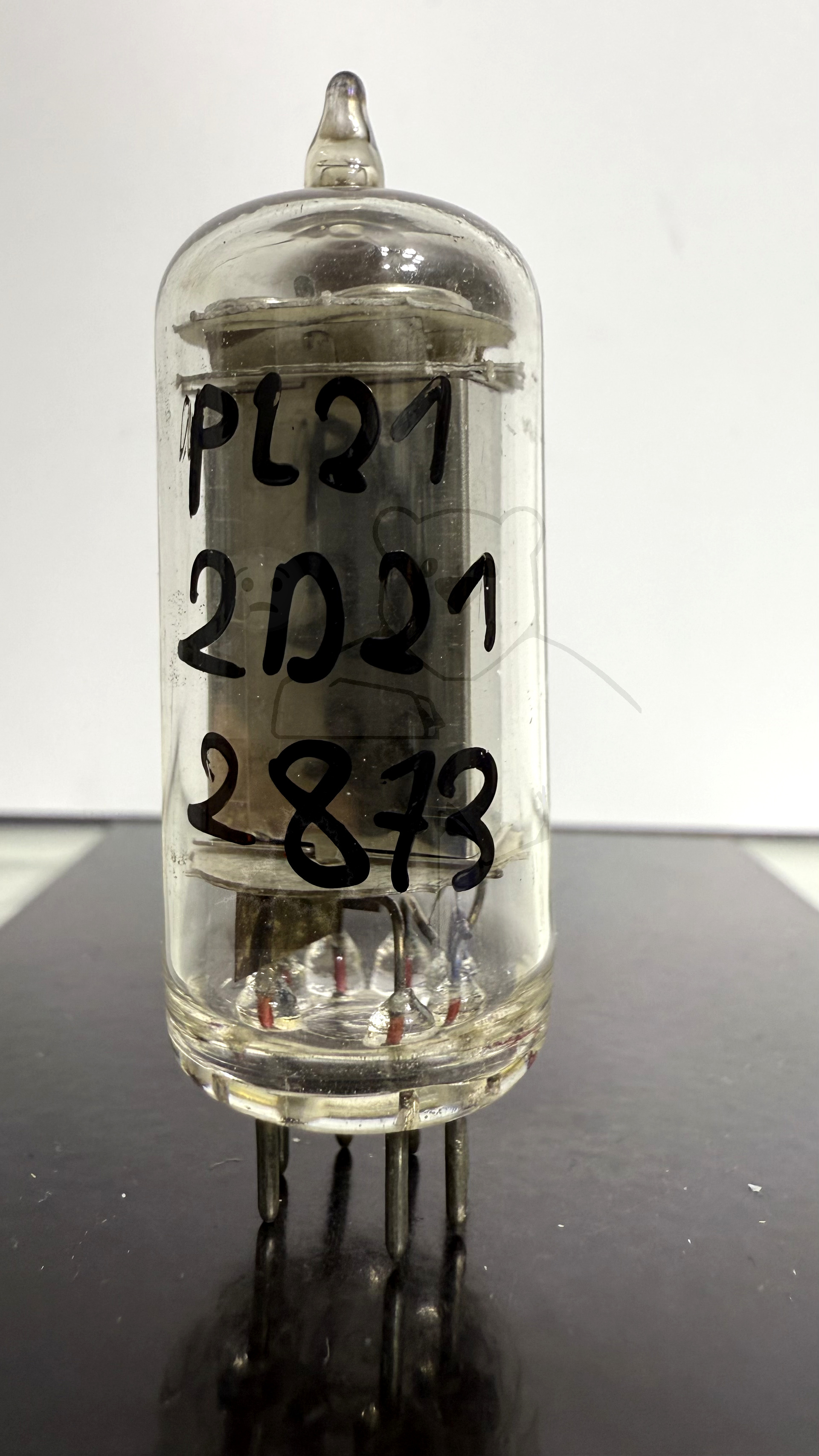

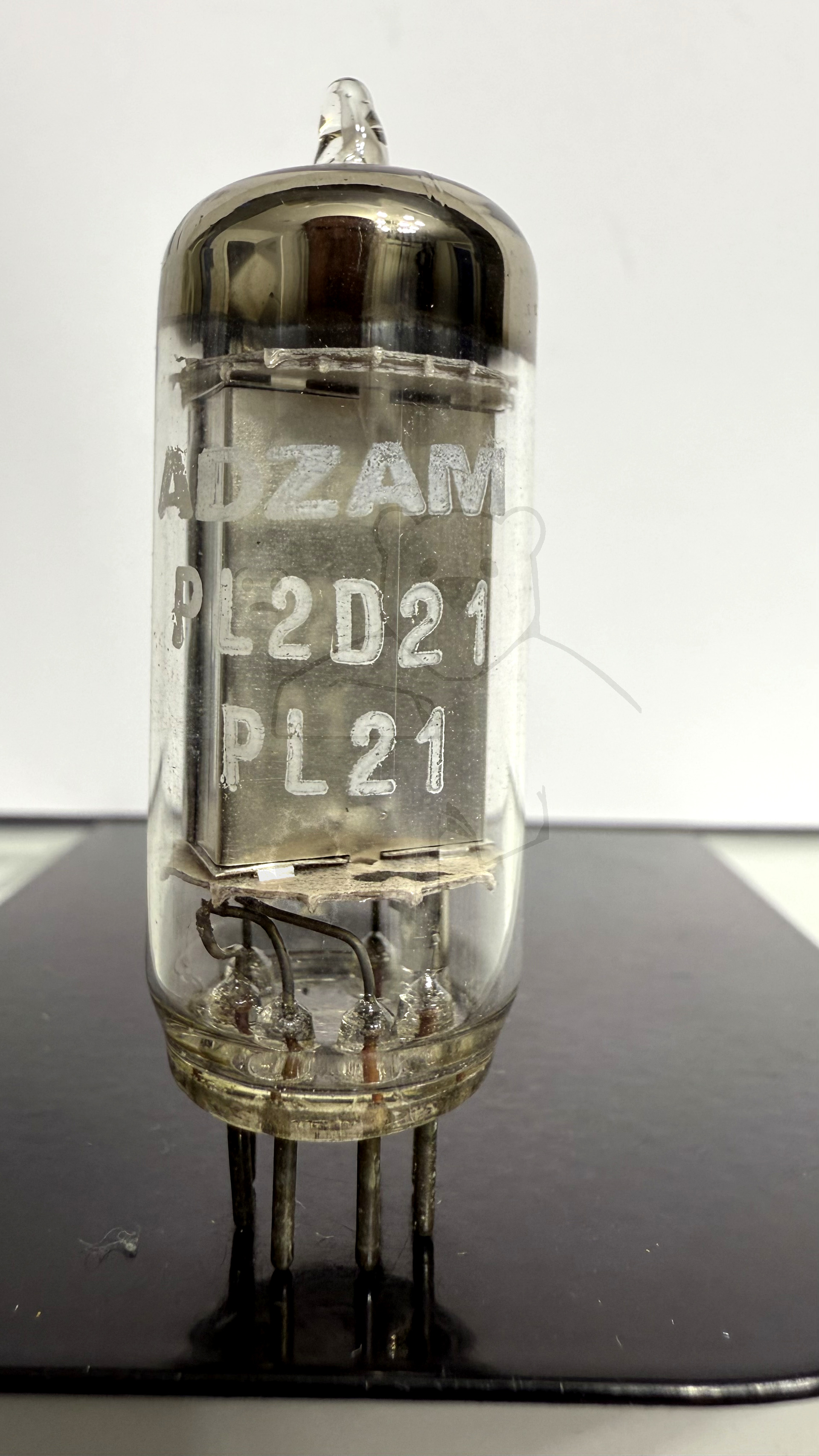

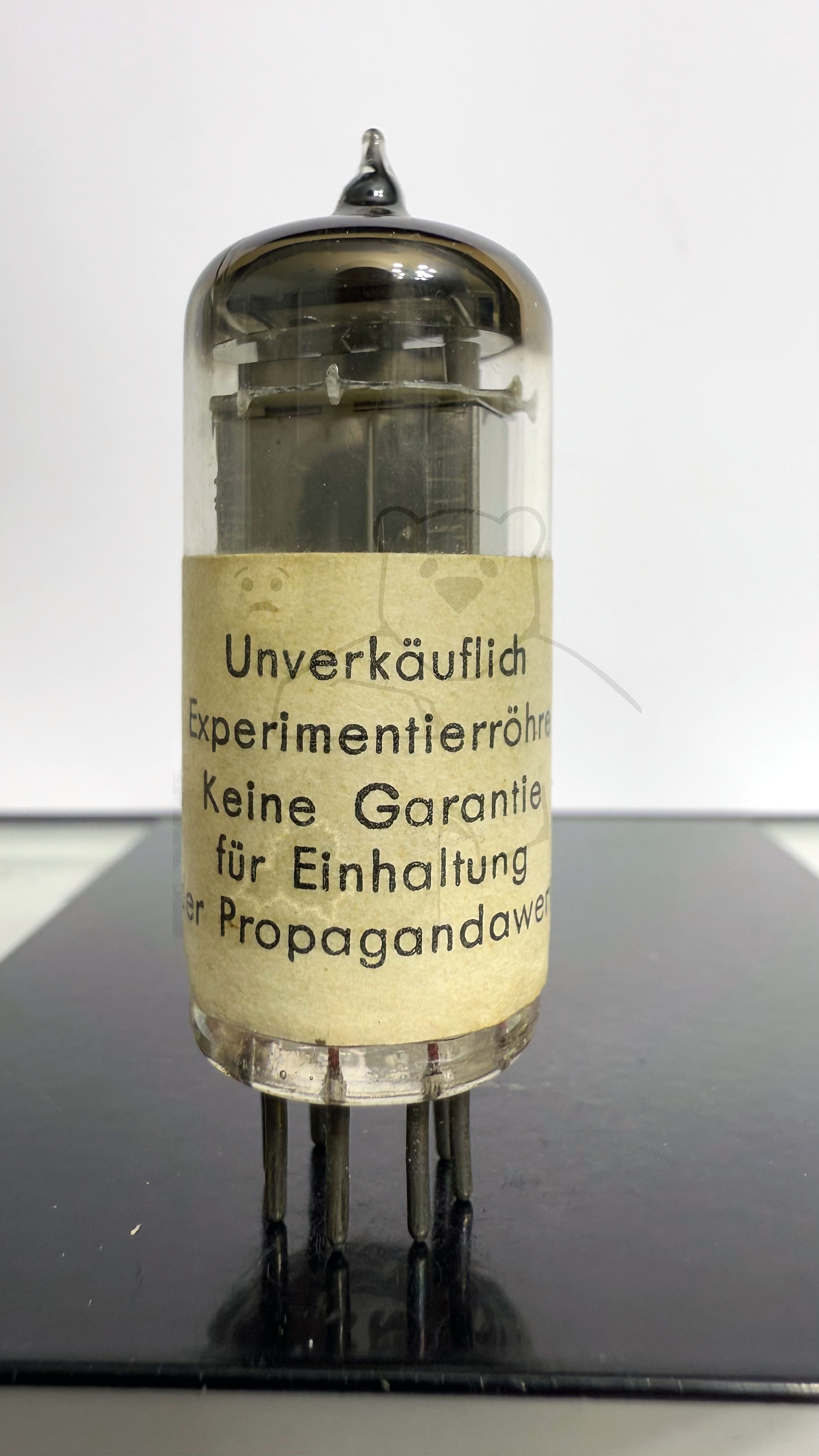

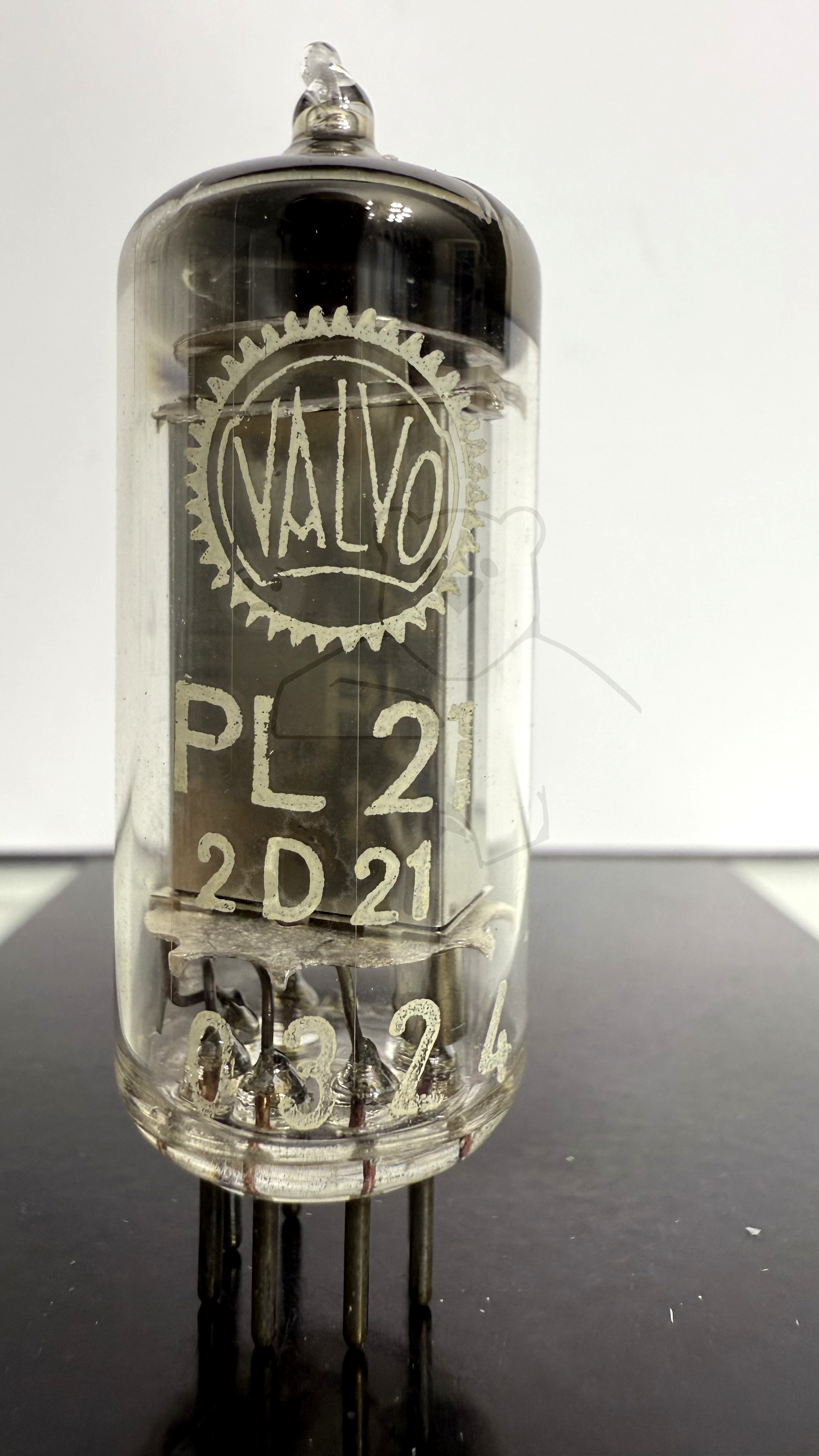

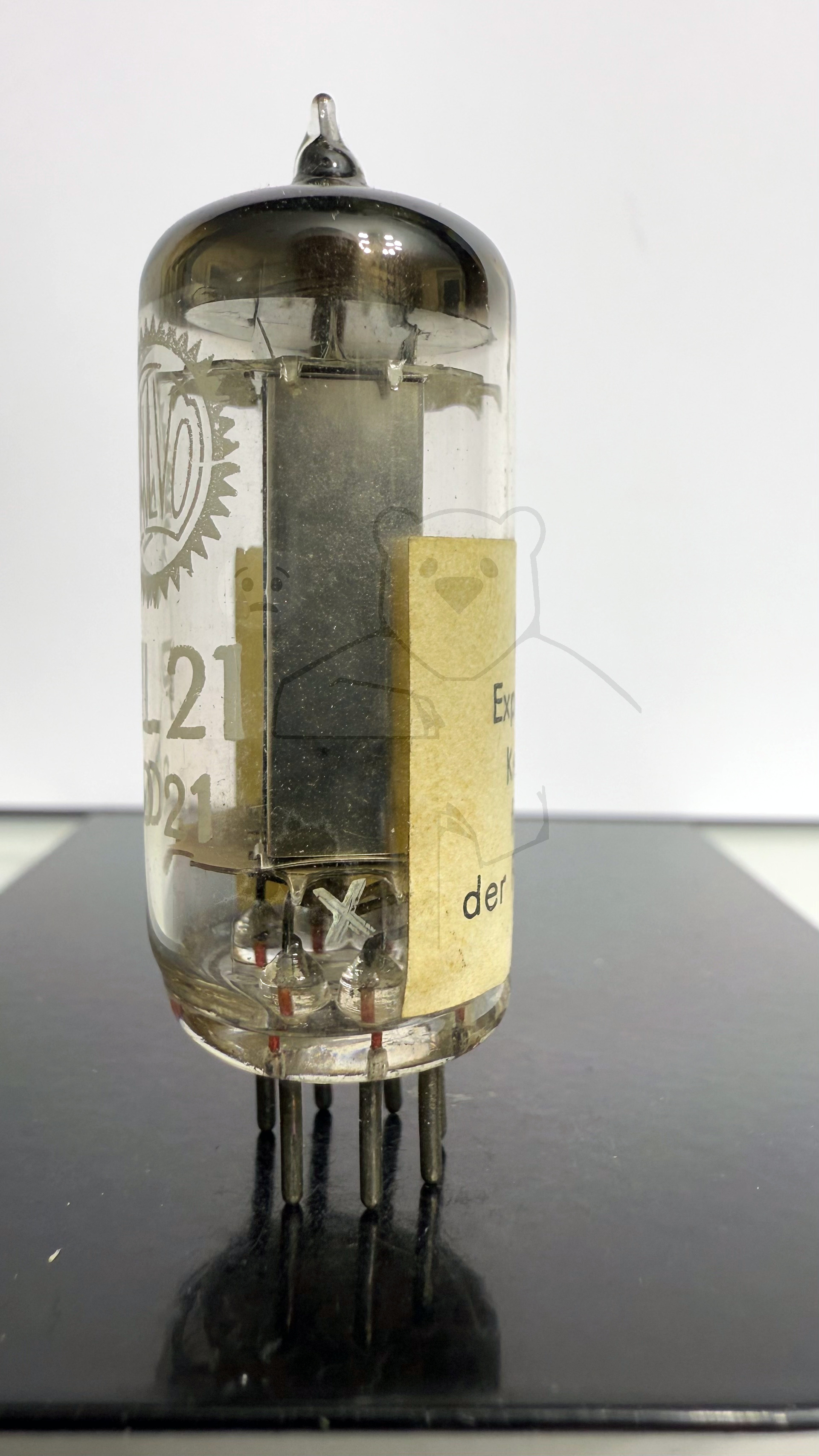

Daten und Bilder der Röhre: PL21

🔎 Beschreibung der Röhre: PL21

Name	PL21
Vergleichsname	→ 2D21 5727 → 5727WA → ASG5121 → EN91 → PL5727 → QX21 → Ste1300/01/05
Heizspannung (Volt)
Heizstrom (Ampère)
Art der Heizung	Kaltkathode
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	23.03.2019 11:51:16

🔎 Beschreibung der Systeme für die Röhre: PL21

	System 1
Kathode	2
Gitter 1	1
Gitter 2	5, 7
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6
Anode 2
Leuchtschirm
Heizung
Abschirmung
Funktion	→ Thyratron, Tetrode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der PL21

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: PL21
Anwendung PL21.pdf (1288 kB)
Datenblatt PL21 2D21 Valvo.pdf (96 kB)
Pruefkarte PL21 - Neuberger RPM370 Roehrenmessgeraet [Scan Matthias Hubert Franz Hahn].pdf (345 kB)
Pruefkarte PL21 2D21 - Neuberger RPM370 Roehrenmessgeraet.pdf (279 kB)
Pruefkarte PL21 2D21 20A2 2021 - Funke W19 Roehrenpruefer.pdf (144 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
