Daten und Bilder der Röhre: ASG5121

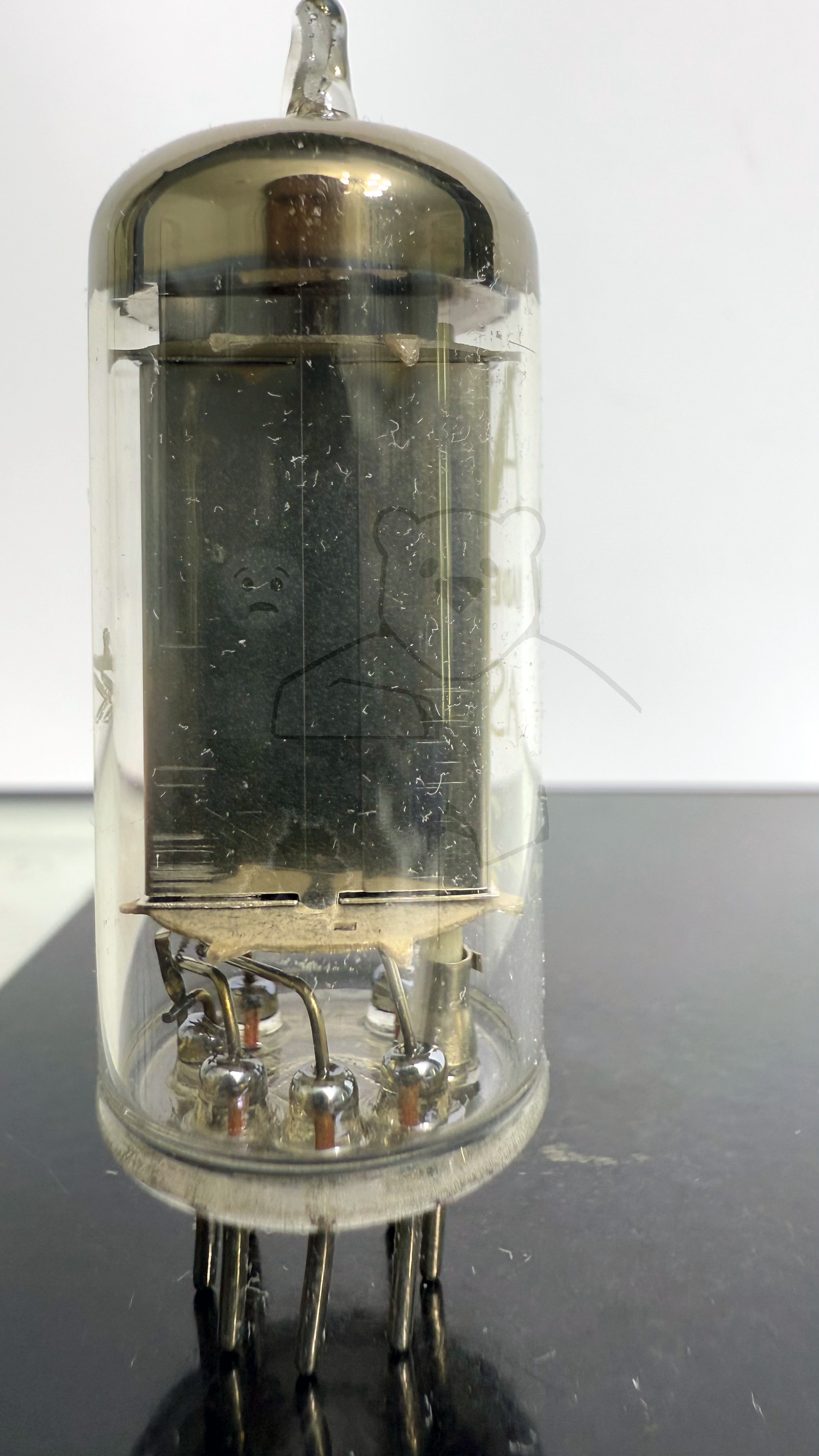

🔎 Beschreibung der Röhre: ASG5121 Inventarnummer: 07868

Name	→ ASG5121
Vergleichsname	→ 2D21 5727 → 5727WA → EN91 → PL21 → QX21 → Ste1300/01/05
Hersteller	→ AEG
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,6
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung	Originalverpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S130

🔎 Beschreibung der Systeme für die Röhre: ASG5121

	System 1
Kathode	2
Gitter 1	1
Gitter 2	5, 7
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6
Anode 2
Leuchtschirm
Heizung	3, 4
Abschirmung
Funktion	→ Thyratron, Tetrode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

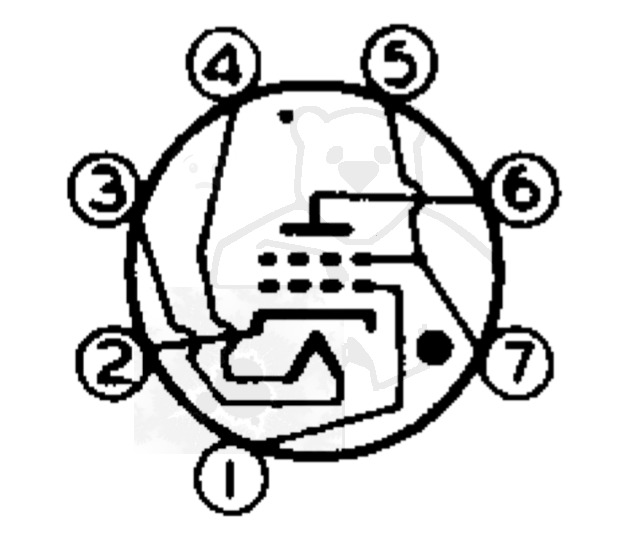

🔎 Sockelschaltung der ASG5121

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: ASG5121
Datenblatt ASG5121 AEG [www.tubedata.info].pdf (199 kB)
Datenblatt PL21 2D21 Valvo.pdf (96 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
