🔎 Beschreibung der Röhre: DT6 Inventarnummer: 04623
| Name | → DT6 |
| Vergleichsname | B409 → D10/4 E422 KL71401 L413 → L414 LL413 → RE114 RE124 → RE134 |
| Hersteller | → Oxytron Radiorør |
| Heizspannung (Volt) | 3,8 - 4 |
| Heizstrom (Ampère) | 0,15 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | → Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ätz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Originalverpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | L2 |
🔎 Beschreibung der Systeme für die Röhre: DT6
| System 1 | |
| Kathode | 1 |
| Gitter 1 | 4 |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 3 |
| Abschirmung | |
| Funktion | → Endtriode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der DT6
Bildquelle: Telefunken Datenblatt
🔎 Bilder der Röhre: DT6
Röhre DT6 #4623 Verpackung Bild 2

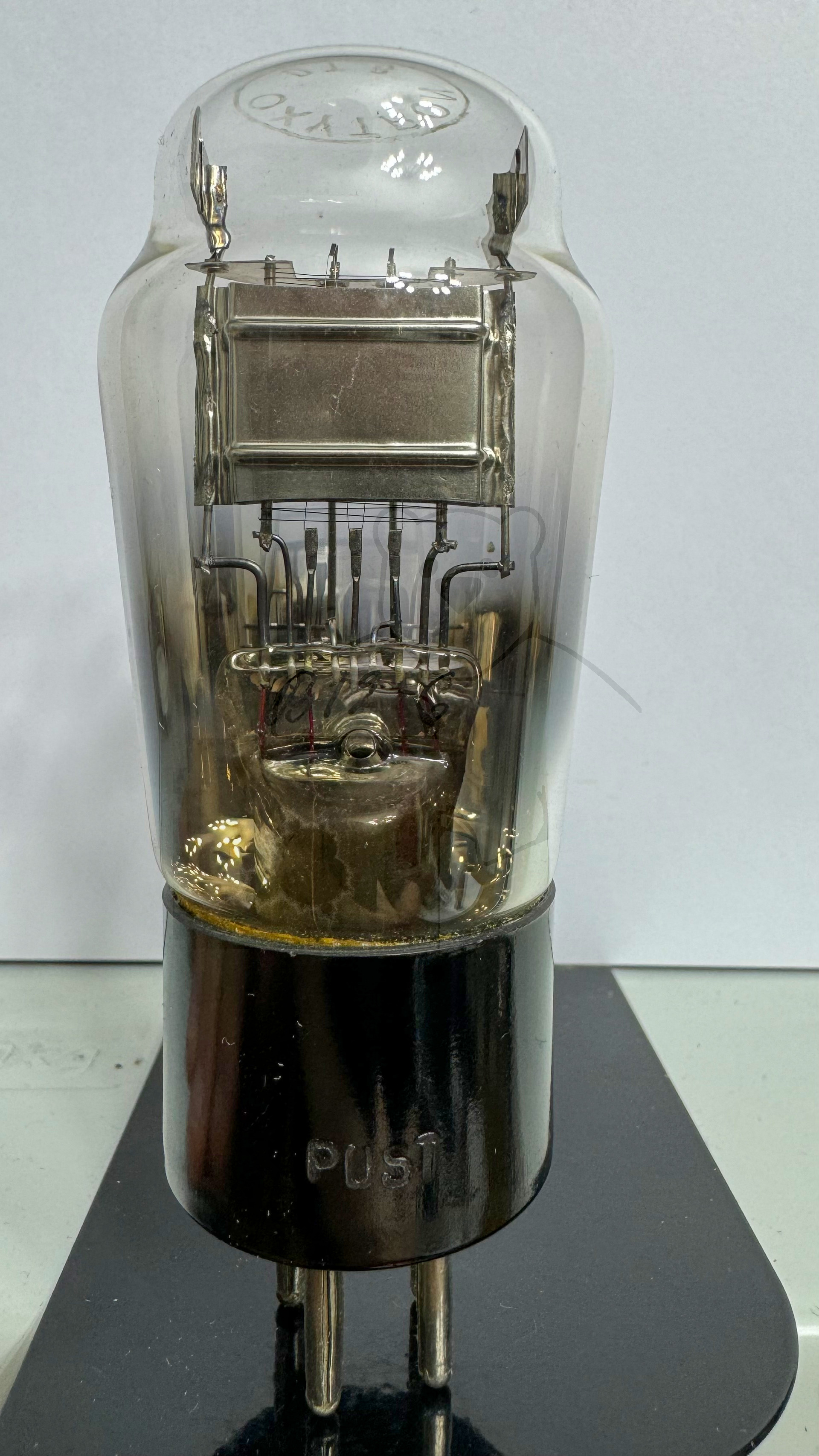

Röhre DT6 #4623 Bild 1

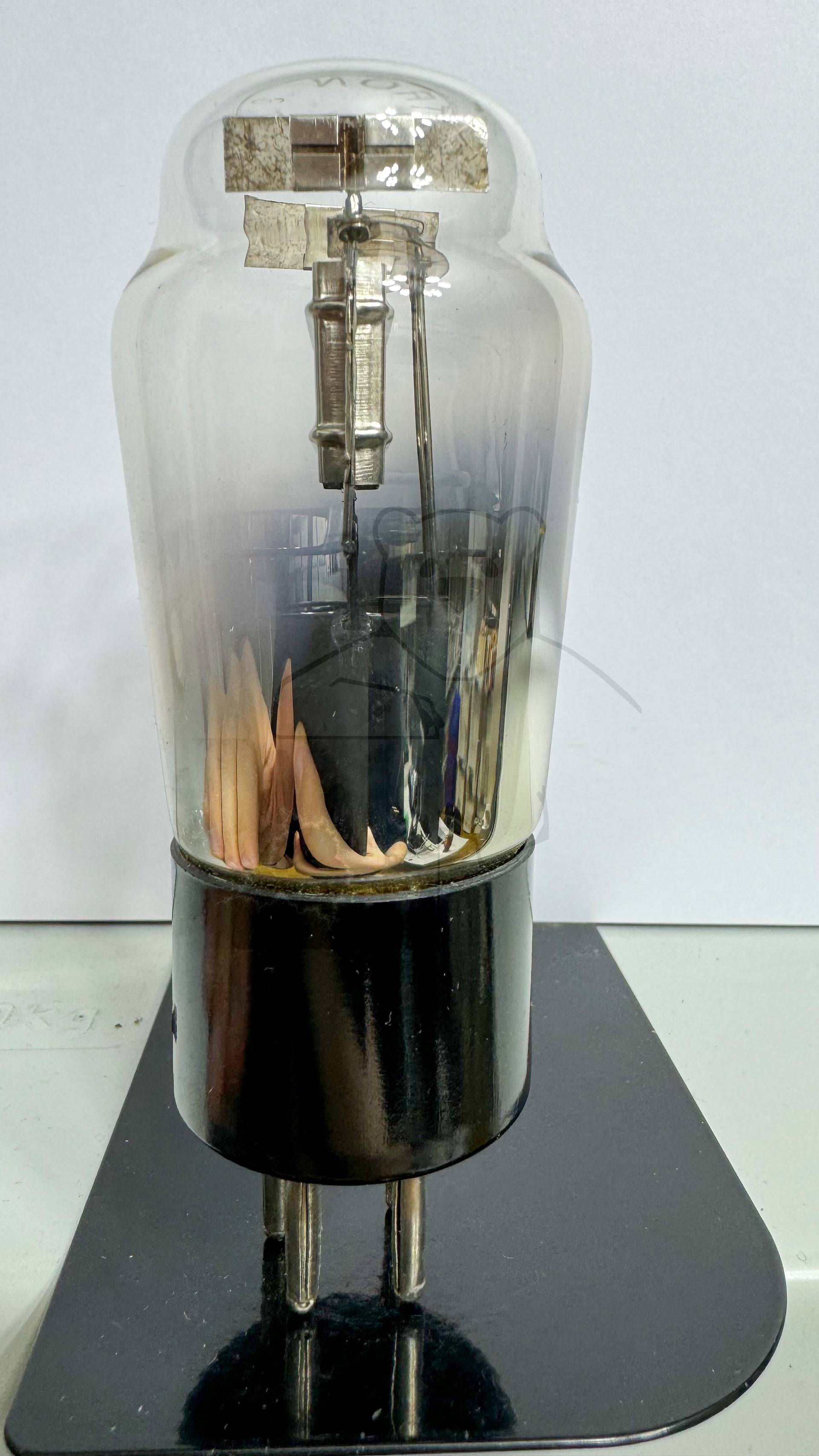

Röhre DT6 #4623 Bild 2

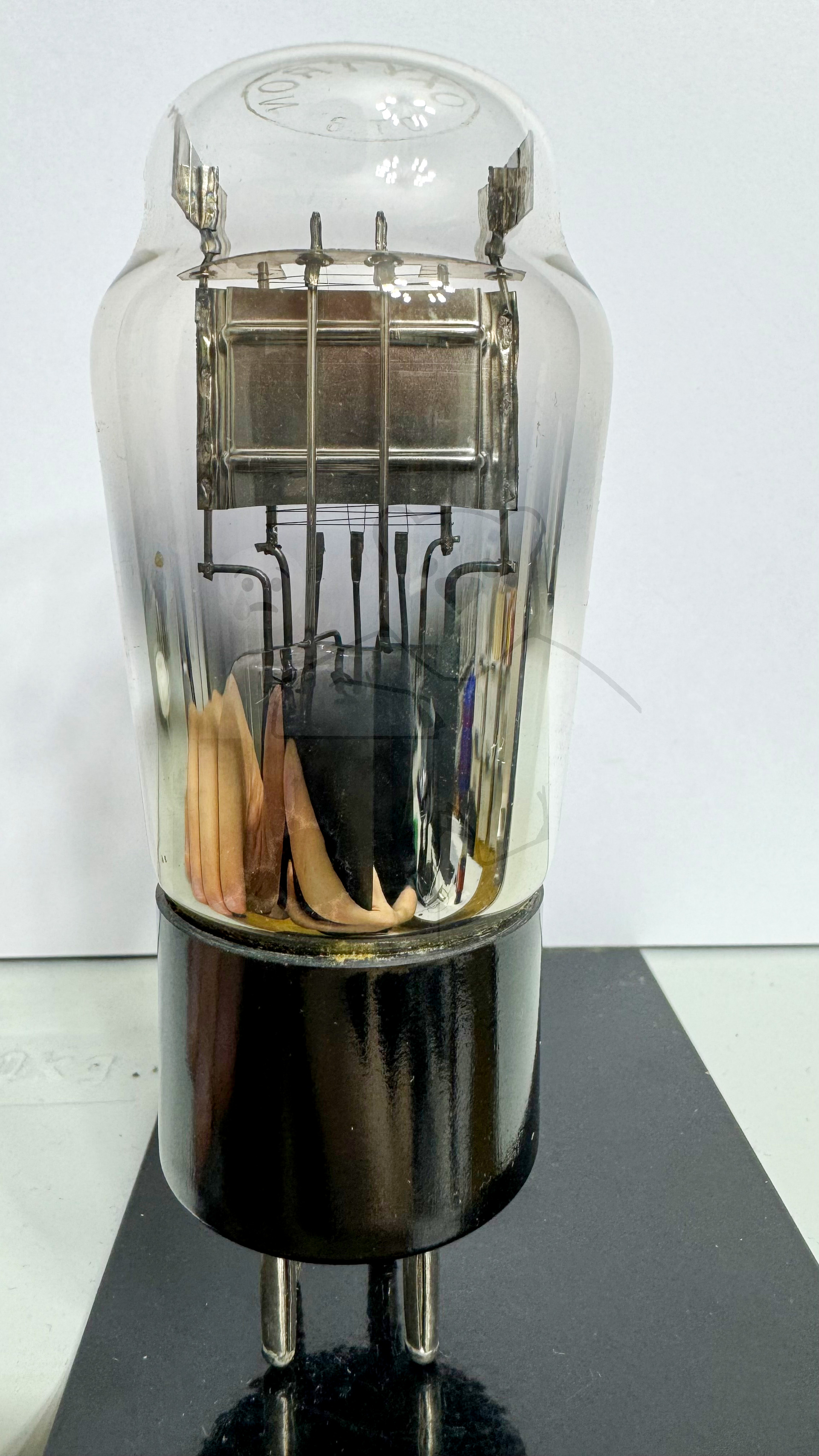

Röhre DT6 #4623 Bild 3

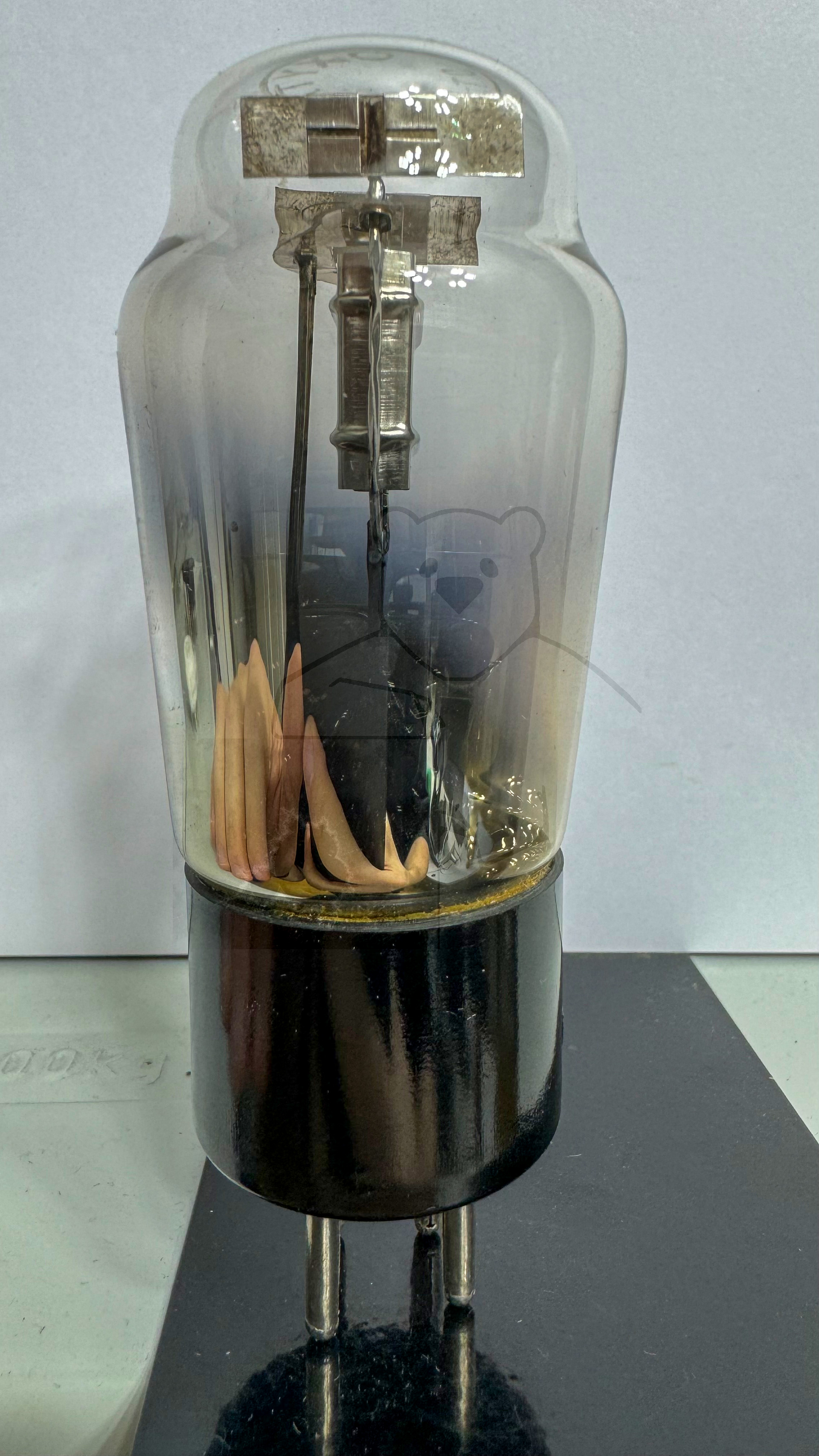

Röhre DT6 #4623 Bild 4

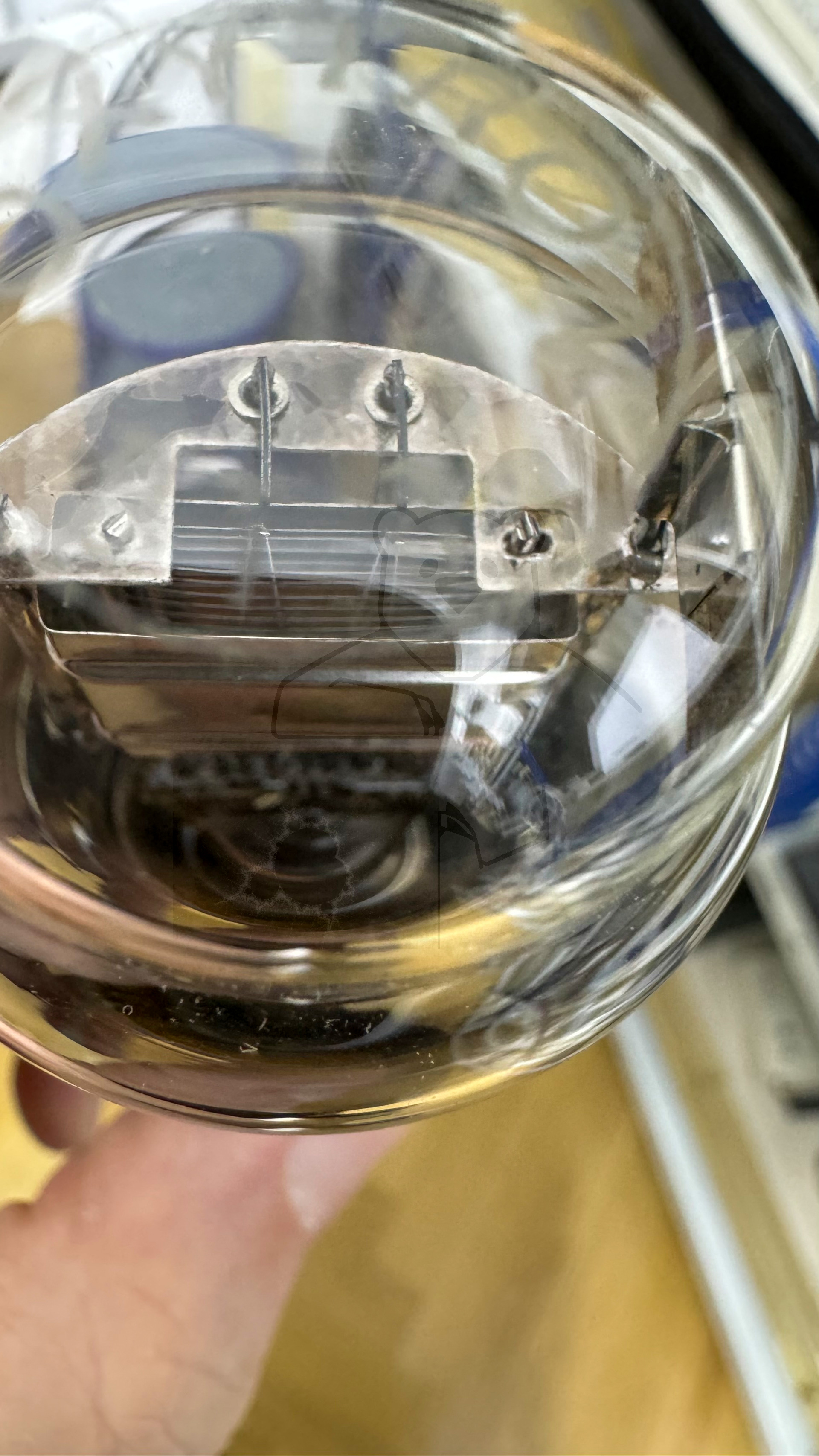

Röhre DT6 #4623 Bild 5

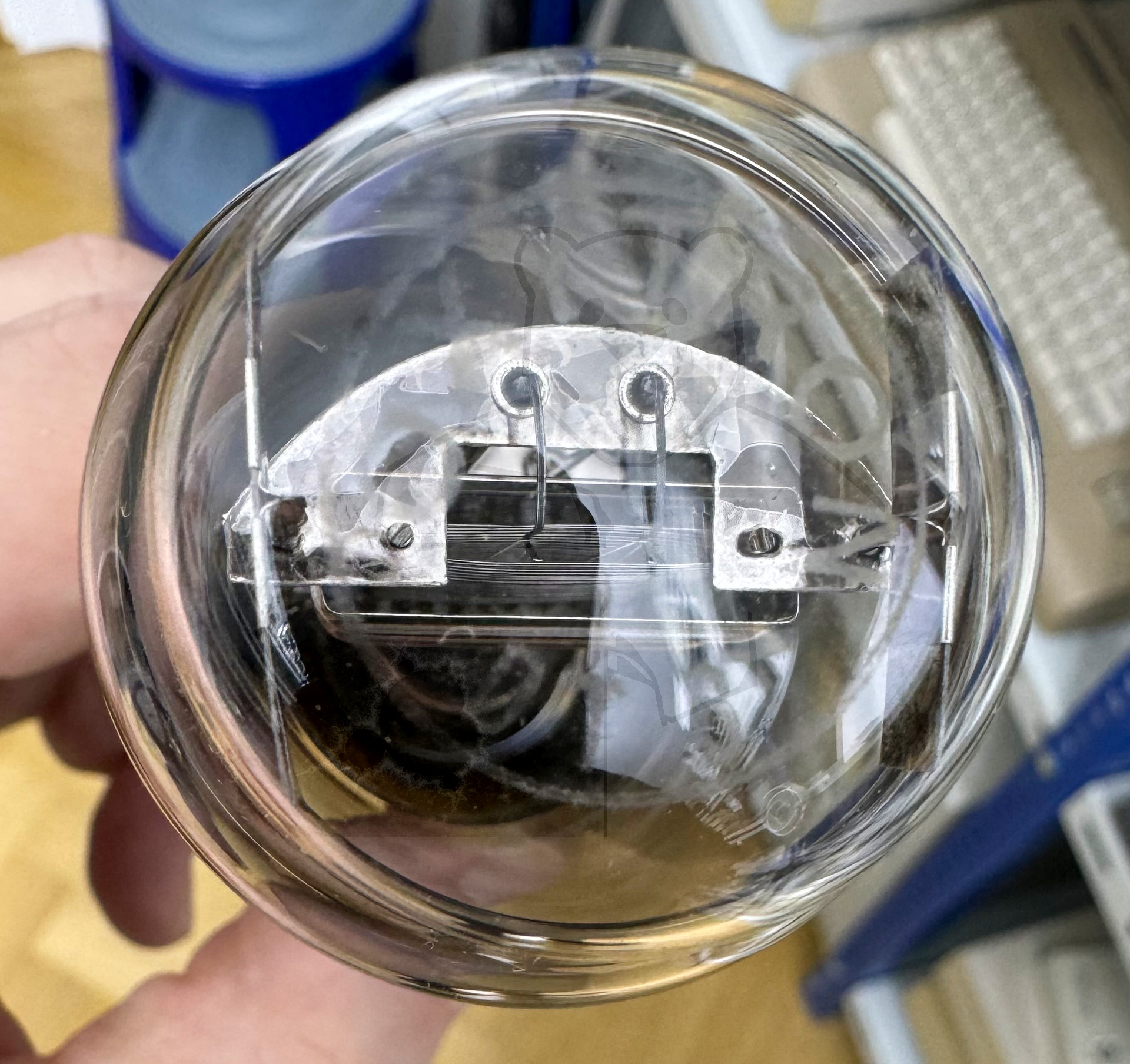

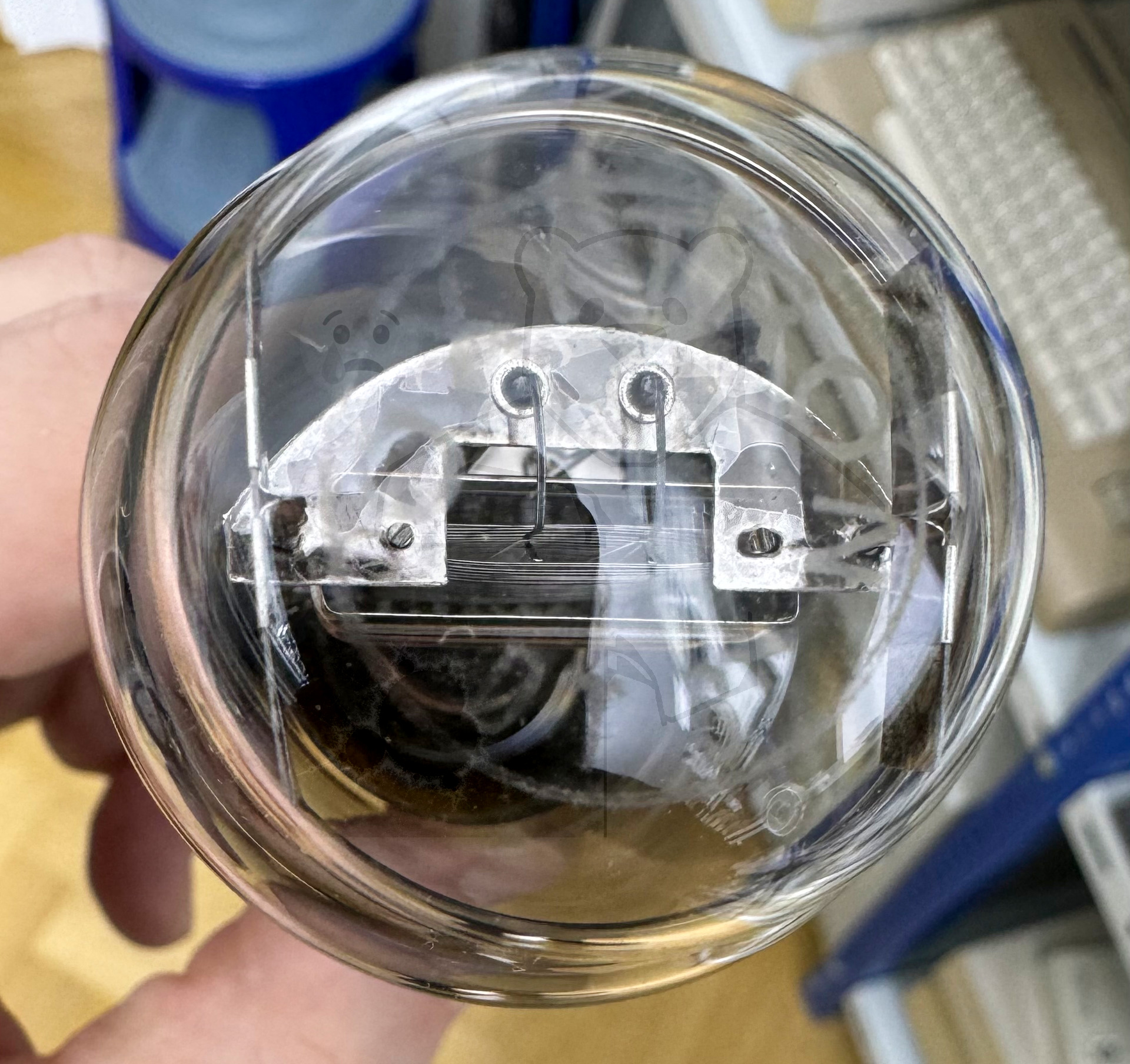

Röhre DT6 #4623 Bild 6

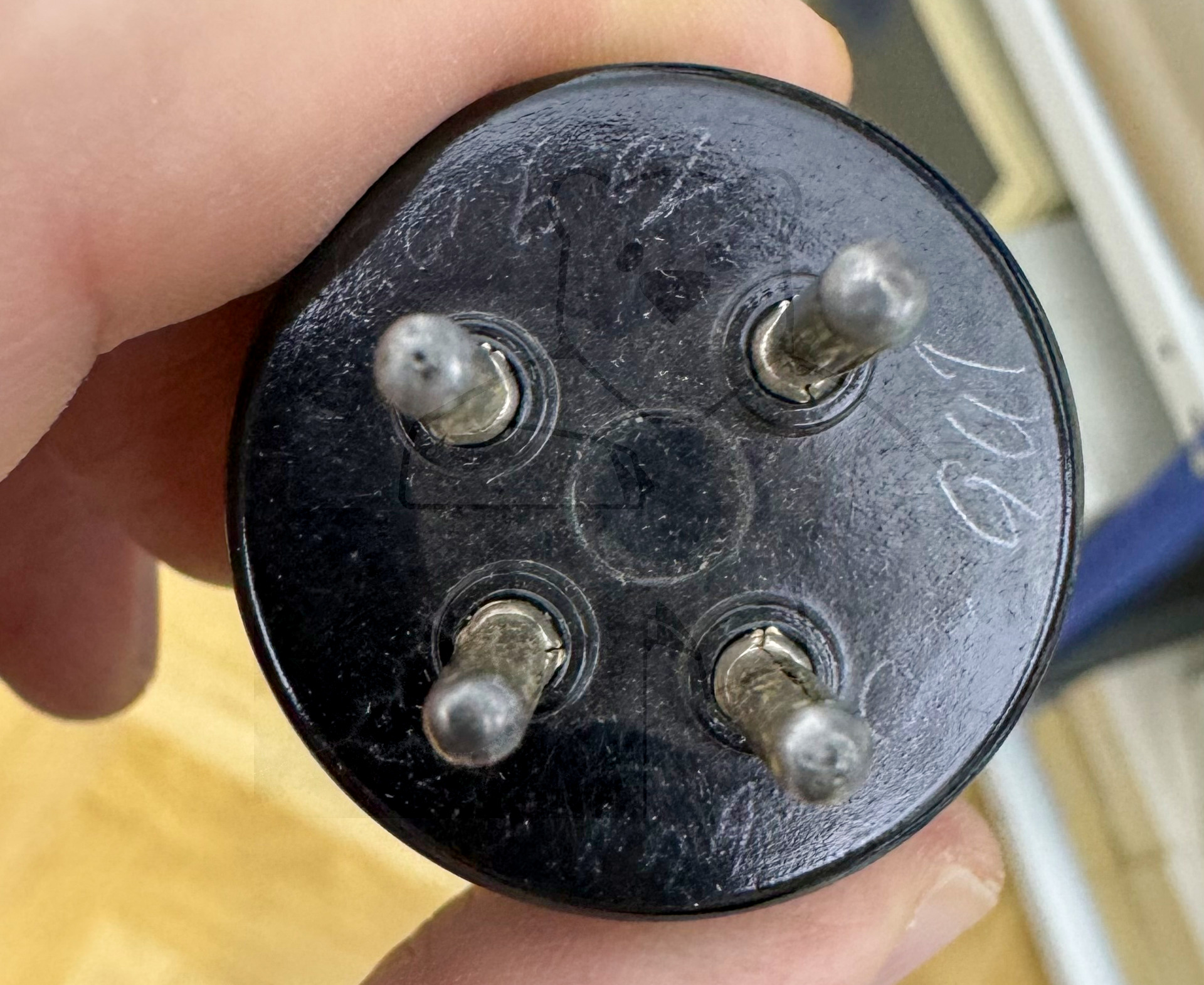

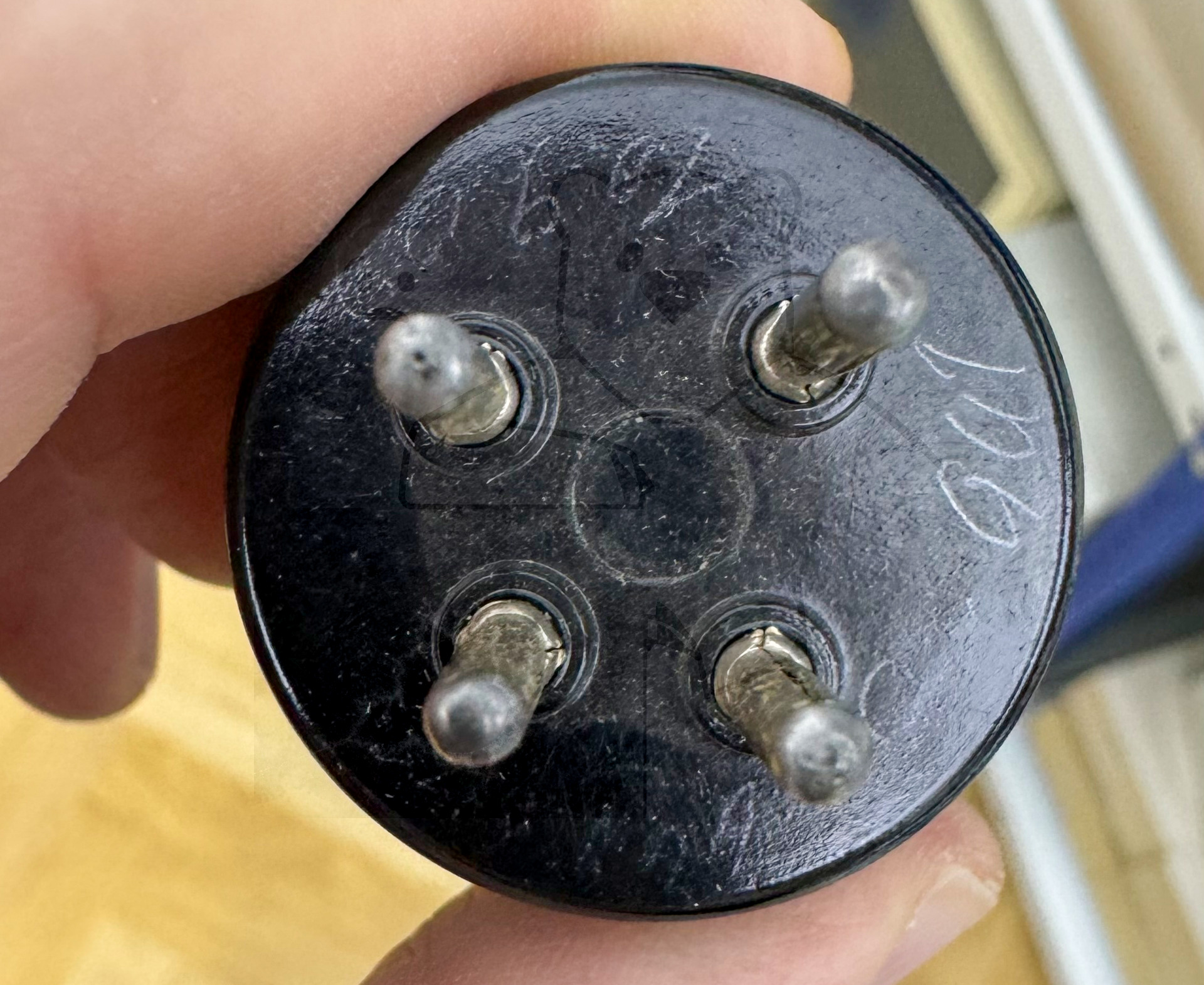

Röhre DT6 #4623 Bild 7
Röhre DT6 #4623 Verpackung Bild 1
Röhre DT6 #4623 Verpackung Bild 3
Röhre DT6 #4623 Verpackung Bild 4
Röhre DT6 #4623 Verpackung Bild 5
