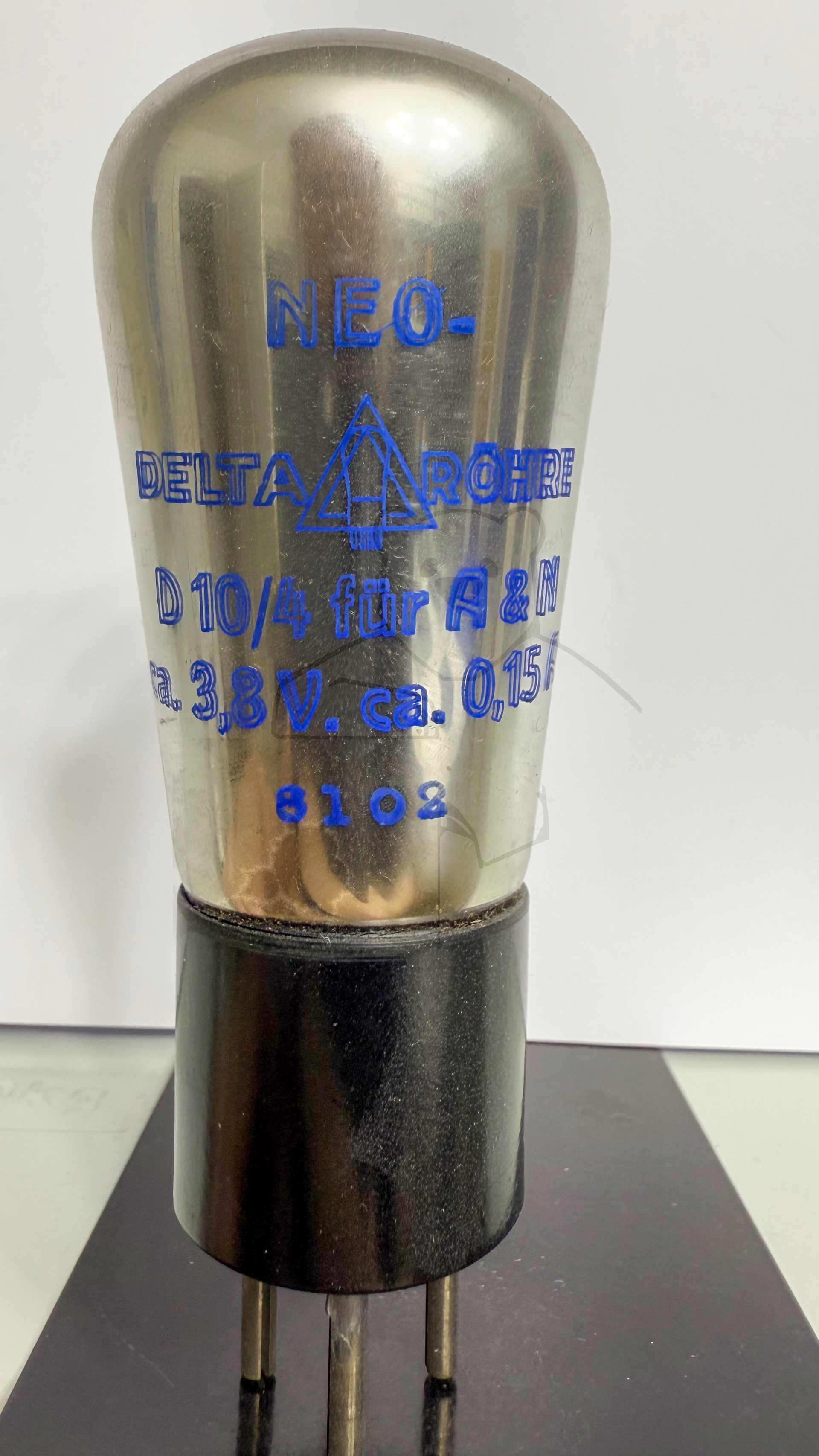

Daten und Bilder der Röhre: D10/4

🔎 Beschreibung der Röhre: D10/4

Name	D10/4
Vergleichsname	B409 → DT6 E422 KL71401 L413 → L414 LL413 P414 RE124 → RE134
Heizspannung (Volt)	3,8 - 4,0
Heizstrom (Ampère)	0,15
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol.
Zusätzliche Informationen
Letzte Änderung	03.06.2018 08:25:27

🔎 Beschreibung der Systeme für die Röhre: D10/4

	System 1
Kathode	1
Gitter 1	4
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Endtriode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

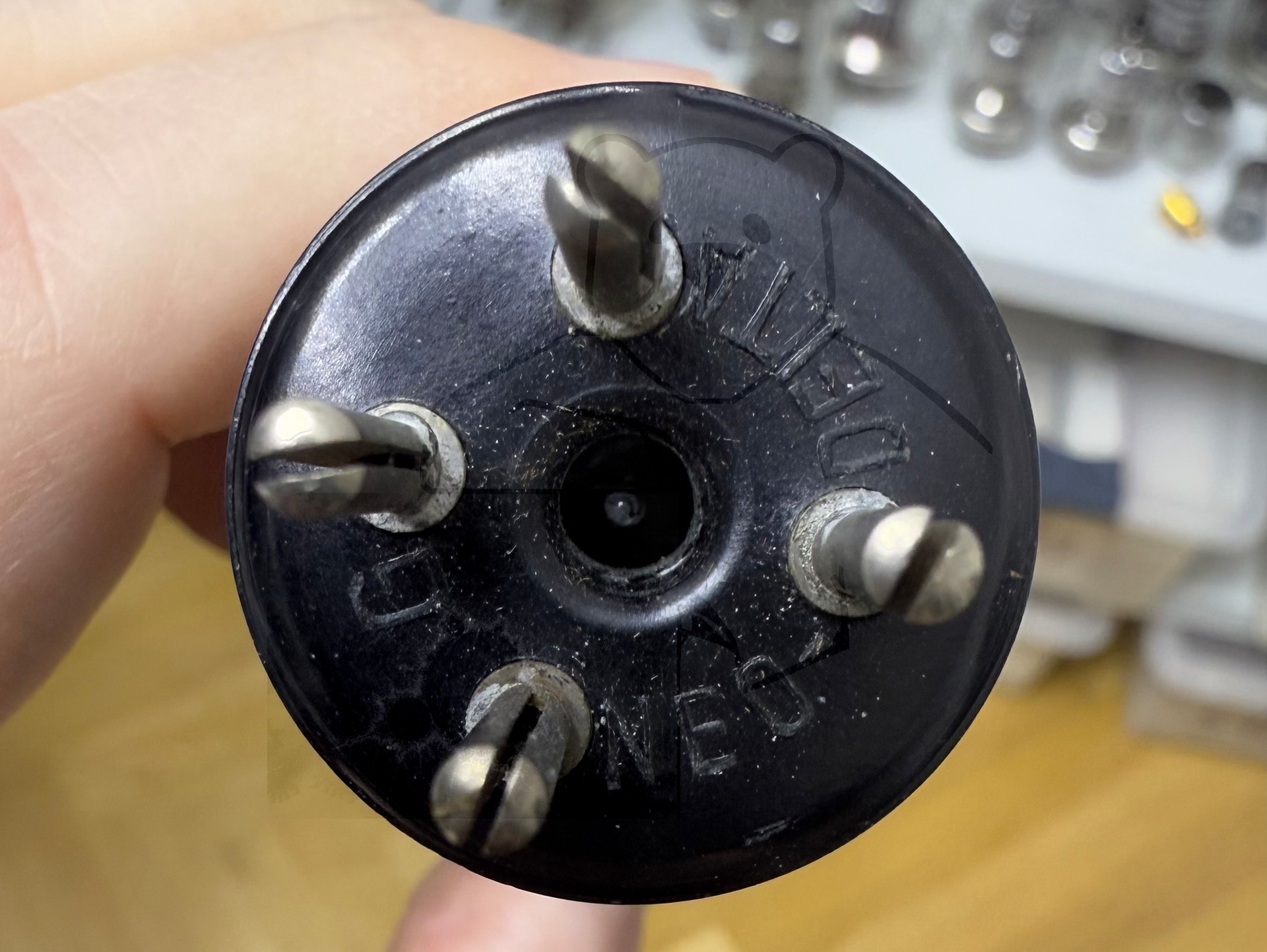

🔎 Sockelschaltung der D10/4

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: D10/4
Datenblatt B409 Philips [www.tubedata.info].pdf (184 kB)
