Daten und Bilder der Röhre: L414

🔎 Beschreibung der Röhre: L414

Name	L414
Vergleichsname	B409 → D10/4 → DT6 E422 KL71401 L413 LL413 P414 → RE114 RE124 → RE134
Heizspannung (Volt)	3,8 - 4
Heizstrom (Ampère)	0,15
Art der Heizung	Direkt

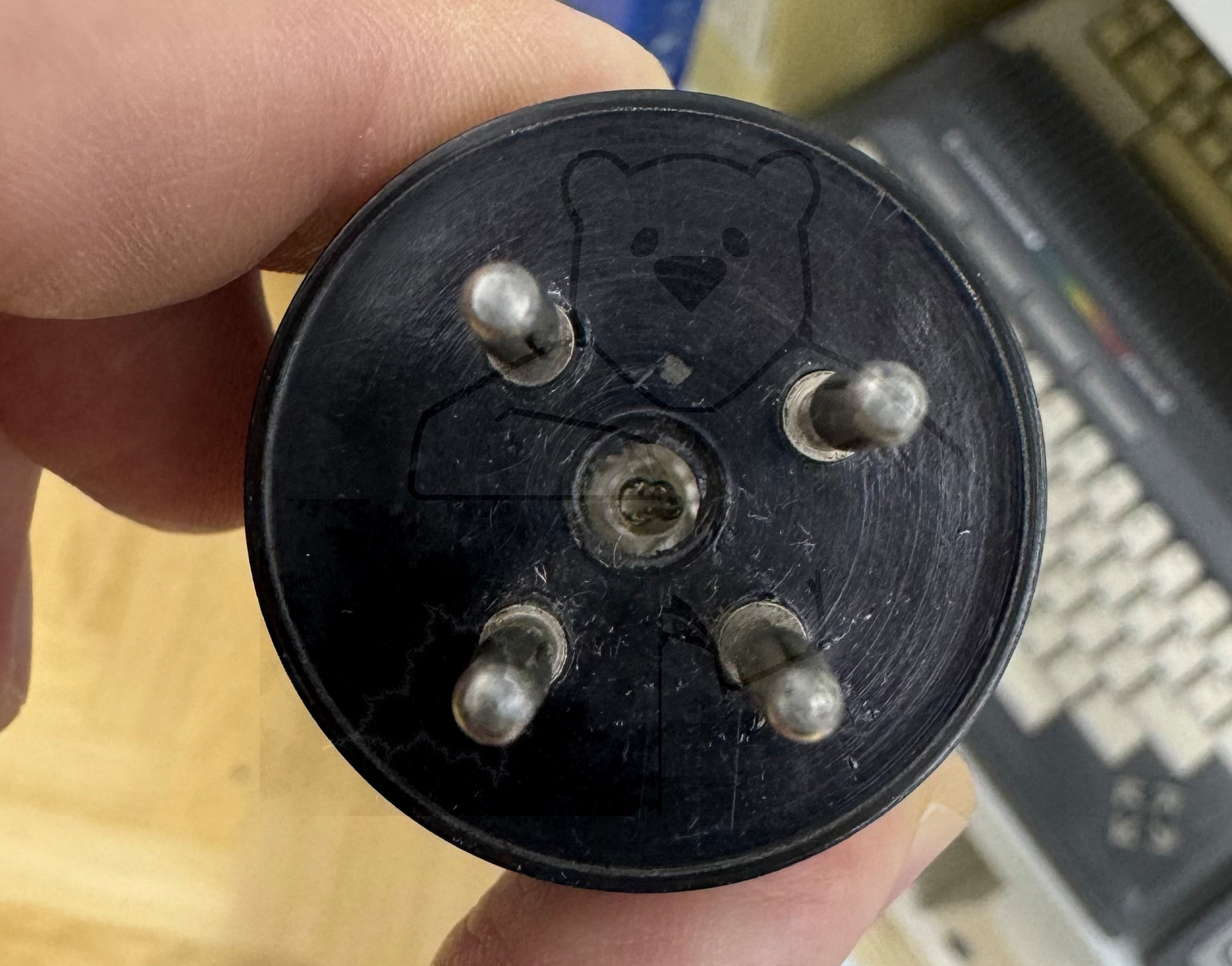

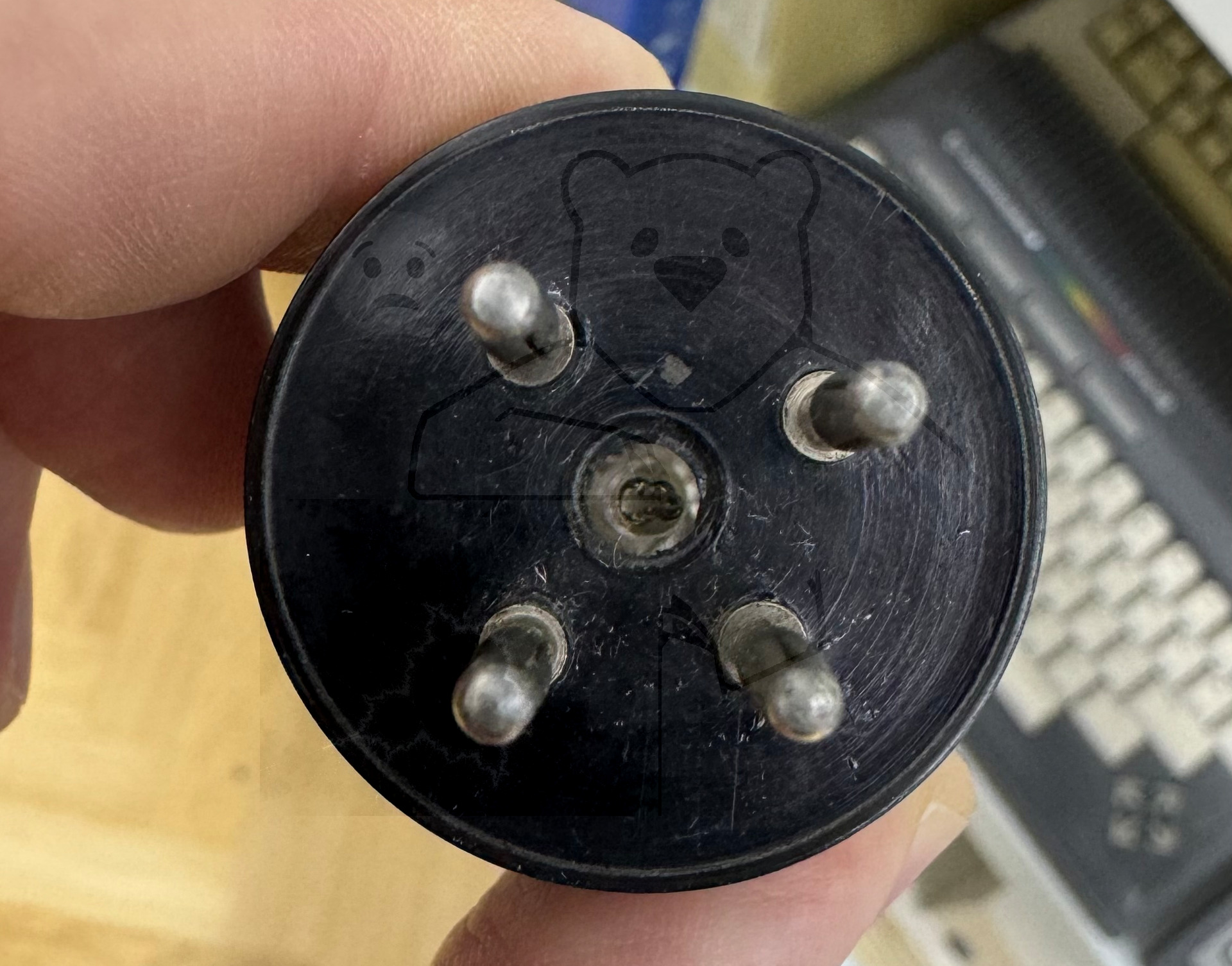

Röhren mit Sockel	→ Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol.
Zusätzliche Informationen
Letzte Änderung	03.06.2018 08:23:54

🔎 Beschreibung der Systeme für die Röhre: L414

	System 1
Kathode	1
Gitter 1	4
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Endtriode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der L414

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: L414
Datenblatt RE134 Telefunken [www.tubedata.info].pdf (100 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
