Daten und Bilder der Röhre: RE114

🔎 Beschreibung der Röhre: RE114

Name	RE114
Vergleichsname	B409 → DT6 E422 KL71401 L413 → L414 LL413 → RE134
Heizspannung (Volt)	3,8 - 4
Heizstrom (Ampère)	0,15
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Europa, 4pol. → Liste aller Röhren mit: Europa, 4pol.
Zusätzliche Informationen
Letzte Änderung	03.06.2018 08:30:56

🔎 Beschreibung der Systeme für die Röhre: RE114

	System 1
Kathode	1
Gitter 1	4
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Endtriode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der RE114

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: RE114
Anwendung RE114 Telefunken [www.tubedata.info].pdf (93 kB)
Datenblatt RE114 Telefunken Version 1.pdf (1807 kB)
Datenblatt RE114 Telefunken Version 2 [www.tubedata.info].pdf (3416 kB)
Pruefkarte RE114 - Neuberger RPM370 Roehrenmessgeraet.pdf (192 kB)
Pruefkarte RE114 RE124 RE304 RE614 L410 L414 LK430 LK4110 LK4200 P414 P430 O15-400 B406 B405 C405 F410 - Funke W19 Roehrenpruefer.pdf (183 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

🔎 Bilder der Röhre: RE114

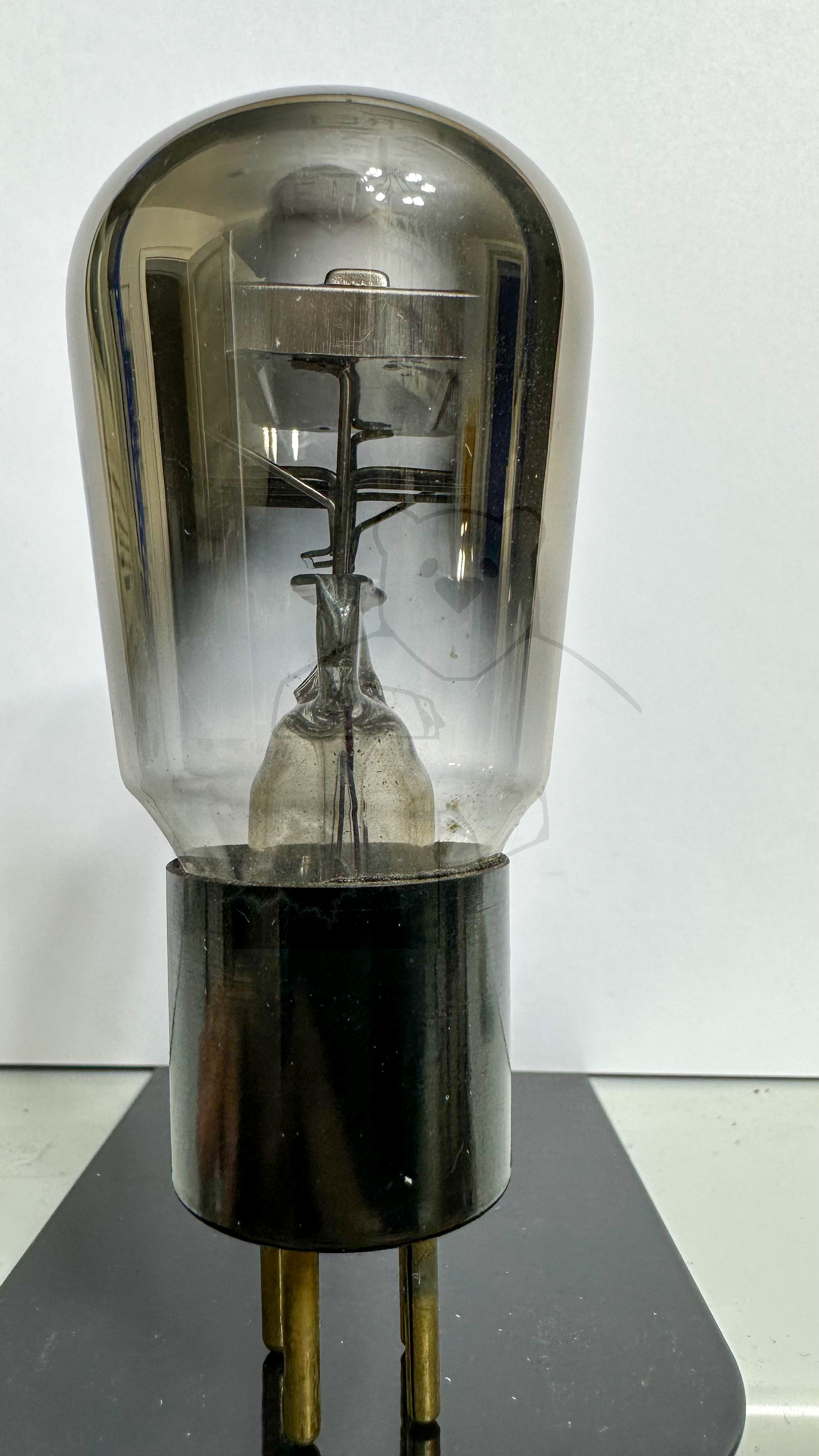

Röhre RE114 #3321 Bild 1

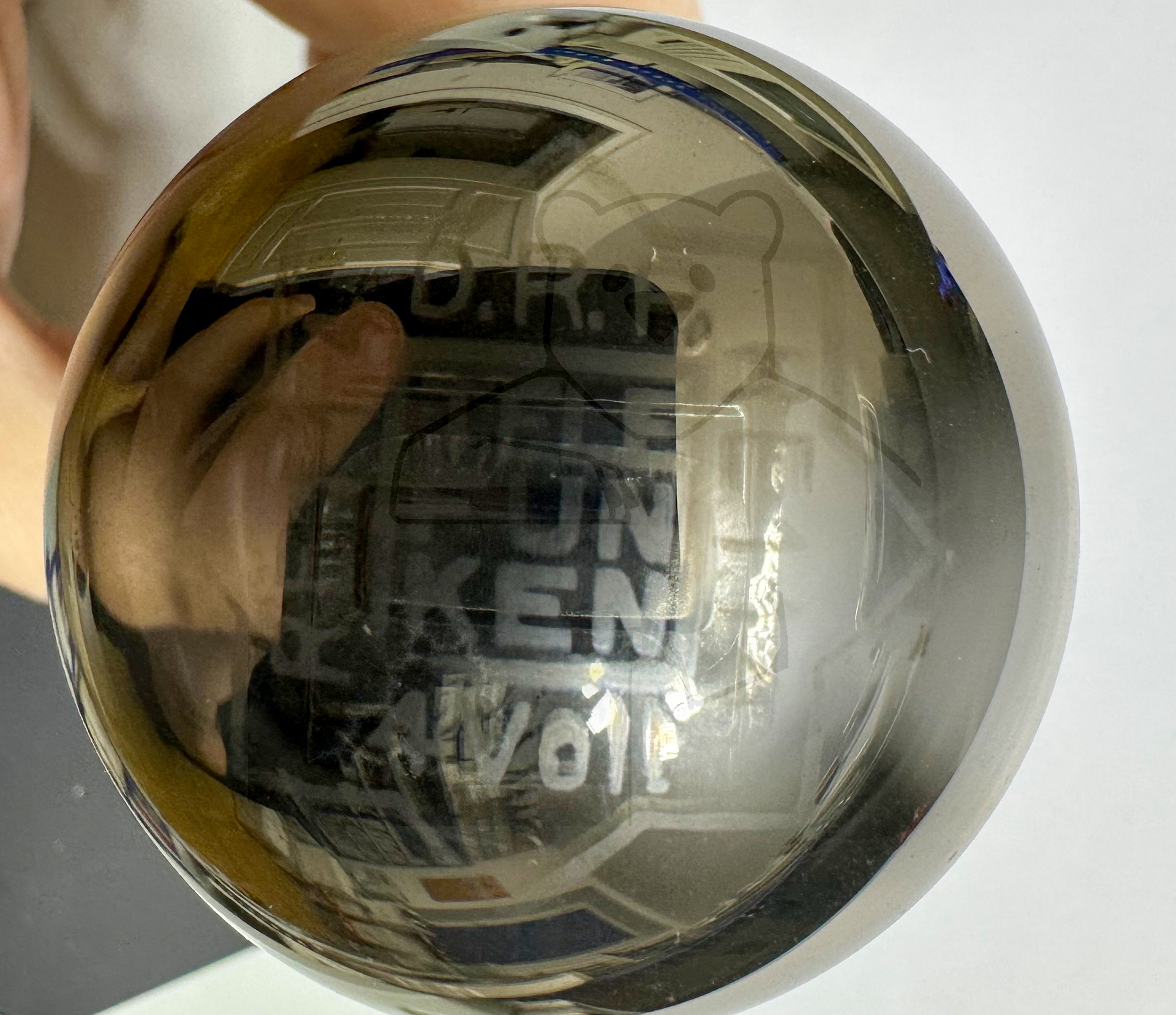

Röhre RE114 #3321 Bild 2

🔎 Alle Röhren vom Typ RE114 in der Sammlung

→ RE114 Inventar: 03321 Hersteller: → Telefunken
