🔎 Beschreibung der Röhre: 6AL5 Inventarnummer: 04082
| Name | → 6AL5 |
| Vergleichsname | → 5726 → 6AL5W 6H2P → 6Х2П → E91AA → EAA901S → EAA91 → EB91 → L91AA |
| Hersteller | → Tungsram |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol. |
| Informationen Röhrentyp | |
| Informationen | i9 |
| Kenn Nummer | |
| Ätz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Originalverpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | S10 |
🔎 Beschreibung der Systeme für die Röhre: 6AL5
| System 1 | System 2 | |
| Kathode | 1 | 5 |
| Gitter 1 | ||
| Gitter 2 | ||
| Gitter 3 | ||
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 7 | 2 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 3, 4 | 3, 4 |
| Abschirmung | 6 | 6 |
| Funktion | → Demodulator |
→ Demodulator |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der 6AL5
Bildquelle: Telefunken Datenblatt
🔎 Datenblätter zur Röhre: 6AL5
Datenblatt 6AL5 EAA91 RFT.pdf (85 kB)
Datenblatt 6AL5 General Electric.pdf (257 kB)
Datenblatt 6AL5 Mazda Belvu [www.tubedata.info].pdf (461 kB)
Datenblatt 6AL5 RCA [www.tubedata.info].pdf (126 kB)
Datenblatt 6AL5 Telefunken.pdf (89 kB)
Datenblatt 6AL5 Tung-Sol [www.tubedata.info].pdf (134 kB)
Datenblatt 6AL5W Raytheon.pdf (492 kB)
Datenblatt 6AL5W Tung-Sol.pdf (214 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: 6AL5

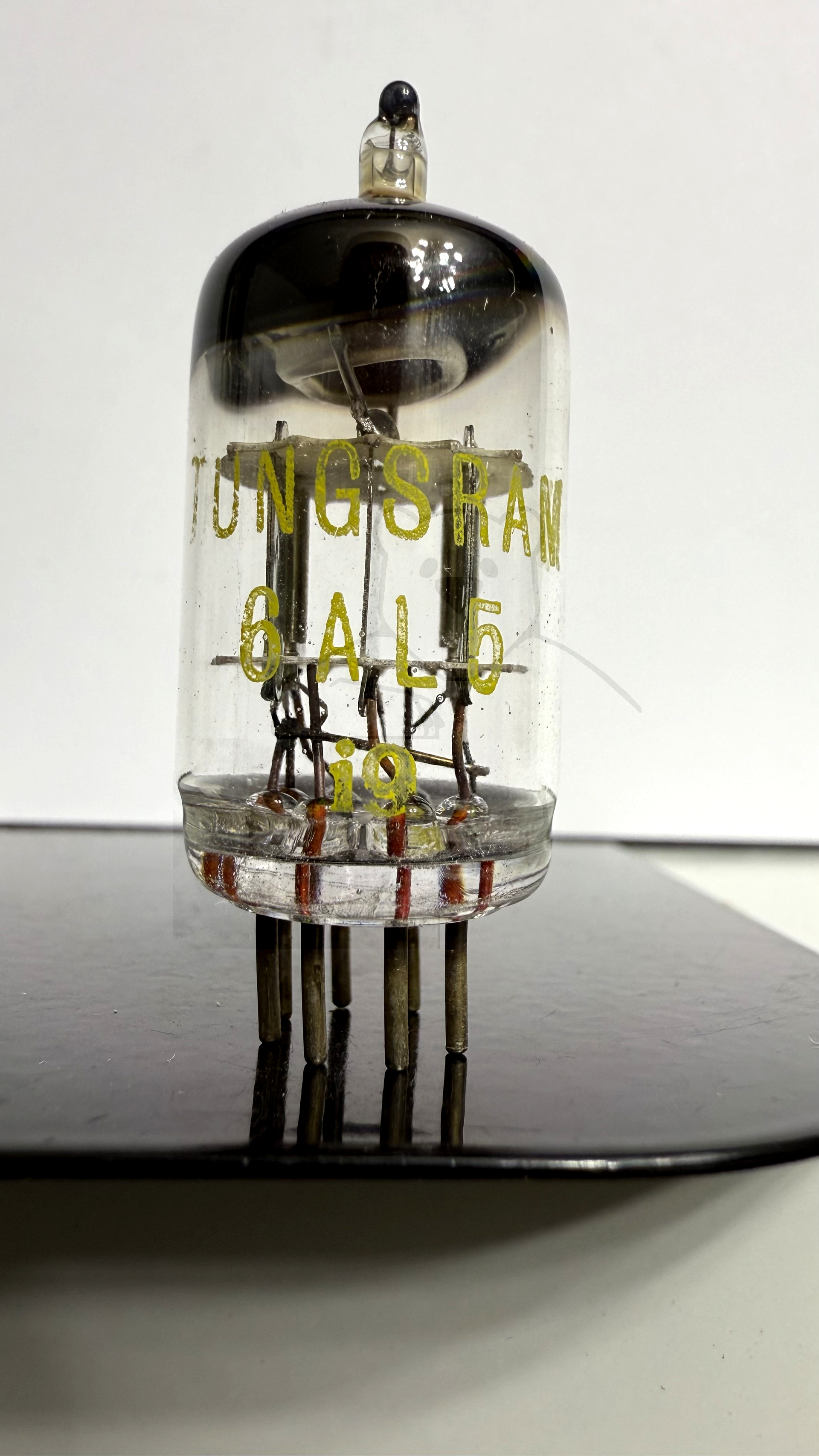

Röhre 6AL5 #4082 Bild 1

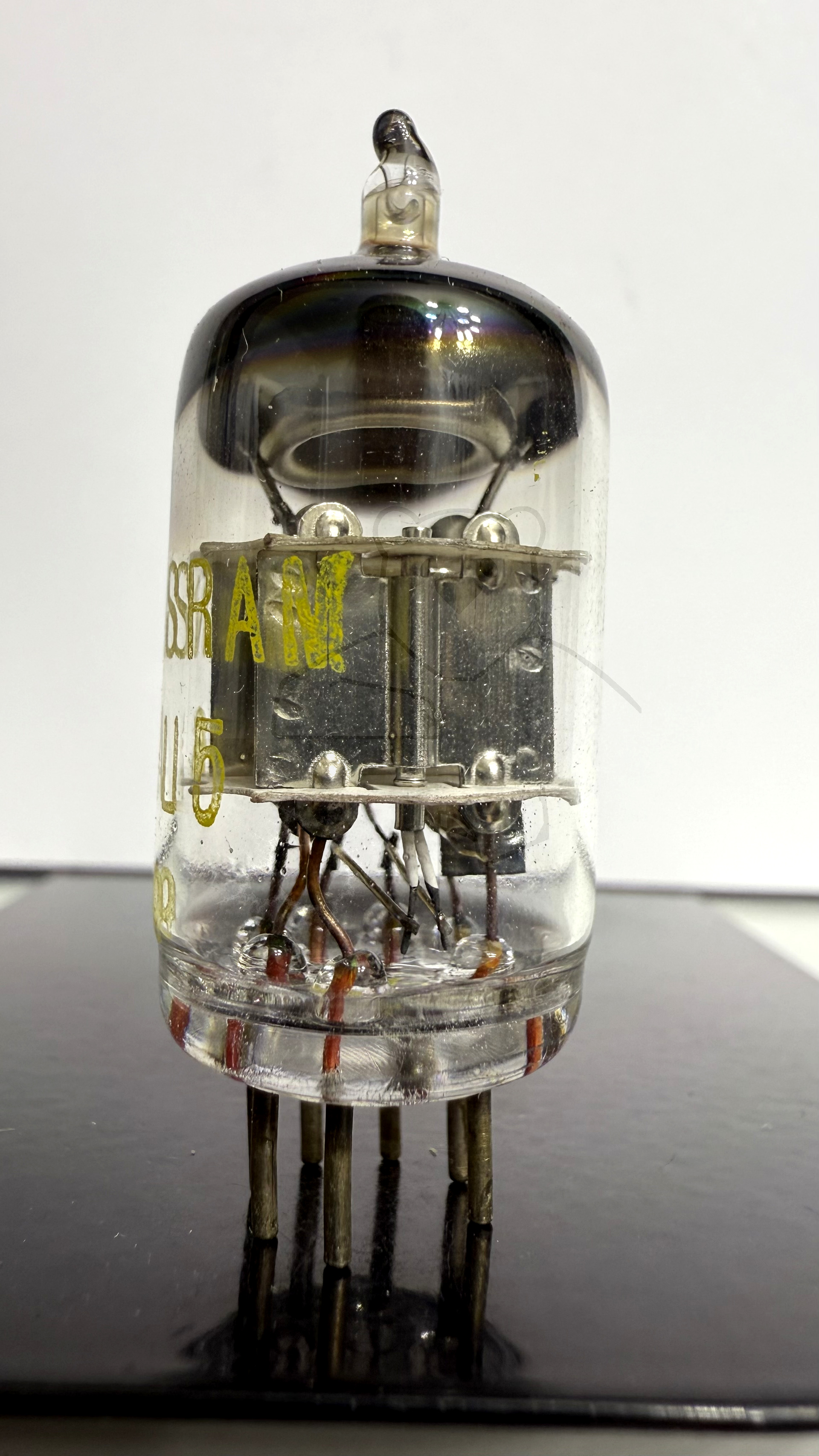

Röhre 6AL5 #4082 Bild 2

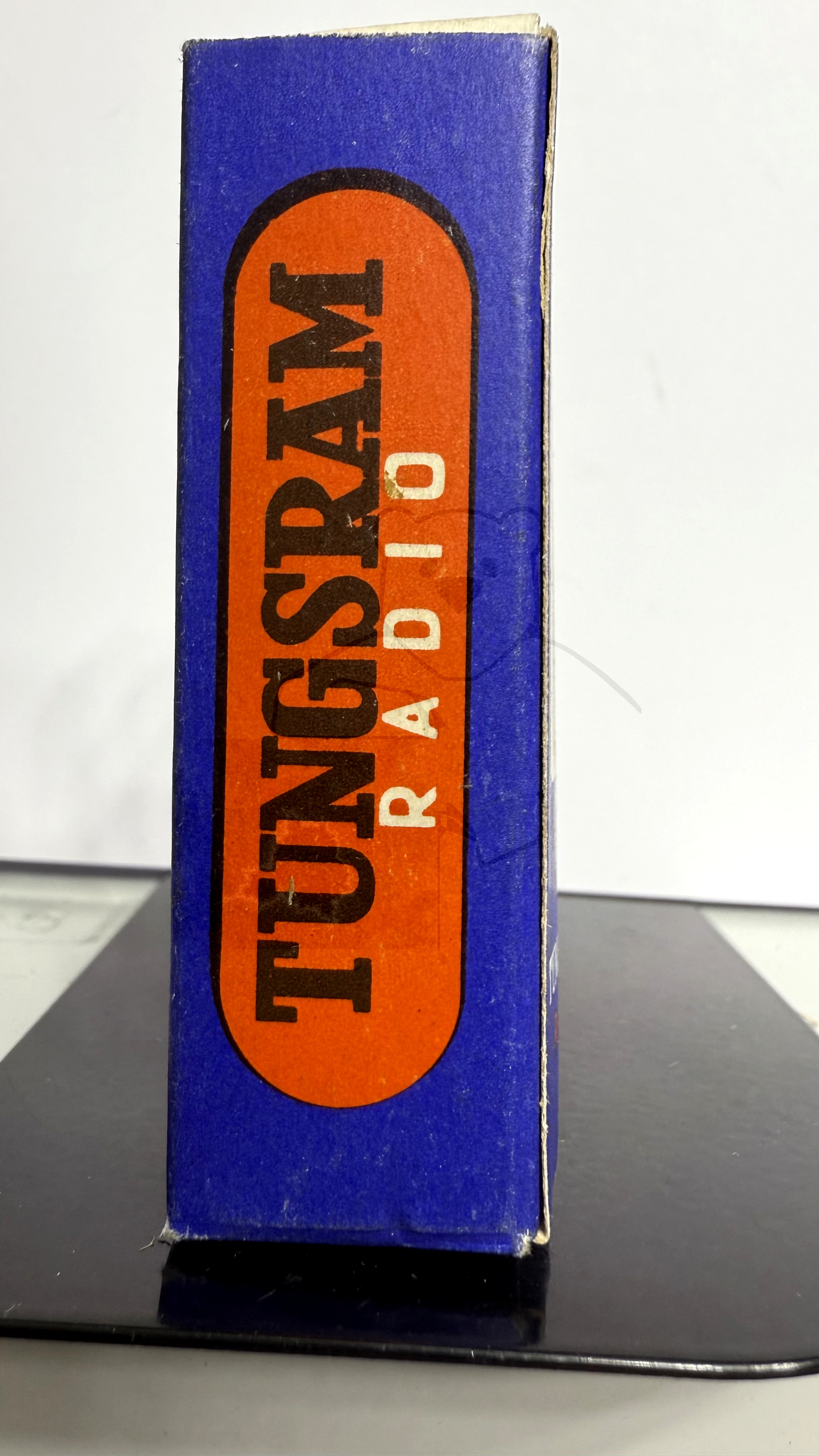

Röhre 6AL5 #4082 Verpackung Bild 1

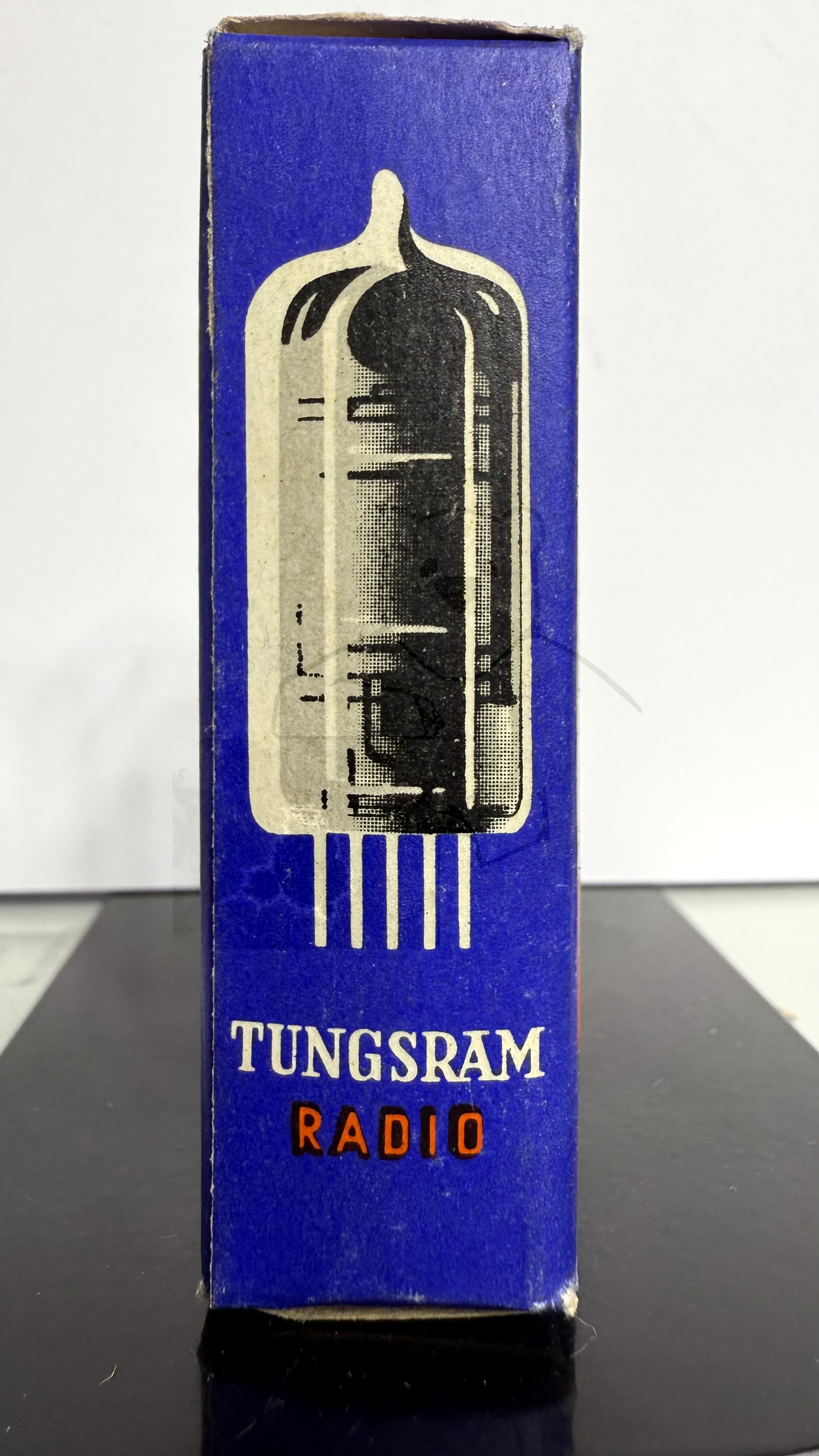

Röhre 6AL5 #4082 Verpackung Bild 2

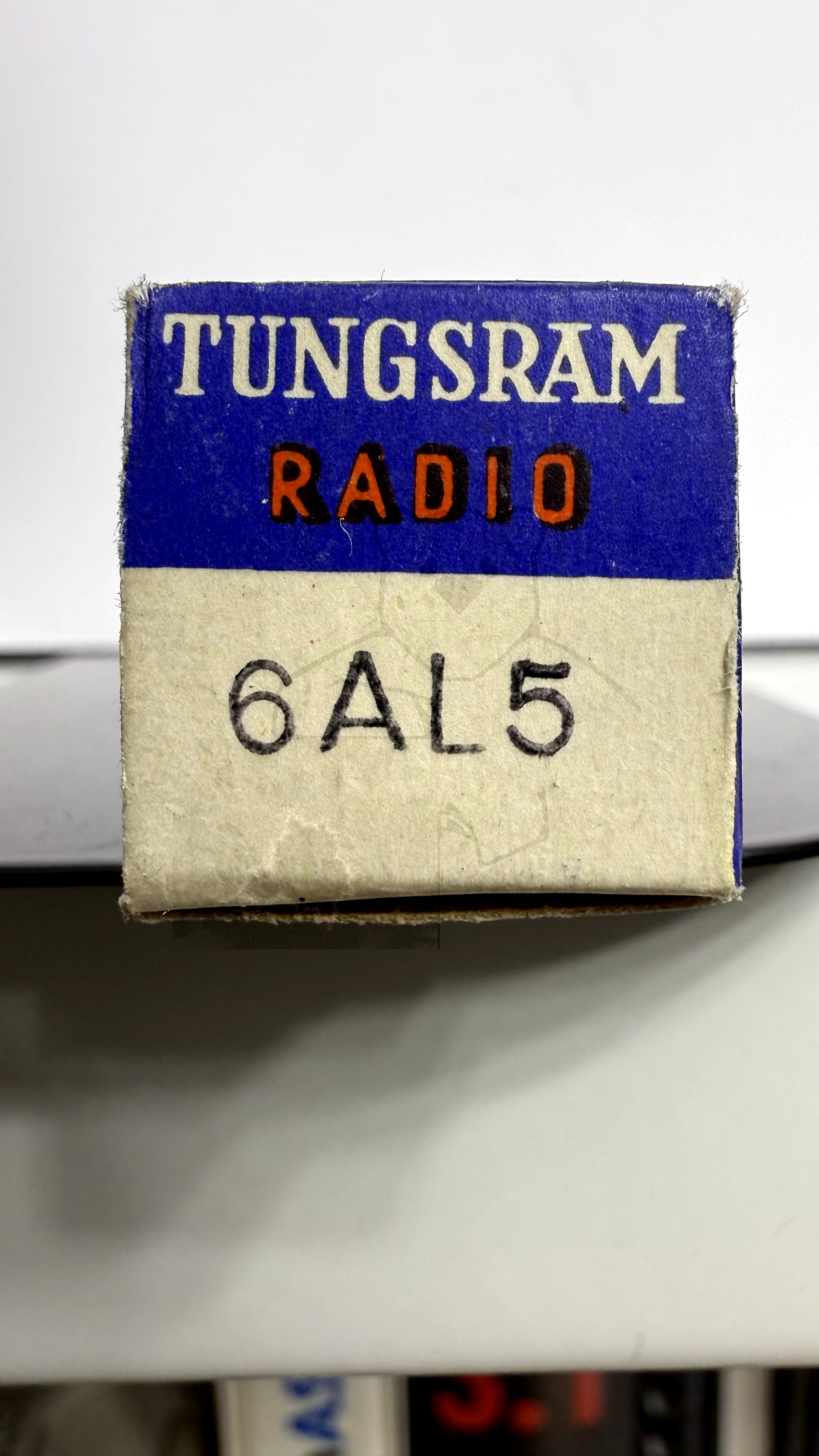

Röhre 6AL5 #4082 Verpackung Bild 3
