Daten und Bilder der Röhre: EB91

🔎 Beschreibung der Röhre: EB91

Name	EB91
Vergleichsname	→ 5726 → 6AL5 → 6AL5W → 6Х2П → E91AA → EAA91 → L91AA
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	10.06.2018 20:36:02

🔎 Beschreibung der Systeme für die Röhre: EB91

	System 1	System 2
Kathode	1	5
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7	7	2
Anode 1
Anode 2
Leuchtschirm
Heizung	3, 4	3, 4
Abschirmung
Funktion	→ Demodulator	→ Demodulator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

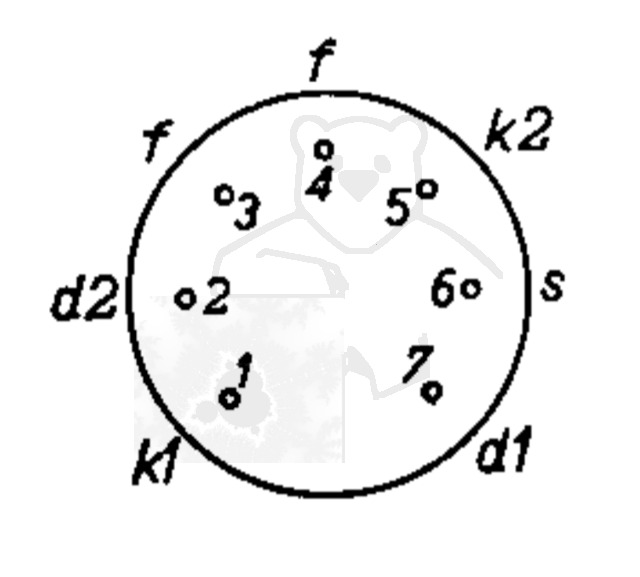

🔎 Sockelschaltung der EB91

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: EB91
Datenblatt EB91 Mullard Version 1 [www.tubedata.info].pdf (119 kB)
Datenblatt EB91 Mullard Version 2 [www.tubedata.info].pdf (75 kB)
Datenblatt EB91 Philips [www.tubedata.info].pdf (21 kB)
Datenblatt EB91 Philips Version 1 [www.tubedata.info].pdf (18 kB)
Datenblatt EB91 Philips Version 2.pdf (22 kB)
Pruefkarte EAA91 EB91 6AL5 6D2 D77 - Funke W19 Roehrenpruefer.pdf (145 kB)
Pruefkarte EAA91 EB91 6AL5 CV238 5726 6097 6D2 D77 CV140 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (202 kB)
Pruefkarte EB91 EAA91 6AL5 CV238 5726 6097 6D2 D77 CV140 - Neuberger RPM370 Roehrenmessgeraet.pdf (202 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
