🔎 Beschreibung der Röhre: EAA91
| Name | EAA91 |
| Vergleichsname | → 5726 → 6AL5 → 6AL5W 6H2P → 6Х2П → E91AA → EB91 → L91AA |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol. |
| Zusätzliche Informationen | |
| Letzte Änderung | 18.03.2016 19:57:09 |
🔎 Beschreibung der Systeme für die Röhre: EAA91
| System 1 | System 2 | |
| Kathode | 1 | 5 |
| Gitter 1 | ||
| Gitter 2 | ||
| Gitter 3 | ||
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 7 | 2 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 3, 4 | 3, 4 |
| Abschirmung | 6 | 6 |
| Funktion | → Demodulator, Hochfrequenz |
→ Demodulator, Hochfrequenz |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der EAA91
Bildquelle: Telefunken Datenblatt
🔎 YouTube Video zu EAA91
Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/R0thRRRUNms (Durch Anklicken verlassen Sie diese Webseite!)
🔎 Datenblätter zur Röhre: EAA91
Datenblatt EAA91 Lamina [www.tubedata.info].pdf (751 kB)
Datenblatt EAA91 Philips Version 1.pdf (162 kB)
Datenblatt EAA91 Philips Version 2 [www.tubedata.info].pdf (52 kB)
Datenblatt EAA91 RFT.pdf (85 kB)
Datenblatt EAA91 Telefunken Handbuch der Rundfunk Röhren Band 1.pdf (1053 kB)
Pruefkarte EAA91 EB91 6AL5 6D2 D77 - Funke W19 Roehrenpruefer.pdf (145 kB)
Pruefkarte EAA91 EB91 6AL5 CV238 5726 6097 6D2 D77 CV140 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (202 kB)
Pruefkarte EB91 EAA91 6AL5 CV238 5726 6097 6D2 D77 CV140 - Neuberger RPM370 Roehrenmessgeraet.pdf (202 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: EAA91

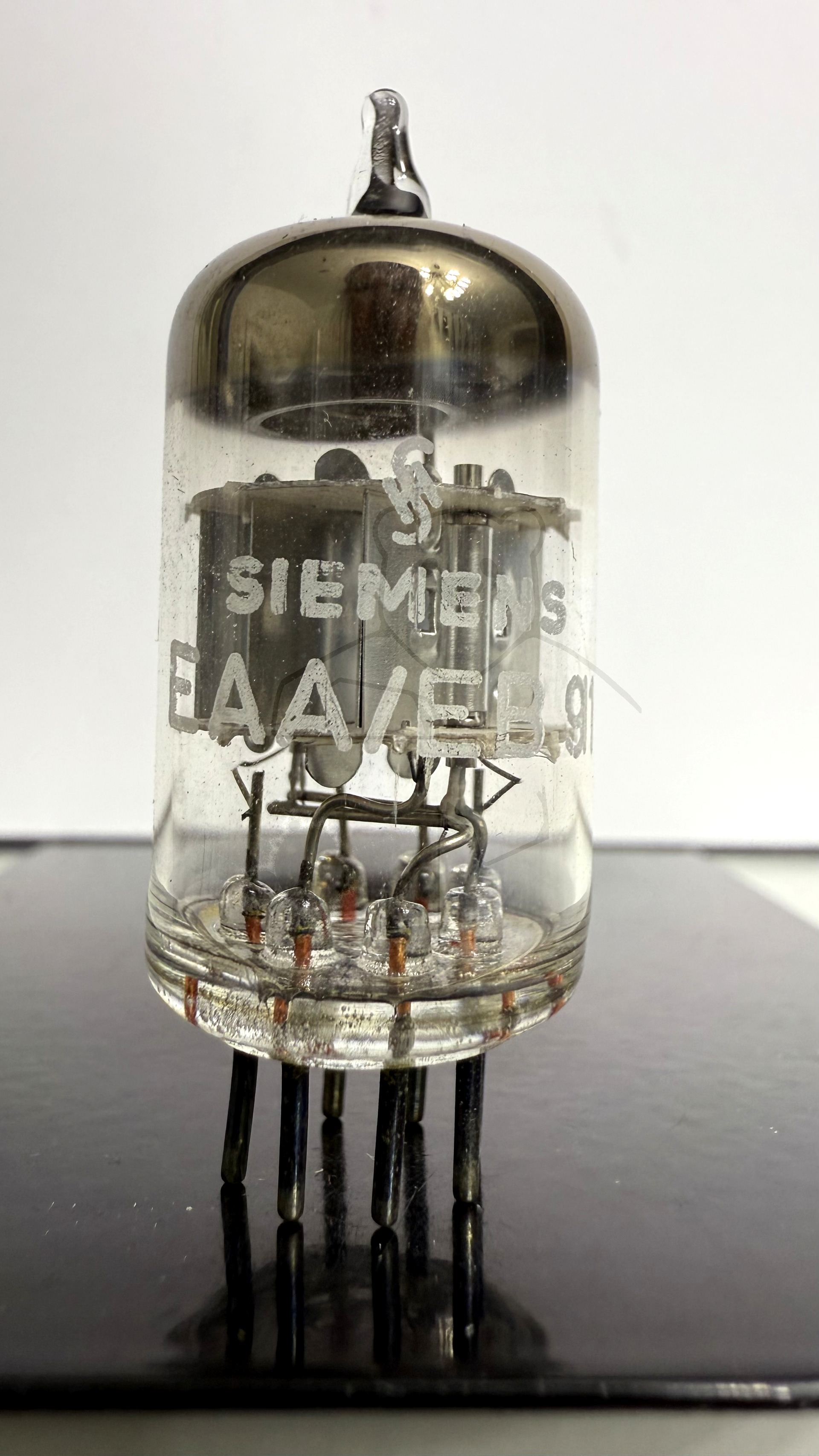

Röhre EAA91 #2295 Bild 1

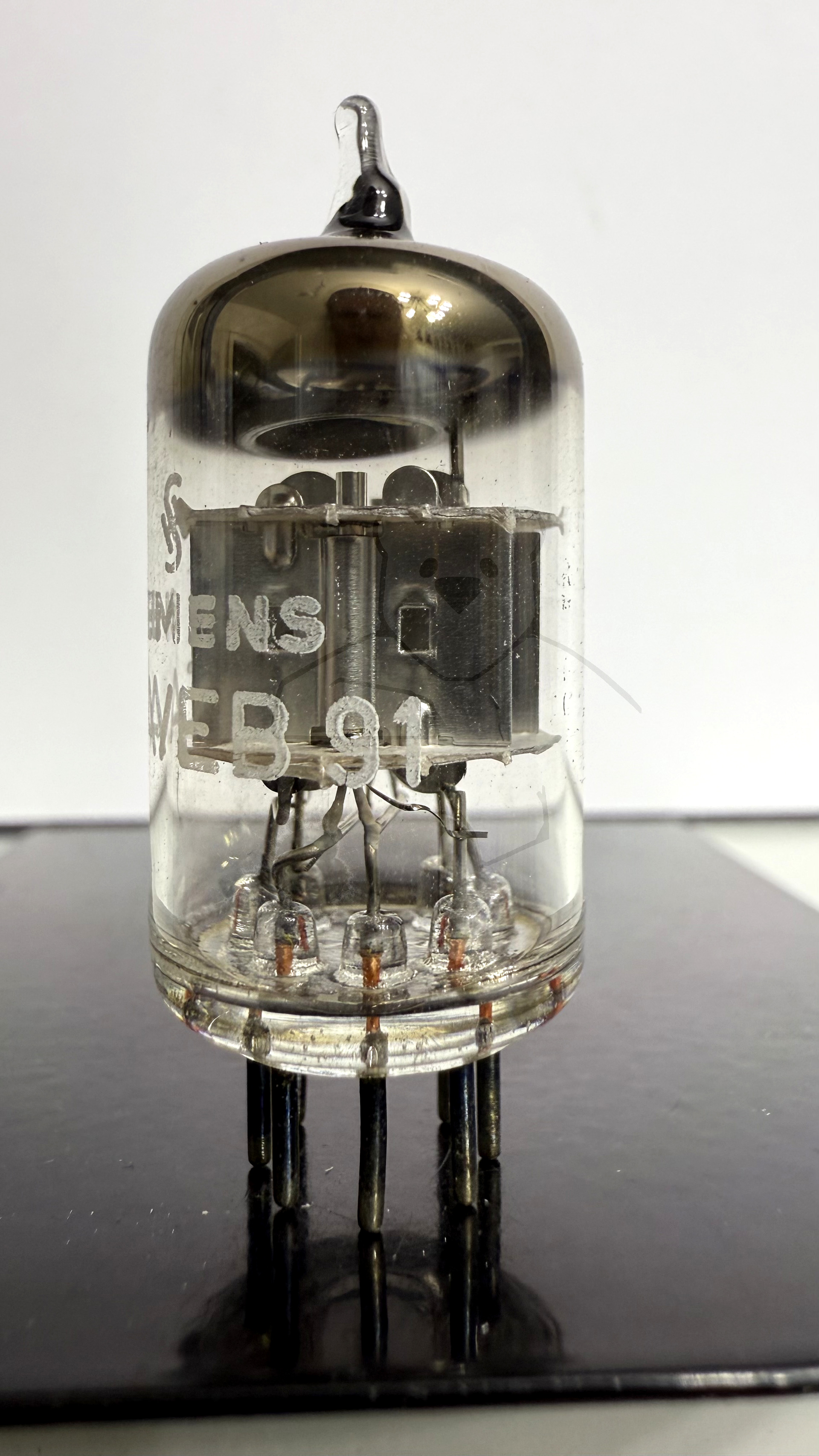

Röhre EAA91 #2295 Bild 2

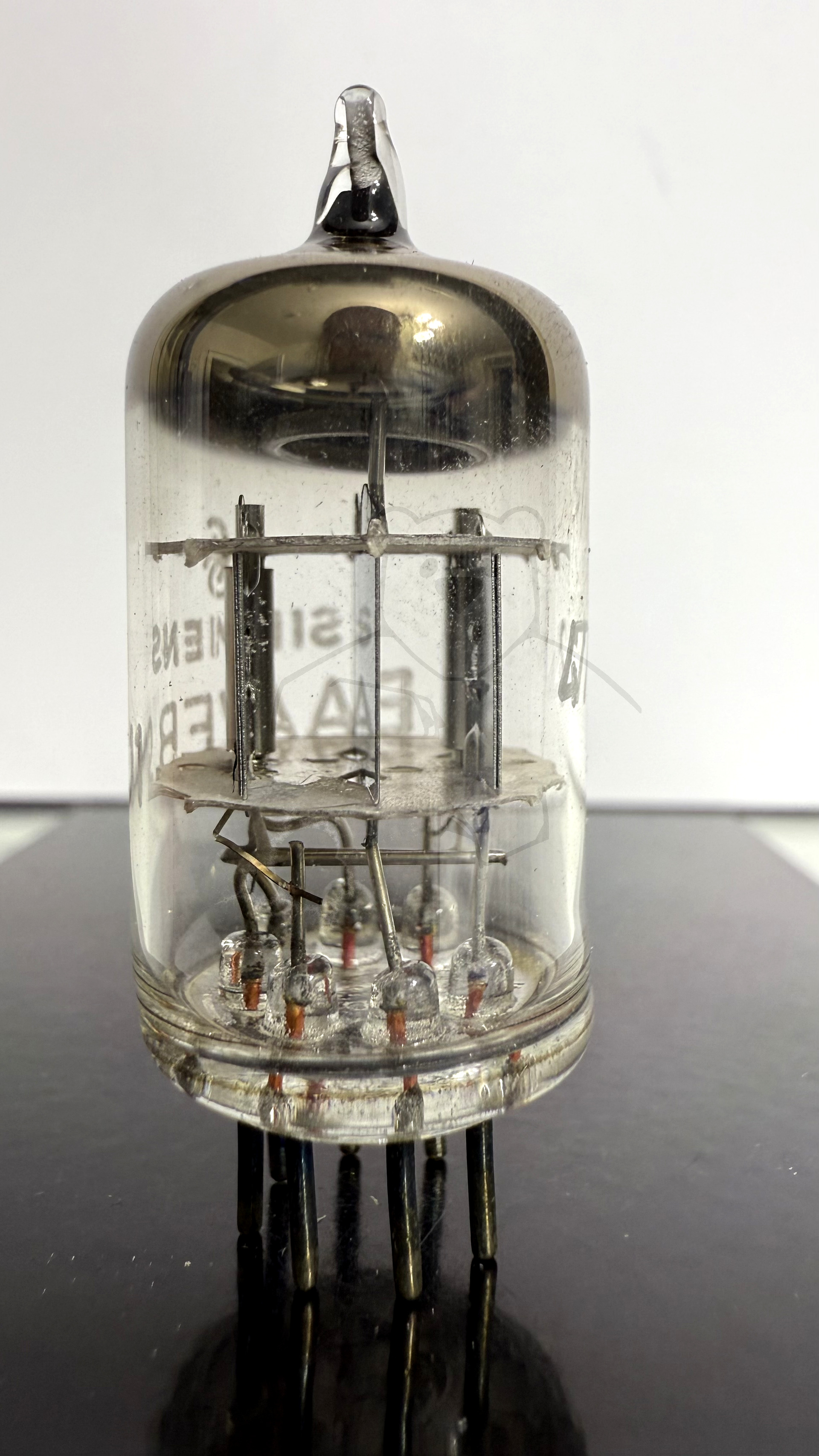

Röhre EAA91 #2295 Bild 3

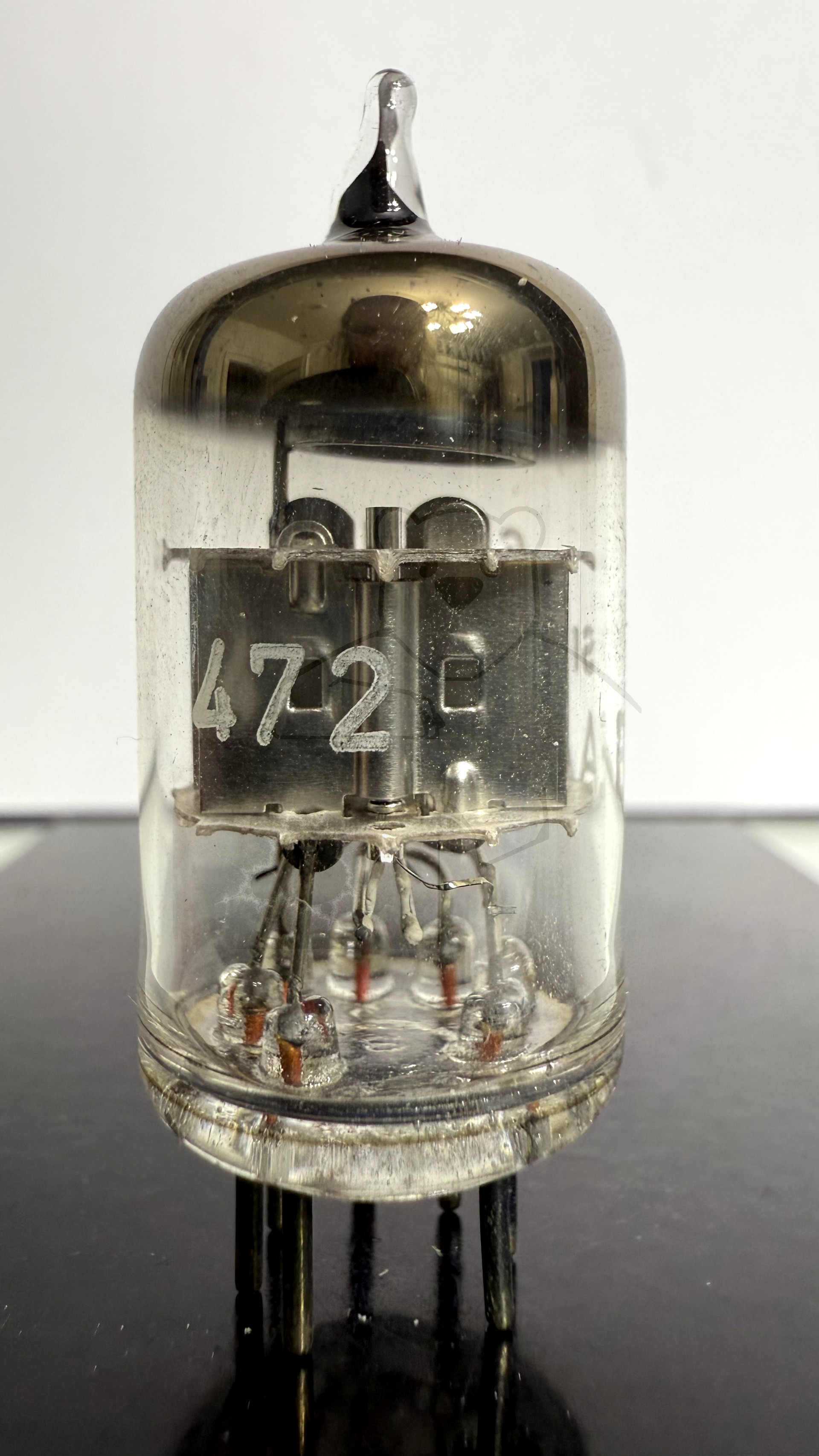

Röhre EAA91 #2295 Bild 4
Röhre EAA91 #2295 Verpackung Bild 1
Röhre EAA91 #2295 Verpackung Bild 2
Röhre EAA91 #2295 Verpackung Bild 3

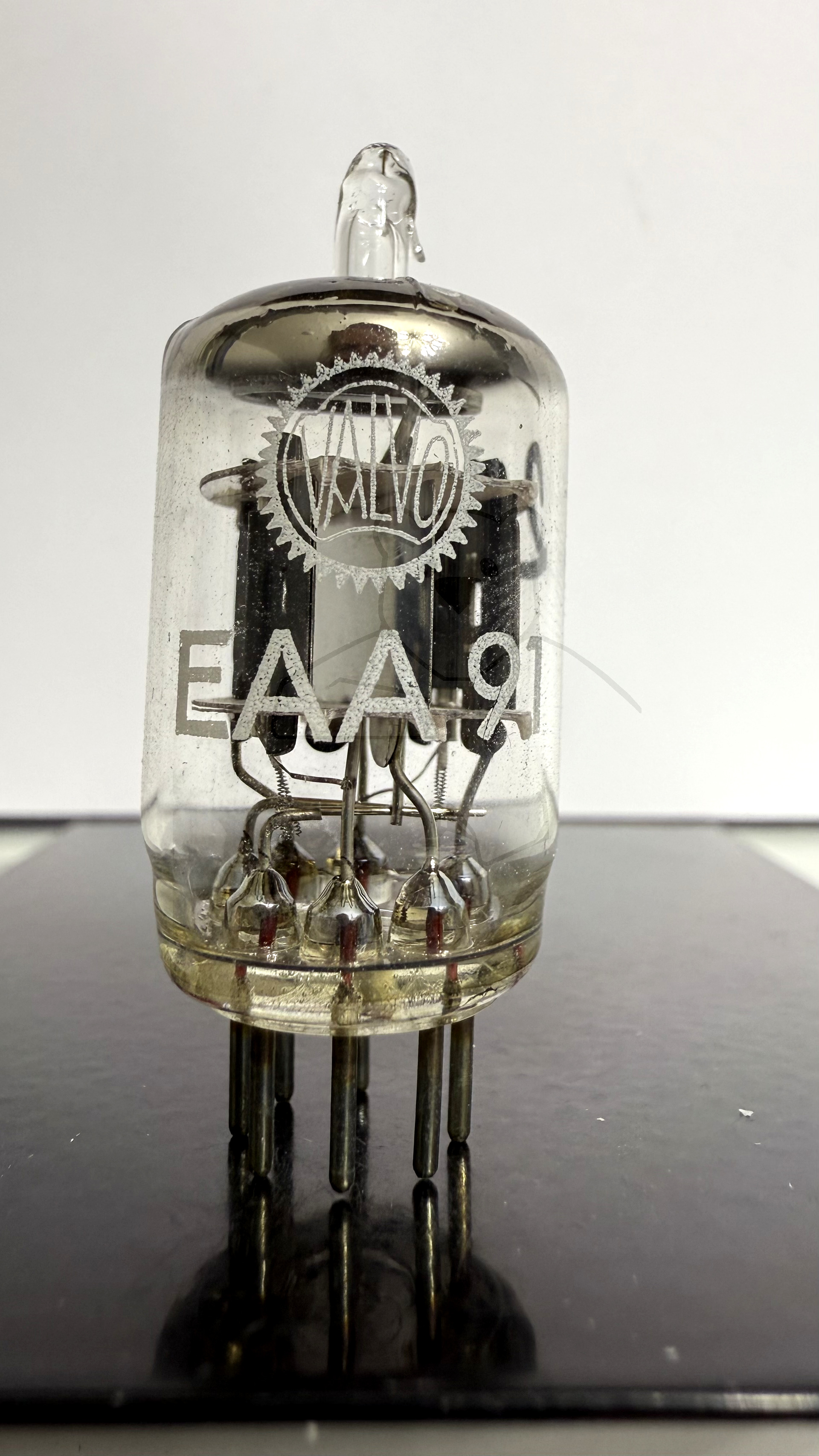

Röhre EAA91 #2990 Bild 1

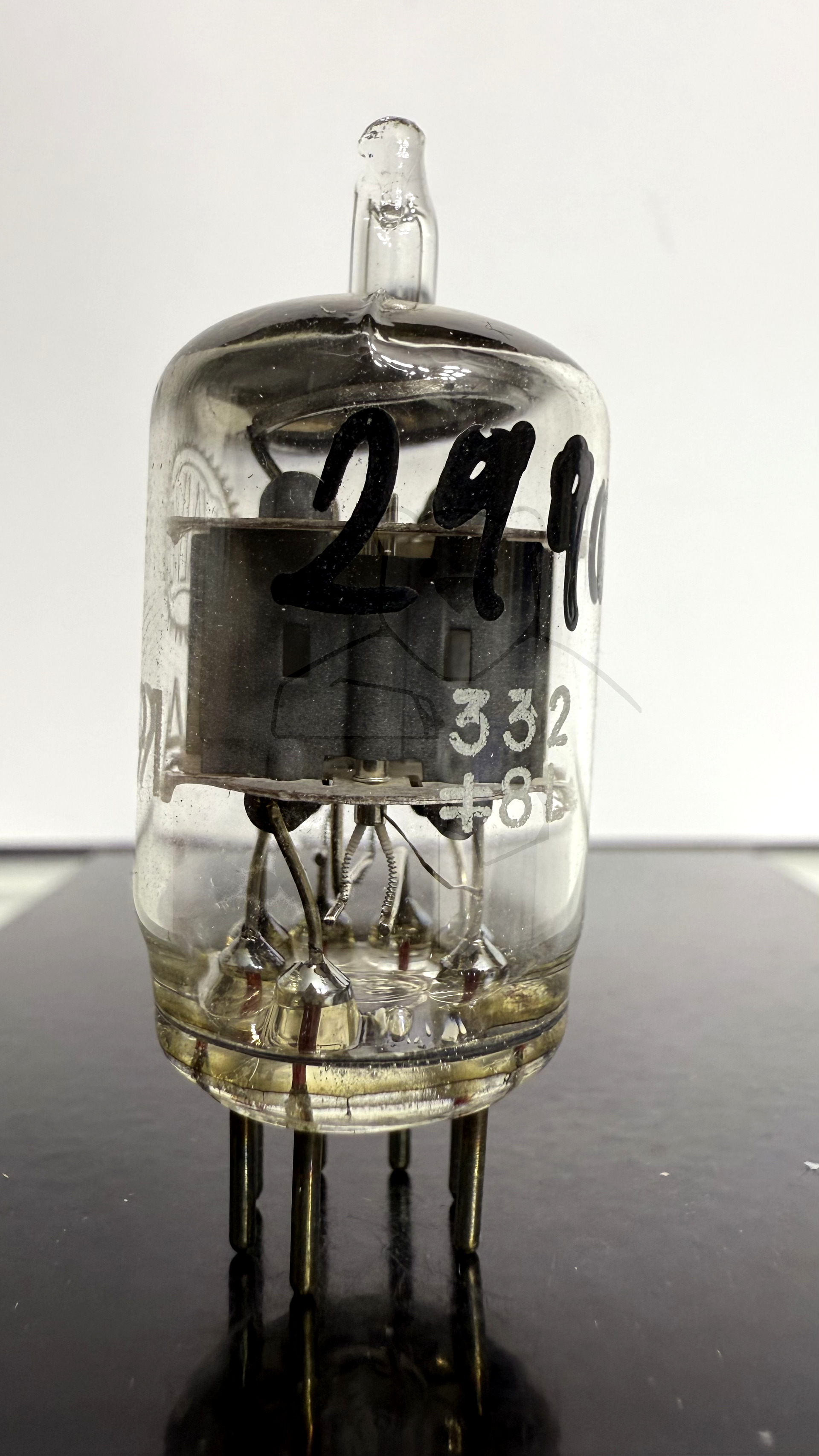

Röhre EAA91 #2990 Bild 2
Röhre EAA91 #2990 Bild 3

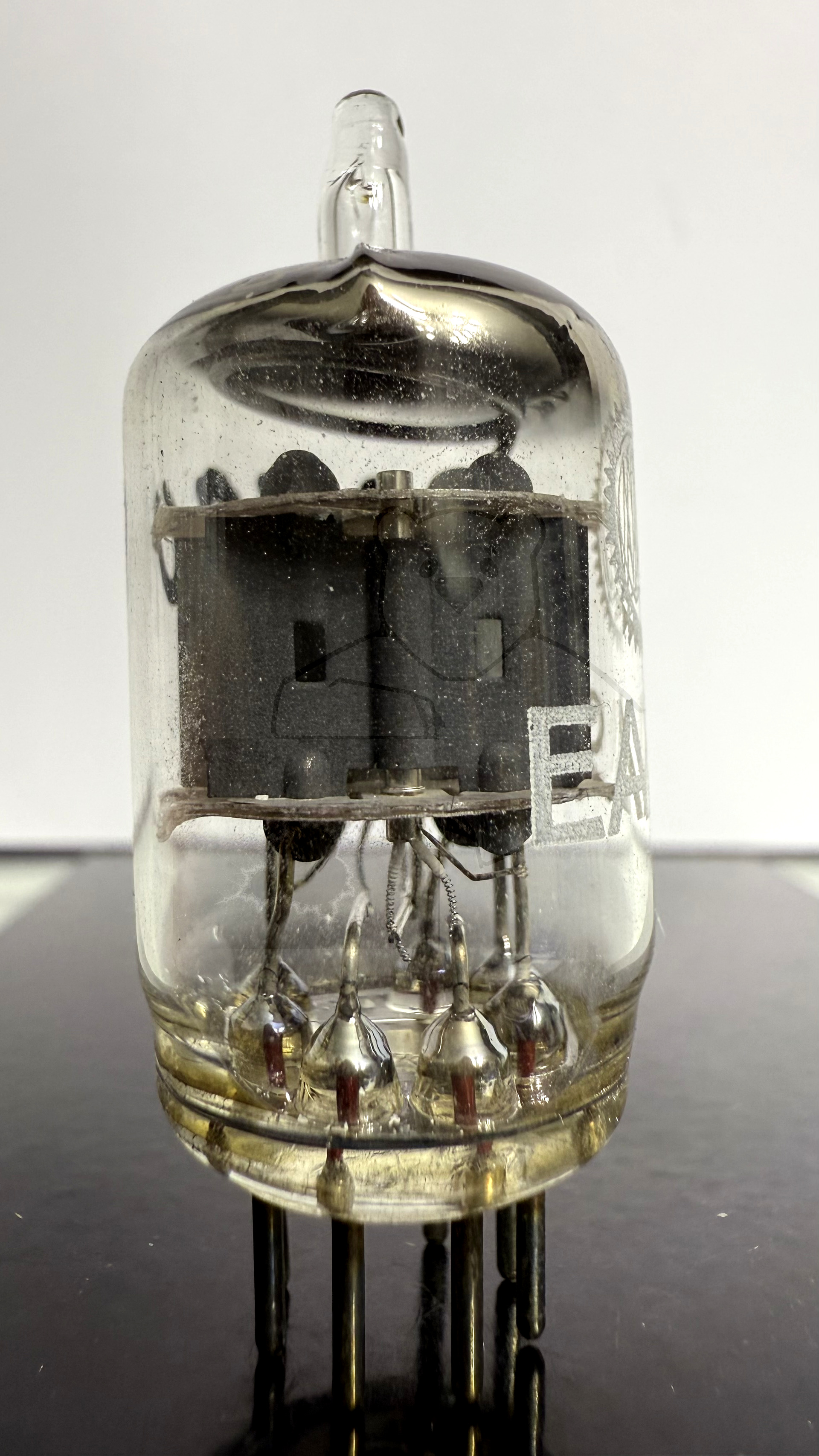

Röhre EAA91 #2990 Bild 4

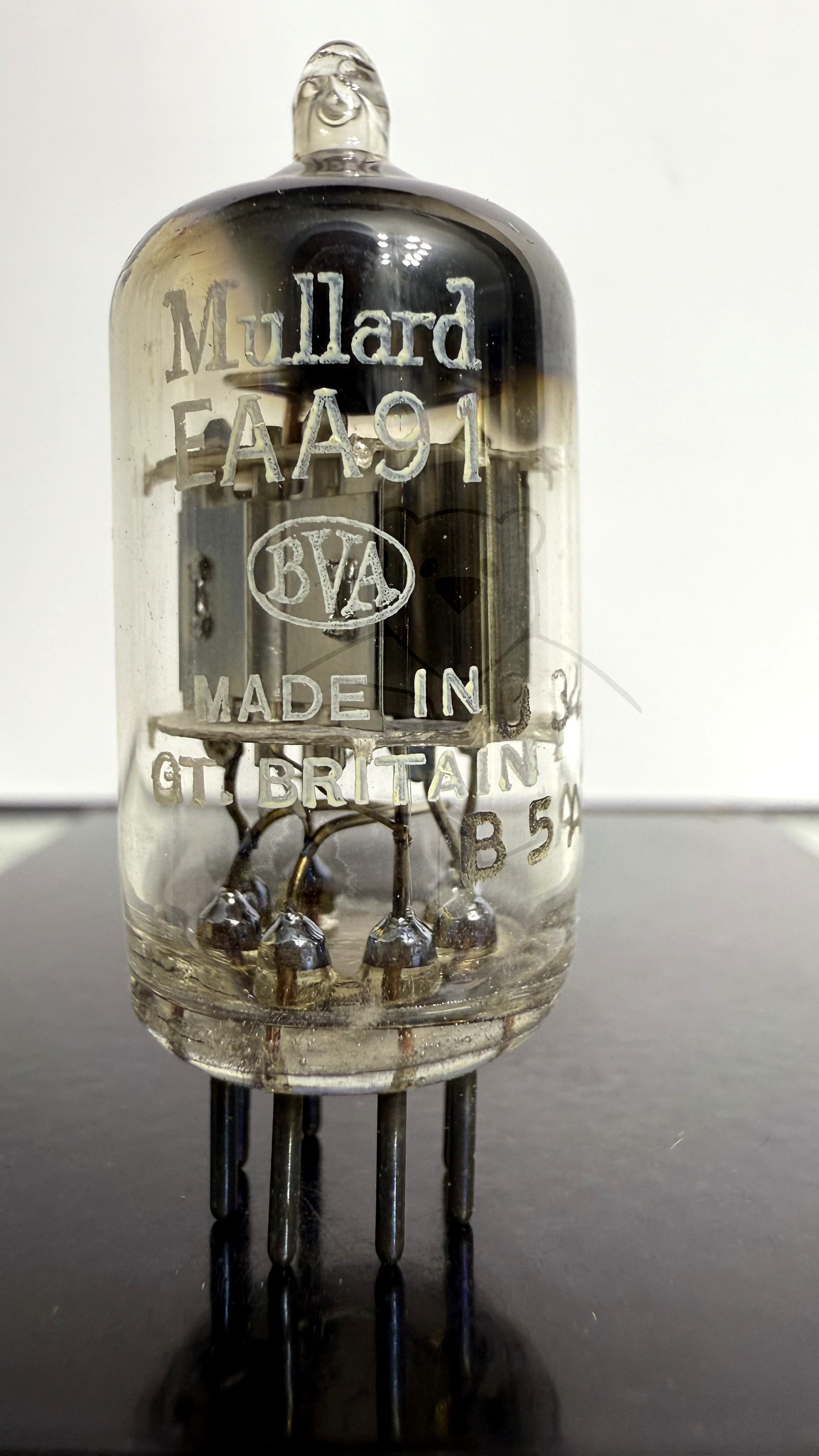

Röhre EAA91 #4117 Bild 1

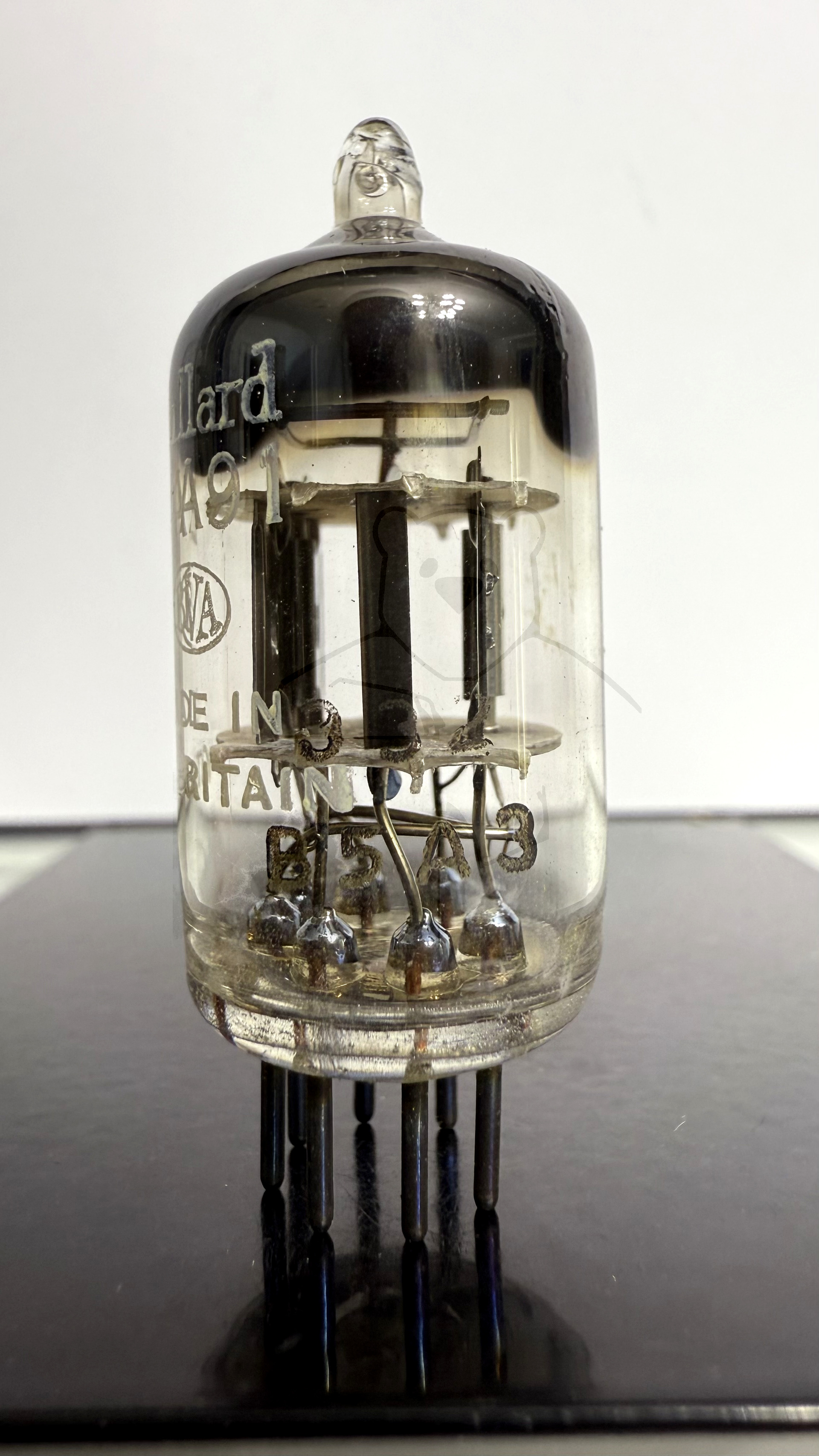

Röhre EAA91 #4117 Bild 2

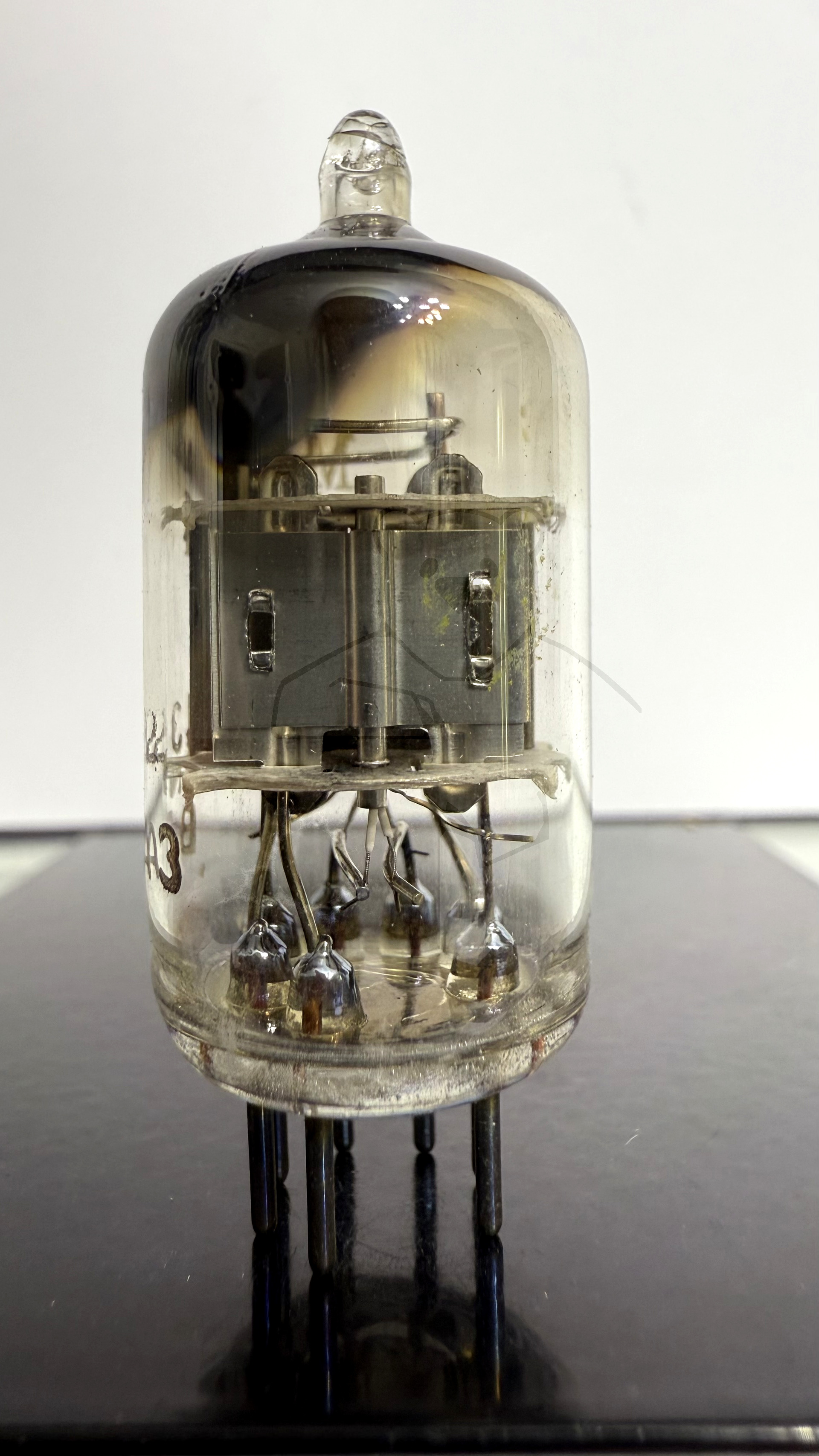

Röhre EAA91 #4117 Bild 3

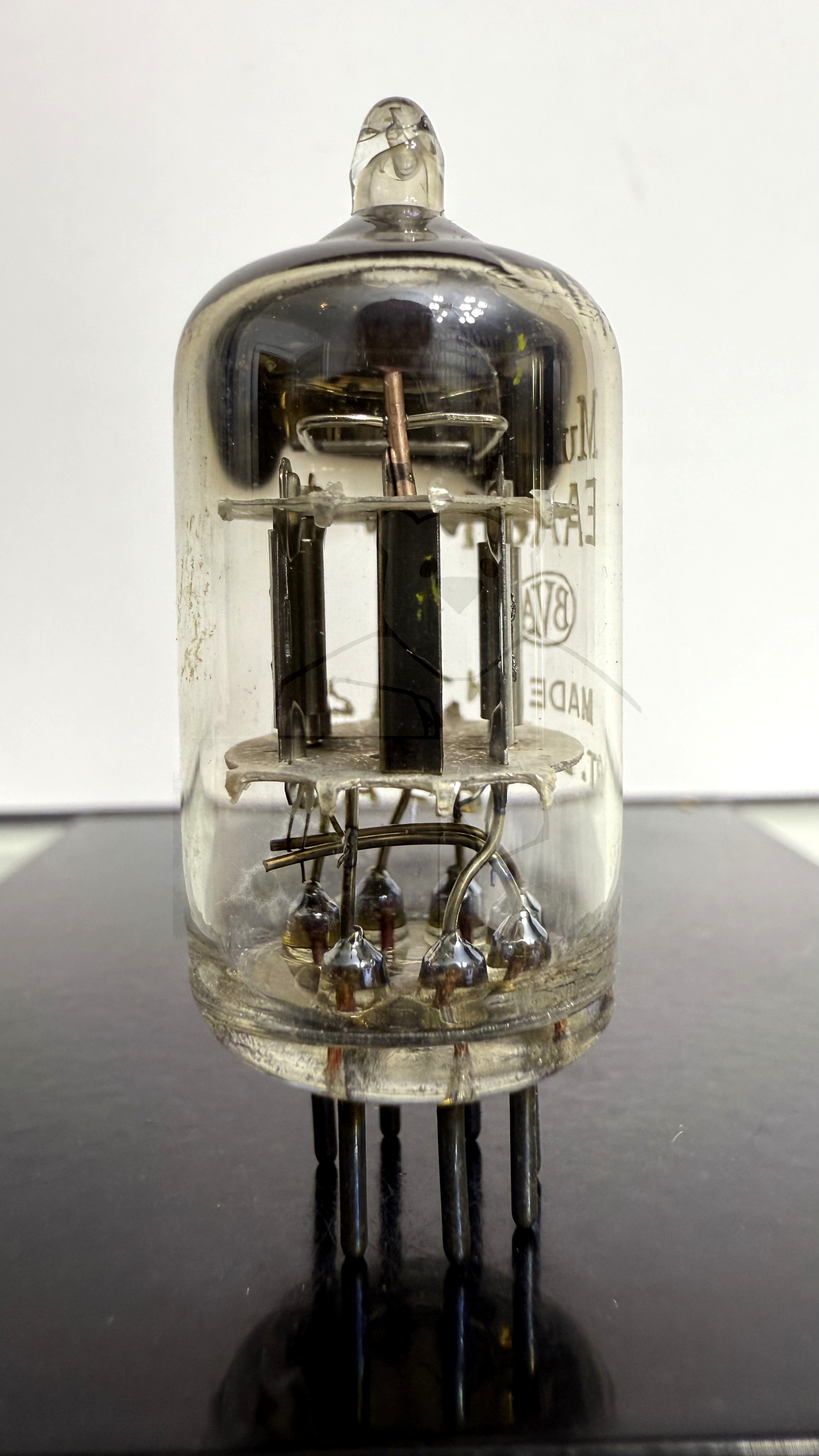

Röhre EAA91 #4117 Bild 4

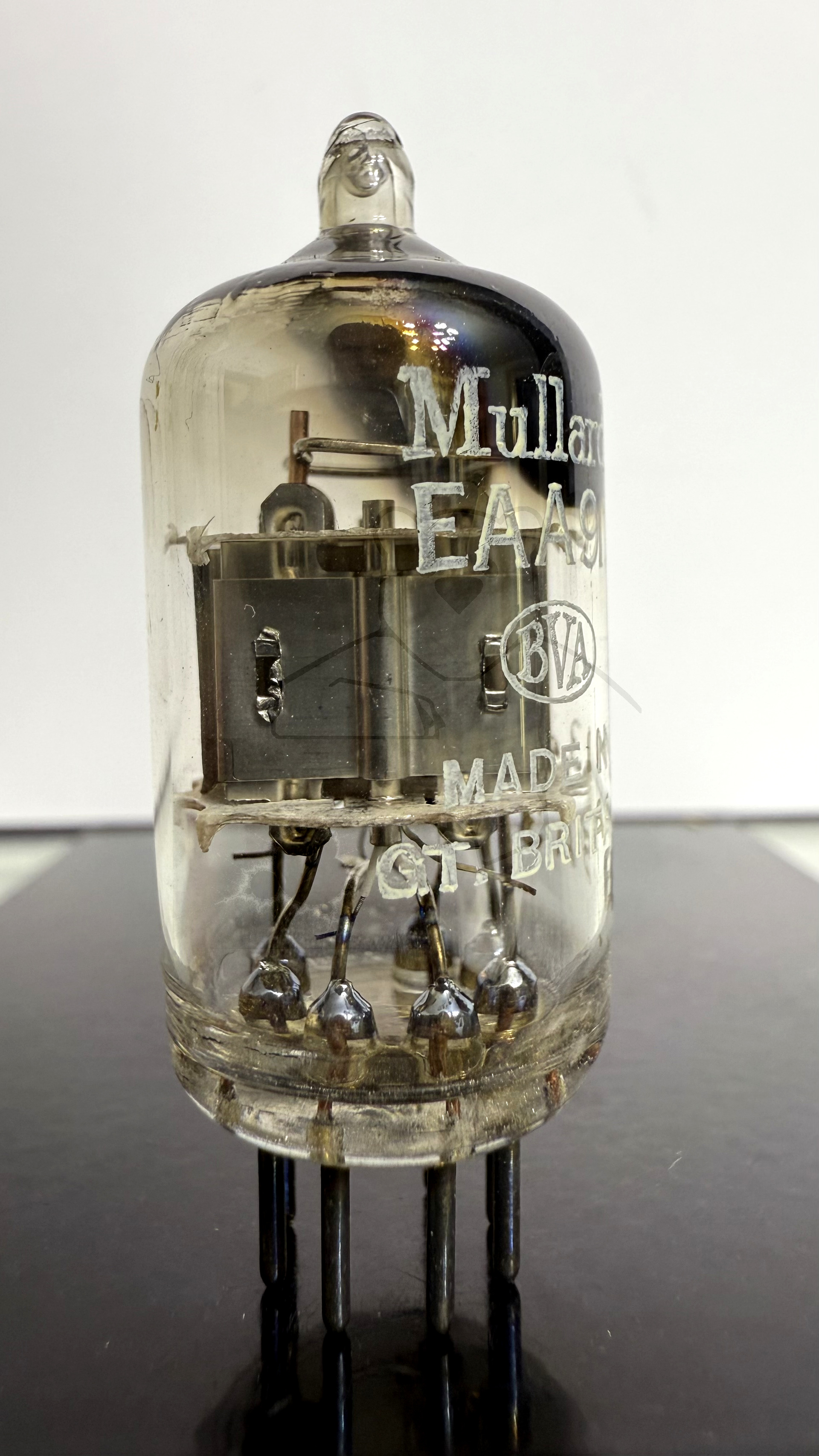

Röhre EAA91 #4117 Bild 5
Röhre EAA91 #4117 Verpackung Bild 1
Röhre EAA91 #4117 Verpackung Bild 2

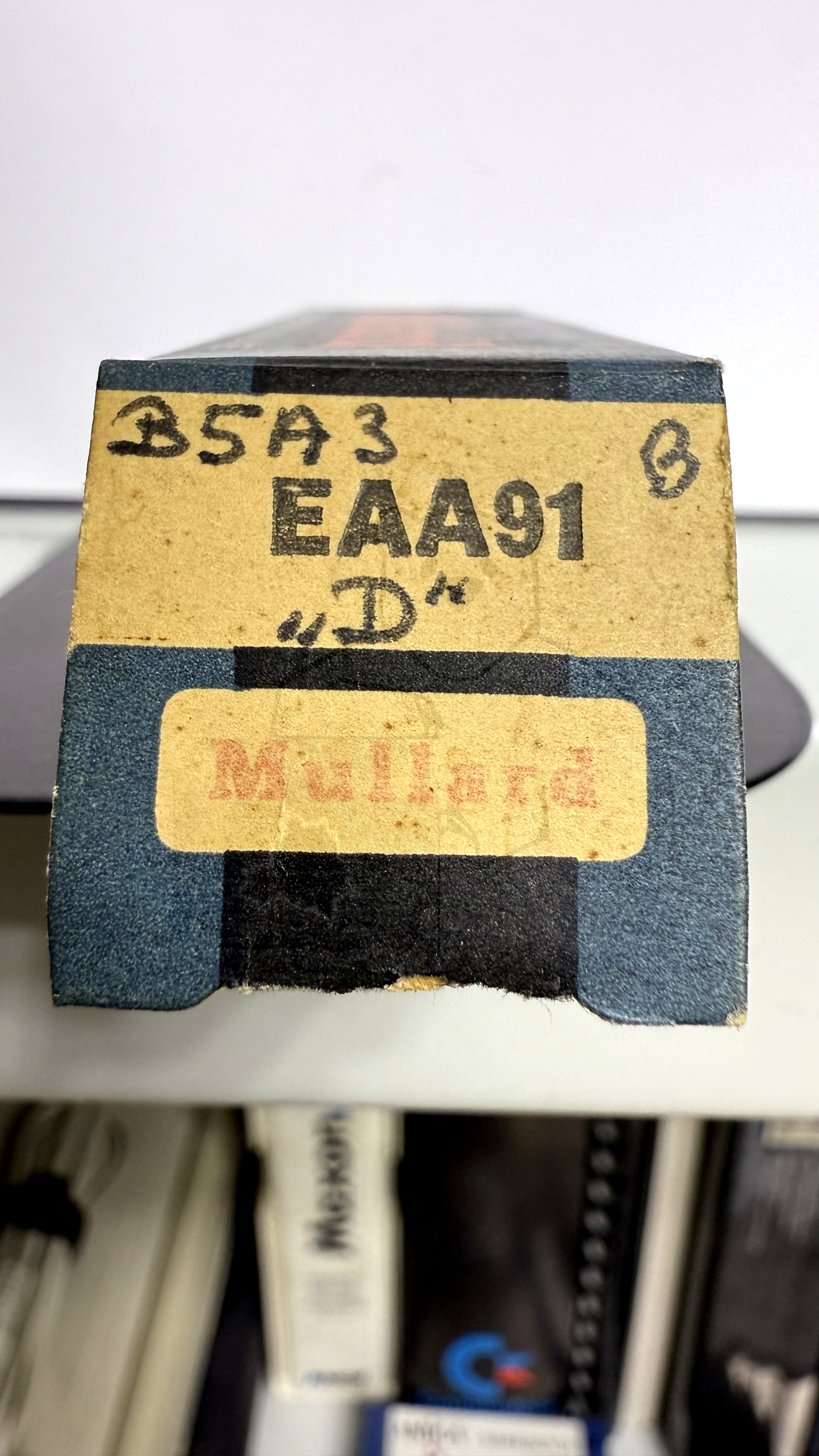

Röhre EAA91 #4117 Verpackung Bild 3

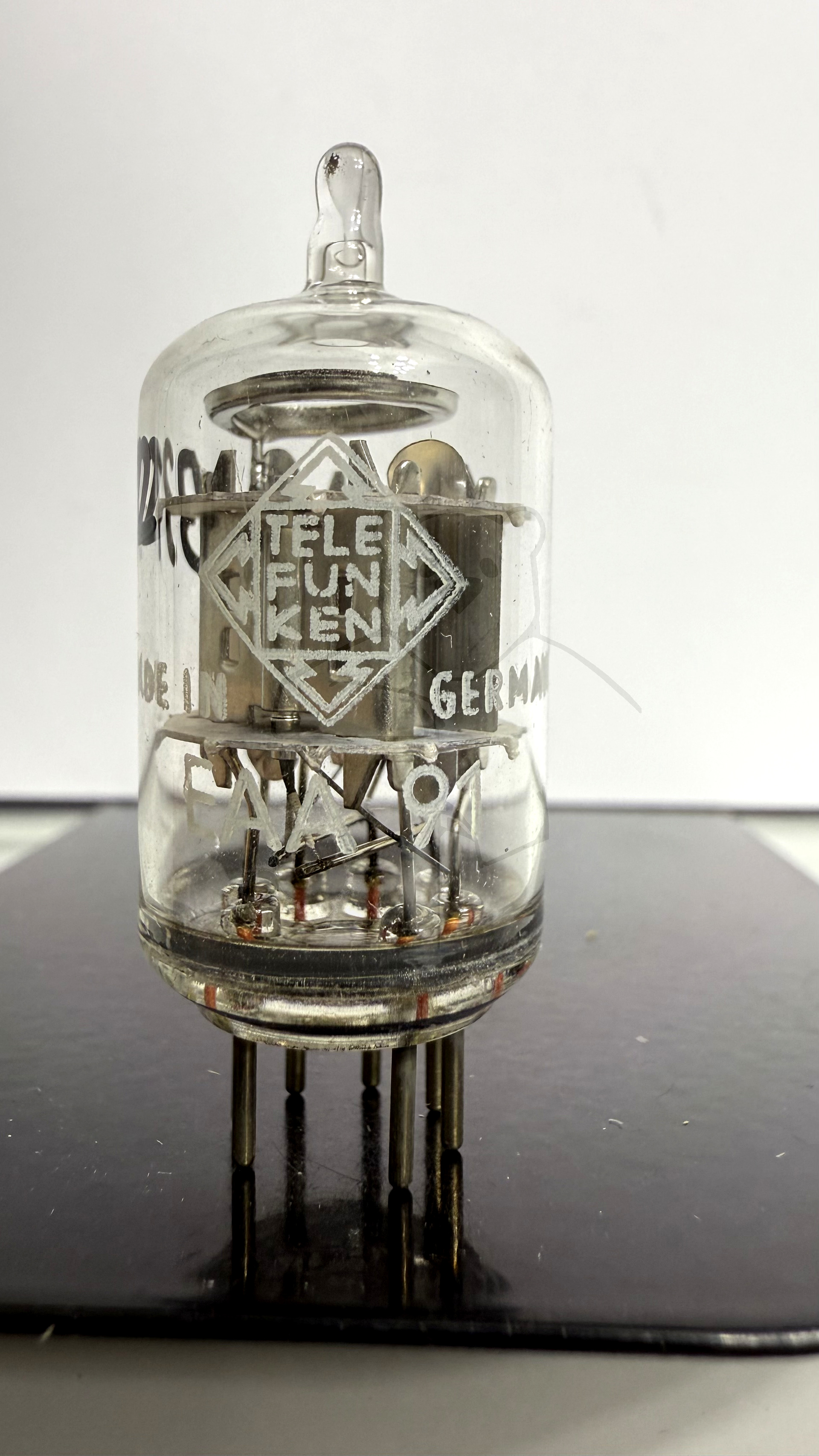

Röhre EAA91 #3372 Bild 1

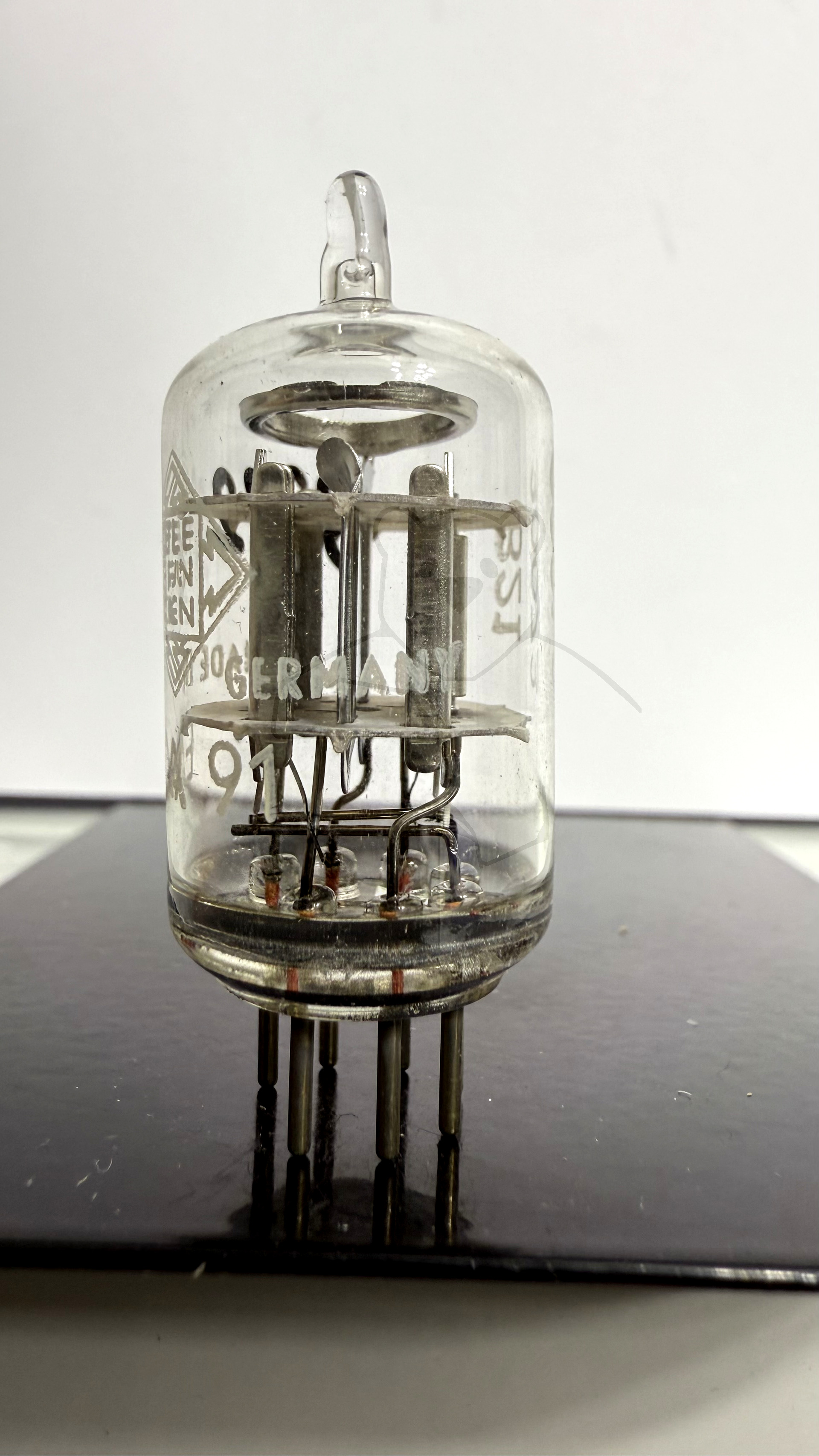

Röhre EAA91 #3372 Bild 2

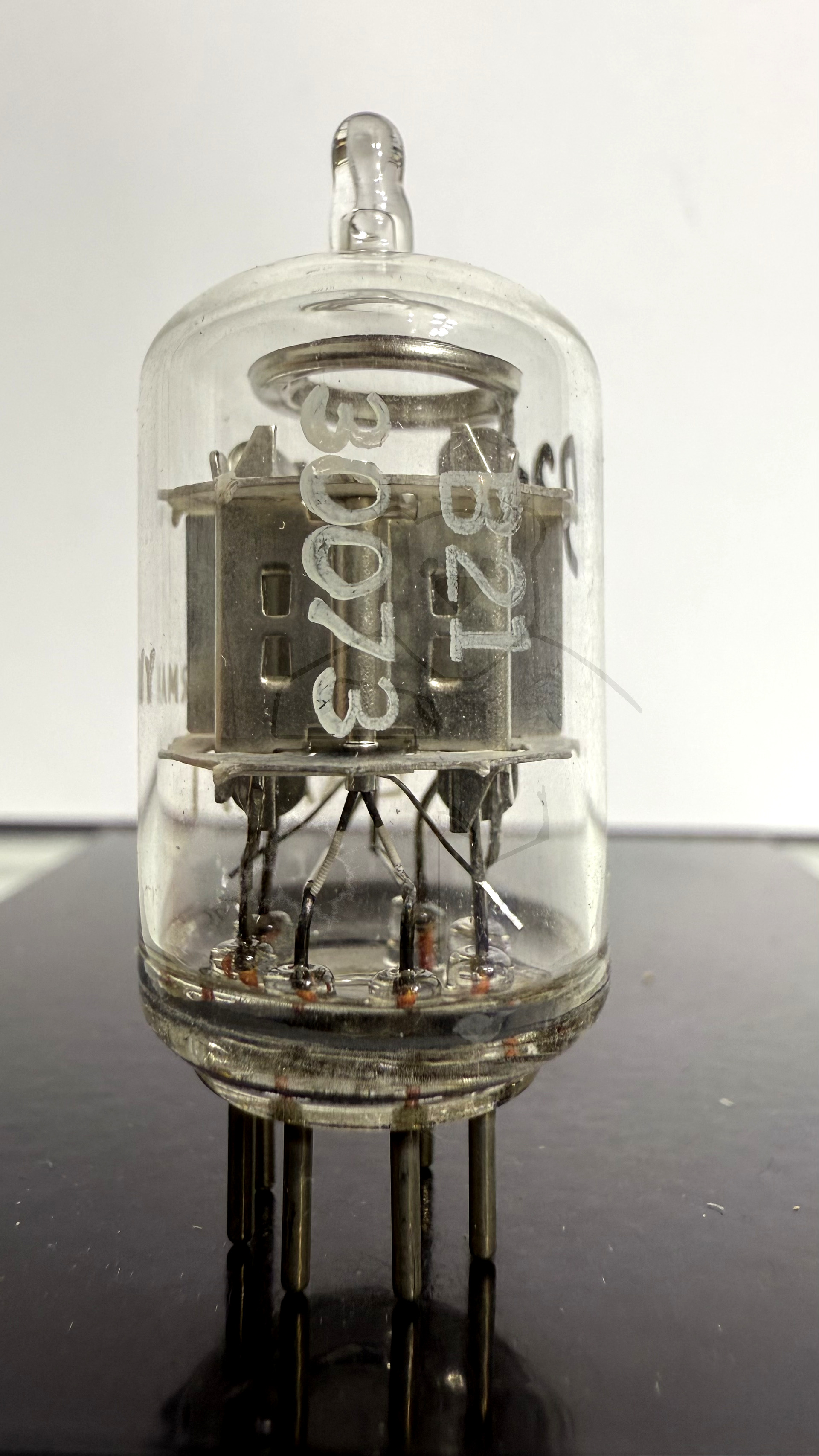

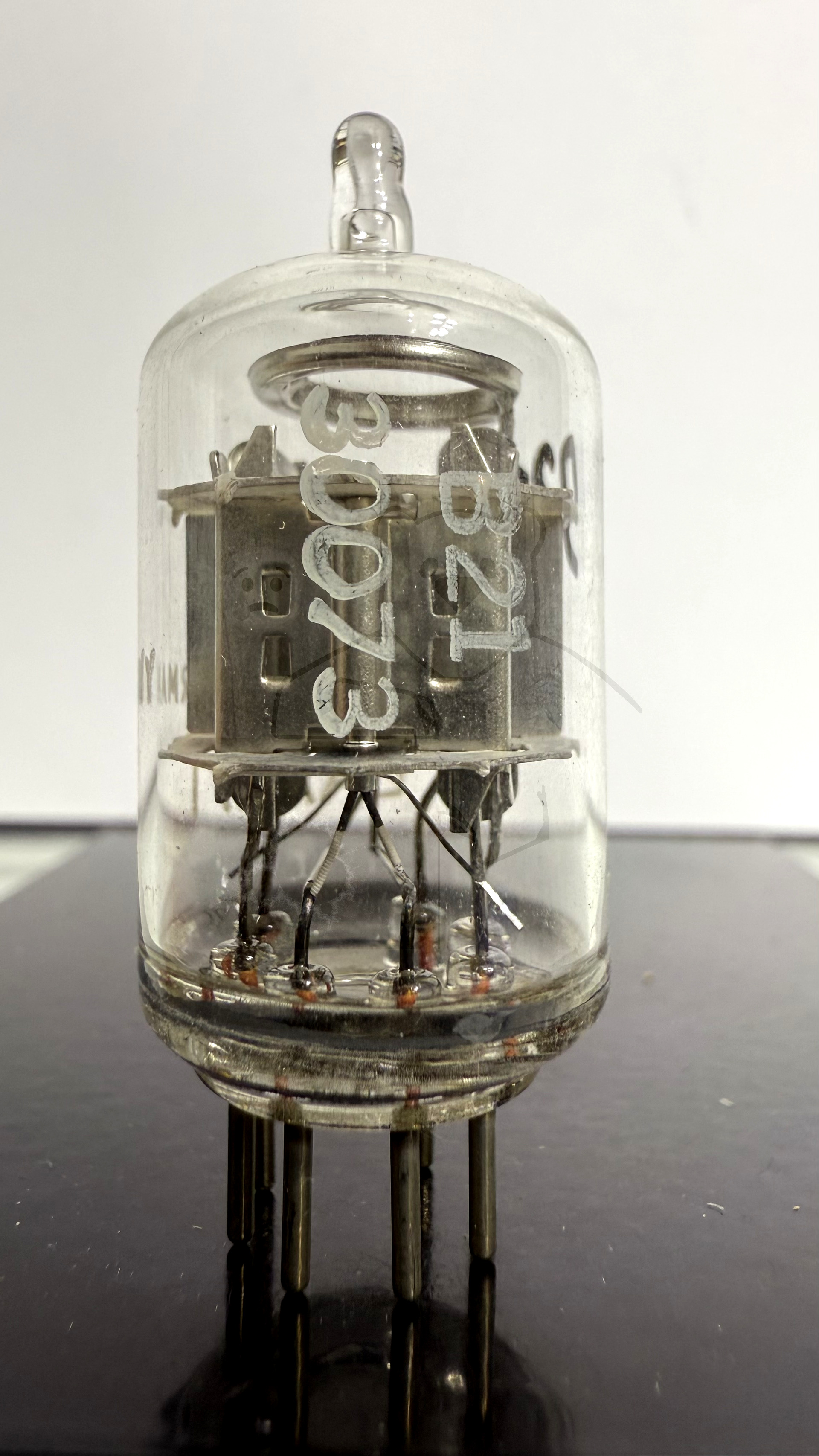

Röhre EAA91 #3372 Bild 3

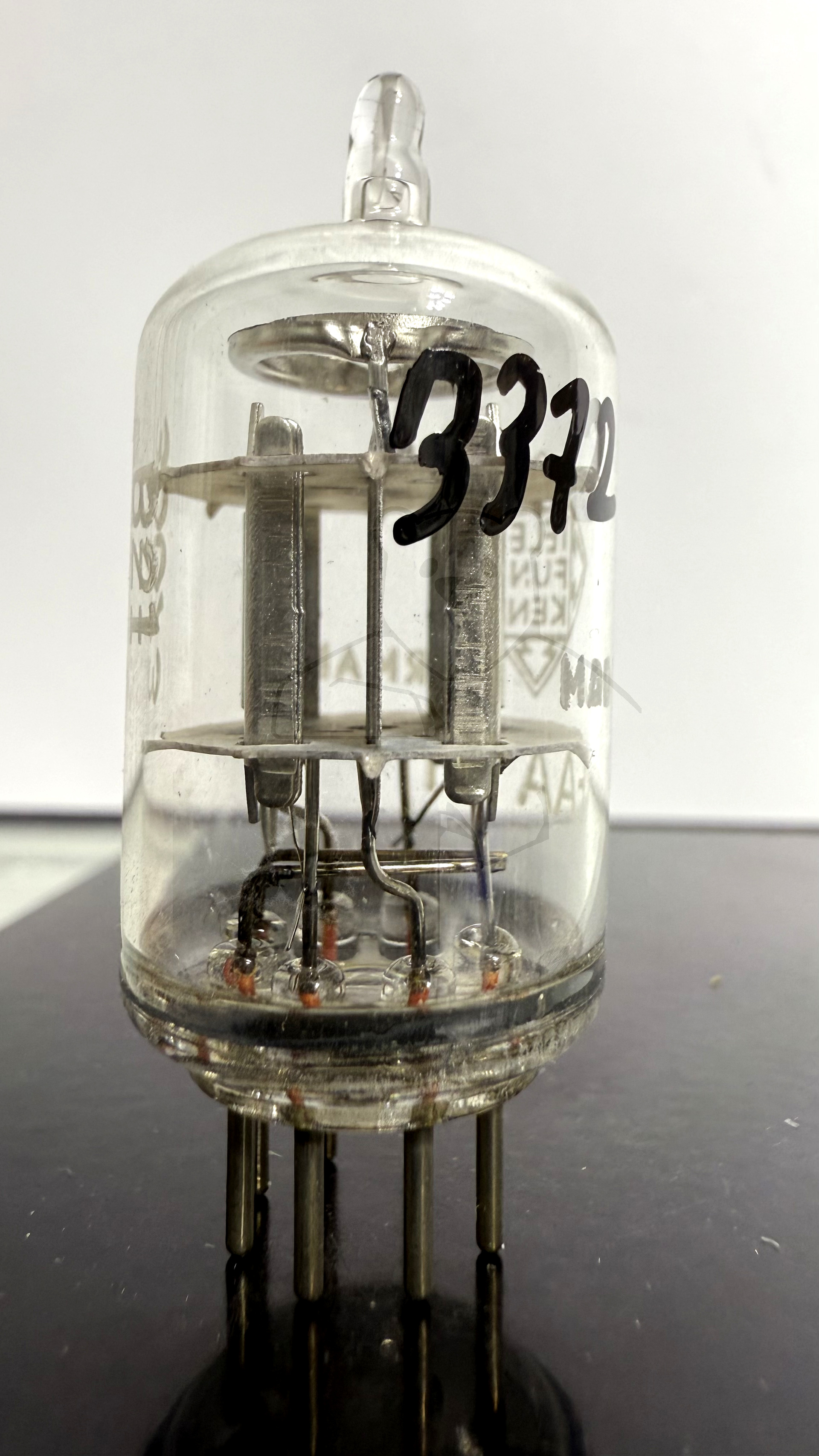

Röhre EAA91 #3372 Bild 4
Röhre EAA91 #3372 Verpackung Bild 1

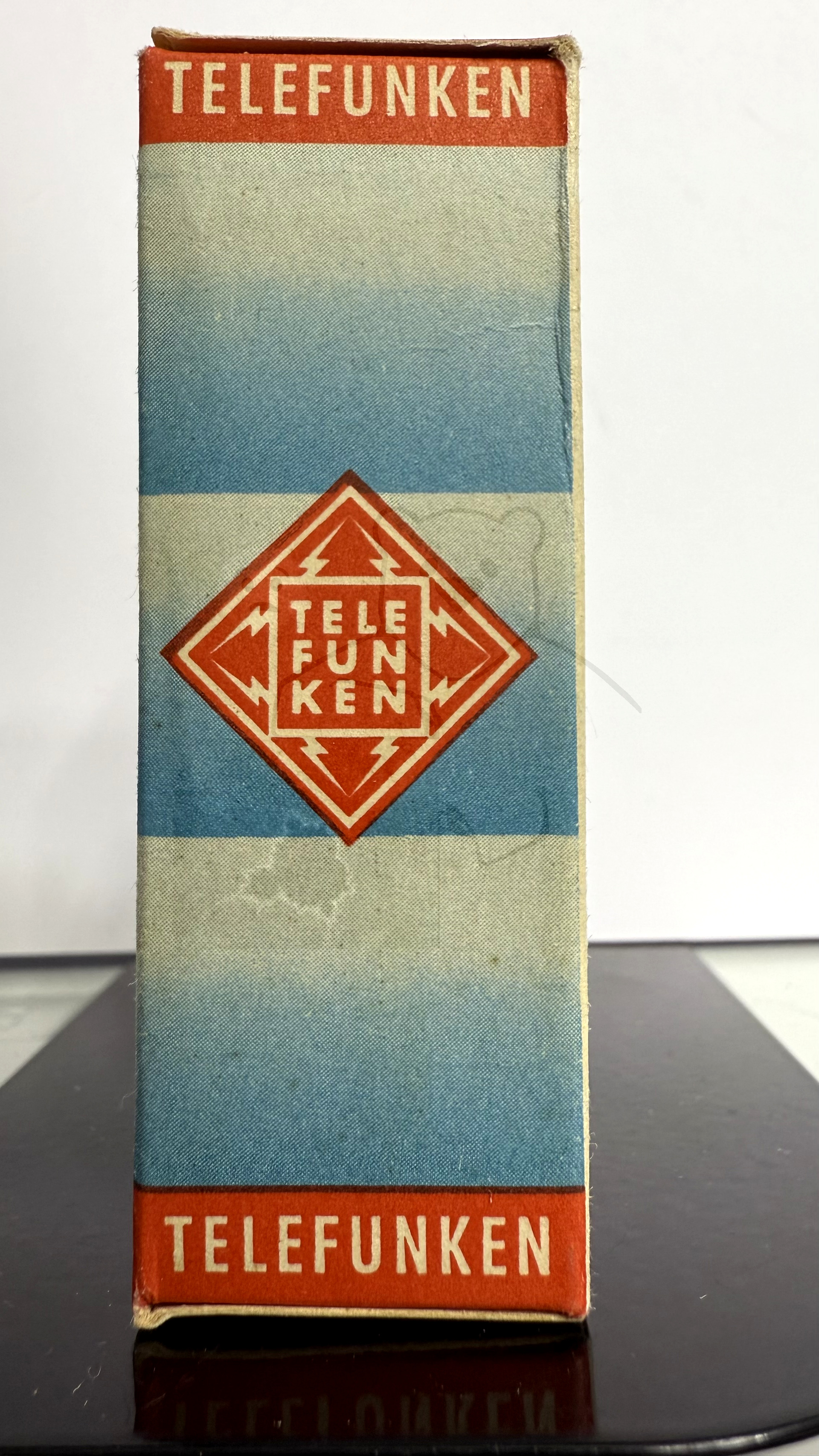

Röhre EAA91 #3372 Verpackung Bild 2

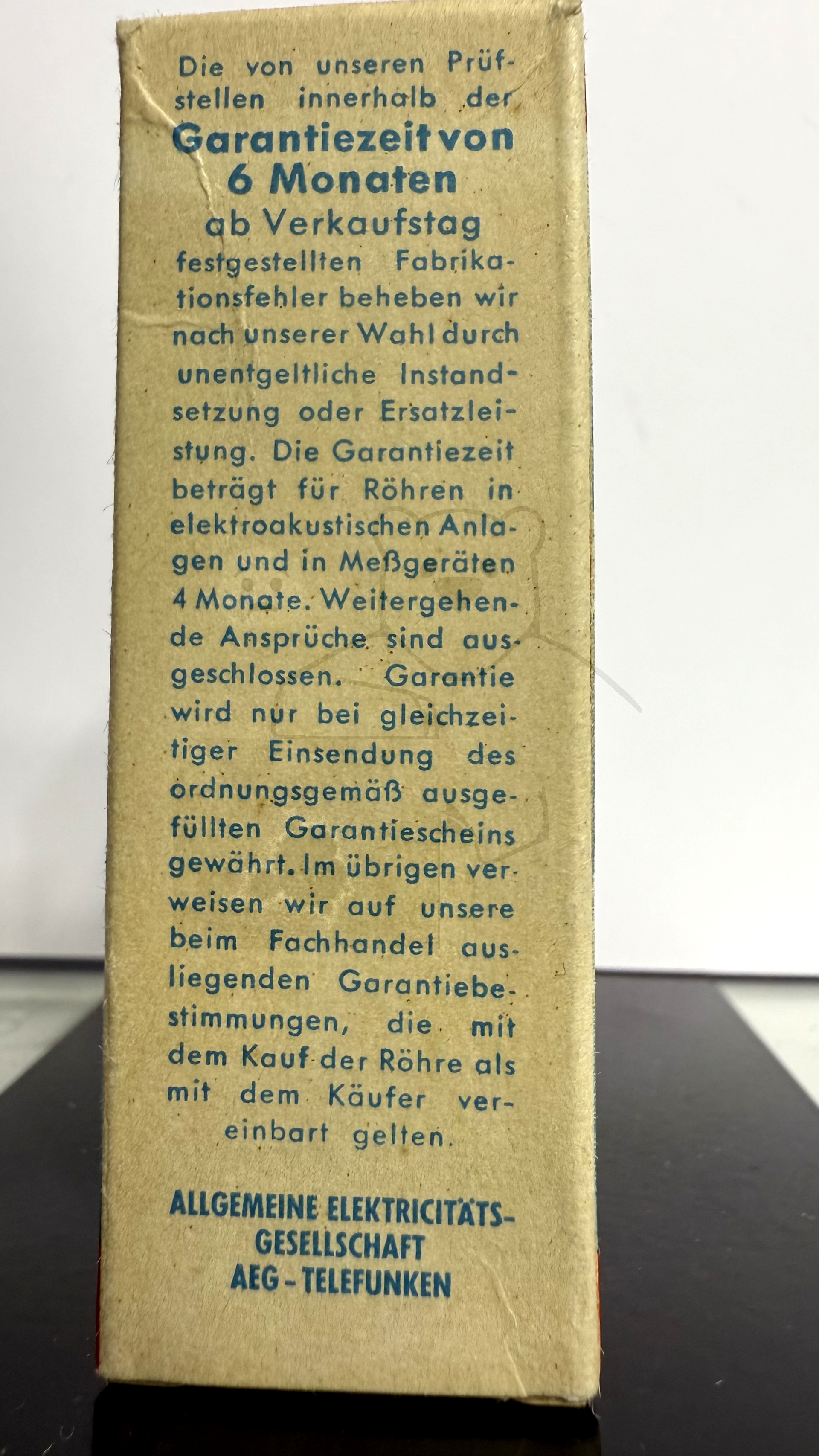

Röhre EAA91 #3372 Verpackung Bild 3

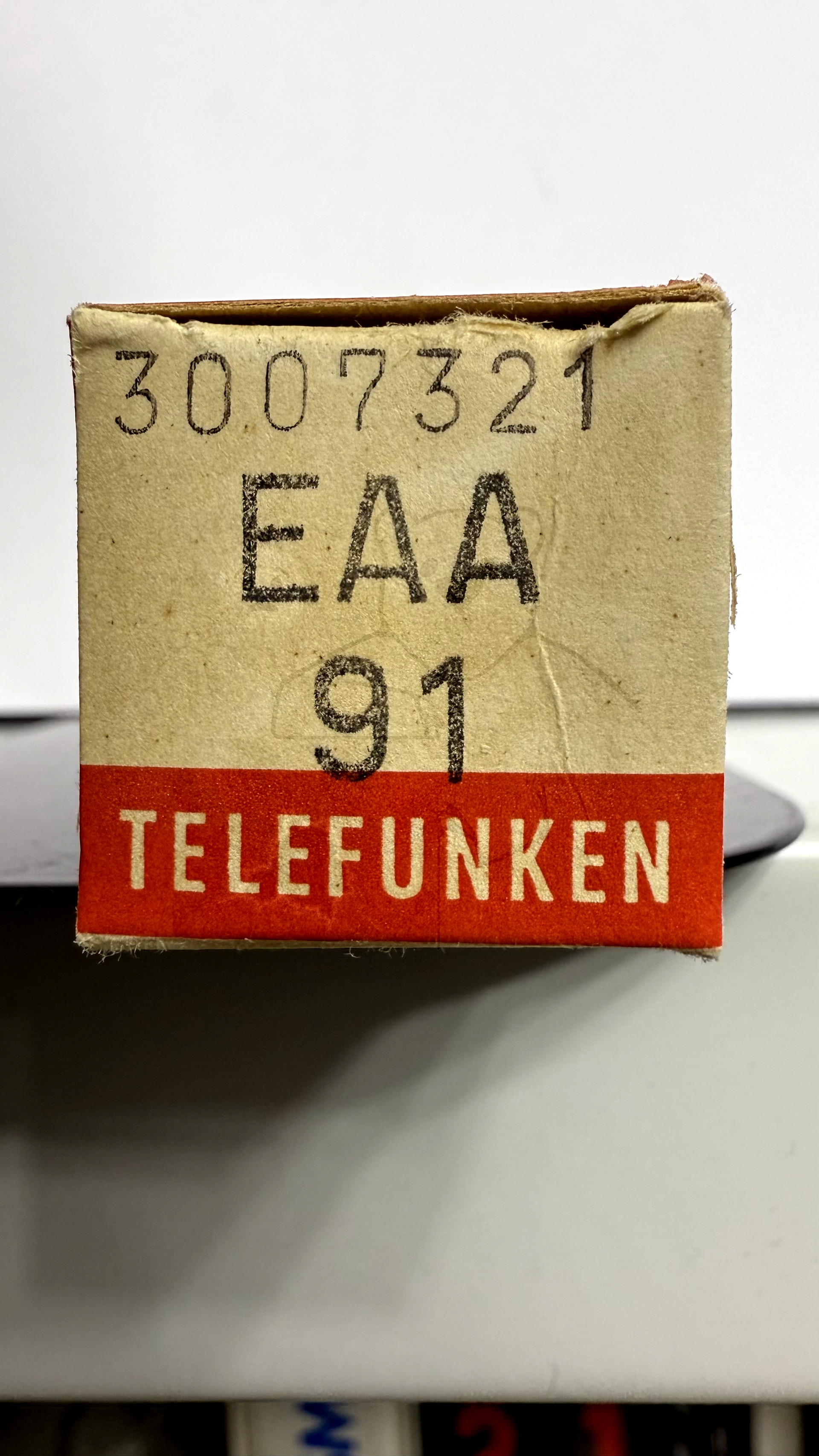

Röhre EAA91 #3372 Verpackung Bild 4

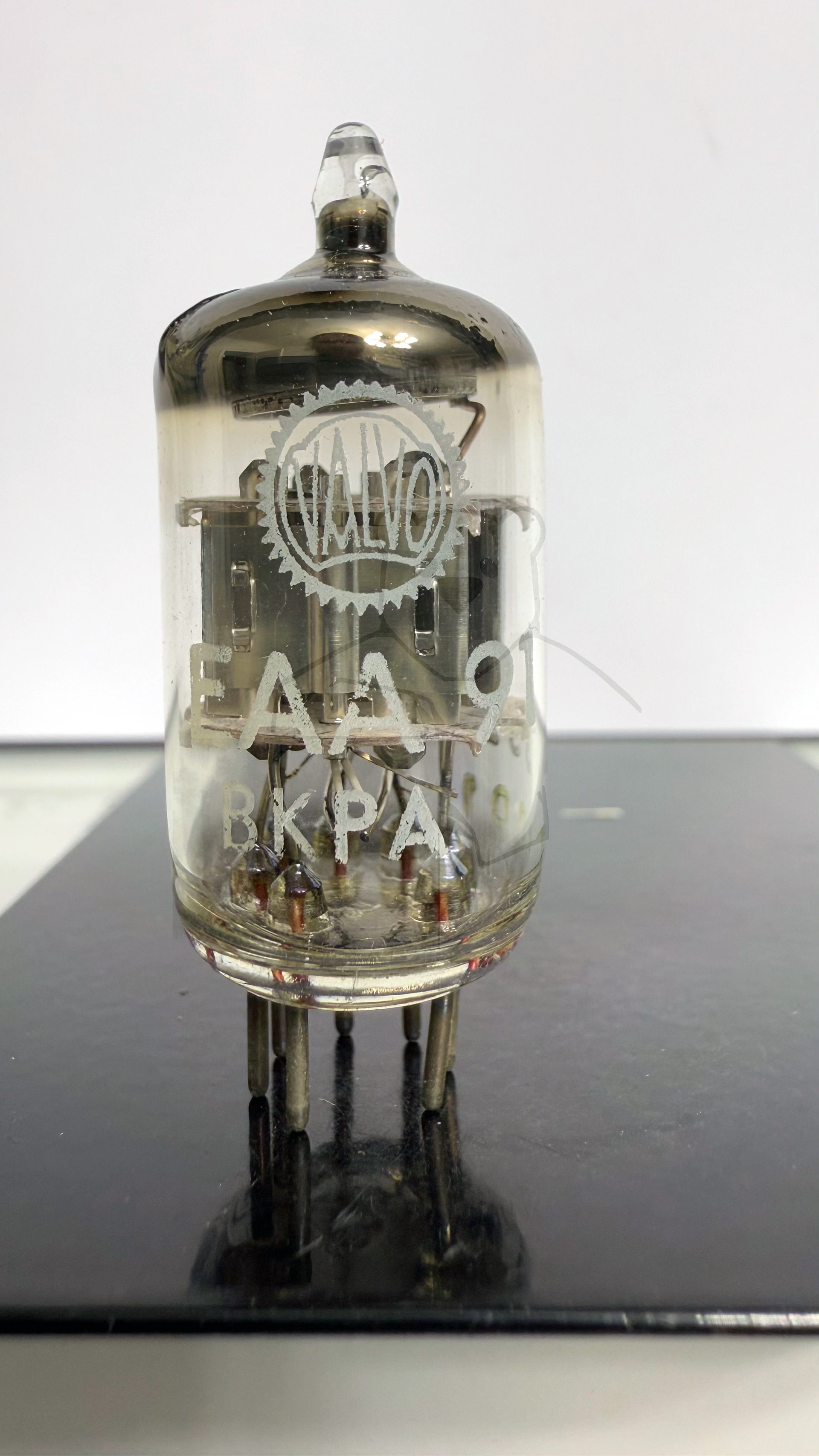

Röhre EAA91 #6710 Bild 1

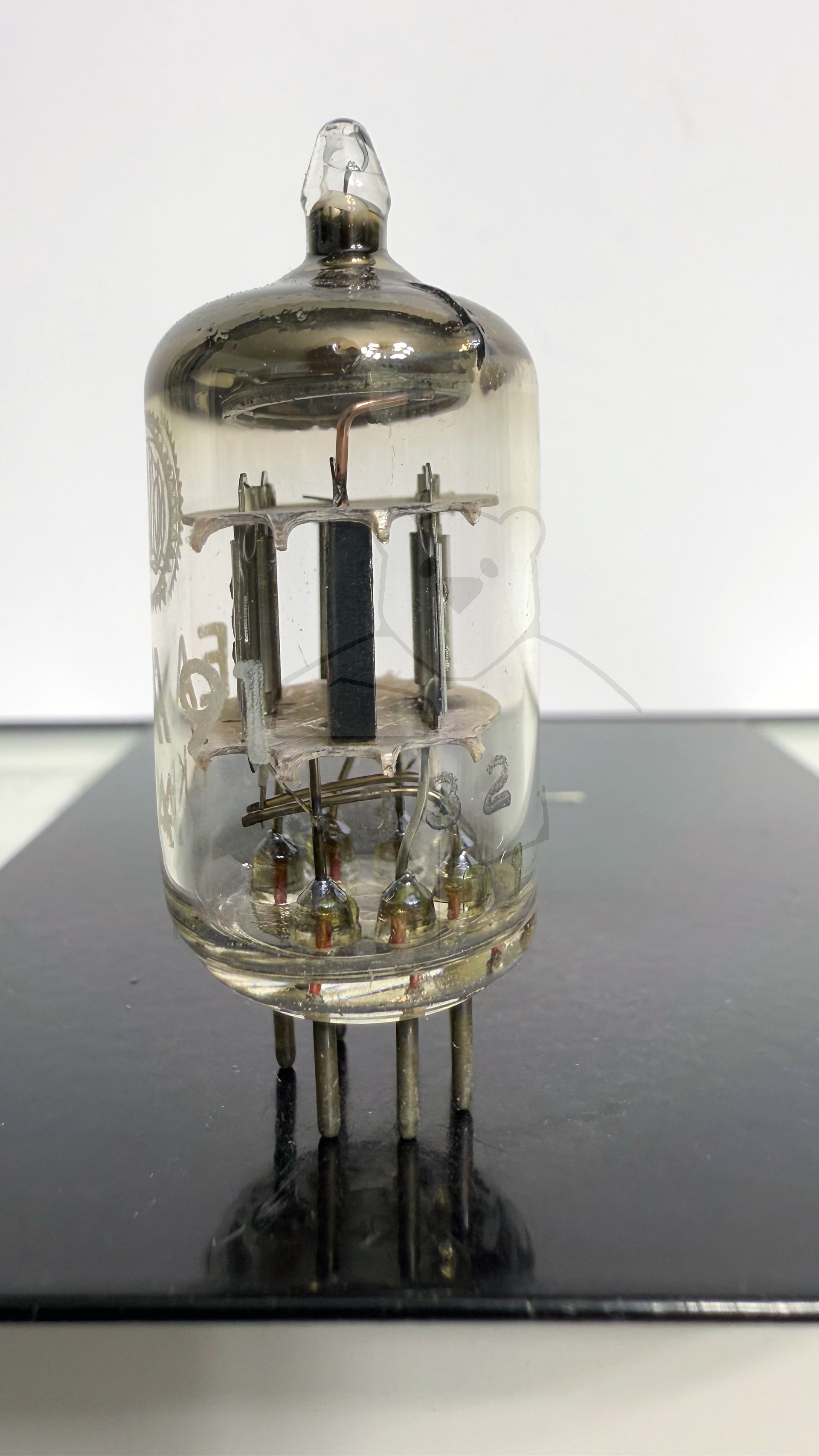

Röhre EAA91 #6710 Bild 2

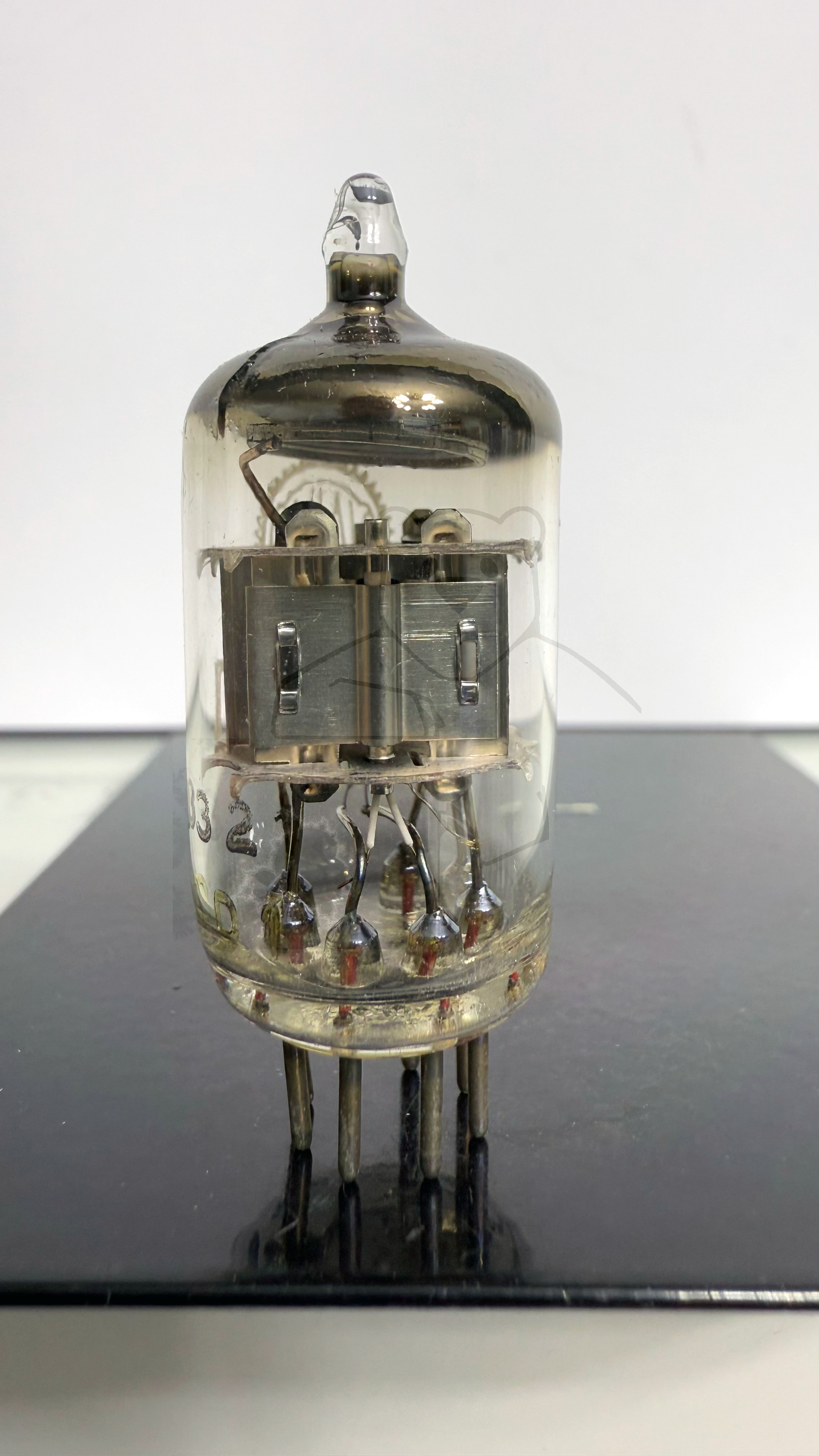

Röhre EAA91 #6710 Bild 3

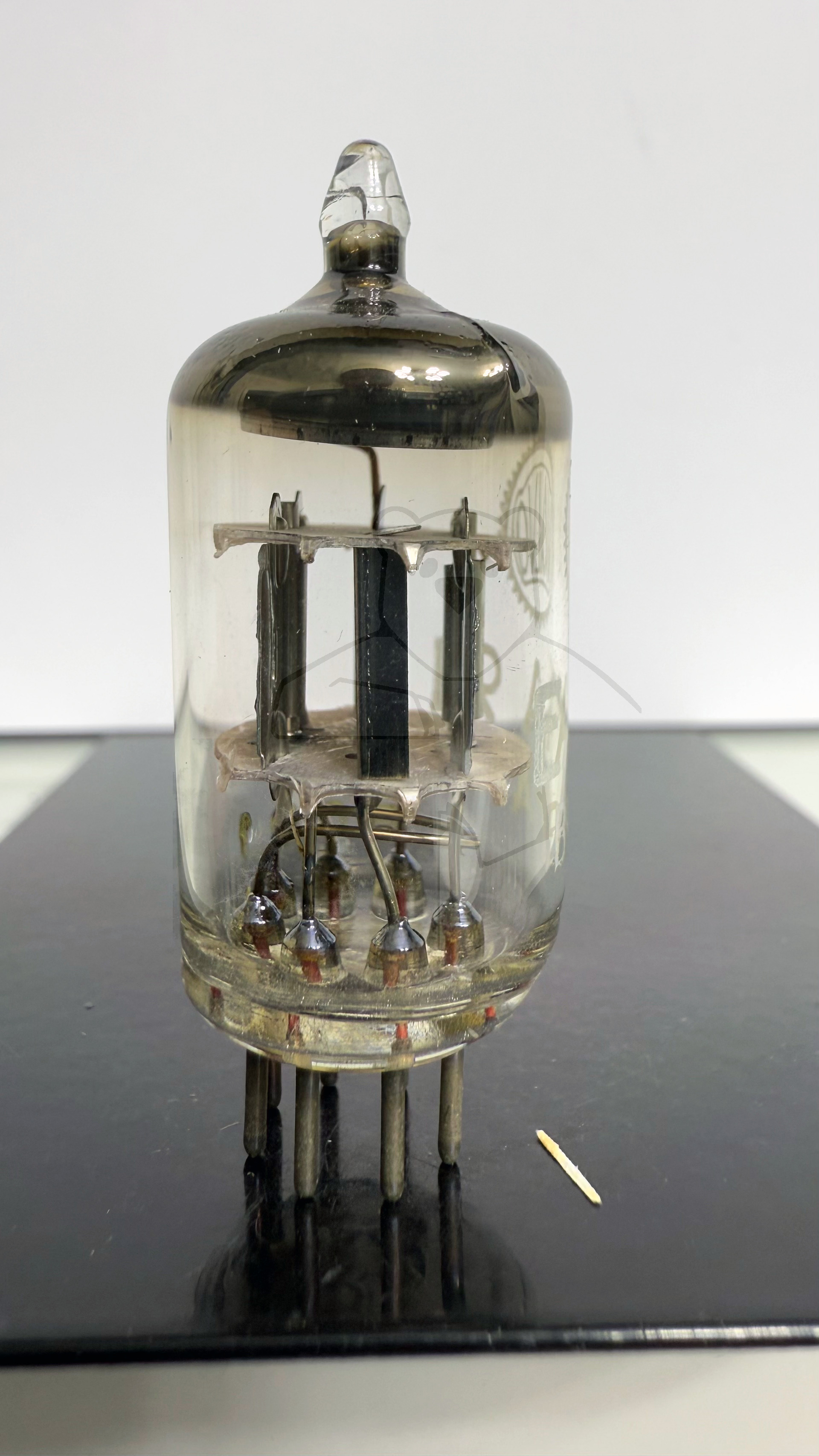

Röhre EAA91 #6710 Bild 4
Röhre EAA91 #6710 Verpackung Bild 1
Röhre EAA91 #6710 Verpackung Bild 2
Röhre EAA91 #6710 Verpackung Bild 3

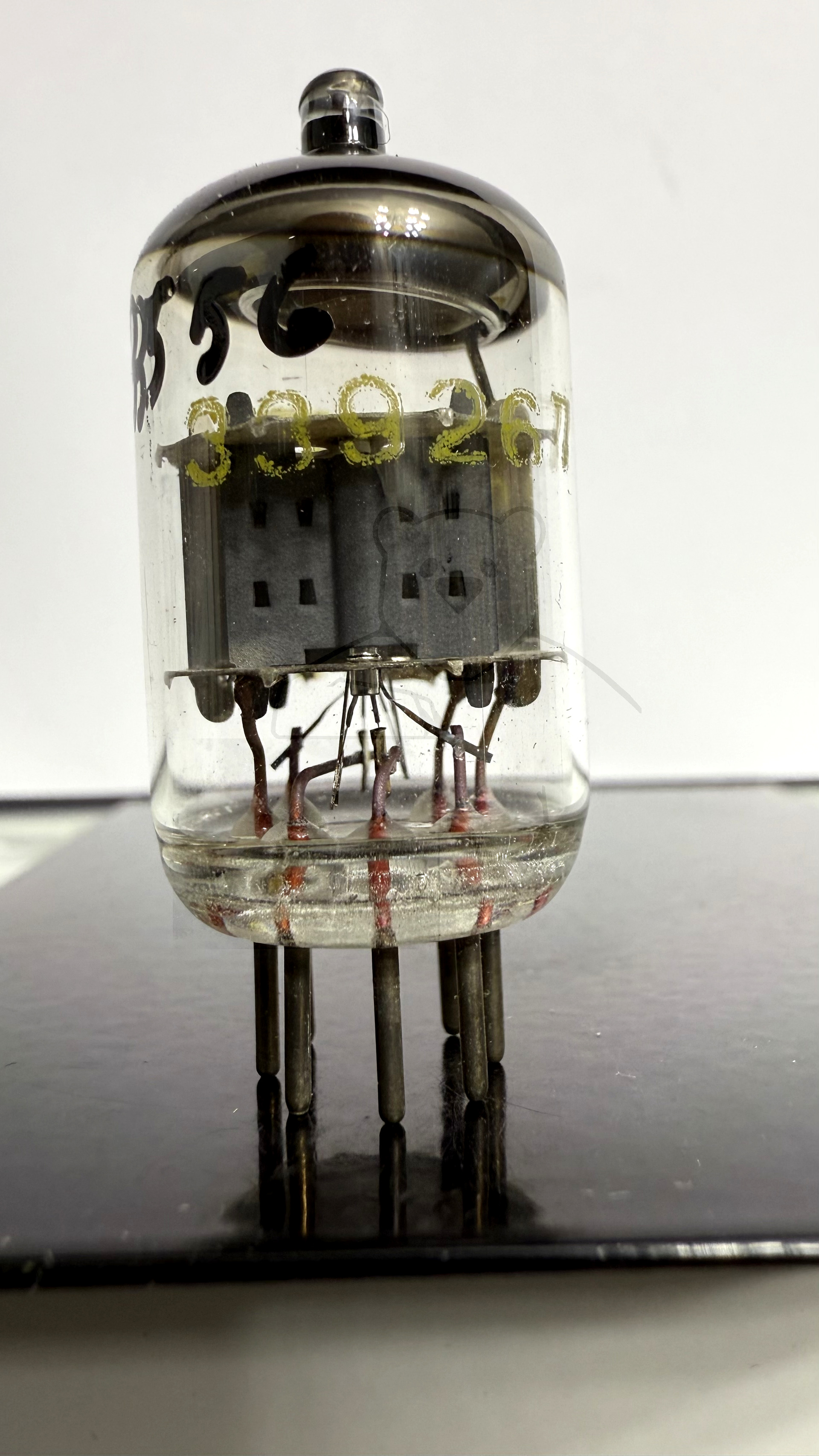

Röhre EAA91 #3556 Bild 1

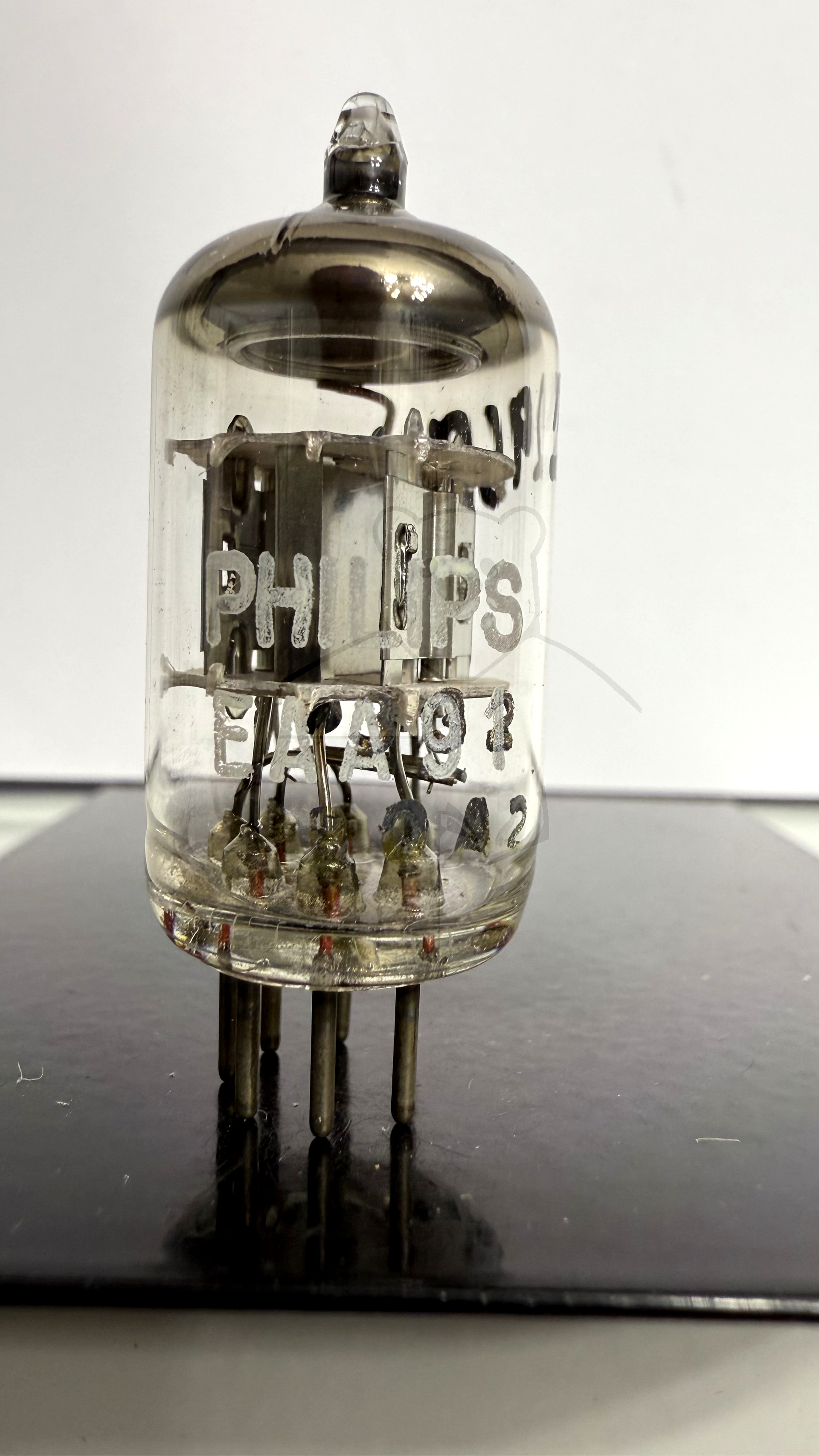

Röhre EAA91 #2969 Bild 1

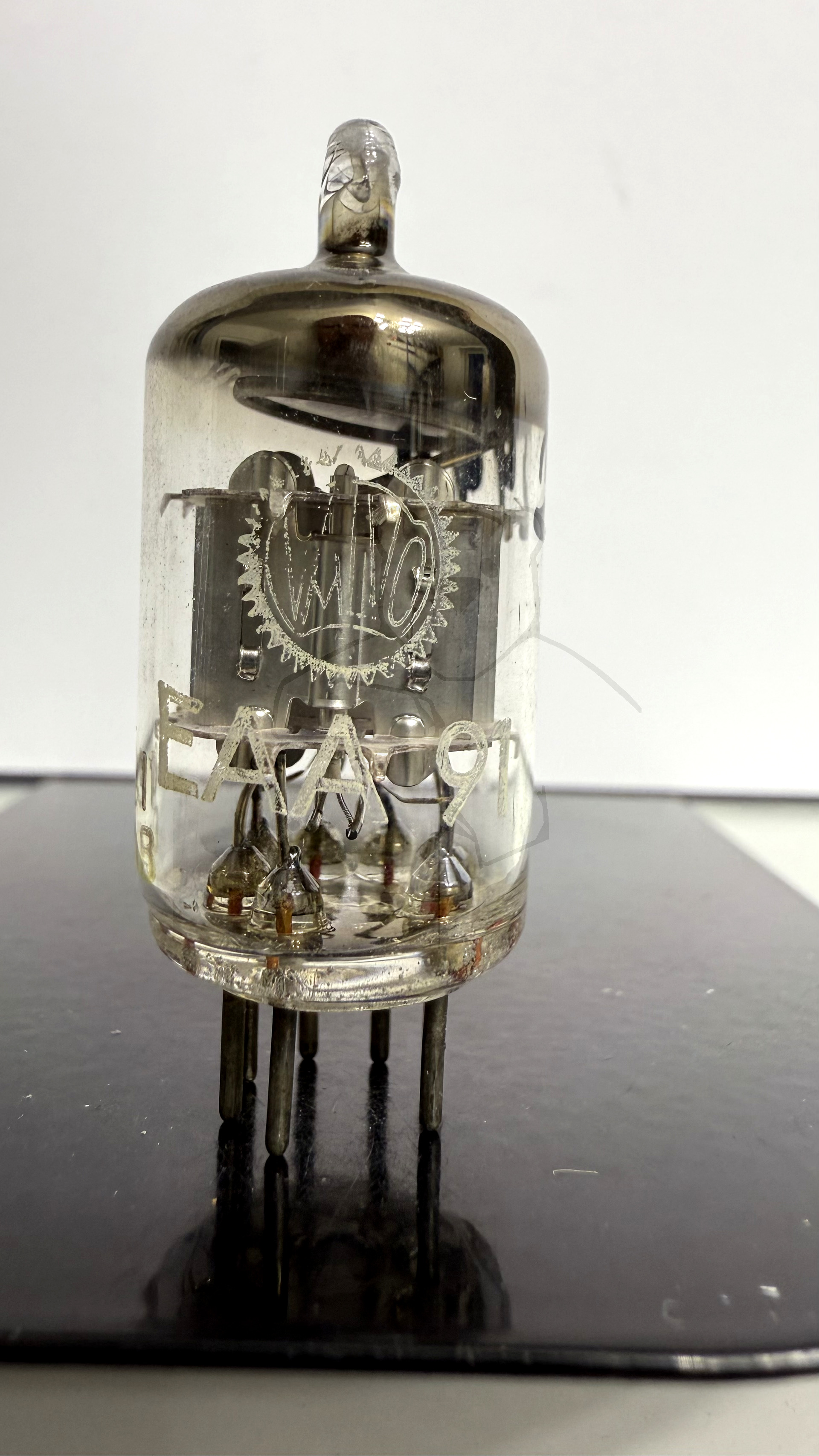

Röhre EAA91 #2998 Bild 1

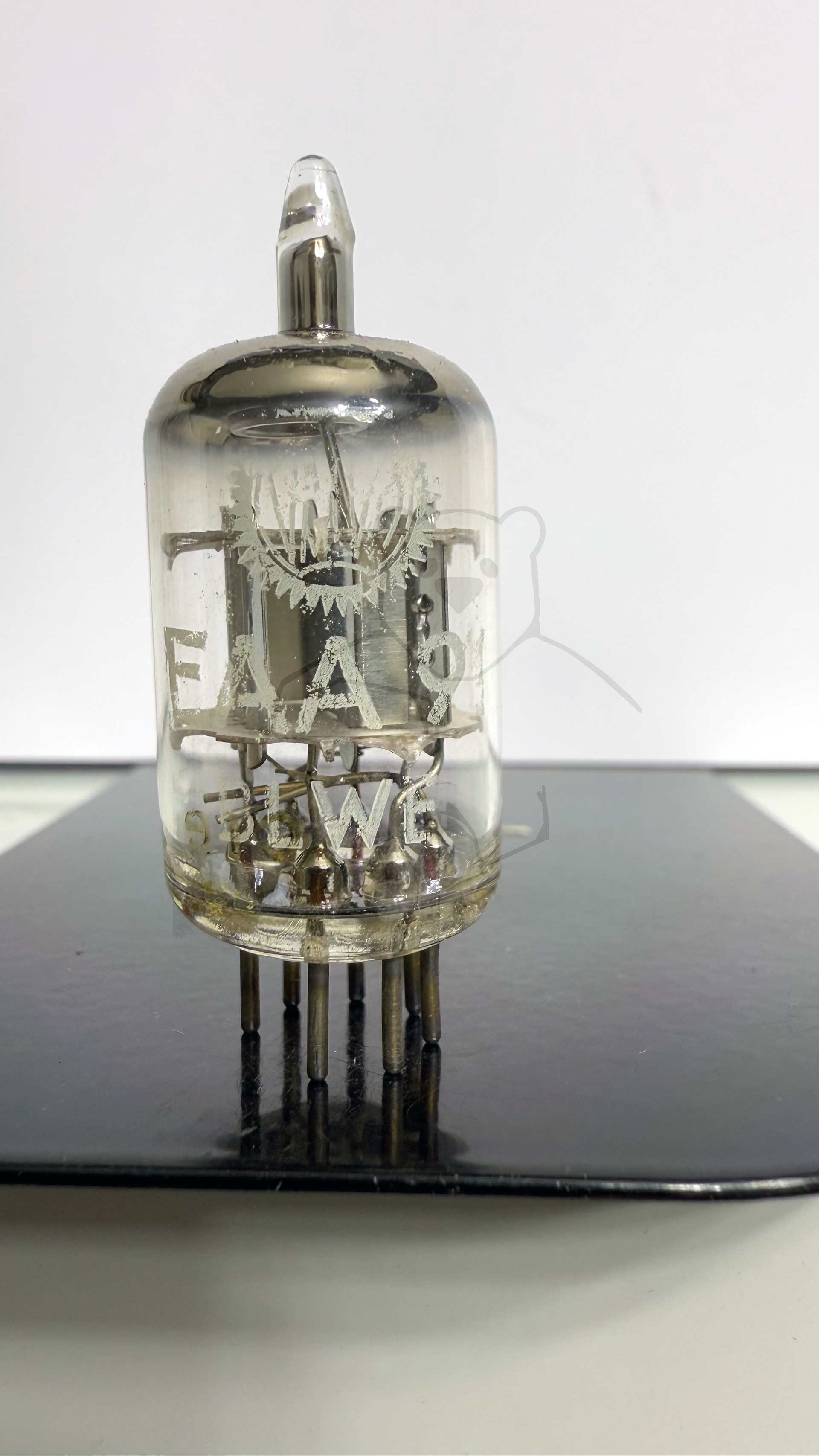

Röhre EAA91 #5932 Bild 1

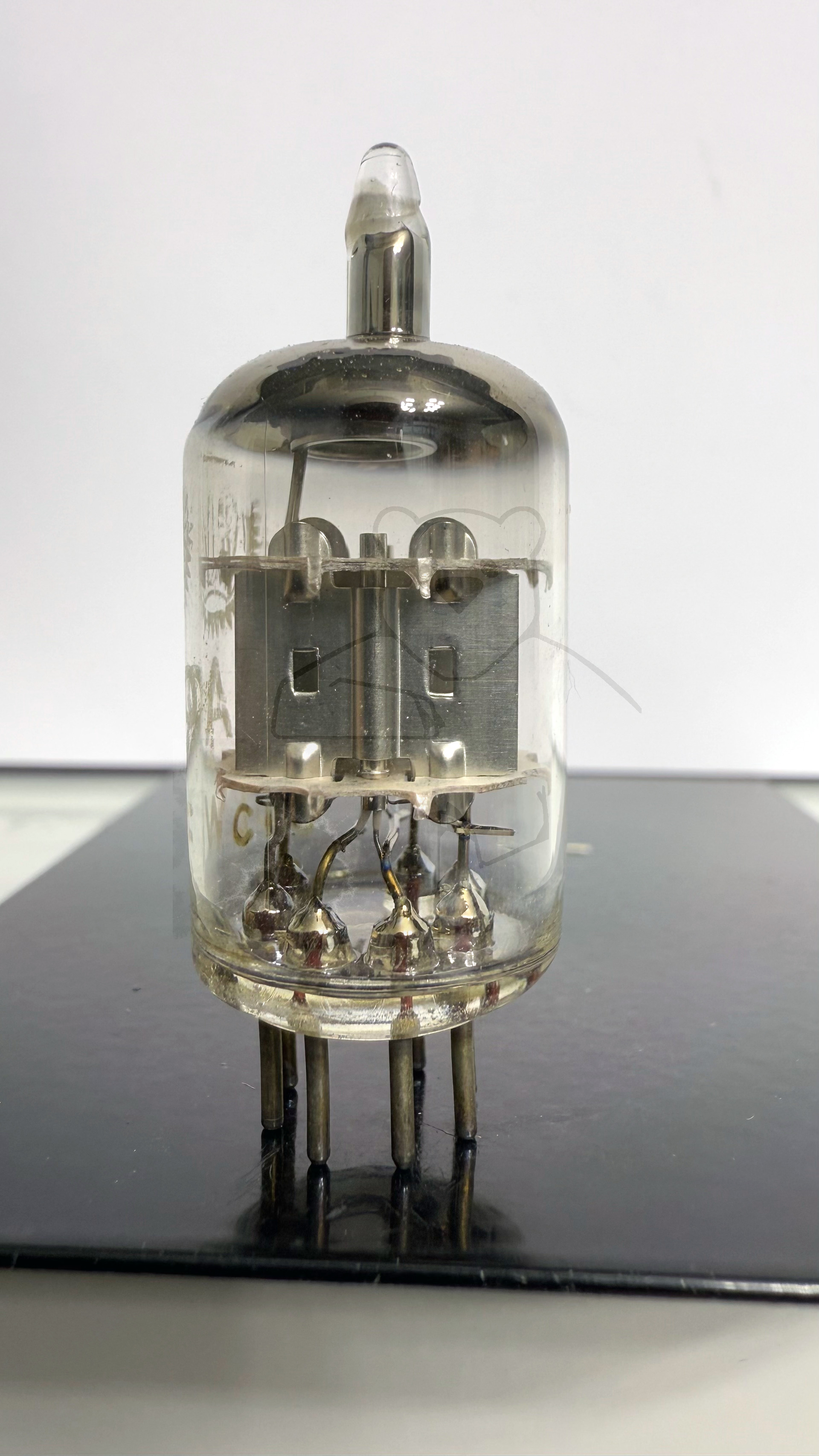

Röhre EAA91 #5932 Bild 2

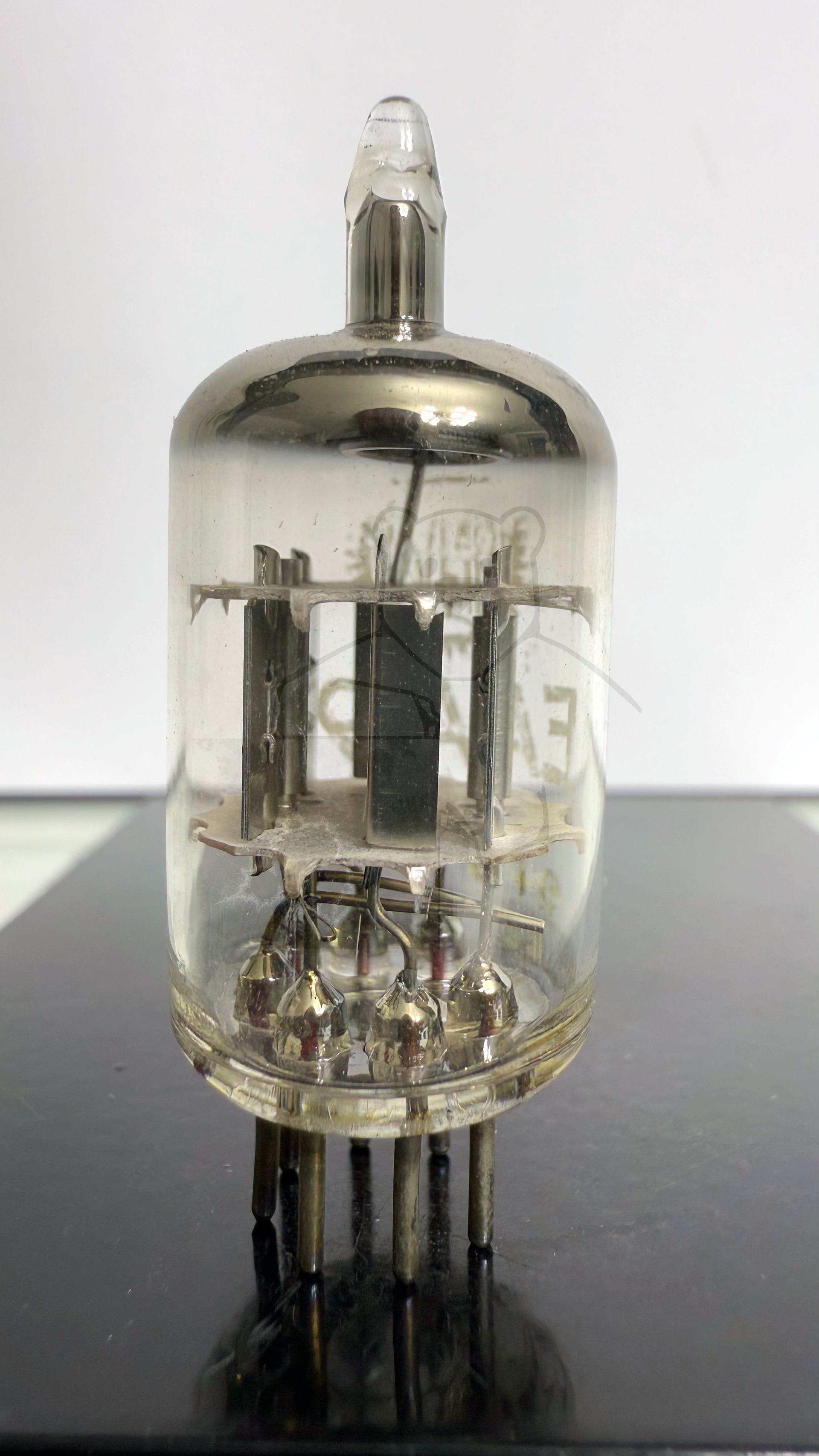

Röhre EAA91 #5932 Bild 3
Röhre EAA91 #5932 Verpackung Bild 1
Röhre EAA91 #5932 Verpackung Bild 2
Röhre EAA91 #5932 Verpackung Bild 3

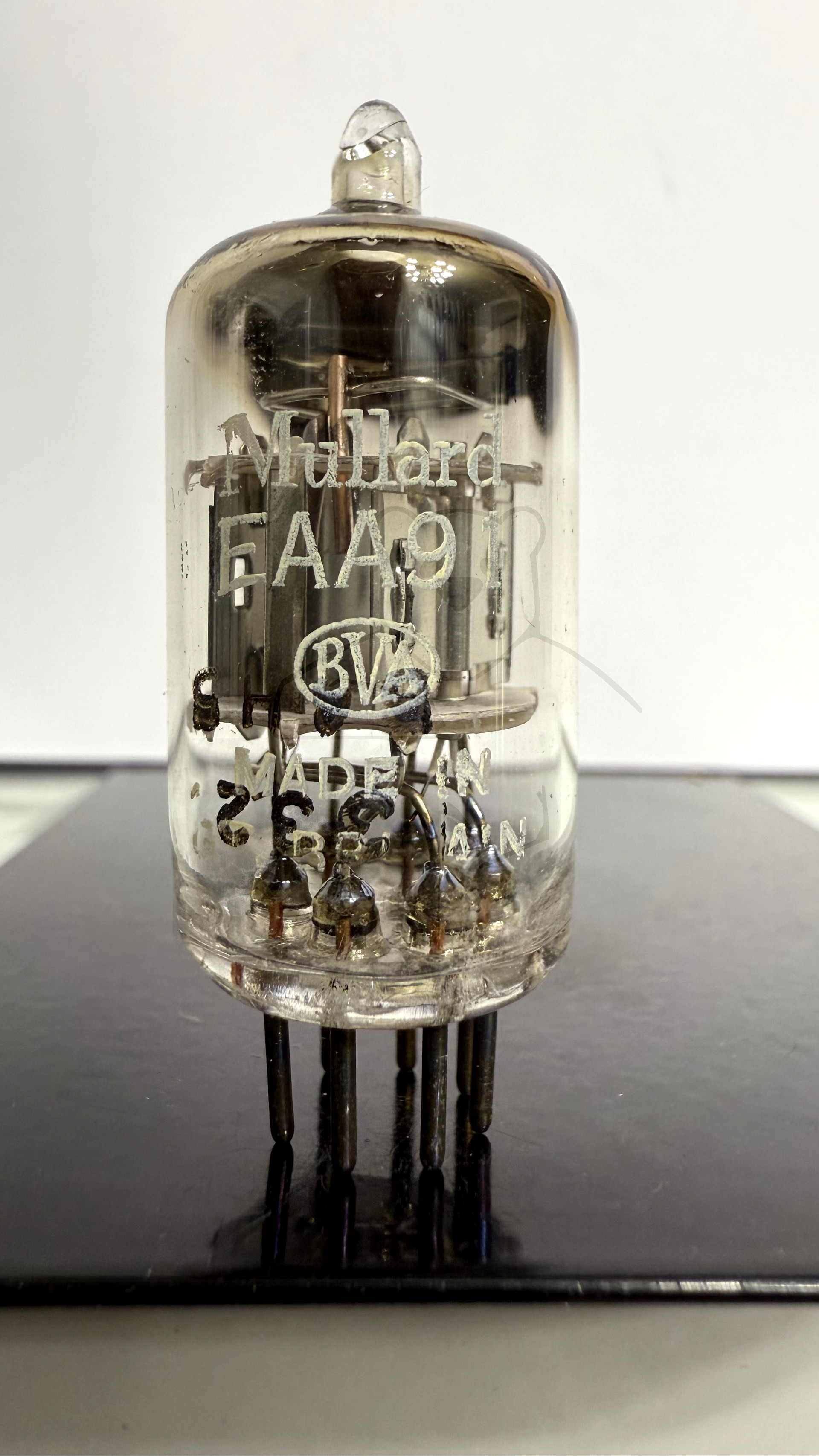

Röhre EAA91 #4079 Bild 1

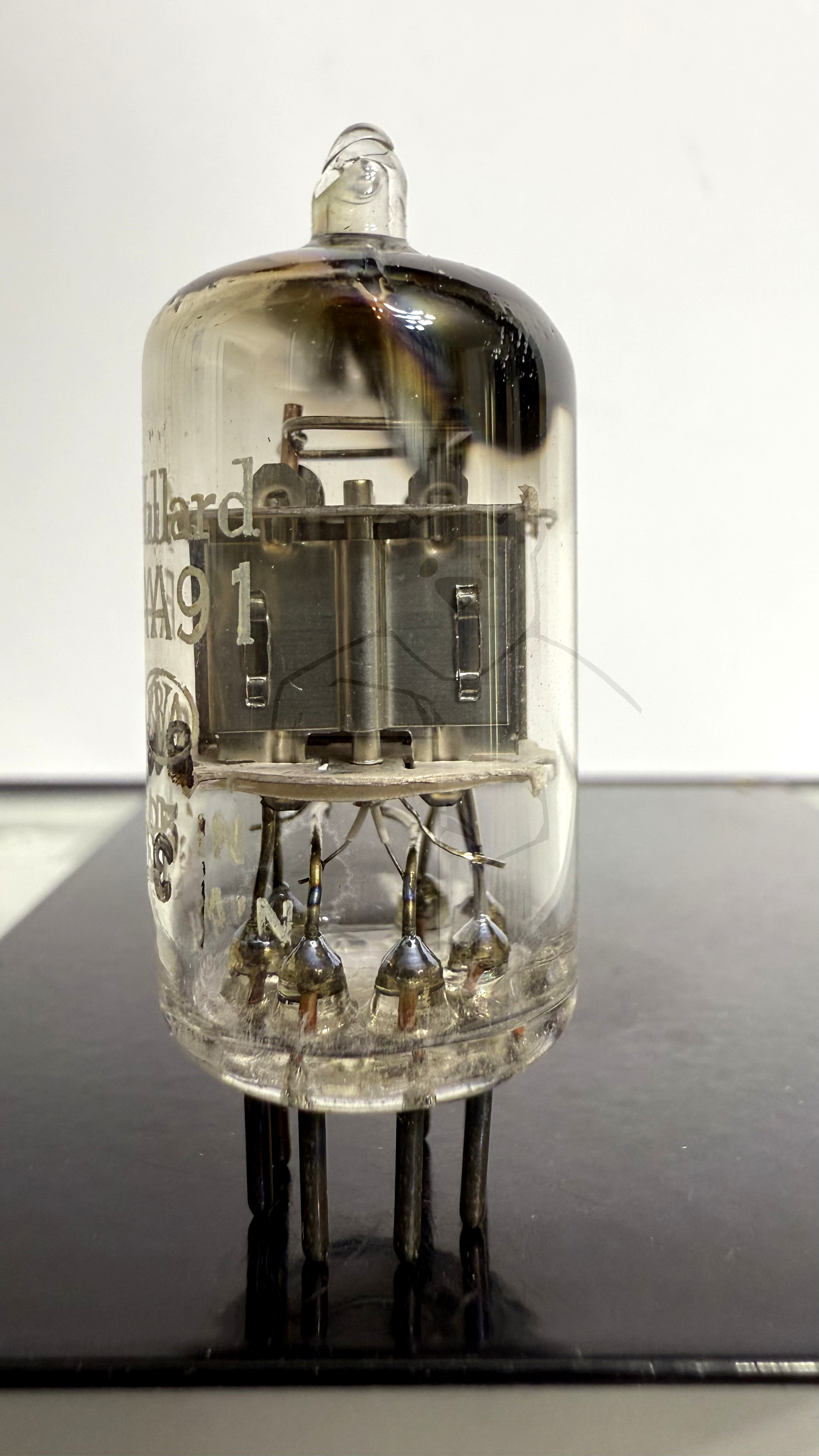

Röhre EAA91 #4079 Bild 2

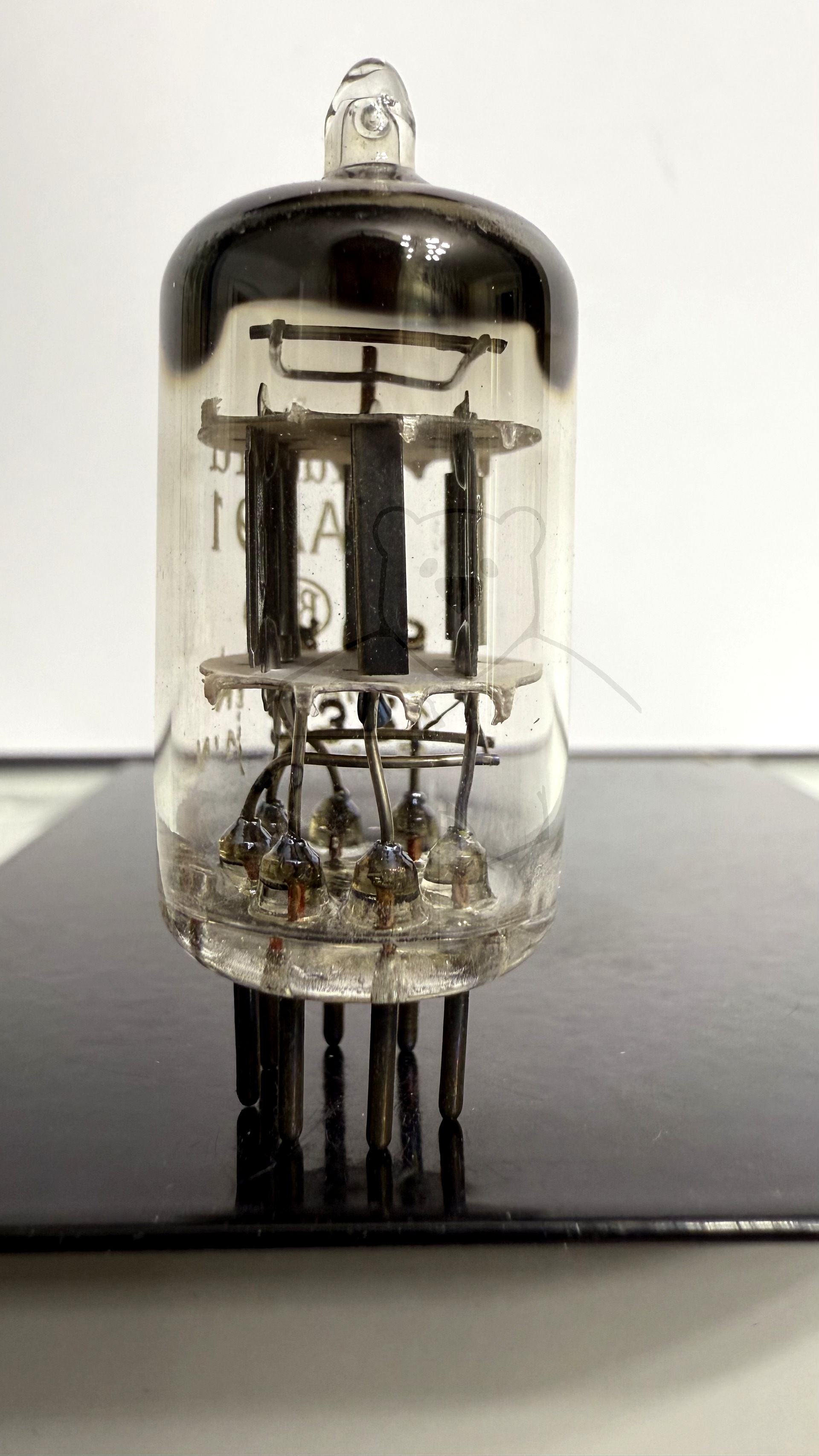

Röhre EAA91 #4079 Bild 3
Röhre EAA91 #4079 Verpackung Bild 1
Röhre EAA91 #4079 Verpackung Bild 2

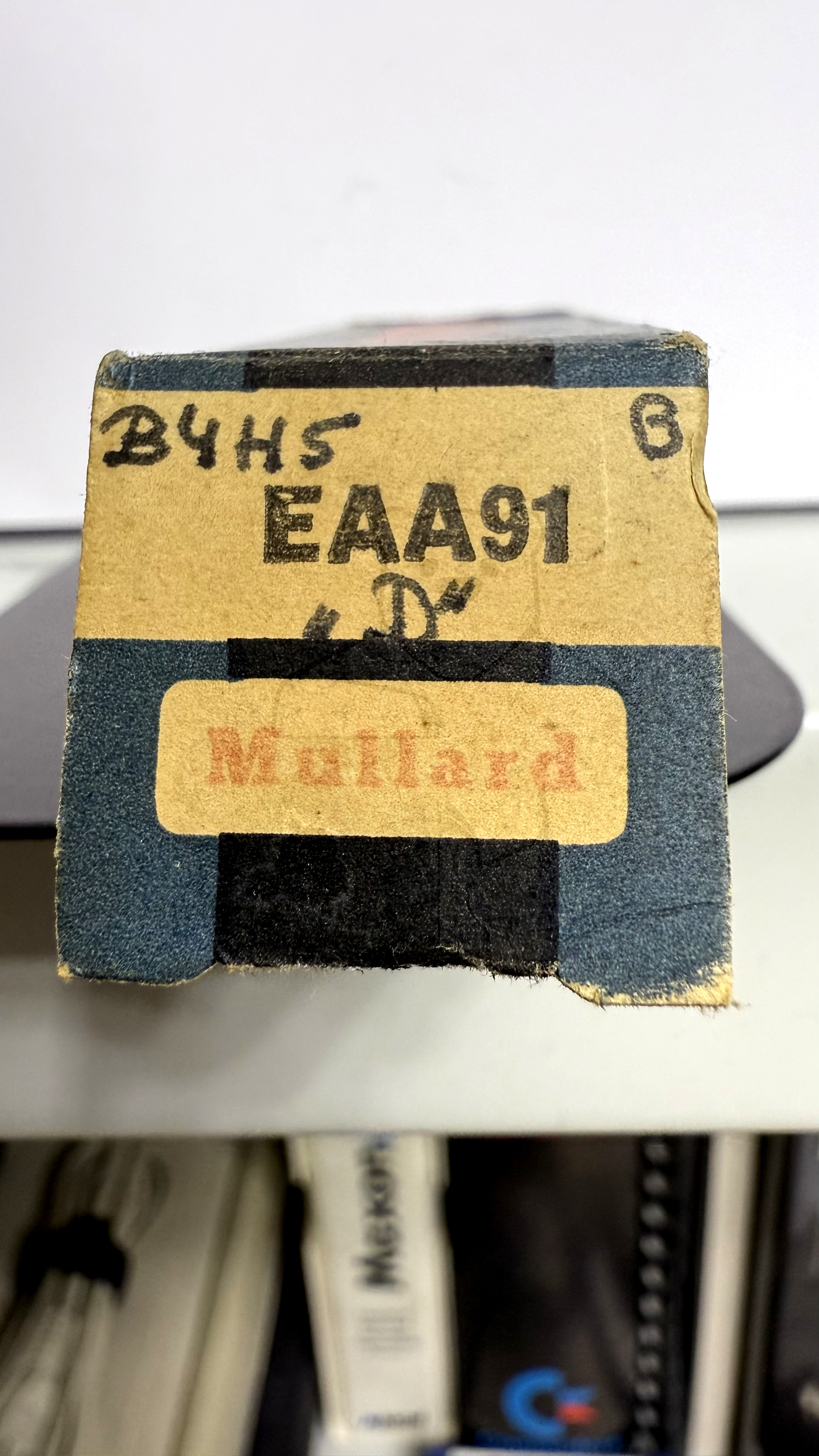

Röhre EAA91 #4079 Verpackung Bild 3

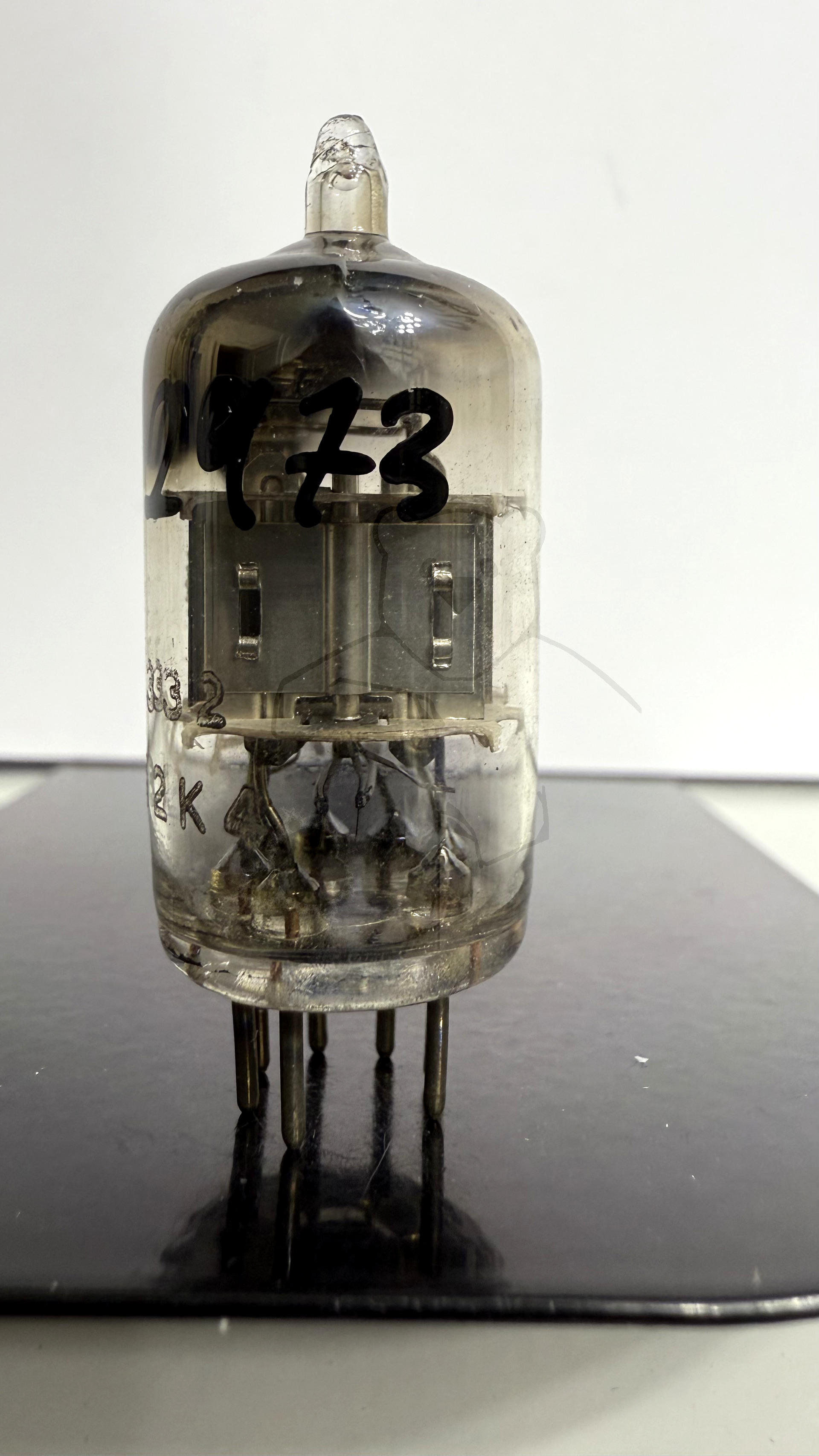

Röhre EAA91 #2973 Bild 1

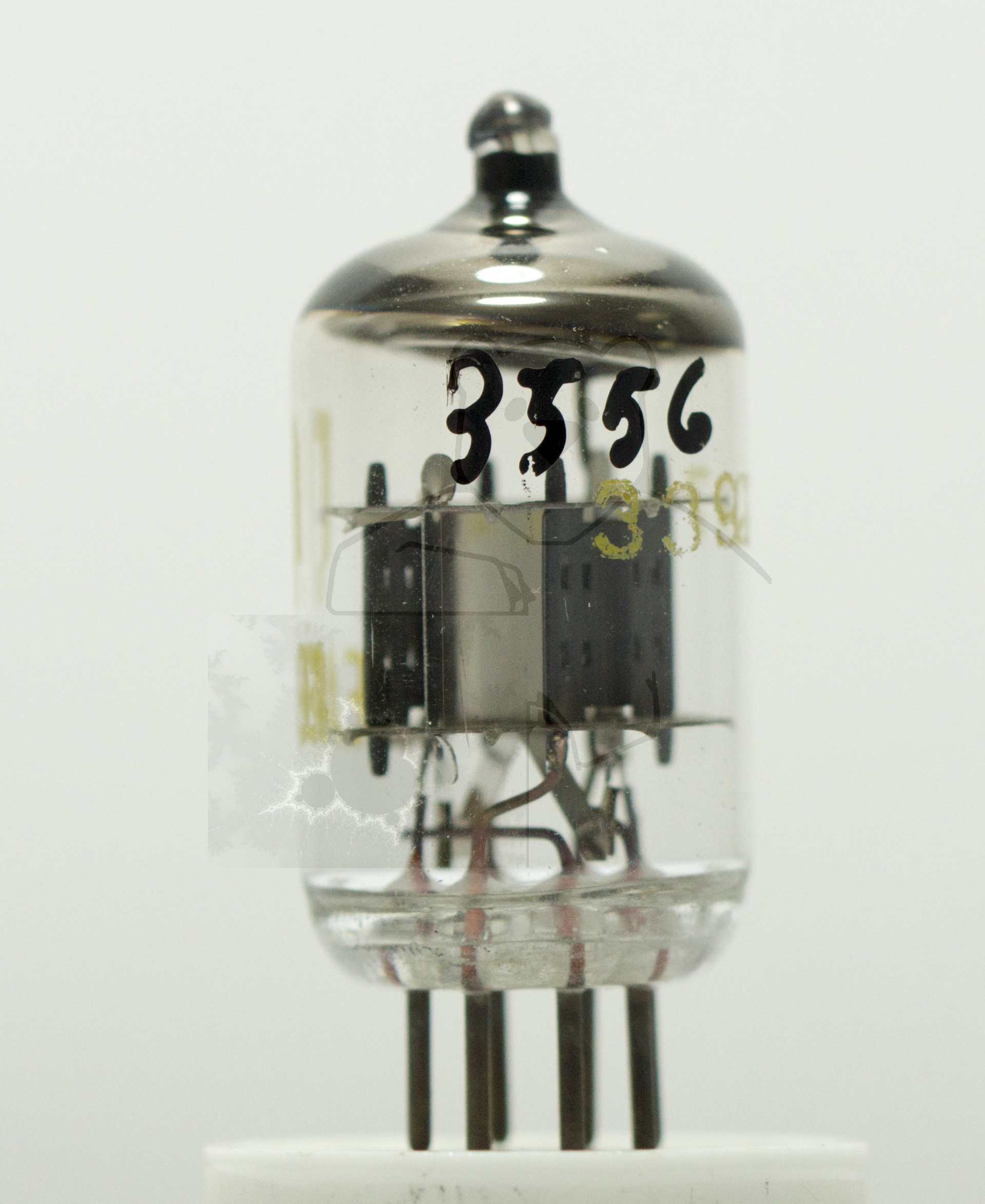

Röhre EAA91 #3556 Bild 2
🔎 Alle Röhren vom Typ EAA91 in der Sammlung
- → EAA91 Inventar: 02295 Hersteller: → Siemens
- → EAA91 Inventar: 02958 Hersteller: → Philips Miniwatt
- → EAA91 Inventar: 02960 Hersteller: → WF
- → EAA91 Inventar: 02961 Hersteller: → Lorenz
- → EAA91 Inventar: 02966 Hersteller: → Siemens
- → EAA91 Inventar: 02969 Hersteller: → Philips
- → EAA91 Inventar: 02971 Hersteller: → Telefunken (Mit Raute im Boden)
- → EAA91 Inventar: 02972 Hersteller: → Valvo
- → EAA91 Inventar: 02973 Hersteller: → Valvo
- → EAA91 Inventar: 02976 Hersteller: → Valvo
- → EAA91 Inventar: 02977 Hersteller: → Siemens
- → EAA91 Inventar: 02978 Hersteller: → Valvo
- → EAA91 Inventar: 02979 Hersteller: → Valvo
- → EAA91 Inventar: 02980 Hersteller: → Telefunken (Mit Raute im Boden)
- → EAA91 Inventar: 02982 Hersteller: → Valvo
- → EAA91 Inventar: 02983 Hersteller: → Siemens
- → EAA91 Inventar: 02984 Hersteller: → Valvo
- → EAA91 Inventar: 02987 Hersteller: → Siemens
- → EAA91 Inventar: 02989 Hersteller: → Valvo
- → EAA91 Inventar: 02990 Hersteller: → Valvo
- → EAA91 Inventar: 02991 Hersteller: → Valvo
- → EAA91 Inventar: 02992 Hersteller: → Valvo
- → EAA91 Inventar: 02994 Hersteller: → Siemens
- → EAA91 Inventar: 02995 Hersteller: → Valvo
- → EAA91 Inventar: 02996 Hersteller: → Telefunken (Mit Raute im Boden)
- → EAA91 Inventar: 02998 Hersteller: → Valvo
- → EAA91 Inventar: 02999 Hersteller: → Telefunken (Mit Raute im Boden)
- → EAA91 Inventar: 03000 Hersteller: → Siemens
- → EAA91 Inventar: 03002 Hersteller: → Siemens
- → EAA91 Inventar: 03005 Hersteller: → Siemens
- → EAA91 Inventar: 03372 Hersteller: → Telefunken (Mit Raute im Boden)
- → EAA91 Inventar: 03556 Hersteller: → R-F-T
- → EAA91 Inventar: 04079 Hersteller: → Mullard
- → EAA91 Inventar: 04117 Hersteller: → Mullard
- → EAA91 Inventar: 05098 Hersteller: → Siemens
- → EAA91 Inventar: 05099 Hersteller: → WF
- → EAA91 Inventar: 05100 Hersteller: → RWN Neuhaus
- → EAA91 Inventar: 05541 Hersteller: → RWN Neuhaus
- → EAA91 Inventar: 05555 Hersteller: → R-F-T
- → EAA91 Inventar: 05838 Hersteller: → RWN Neuhaus
- → EAA91 Inventar: 05932 Hersteller: → Valvo
- → EAA91 Inventar: 06710 Hersteller: → Valvo
