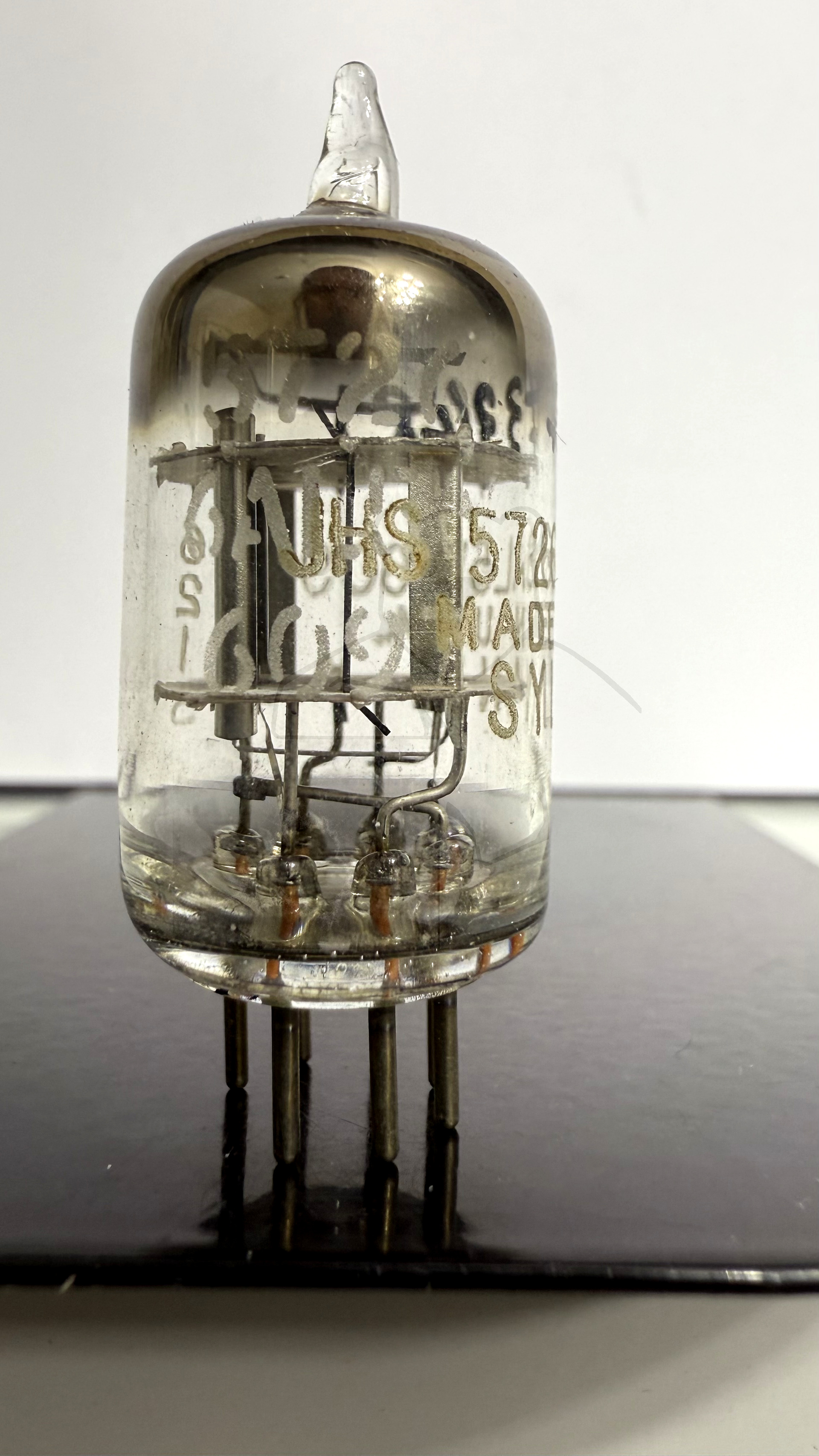

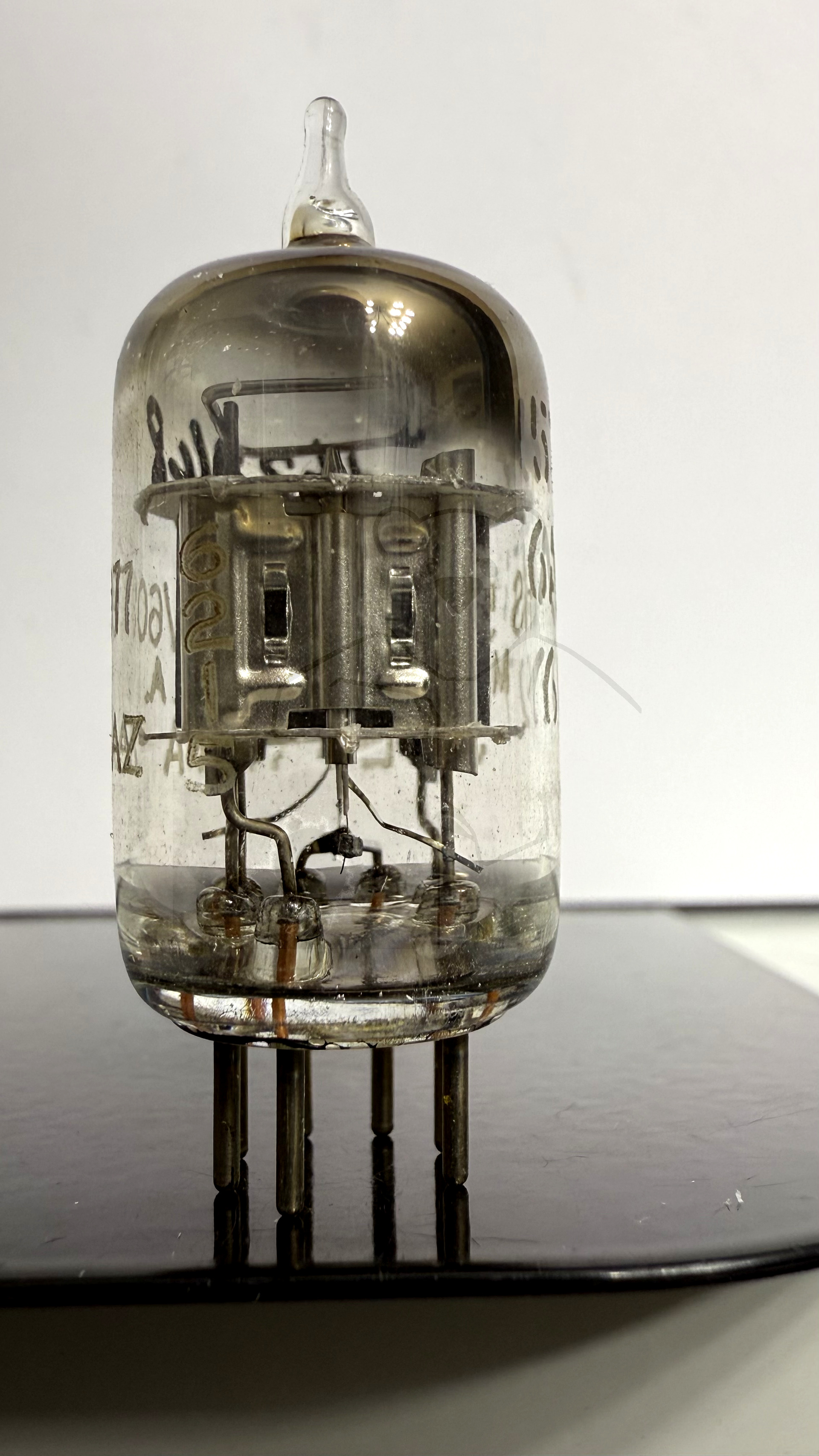

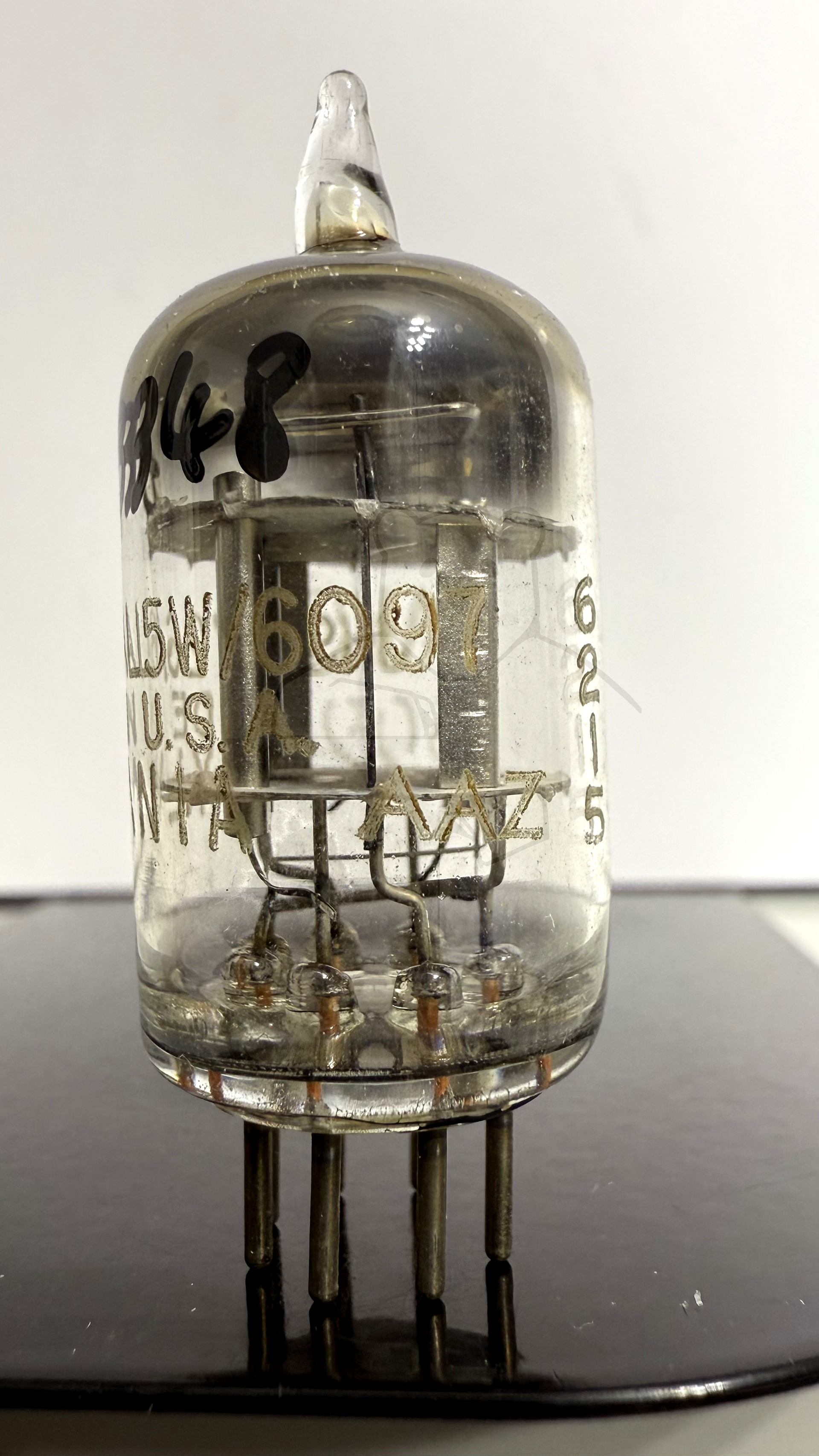

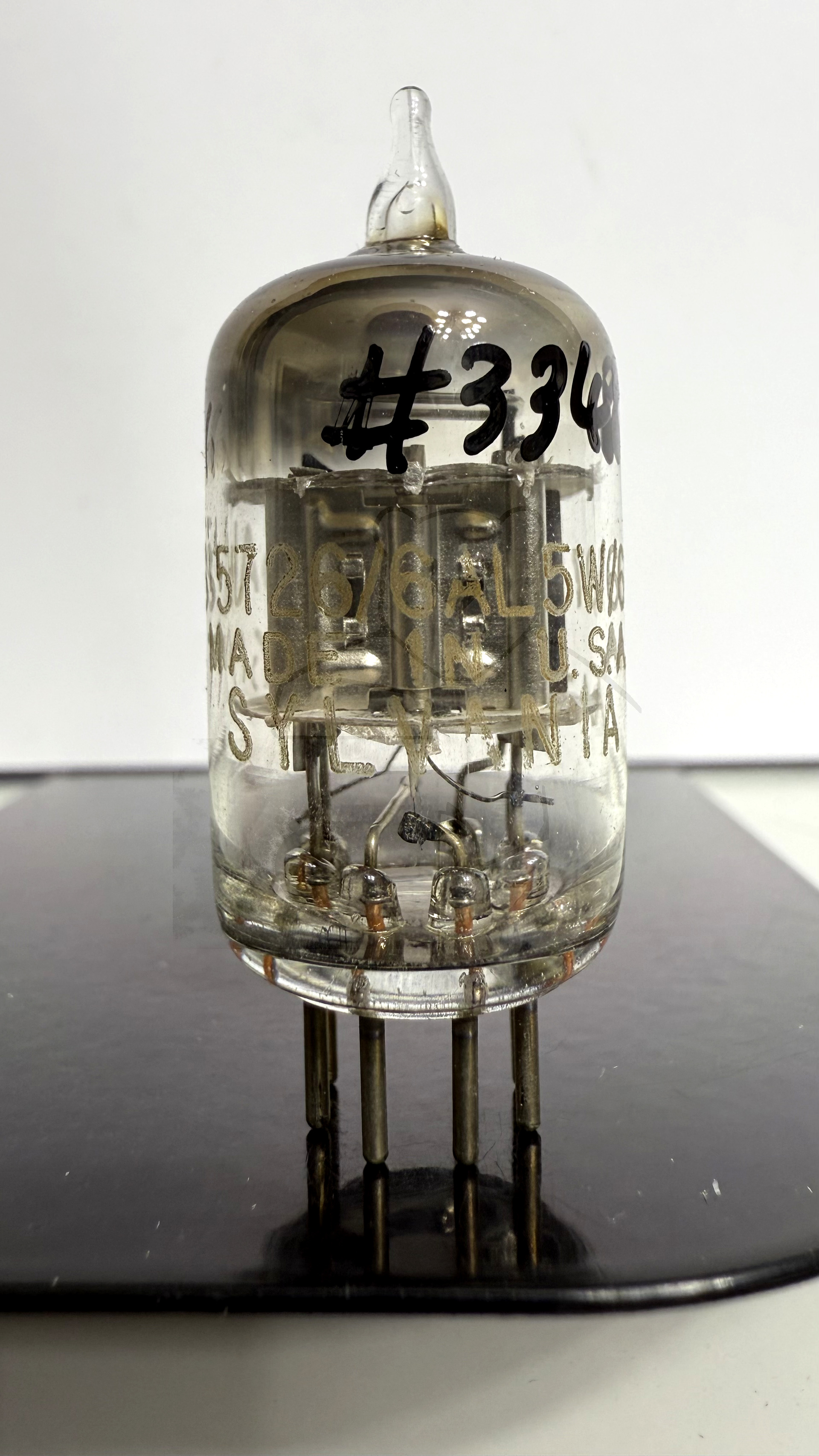

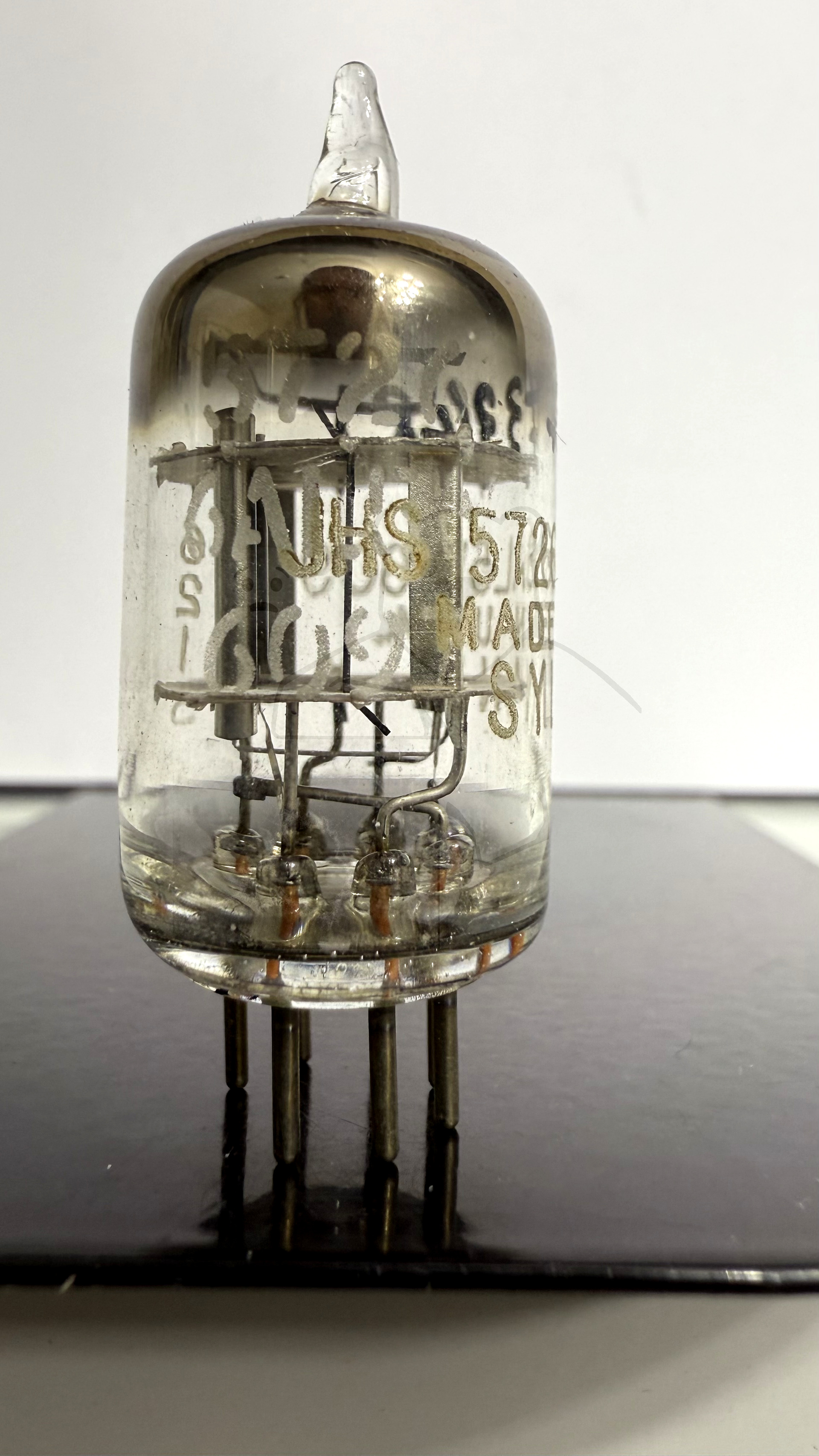

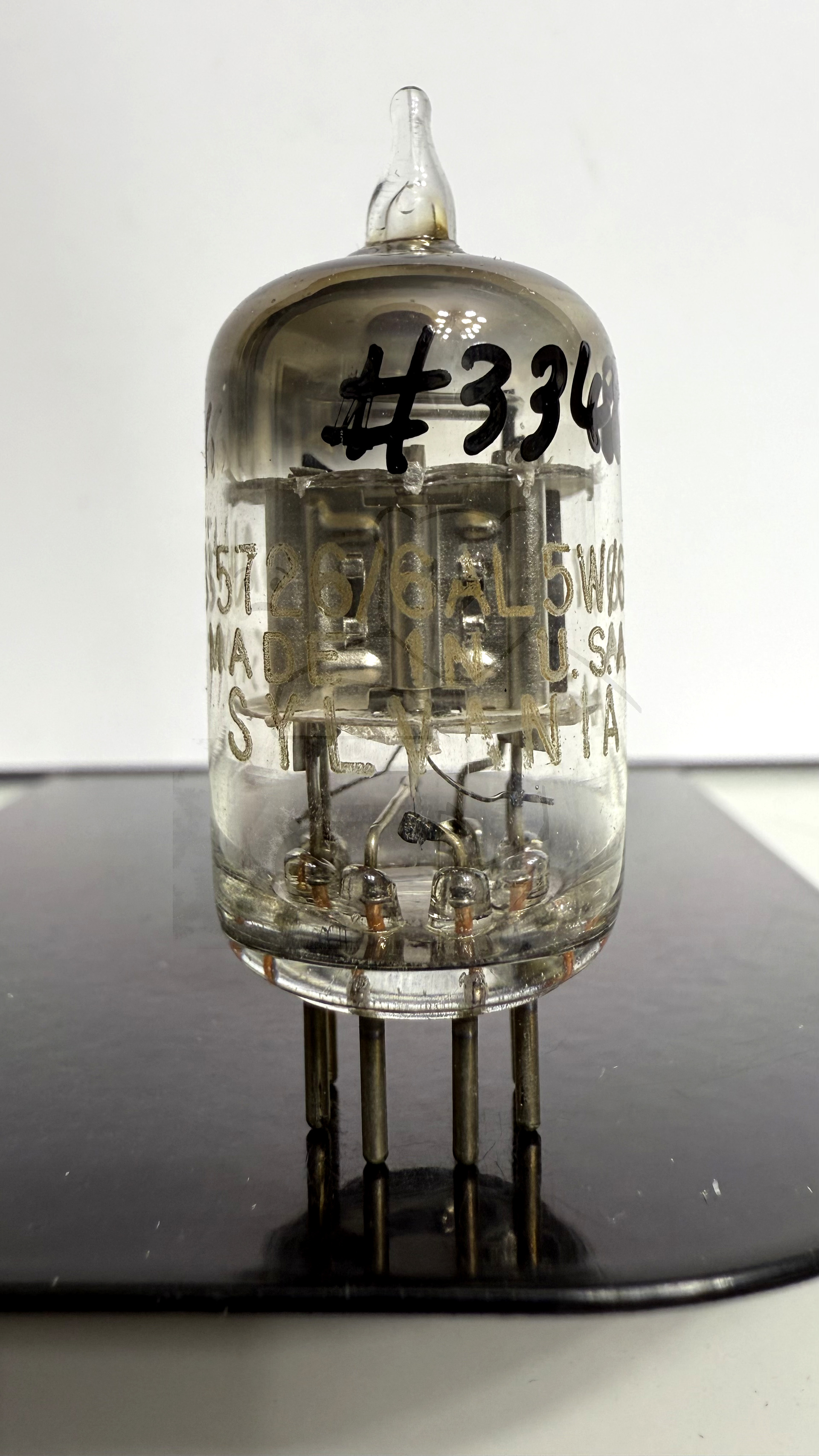

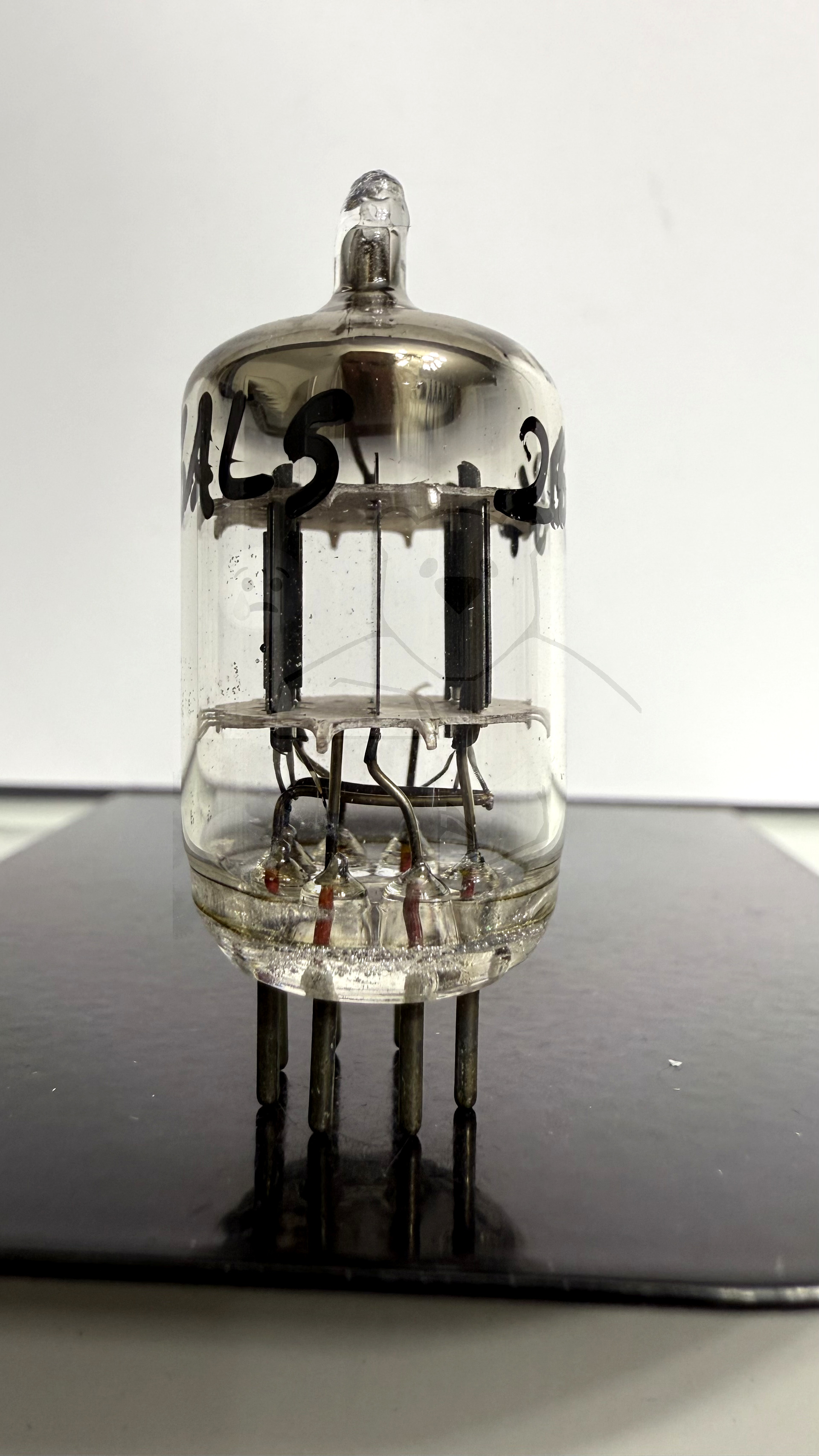

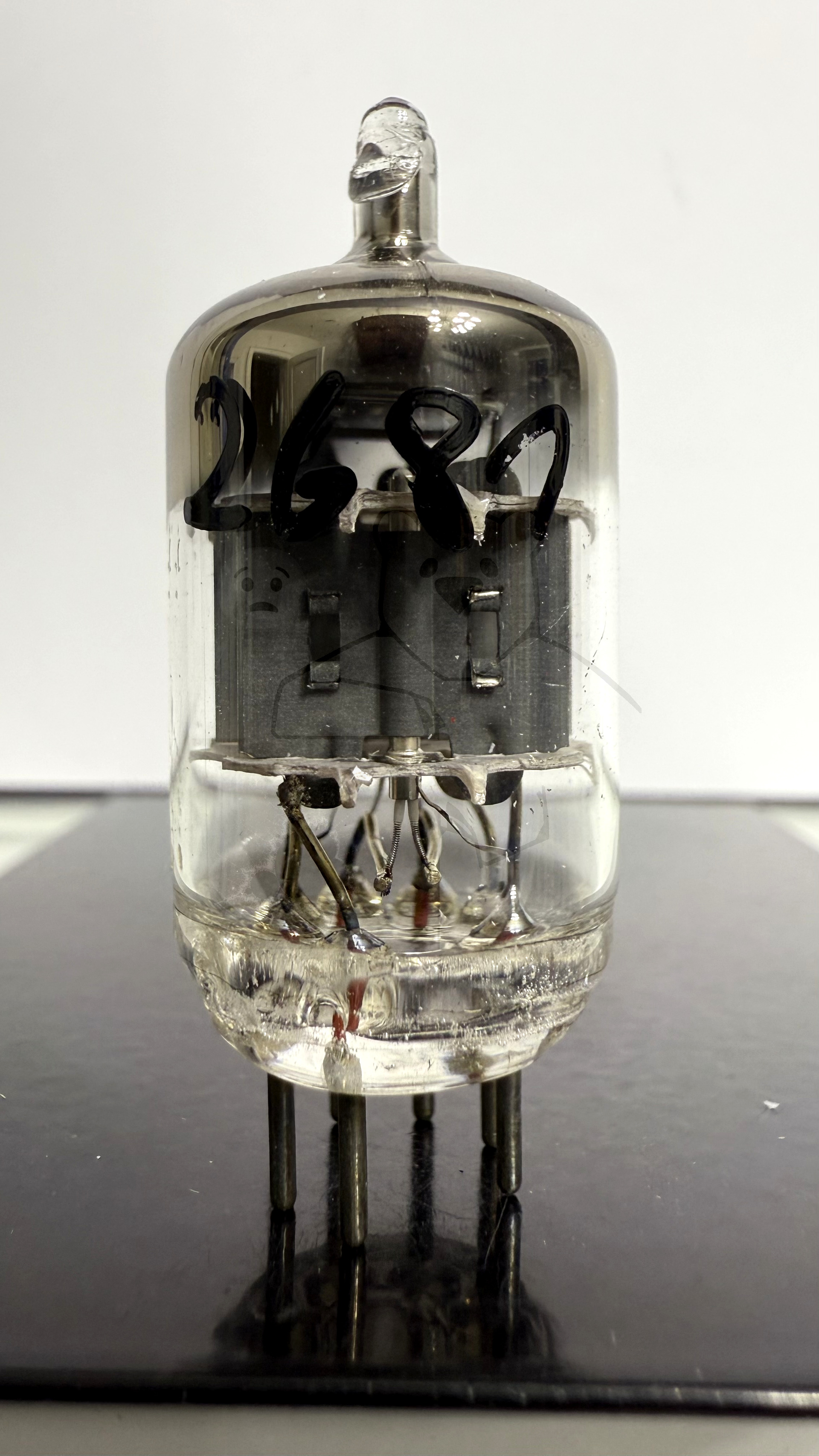

Daten und Bilder der Röhre: 6AL5W

🔎 Beschreibung der Röhre: 6AL5W

Name	6AL5W
Vergleichsname	→ 5726 → 6AL5 → 6Х2П → E91AA → EAA901S → EAA91 → EB91 → L91AA
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	19.03.2016 00:58:57

🔎 Beschreibung der Systeme für die Röhre: 6AL5W

	System 1	System 2
Kathode	1	5
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	7	2
Anode 2
Leuchtschirm
Heizung	3, 4	3, 4
Abschirmung	6	6
Funktion	→ Demodulator	→ Demodulator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 6AL5W

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: 6AL5W
Datenblatt 6AL5 EAA91 RFT.pdf (85 kB)
Datenblatt 6AL5 General Electric.pdf (257 kB)
Datenblatt 6AL5 Mazda Belvu [www.tubedata.info].pdf (461 kB)
Datenblatt 6AL5 RCA [www.tubedata.info].pdf (126 kB)
Datenblatt 6AL5 Telefunken.pdf (89 kB)
Datenblatt 6AL5 Tung-Sol [www.tubedata.info].pdf (134 kB)
Datenblatt 6AL5W Raytheon.pdf (492 kB)
Datenblatt 6AL5W Tung-Sol.pdf (214 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
