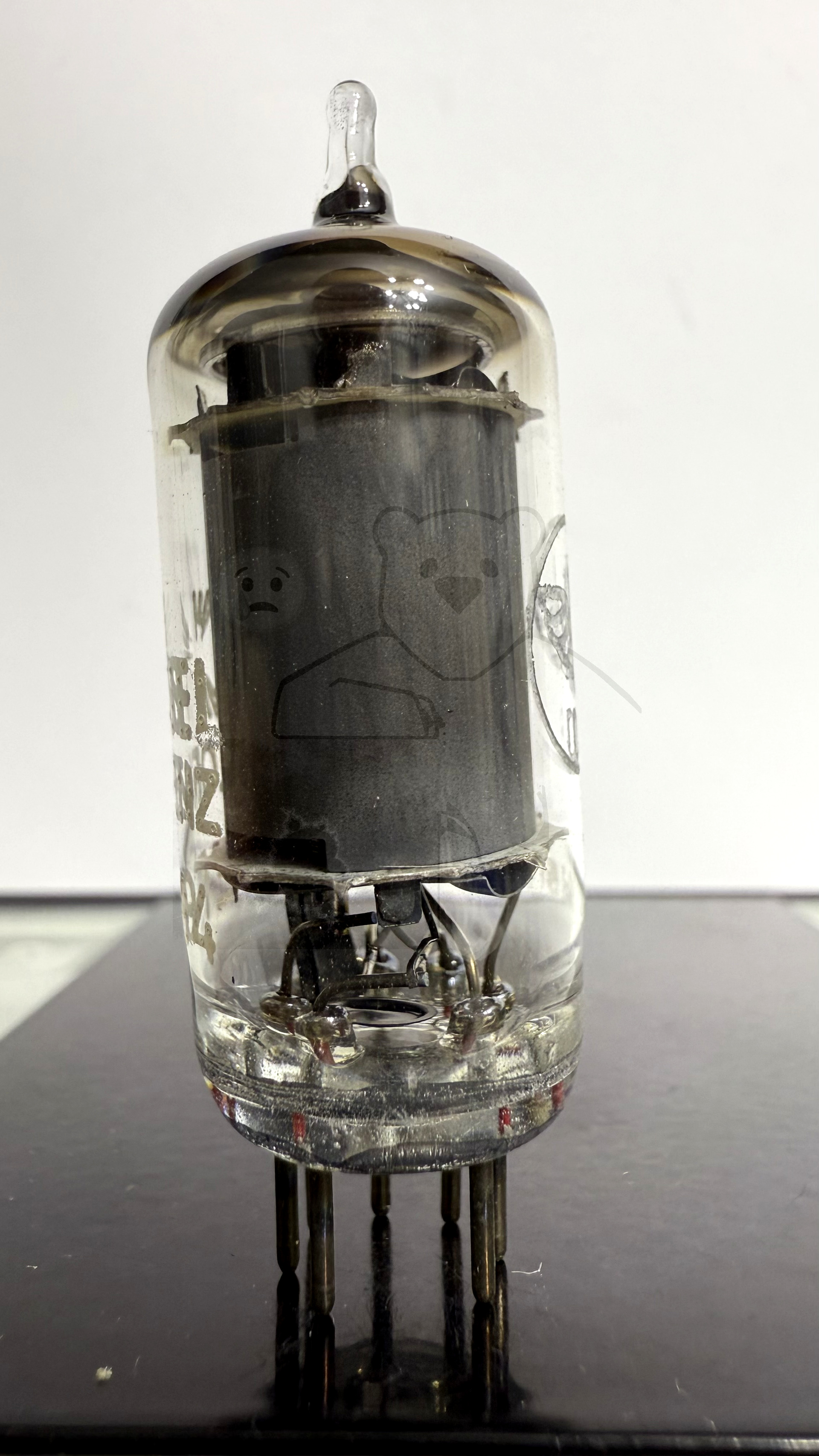

Daten und Bilder der Röhre: EF94

🔎 Beschreibung der Röhre: EF94 Inventarnummer: 03352

Name	→ EF94
Vergleichsname	→ 6136 → 6AU6 → 6AU6A → 6AU6WA → 6AU6WC → 8425A

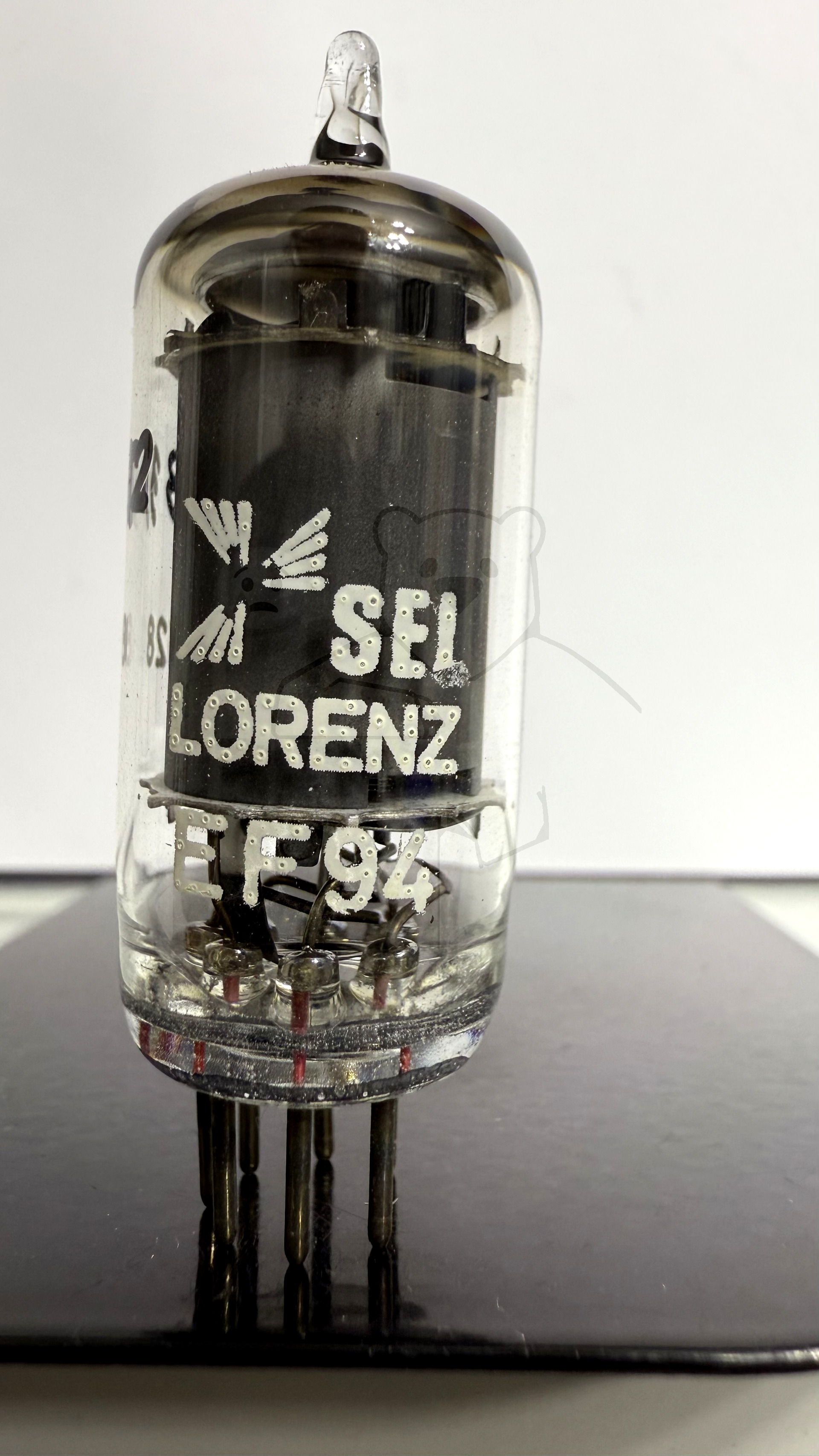

Hersteller	→ SEL – Lorenz
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Informationen Röhrentyp

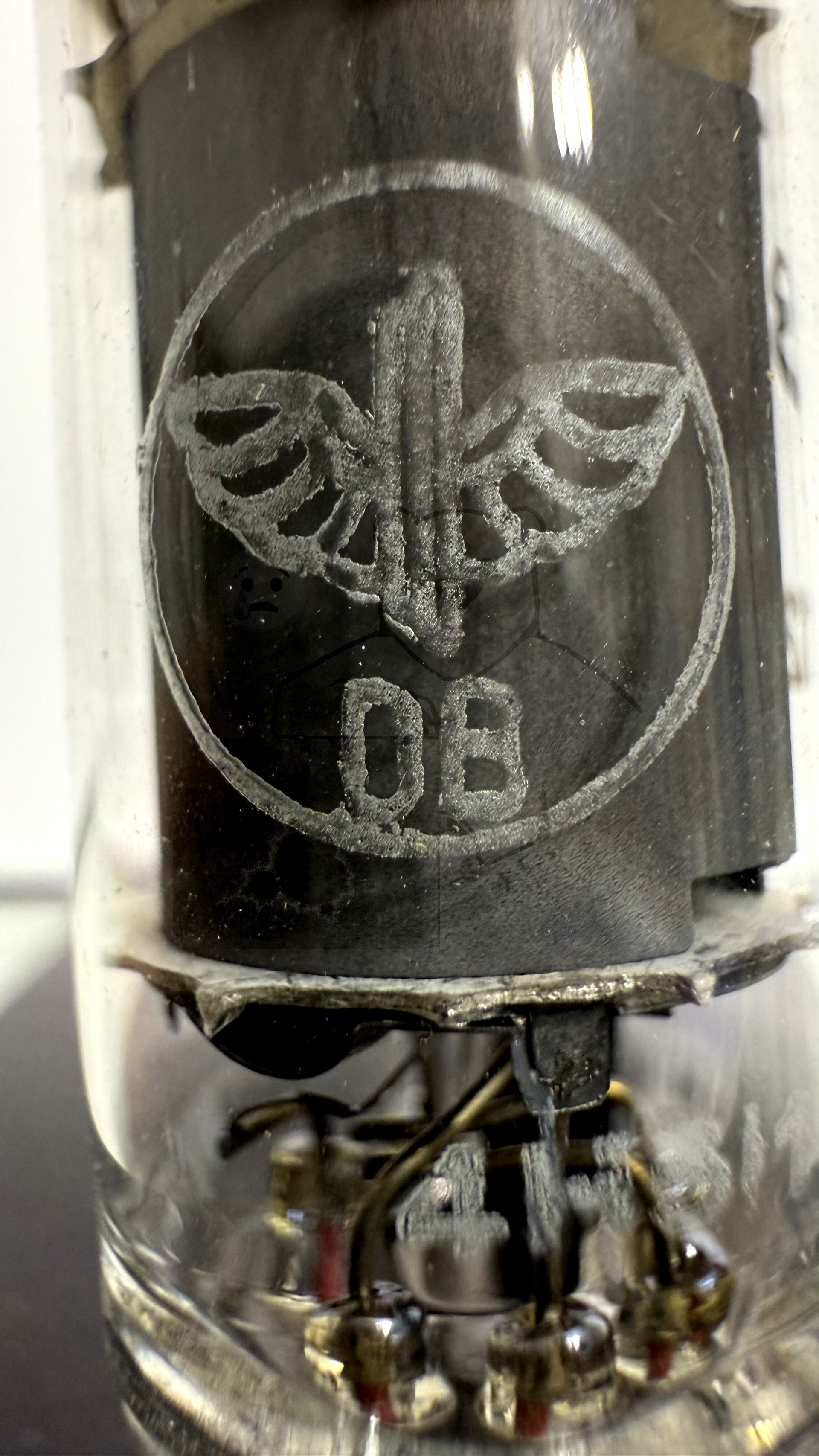

Informationen	Stempel „Deutsche Bundesbahn“

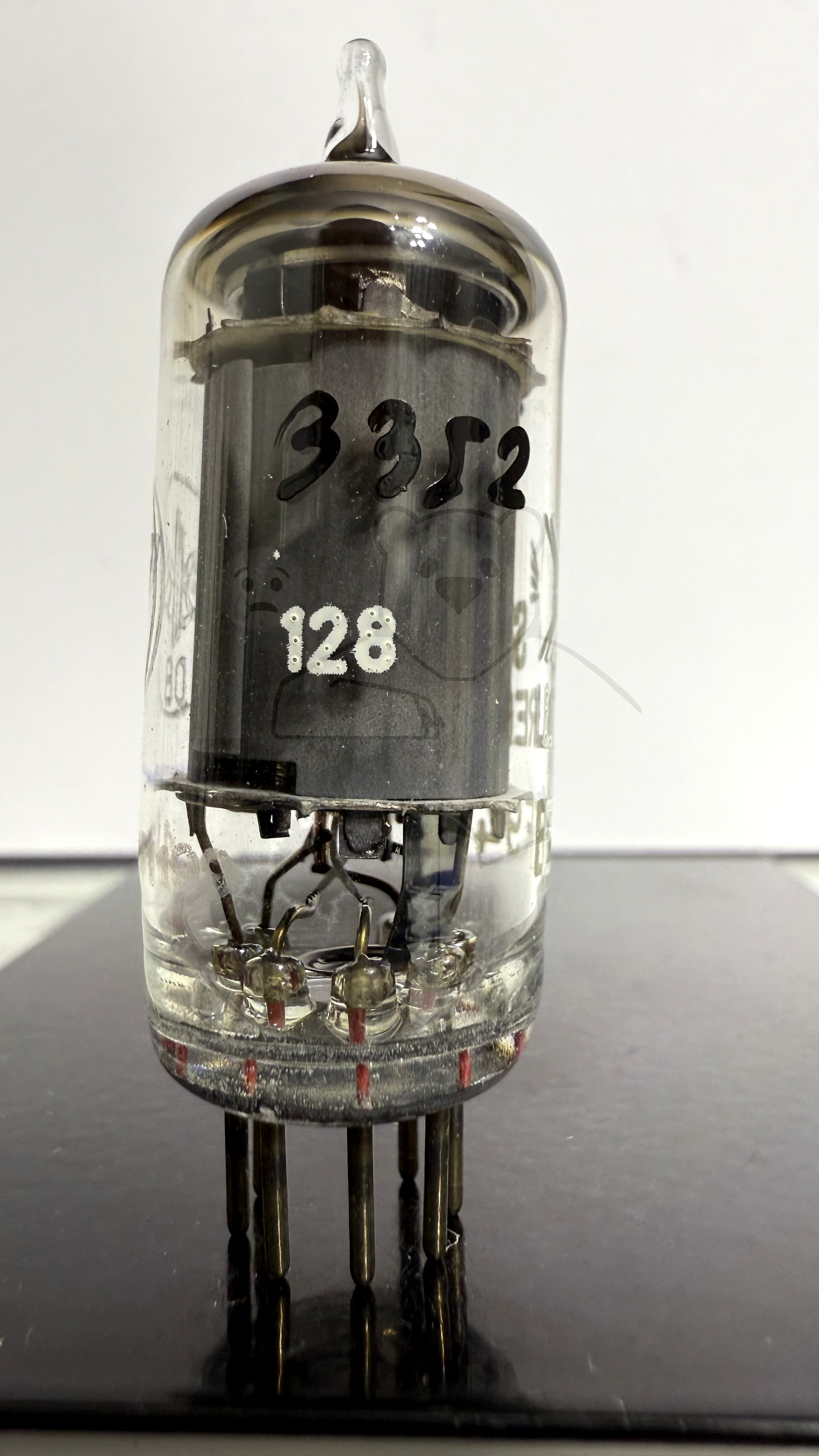

Kenn Nummer	1284
Ätz- Produktionscode
Serien Nummer	4H5I1199

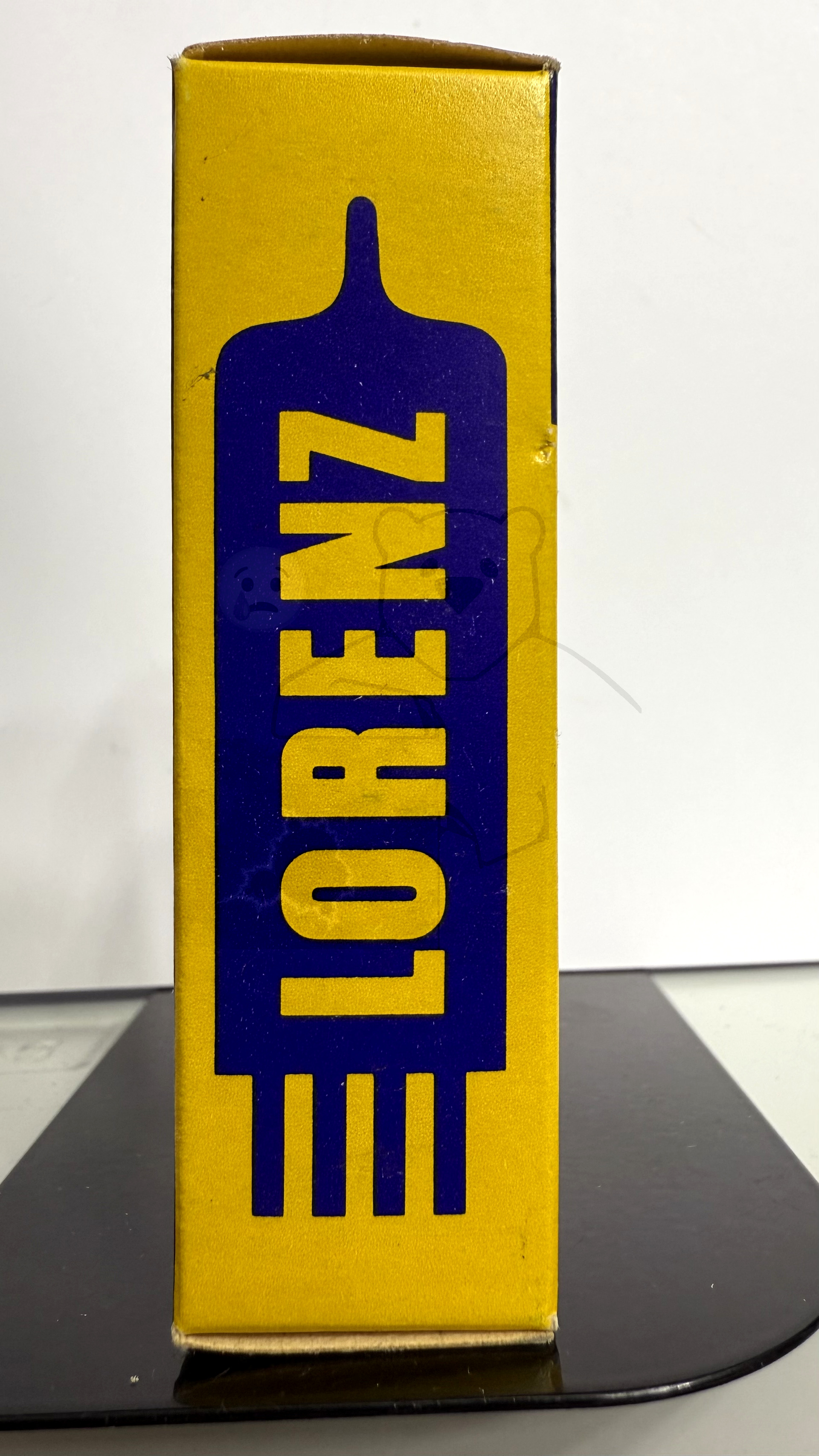

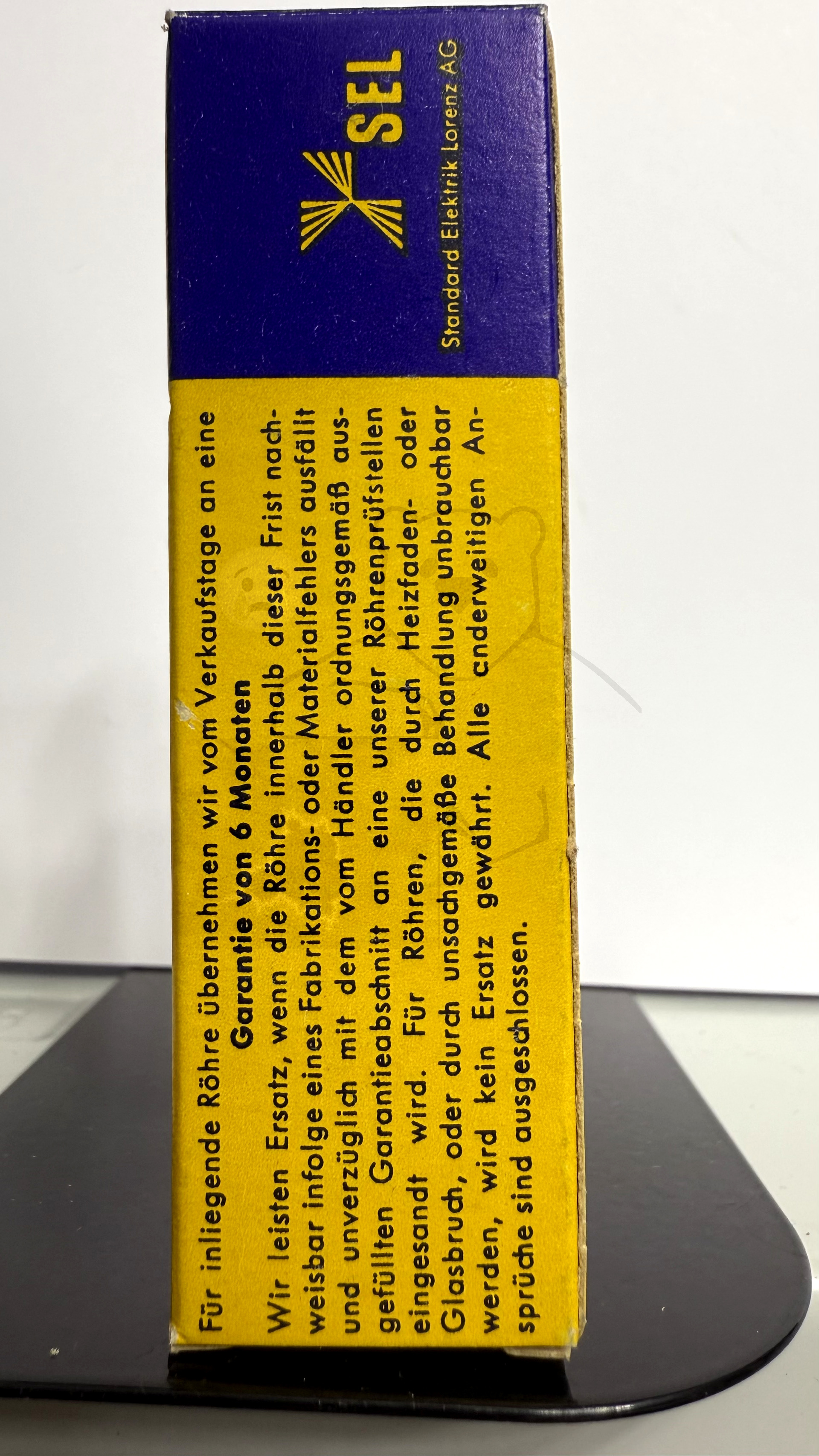

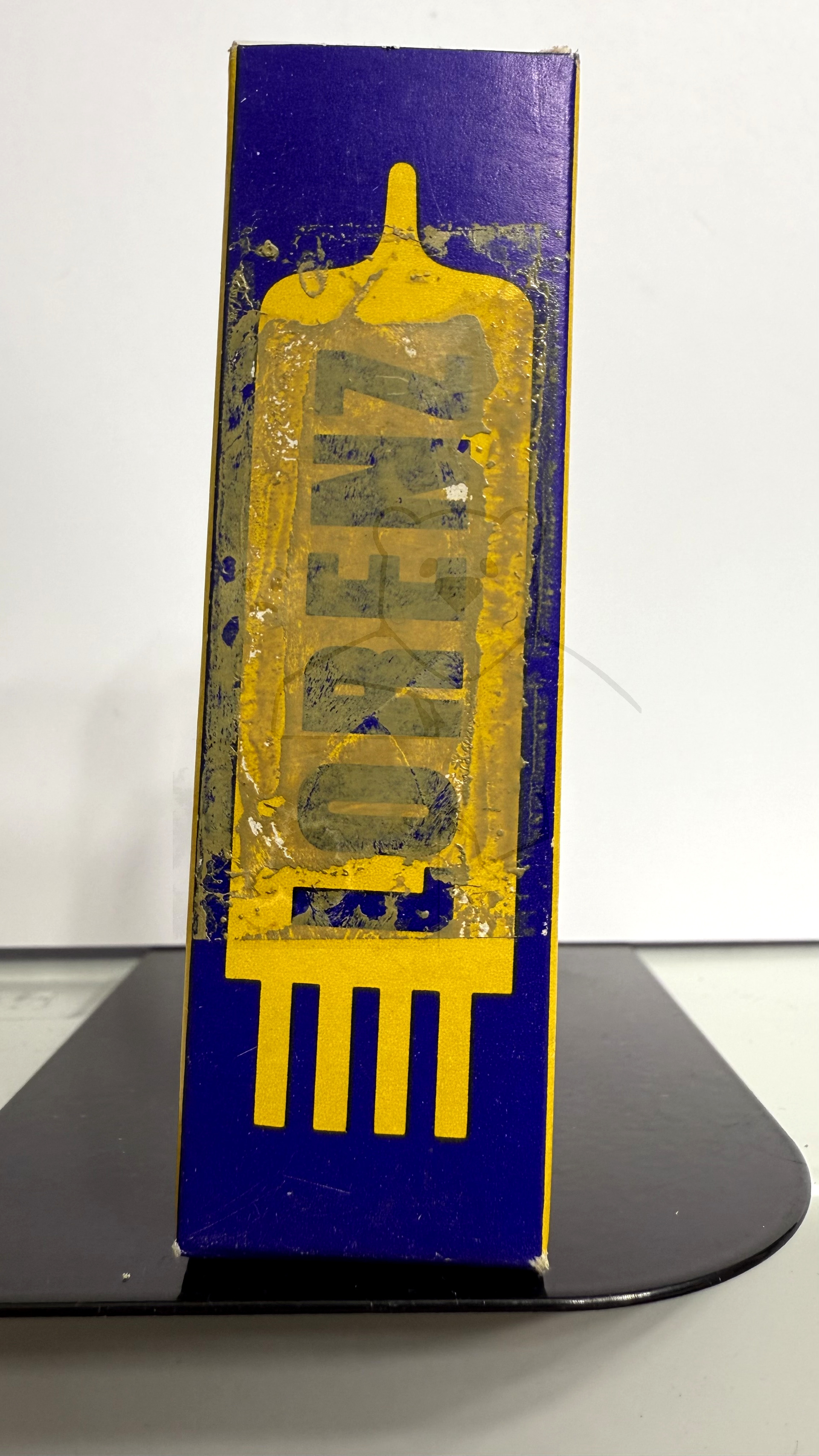

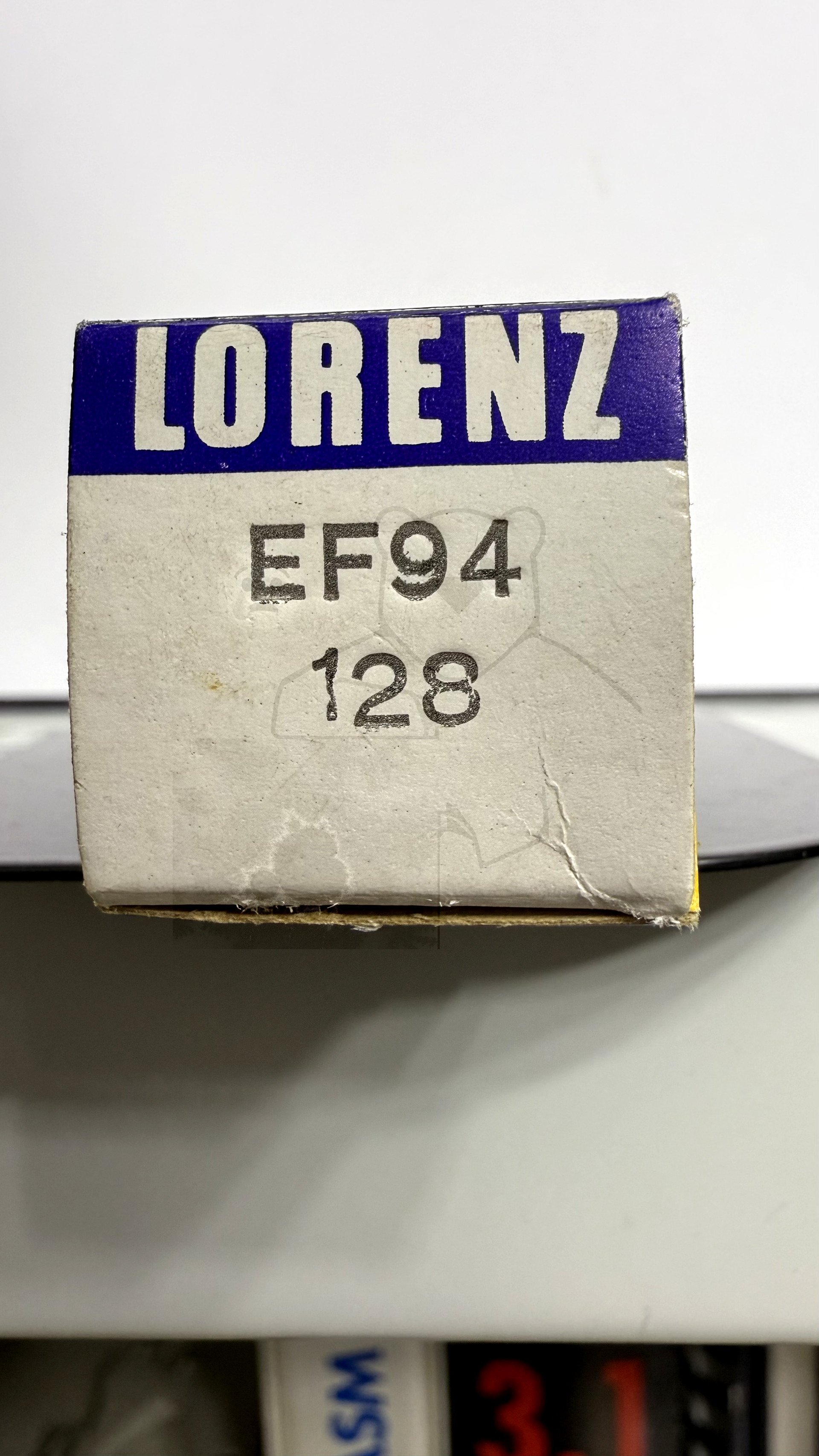

Verpackung	Originalverpackung, Passend zur Röhrennummer
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S7

🔎 Beschreibung der Systeme für die Röhre: EF94

	System 1
Kathode	7
Gitter 1	1
Gitter 2	6
Gitter 3	2
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	3, 4
Abschirmung	2
Funktion	→ Breitbandverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der EF94

Bildquelle: Lorenz Datenblatt

🔎 Datenblätter zur Röhre: EF94
Datenblatt EF94 Lorenz [www.tubedata.info].pdf (167 kB)
Pruefkarte EF94 6AG5 6AH6 6AU6 EF96 - Funke W19 Roehrenpruefer.pdf (180 kB)
Pruefkarte EF94 6AU6 - Neuberger RPM370 Roehrenmessgeraet.pdf (204 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
