Daten und Bilder der Röhre: 6AU6WA

🔎 Beschreibung der Röhre: 6AU6WA

Name	6AU6WA
Vergleichsname	→ 6136 → 6AU6 → 6AU6A → 6AU6WC → 8425A → EF94
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	05.06.2018 18:03:17

🔎 Beschreibung der Systeme für die Röhre: 6AU6WA

	System 1
Kathode	7
Gitter 1	1
Gitter 2	6
Gitter 3	2
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	3, 4
Abschirmung	2
Funktion	→ Zwischenfrequenzverstaerker

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

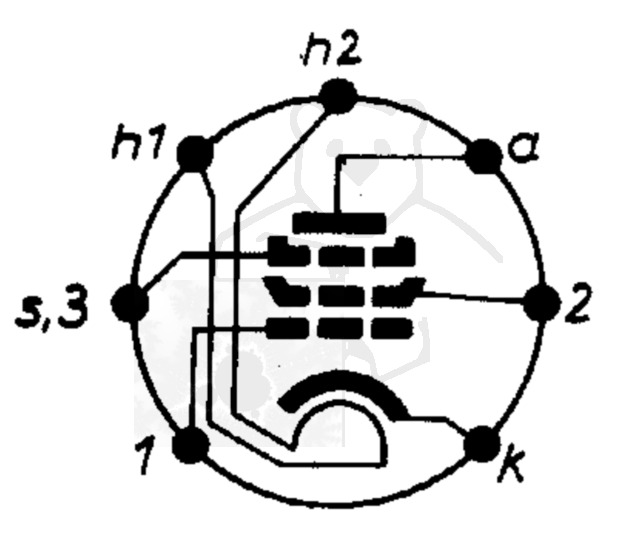

🔎 Sockelschaltung der 6AU6WA

Bildquelle: Lorenz Datenblatt

🔎 Datenblätter zur Röhre: 6AU6WA
Datenblatt 6AU6 Brimar Version 1 [www.tubedata.info].pdf (2152 kB)
Datenblatt 6AU6 Brimar Version 2 [www.tubedata.info].pdf (100 kB)
Datenblatt 6AU6 Mazda Belvu [www.tubedata.info].pdf (453 kB)
Datenblatt 6AU6 Mullard [www.tubedata.info].pdf (293 kB)
Datenblatt 6AU6 RCA.pdf (184 kB)
Datenblatt 6AU6 Tung-Sol [www.tubedata.info].pdf (199 kB)
Datenblatt 6AU6A General Electric.pdf (599 kB)
Datenblatt 6AU6A RCA [www.tubedata.info].pdf (393 kB)
Datenblatt 6AU6WA CSF Compagnie Générale de T.S.F [www.tubedata.info].pdf (7421 kB)
Datenblatt 6AU6WA Mazda Belvu [www.tubedata.info].pdf (794 kB)
Datenblatt 6AU6WA Tung-Sol.pdf (283 kB)
Datenblatt 6AU6WB Mazda Belvu [www.tubedata.info].pdf (810 kB)
Datenblatt 6AU6WB Tung-Sol [www.tubedata.info].pdf (69 kB)
Pruefkarte EF94 6AG5 6AH6 6AU6 EF96 - Funke W19 Roehrenpruefer.pdf (180 kB)
Pruefkarte EF94 6AU6 - Neuberger RPM370 Roehrenmessgeraet.pdf (204 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
