🔎 Beschreibung der Röhre: EF94
| Name | EF94 |
| Vergleichsname | → 6136 → 6AU6 → 6AU6A → 6AU6WA → 6AU6WC → 8425A |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol. |
| Zusätzliche Informationen | |
| Letzte Änderung | 10.06.2018 22:34:40 |
🔎 Beschreibung der Systeme für die Röhre: EF94
| System 1 | |
| Kathode | 7 |
| Gitter 1 | 1 |
| Gitter 2 | 6 |
| Gitter 3 | 2 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 5 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 3, 4 |
| Abschirmung | 2 |
| Funktion | → Breitbandverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

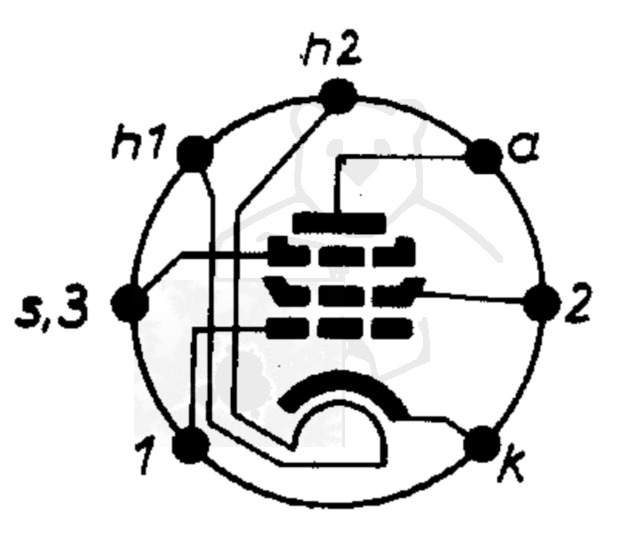

🔎 Sockelschaltung der EF94
Bildquelle: Lorenz Datenblatt
🔎 Datenblätter zur Röhre: EF94
Datenblatt EF94 Lorenz [www.tubedata.info].pdf (167 kB)
Pruefkarte EF94 6AG5 6AH6 6AU6 EF96 - Funke W19 Roehrenpruefer.pdf (180 kB)
Pruefkarte EF94 6AU6 - Neuberger RPM370 Roehrenmessgeraet.pdf (204 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: EF94

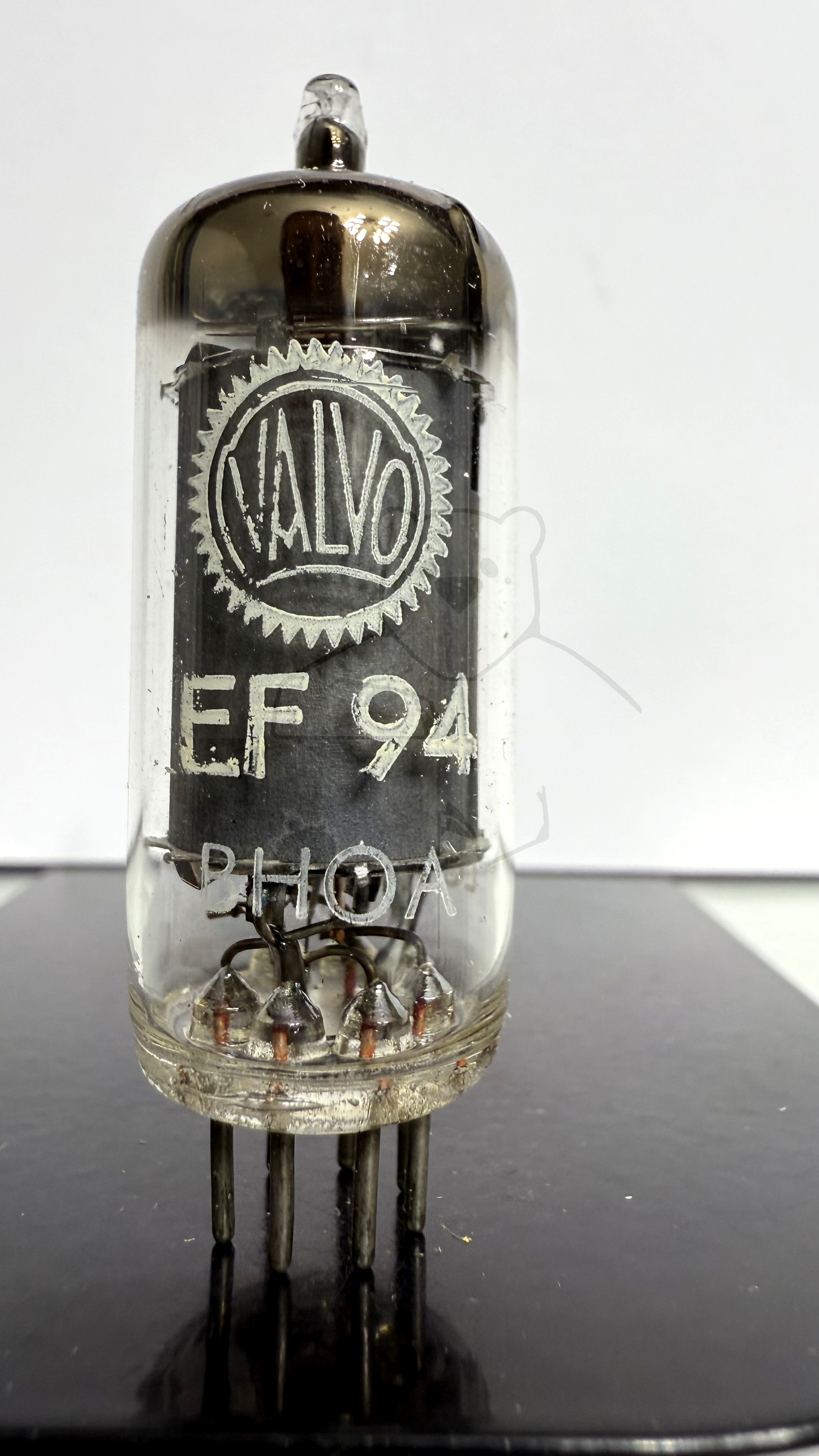

Röhre EF94 #8385 Bild 1

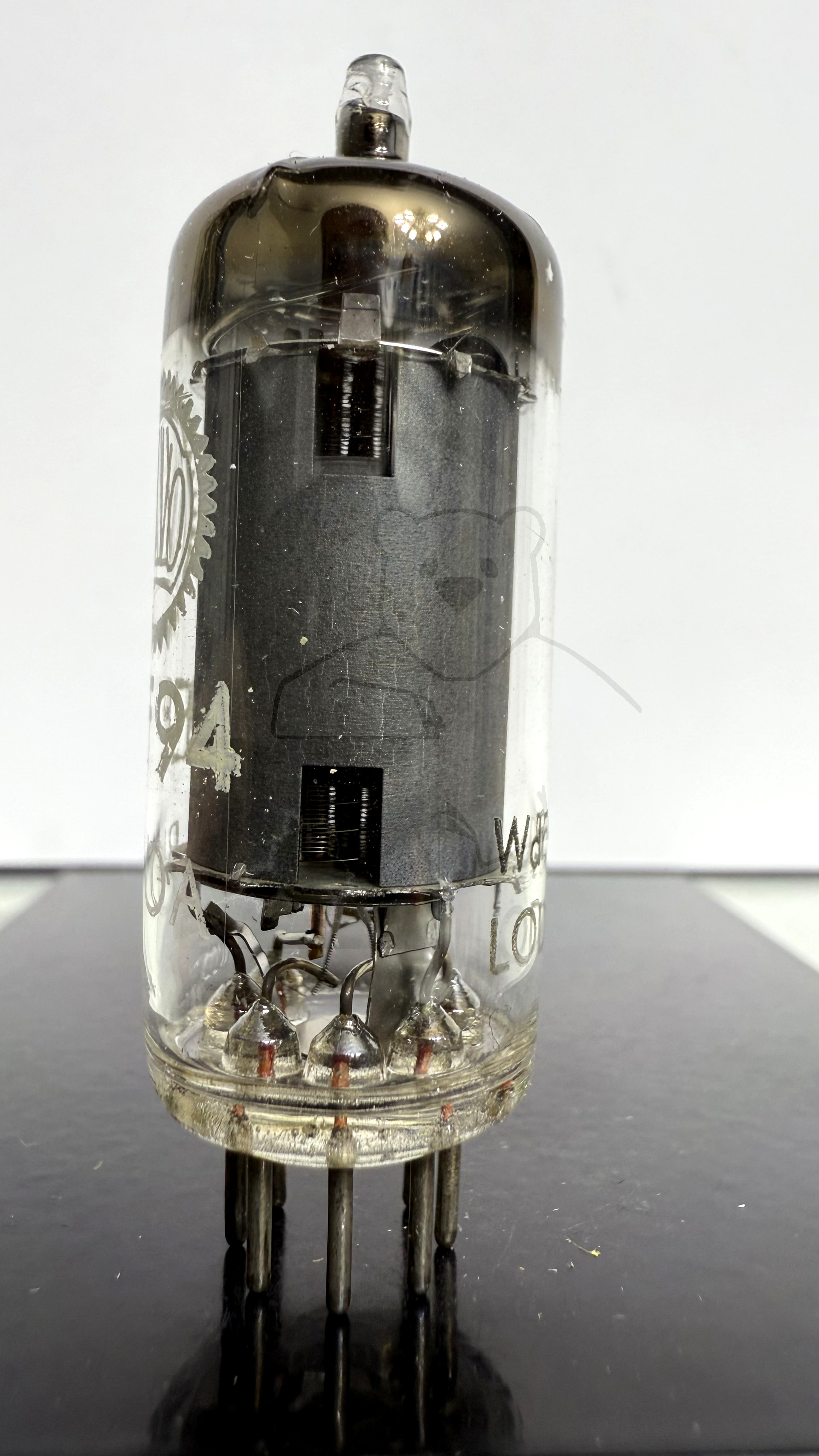

Röhre EF94 #8385 Bild 2

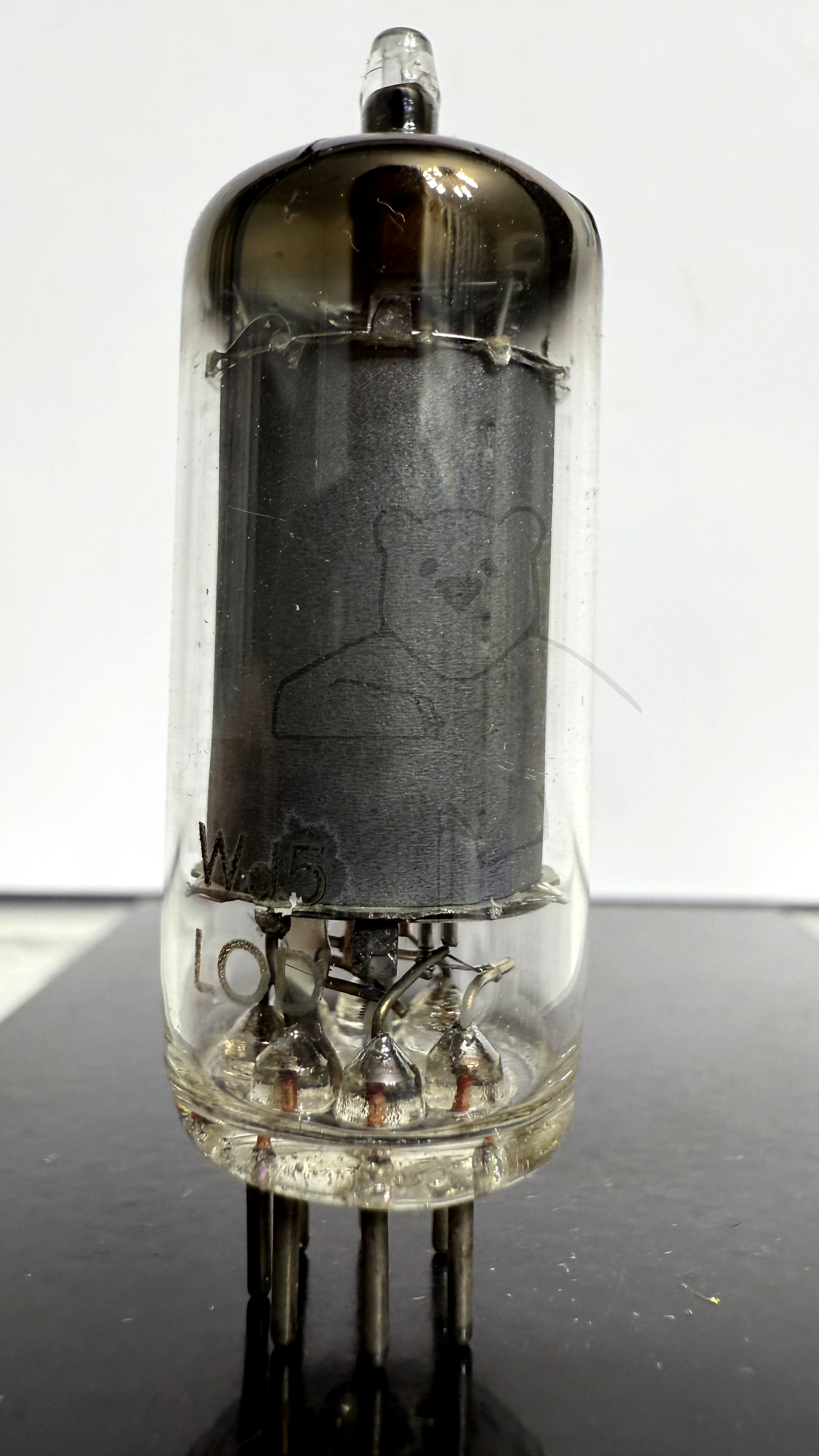

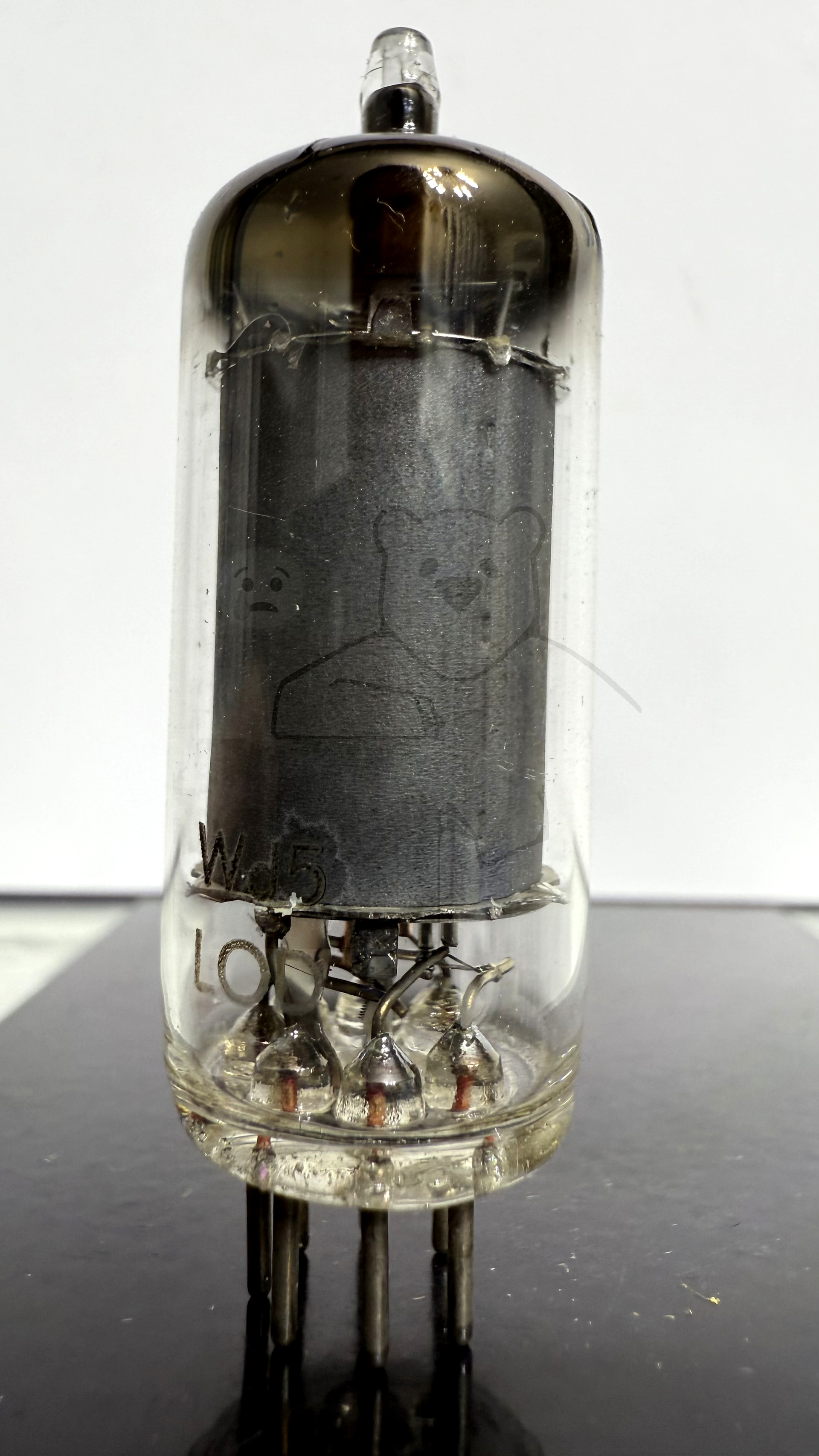

Röhre EF94 #8385 Bild 3

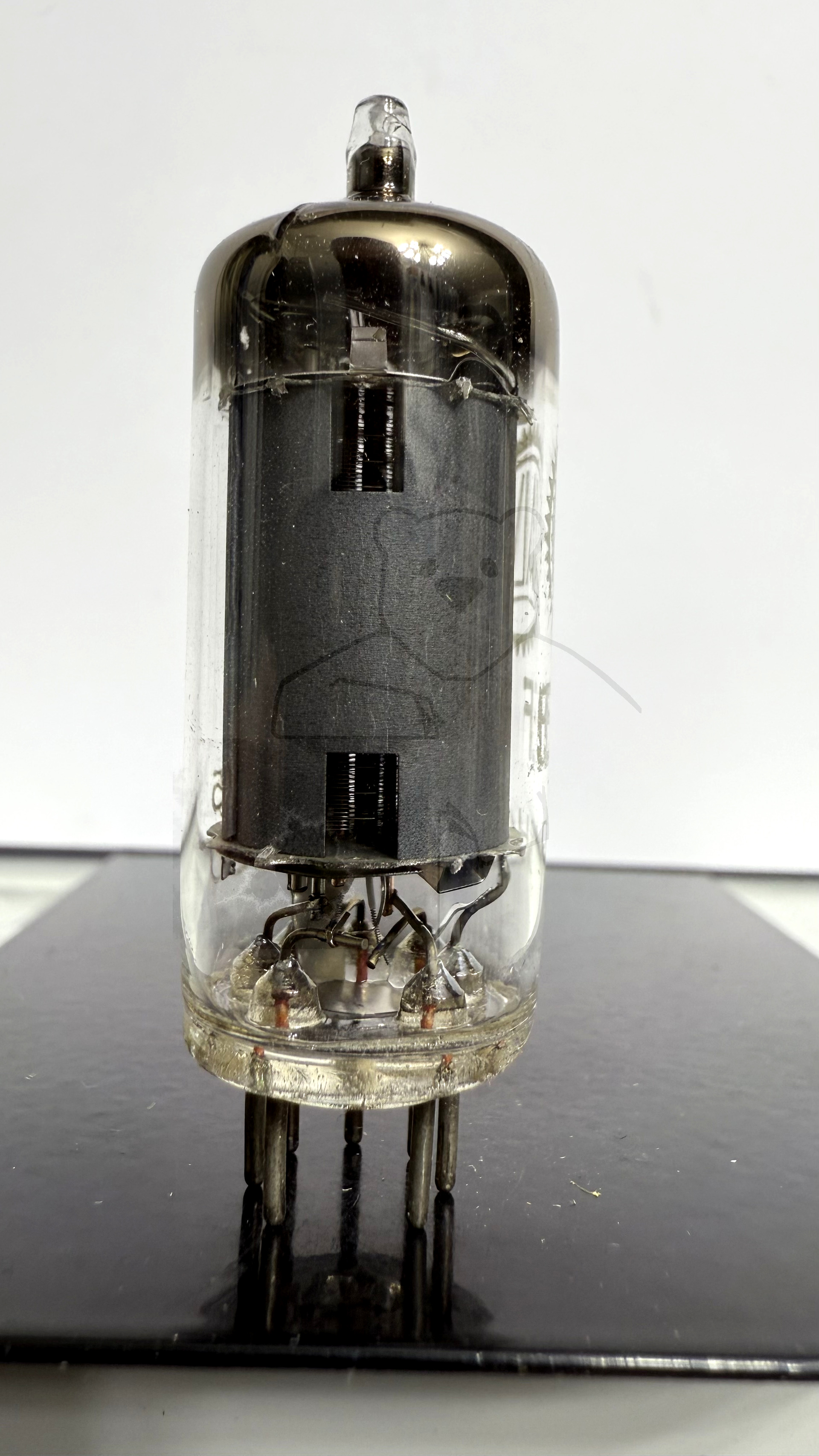

Röhre EF94 #8385 Bild 4

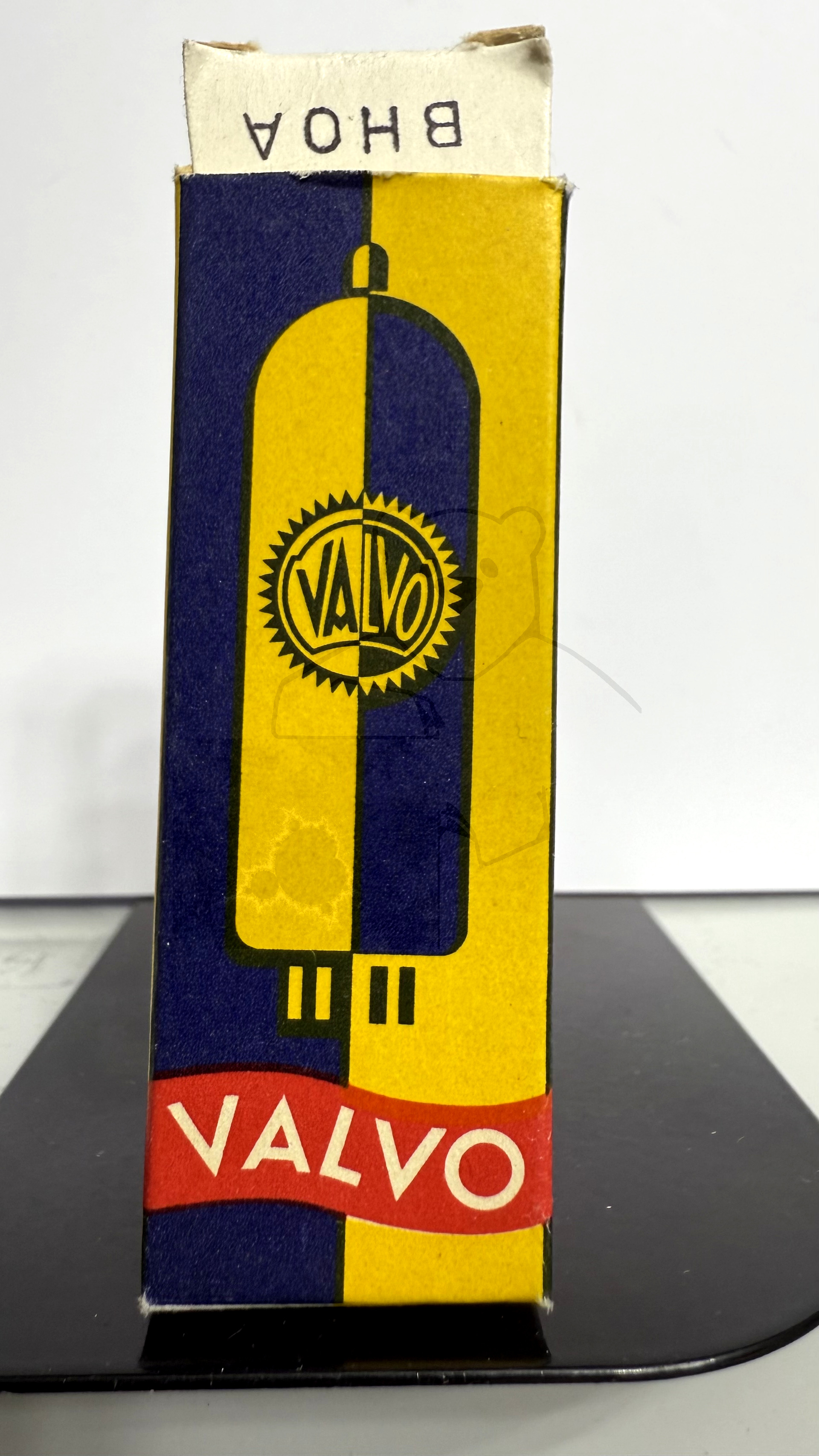

Röhre EF94 #8385 Verpackung Bild 1

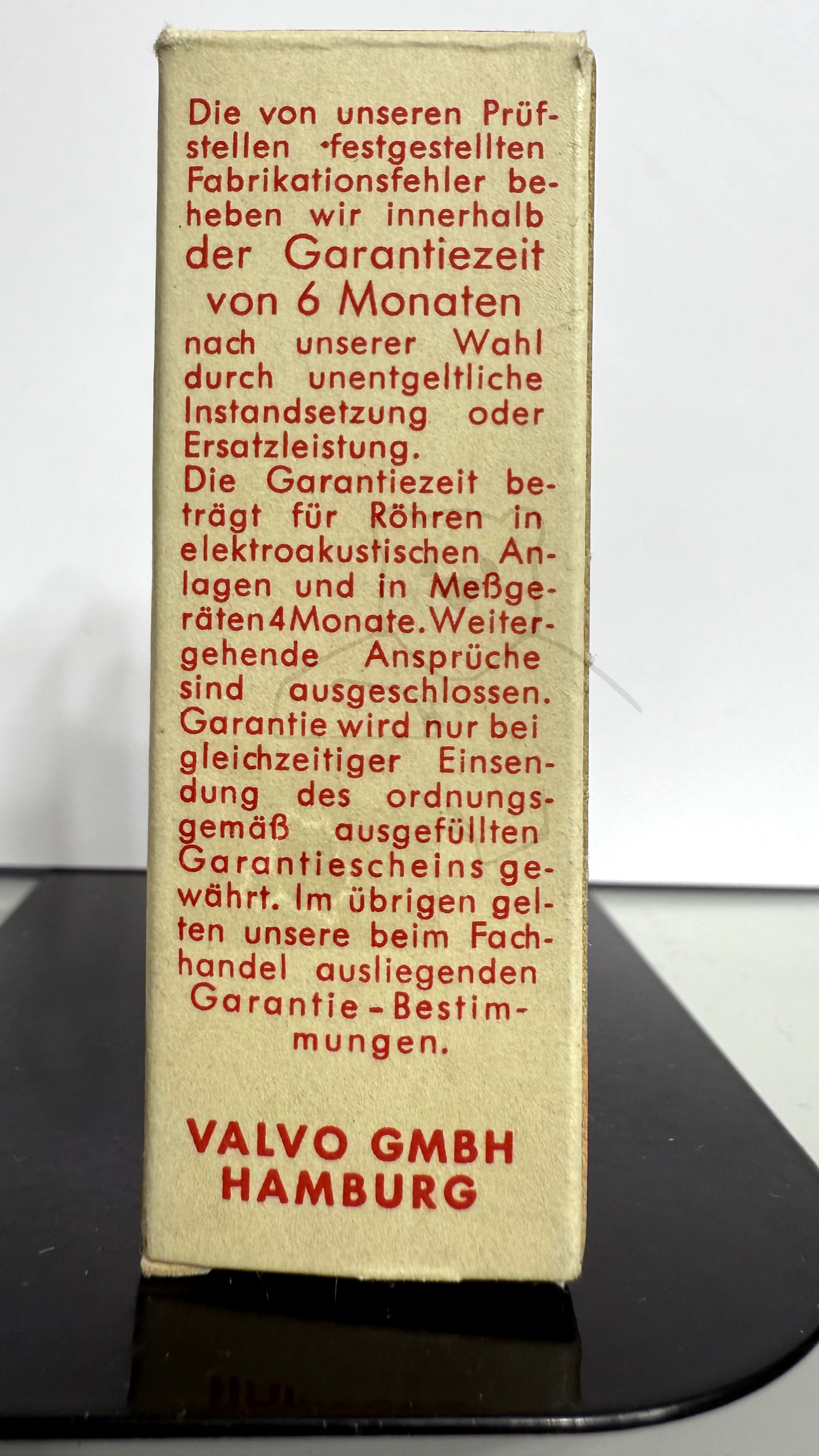

Röhre EF94 #8385 Verpackung Bild 2
Röhre EF94 #8385 Verpackung Bild 3

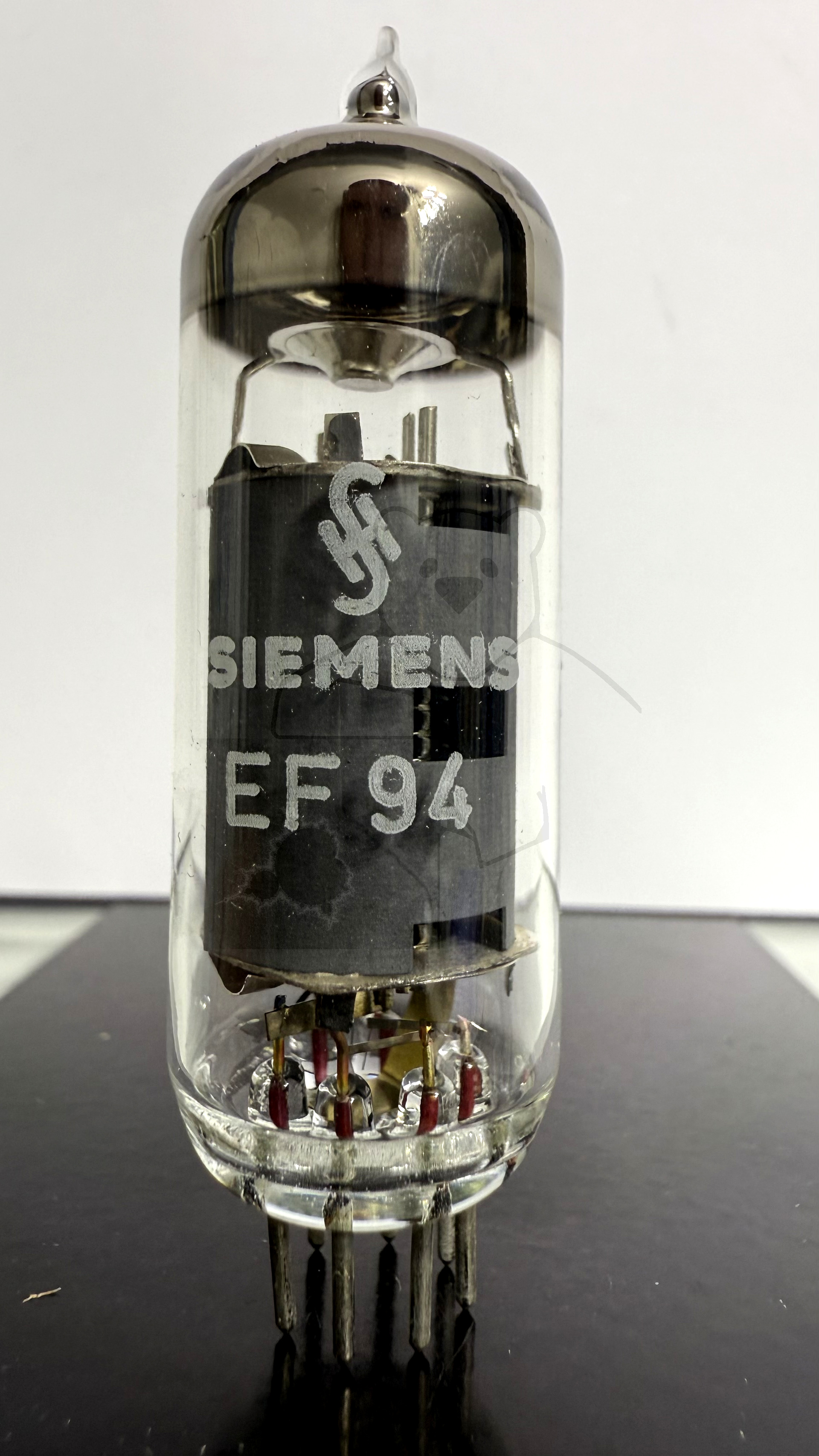

Röhre EF94 #2478 Bild 1

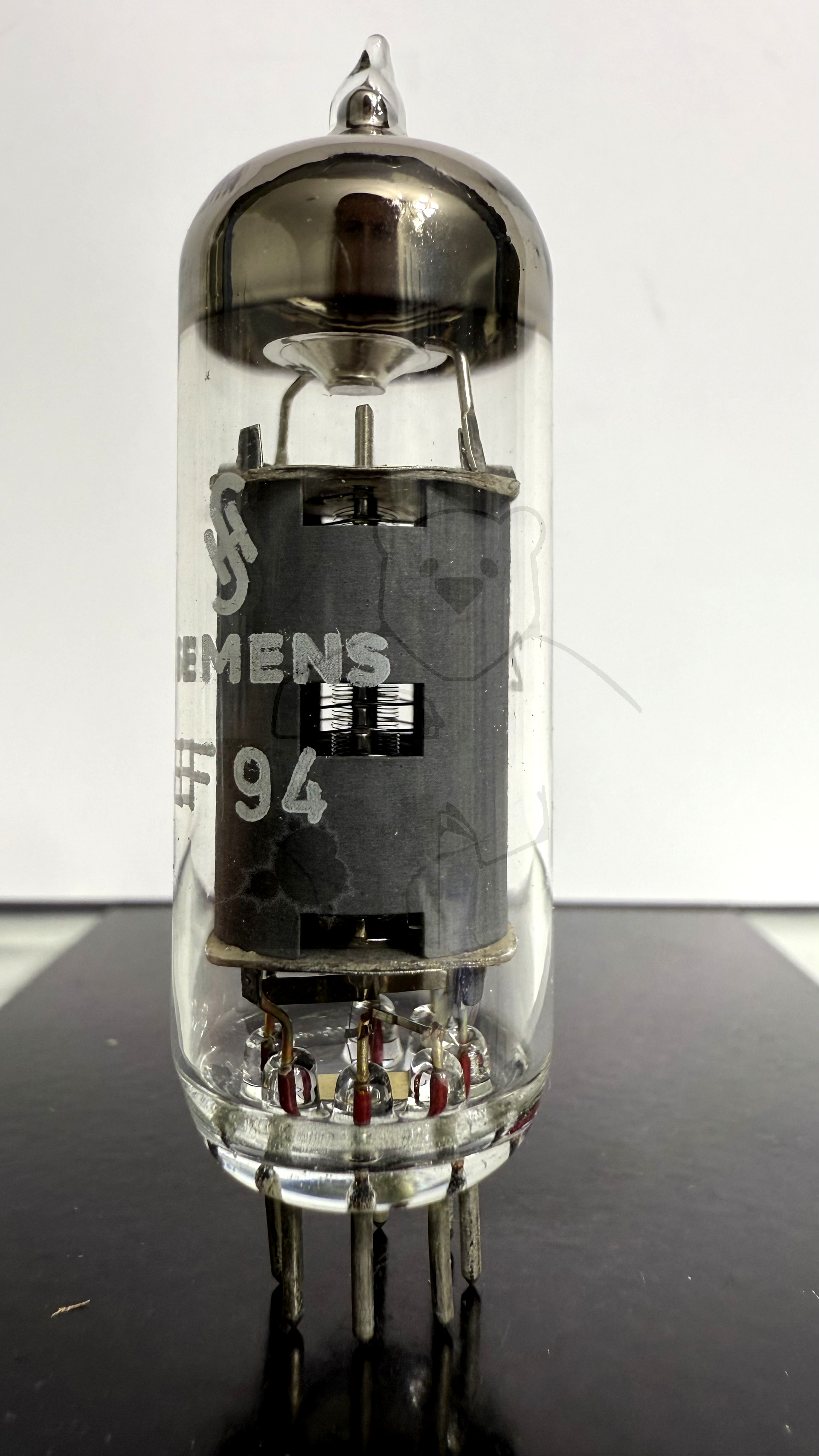

Röhre EF94 #2478 Bild 2

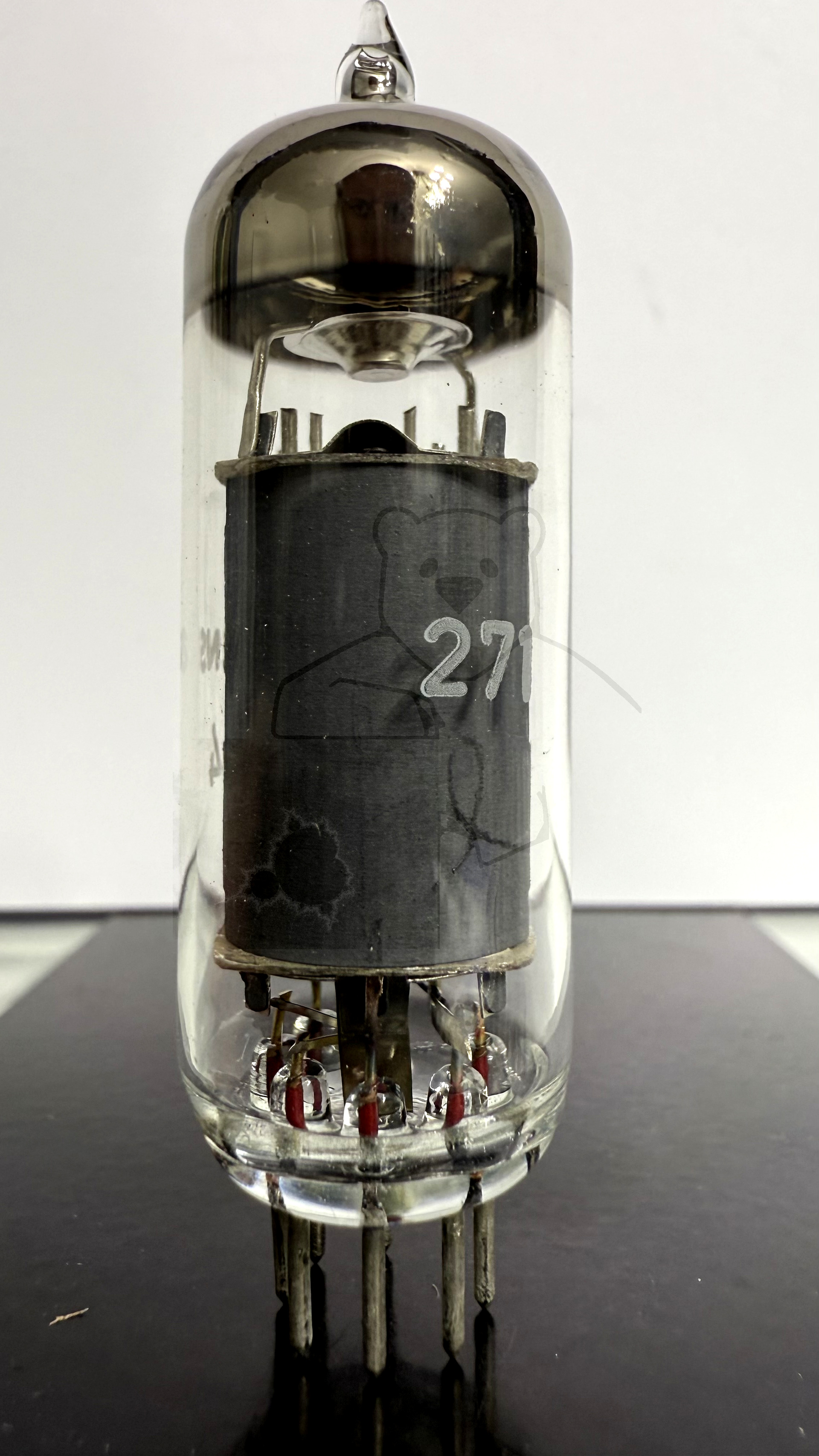

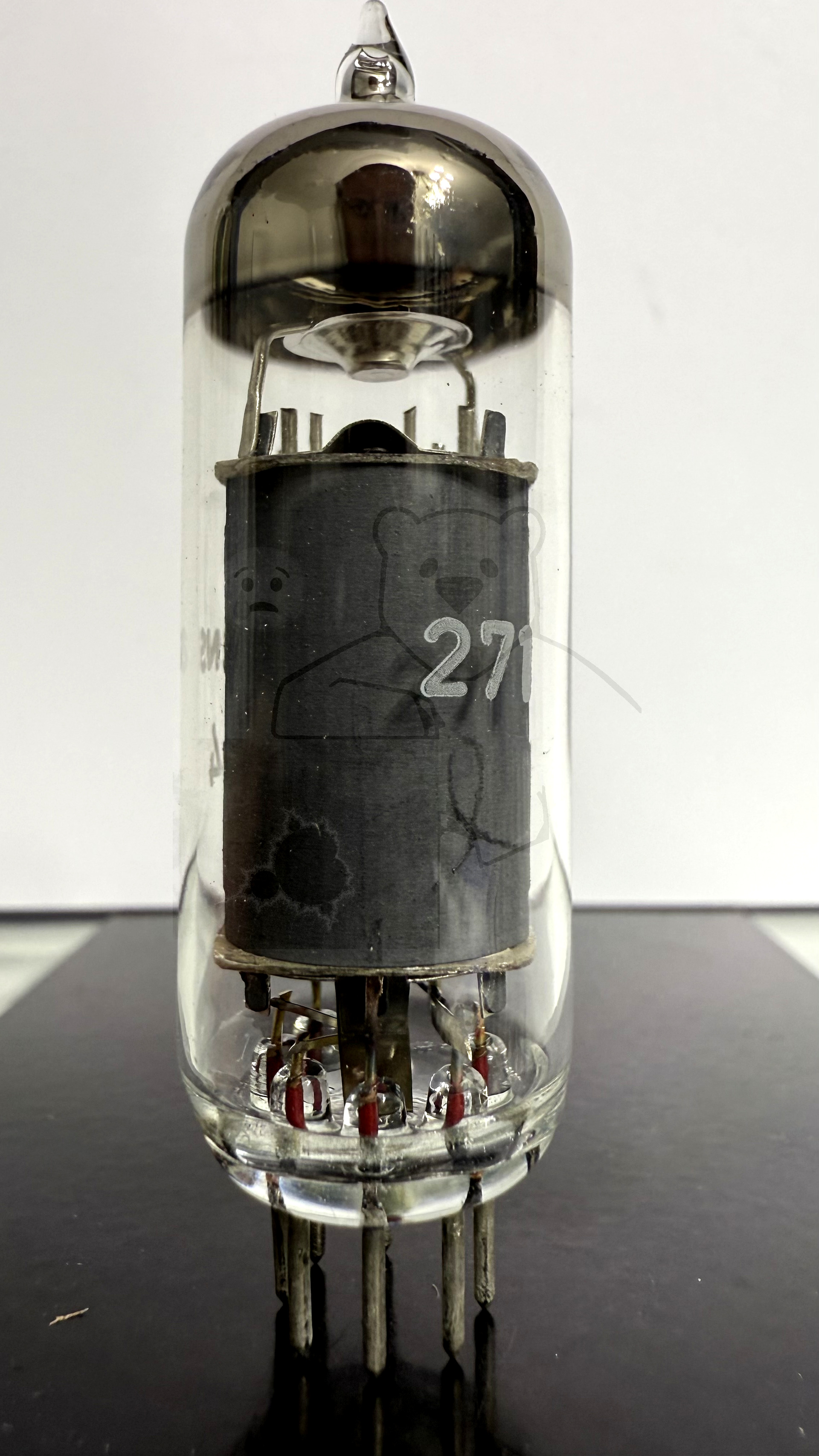

Röhre EF94 #2478 Bild 3

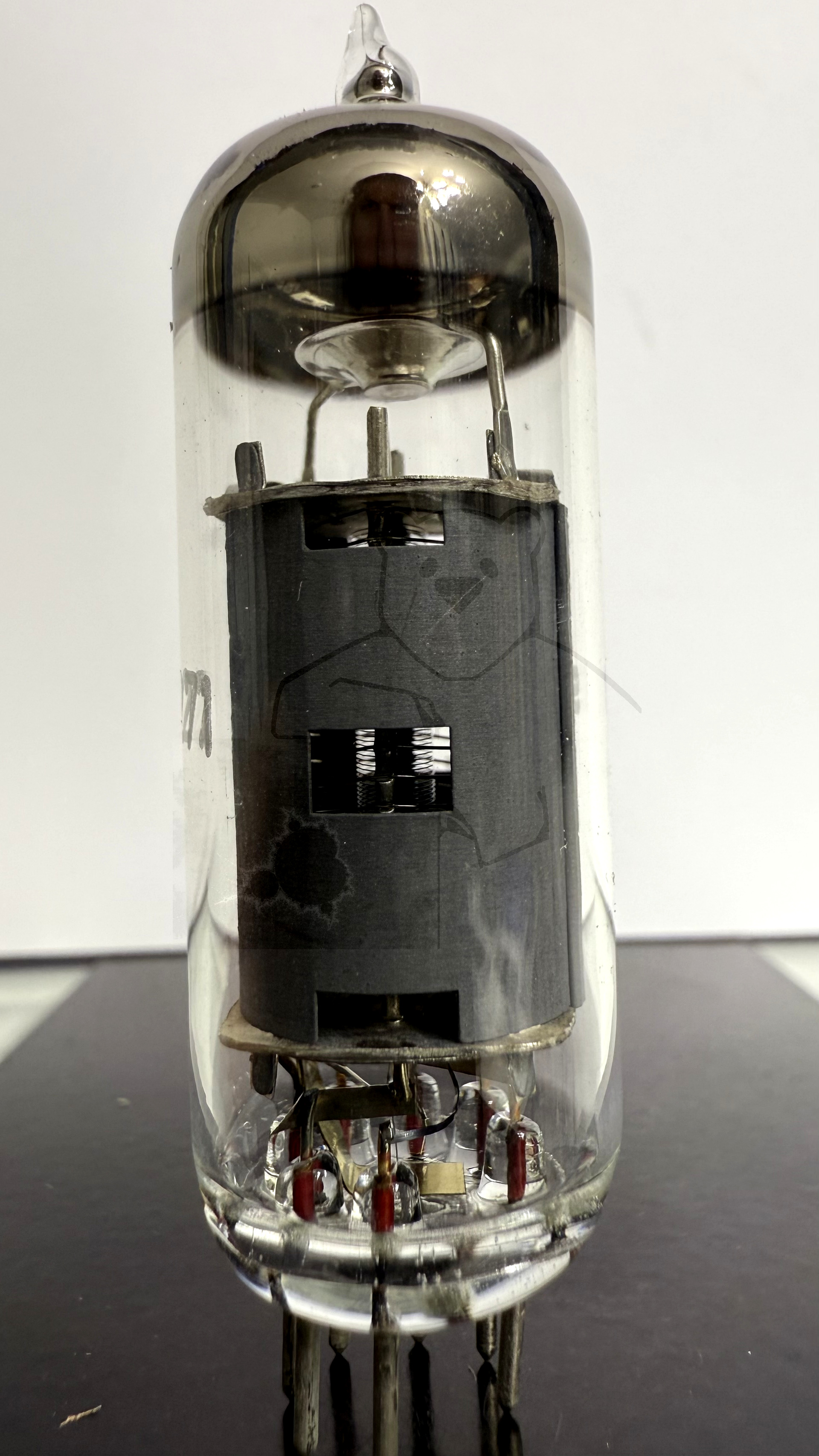

Röhre EF94 #2478 Bild 4

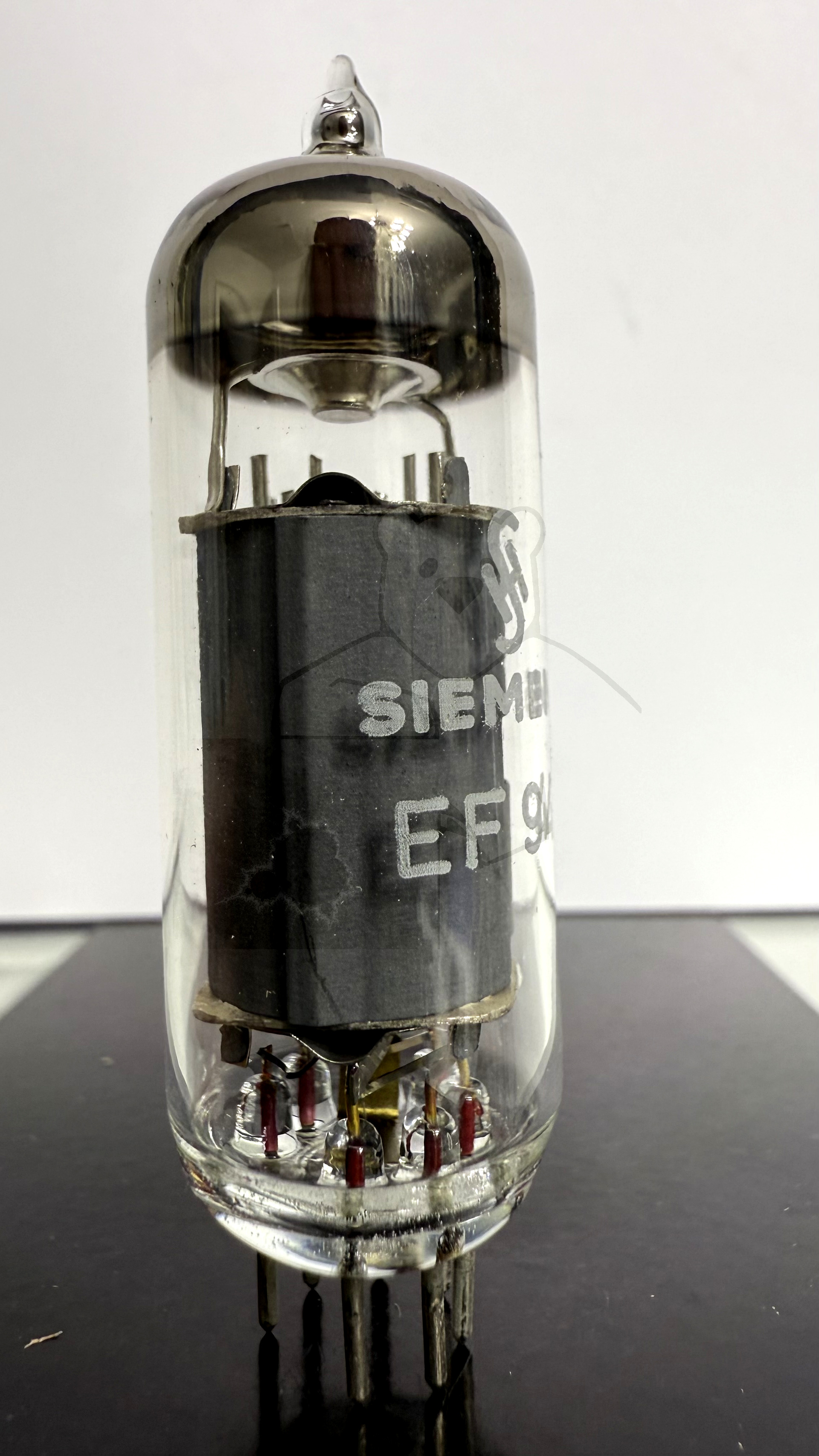

Röhre EF94 #2478 Bild 5

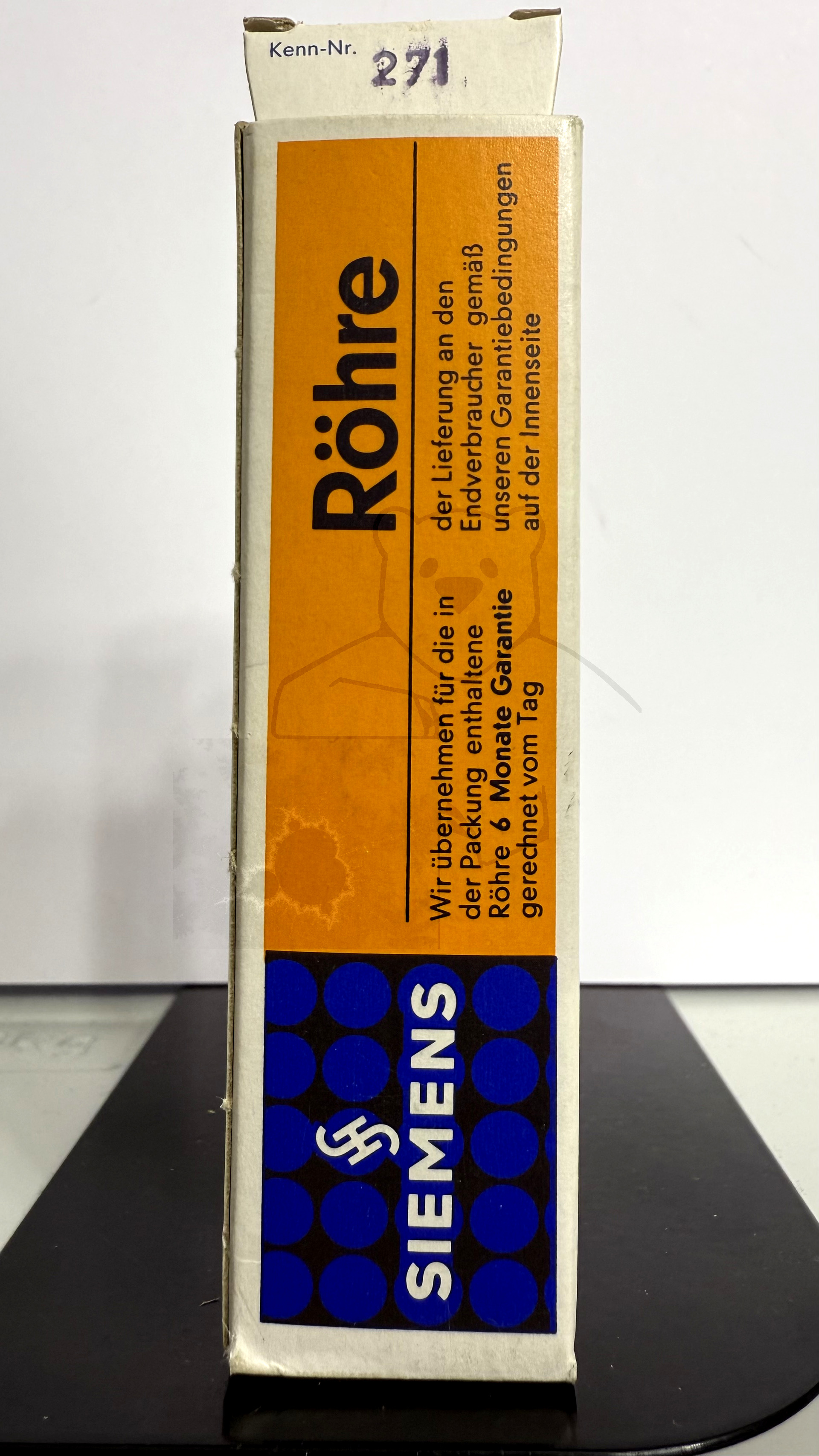

Röhre EF94 #2478 Verpackung Bild 1

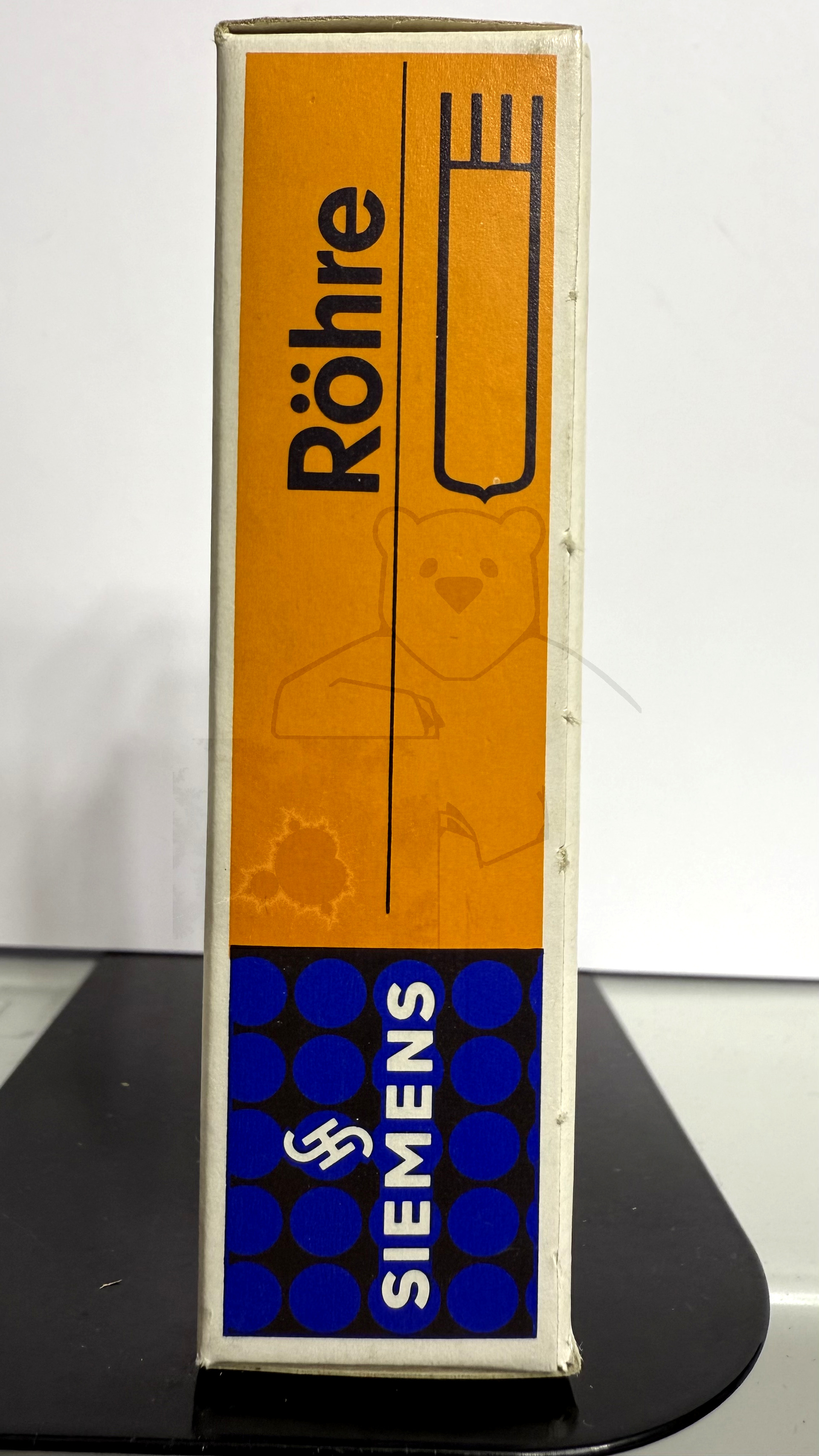

Röhre EF94 #2478 Verpackung Bild 2

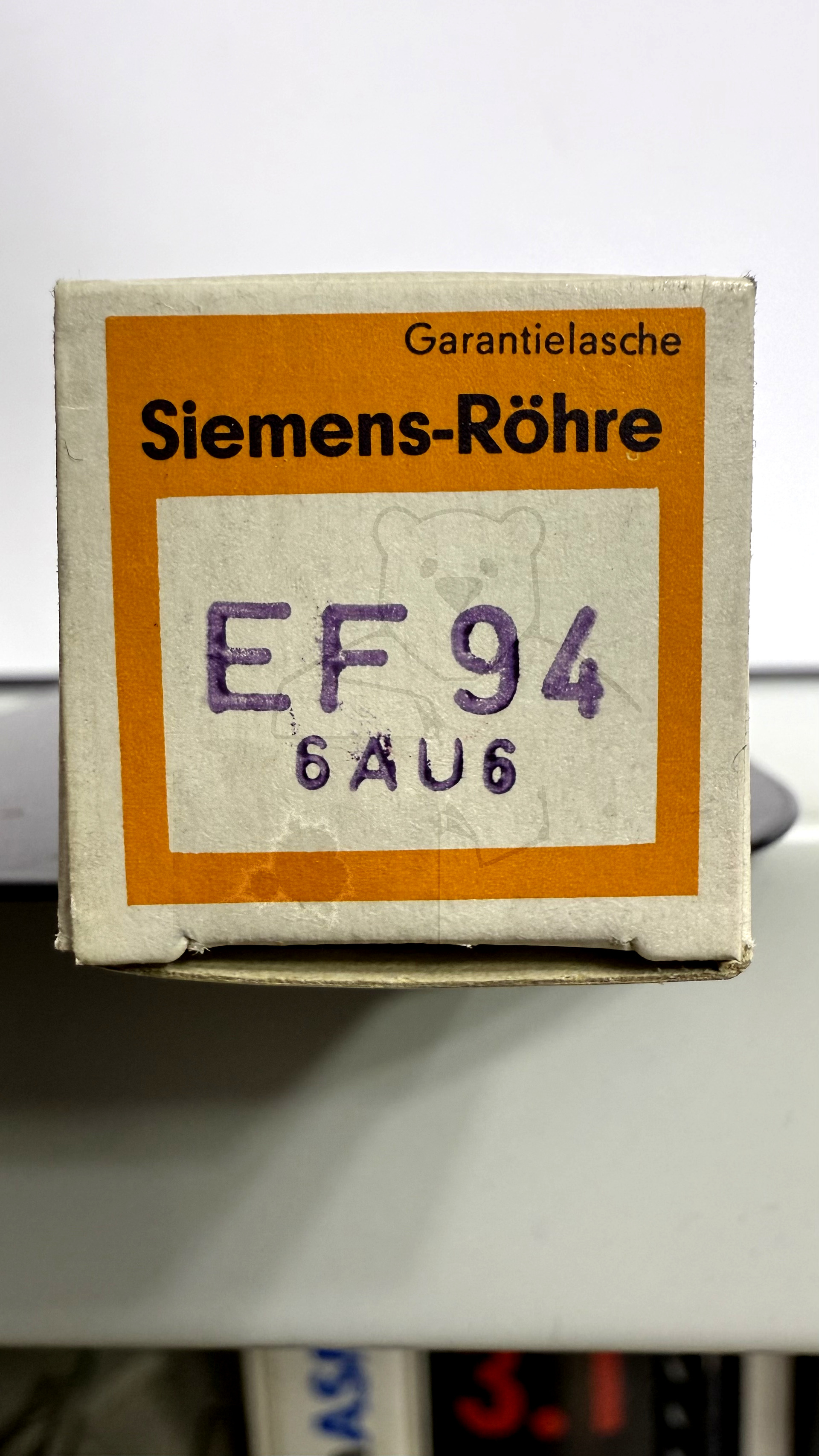

Röhre EF94 #2478 Verpackung Bild 3

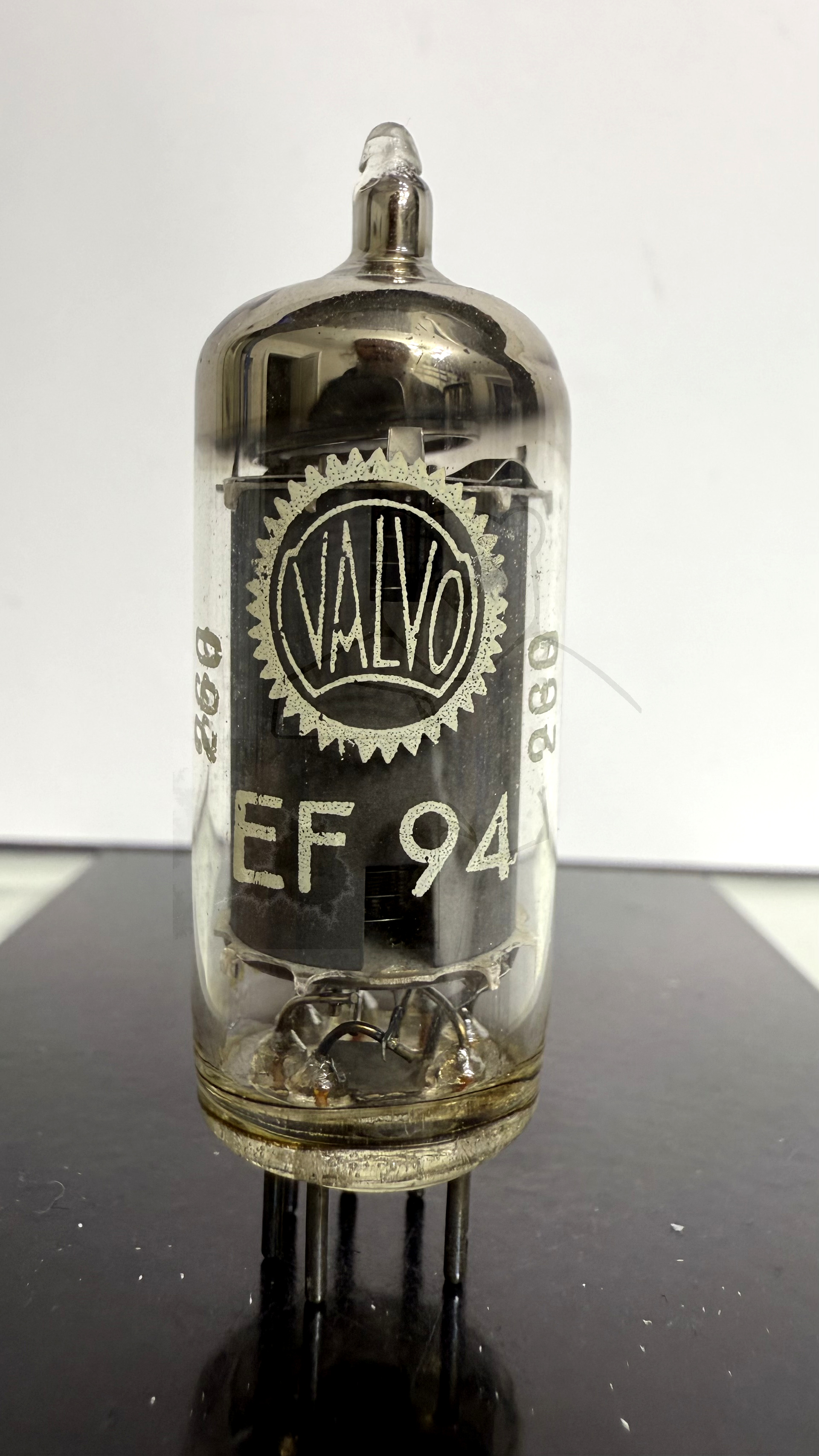

Röhre EF94 #2858 Bild 1

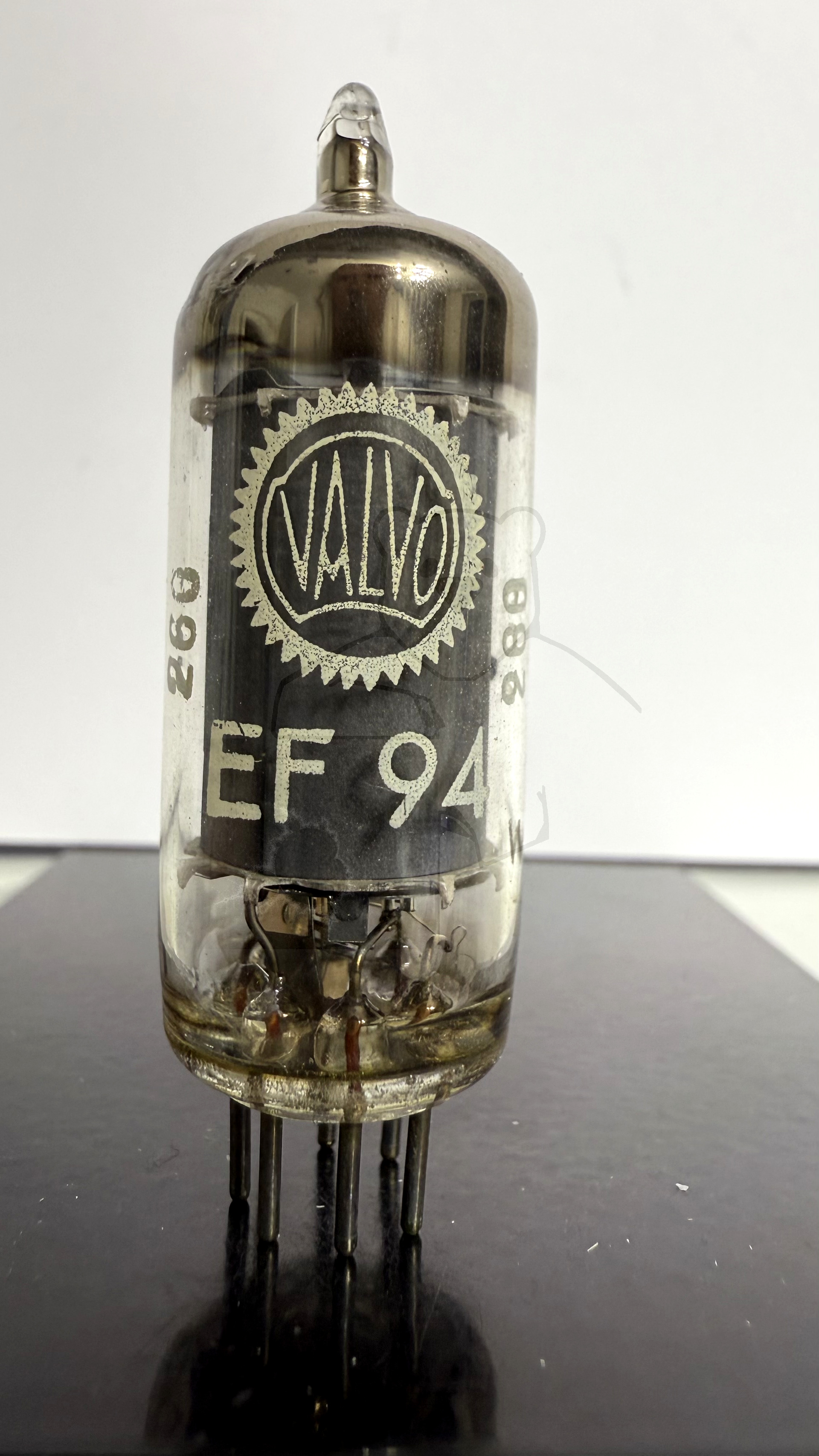

Röhre EF94 #2862 Bild 1

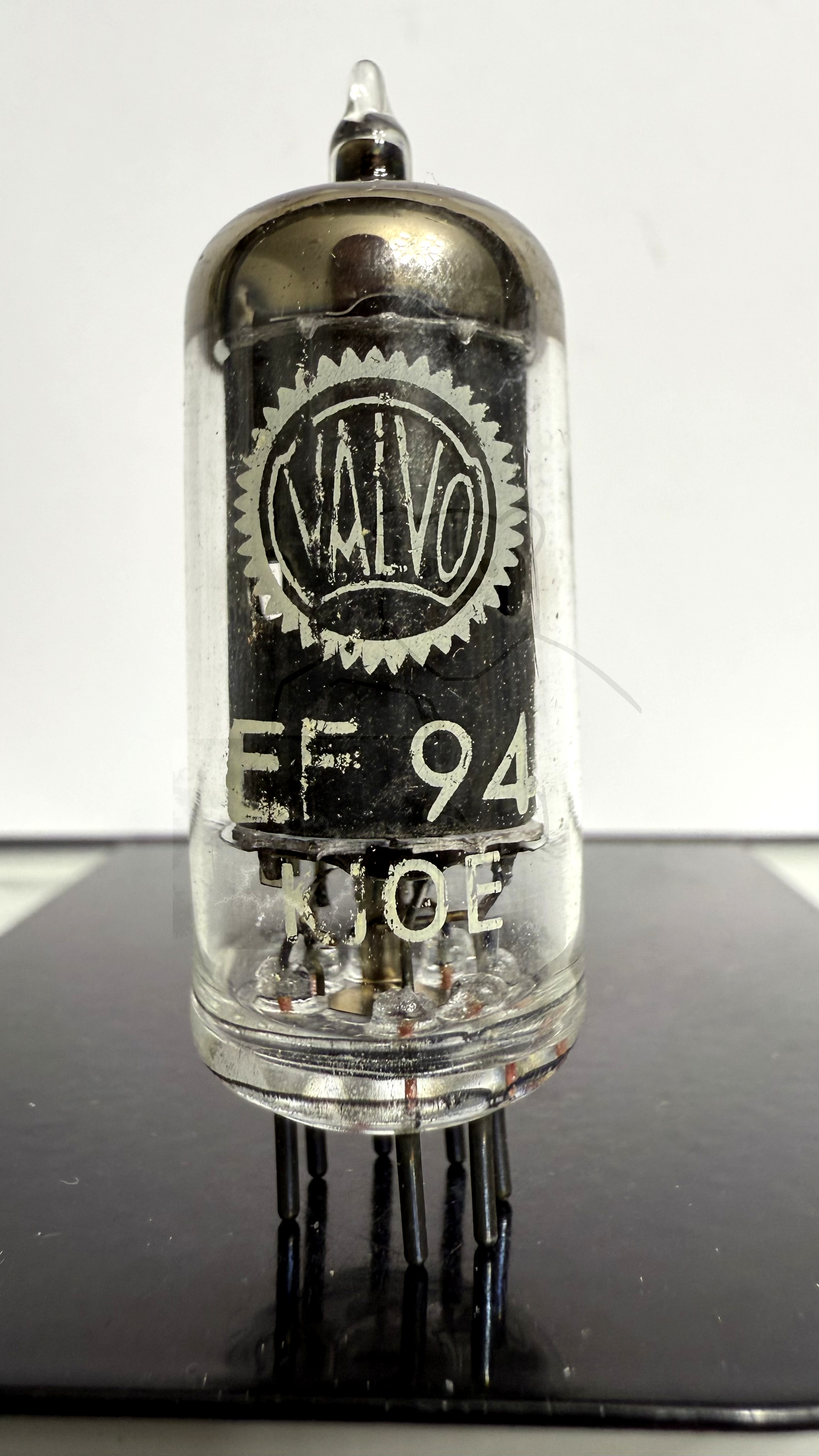

Röhre EF94 #4036 Ursprünglich gestempelt als 6AU6A Bild 1

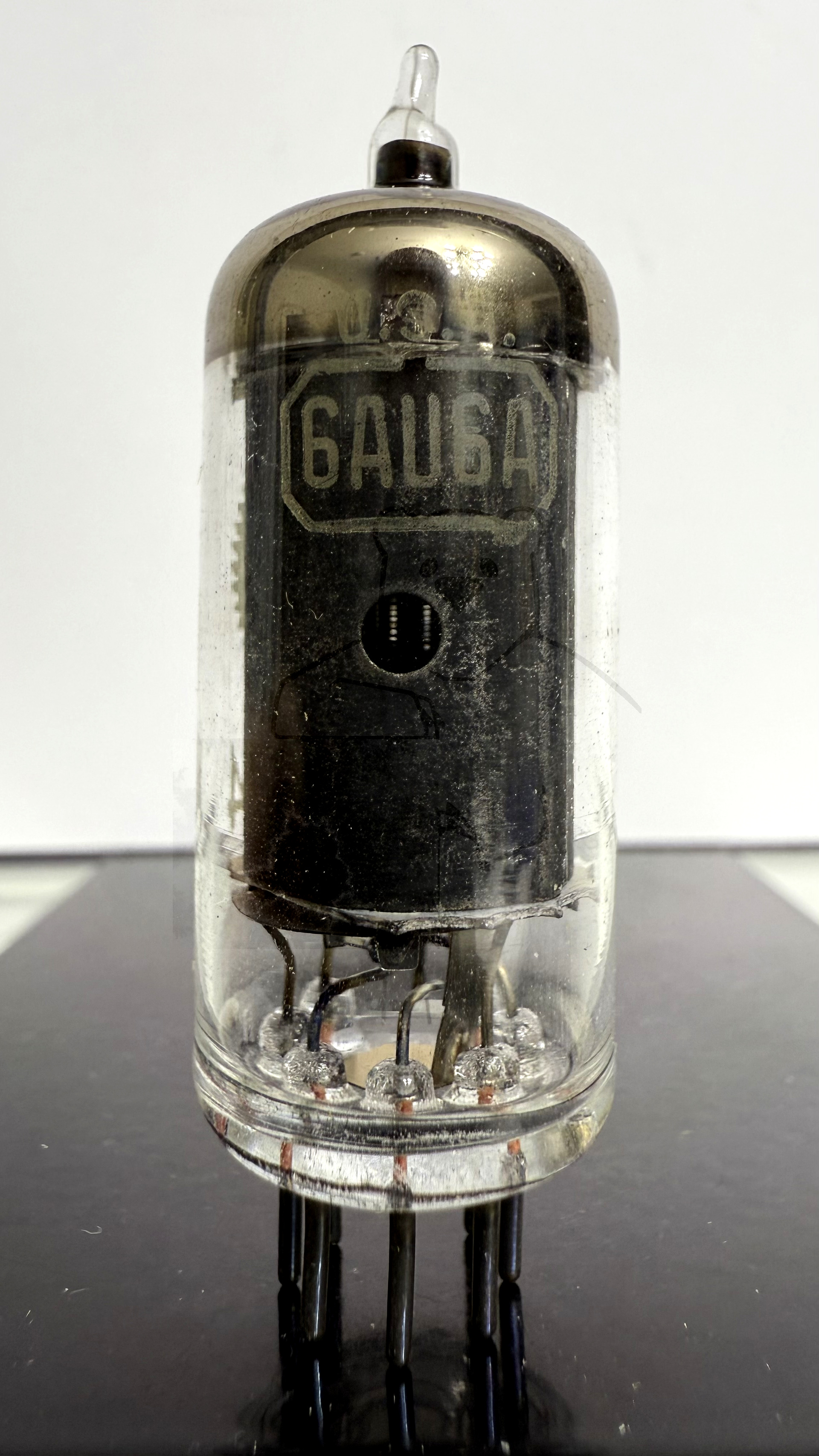

Röhre EF94 #4036 Ursprünglich gestempelt als 6AU6A Bild 2

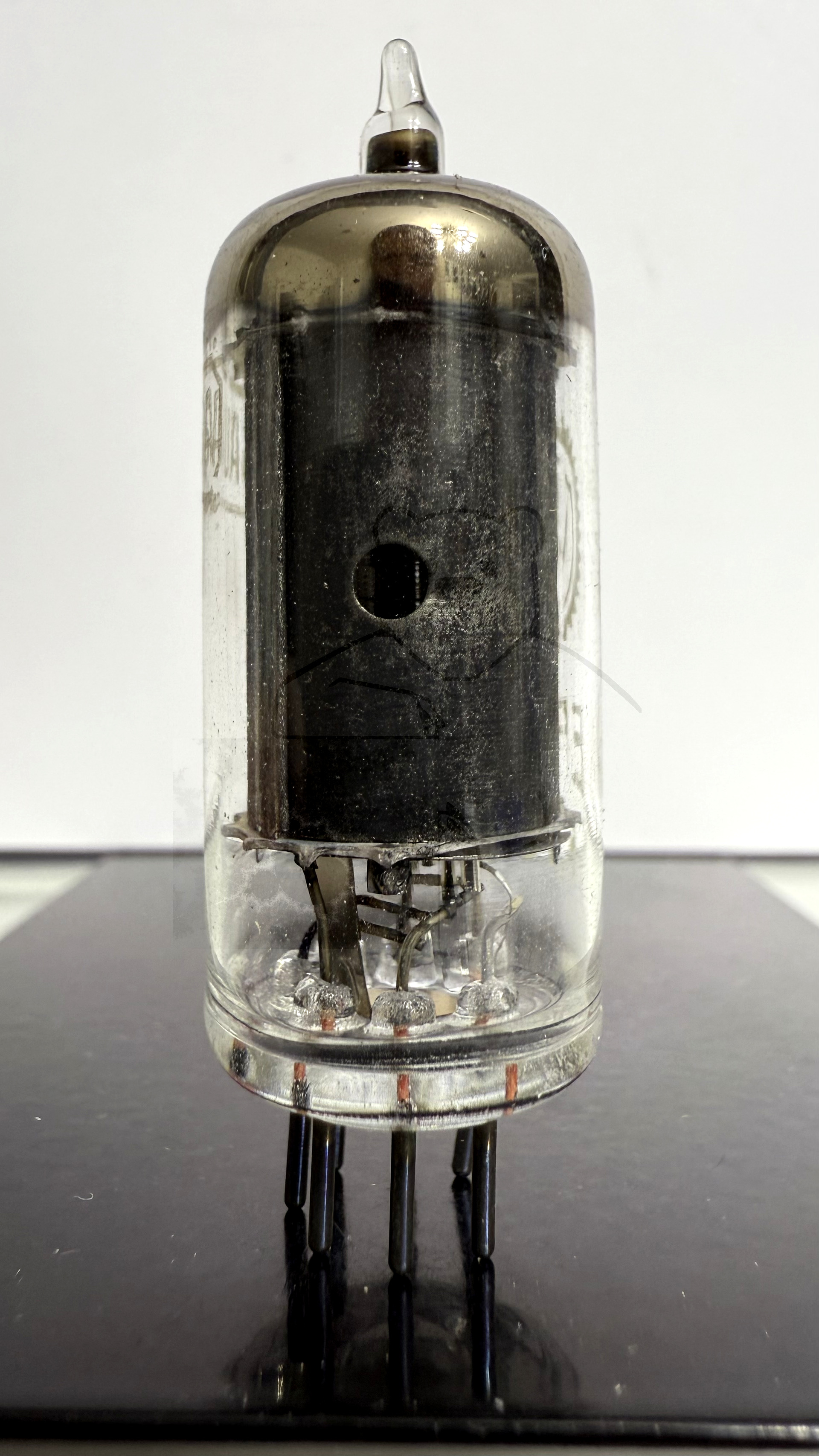

Röhre EF94 #4036 Ursprünglich gestempelt als 6AU6A Bild 3

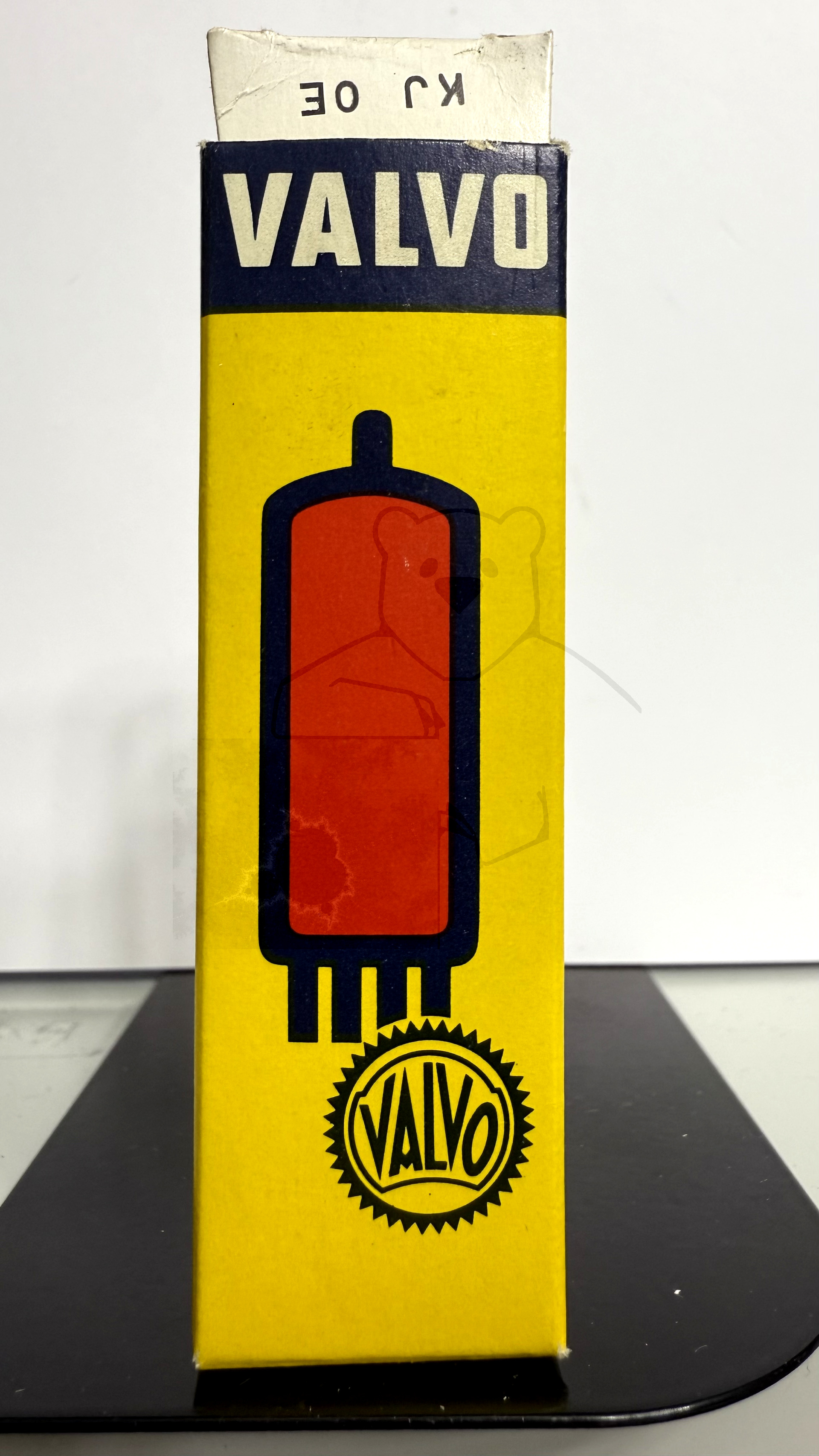

Röhre EF94 #4036 Ursprünglich gestempelt als 6AU6A Verpackung Bild 1

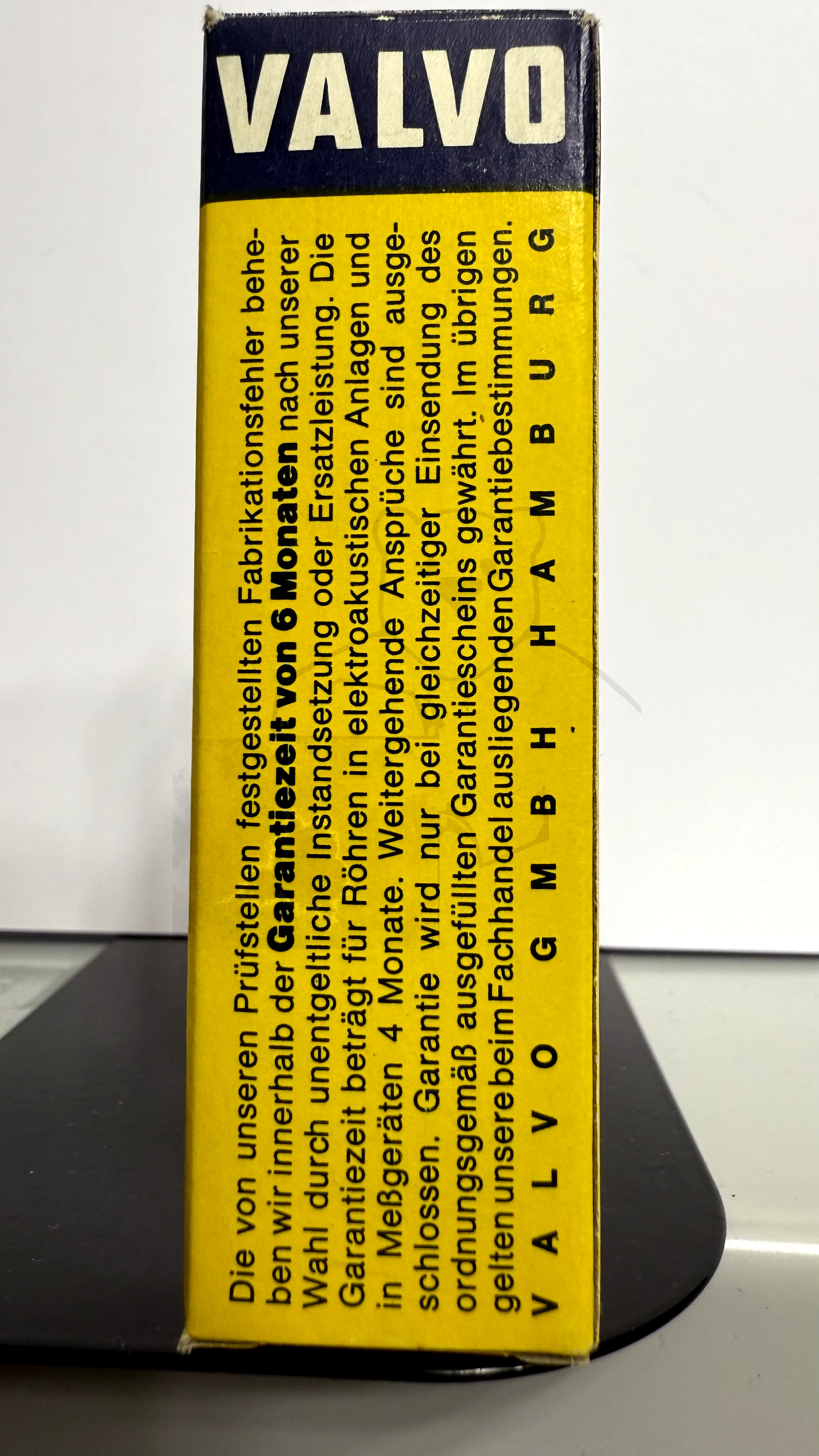

Röhre EF94 #4036 Ursprünglich gestempelt als 6AU6A Verpackung Bild 2

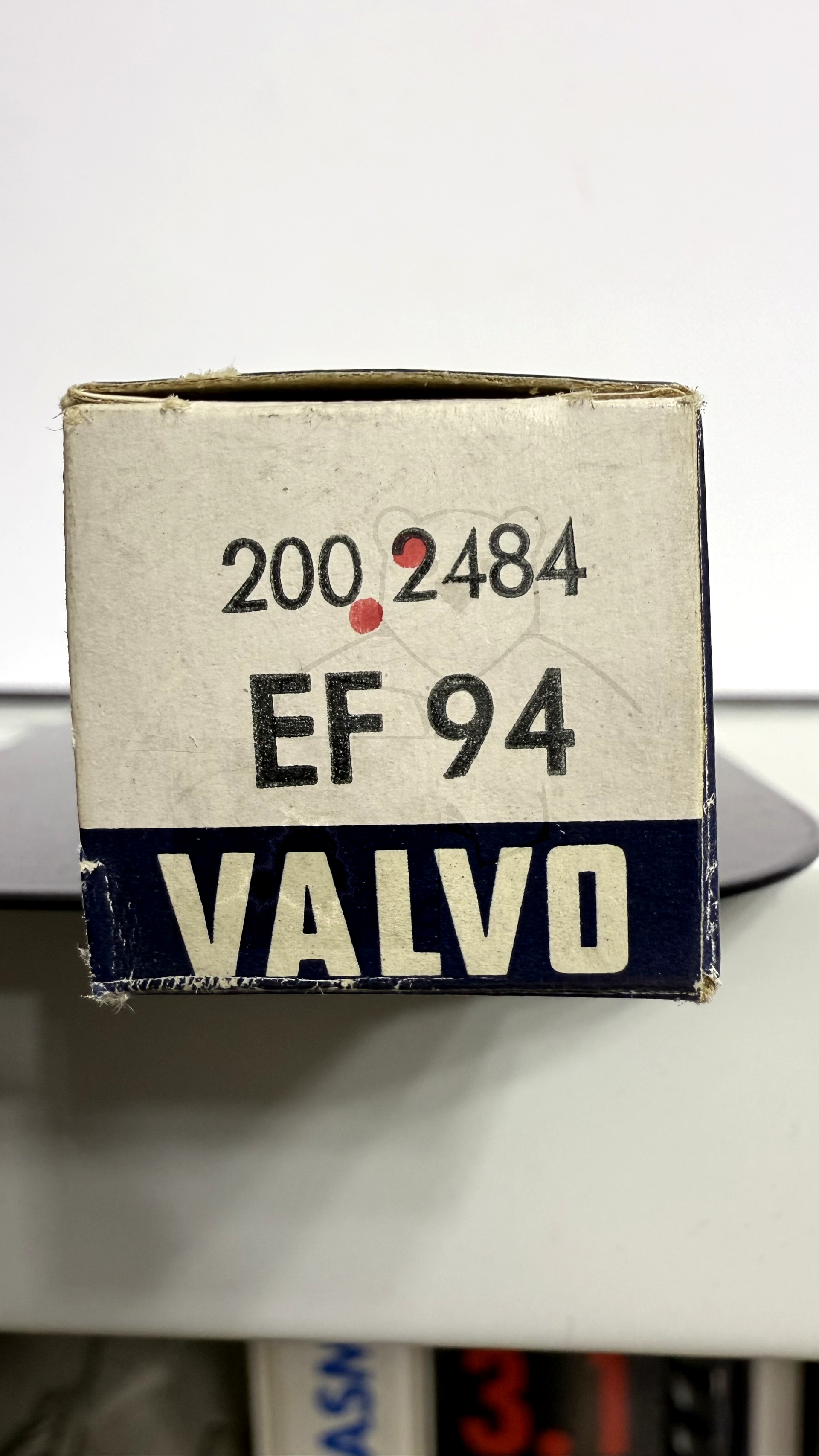

Röhre EF94 #4036 Ursprünglich gestempelt als 6AU6A Verpackung Bild 3

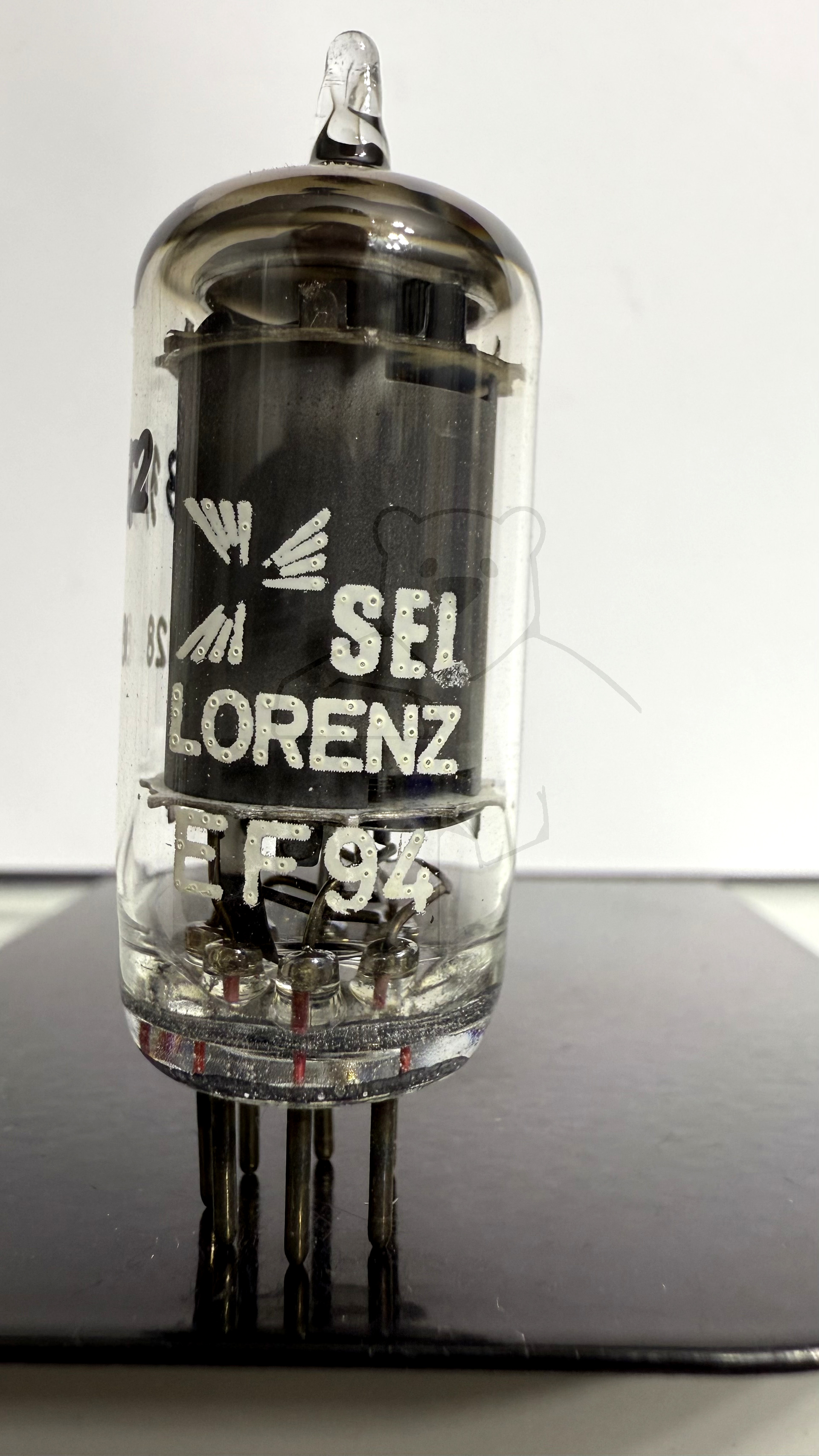

Röhre EF94 #3352 Bild 1

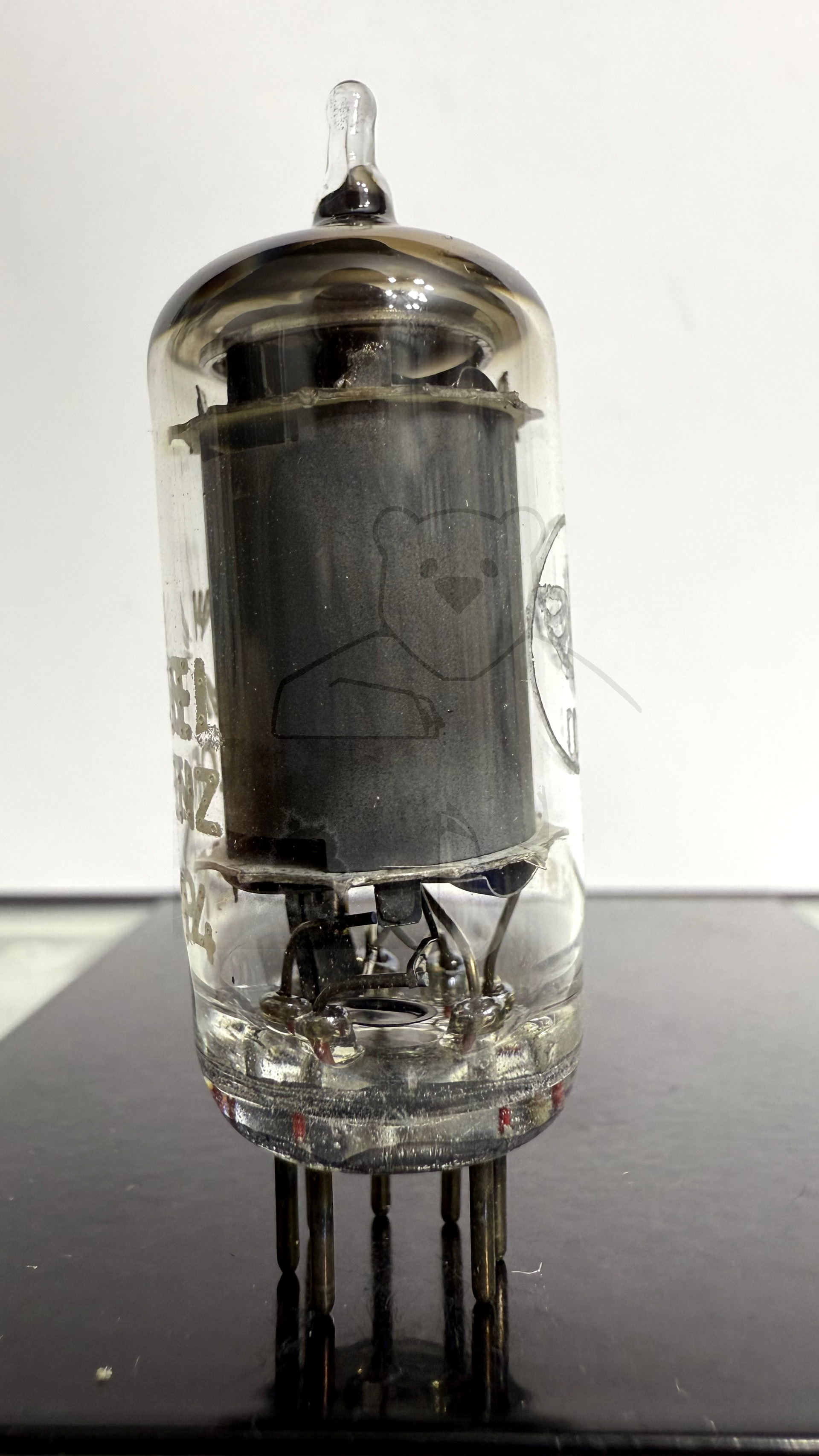

Röhre EF94 #3352 Bild 2

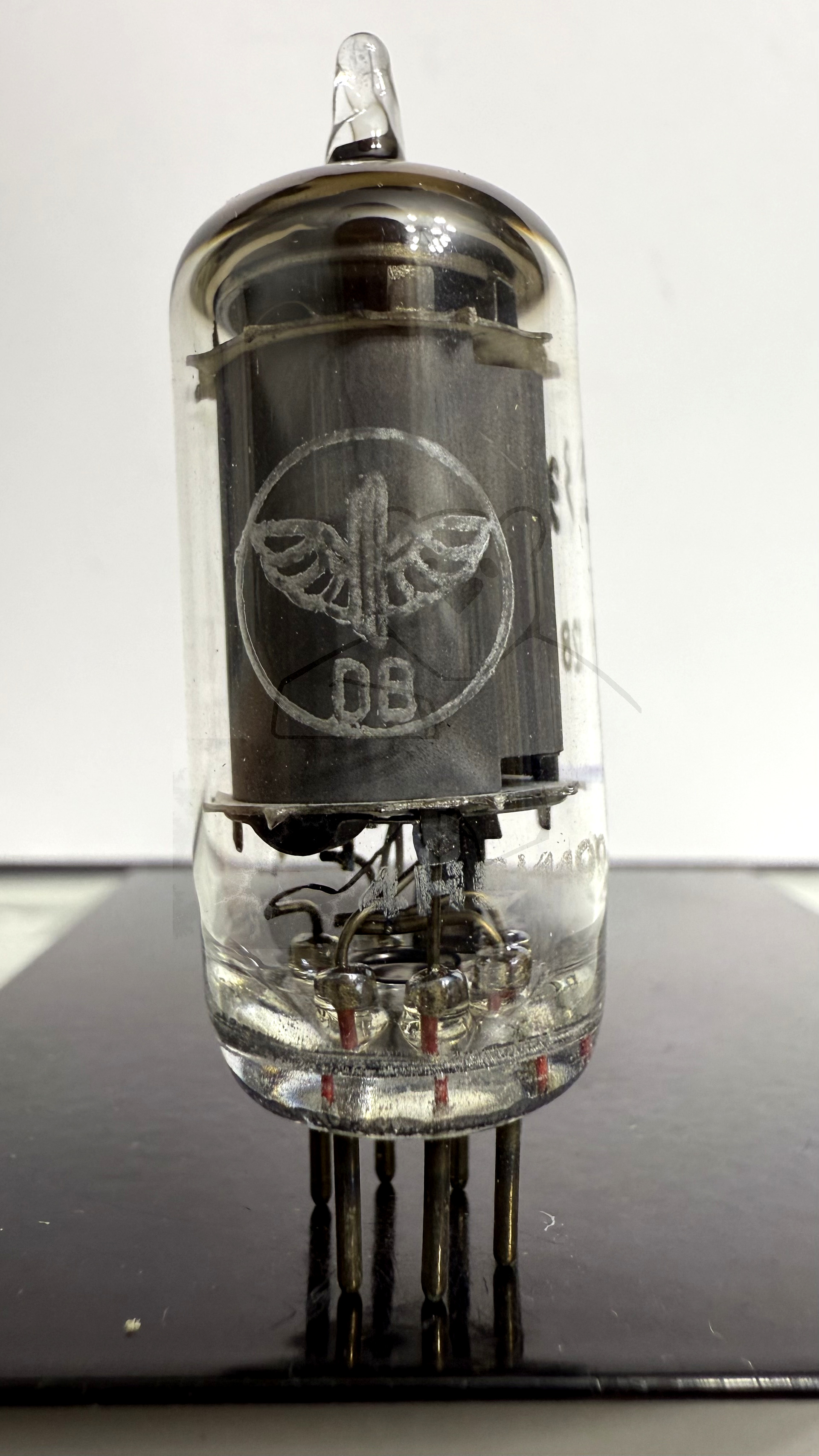

Röhre EF94 #3352 Bild 3

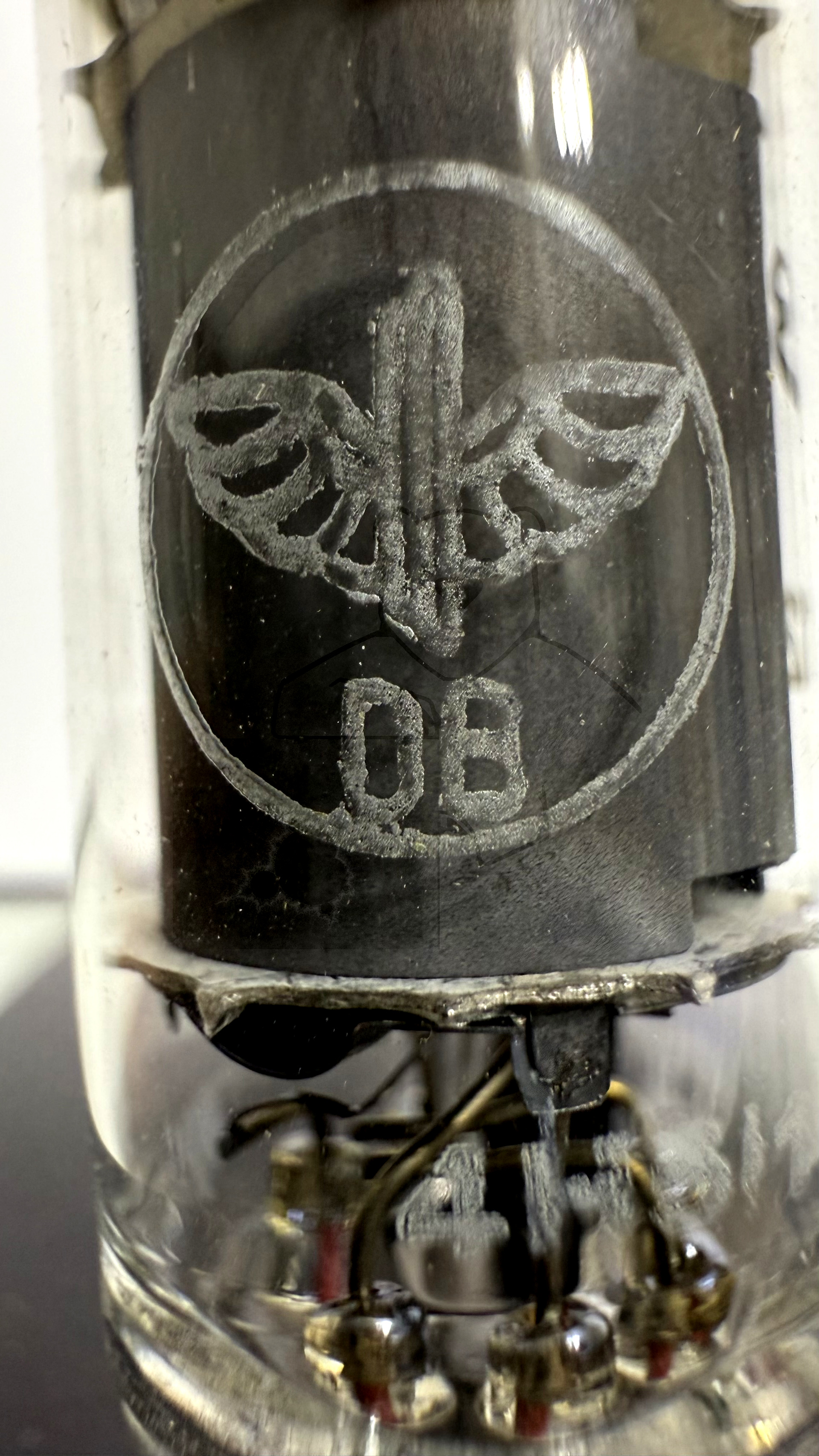

Röhre EF94 #3352 Bild 4

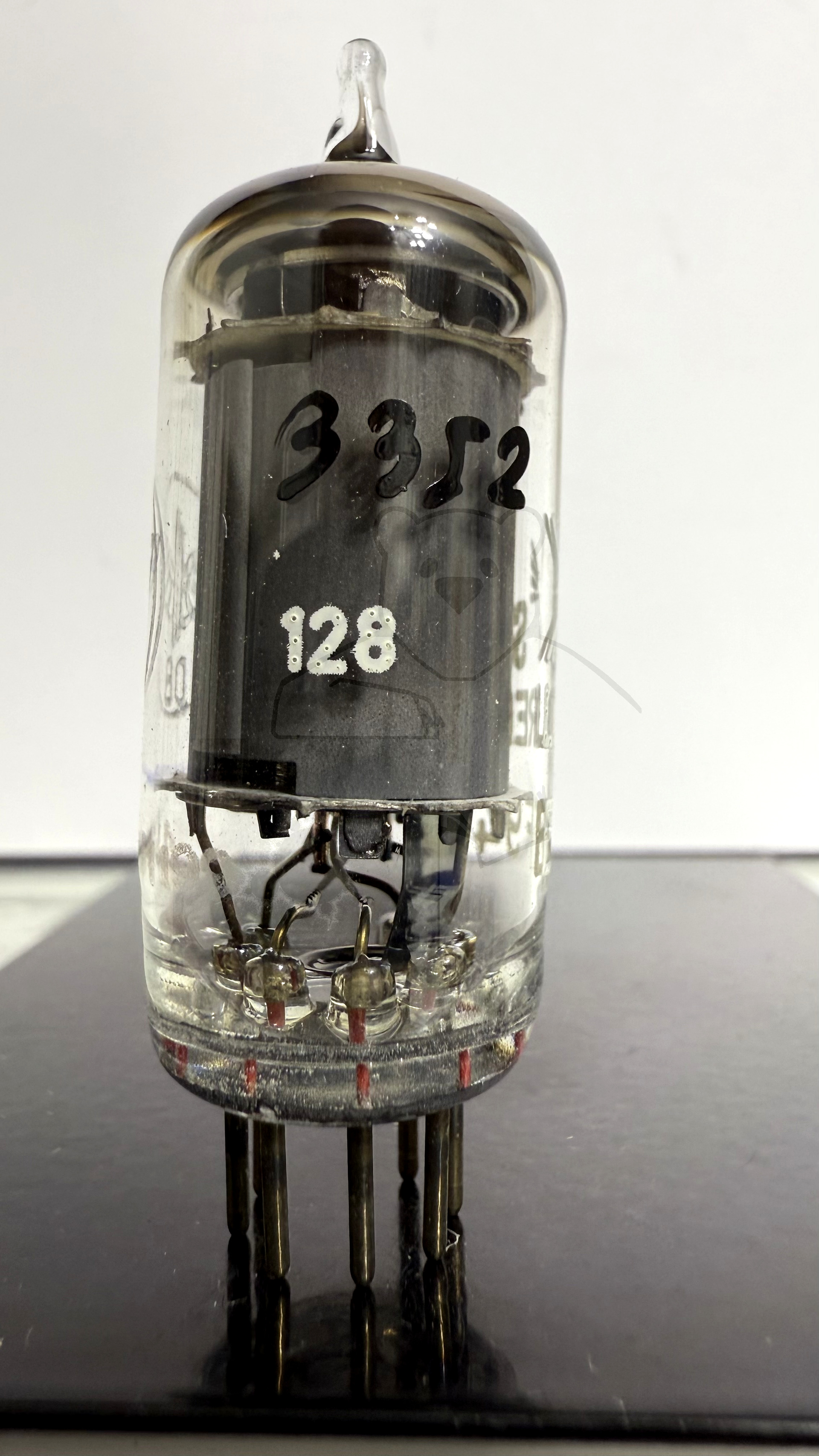

Röhre EF94 #3352 Bild 5
Röhre EF94 #3352 Verpackung Bild 1

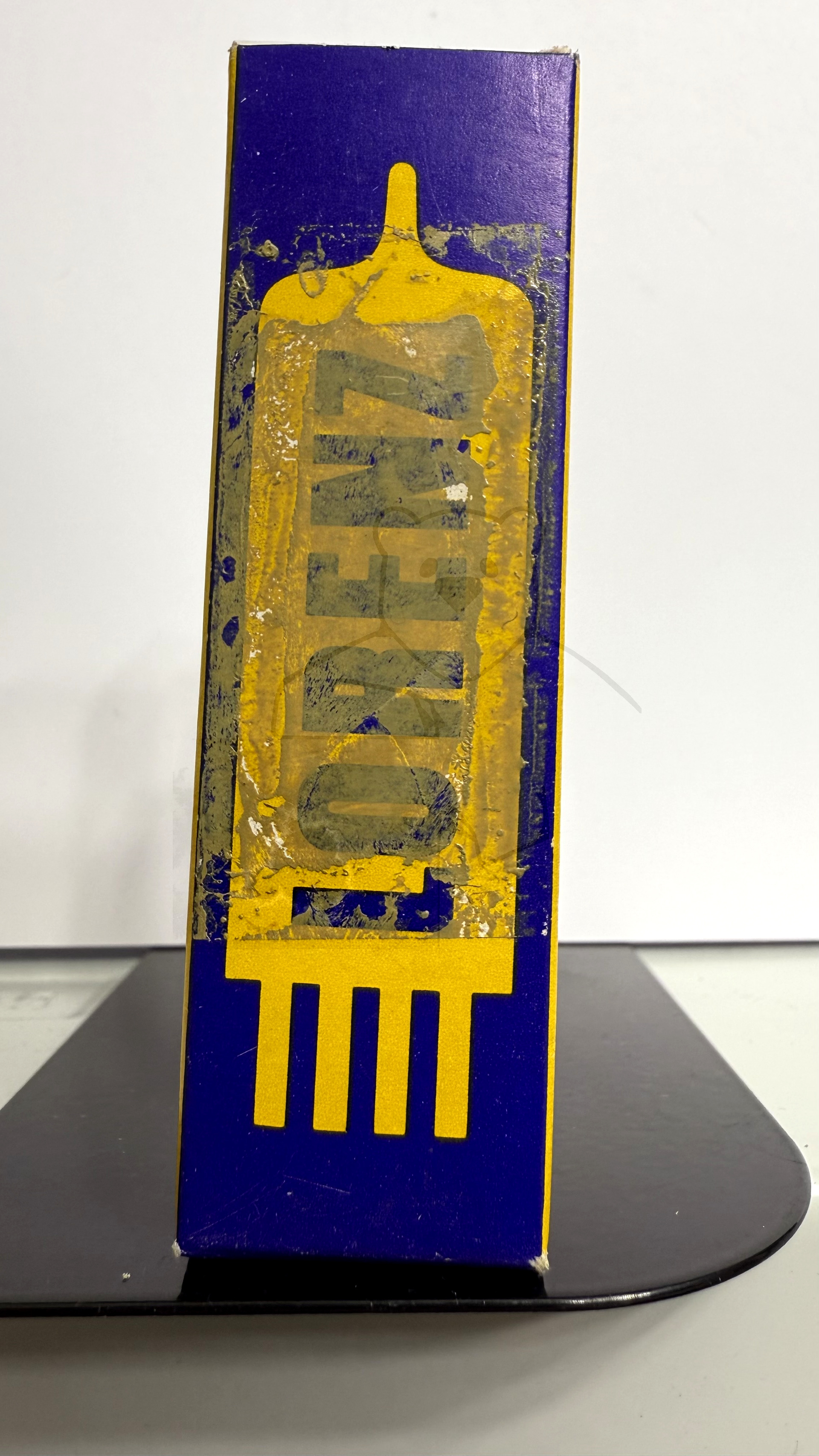

Röhre EF94 #3352 Verpackung Bild 2
Röhre EF94 #3352 Verpackung Bild 3

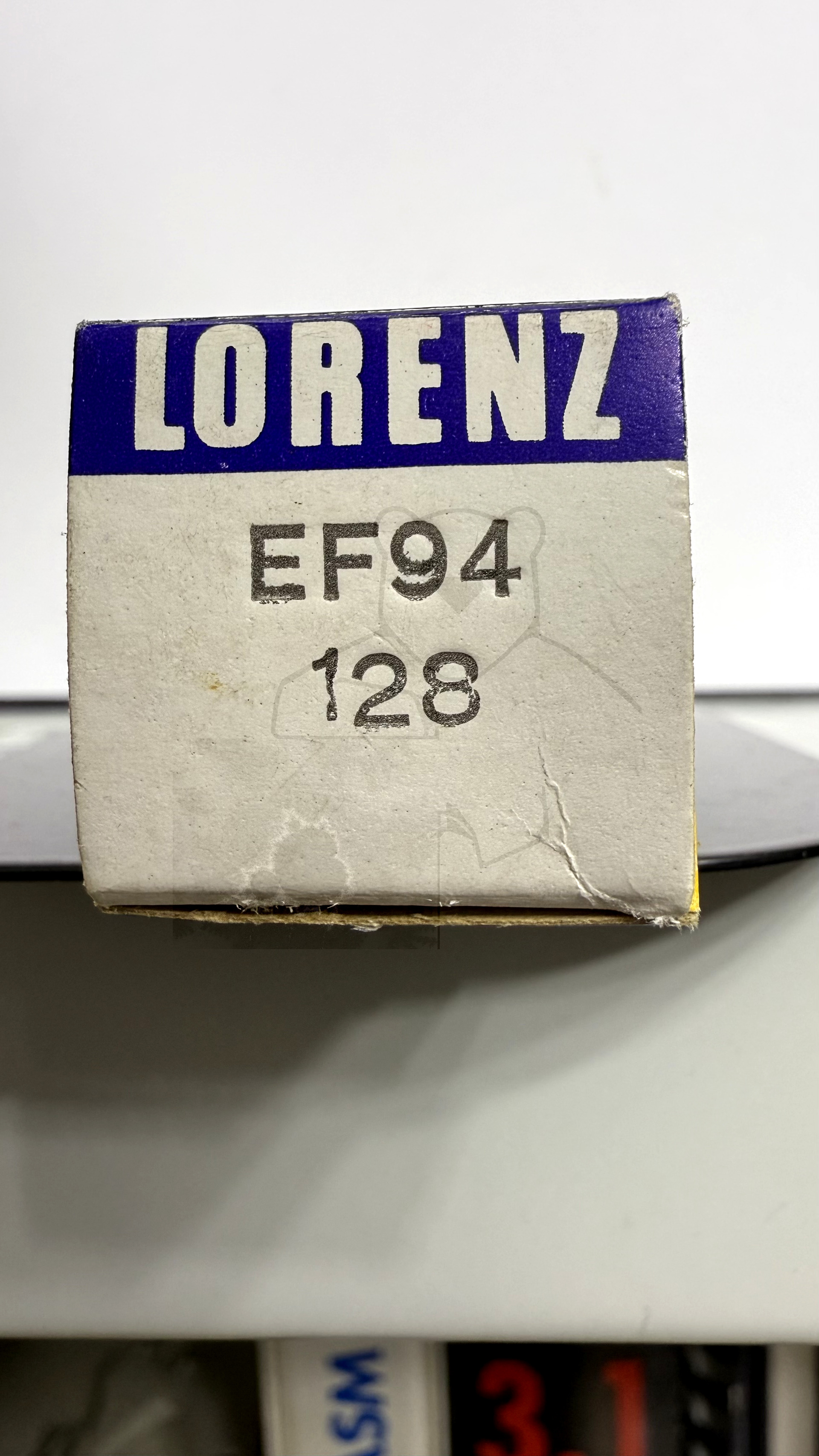

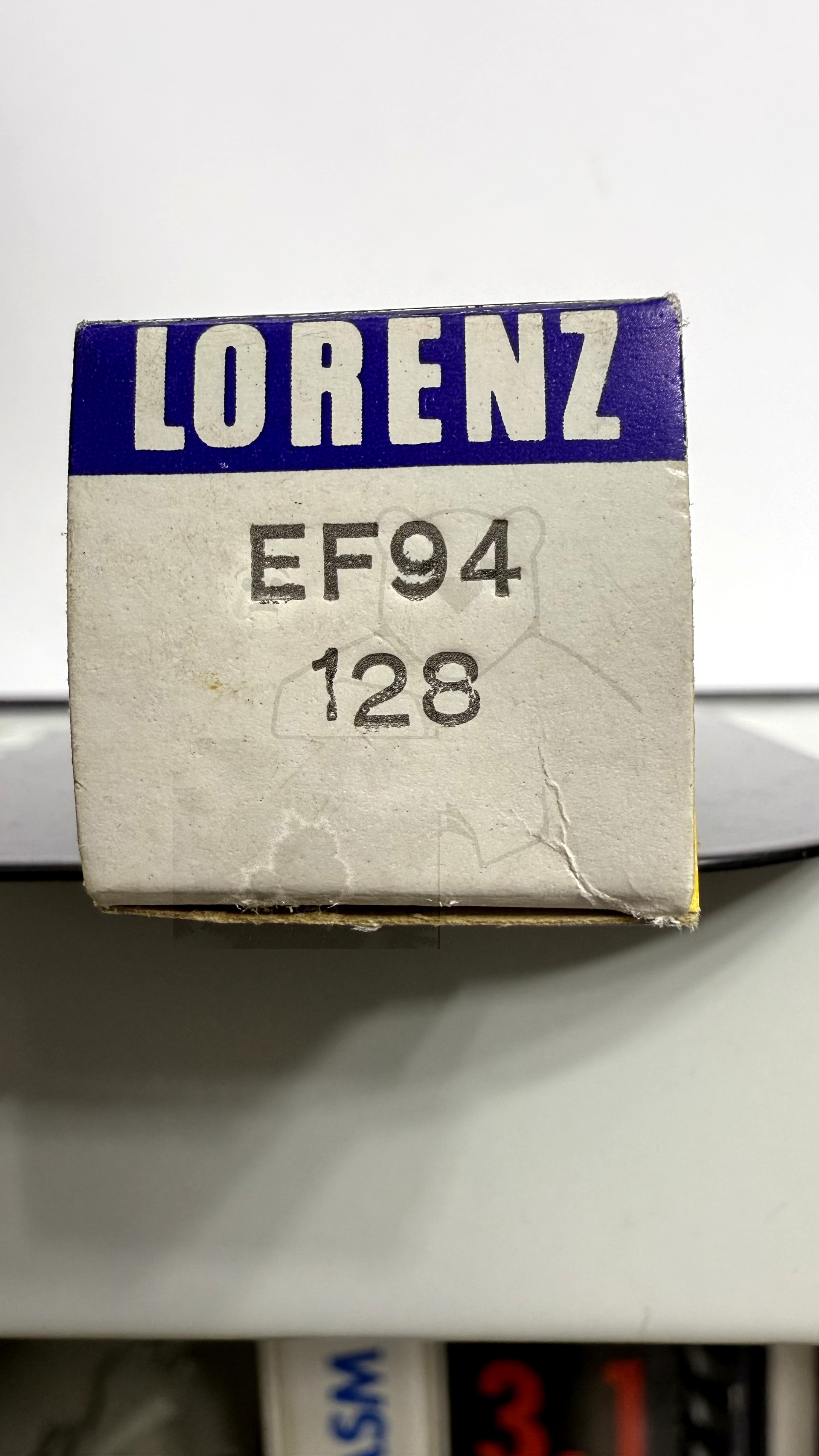

Röhre EF94 #3352 Verpackung Bild 4

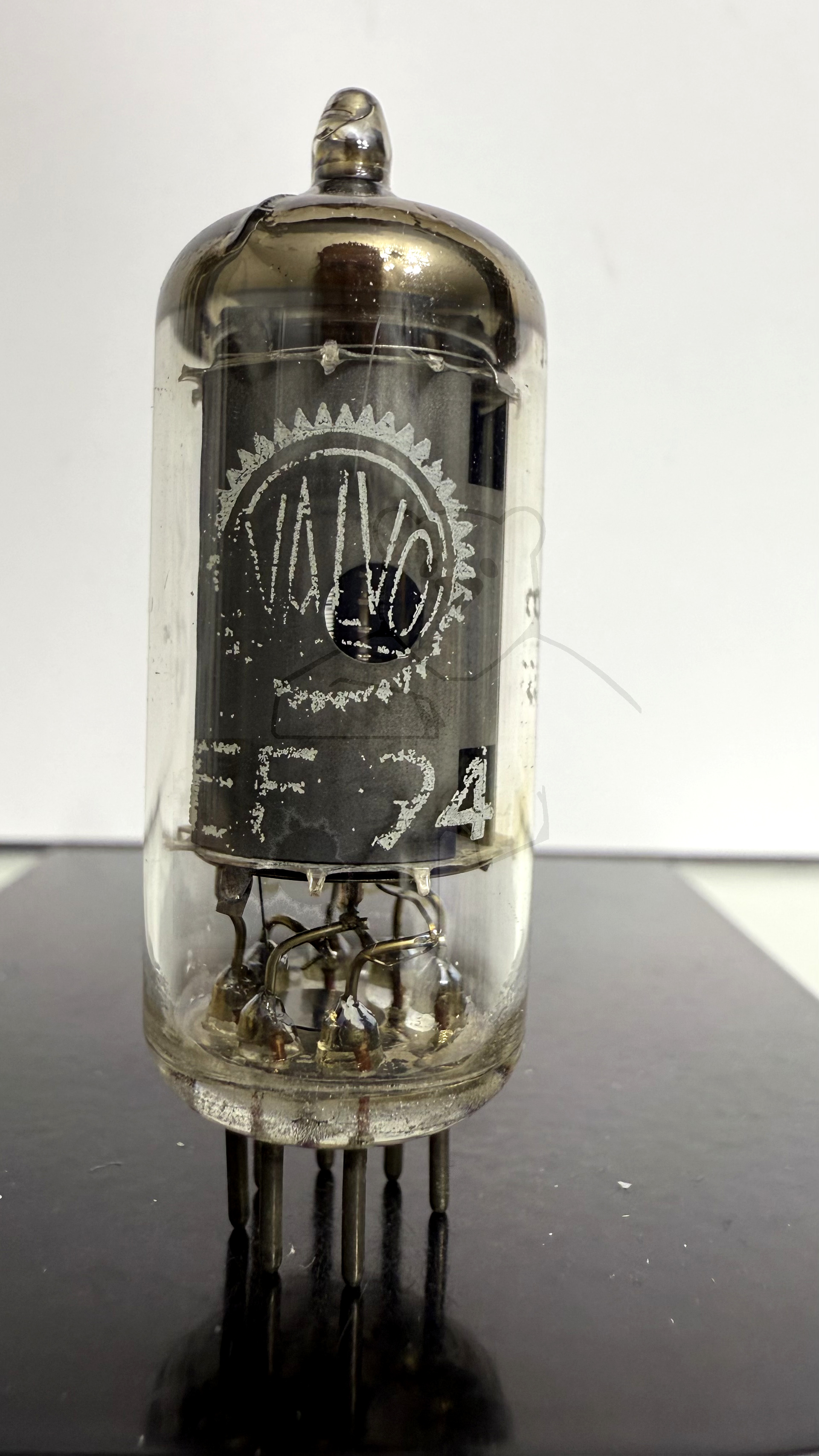

Röhre EF94 #2466 Bild 1

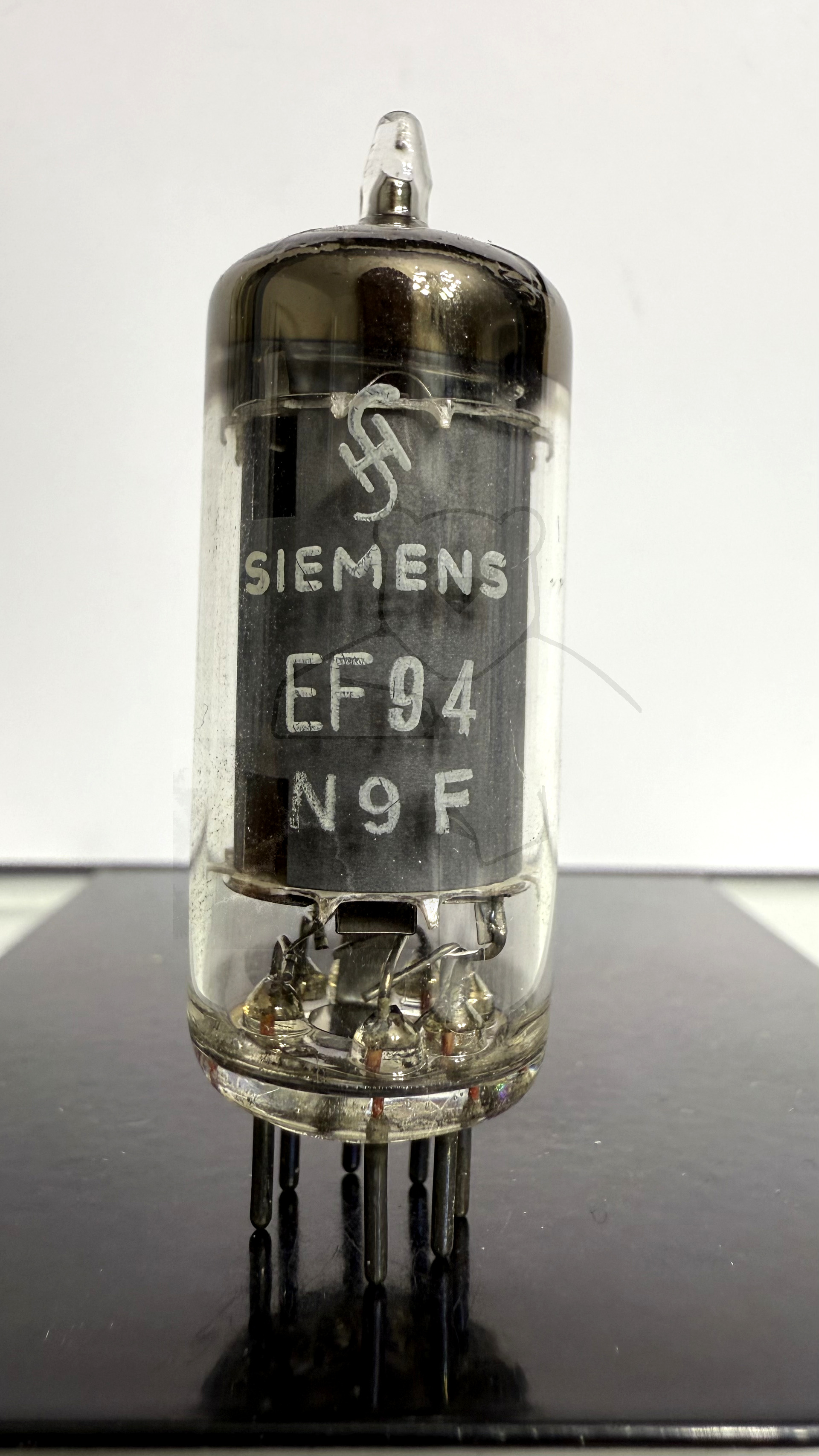

Röhre EF94 #4437 Bild 1
🔎 Alle Röhren vom Typ EF94 in der Sammlung
- → EF94 Inventar: 02466 Hersteller: → Valvo
- → EF94 Inventar: 02478 Hersteller: → Siemens
- → EF94 Inventar: 02498 Hersteller: → Siemens
- → EF94 Inventar: 02858 Hersteller: → Valvo
- → EF94 Inventar: 02862 Hersteller: → Valvo
- → EF94 Inventar: 03352 Hersteller: → SEL – Lorenz
- → EF94 Inventar: 04036 Hersteller: → Valvo
- → EF94 Inventar: 04437 Hersteller: → Siemens
- → EF94 Inventar: 08385 Hersteller: → Valvo
