🔎 Beschreibung der Röhre: 6AU6
| Name | 6AU6 |
| Vergleichsname | → 6136 → 6AU6A → 6AU6WA → 6AU6WC → 8425A → EF94 |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol. |
| Zusätzliche Informationen | |
| Letzte Änderung | 05.06.2018 18:02:38 |
🔎 Beschreibung der Systeme für die Röhre: 6AU6
| System 1 | |
| Kathode | 7 |
| Gitter 1 | 1 |
| Gitter 2 | 6 |
| Gitter 3 | 2 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 5 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 3, 4 |
| Abschirmung | 2 |
| Funktion | → Zwischenfrequenzverstaerker |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der 6AU6
Bildquelle: Lorenz Datenblatt
🔎 Datenblätter zur Röhre: 6AU6
Datenblatt 6AU6 Brimar Version 1 [www.tubedata.info].pdf (2152 kB)
Datenblatt 6AU6 Brimar Version 2 [www.tubedata.info].pdf (100 kB)
Datenblatt 6AU6 Mazda Belvu [www.tubedata.info].pdf (453 kB)
Datenblatt 6AU6 Mullard [www.tubedata.info].pdf (293 kB)
Datenblatt 6AU6 RCA.pdf (184 kB)
Datenblatt 6AU6 Tung-Sol [www.tubedata.info].pdf (199 kB)
Datenblatt 6AU6A General Electric.pdf (599 kB)
Datenblatt 6AU6A RCA [www.tubedata.info].pdf (393 kB)
Datenblatt 6AU6WA CSF Compagnie Générale de T.S.F [www.tubedata.info].pdf (7421 kB)
Datenblatt 6AU6WA Mazda Belvu [www.tubedata.info].pdf (794 kB)
Datenblatt 6AU6WA Tung-Sol.pdf (283 kB)
Datenblatt 6AU6WB Mazda Belvu [www.tubedata.info].pdf (810 kB)
Datenblatt 6AU6WB Tung-Sol [www.tubedata.info].pdf (69 kB)
Pruefkarte EF94 6AG5 6AH6 6AU6 EF96 - Funke W19 Roehrenpruefer.pdf (180 kB)
Pruefkarte EF94 6AU6 - Neuberger RPM370 Roehrenmessgeraet.pdf (204 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: 6AU6

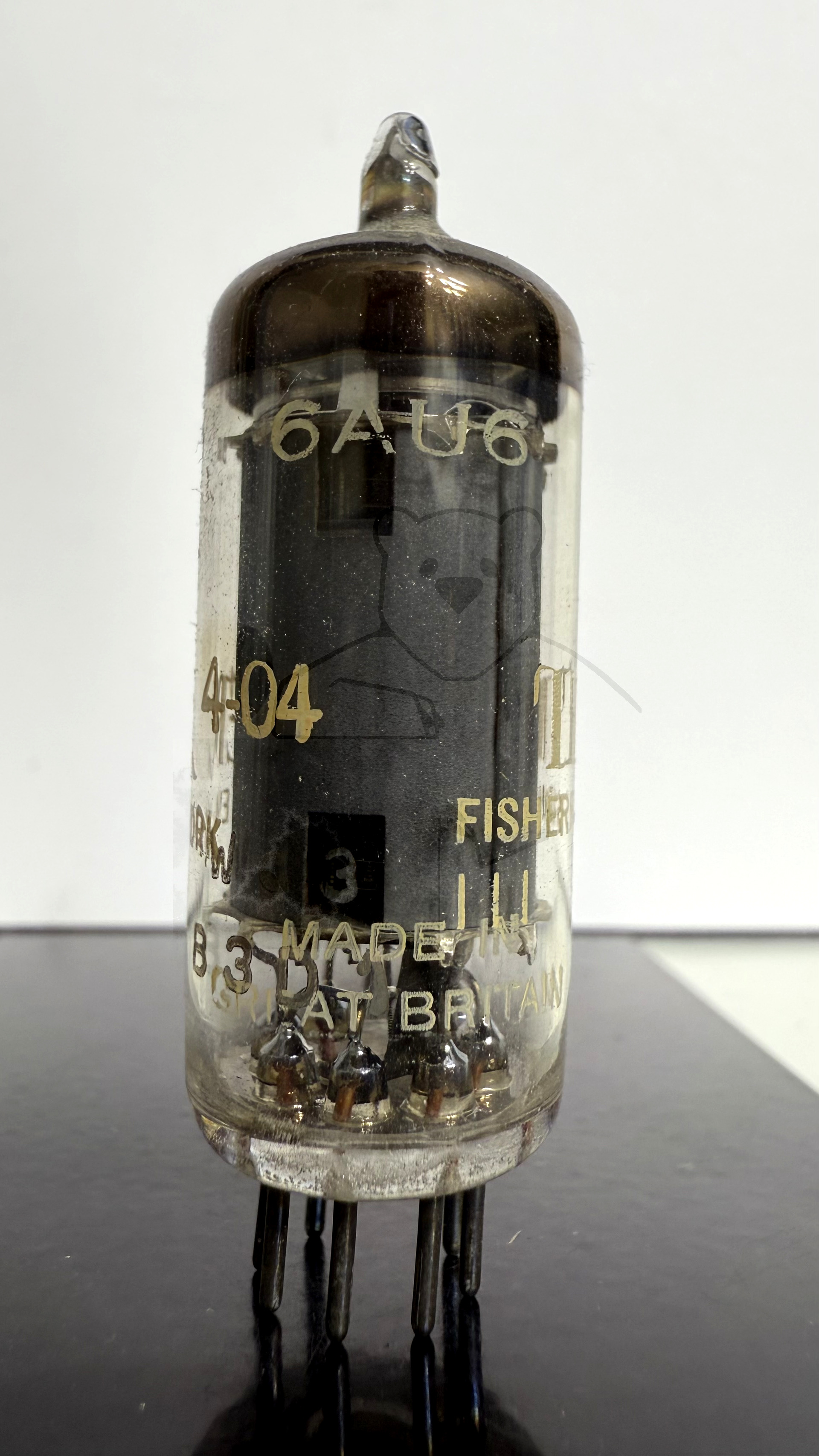

Röhre 6AU6 #8266 Bild 1

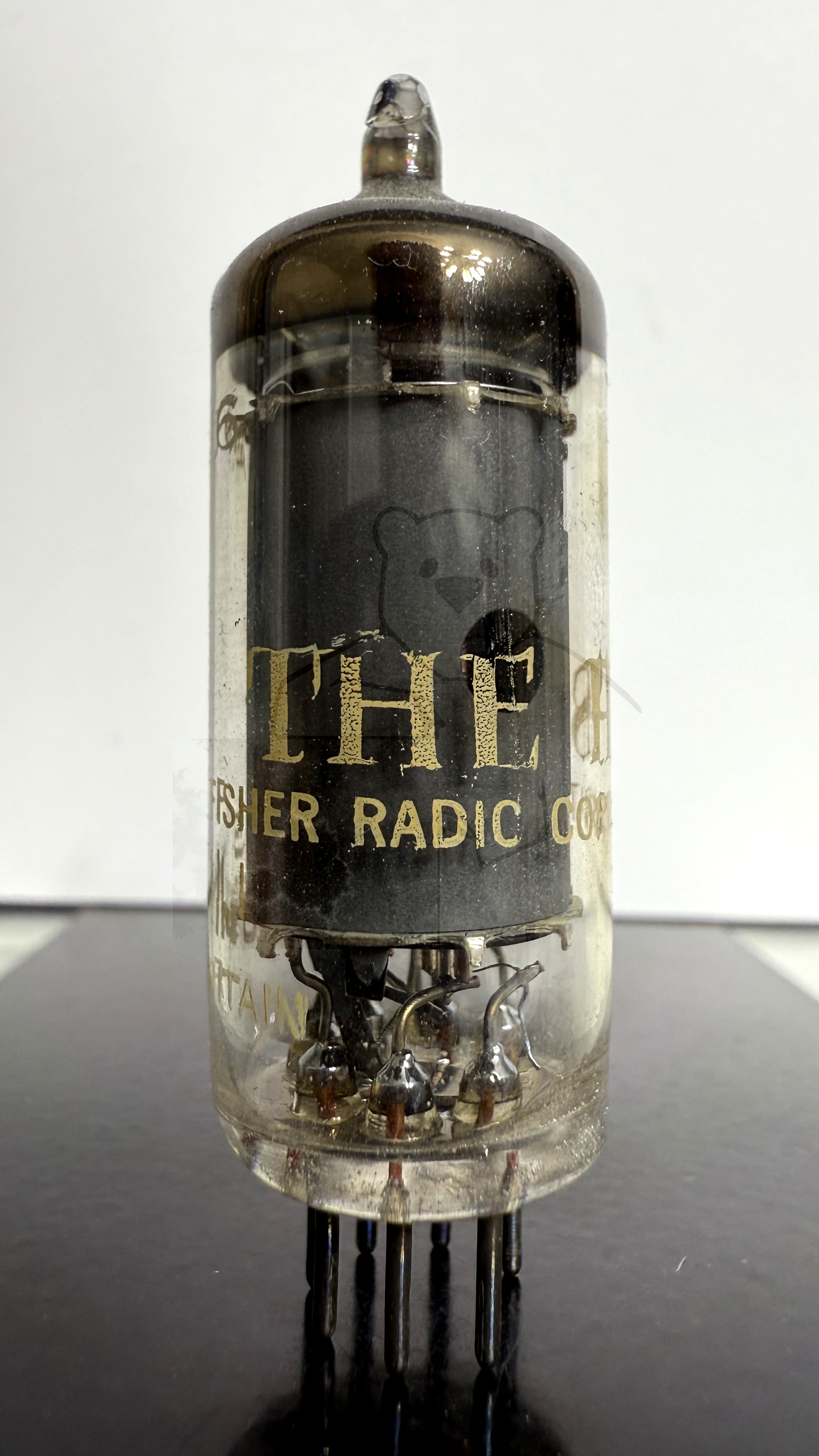

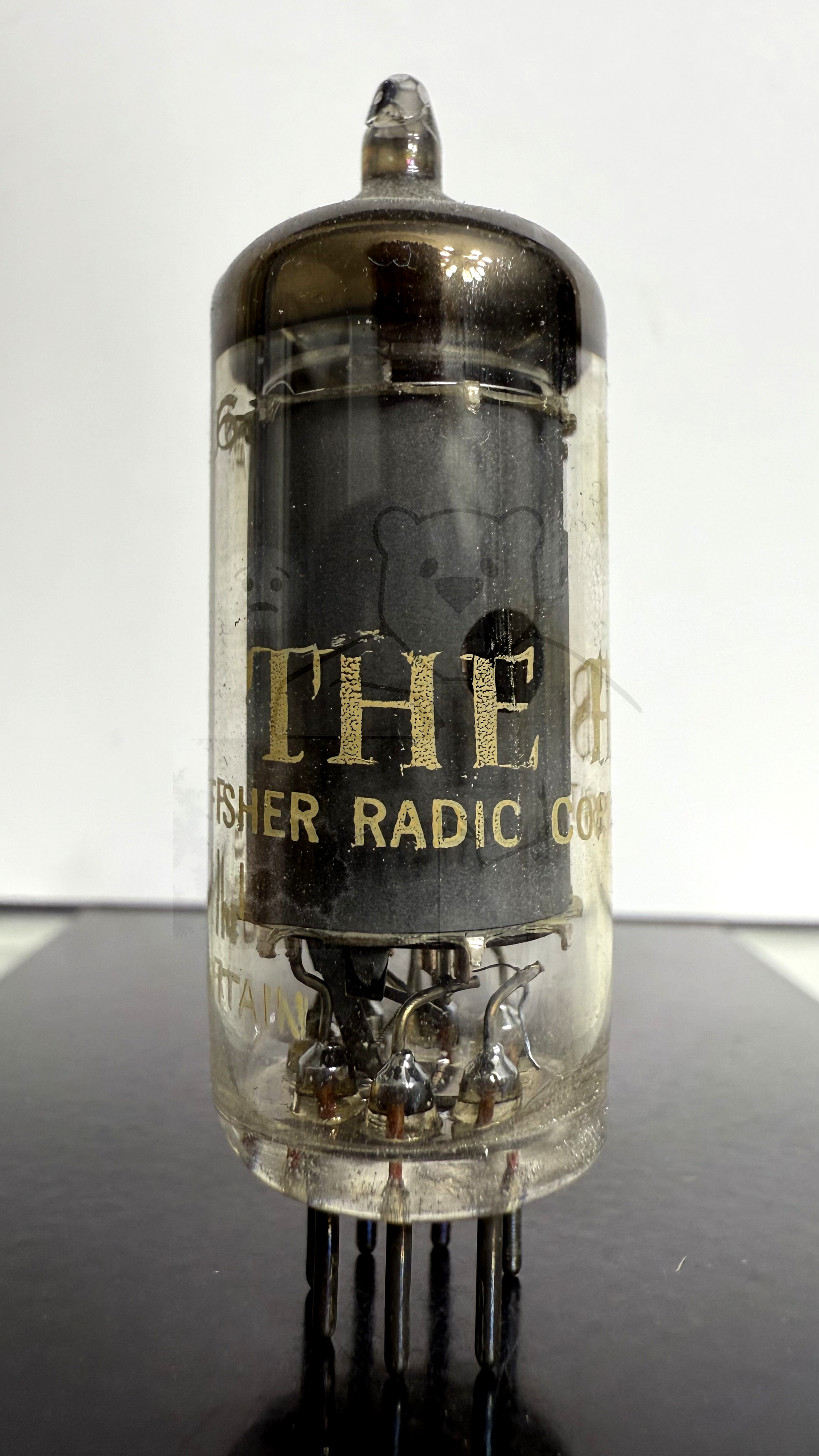

Röhre 6AU6 #8266 Bild 2

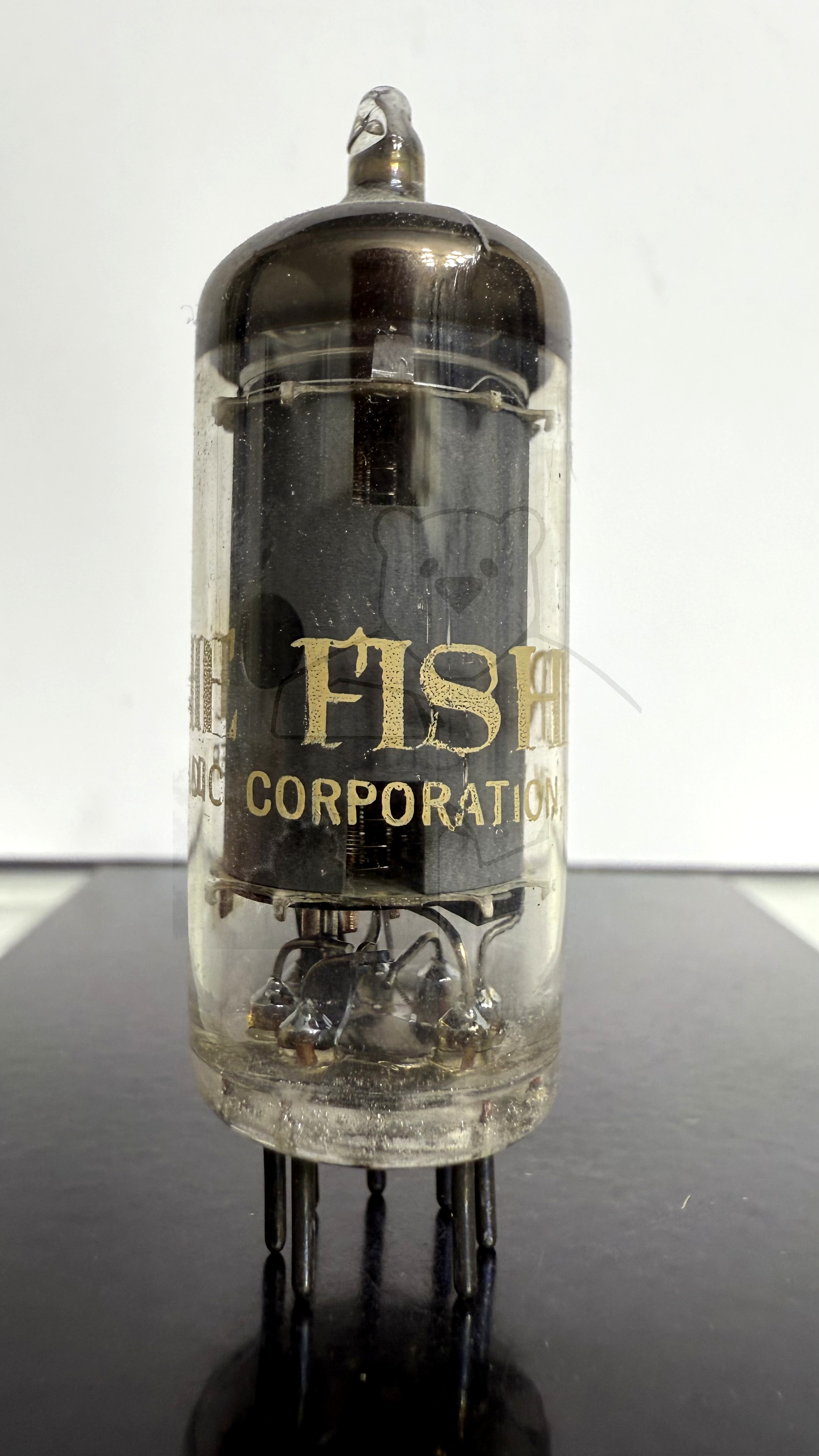

Röhre 6AU6 #8266 Bild 3

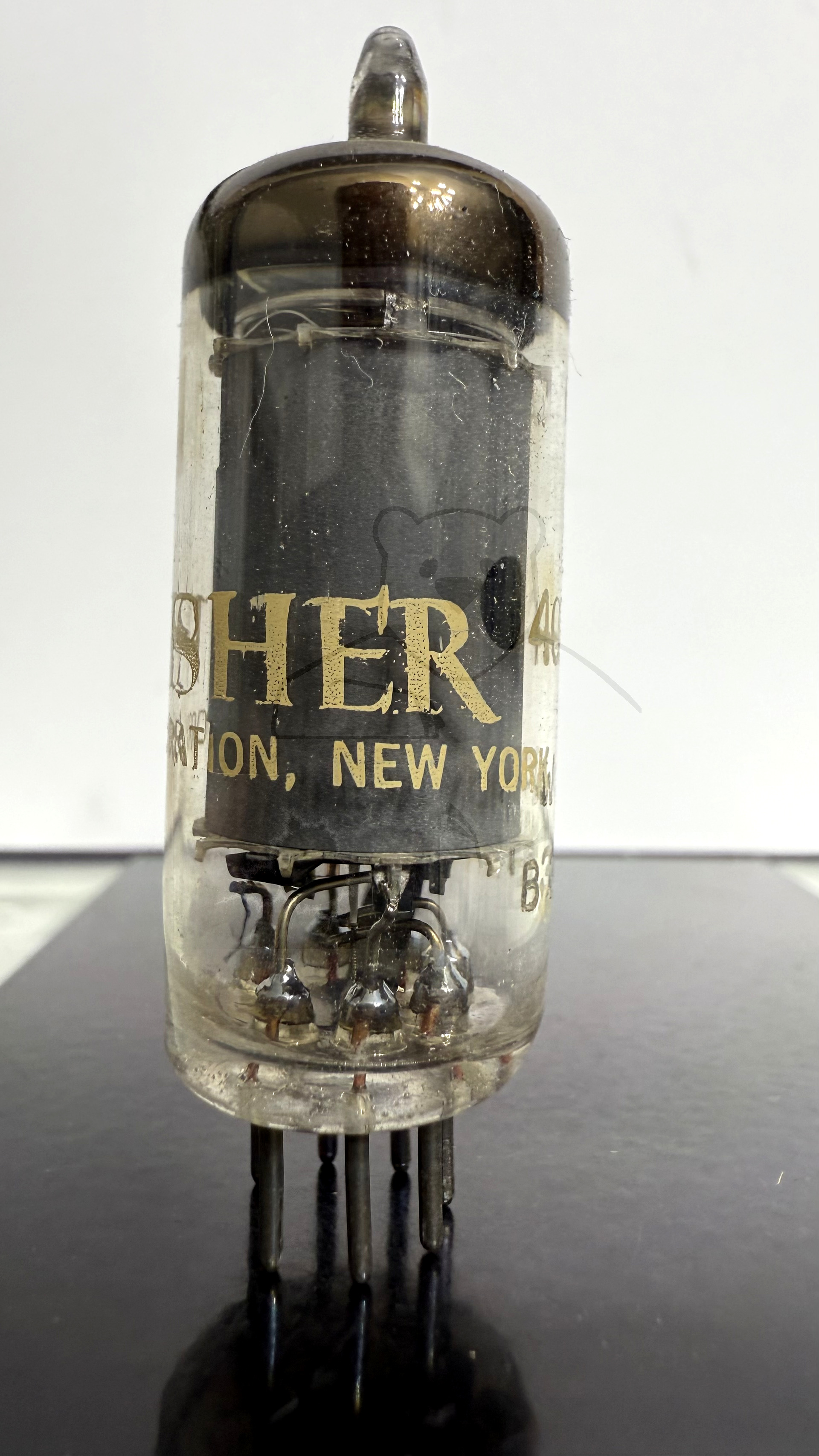

Röhre 6AU6 #8266 Bild 4

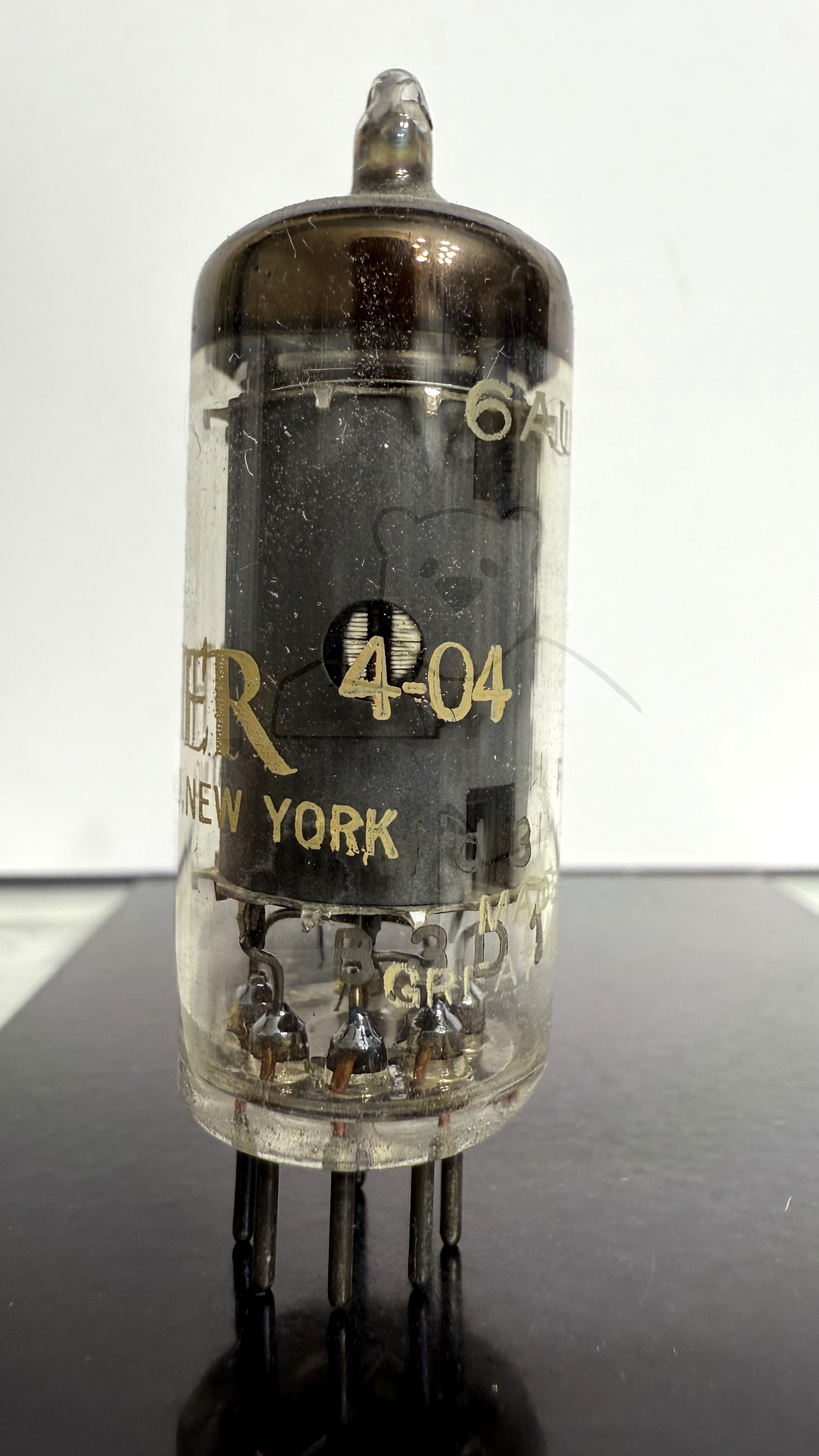

Röhre 6AU6 #8266 Bild 5

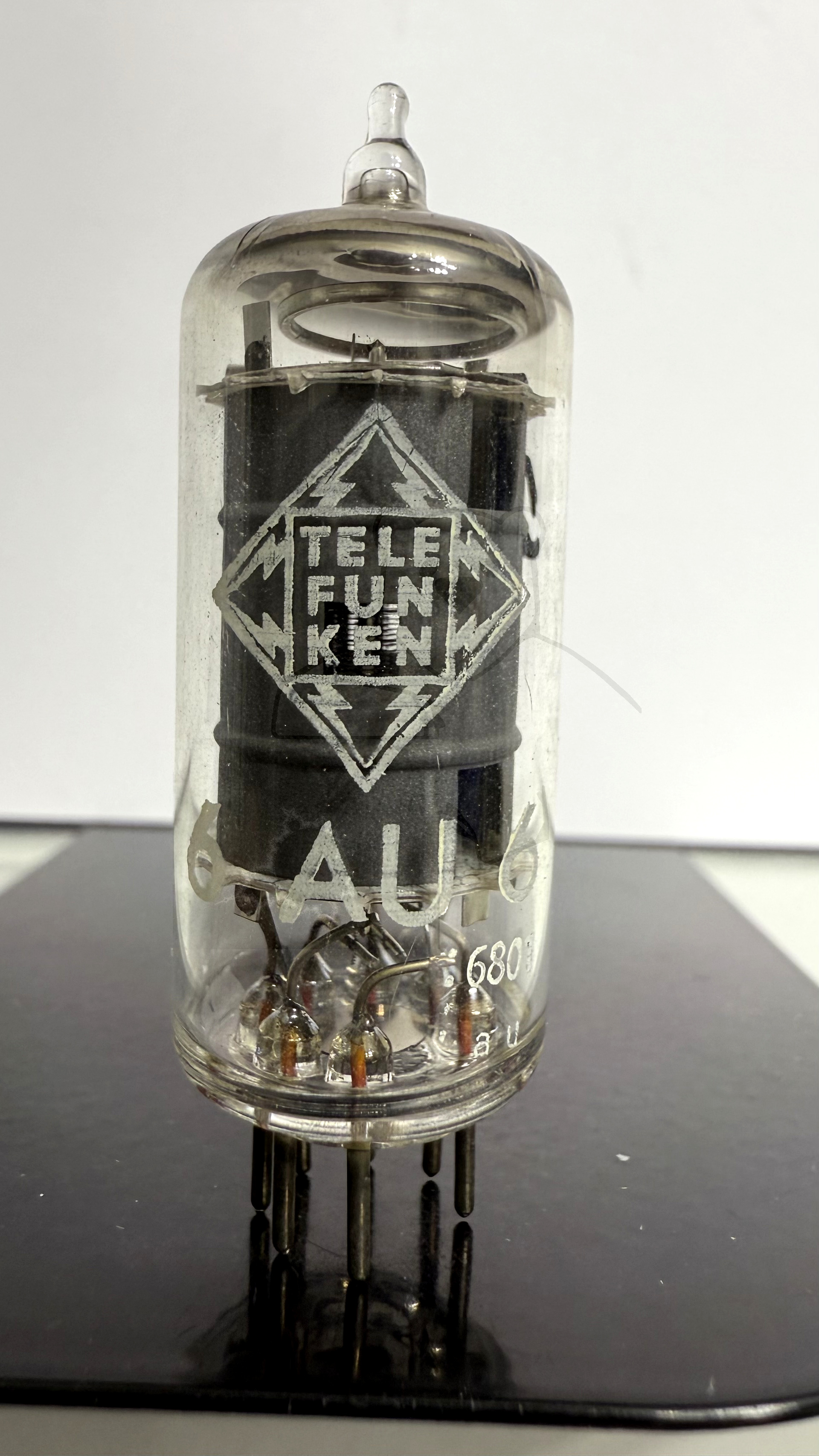

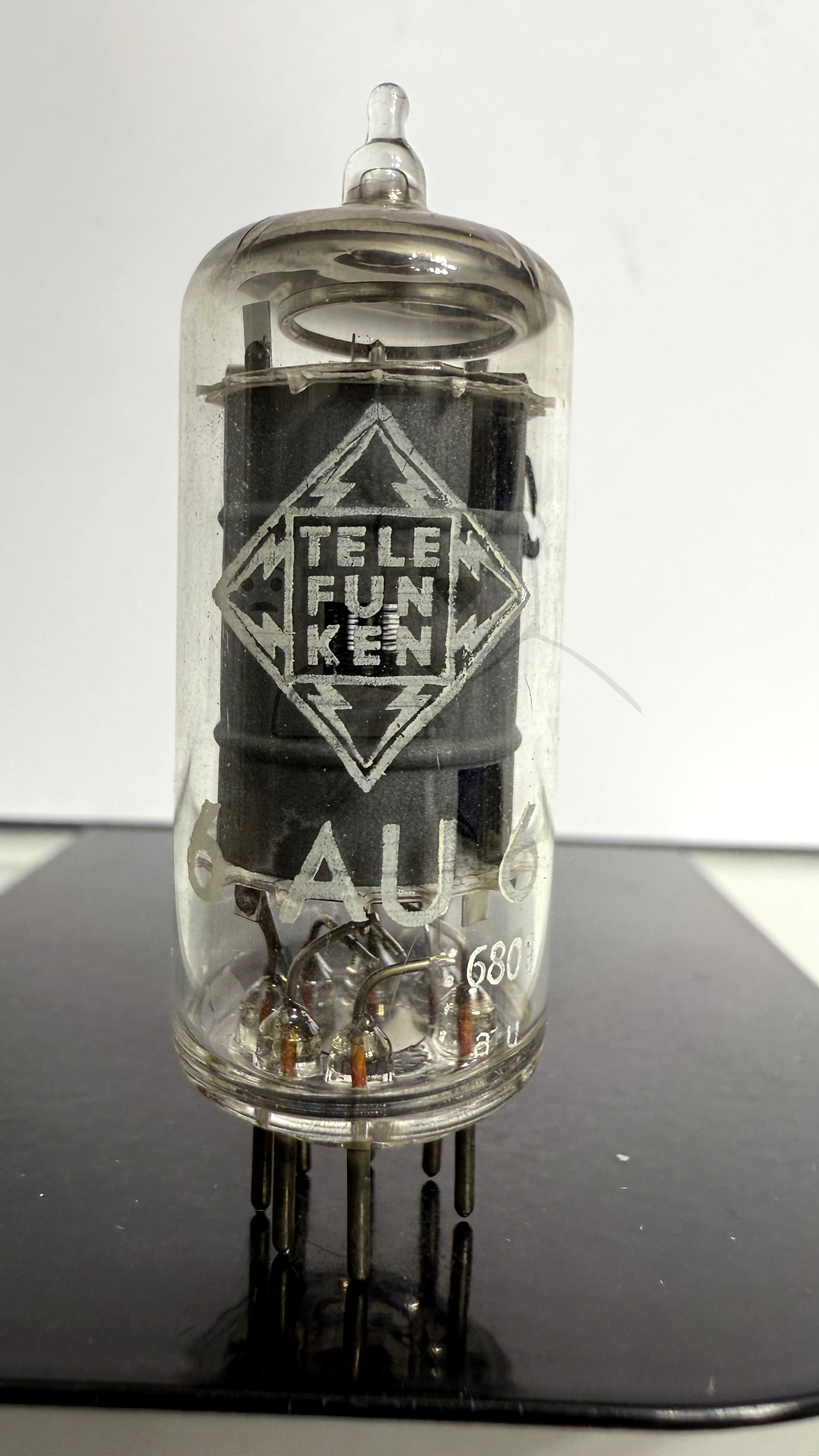

Röhre 6AU6 #2560 Bild 1

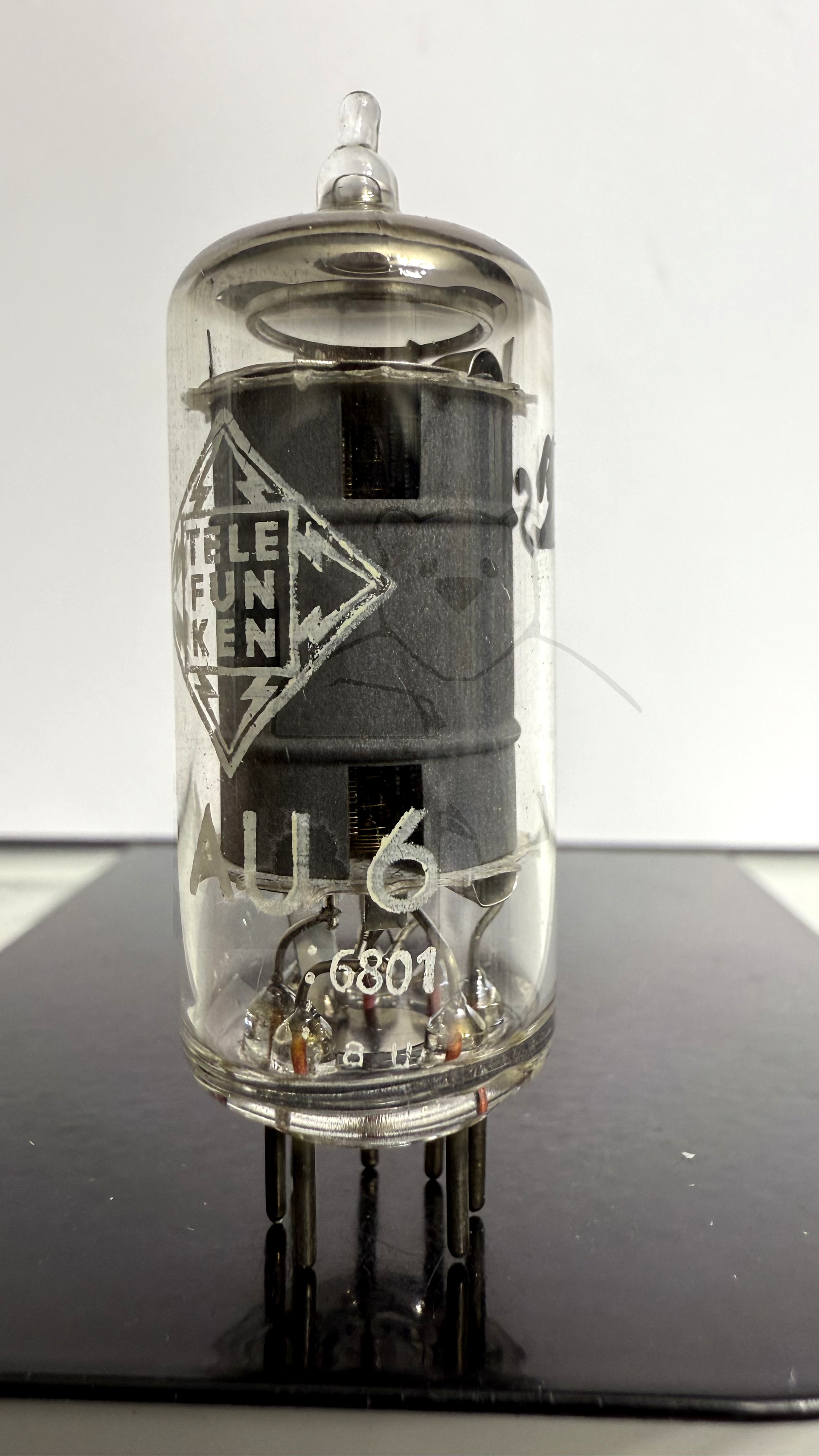

Röhre 6AU6 #2560 Bild 2

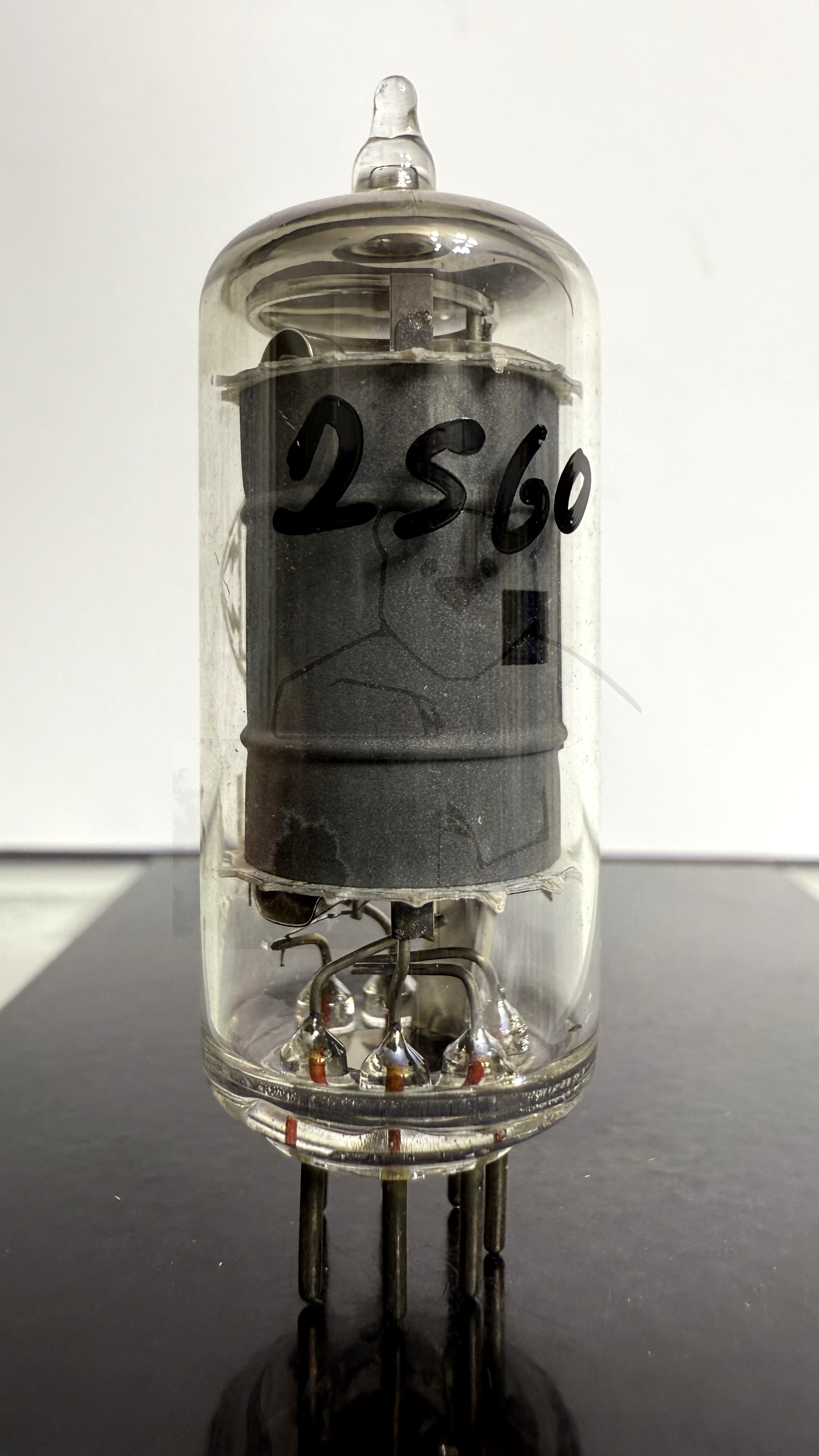

Röhre 6AU6 #2560 Bild 3

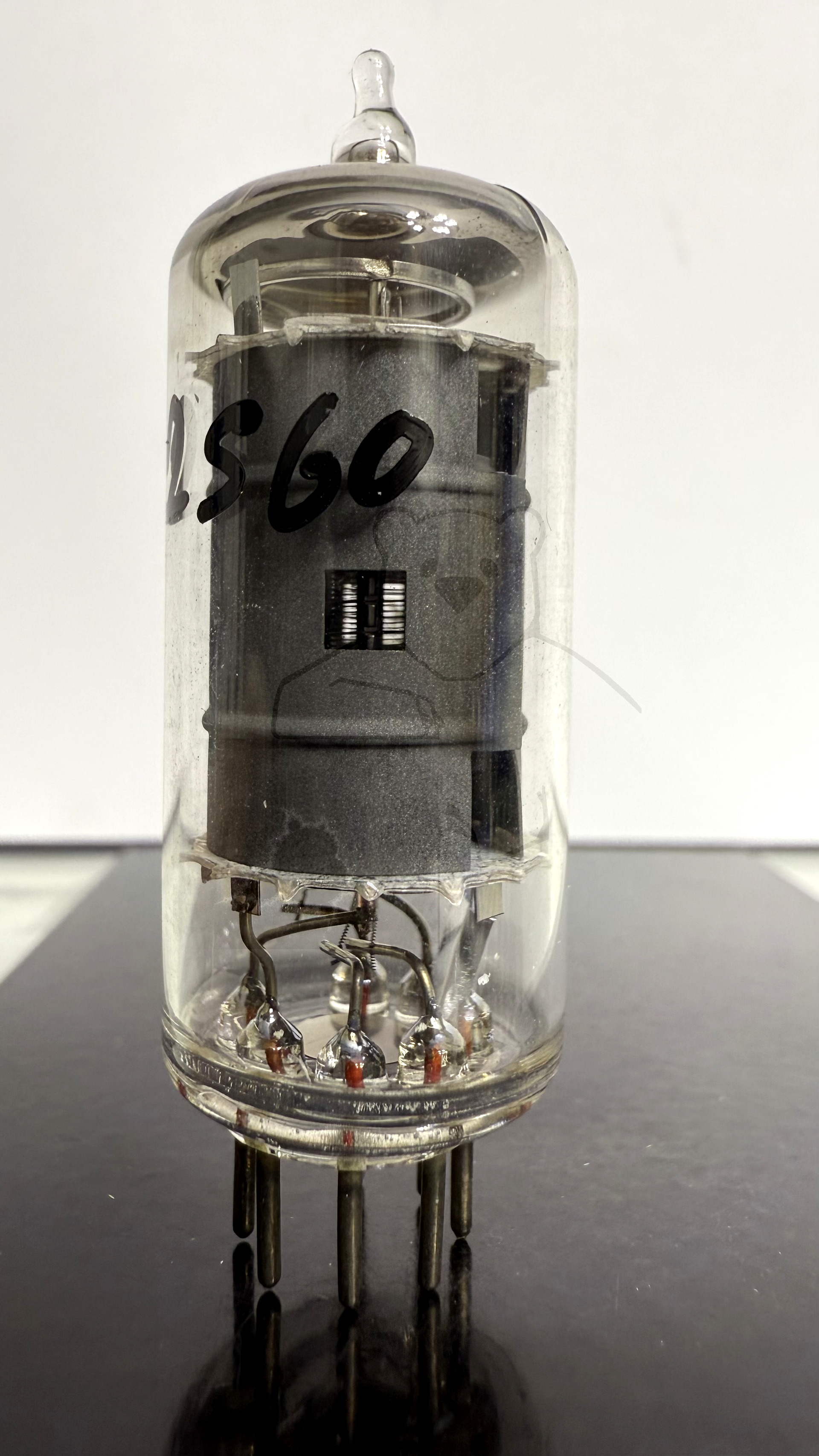

Röhre 6AU6 #2560 Bild 4

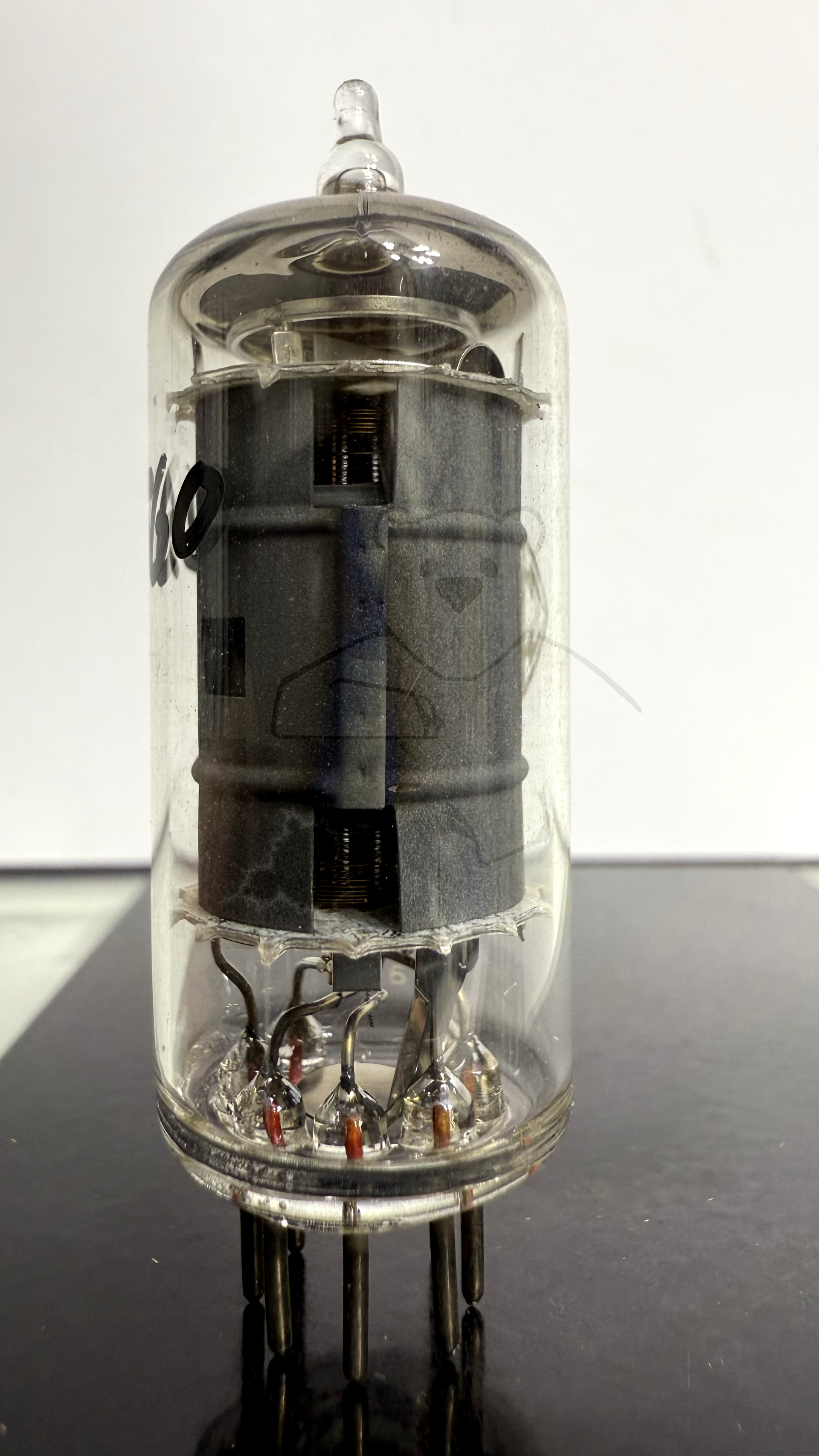

Röhre 6AU6 #2560 Bild 5

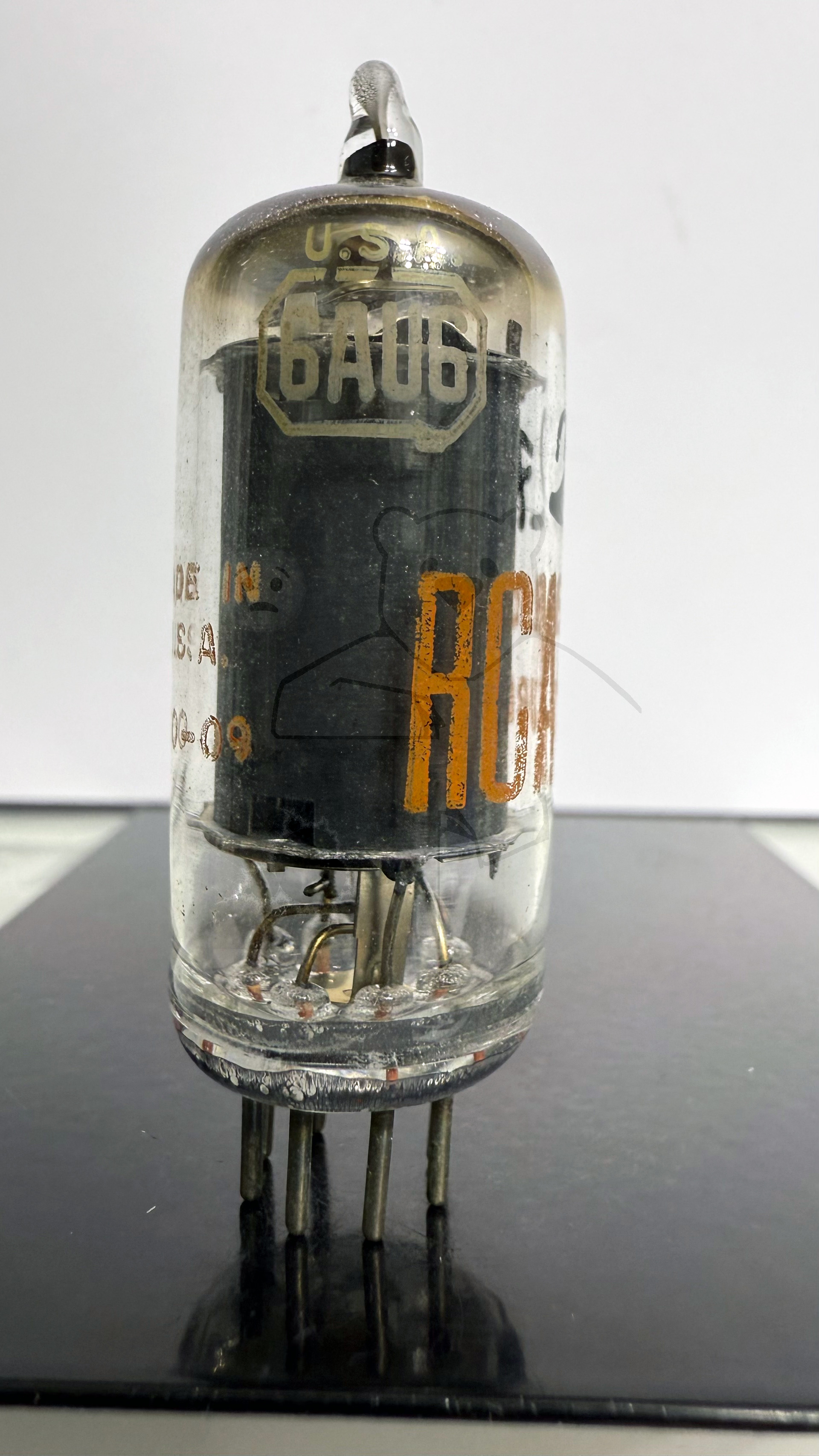

Röhre 6AU6 #2772 Bild 1

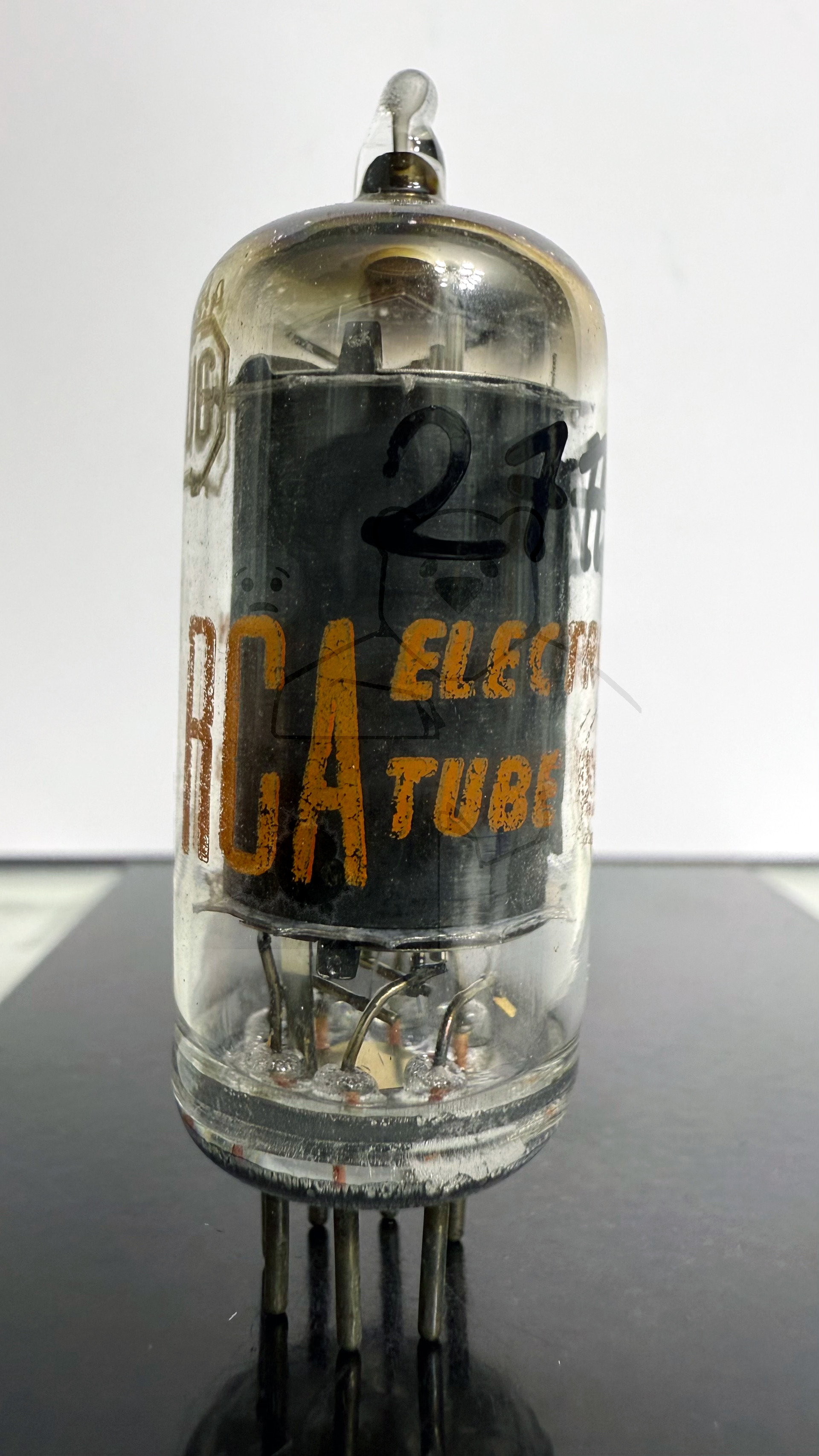

Röhre 6AU6 #2772 Bild 2

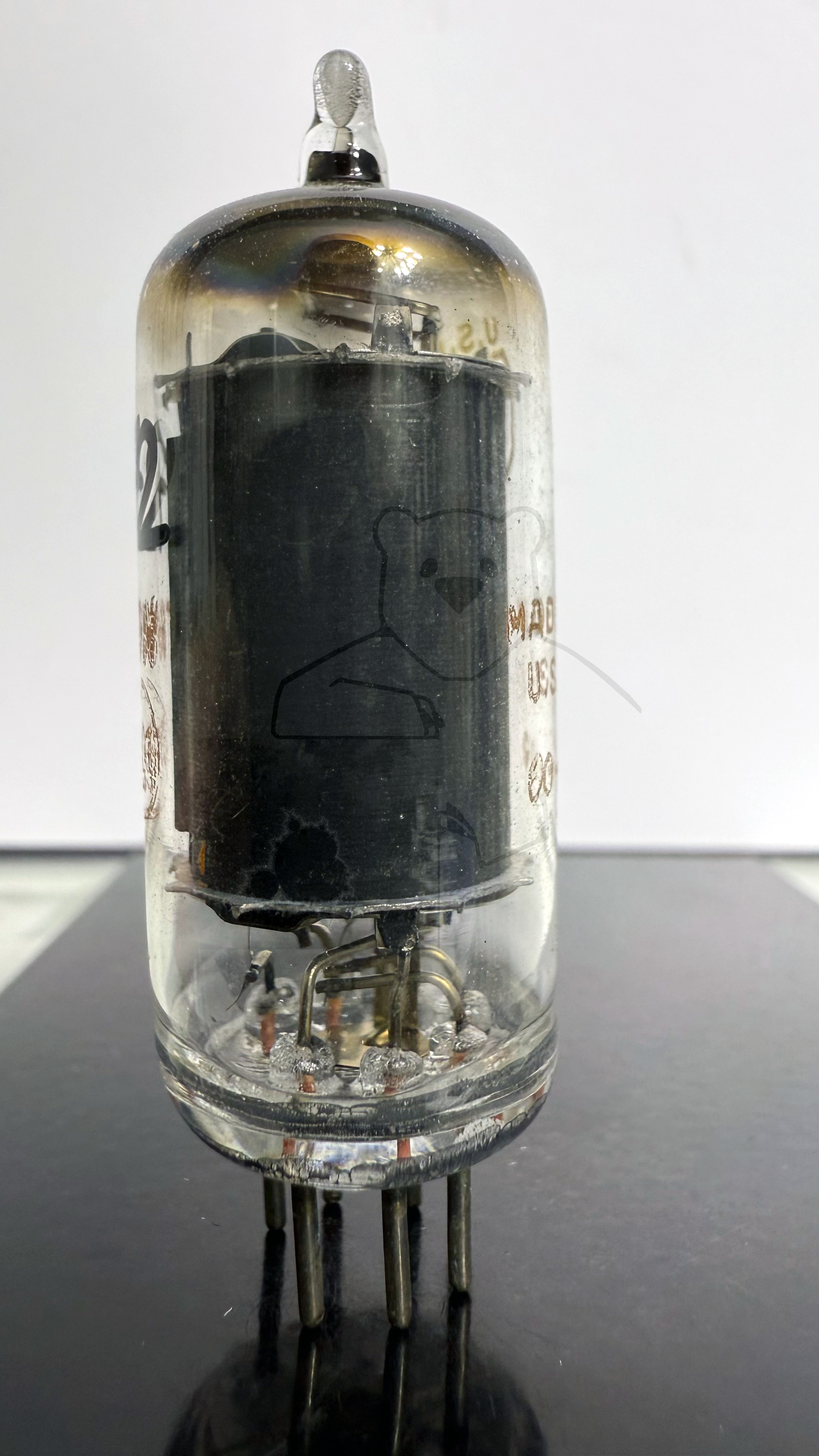

Röhre 6AU6 #2772 Bild 3

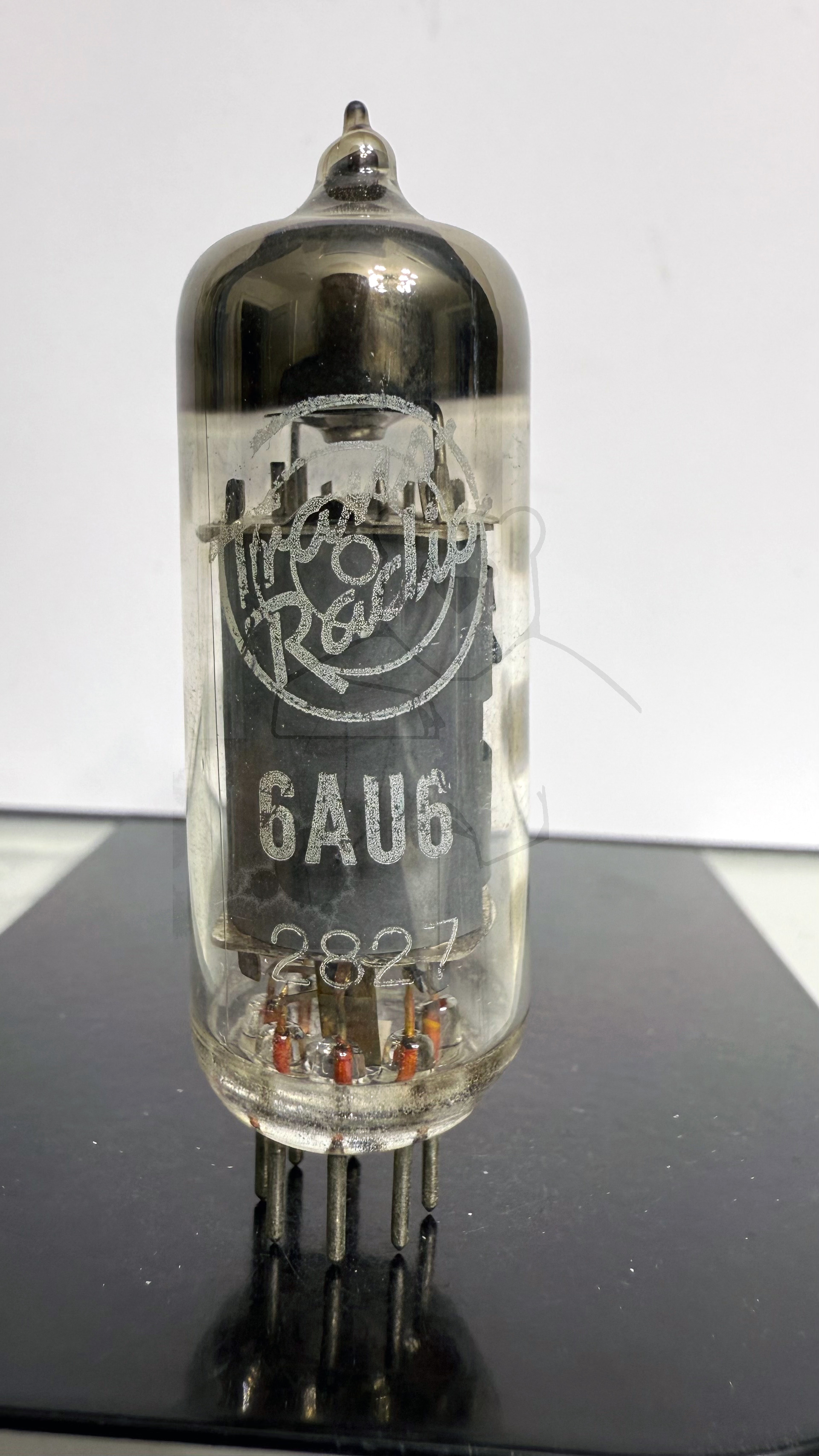

Röhre 6AU6 #2755 Bild 1

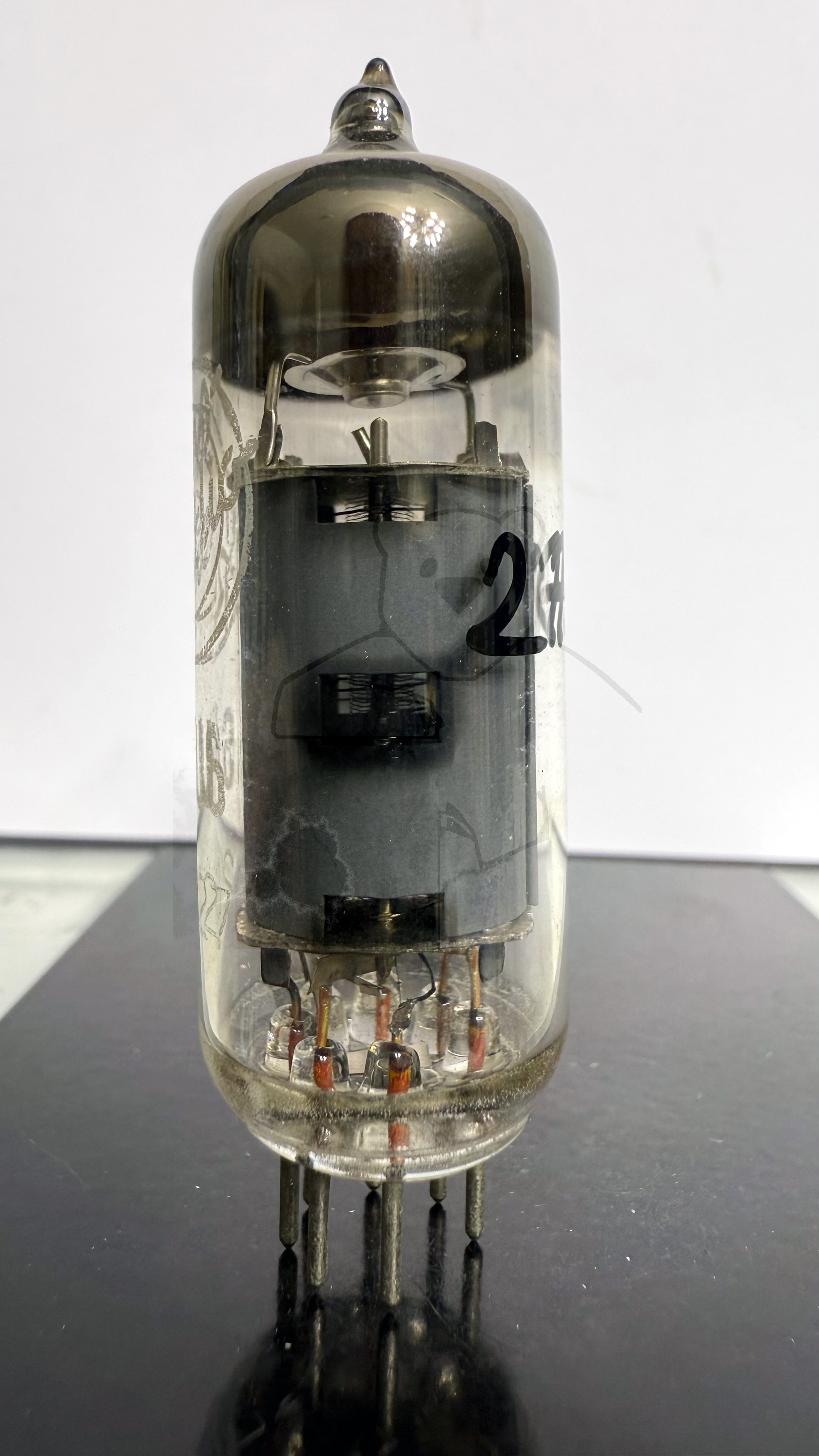

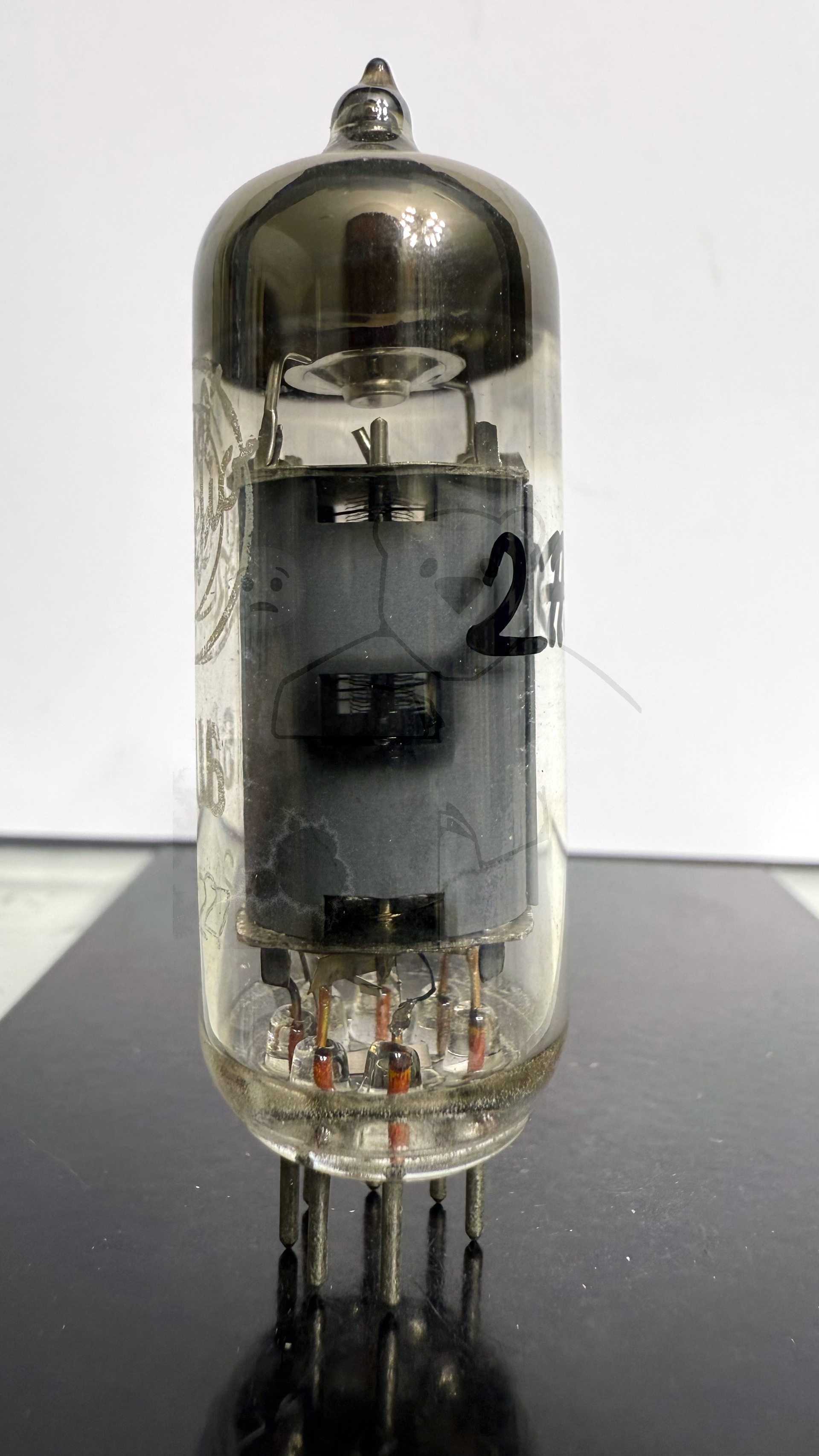

Röhre 6AU6 #2755 Bild 2

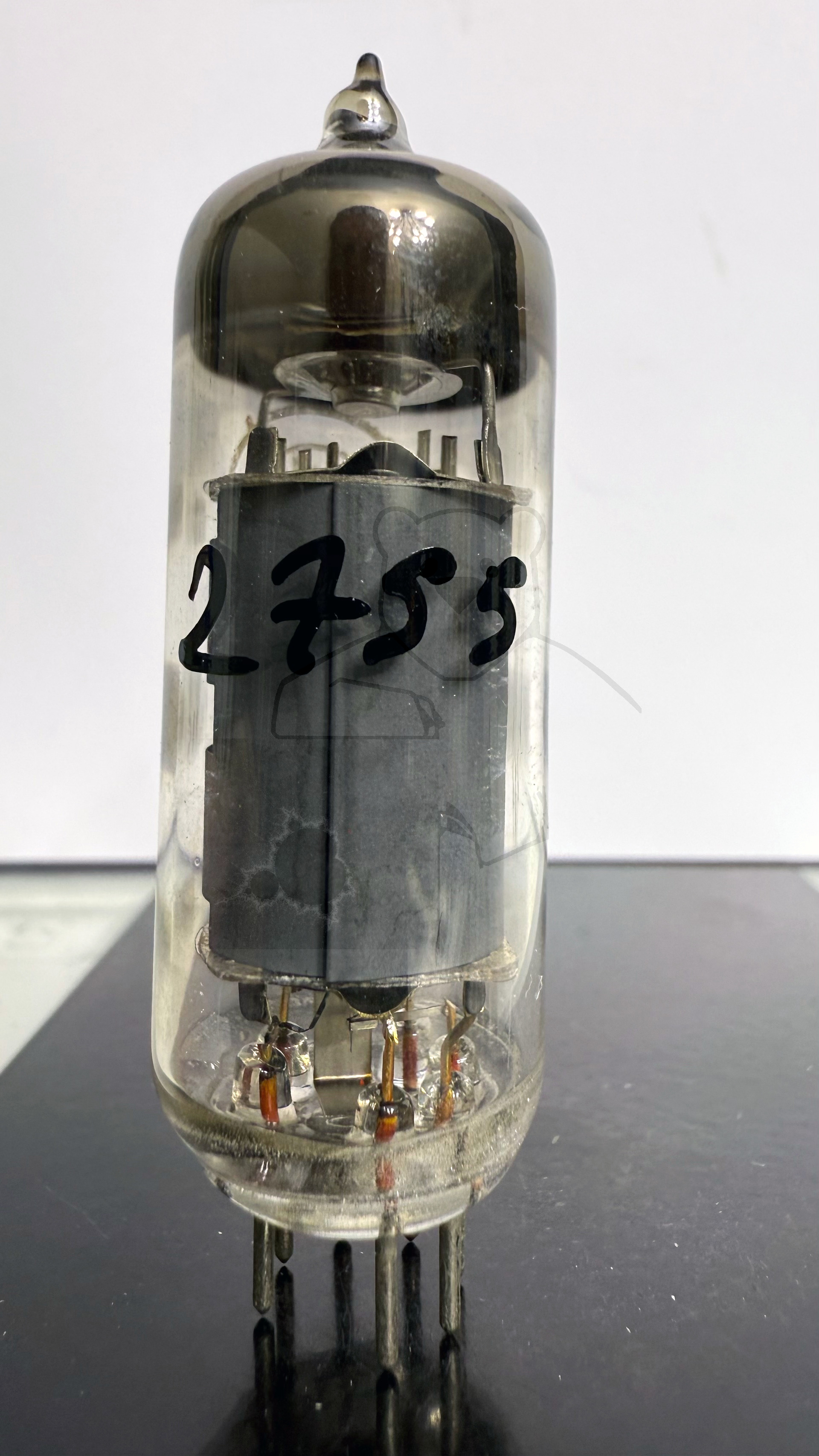

Röhre 6AU6 #2755 Bild 3

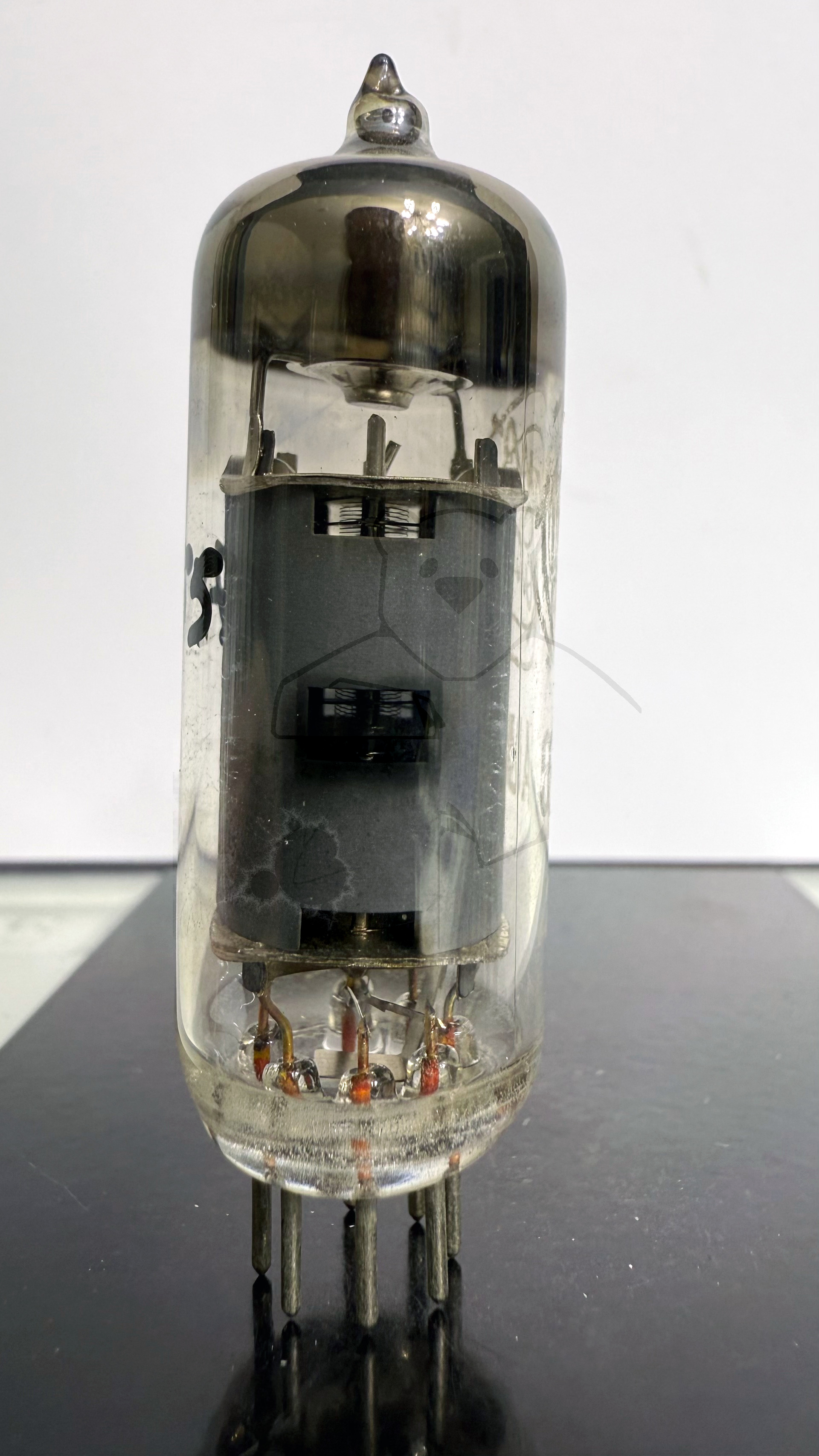

Röhre 6AU6 #2755 Bild 4

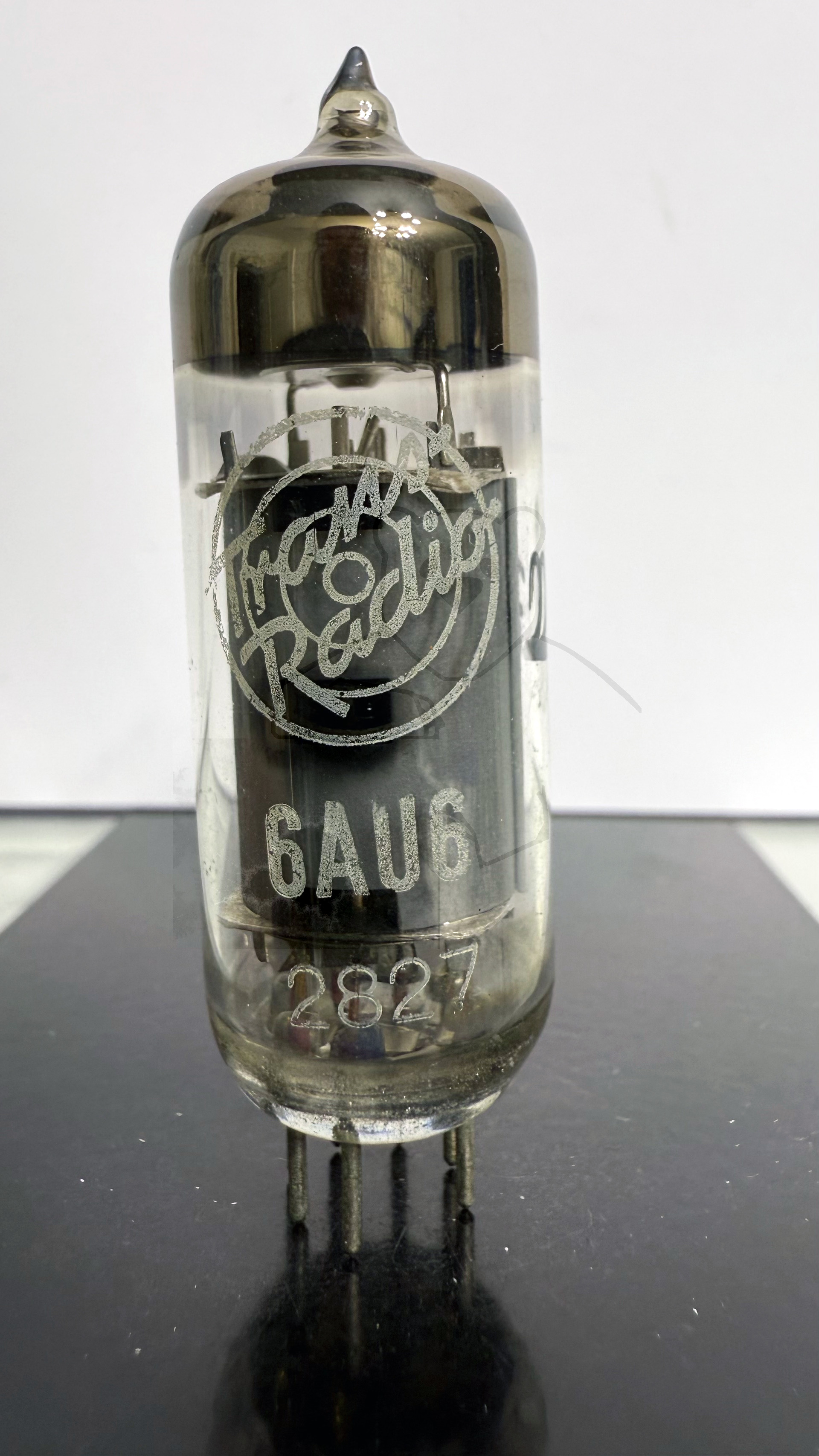

Röhre 6AU6 #2760 Bild 1

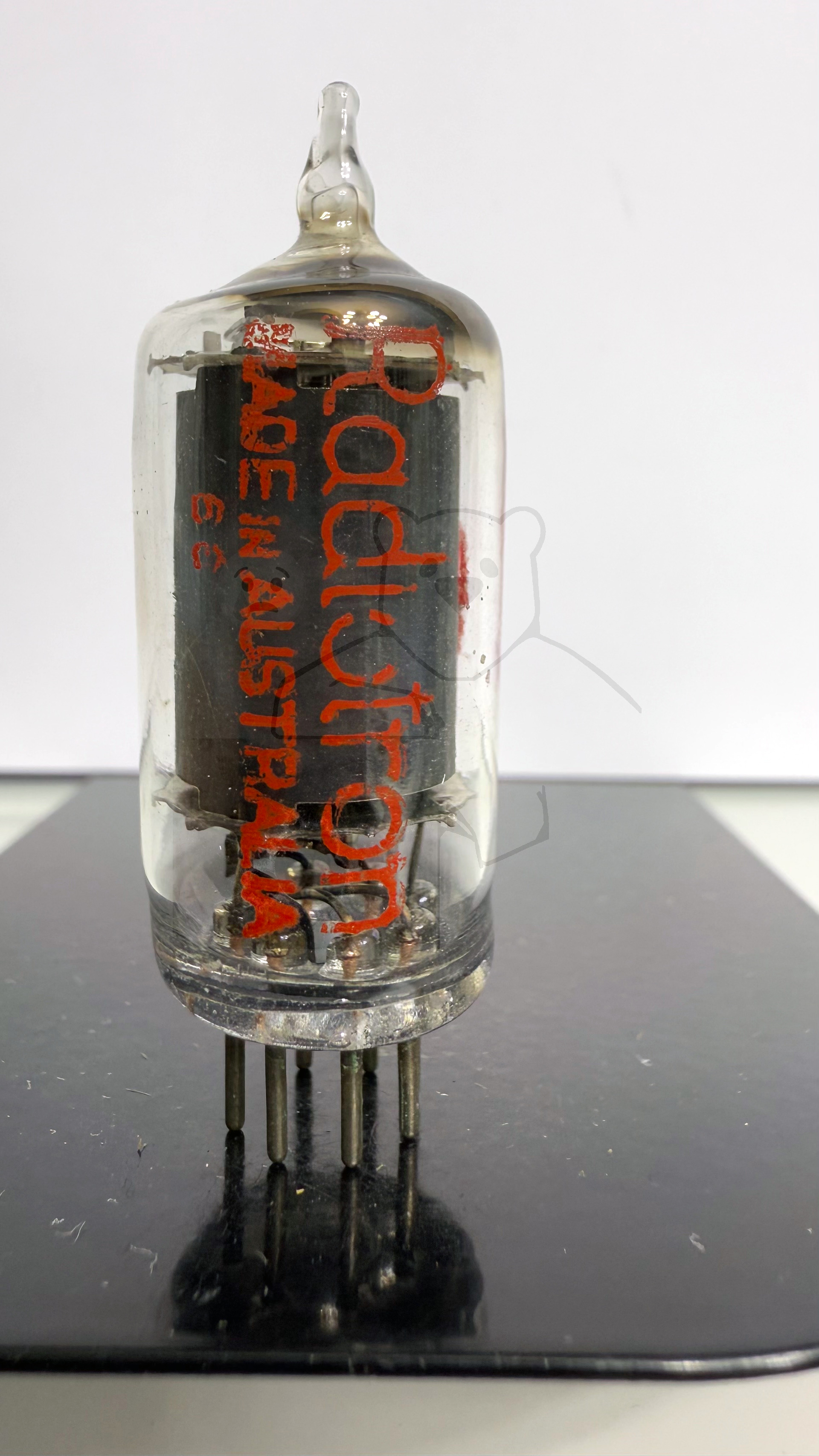

Röhre 6AU6 #7906 Bild 1

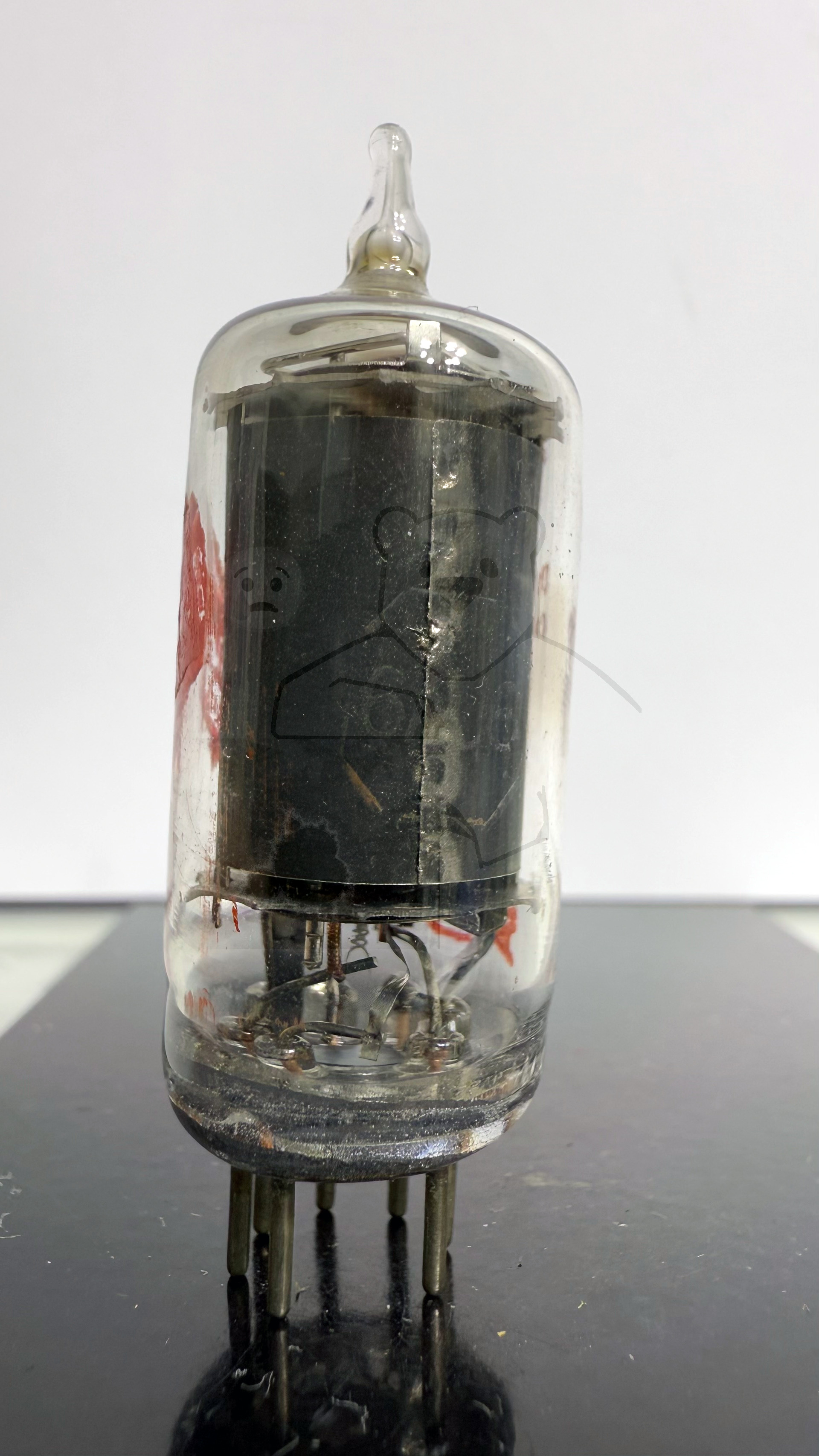

Röhre 6AU6 #7906 Bild 2

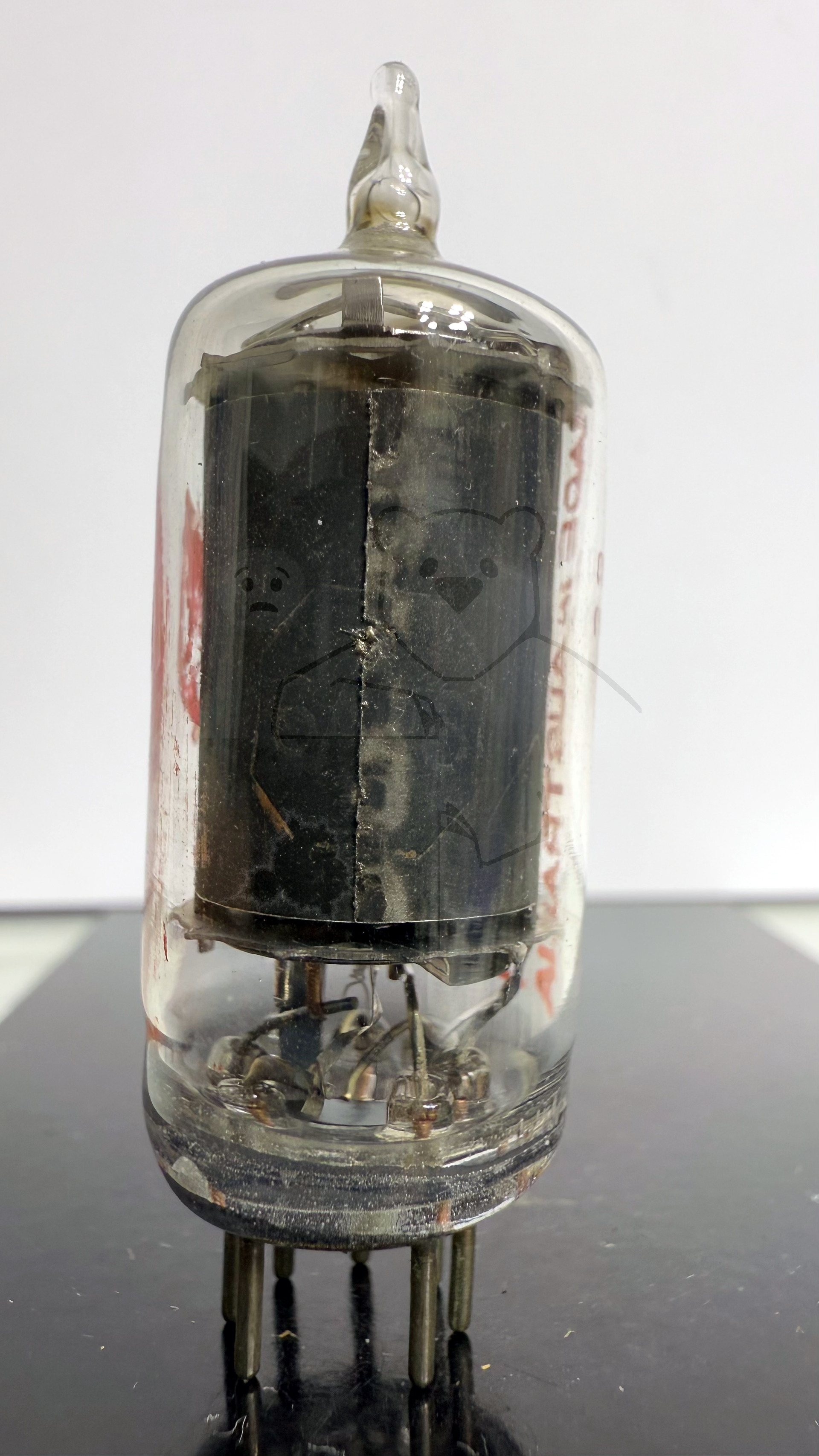

Röhre 6AU6 #7906 Bild 3

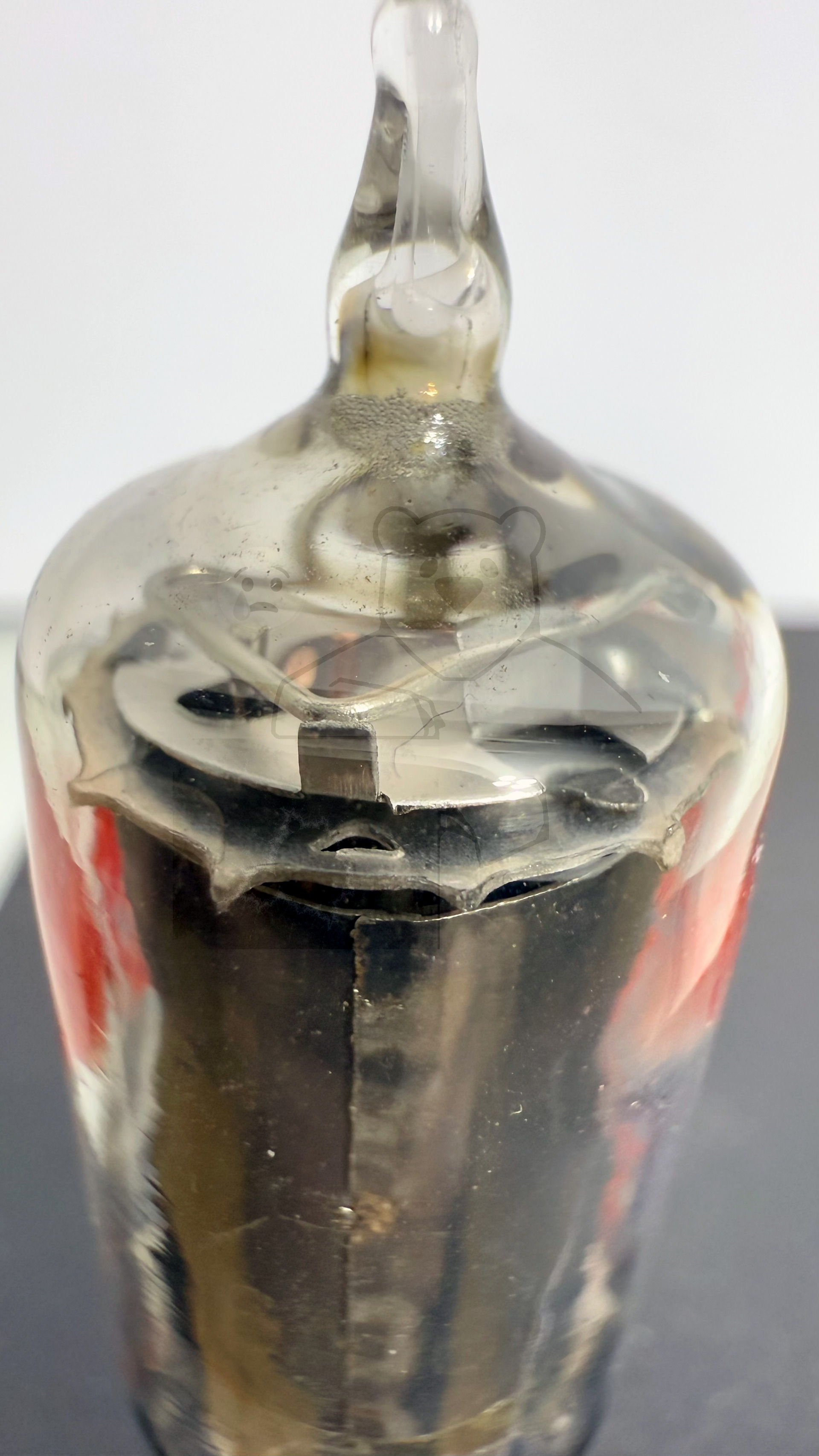

Röhre 6AU6 #7906 Bild 4

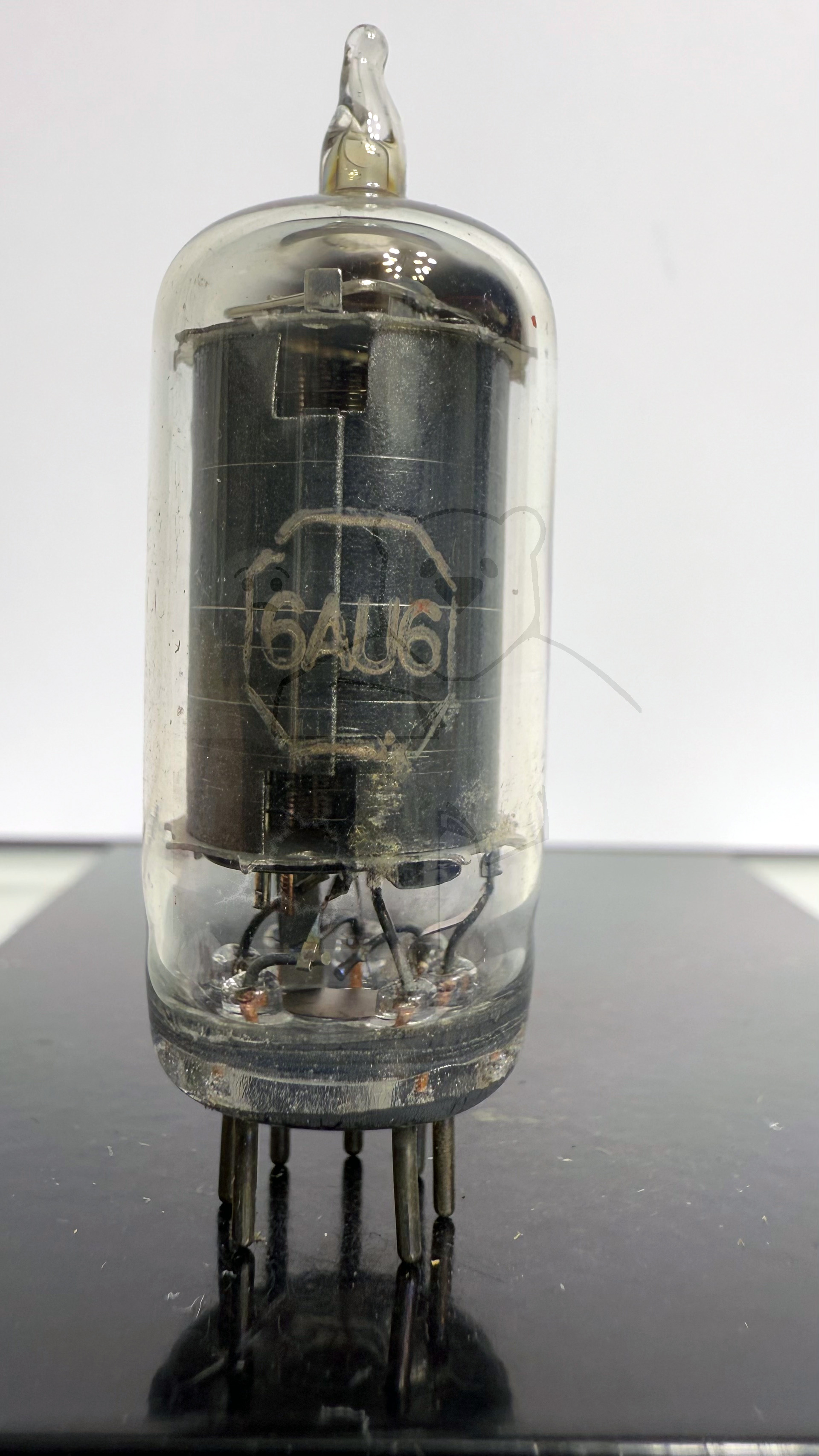

Röhre 6AU6 #7907 Bild 1

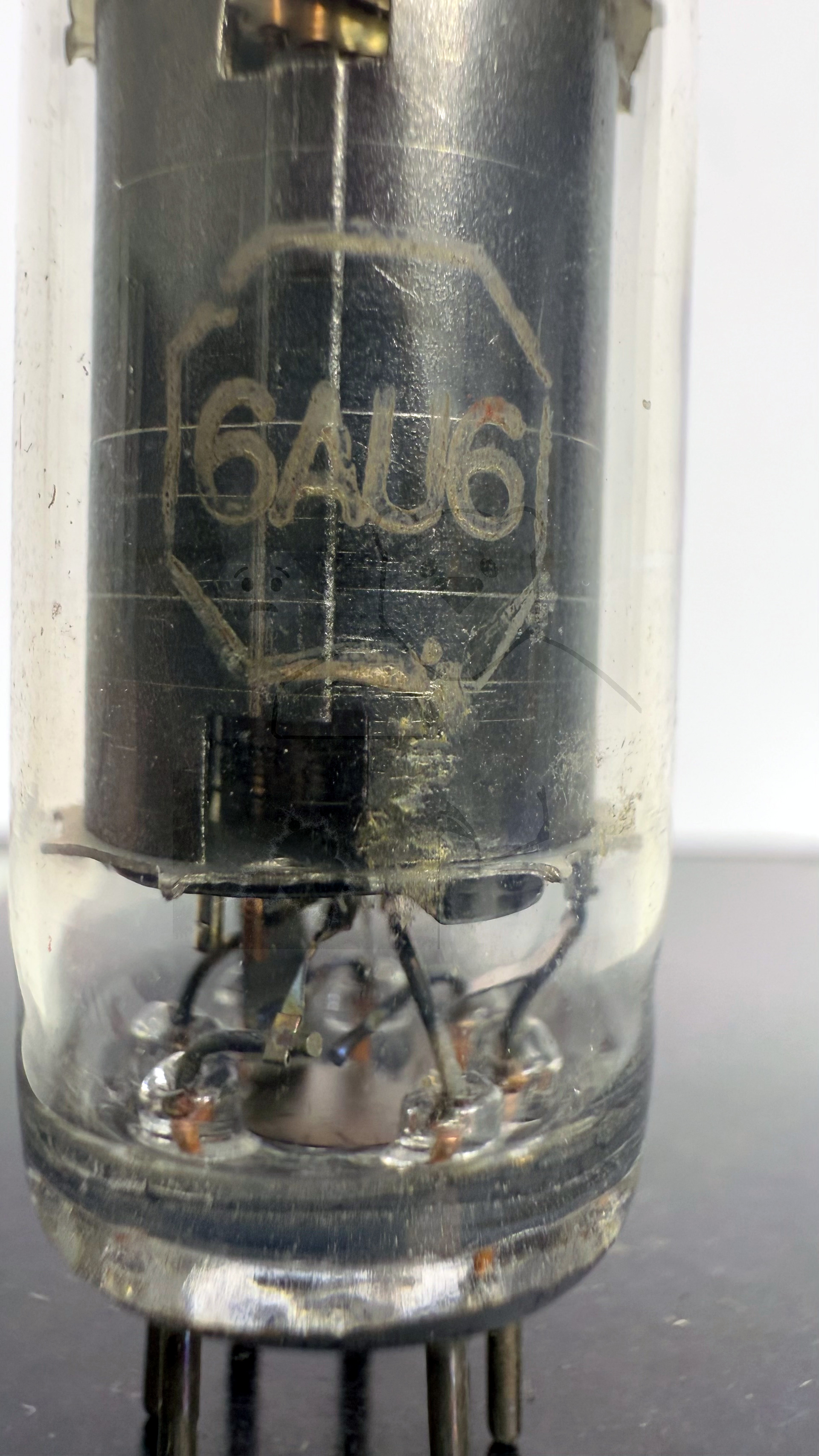

Röhre 6AU6 #7907 Bild 2

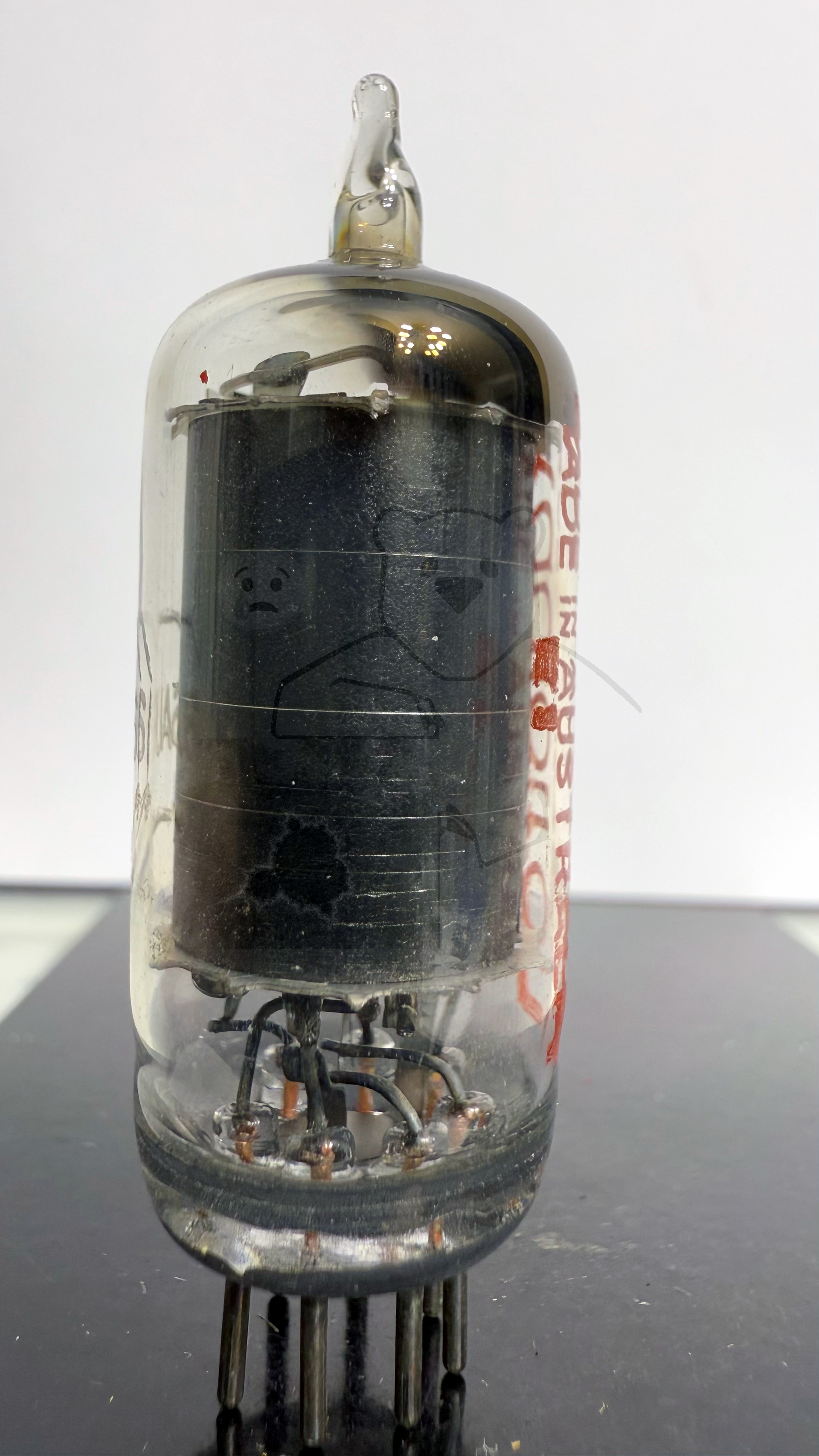

Röhre 6AU6 #7907 Bild 3

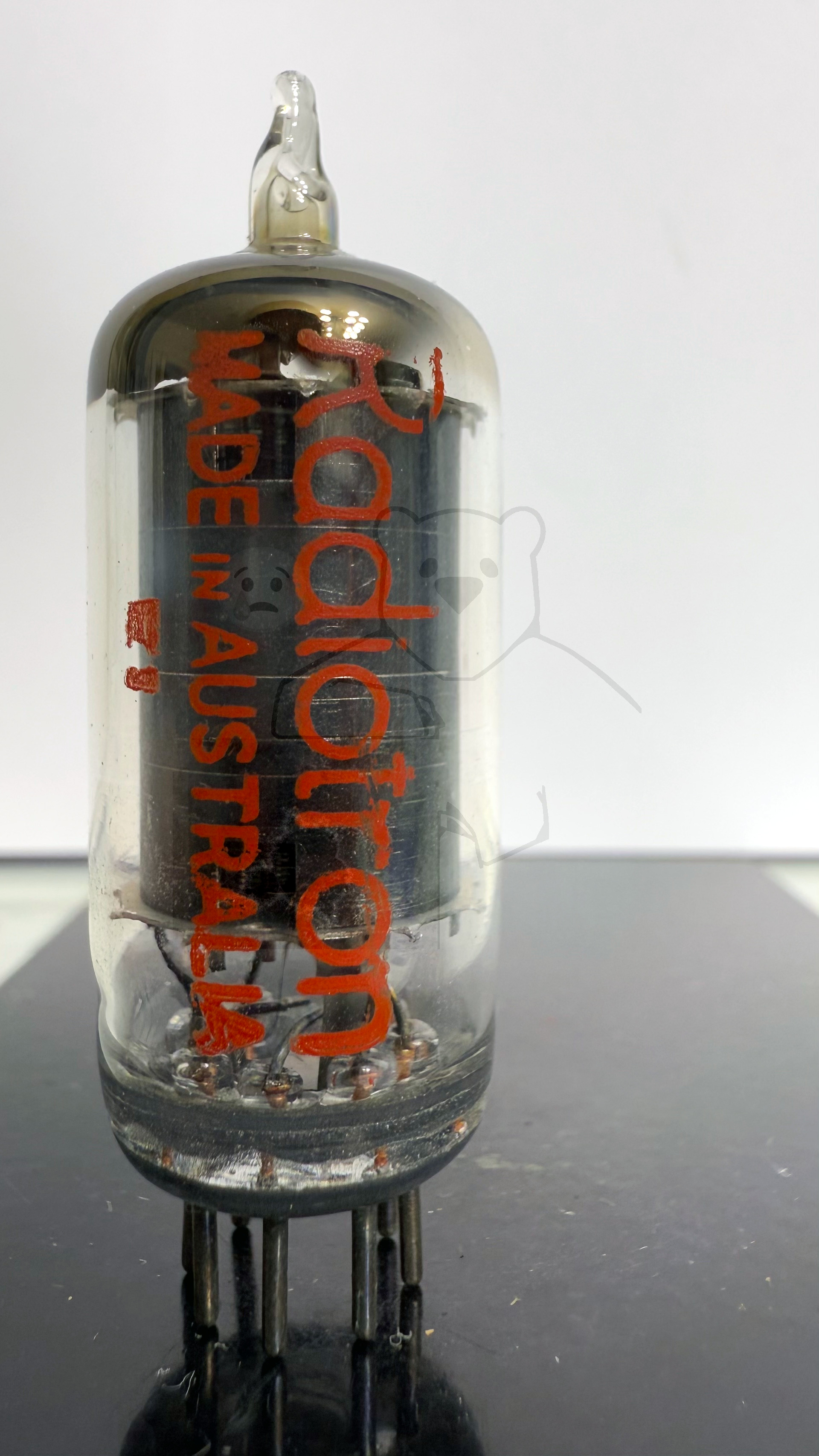

Röhre 6AU6 #7907 Bild 4

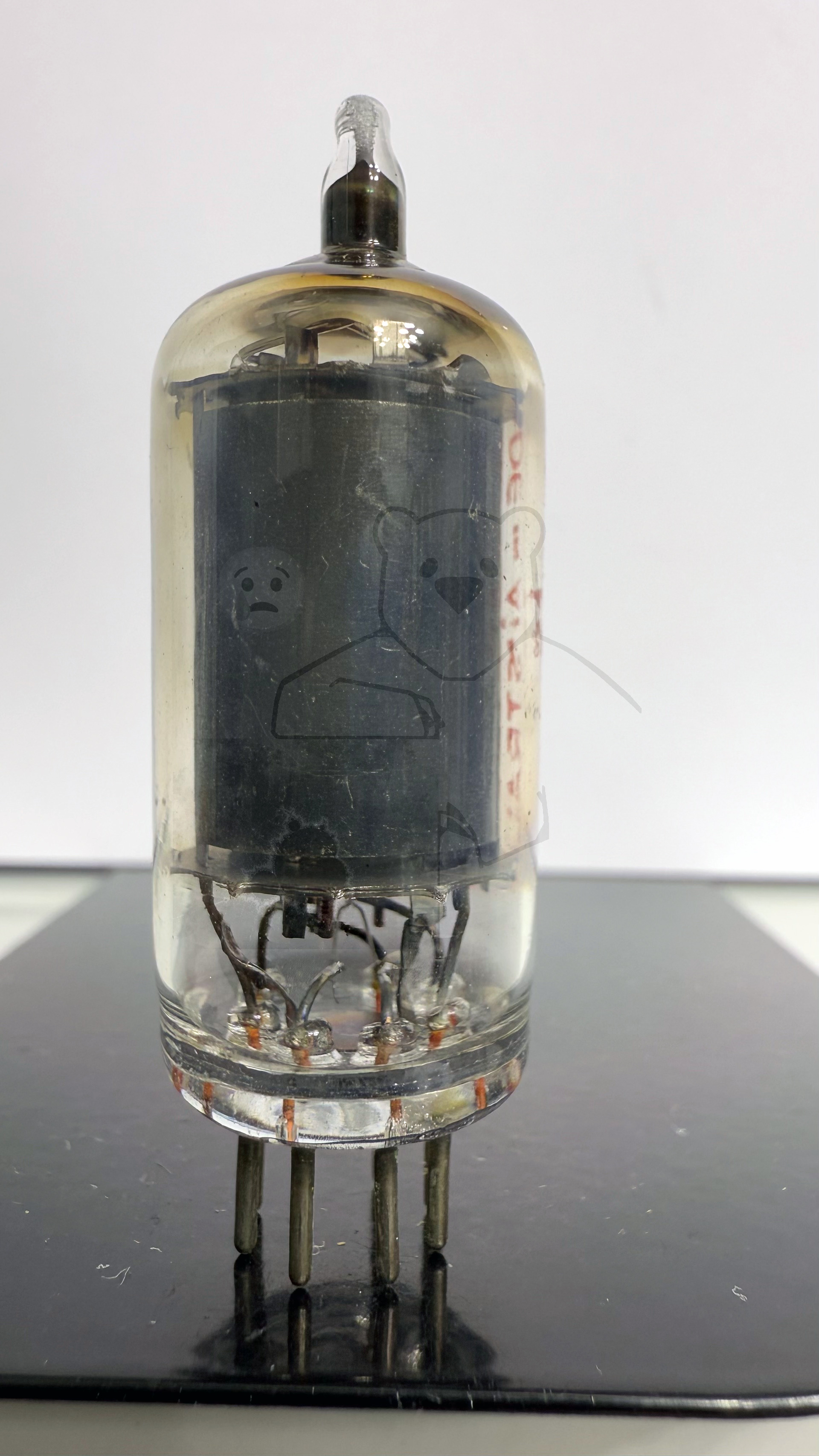

Röhre 6AU6 #7908 Bild 1

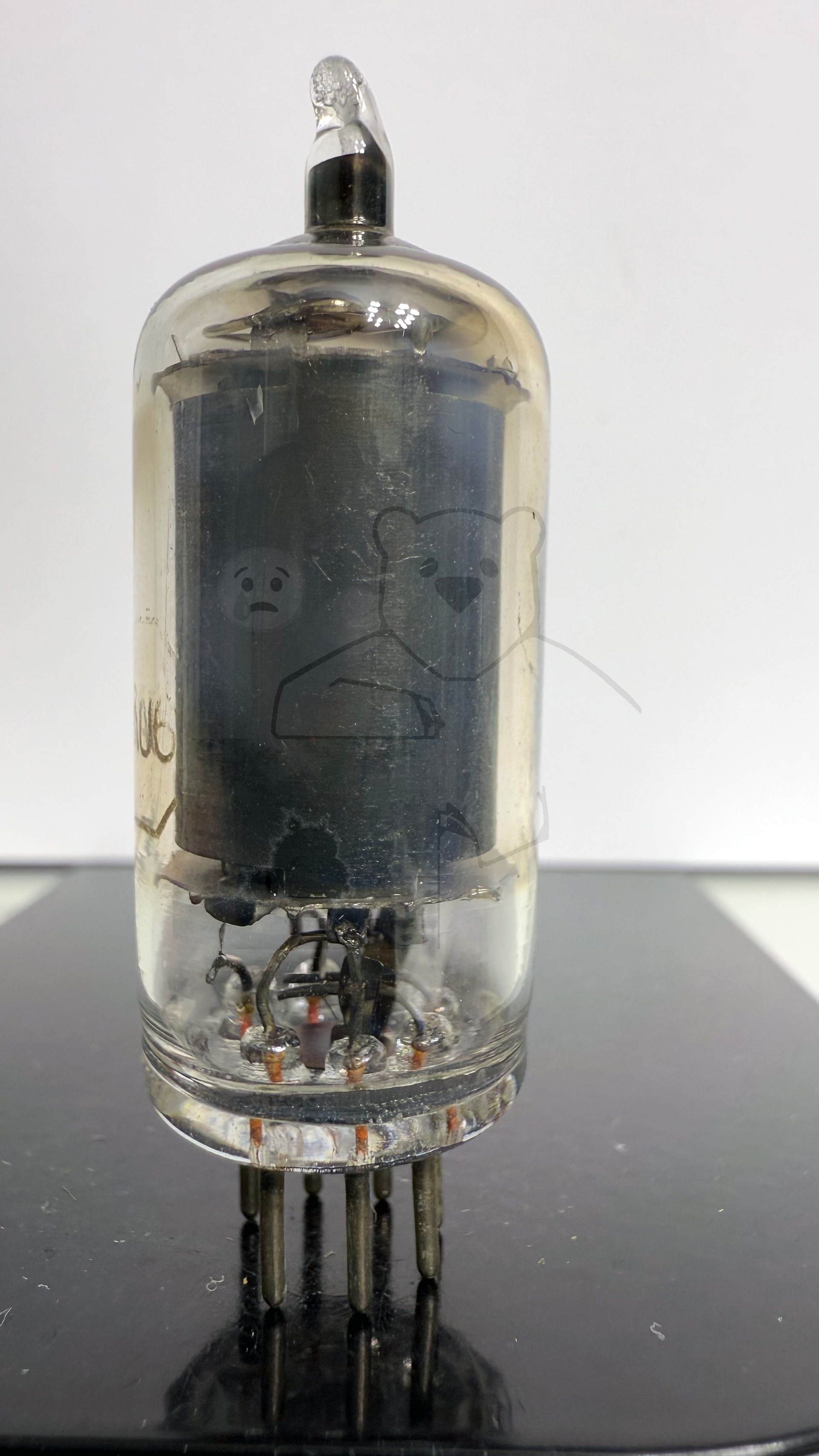

Röhre 6AU6 #7908 Bild 2

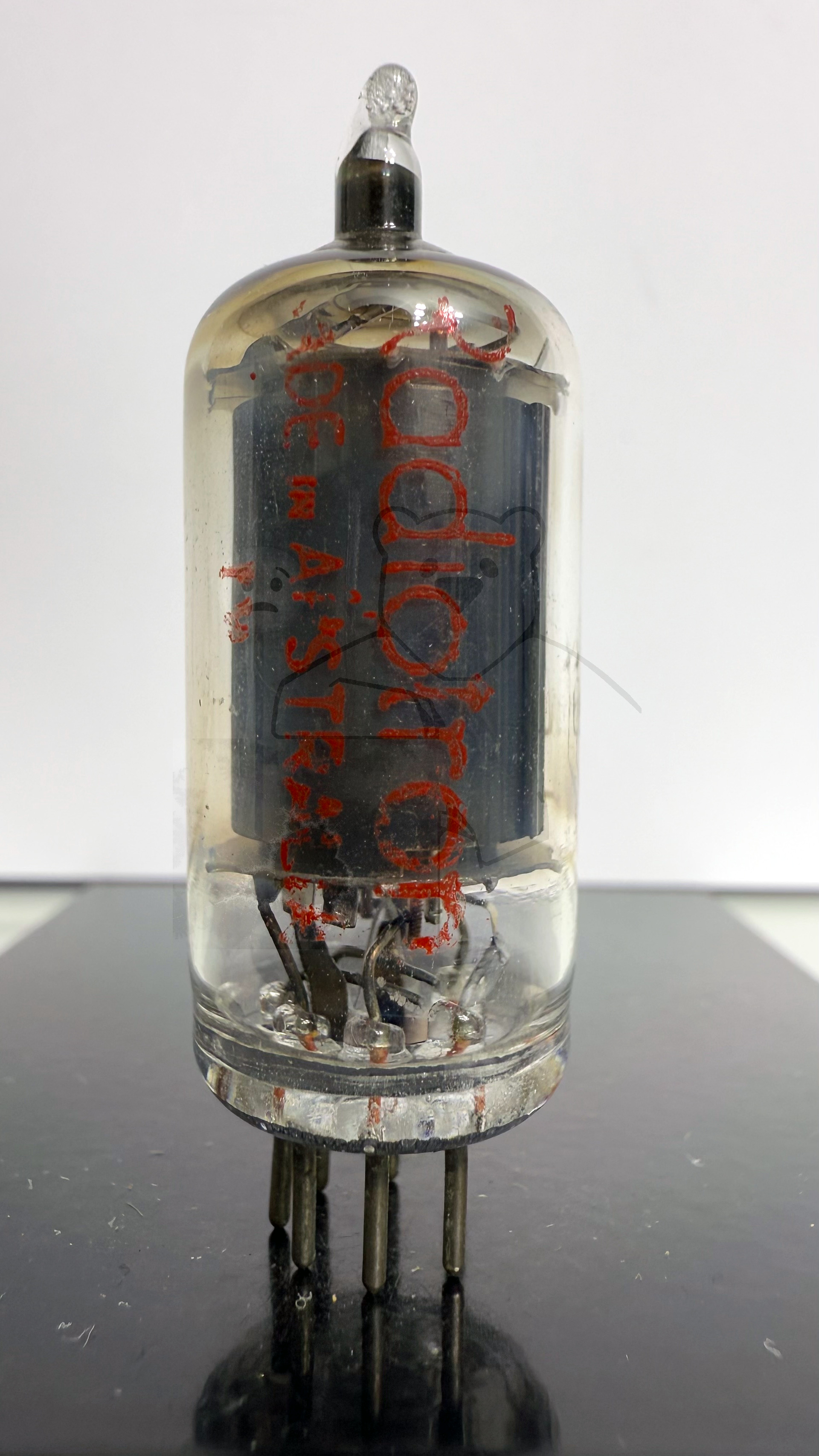

Röhre 6AU6 #7908 Bild 3
Röhre 6AU6 #2755 Bild 1
Röhre 6AU6 #2772 Bild 1

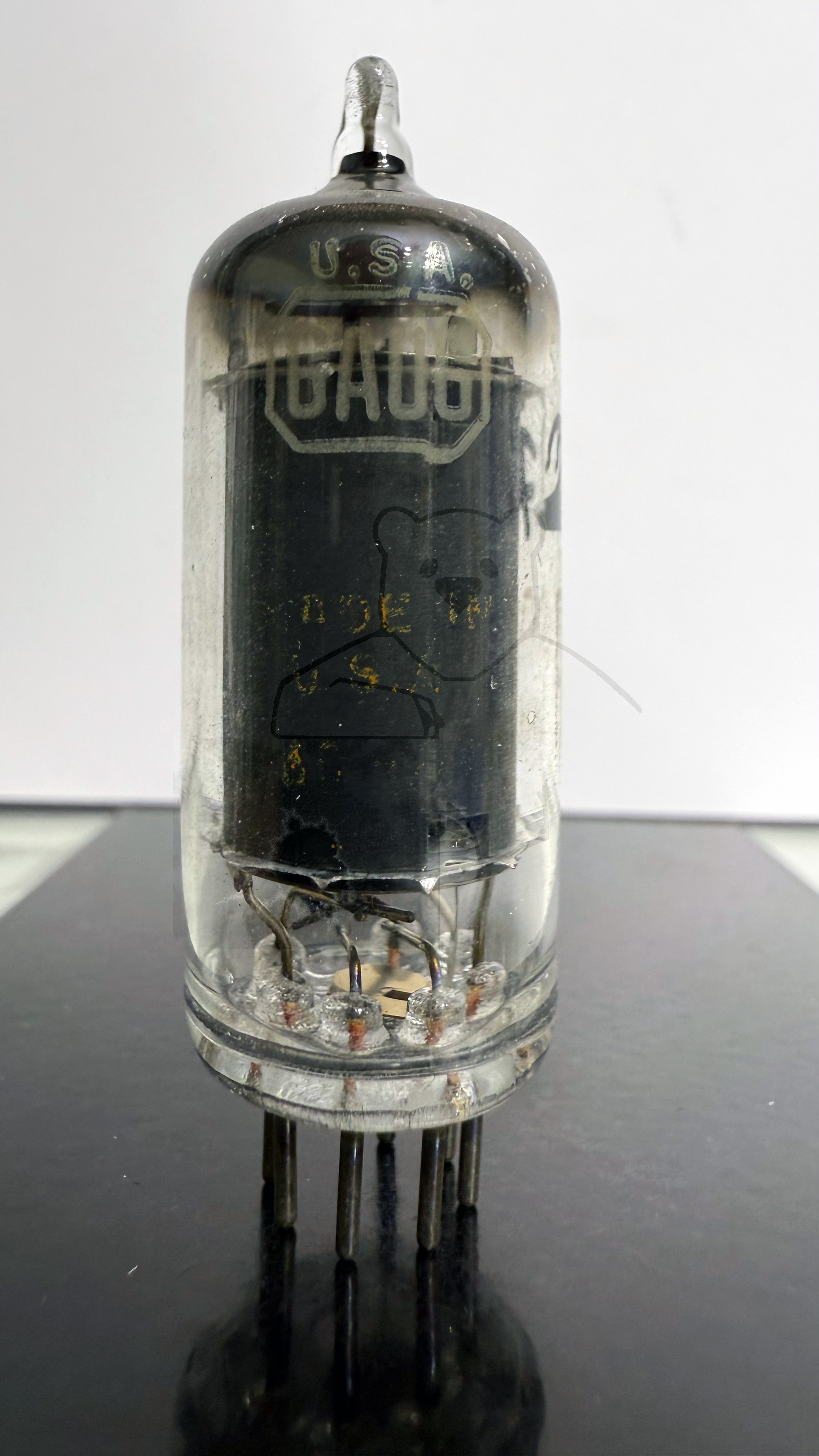

Röhre 6AU6 #2775 Bild 1

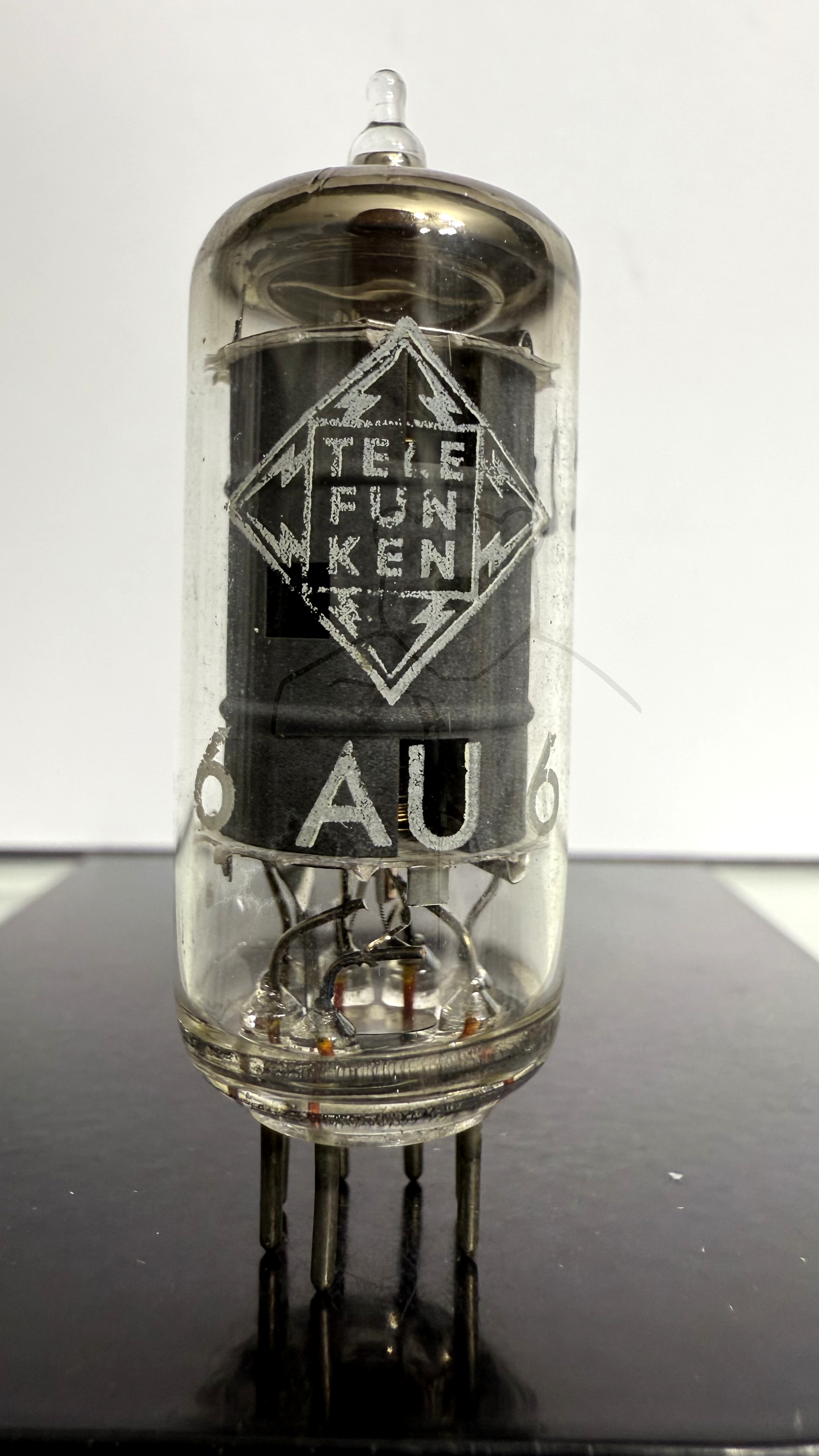

Röhre 6AU6 #2569 Bild 1

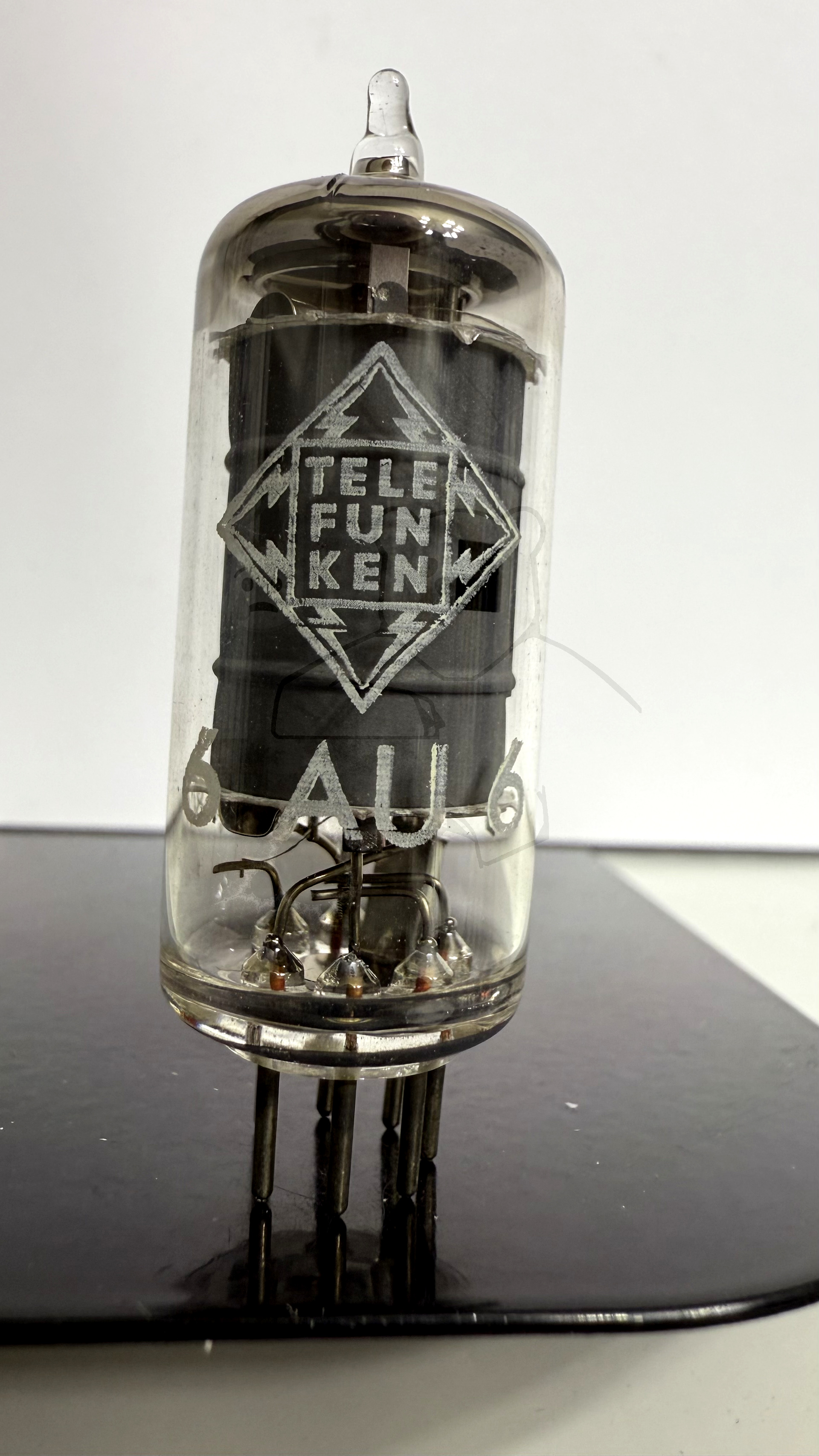

Röhre 6AU6 #2591 Bild 1

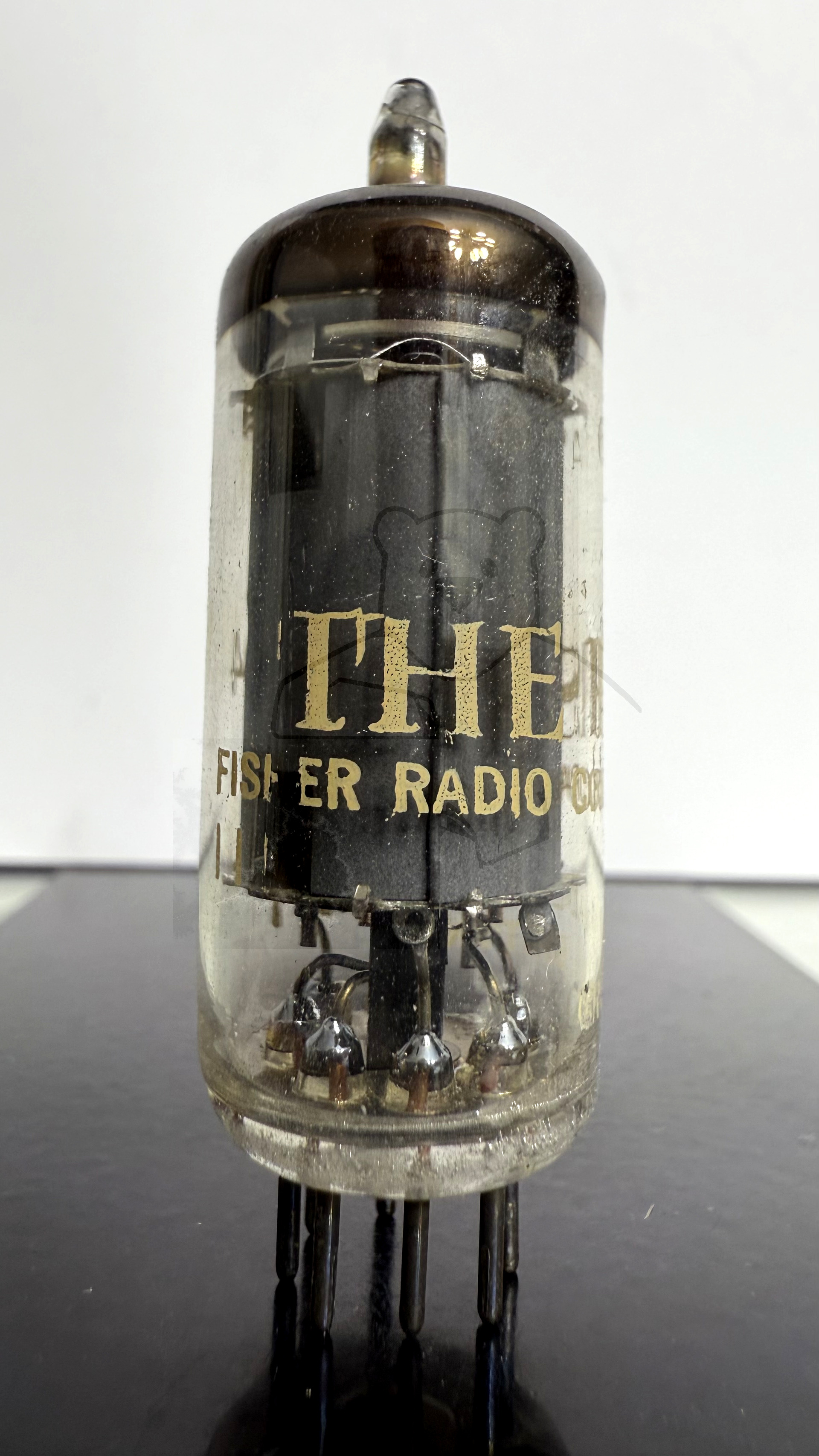

Röhre 6AU6 #8267 Bild 1

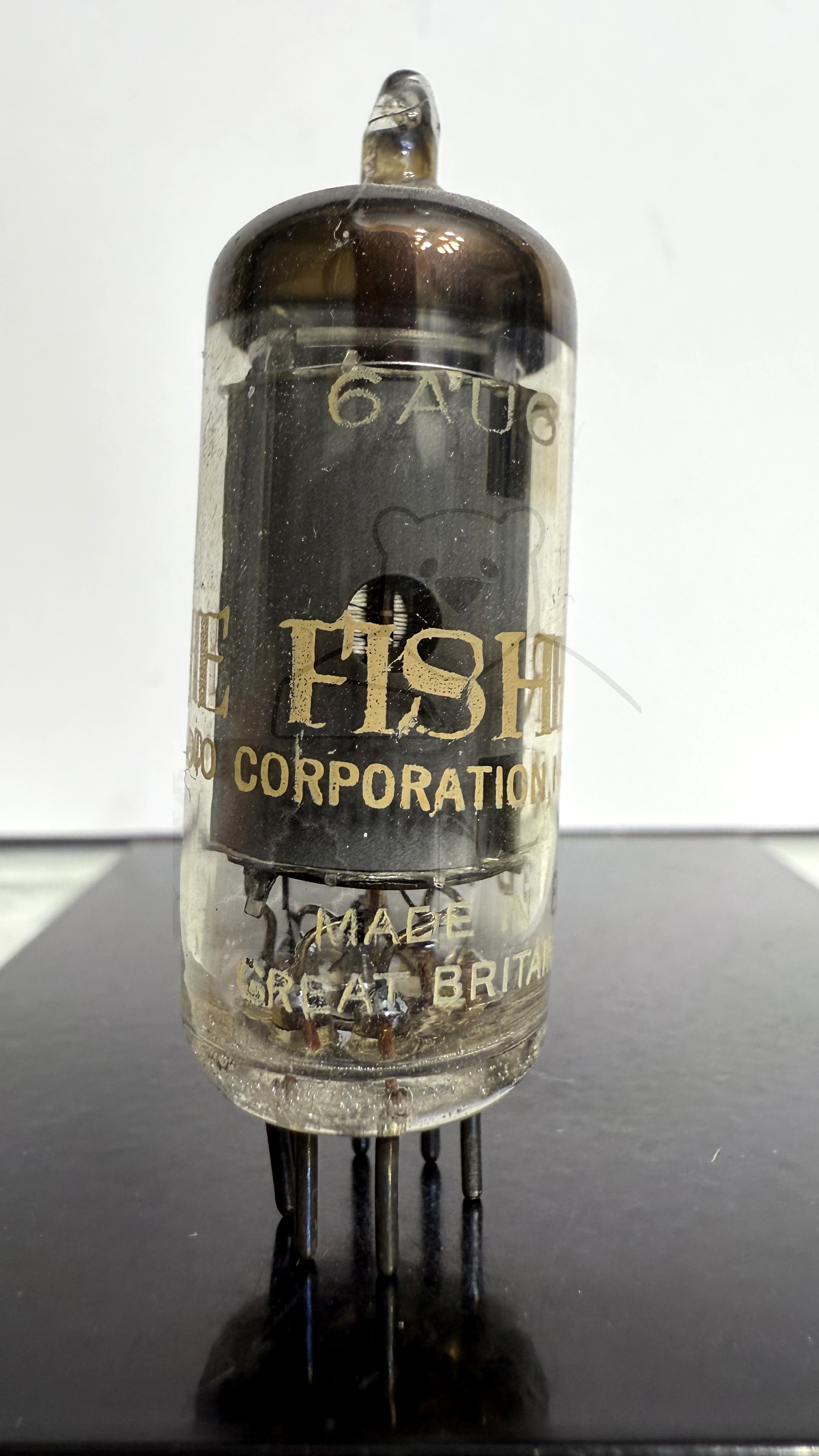

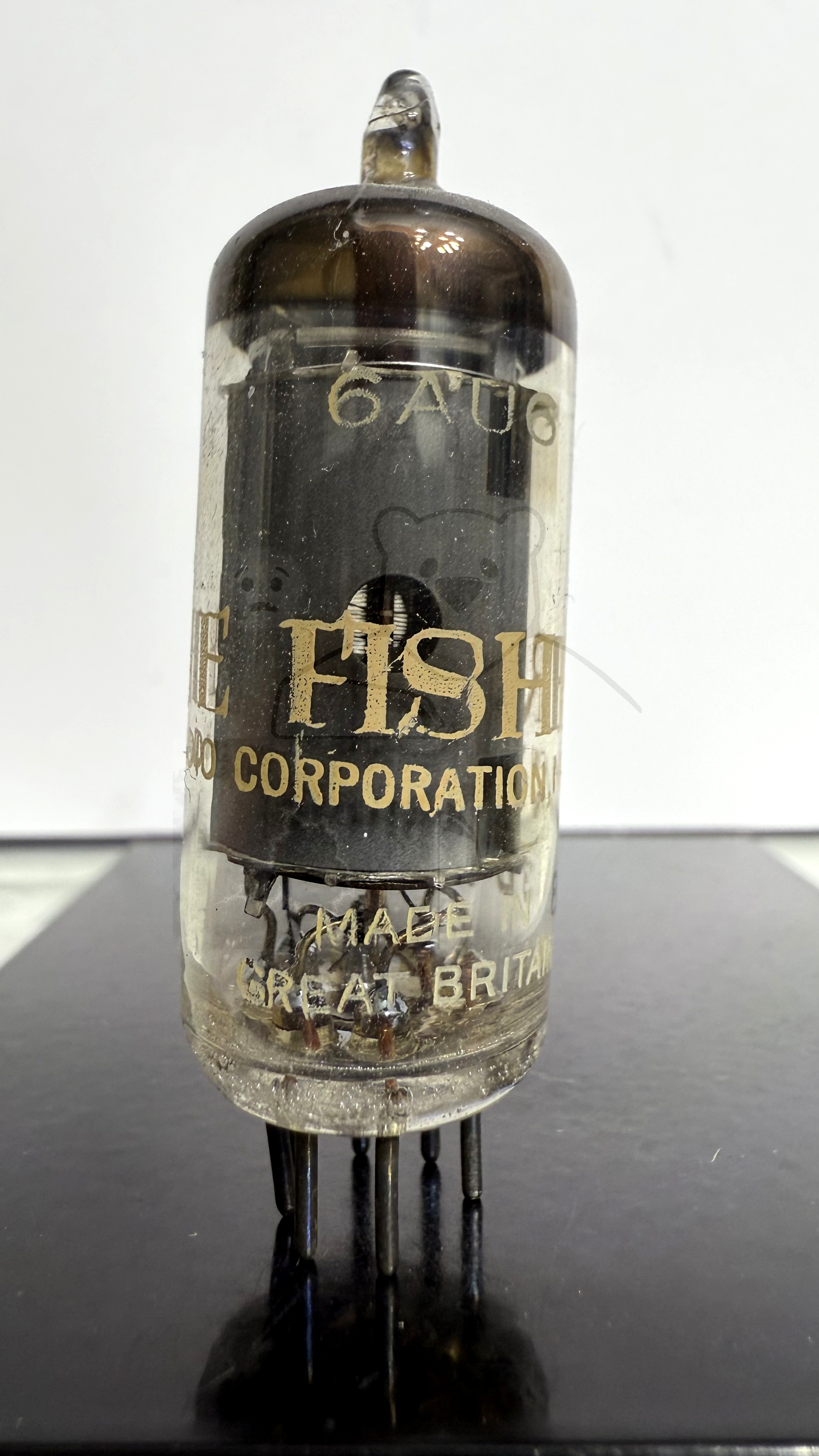

Röhre 6AU6 #8267 Bild 2

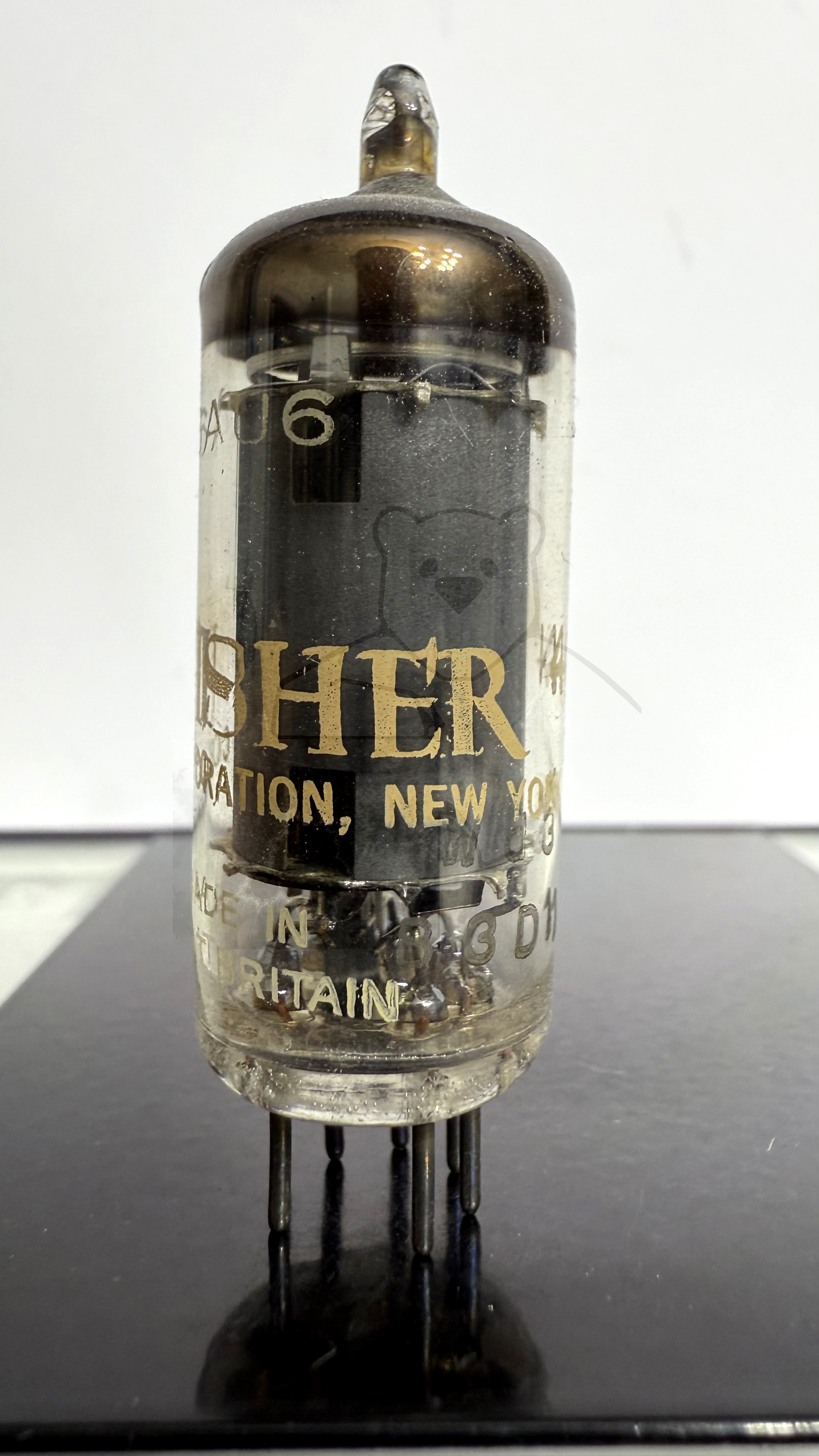

Röhre 6AU6 #8267 Bild 3

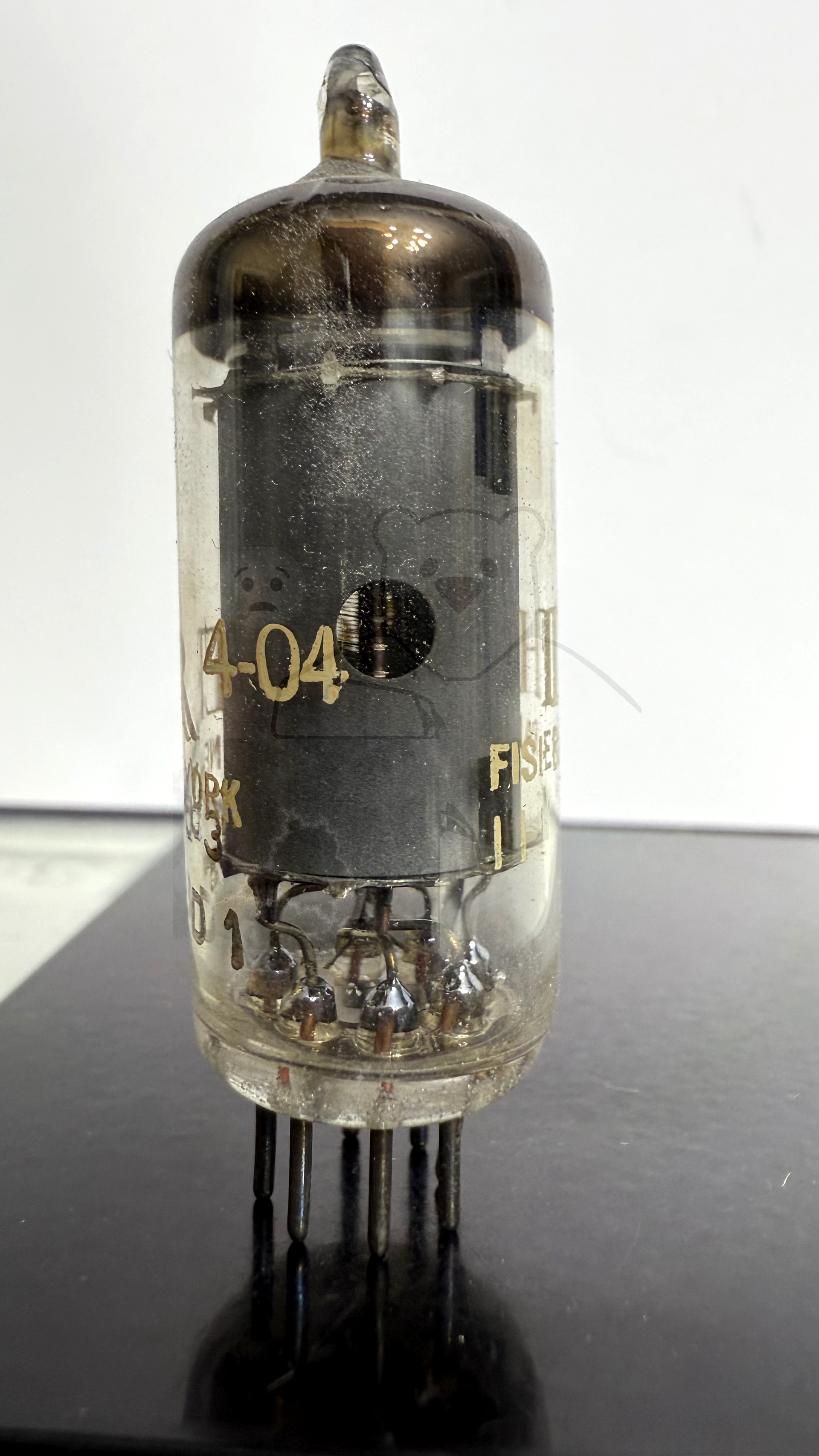

Röhre 6AU6 #8267 Bild 4

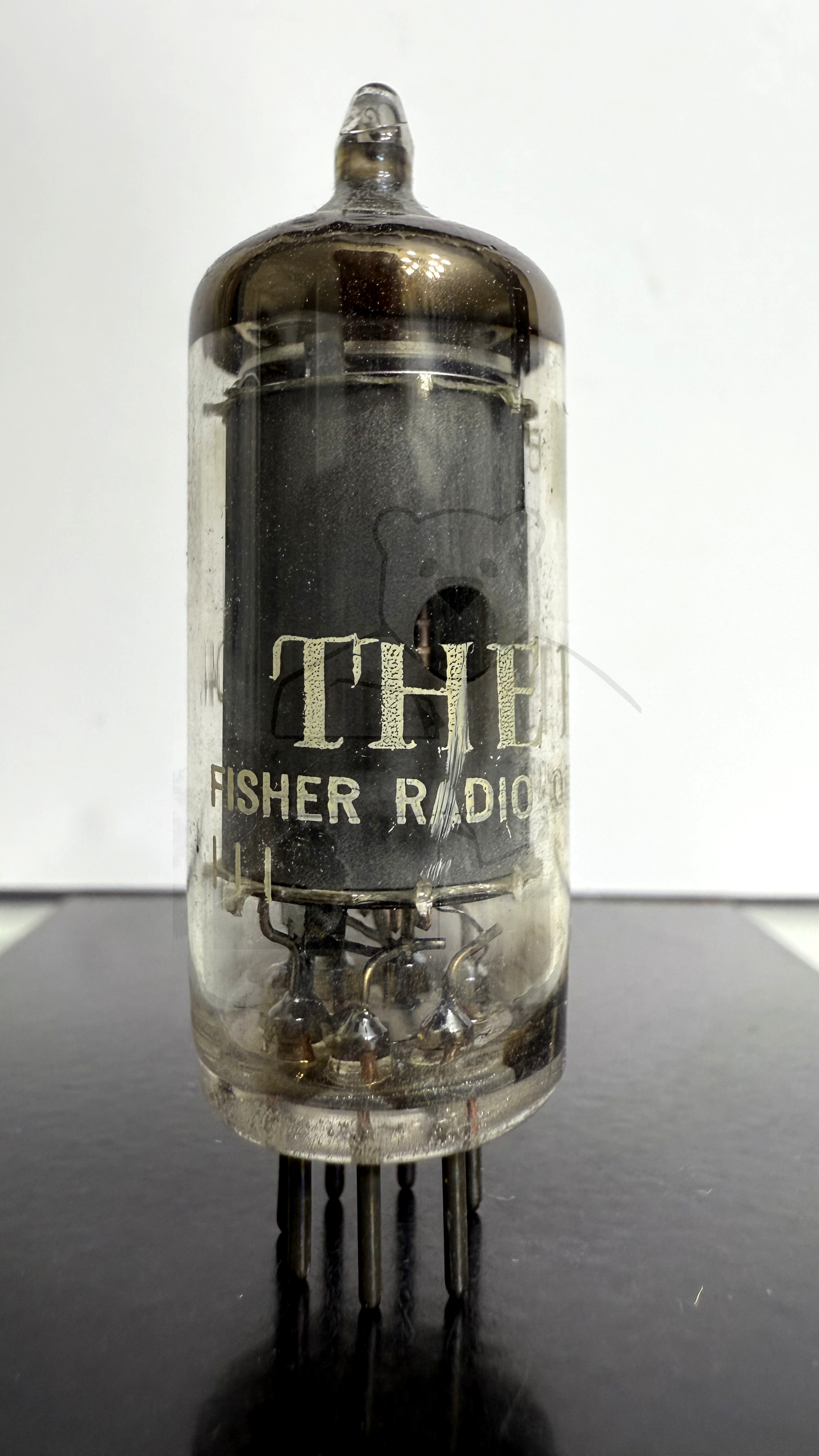

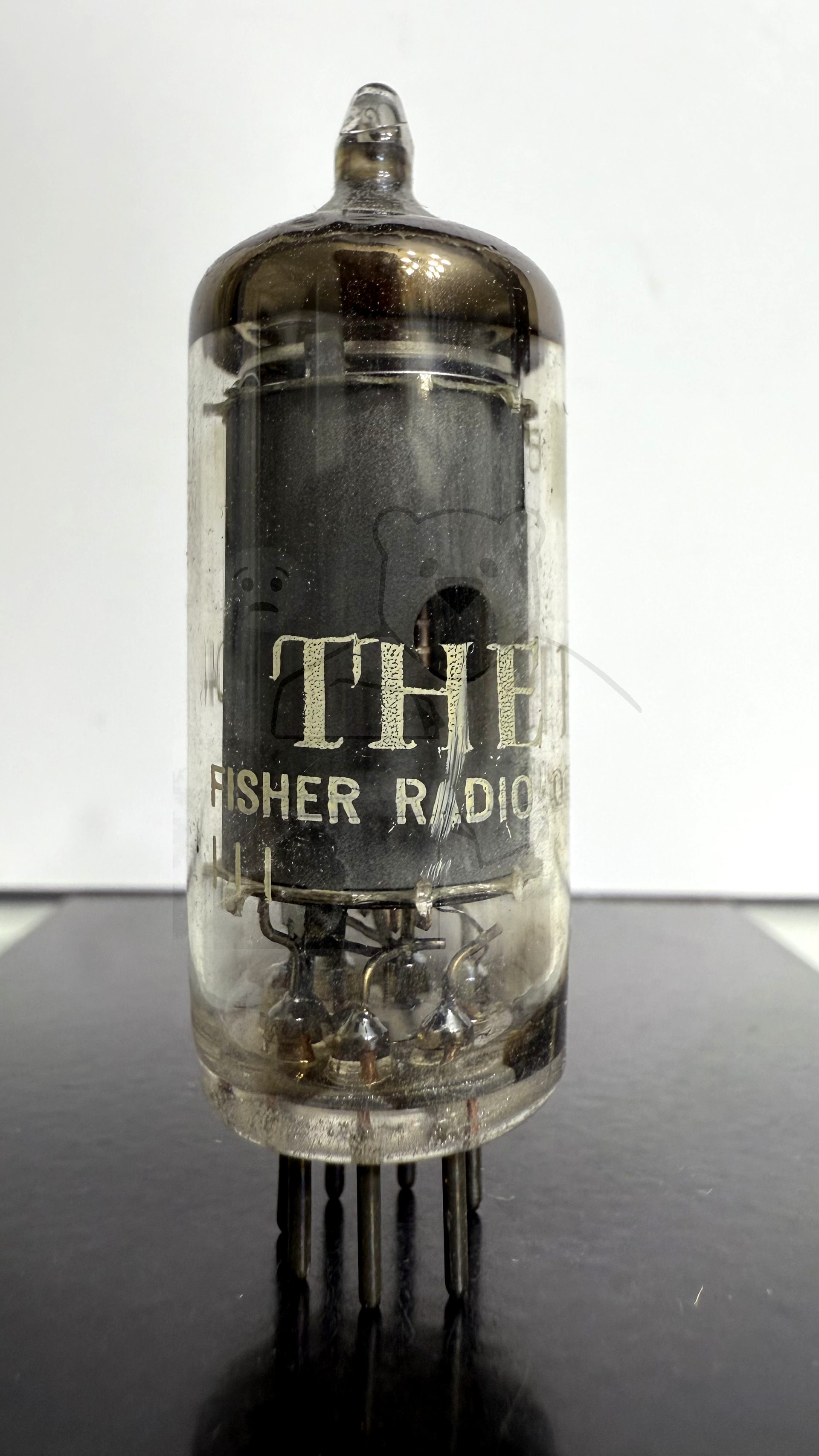

Röhre 6AU6 #8268 Bild 1

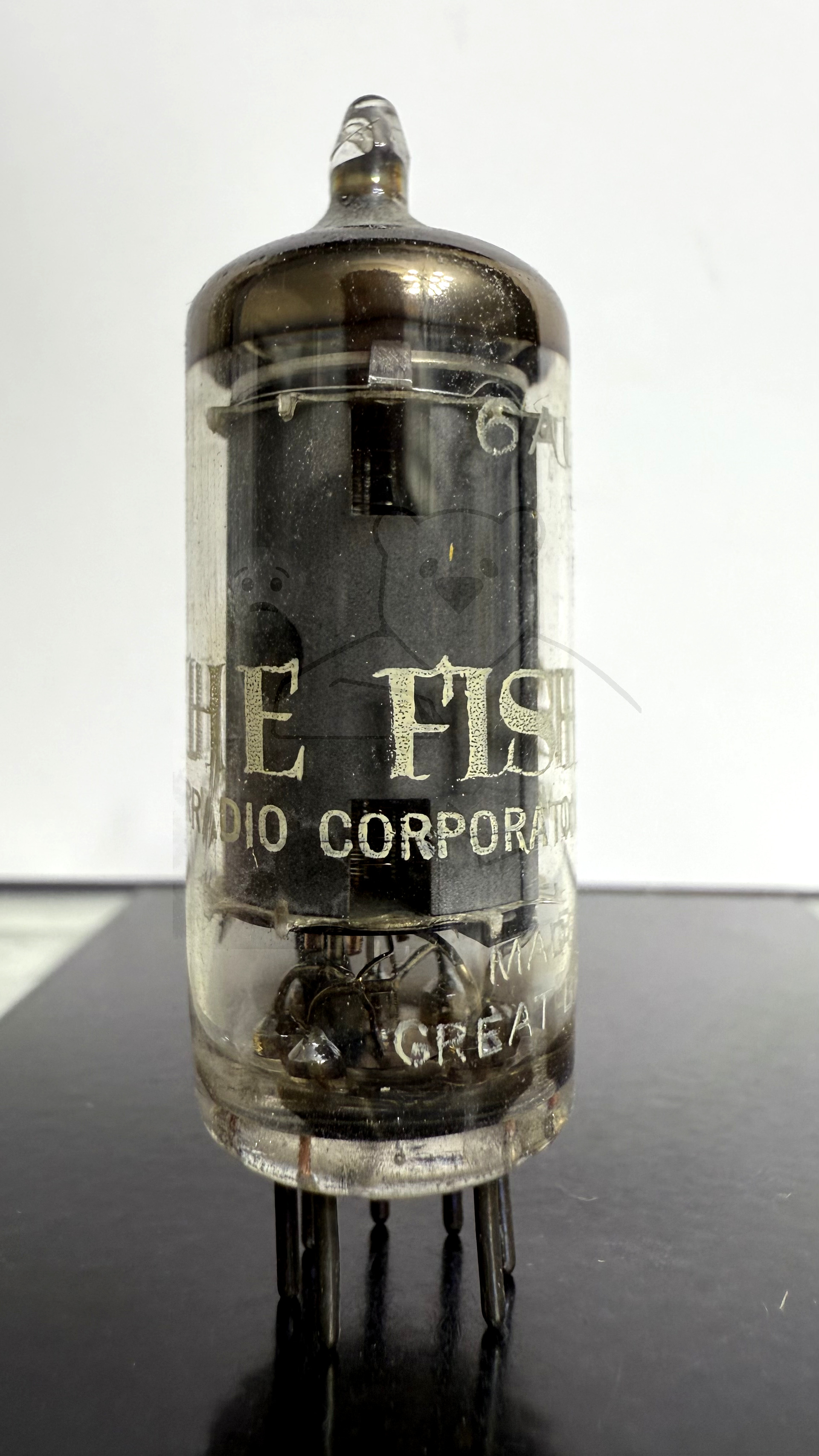

Röhre 6AU6 #8268 Bild 2

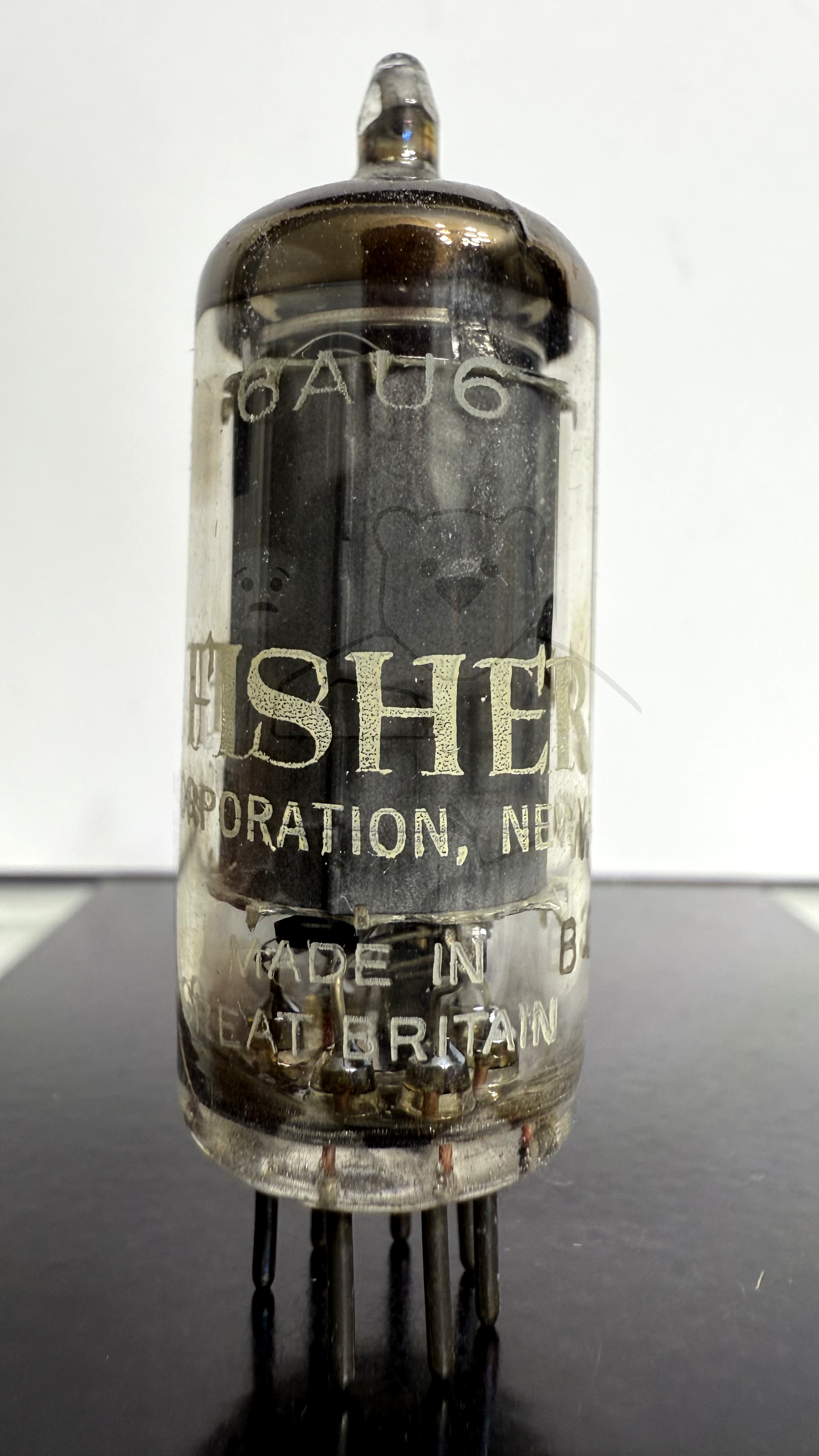

Röhre 6AU6 #8268 Bild 3

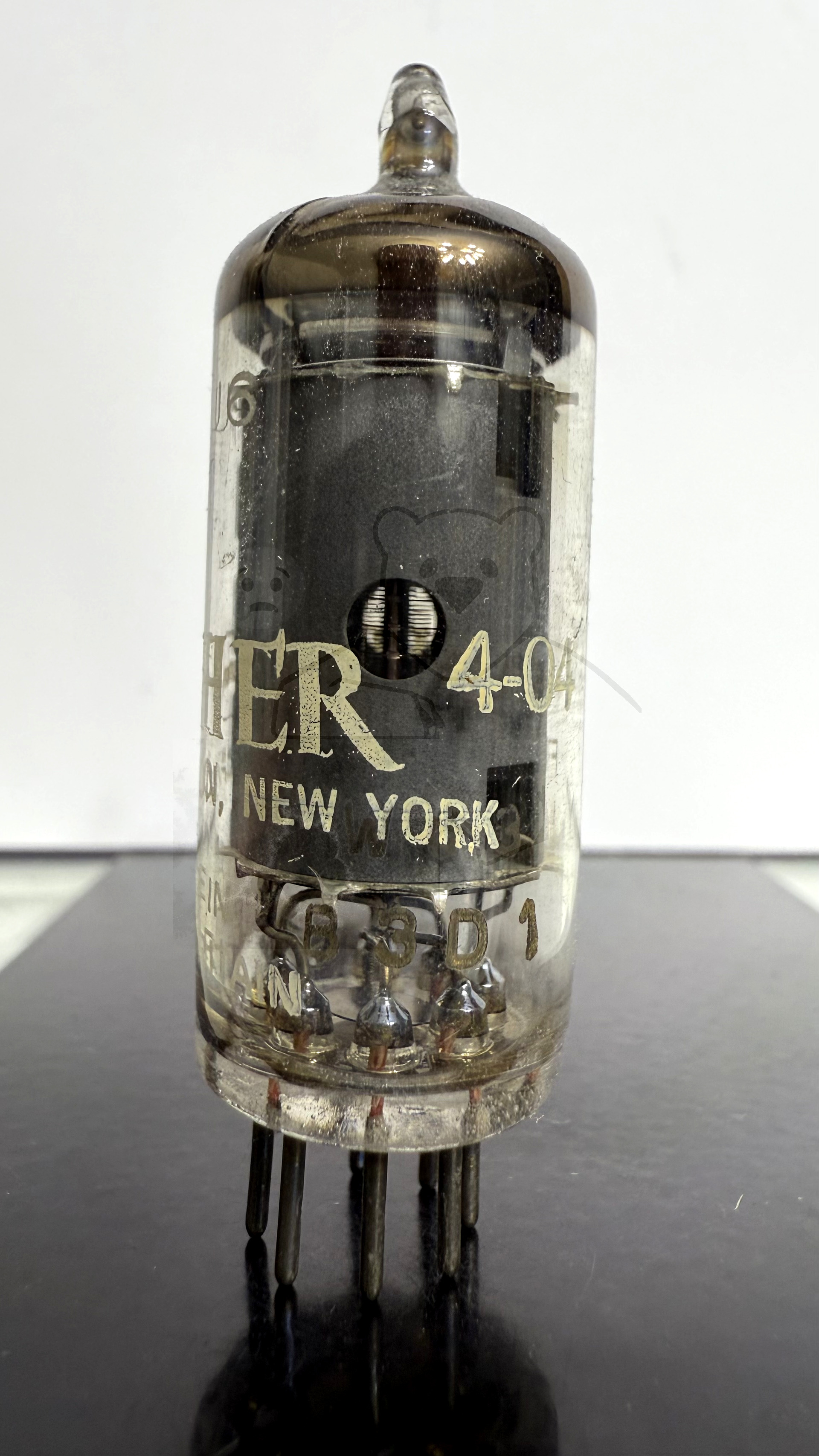

Röhre 6AU6 #8268 Bild 4
🔎 Alle Röhren vom Typ 6AU6 in der Sammlung
- → 6AU6 Inventar: 02484 Hersteller: → Unbekannter Hersteller
- → 6AU6 Inventar: 02540 Hersteller: → RCA
- → 6AU6 Inventar: 02547 Hersteller: → Telefunken
- → 6AU6 Inventar: 02548 Hersteller: → Telefunken
- → 6AU6 Inventar: 02551 Hersteller: → Telefunken
- → 6AU6 Inventar: 02552 Hersteller: → RCA
- → 6AU6 Inventar: 02560 Hersteller: → Telefunken
- → 6AU6 Inventar: 02565 Hersteller: → Telefunken
- → 6AU6 Inventar: 02569 Hersteller: → Telefunken
- → 6AU6 Inventar: 02588 Hersteller: → RCA
- → 6AU6 Inventar: 02591 Hersteller: → Telefunken
- → 6AU6 Inventar: 02596 Hersteller: → RCA
- → 6AU6 Inventar: 02599 Hersteller: → RCA
- → 6AU6 Inventar: 02607 Hersteller: → RCA
- → 6AU6 Inventar: 02610 Hersteller: → RCA
- → 6AU6 Inventar: 02613 Hersteller: → RCA
- → 6AU6 Inventar: 02614 Hersteller: → RCA
- → 6AU6 Inventar: 02615 Hersteller: → RCA
- → 6AU6 Inventar: 02621 Hersteller: → Ates
- → 6AU6 Inventar: 02628 Hersteller: → RCA
- → 6AU6 Inventar: 02639 Hersteller: → RCA
- → 6AU6 Inventar: 02642 Hersteller: → RCA
- → 6AU6 Inventar: 02644 Hersteller: → RCA
- → 6AU6 Inventar: 02648 Hersteller: → RCA
- → 6AU6 Inventar: 02755 Hersteller: → Trans Radio
- → 6AU6 Inventar: 02757 Hersteller: → Trans Radio
- → 6AU6 Inventar: 02758 Hersteller: → Trans Radio
- → 6AU6 Inventar: 02759 Hersteller: → Trans Radio
- → 6AU6 Inventar: 02760 Hersteller: → Trans Radio
- → 6AU6 Inventar: 02772 Hersteller: → RCA
- → 6AU6 Inventar: 02773 Hersteller: → RCA
- → 6AU6 Inventar: 02775 Hersteller: → RCA
- → 6AU6 Inventar: 02777 Hersteller: → RCA
- → 6AU6 Inventar: 02910 Hersteller: → Sylvania
- → 6AU6 Inventar: 07906 Hersteller: → Radiotron (Australia)
- → 6AU6 Inventar: 07907 Hersteller: → Radiotron (Australia)
- → 6AU6 Inventar: 07908 Hersteller: → Radiotron (Australia)
- → 6AU6 Inventar: 08266 Hersteller: → The Fisher (Fisher Radio Corporation, New York)
- → 6AU6 Inventar: 08267 Hersteller: → The Fisher (Fisher Radio Corporation, New York)
- → 6AU6 Inventar: 08268 Hersteller: → The Fisher (Fisher Radio Corporation, New York)
