🔎 Beschreibung der Röhre: E91AA Inventarnummer: 03006
| Name | → E91AA 📺 Mit Video |
| Vergleichsname | → 5726 → 6AL5 → 6AL5W → 6Х2П → EAA901S → EAA91 → EB91 → L91AA |
| Hersteller | → Unbekannter Hersteller |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ätz- Produktionscode | |
| Serien Nummer | 14495 |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | S14 |
🔎 Beschreibung der Systeme für die Röhre: E91AA
| System 1 | System 2 | |
| Kathode | 1 | 5 |
| Gitter 1 | ||
| Gitter 2 | ||
| Gitter 3 | ||
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 7 | 2 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 3, 4 | 3, 4 |
| Abschirmung | 6 | 6 |
| Funktion | → Demodulator |
→ Demodulator |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

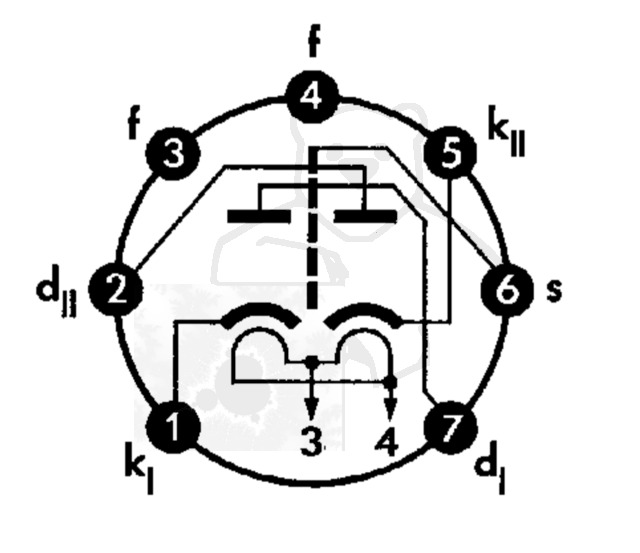

🔎 Sockelschaltung der E91AA
Bildquelle: Telefunken Datenblatt
🔎 YouTube Video zu E91AA
Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/H_OLQ4_daC8 (Durch Anklicken verlassen Sie diese Webseite!)
🔎 Datenblätter zur Röhre: E91AA
Datenblatt E91AA Lorenz [www.tubedata.info].pdf (108 kB)
Datenblatt E91AA Siemens [www.tubedata.info].pdf (174 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

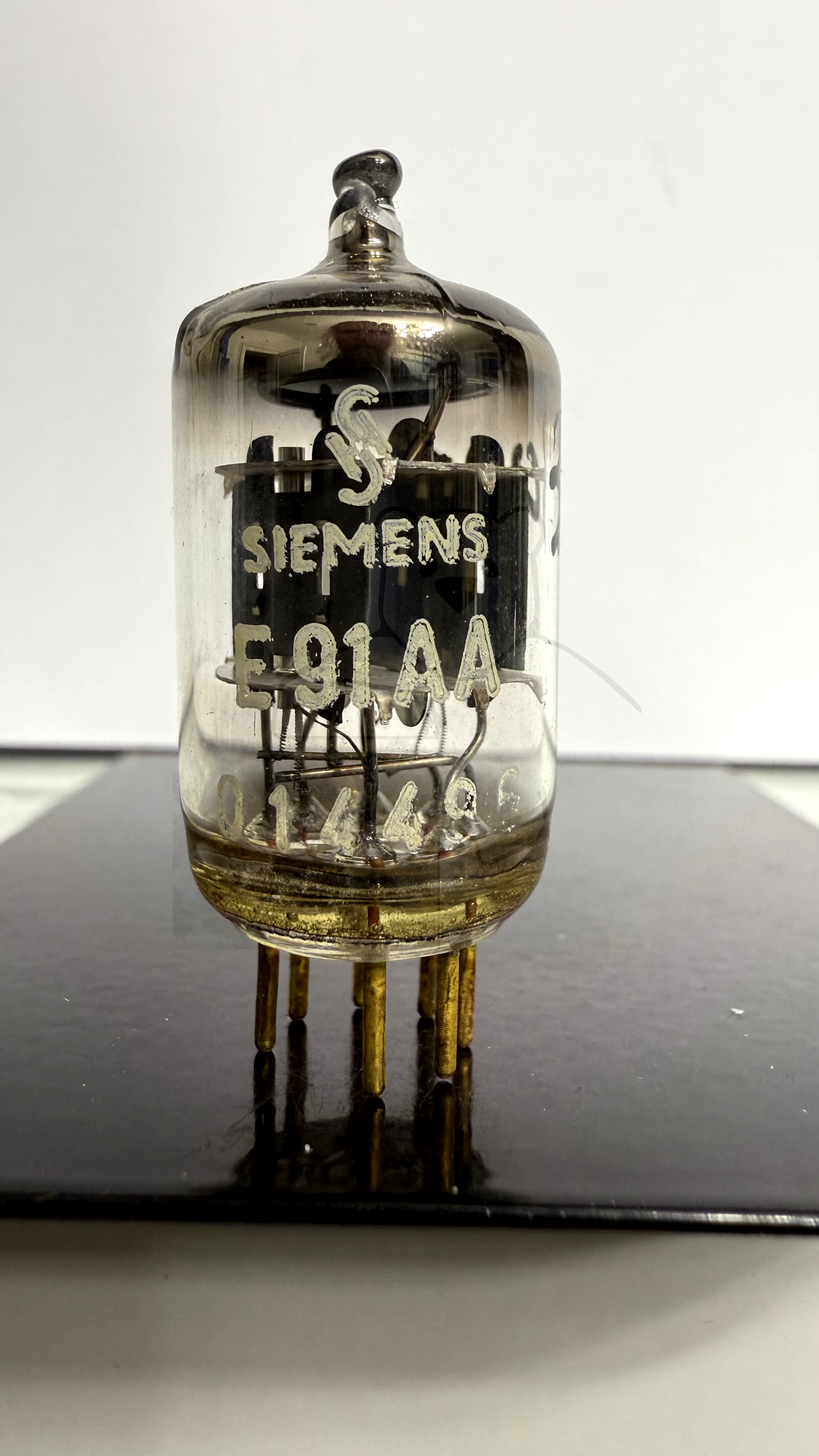

🔎 Bilder der Röhre: E91AA

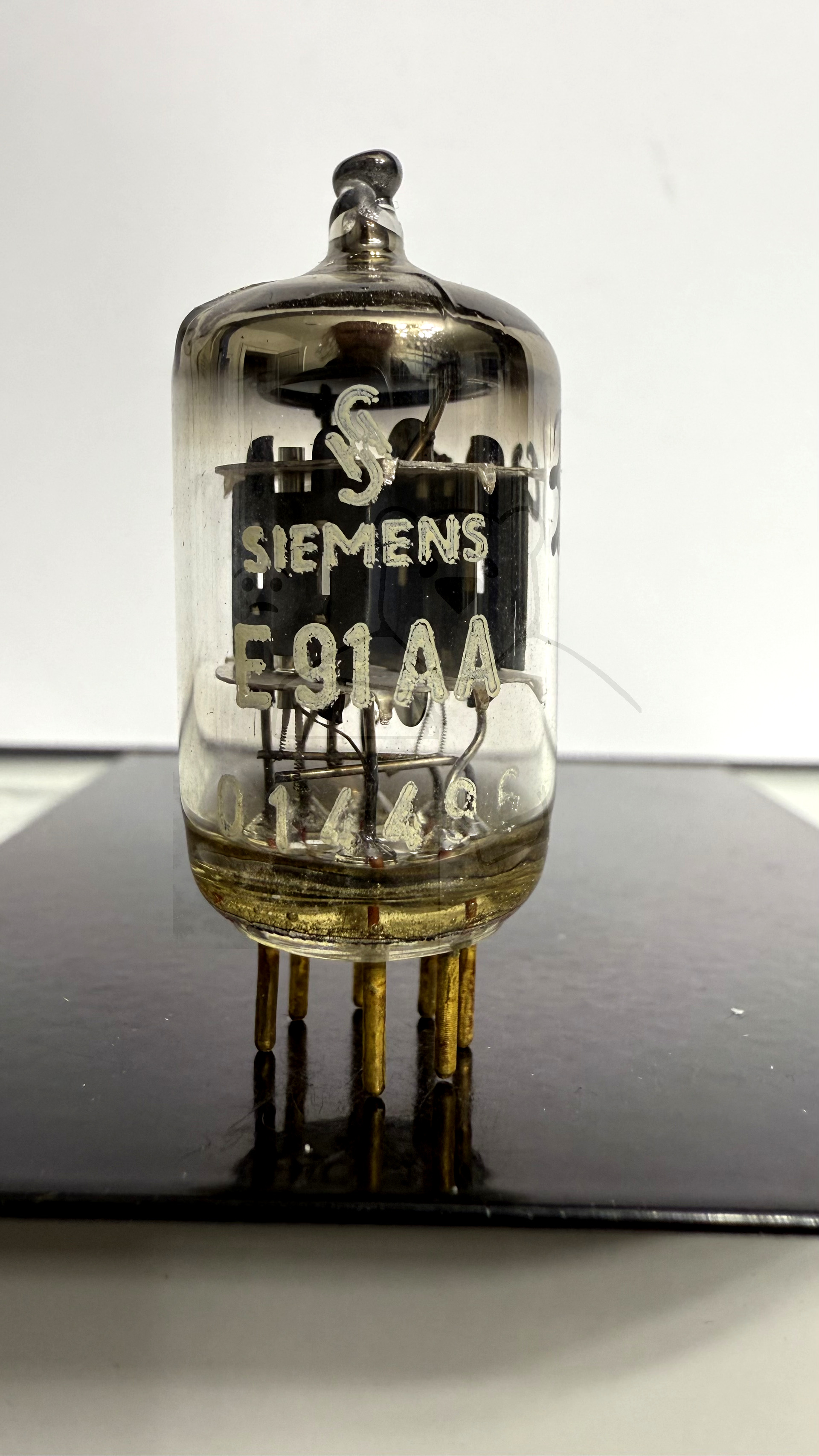

Röhre E91AA #3006 Bild 1
