🔎 Beschreibung der Röhre: L91AA Inventarnummer: 02997
| Name | → L91AA 📺 Mit Video |
| Vergleichsname | → 5726 → 6AL5 → 6AL5W 6H2P → 6Х2П → E91AA → EAA91 → EB91 |
| Hersteller | → Siemens |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol. |
| Informationen Röhrentyp | Die Röhre ist mit → L91AA beschriftet - Wer kennt Details? Ist dies auch eine Laune von Siemens wie bei der → F80U? Die Röhre entspricht wohl der → E91AA bzw. → EAA91 |
| Informationen | |
| Kenn Nummer | |
| Ätz- Produktionscode | |
| Serien Nummer | 10589 |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | S14 |
🔎 Beschreibung der Systeme für die Röhre: L91AA
| System 1 | System 2 | |
| Kathode | 1 | 5 |
| Gitter 1 | ||
| Gitter 2 | ||
| Gitter 3 | ||
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 7 | 2 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 3, 4 | 3, 4 |
| Abschirmung | 6 | 6 |
| Funktion | → Demodulator |
→ Demodulator |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der L91AA
Bildquelle: Telefunken Datenblatt
🔎 YouTube Video zu L91AA
Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.
Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/H_OLQ4_daC8 (Durch Anklicken verlassen Sie diese Webseite!)
🔎 Datenblätter zur Röhre: L91AA
Datenblatt E91AA Lorenz [www.tubedata.info].pdf (108 kB)
Datenblatt E91AA Siemens [www.tubedata.info].pdf (174 kB)
Datenblatt EAA91 Lamina [www.tubedata.info].pdf (751 kB)
Datenblatt EAA91 Philips Version 1.pdf (162 kB)
Datenblatt EAA91 Philips Version 2 [www.tubedata.info].pdf (52 kB)
Datenblatt EAA91 RFT.pdf (85 kB)
Datenblatt EAA91 Telefunken Handbuch der Rundfunk Röhren Band 1.pdf (1053 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: L91AA

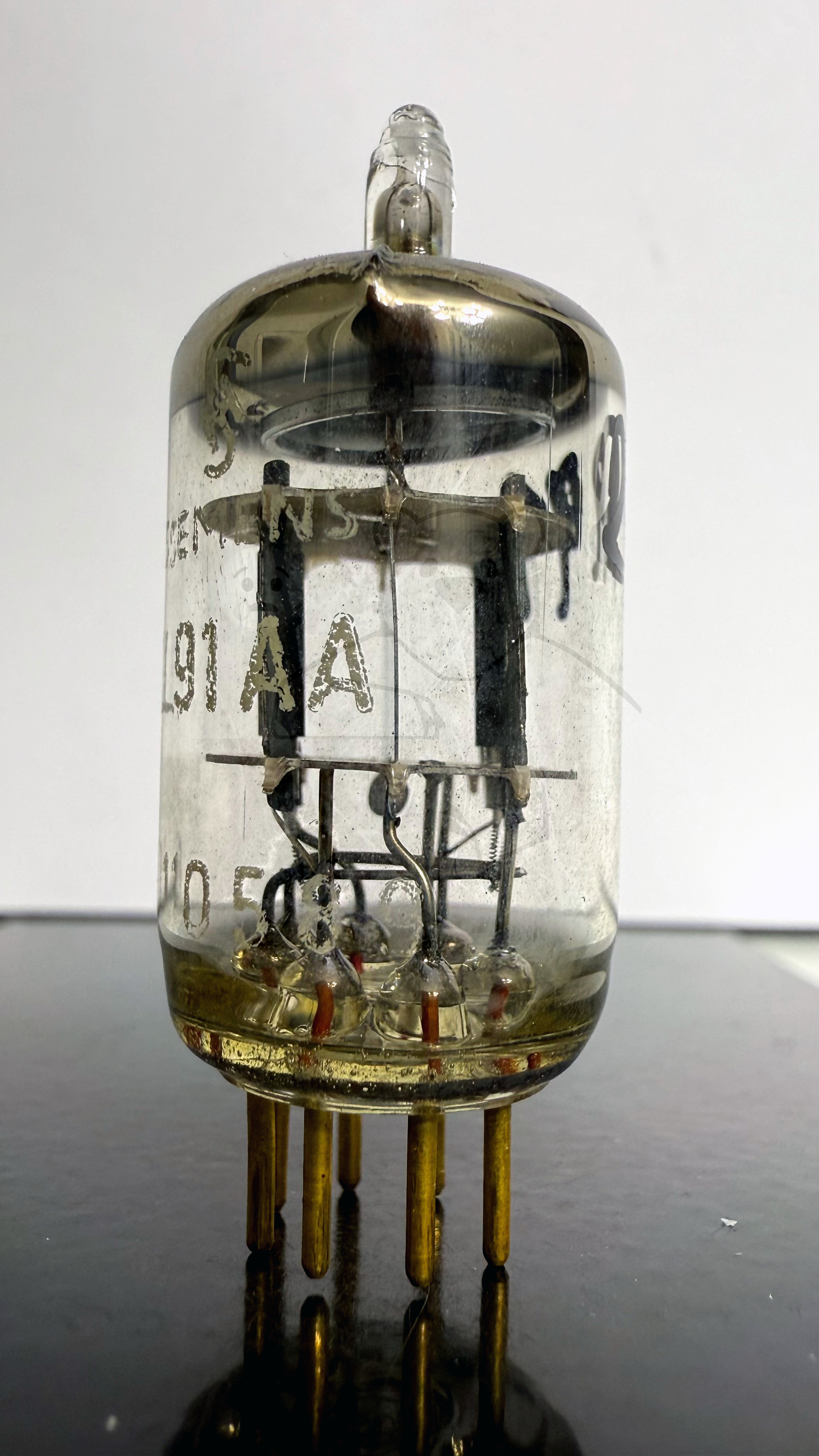

Röhre L91AA #2997 Bild 2
Röhre L91AA #2997 Bild 1
Röhre L91AA #2997 Bild 3
Röhre L91AA #2997 Bild 4
Röhre L91AA #2997 Bild 5
