🔎 Beschreibung der Röhre: EN91 Inventarnummer: 02876
| Name | → EN91 |
| Vergleichsname | → 2D21 → 5727WA → ASG5121 → PL21 → PL5727 → QX21 → Ste1300/01/05 |
| Hersteller | → Mullard |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,6 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ätz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | S15 |
🔎 Beschreibung der Systeme für die Röhre: EN91
| System 1 | |
| Kathode | 2 |
| Gitter 1 | 1 |
| Gitter 2 | 5 |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 6 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 3, 4 |
| Abschirmung | |
| Funktion | → Thyratron, Tetrode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

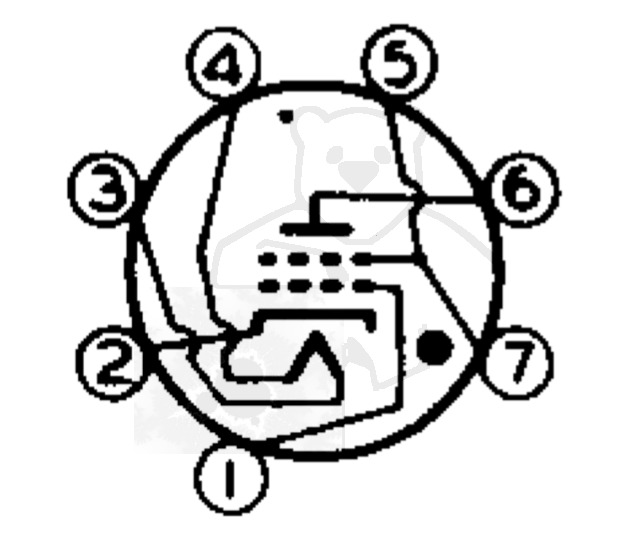

🔎 Sockelschaltung der EN91
Bildquelle: RCA Datenblatt
🔎 Datenblätter zur Röhre: EN91
Datenblatt EN91 Mullard [www.tubedata.info].pdf (255 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: EN91

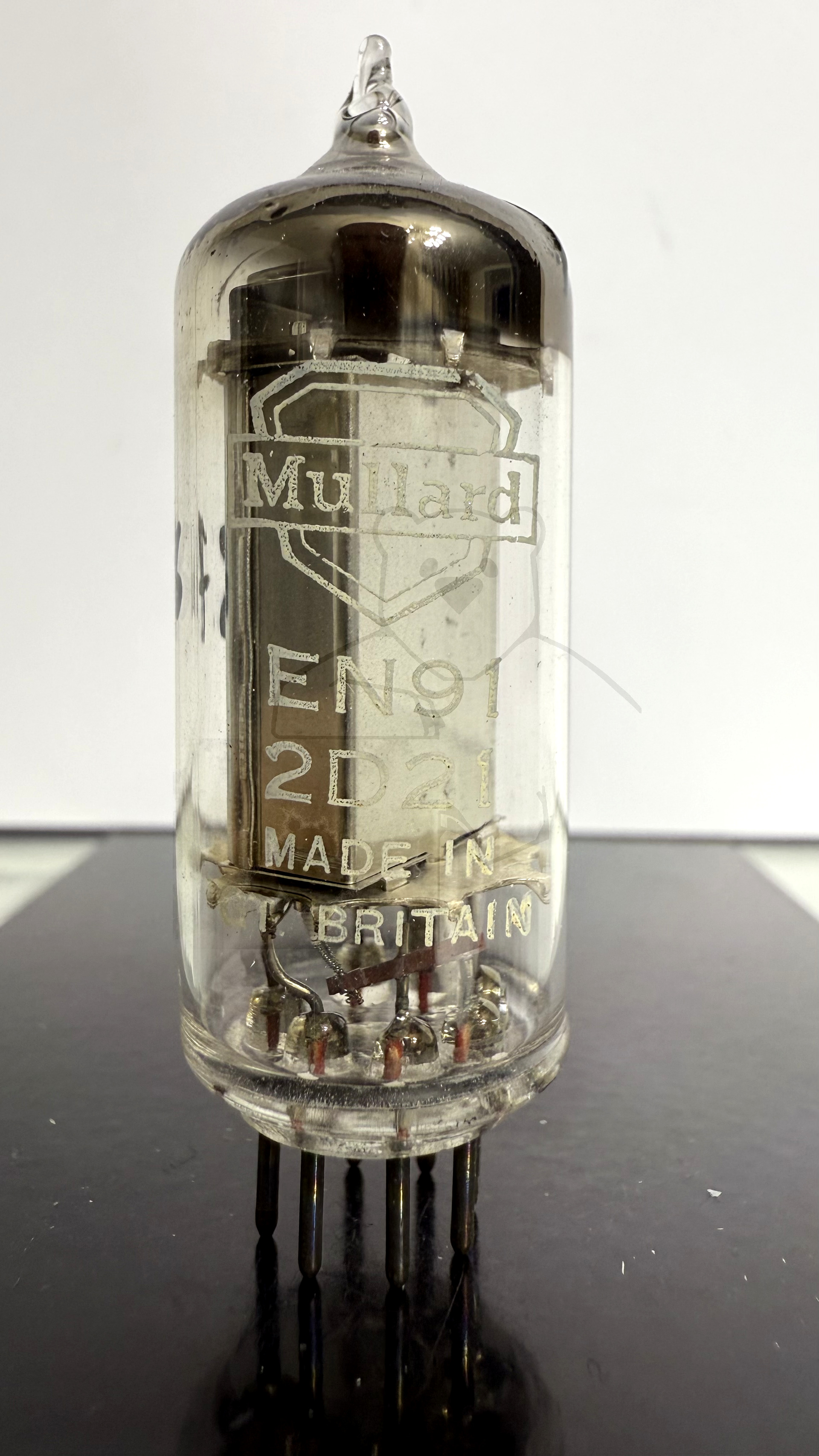

Röhre EN91 #2876 Bild 1
