🔎 Beschreibung der Röhre: PL21 Inventarnummer: 02874
| Name | → PL21 |
| Vergleichsname | → 2D21 5727 → 5727WA → ASG5121 → EN91 → PL5727 → QX21 → Ste1300/01/05 |
| Hersteller | → Valvo |
| Heizspannung (Volt) | |
| Heizstrom (Ampère) | |
| Art der Heizung | Kaltkathode |
| Röhren mit Sockel | → Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | 324 |
| Ätz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | S15 |
🔎 Beschreibung der Systeme für die Röhre: PL21
| System 1 | |
| Kathode | 2 |
| Gitter 1 | 1 |
| Gitter 2 | 5, 7 |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 6 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | |
| Abschirmung | |
| Funktion | → Thyratron, Tetrode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der PL21
Bildquelle: Telefunken Datenblatt
🔎 Datenblätter zur Röhre: PL21
Anwendung PL21.pdf (1288 kB)
Datenblatt PL21 2D21 Valvo.pdf (96 kB)
Pruefkarte PL21 - Neuberger RPM370 Roehrenmessgeraet [Scan Matthias Hubert Franz Hahn].pdf (345 kB)
Pruefkarte PL21 2D21 - Neuberger RPM370 Roehrenmessgeraet.pdf (279 kB)
Pruefkarte PL21 2D21 20A2 2021 - Funke W19 Roehrenpruefer.pdf (144 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: PL21

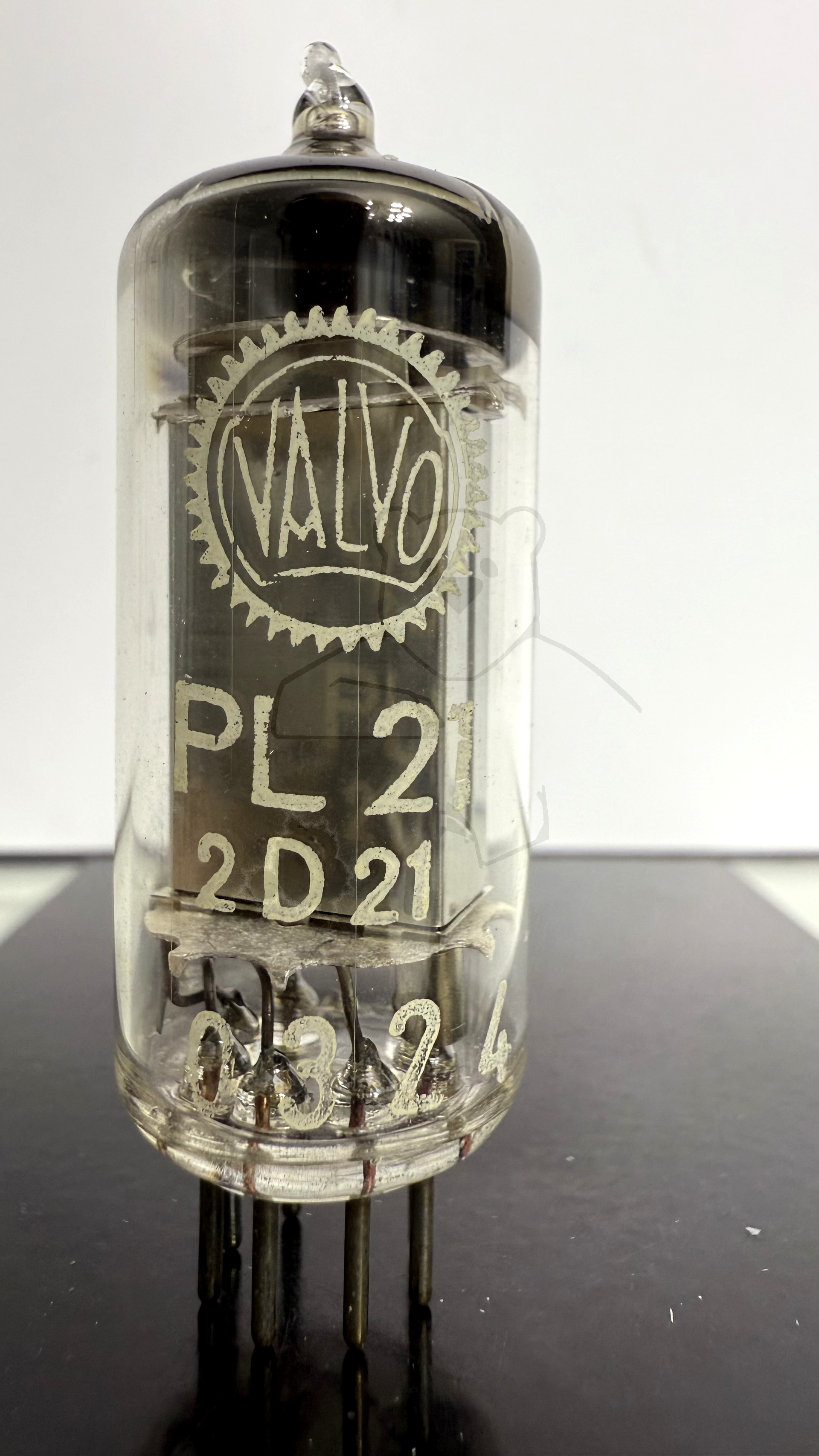

Röhre PL21 #2874 Bild 1
