Daten und Bilder der Röhre: 5726

🔎 Beschreibung der Röhre: 5726 Inventarnummer: 02683

Name	→ 5726
Vergleichsname	→ 6AL5 → 6AL5W → E91AA → EAA901S → EAA91 → EB91 → L91AA
Hersteller	→ Valvo
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer
Verpackung	Neutrale Verpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S14

🔎 Beschreibung der Systeme für die Röhre: 5726

	System 1	System 2
Kathode	1	5
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	7	2
Anode 2
Leuchtschirm
Heizung	3, 4	3, 4
Abschirmung	6	6
Funktion	→ Demodulator	→ Demodulator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 5726

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: 5726
Datenblatt 5726 CSF Compagnie Générale de T.S.F [www.tubedata.info].pdf (4261 kB)
Datenblatt 5726 General Electric.pdf (547 kB)
Datenblatt 5726 Mazda Belvu [www.tubedata.info].pdf (429 kB)
Datenblatt 5726 Miniwatt [www.tubedata.info].pdf (521 kB)
Datenblatt 5726 Philips.pdf (217 kB)
Datenblatt 5726 Raytheon.pdf (492 kB)
Datenblatt 5726 RCA [www.tubedata.info].pdf (238 kB)
Datenblatt 5726 Telefunken.pdf (213 kB)
Datenblatt 5726 Tung-Sol.pdf (214 kB)
Datenblatt 5726 Valvo.pdf (96 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

🔎 Bilder der Röhre: 5726

Röhre 5726 #2683 Bild 1

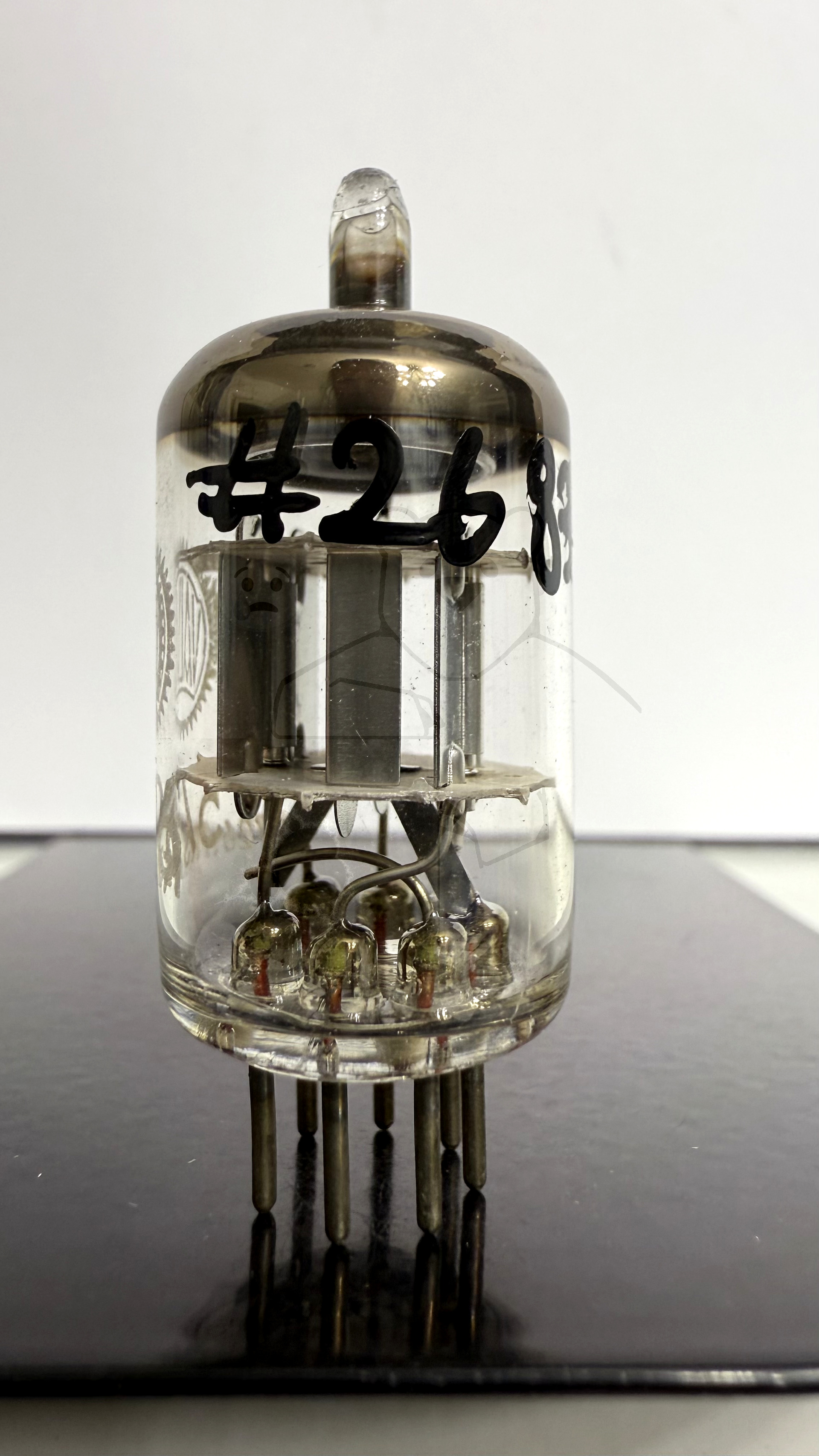

Röhre 5726 #2683 Bild 2

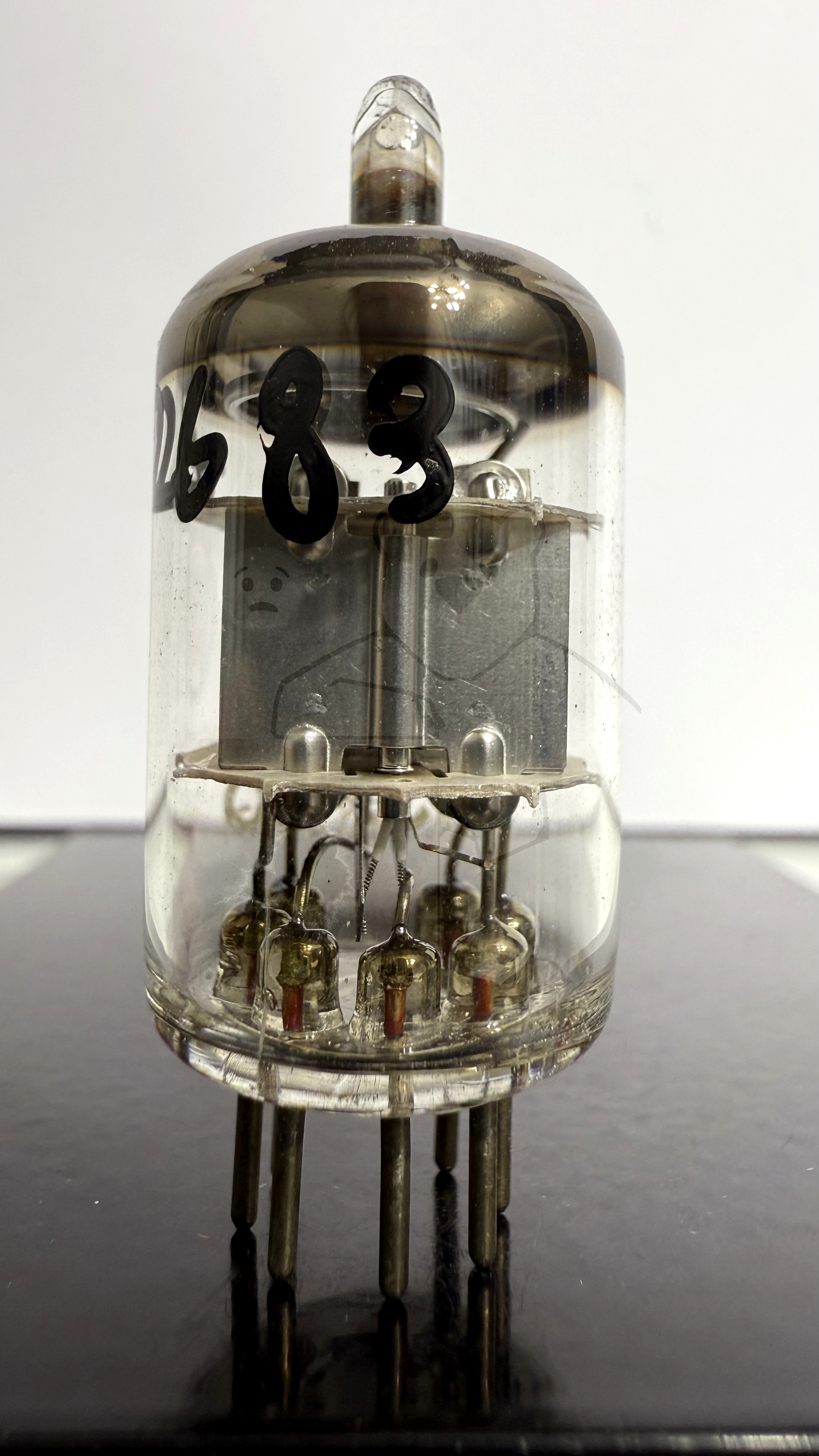

Röhre 5726 #2683 Bild 3

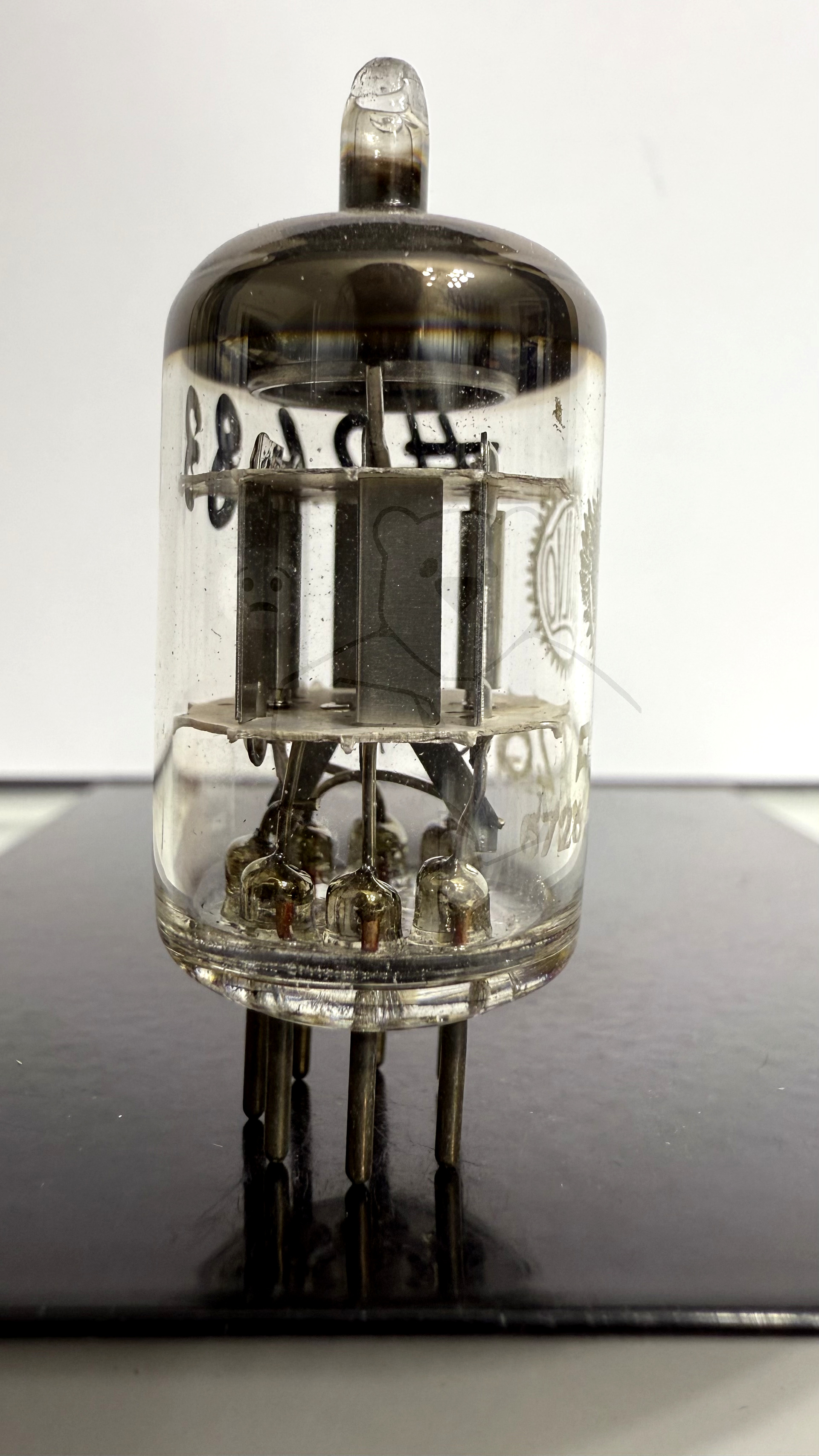

Röhre 5726 #2683 Bild 4
