đ Beschreibung der Röhre: 6AU6 Inventarnummer: 02628
| Name | â 6AU6 |
| Vergleichsname | â 6136 â 6AU6A â 6AU6WA â 6AU6WC â 8425A â EF94 |
| Hersteller | â RCA |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Miniatur, 7pol. â Liste aller Röhren mit: Miniatur, 7pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S17 |
đ Beschreibung der Systeme fĂŒr die Röhre: 6AU6
| System 1 | |
| Kathode | 7 |
| Gitter 1 | 1 |
| Gitter 2 | 6 |
| Gitter 3 | 2 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 5 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 3, 4 |
| Abschirmung | 2 |
| Funktion | â Zwischenfrequenzverstaerker |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der 6AU6
Bildquelle: Lorenz Datenblatt
đ DatenblĂ€tter zur Röhre: 6AU6
Datenblatt 6AU6 Brimar Version 1 [www.tubedata.info].pdf (2152 kB)
Datenblatt 6AU6 Brimar Version 2 [www.tubedata.info].pdf (100 kB)
Datenblatt 6AU6 Mazda Belvu [www.tubedata.info].pdf (453 kB)
Datenblatt 6AU6 Mullard [www.tubedata.info].pdf (293 kB)
Datenblatt 6AU6 RCA.pdf (184 kB)
Datenblatt 6AU6 Tung-Sol [www.tubedata.info].pdf (199 kB)
Datenblatt 6AU6A General Electric.pdf (599 kB)
Datenblatt 6AU6A RCA [www.tubedata.info].pdf (393 kB)
Datenblatt 6AU6WA CSF Compagnie Générale de T.S.F [www.tubedata.info].pdf (7421 kB)
Datenblatt 6AU6WA Mazda Belvu [www.tubedata.info].pdf (794 kB)
Datenblatt 6AU6WA Tung-Sol.pdf (283 kB)
Datenblatt 6AU6WB Mazda Belvu [www.tubedata.info].pdf (810 kB)
Datenblatt 6AU6WB Tung-Sol [www.tubedata.info].pdf (69 kB)
Pruefkarte EF94 6AG5 6AH6 6AU6 EF96 - Funke W19 Roehrenpruefer.pdf (180 kB)
Pruefkarte EF94 6AU6 - Neuberger RPM370 Roehrenmessgeraet.pdf (204 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 6AU6

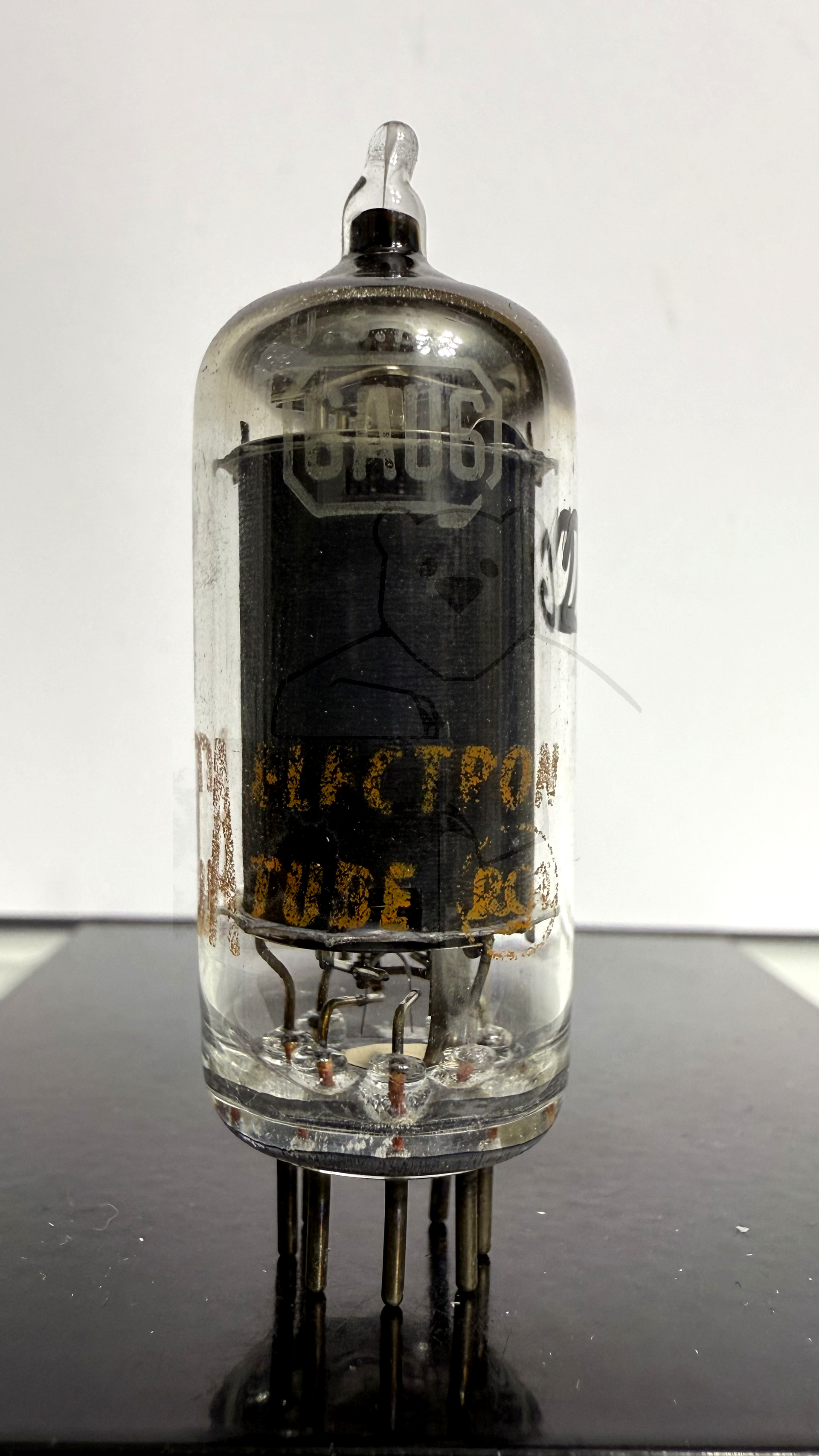

Röhre 6AU6 #2628 Bild 1
