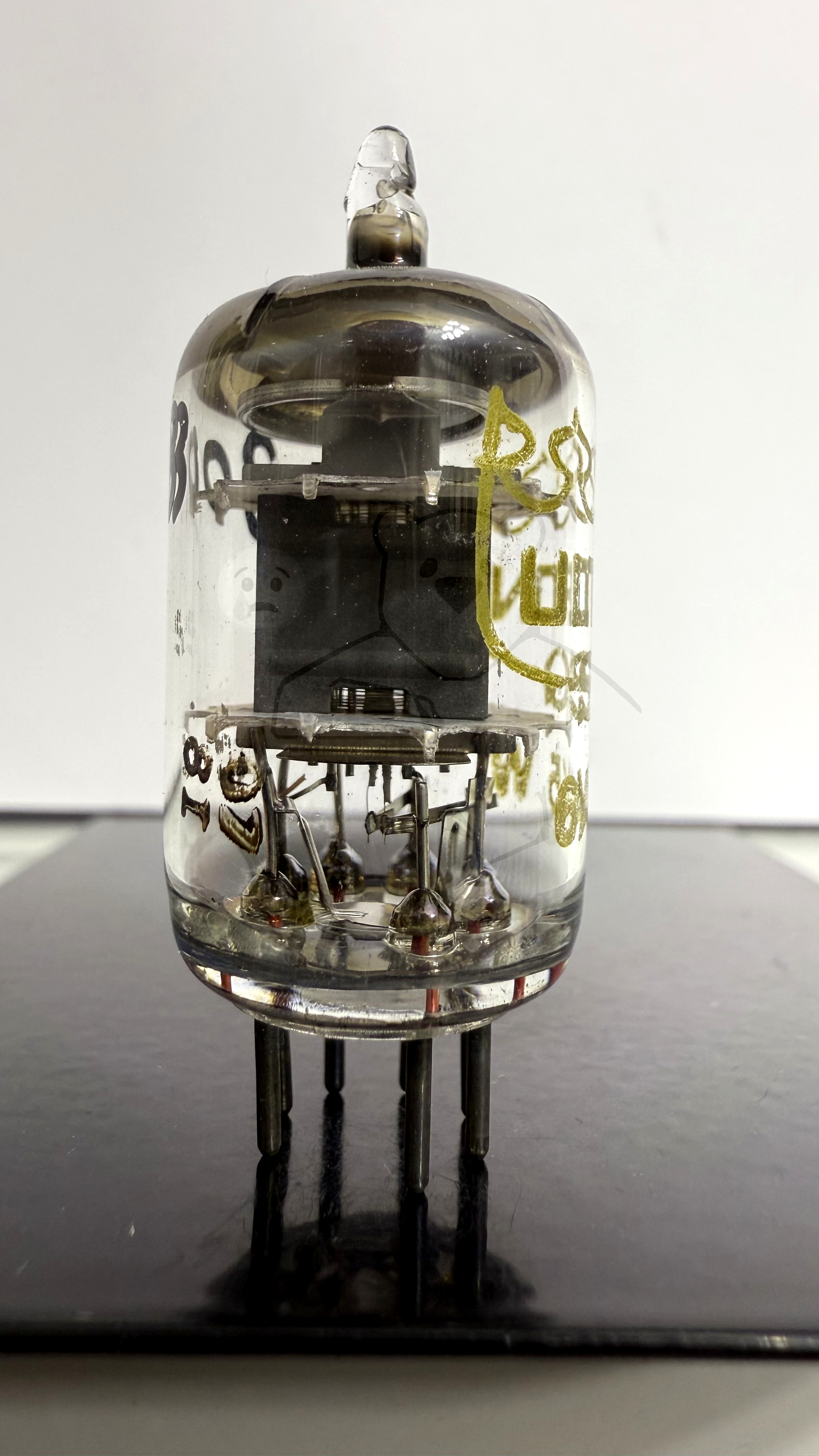

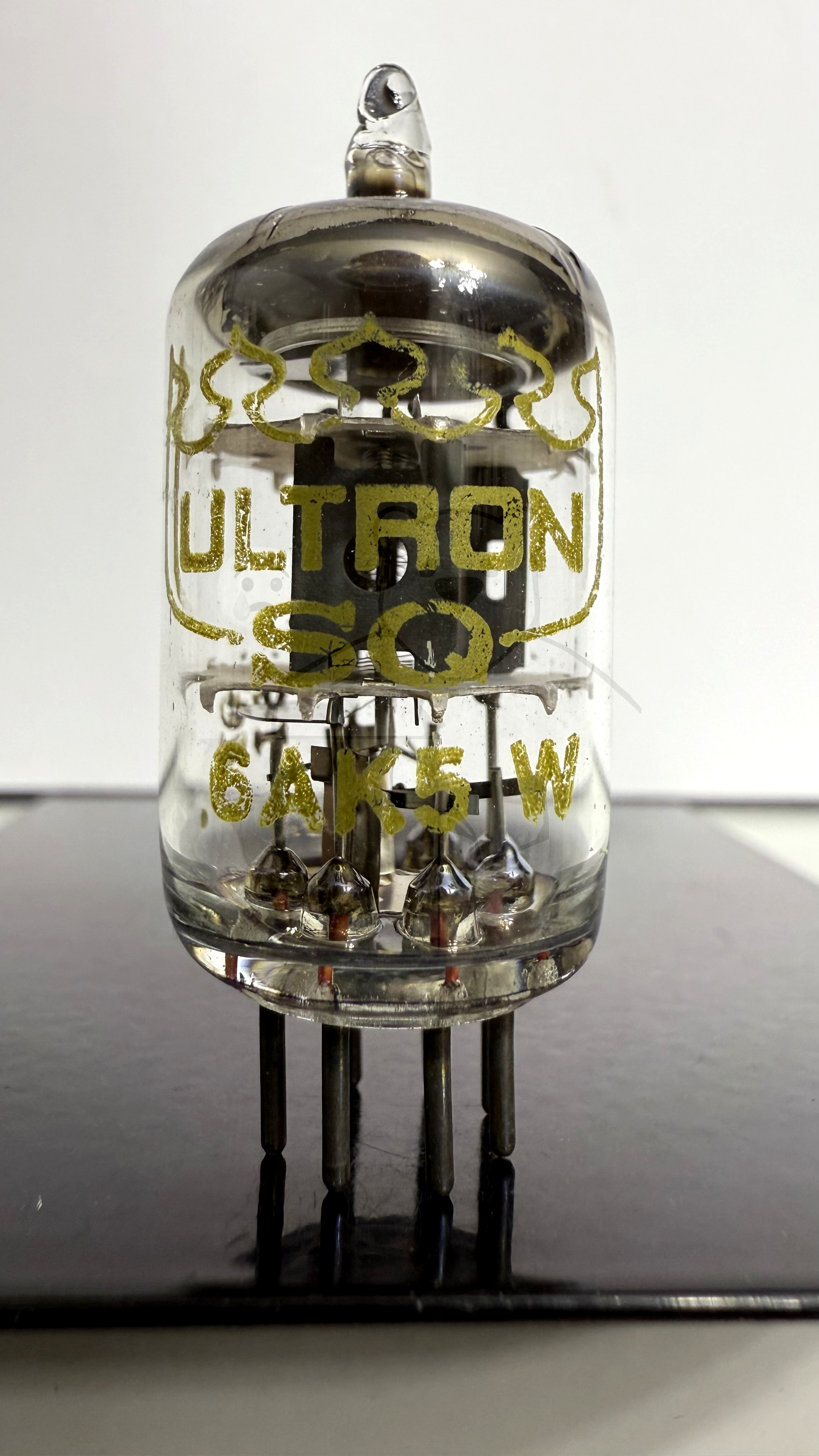

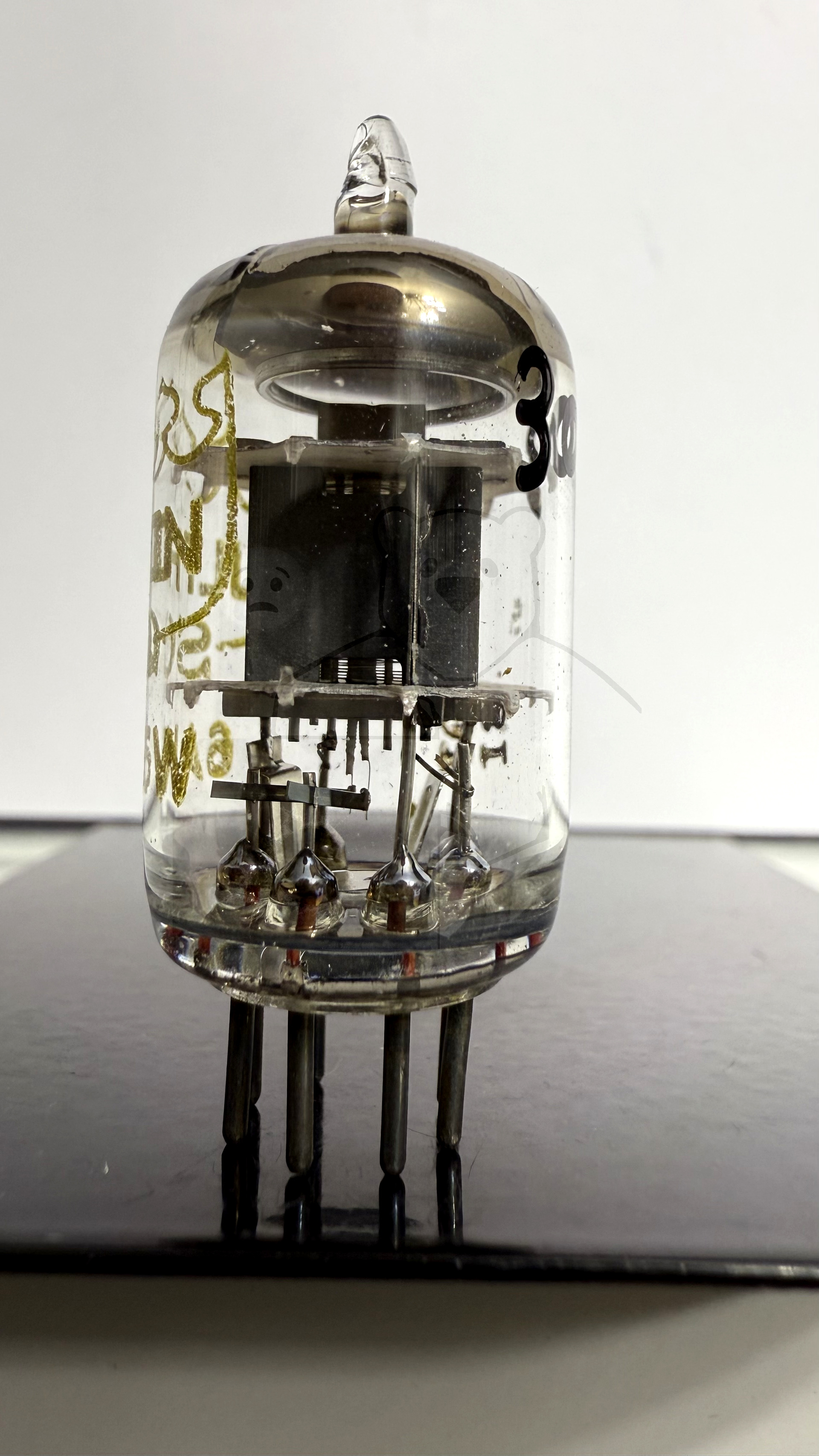

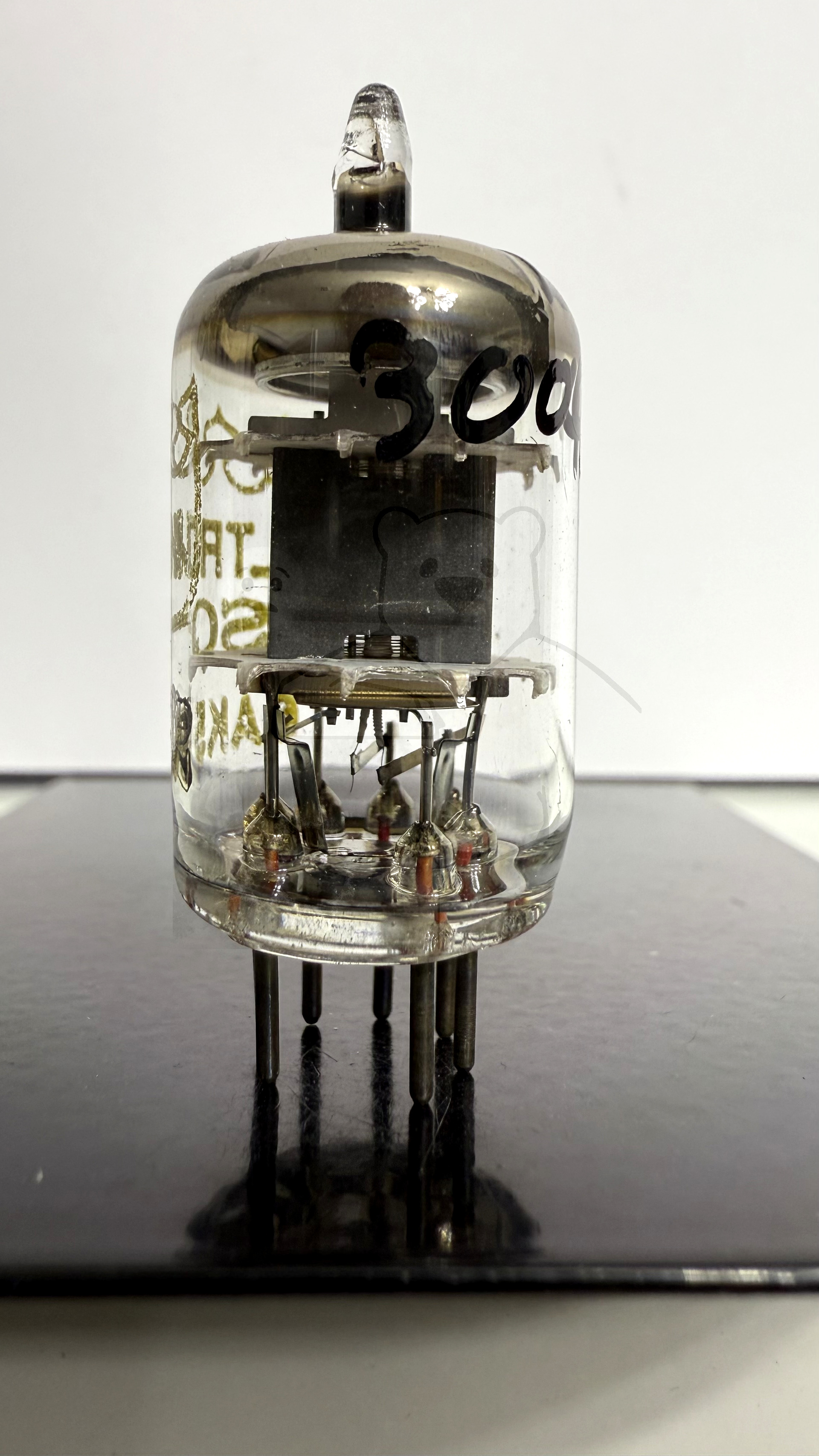

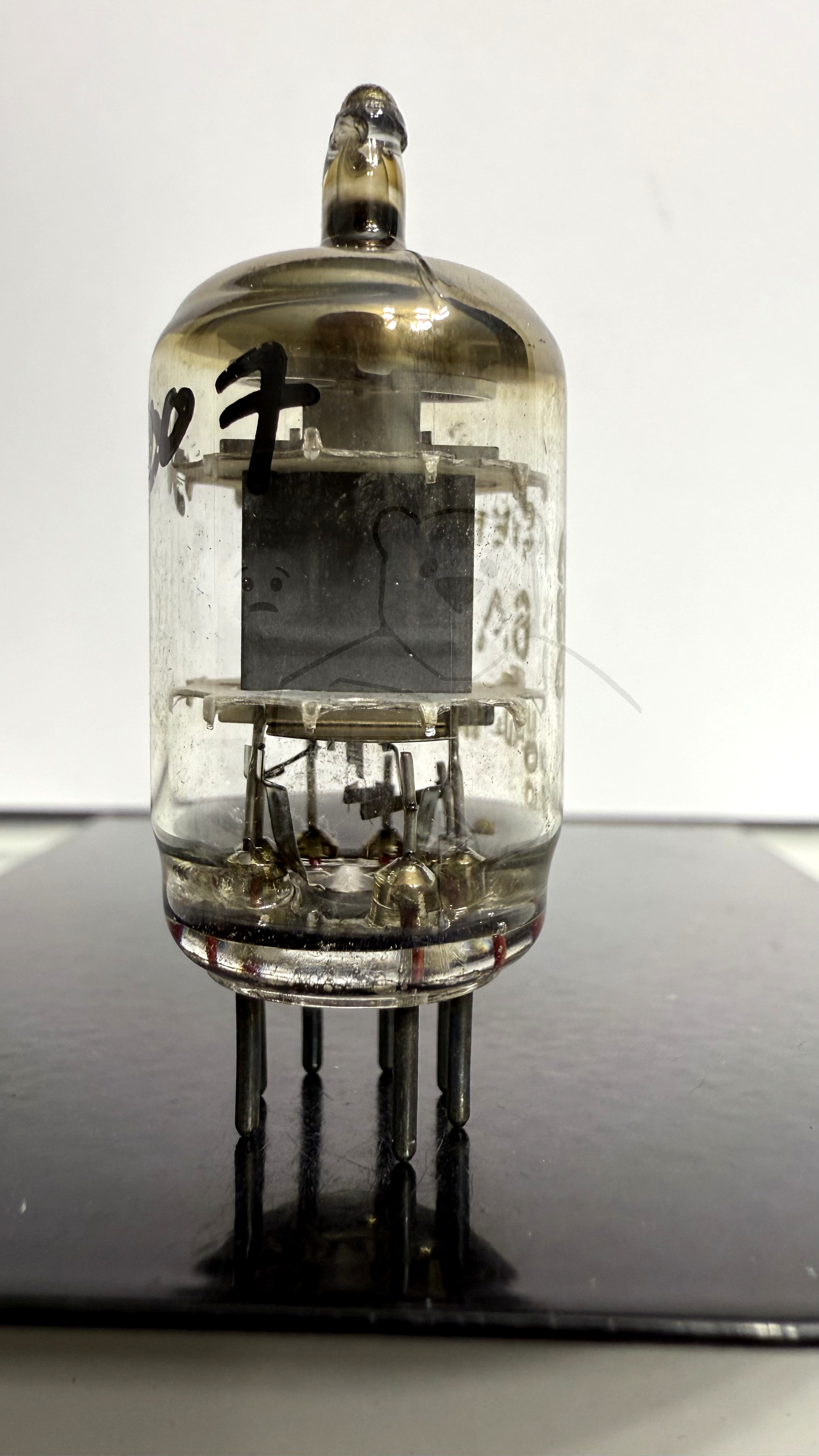

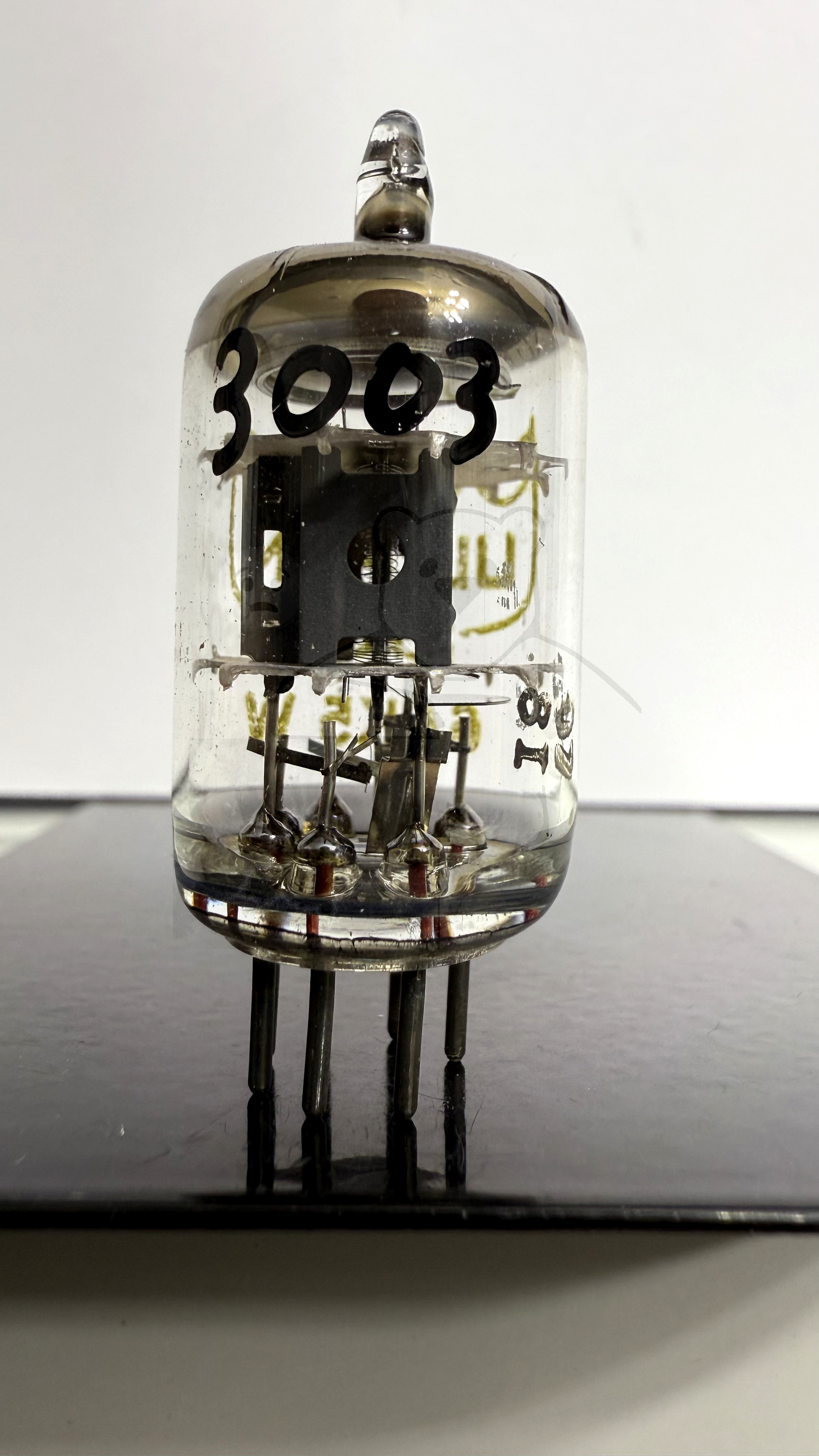

Daten und Bilder der Röhre: 6AK5W

🔎 Beschreibung der Röhre: 6AK5W

Name	6AK5W
Vergleichsname	→ 5654 6AK5 E95F → EF95
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,175
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	05.06.2018 18:45:47

🔎 Beschreibung der Systeme für die Röhre: 6AK5W

	System 1
Kathode	2, 7
Gitter 1	1
Gitter 2	6
Gitter 3	2, 7
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	3, 4
Abschirmung	2, 7
Funktion	→ Breitbandverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 6AK5W

Bildquelle: Raytheon Datenblatt

🔎 Datenblätter zur Röhre: 6AK5W
Datenblatt 6AK5 Brimar.pdf (32 kB)
Datenblatt 6AK5 Mazda Belvu [www.tubedata.info].pdf (761 kB)
Datenblatt 6AK5 RCA [www.tubedata.info].pdf (187 kB)
Datenblatt 6AK5 Sylvania.pdf (216 kB)
Datenblatt 6AK5 Tung-Sol [www.tubedata.info].pdf (104 kB)
Datenblatt 6AK5W Raytheon.pdf (697 kB)
Datenblatt 6AK5W Siemens.pdf (1616 kB)
Datenblatt 6AK5W Tung-Sol.pdf (250 kB)
Pruefkarte 6AK5 - Neuberger RPM370 Roehrenmessgeraet.pdf (210 kB)
