🔎 Beschreibung der Röhre: EF95
| Name | EF95 |
| Vergleichsname | → 5654 6AK5 → 6AK5W E95F |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,175 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol. |
| Zusätzliche Informationen | |
| Letzte Änderung | 04.06.2018 13:28:36 |
🔎 Beschreibung der Systeme für die Röhre: EF95
| System 1 | |
| Kathode | 2, 7 |
| Gitter 1 | 1 |
| Gitter 2 | 6 |
| Gitter 3 | 2, 7 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 5 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 3, 4 |
| Abschirmung | 2, 7 |
| Funktion | → Hochfrequenzverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der EF95
Bildquelle: Telefunken Datenblatt
🔎 Datenblätter zur Röhre: EF95
Datenblatt EF95 Lamina [www.tubedata.info].pdf (556 kB)
Datenblatt EF95 Mullard [www.tubedata.info].pdf (249 kB)
Datenblatt EF95 Philips [www.tubedata.info].pdf (29 kB)
Pruefkarte EF95 - Neuberger RPM370 Roehrenmessgeraet [Scan Matthias Hubert Franz Hahn].pdf (295 kB)
Pruefkarte EF95 6AK5 731A 5654 - Funke W19 Roehrenpruefer.pdf (155 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: EF95

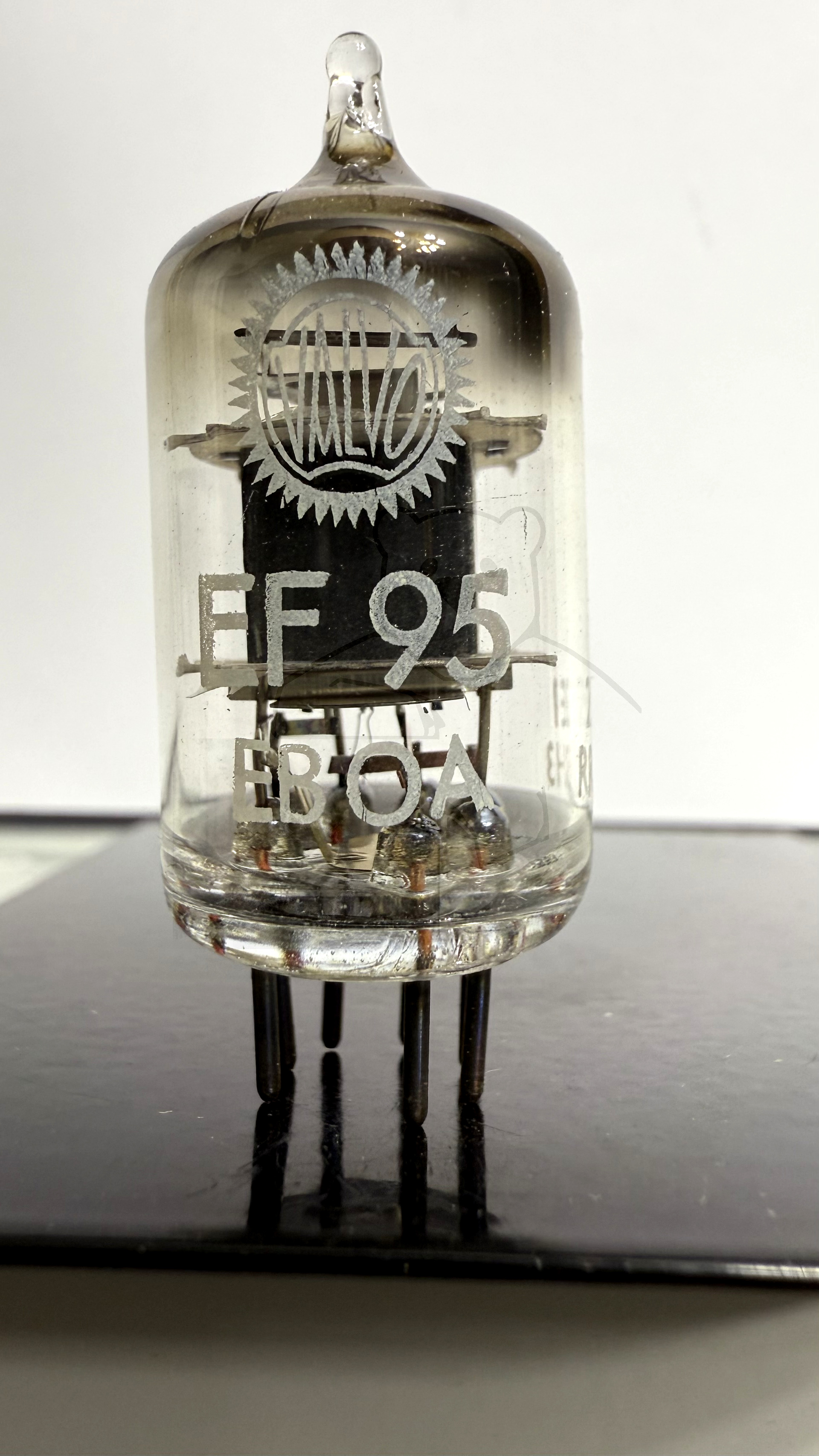

Röhre EF95 #4045 Bild 1

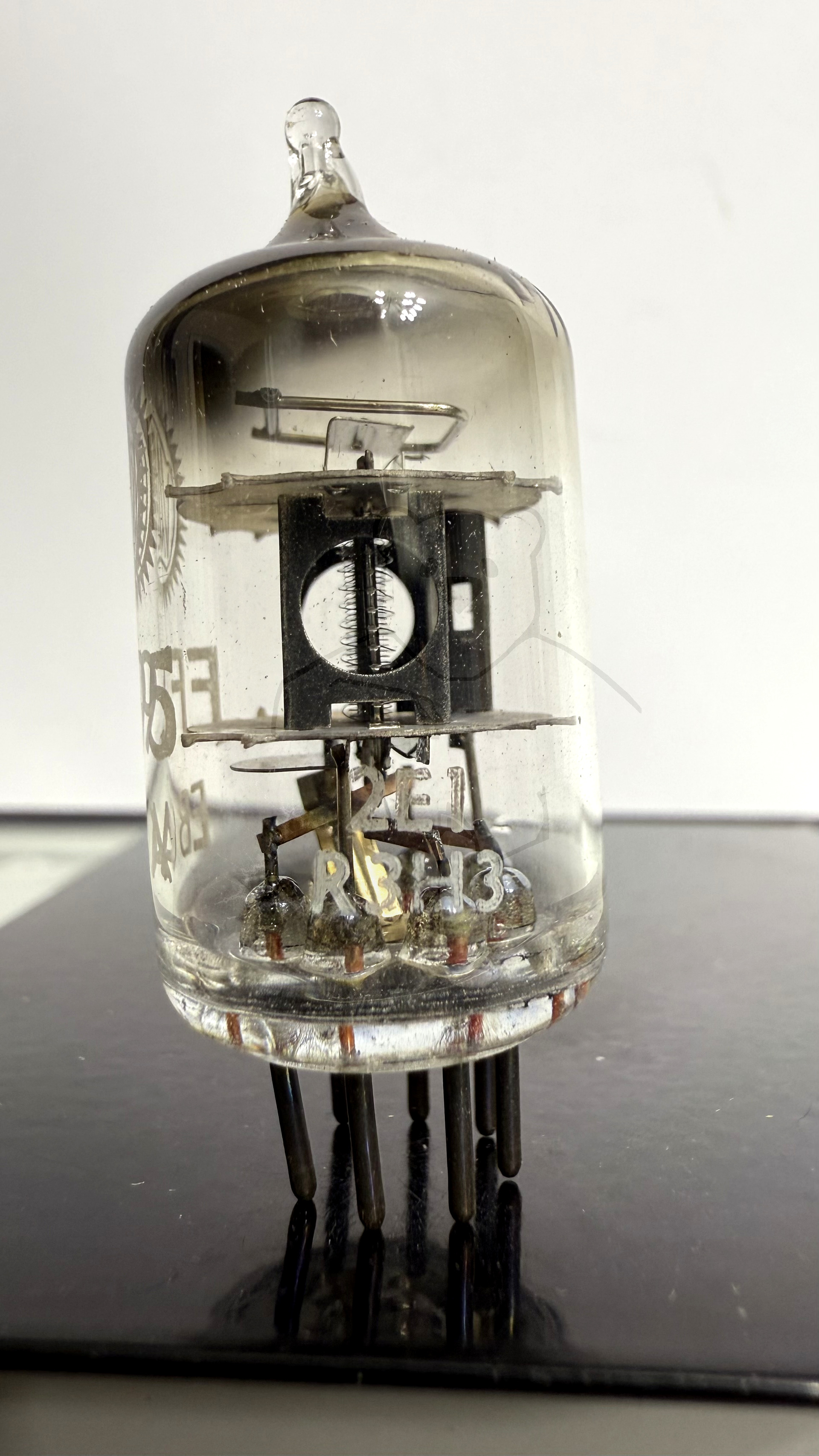

Röhre EF95 #4045 Bild 2

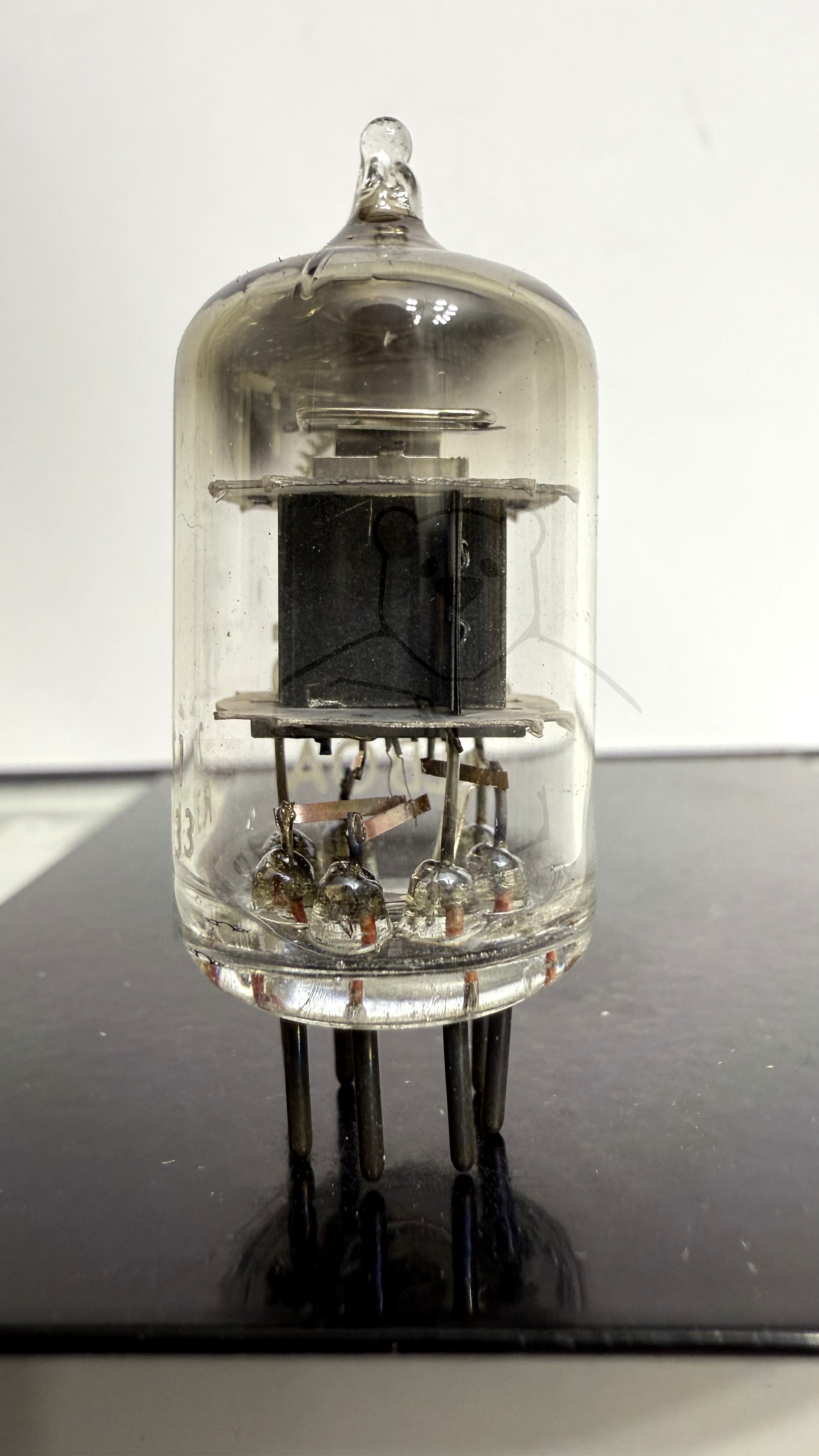

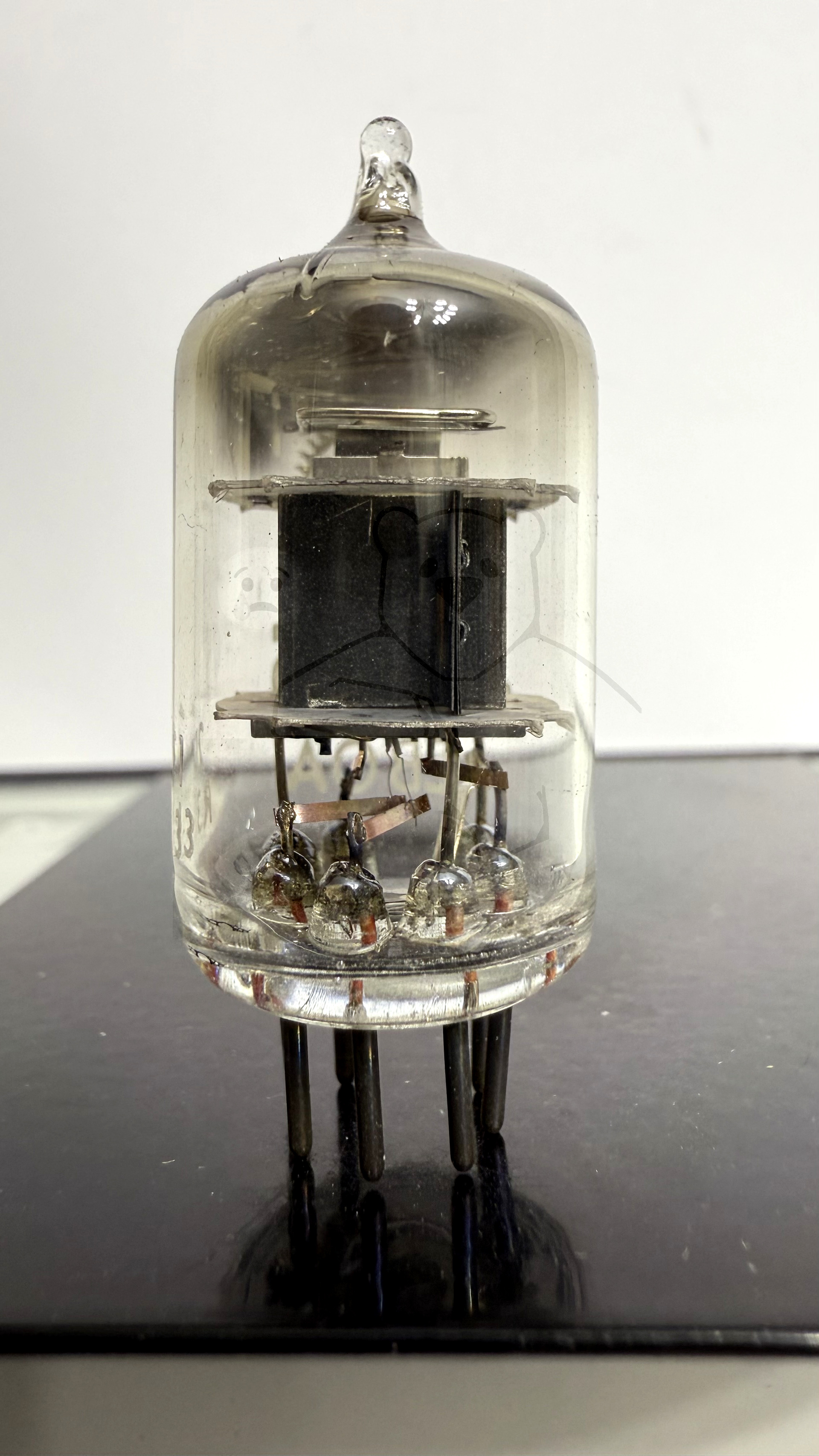

Röhre EF95 #4045 Bild 3

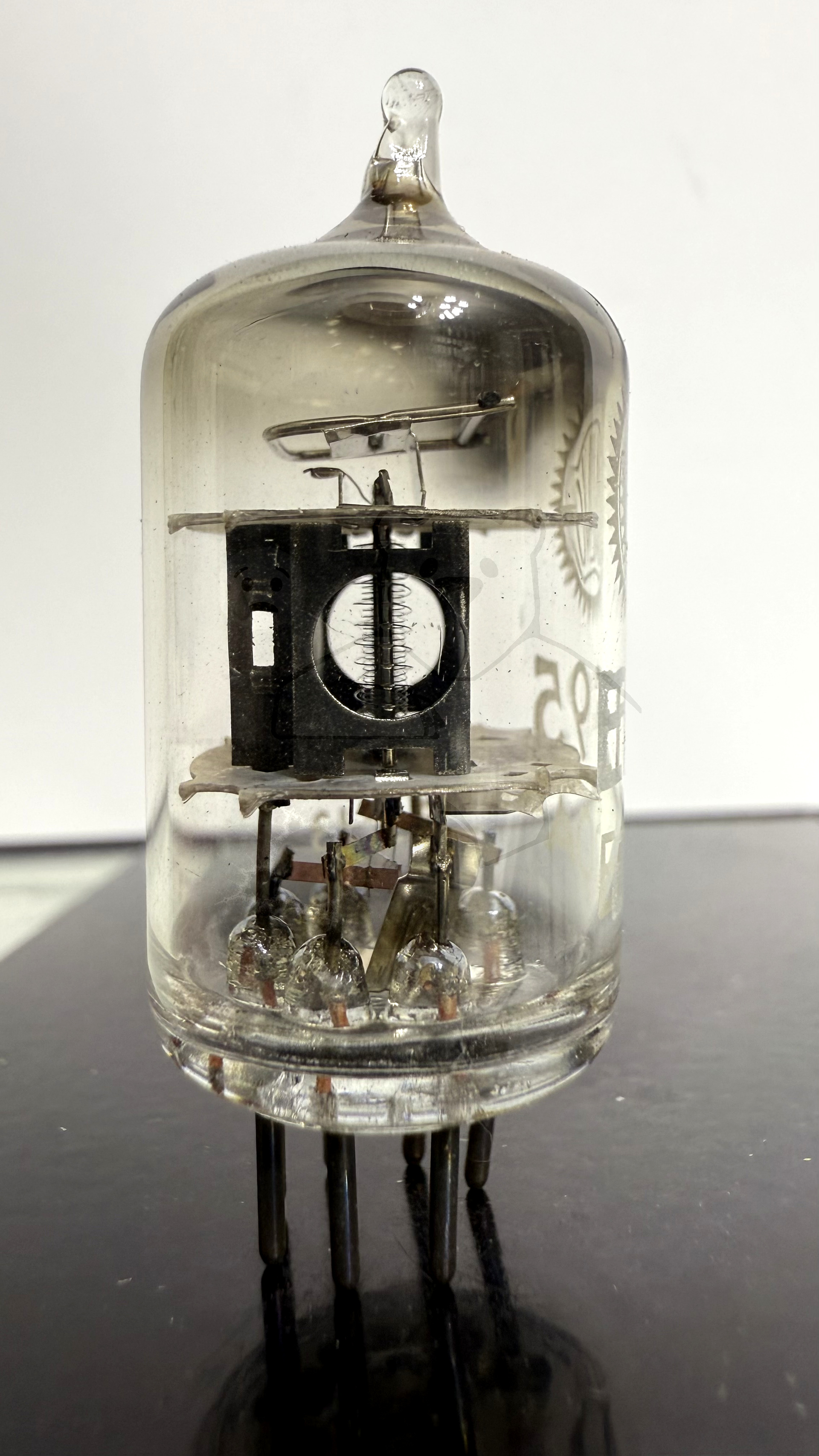

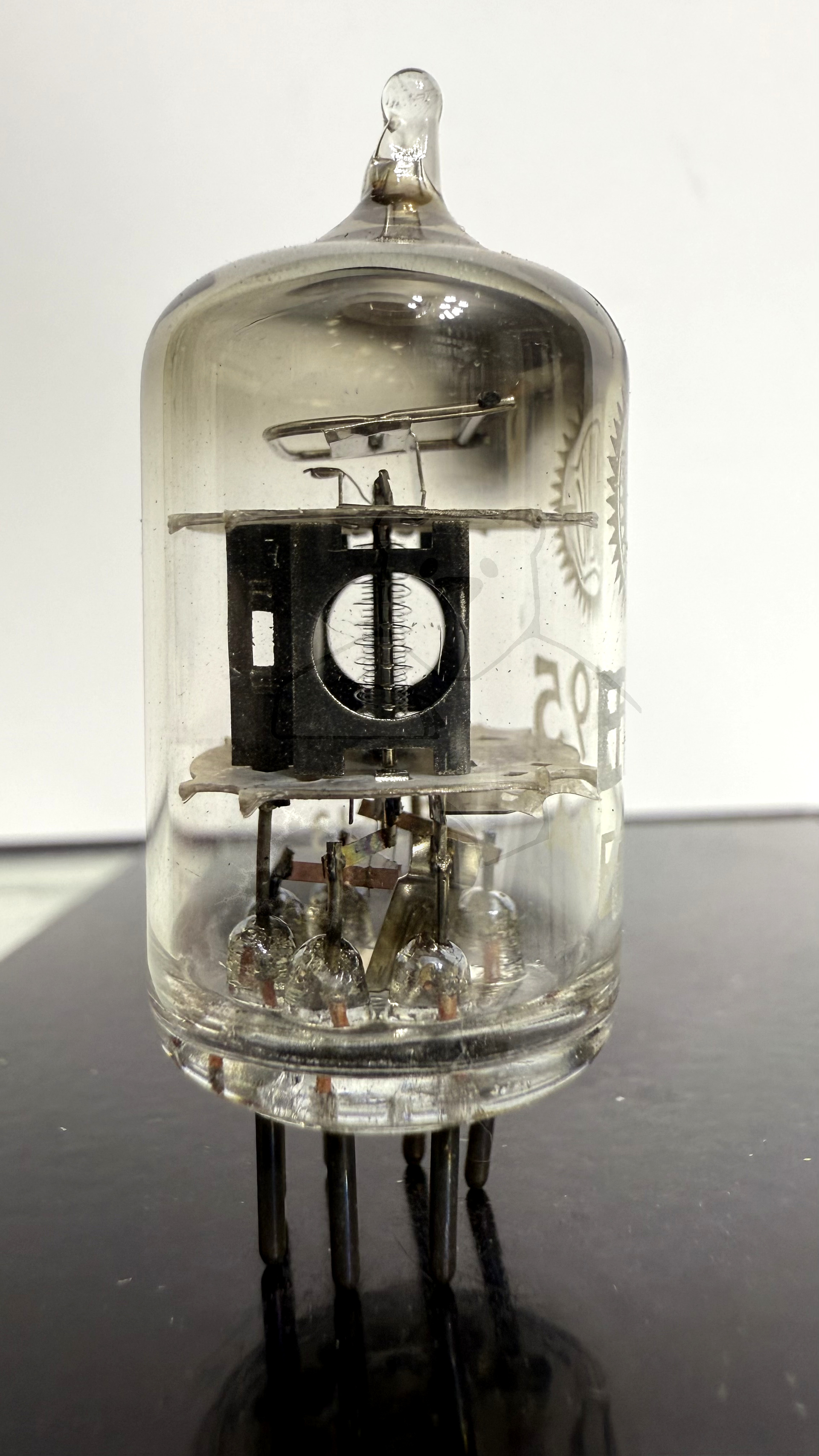

Röhre EF95 #4045 Bild 4

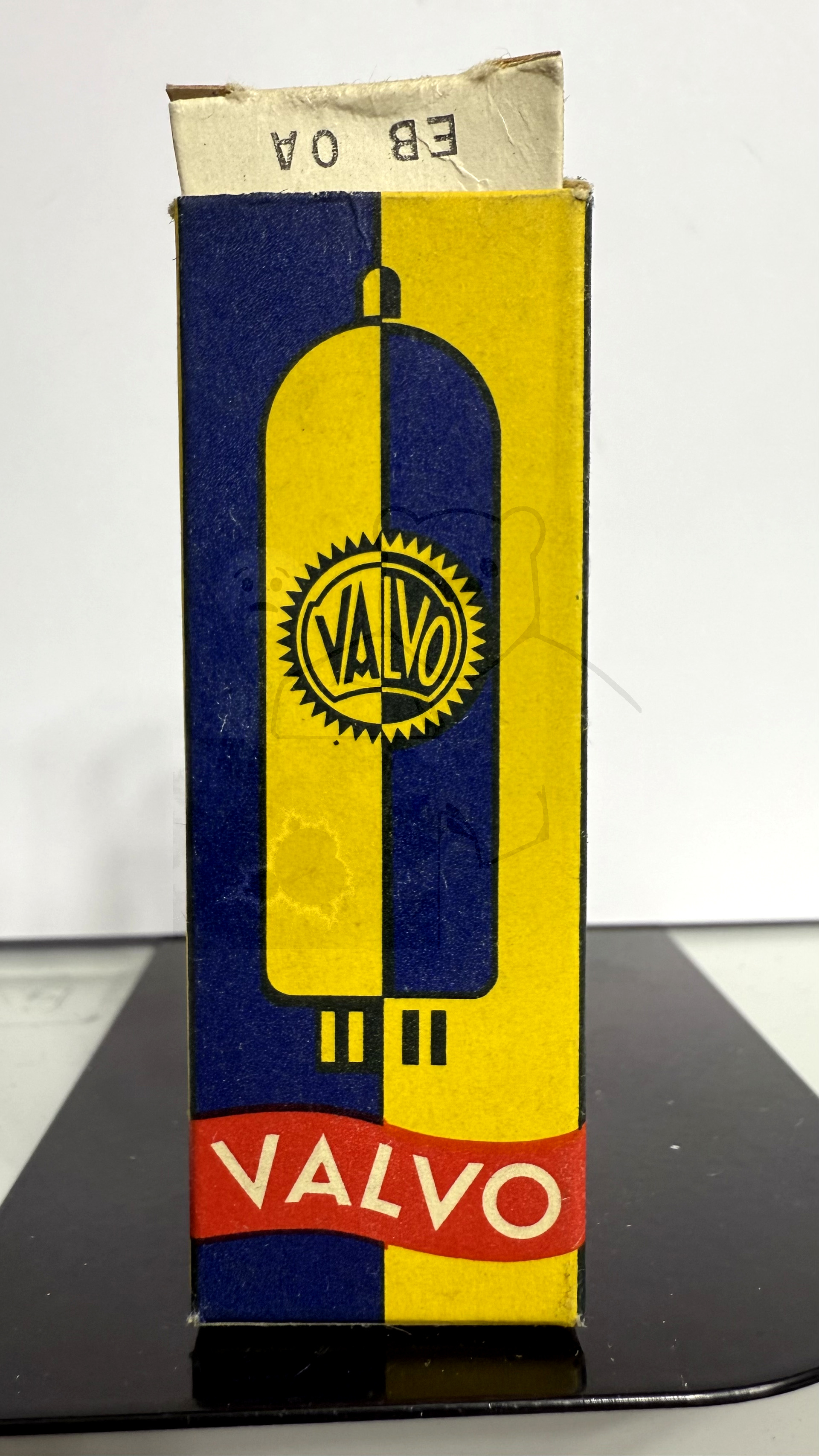

Röhre EF95 #4045 Verpackung Bild 1
Röhre EF95 #4045 Verpackung Bild 2

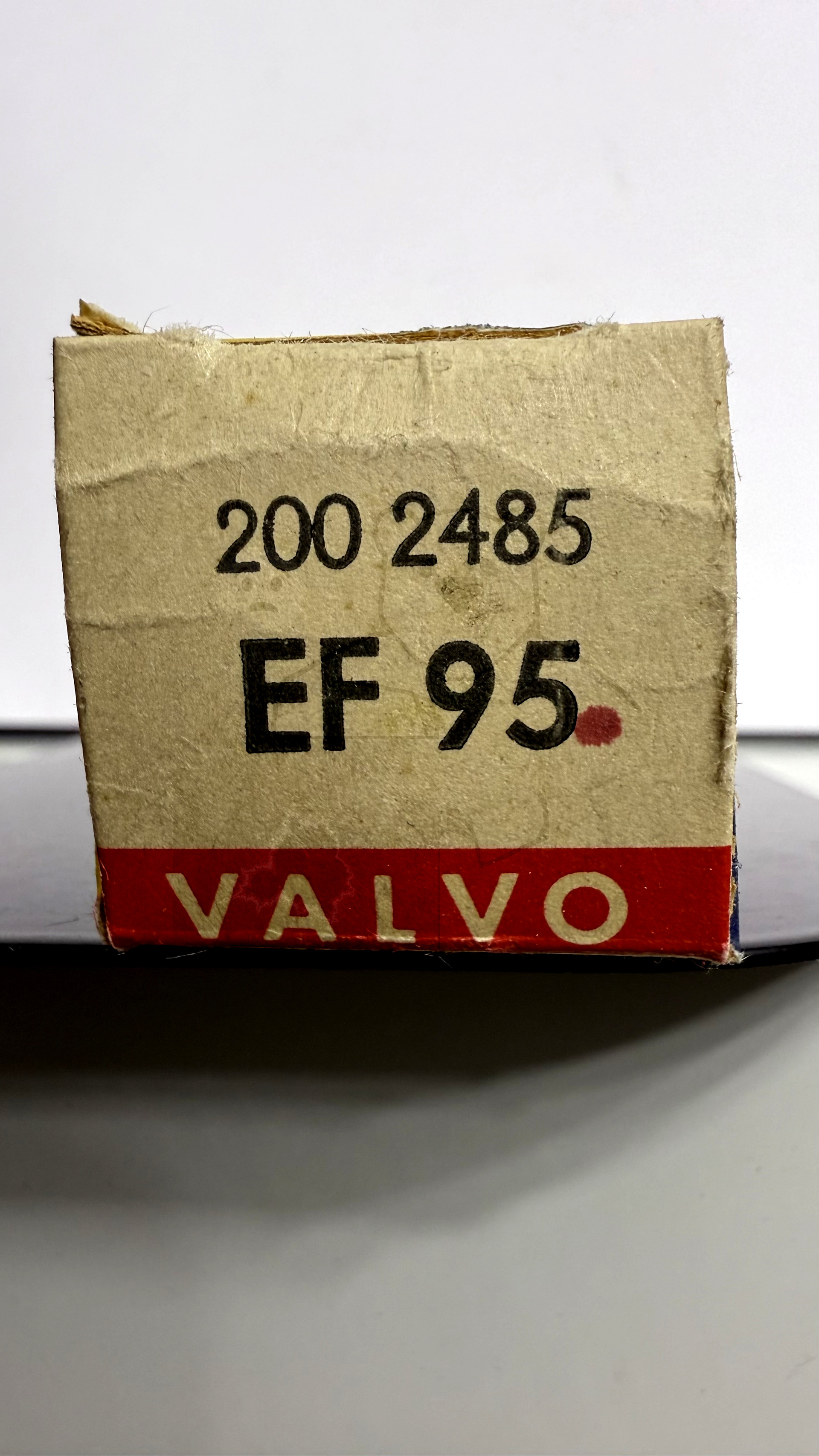

Röhre EF95 #4045 Verpackung Bild 3

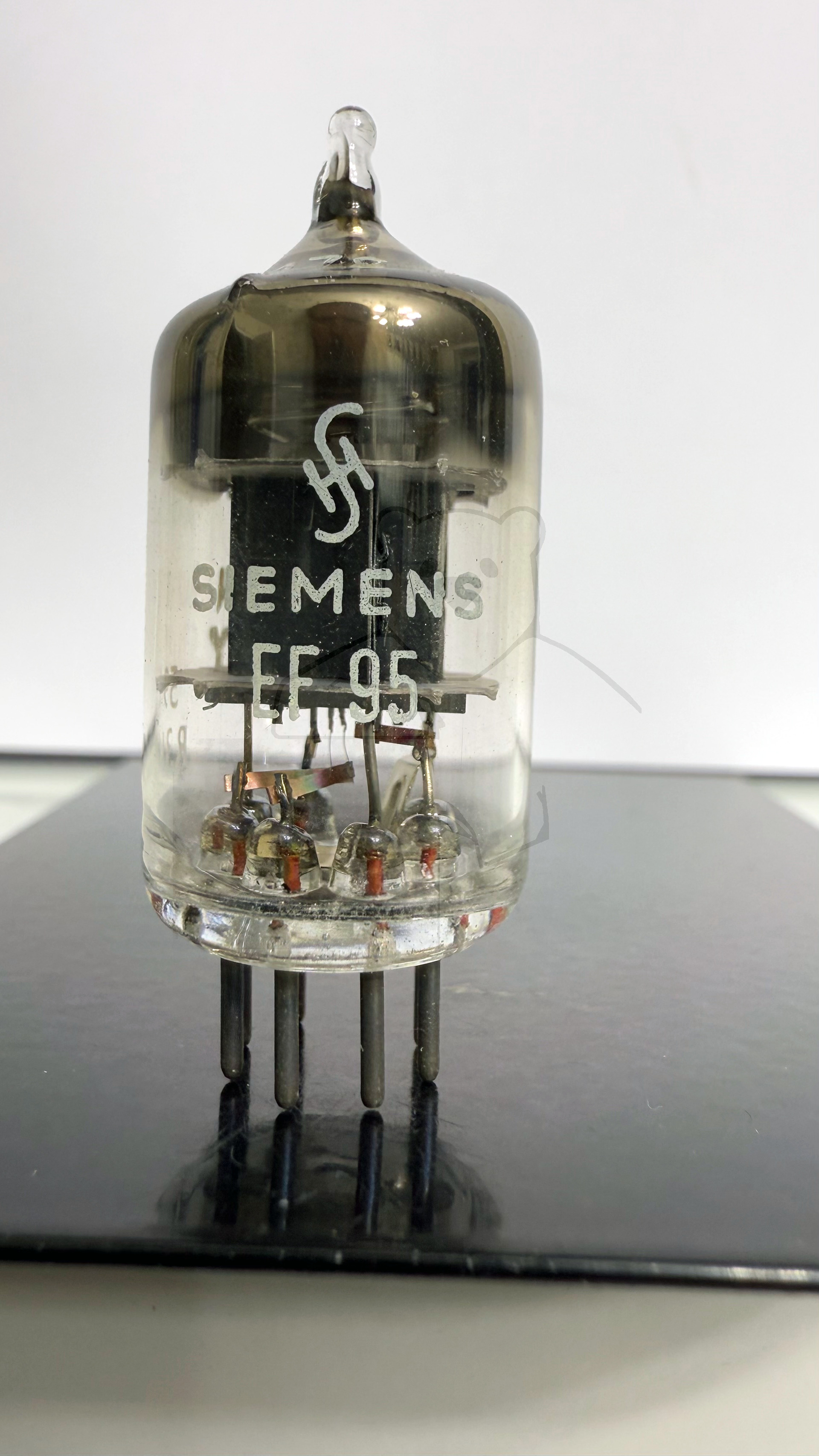

Röhre EF95 #7892 Bild 1

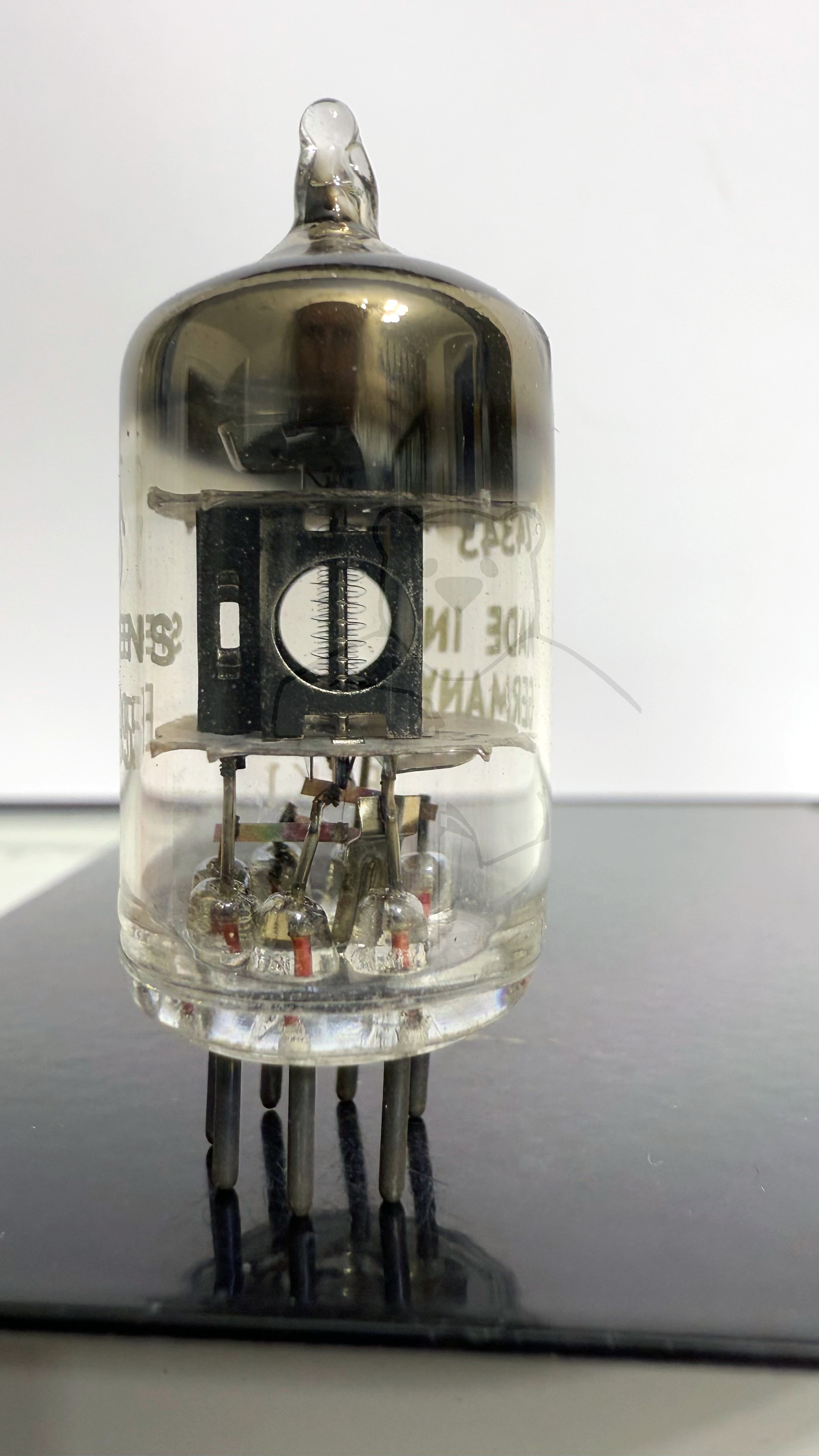

Röhre EF95 #7892 Bild 2

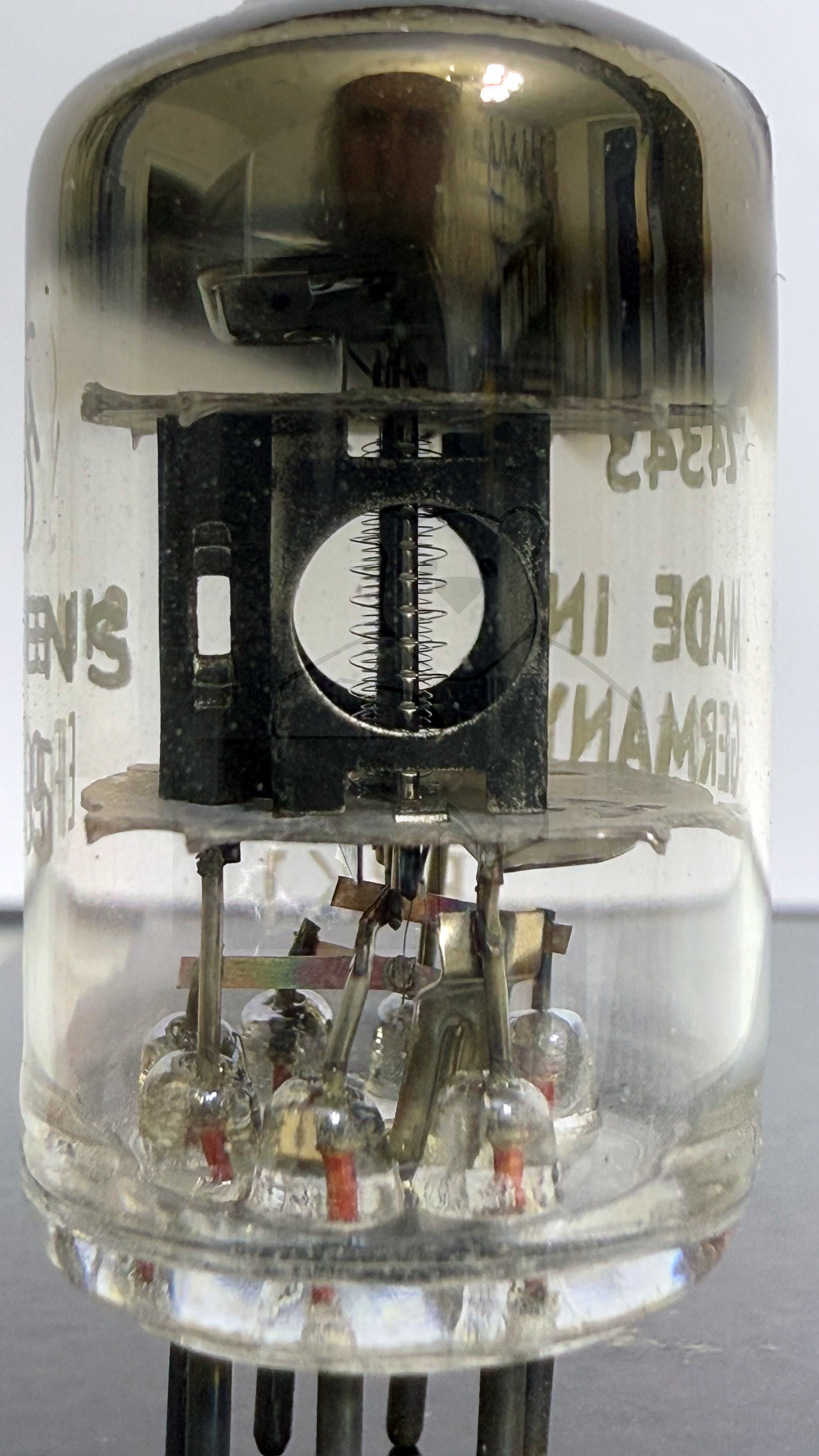

Röhre EF95 #7892 Bild 3

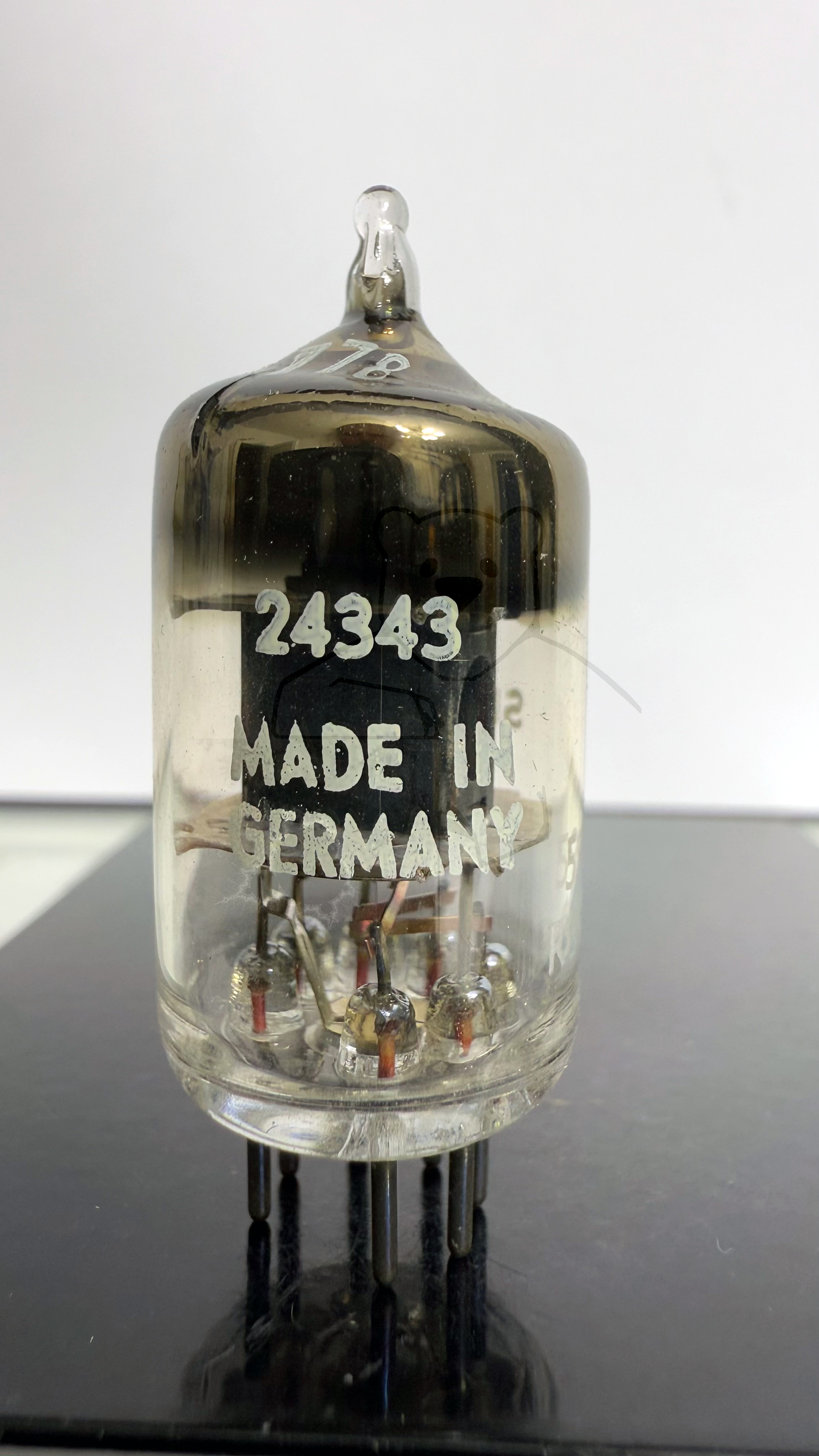

Röhre EF95 #7892 Bild 4

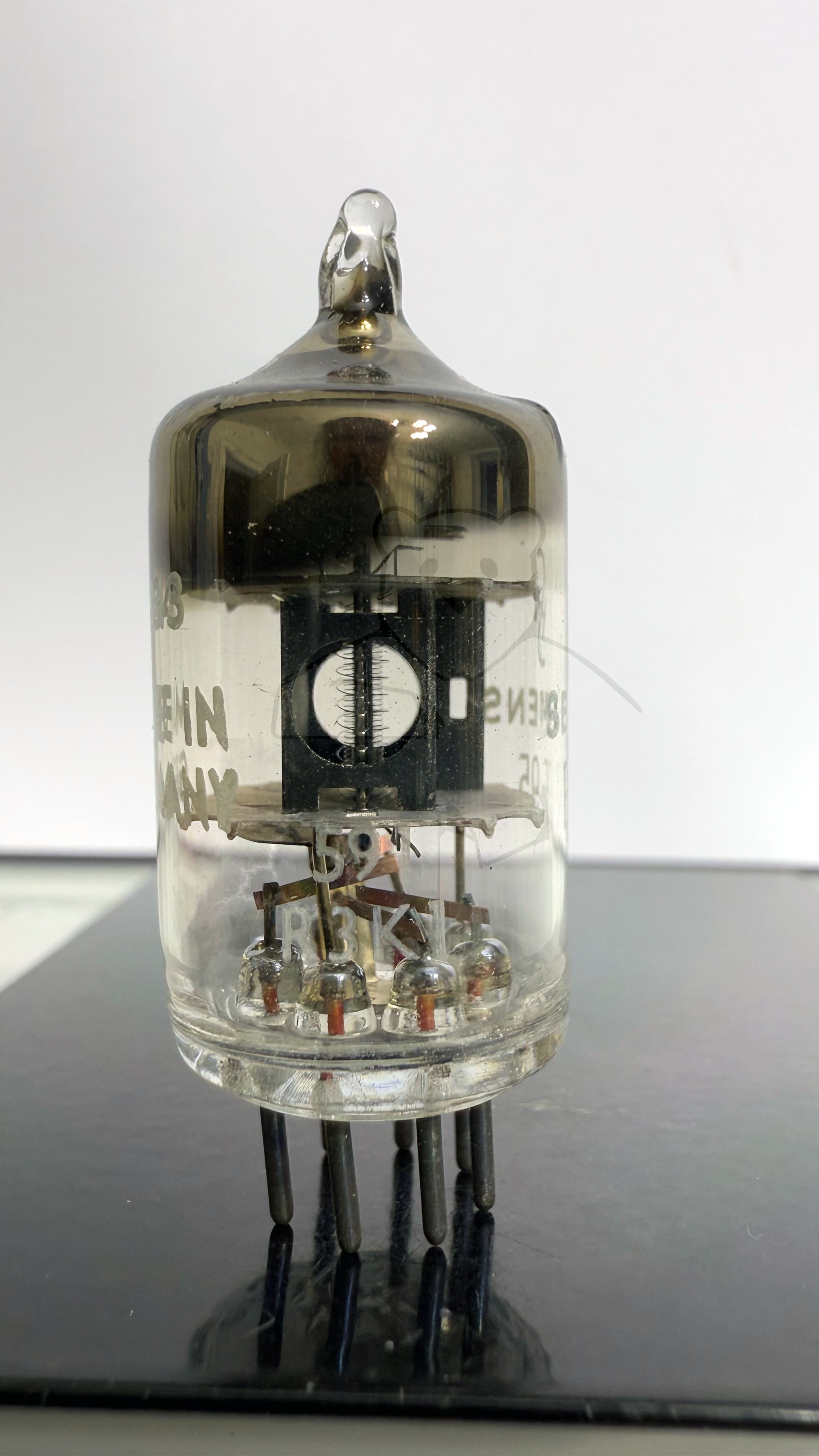

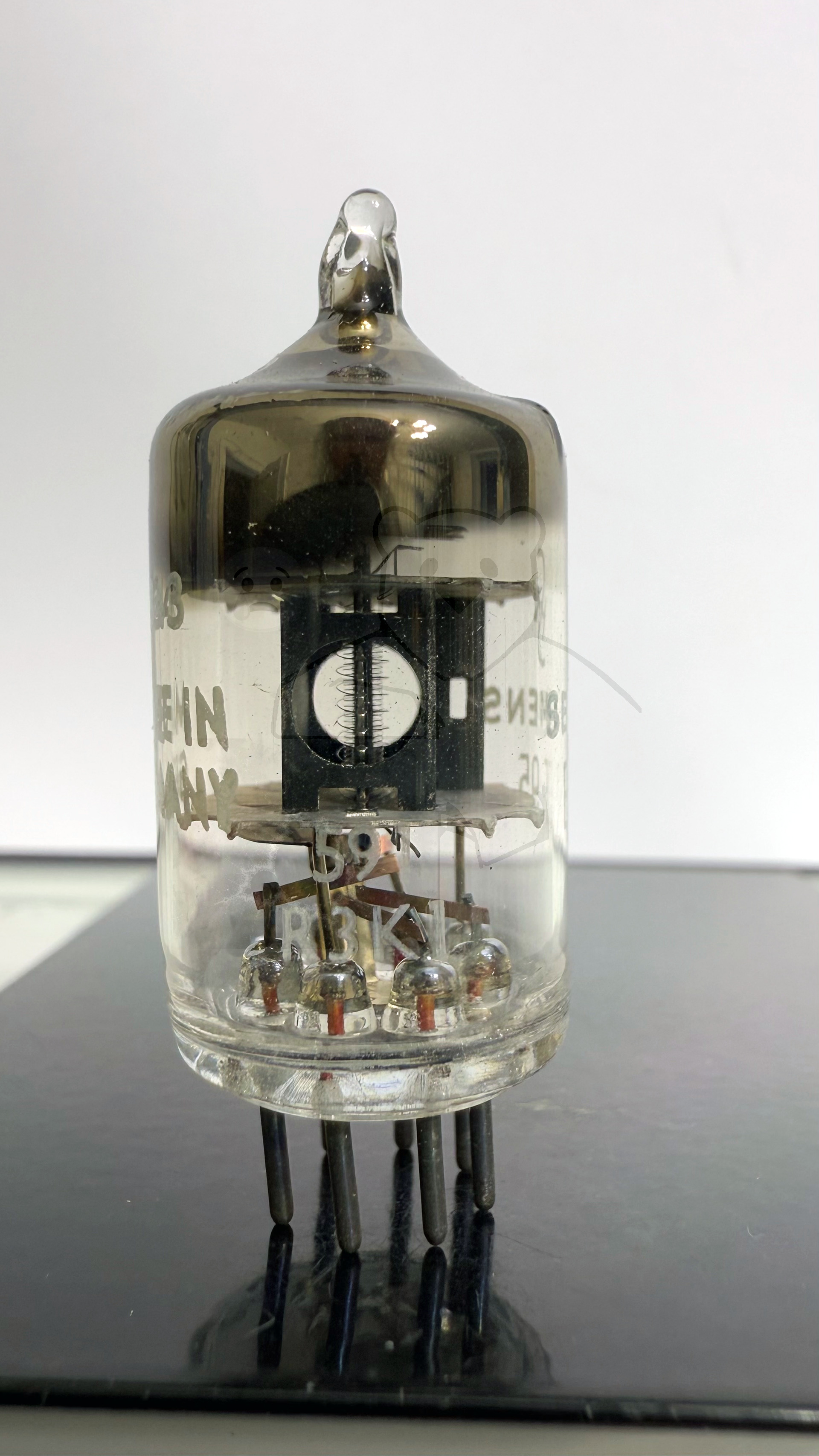

Röhre EF95 #7892 Bild 5

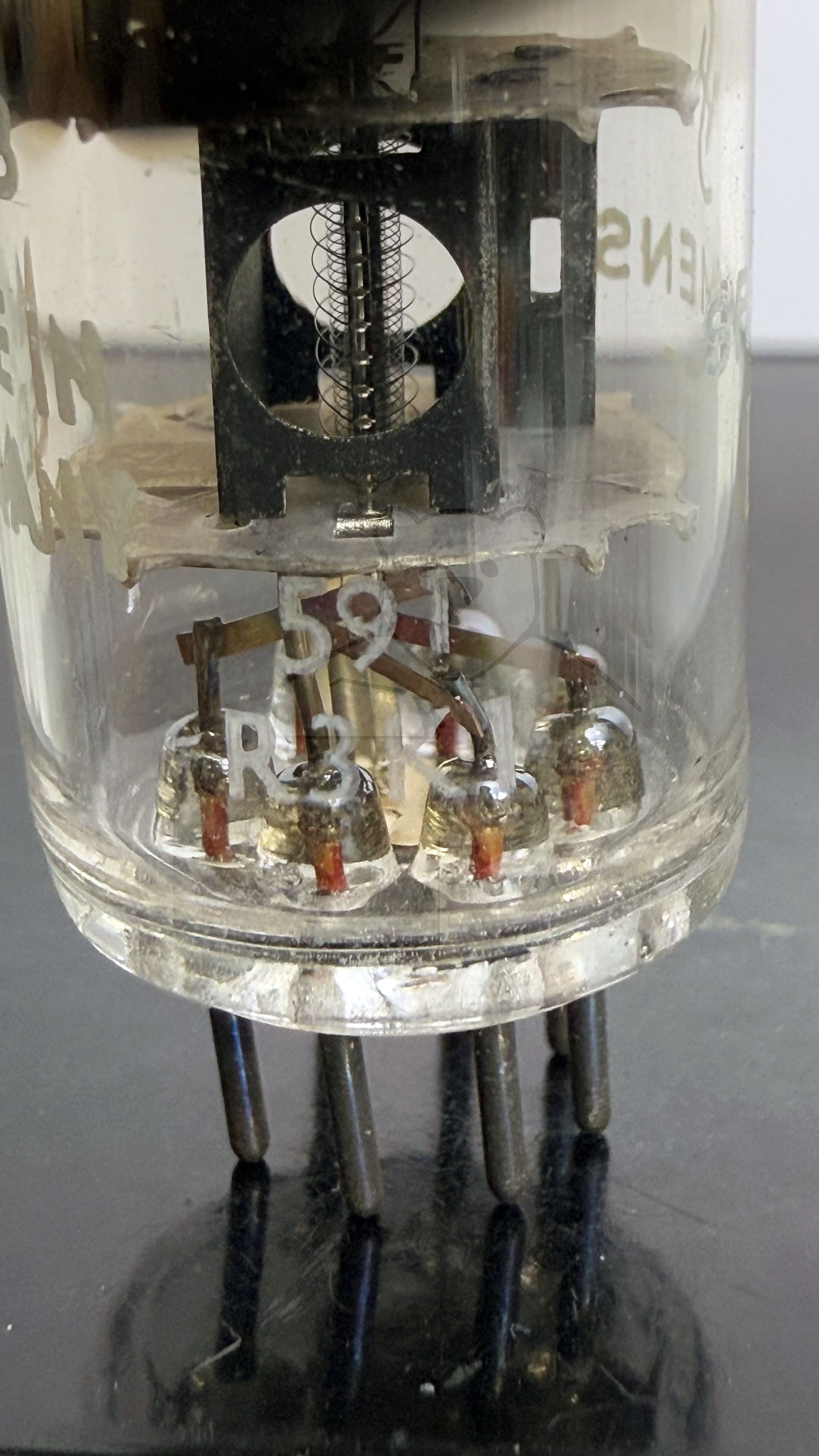

Röhre EF95 #7892 Bild 6

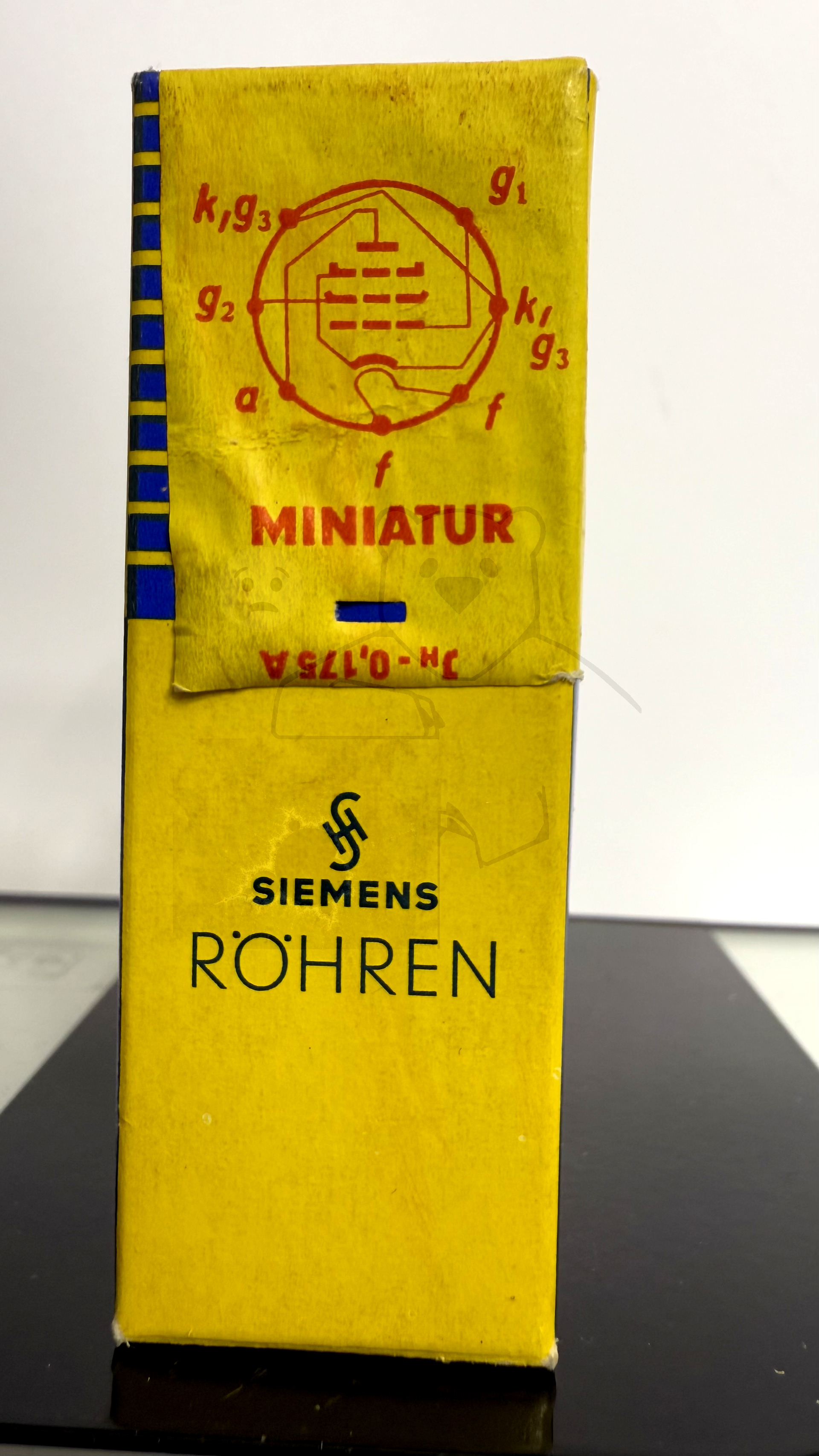

Röhre EF95 #7892 Verpackung Bild 1
Röhre EF95 #7892 Verpackung Bild 2
Röhre EF95 #7892 Verpackung Bild 3
Röhre EF95 #7892 Verpackung Bild 4

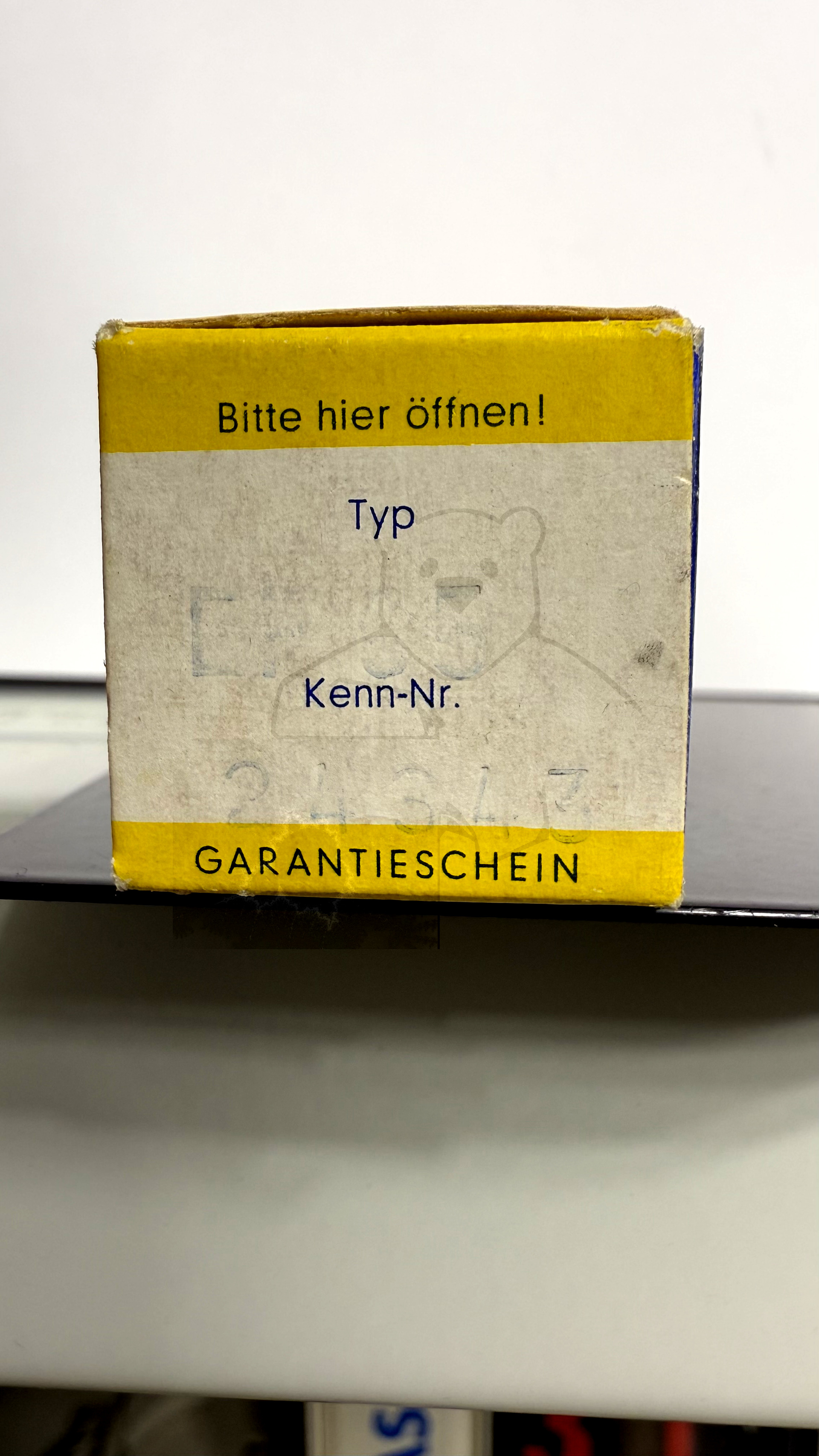

Röhre EF95 #7892 Verpackung Bild 5

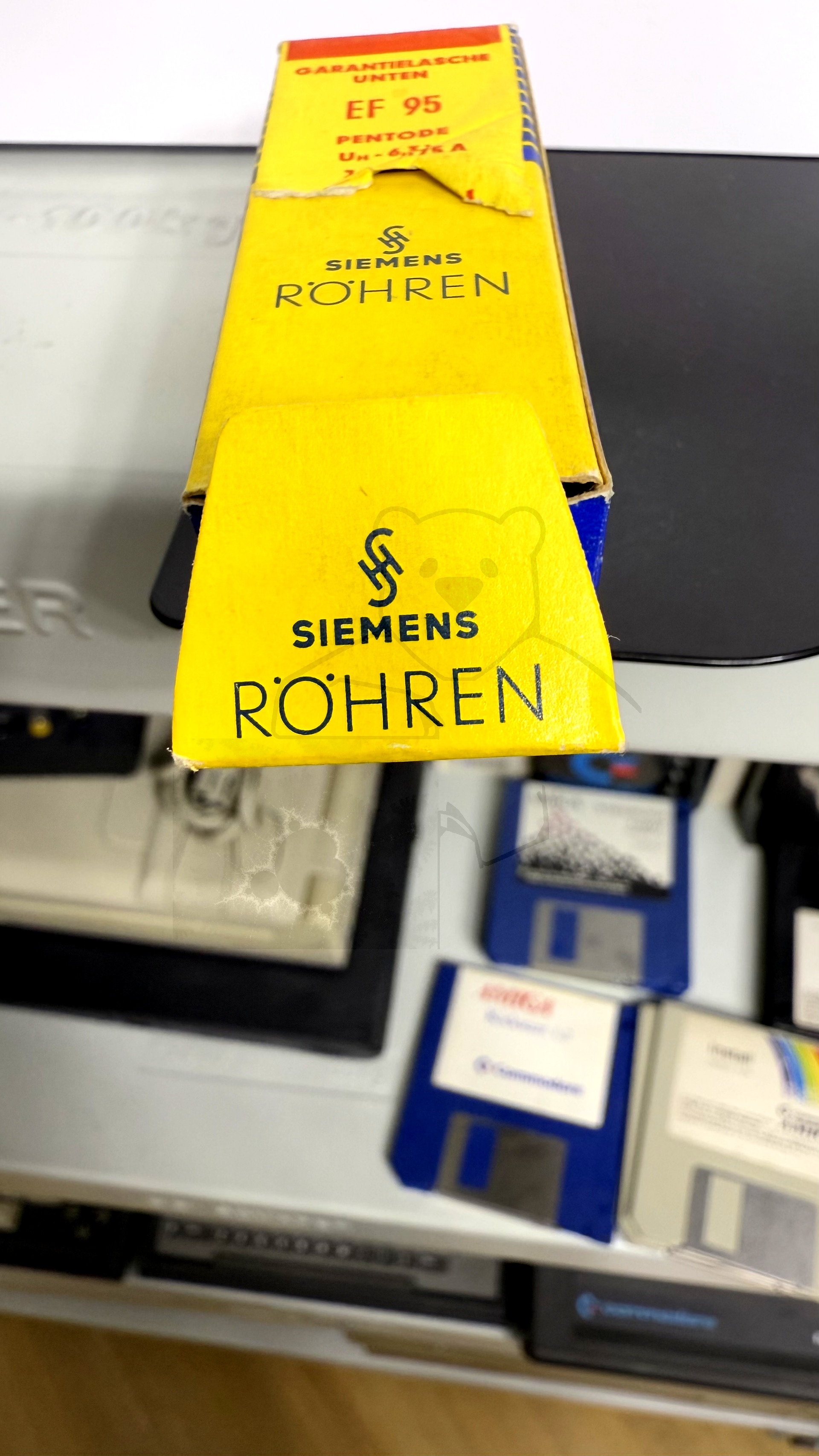

Röhre EF95 #7892 Verpackung Bild 6
Röhre EF95 #7892 Verpackung Bild 7

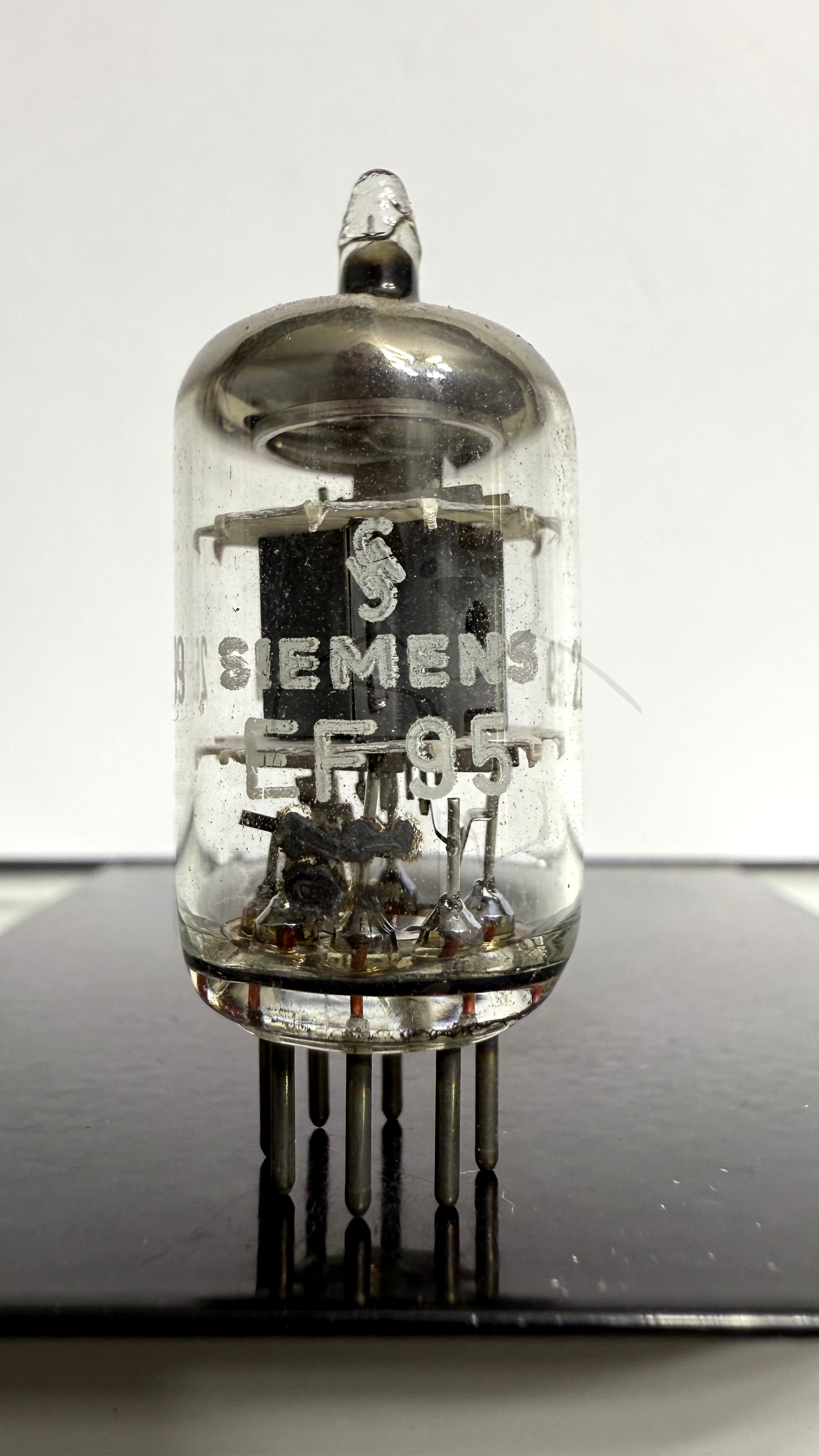

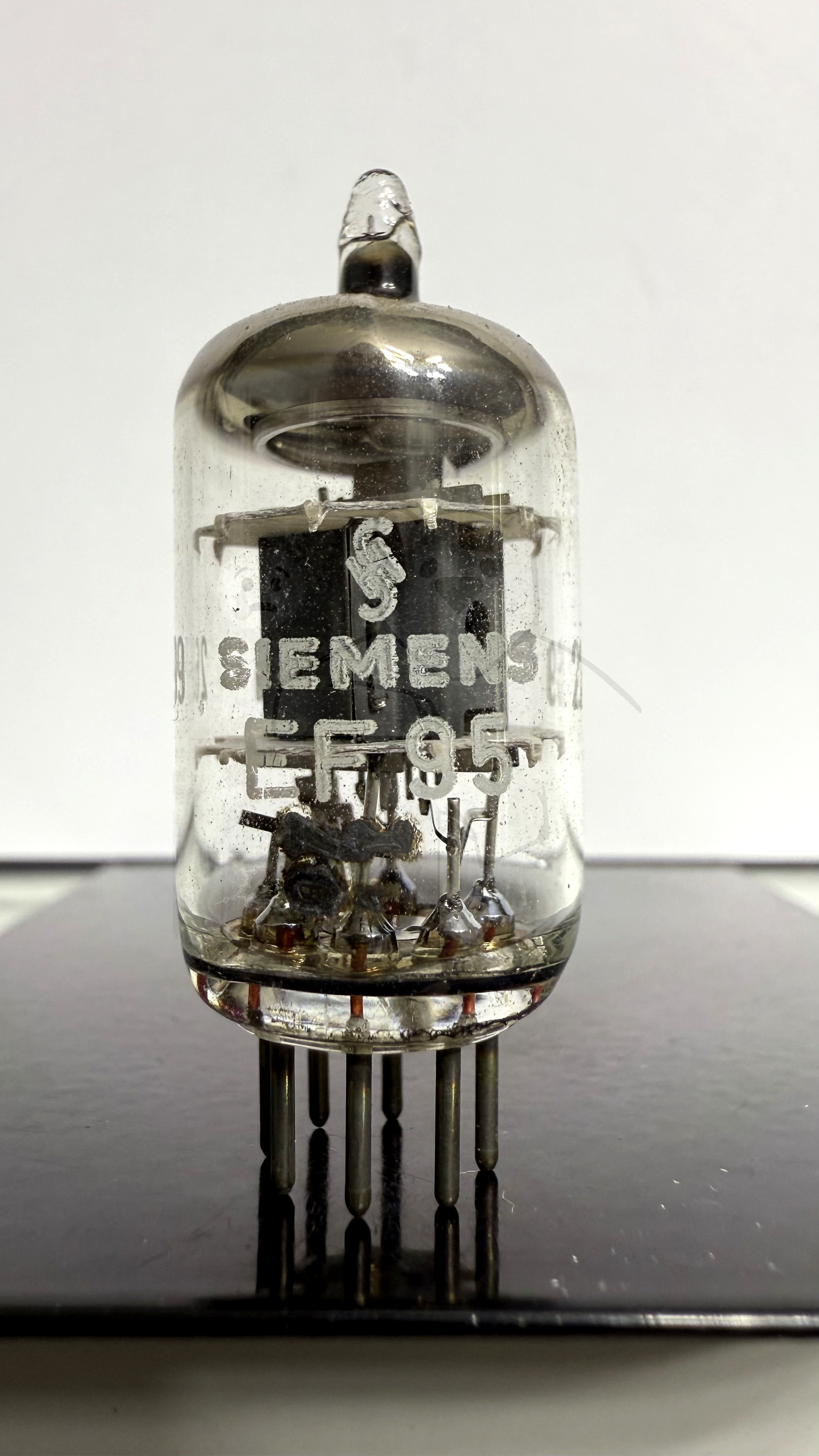

Röhre EF95 #4070 Bild 1

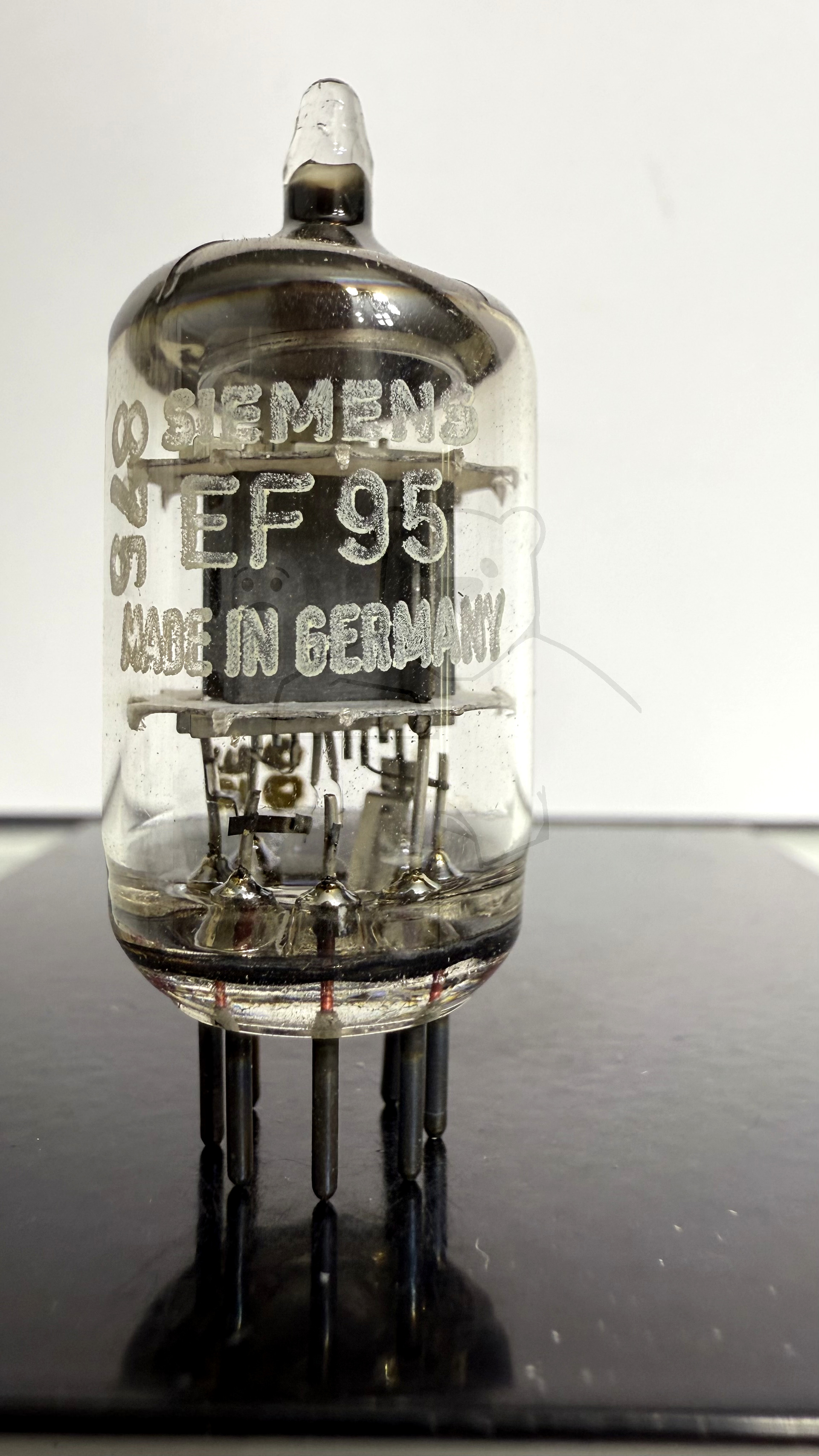

Röhre EF95 #4071 Bild 1
Röhre EF95 #4100 Bild 1
Röhre EF95 #4042 Bild 1
Röhre EF95 #4042 Bild 2

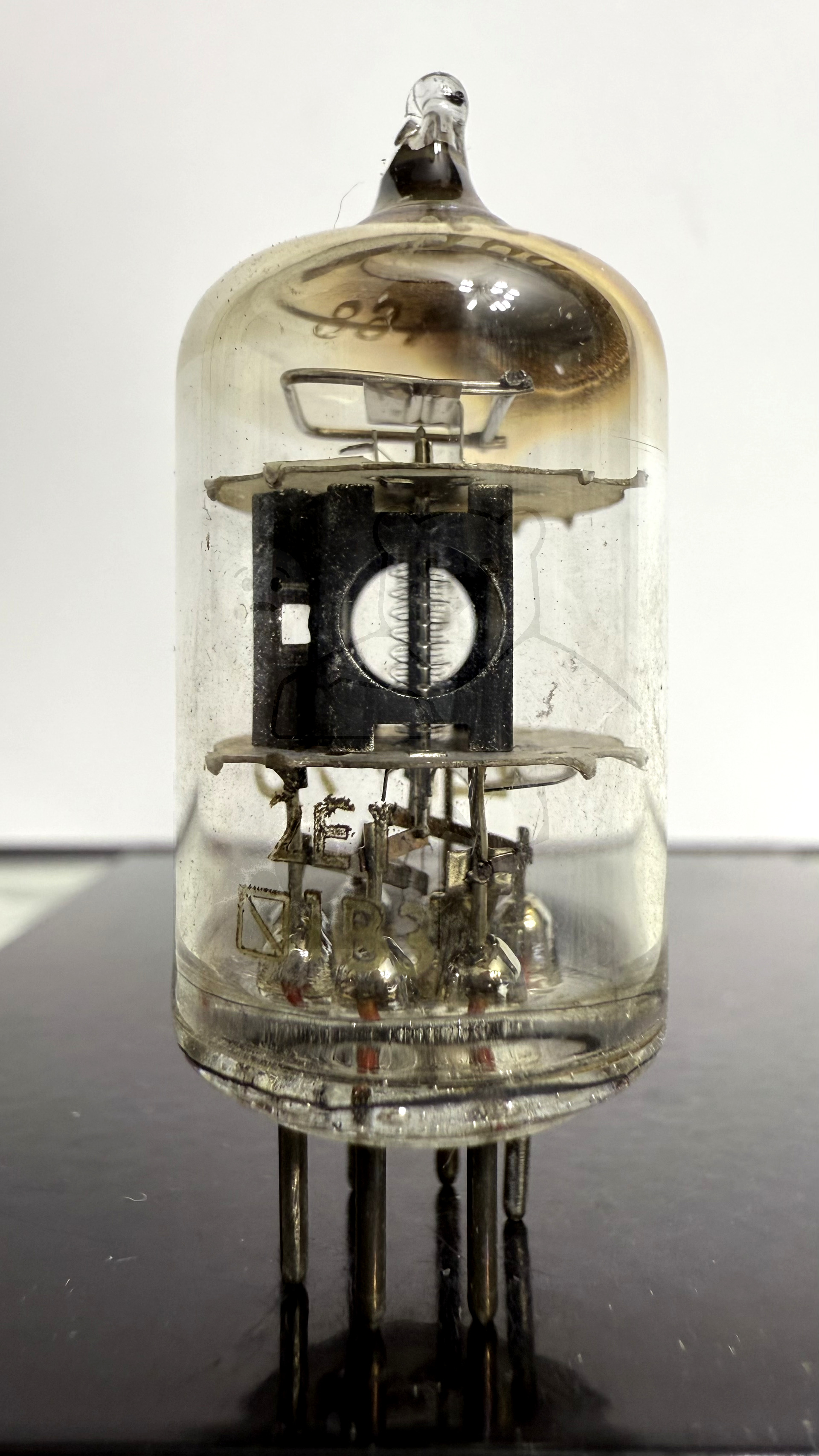

Röhre EF95 #4042 Bild 3

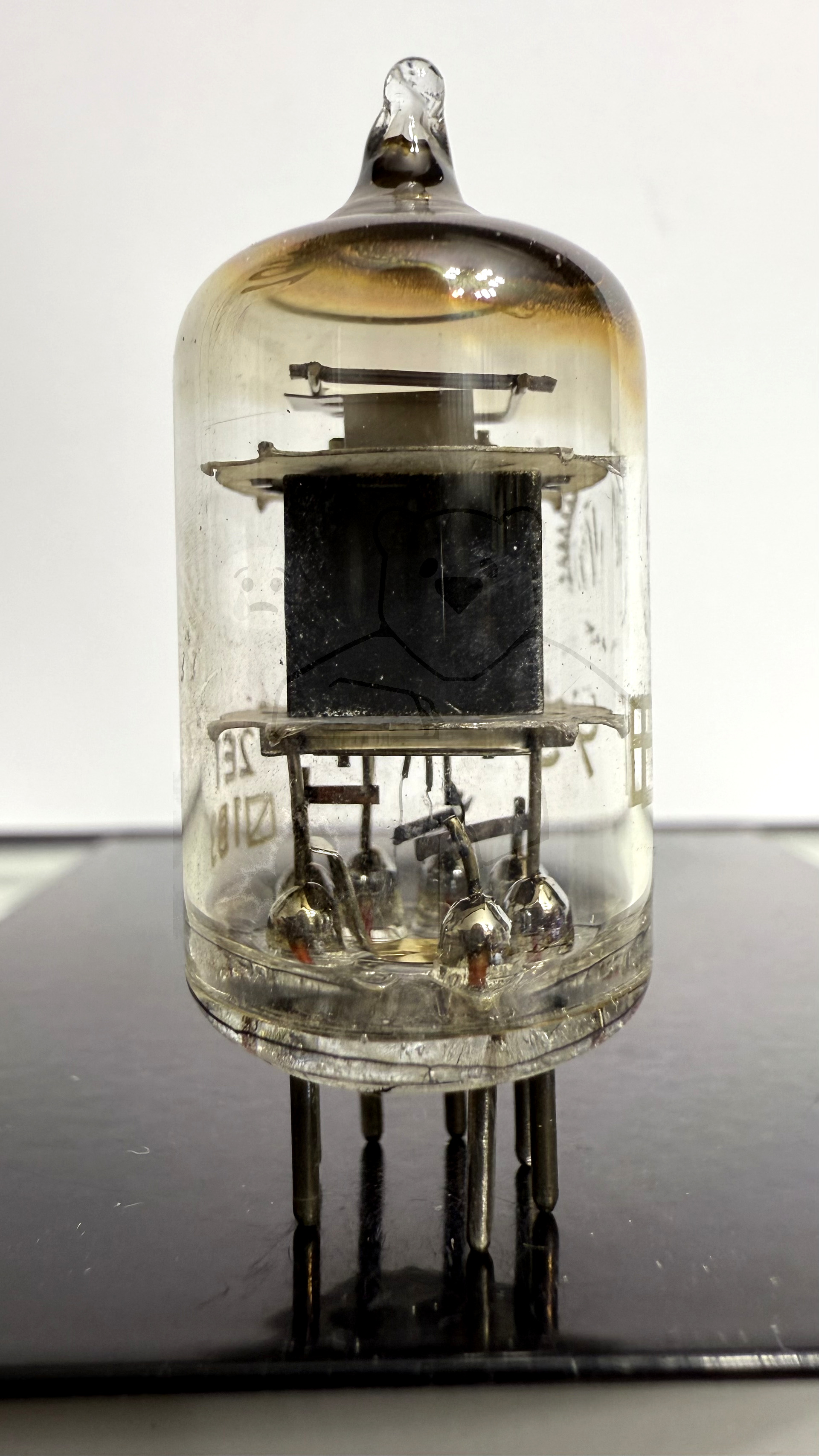

Röhre EF95 #4042 Bild 4

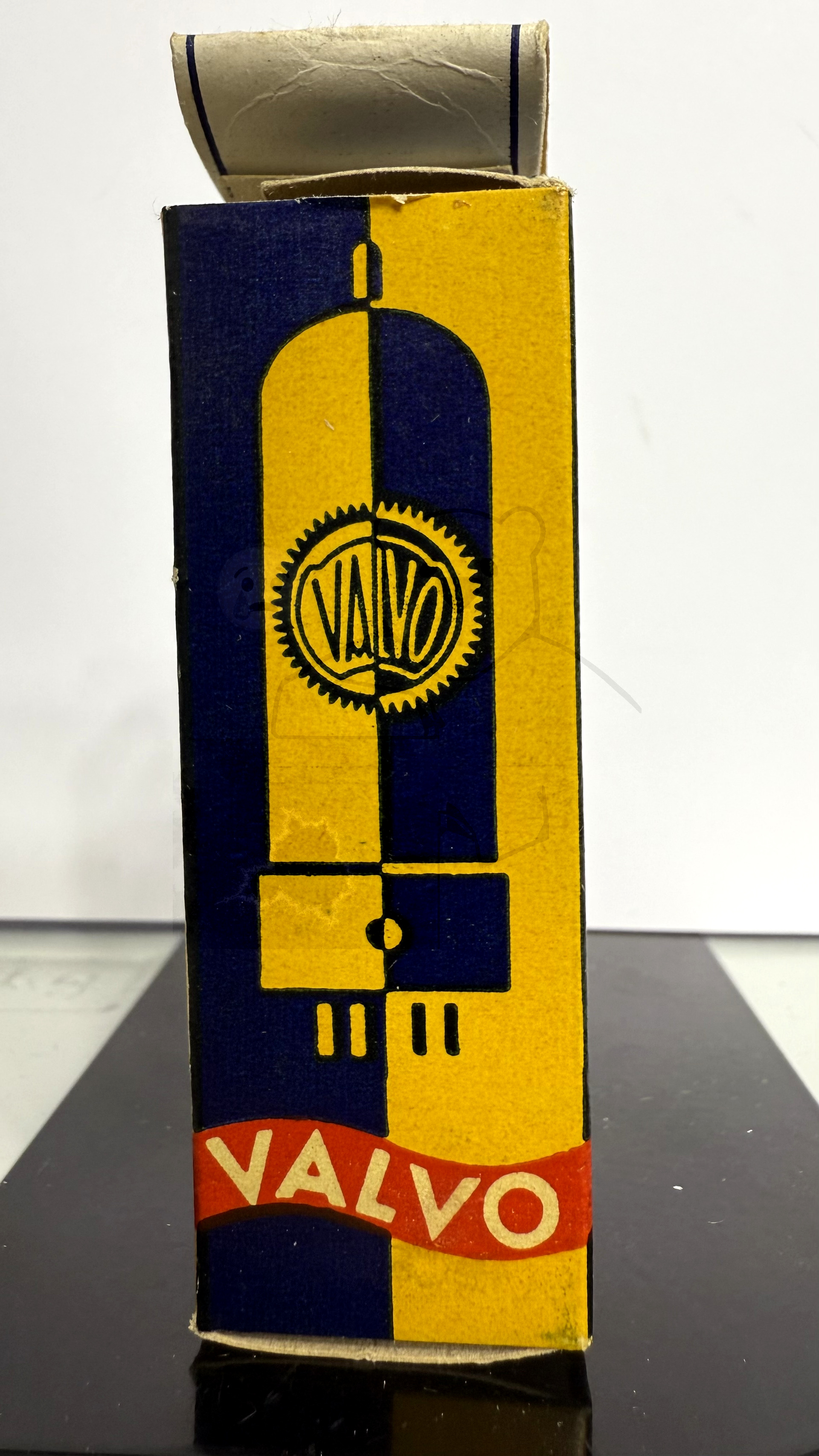

Röhre EF95 #4042 Verpackung Bild 1
Röhre EF95 #4042 Verpackung Bild 2
Röhre EF95 #4042 Verpackung Bild 3

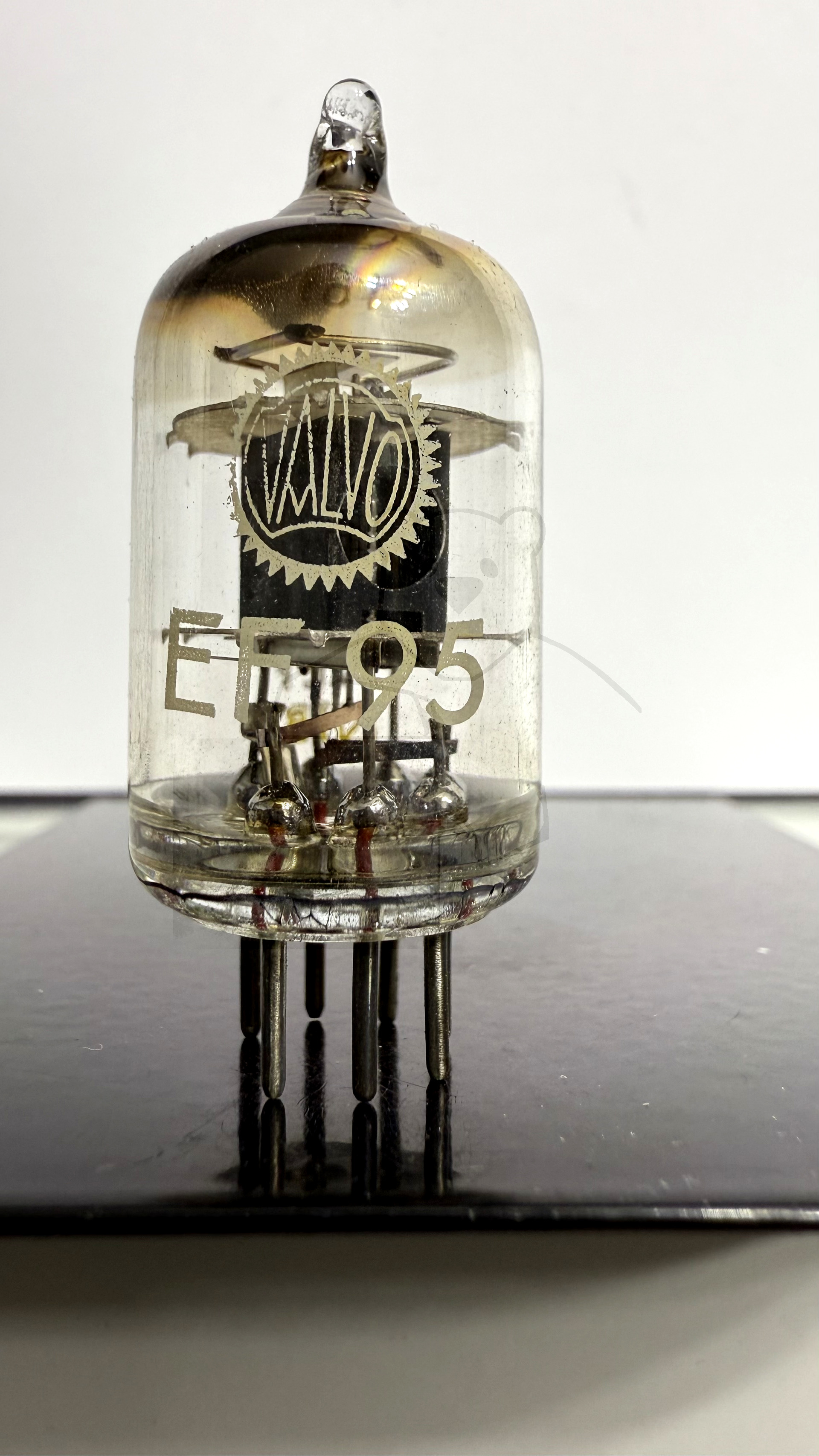

Röhre EF95 #4043 Bild 1

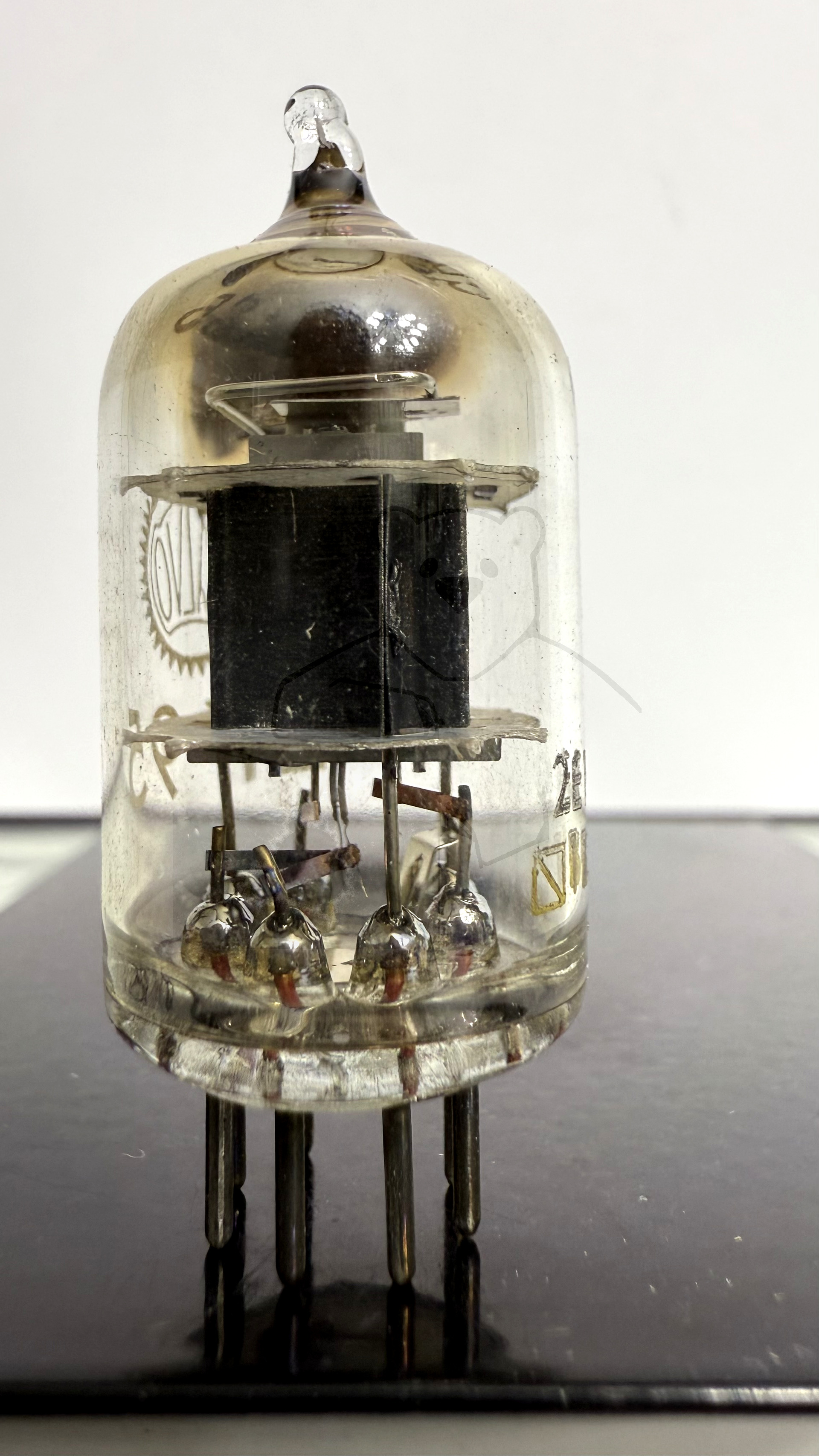

Röhre EF95 #4043 Bild 2

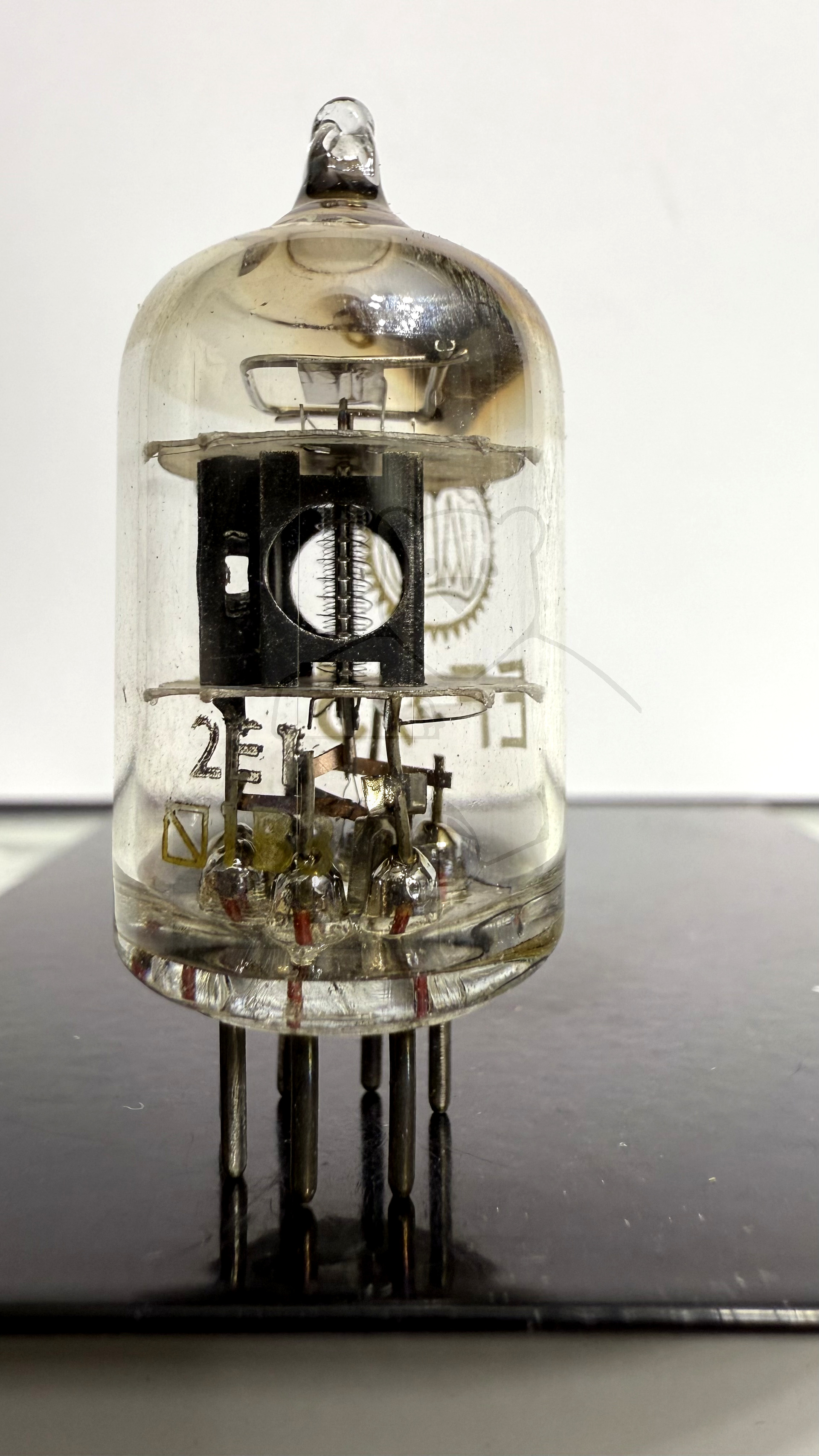

Röhre EF95 #4043 Bild 3

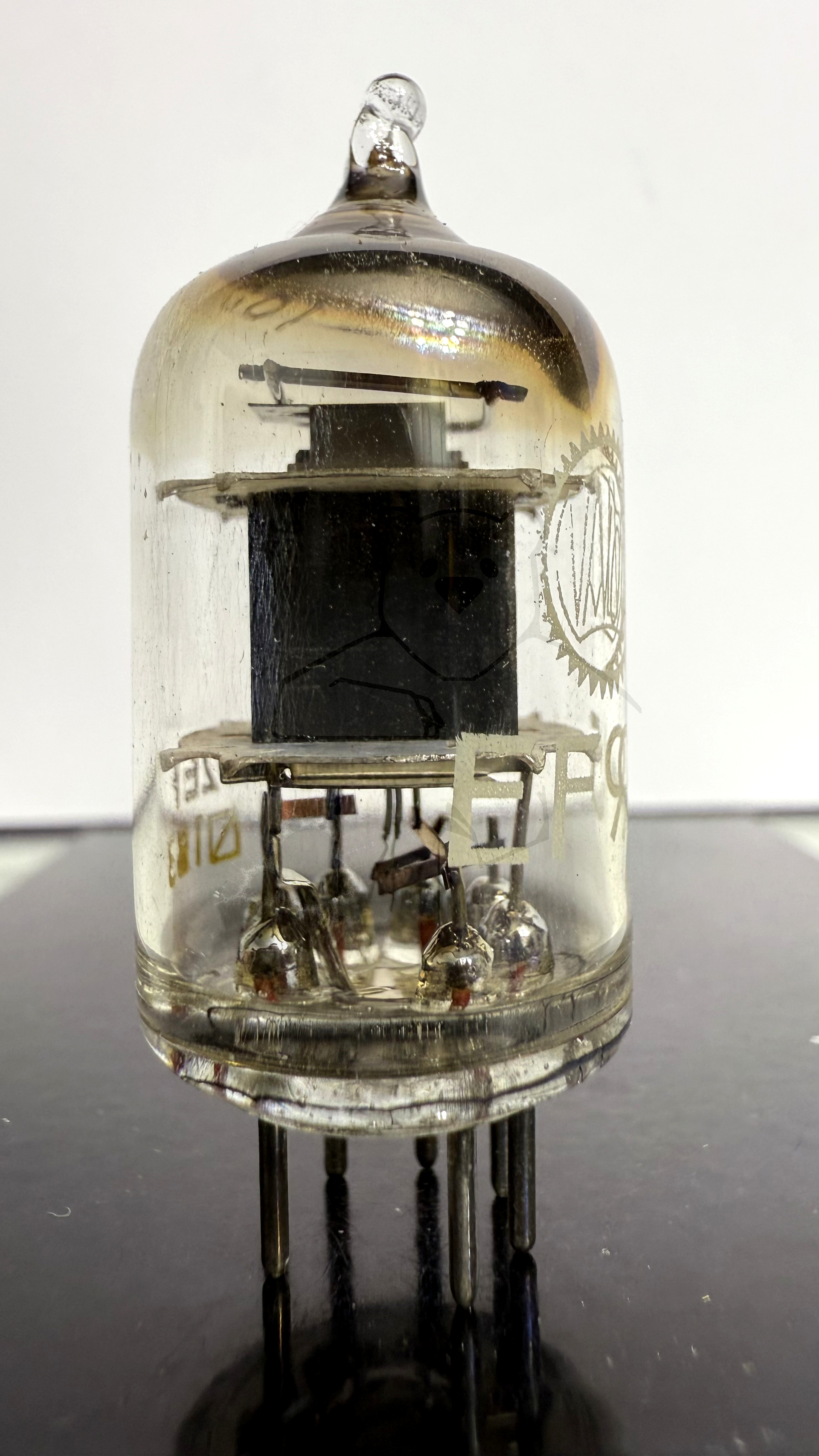

Röhre EF95 #4043 Bild 4

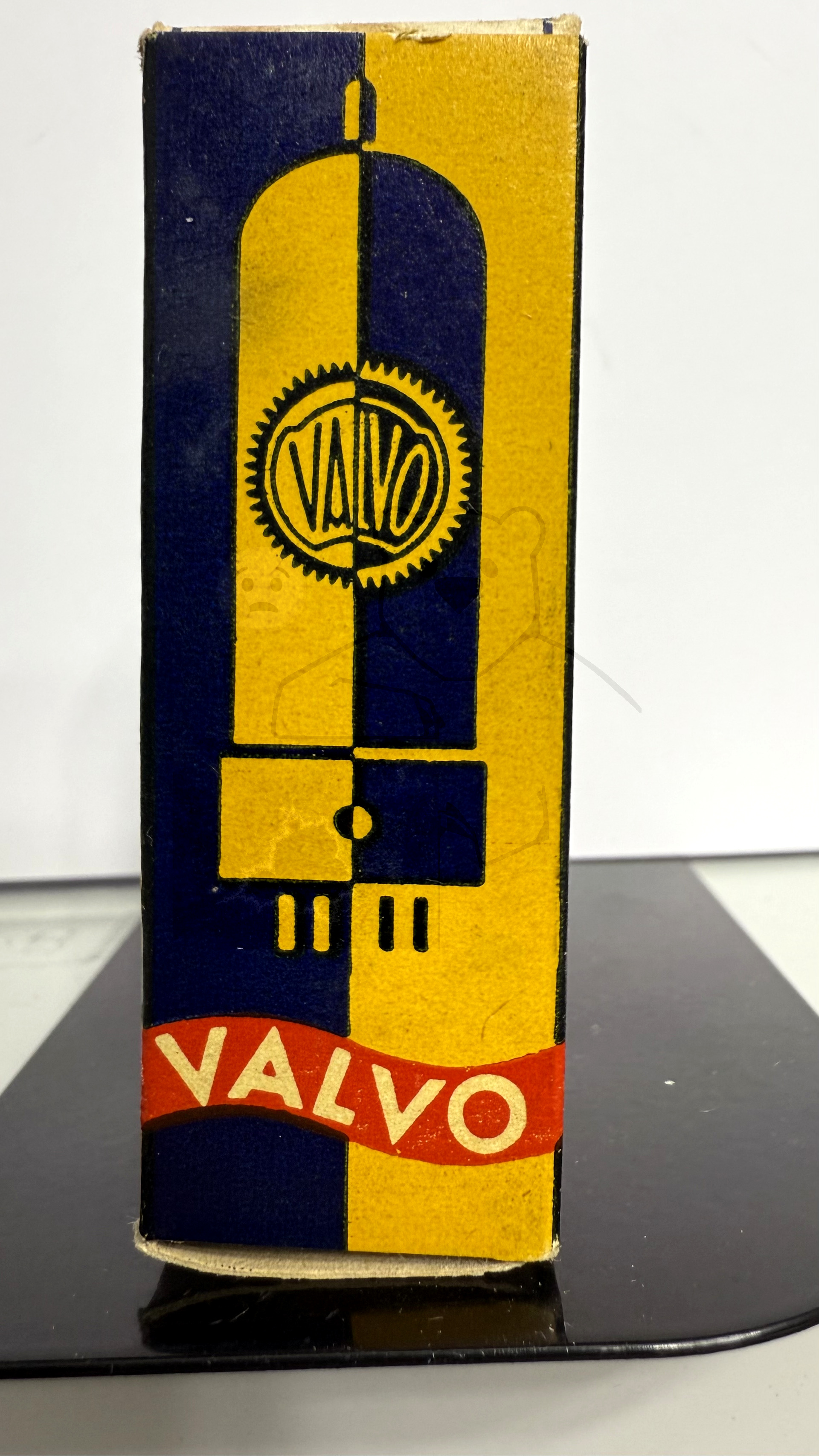

Röhre EF95 #4043 Verpackung Bild 1

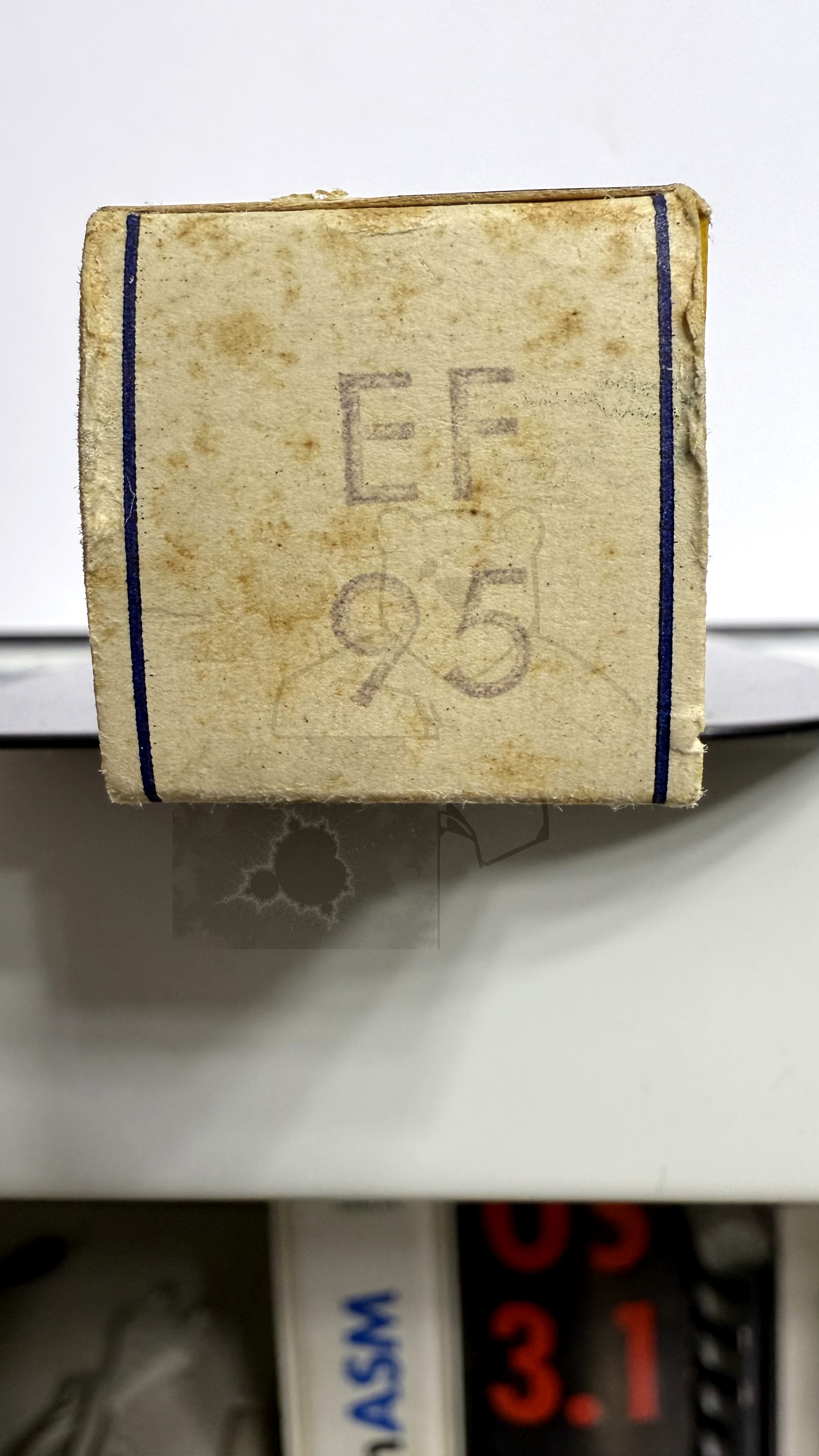

Röhre EF95 #4043 Verpackung Bild 2

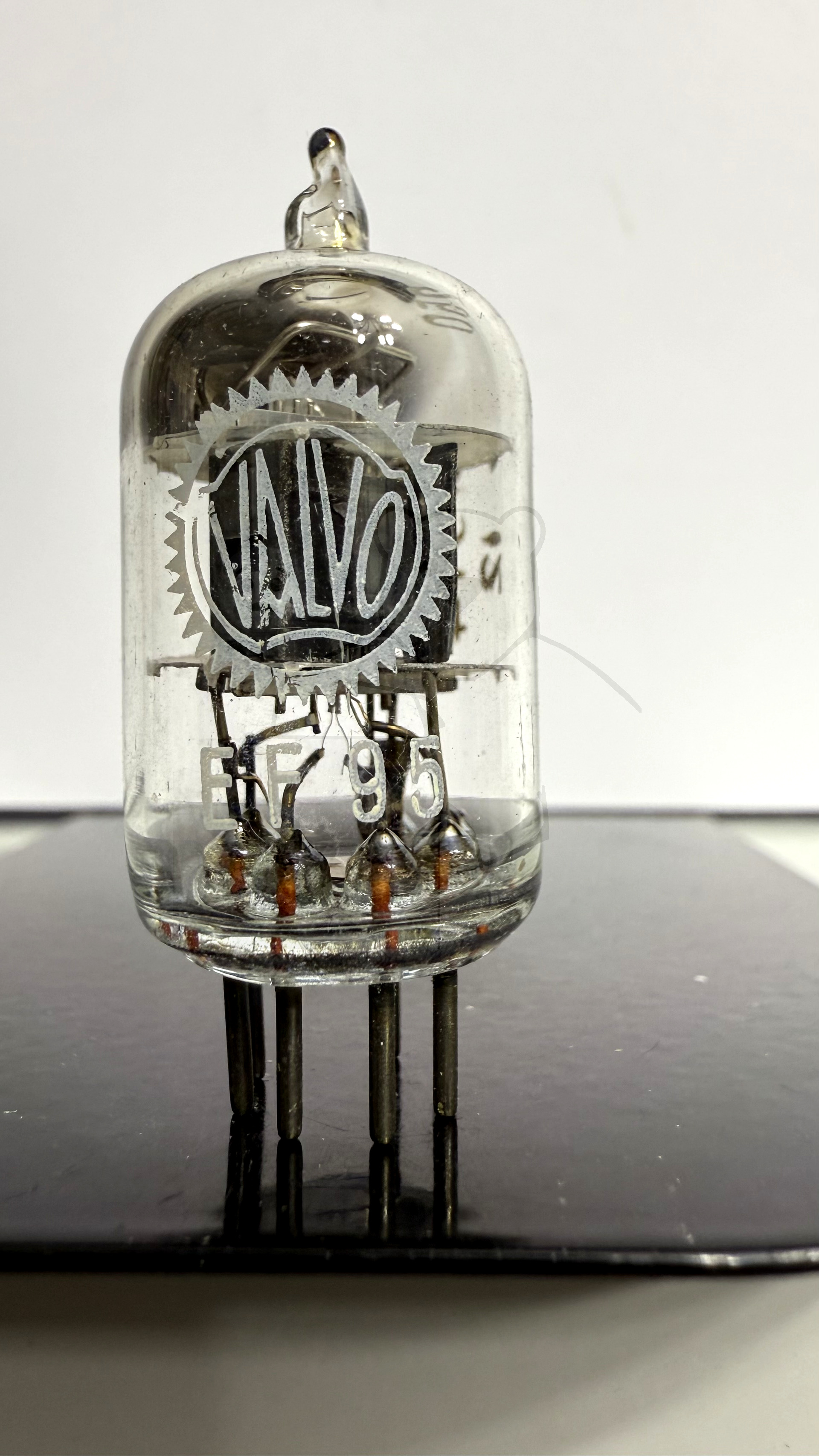

Röhre EF95 #4044 Bild 1
Röhre EF95 #4044 Bild 2

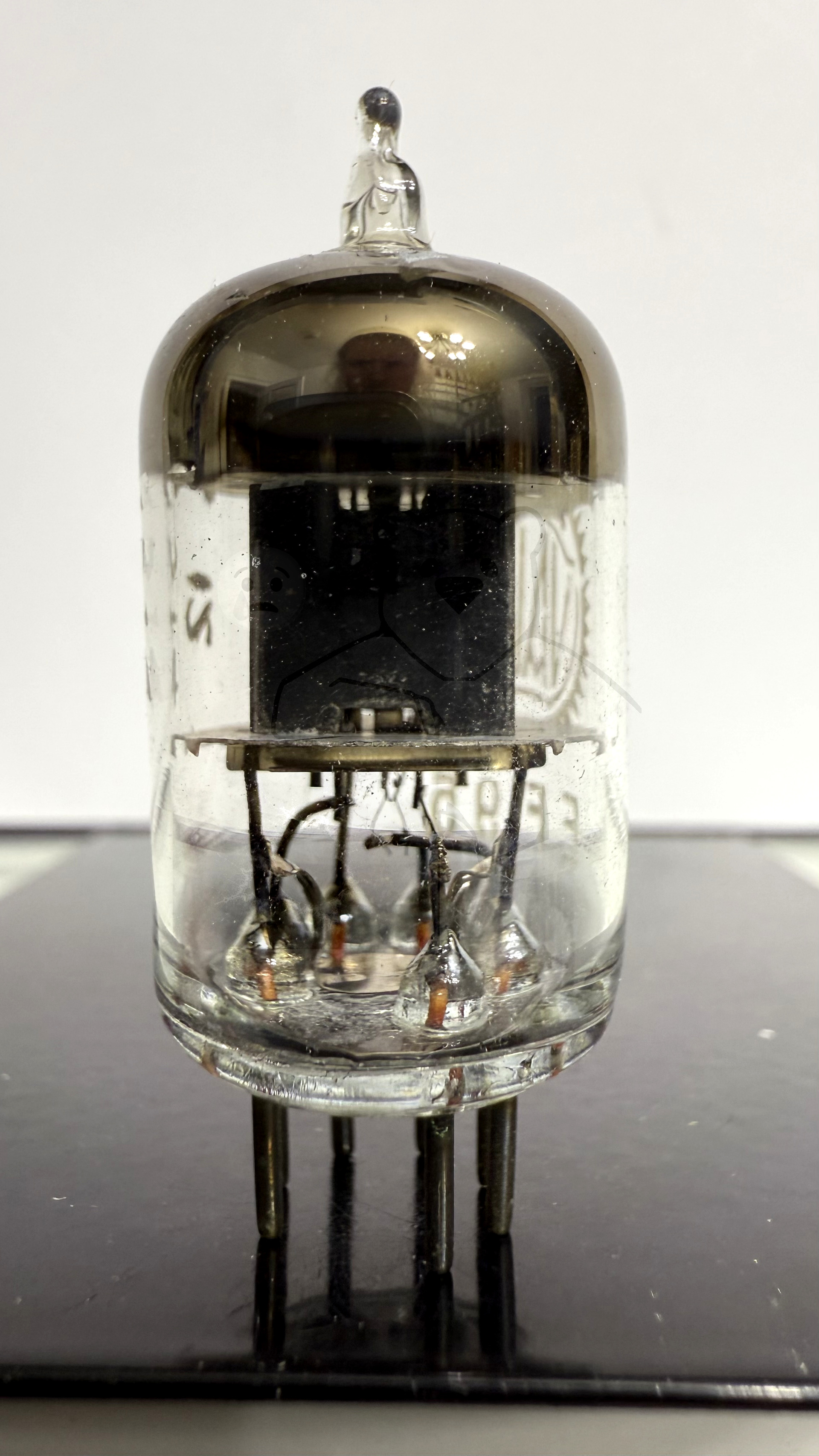

Röhre EF95 #4044 Bild 3

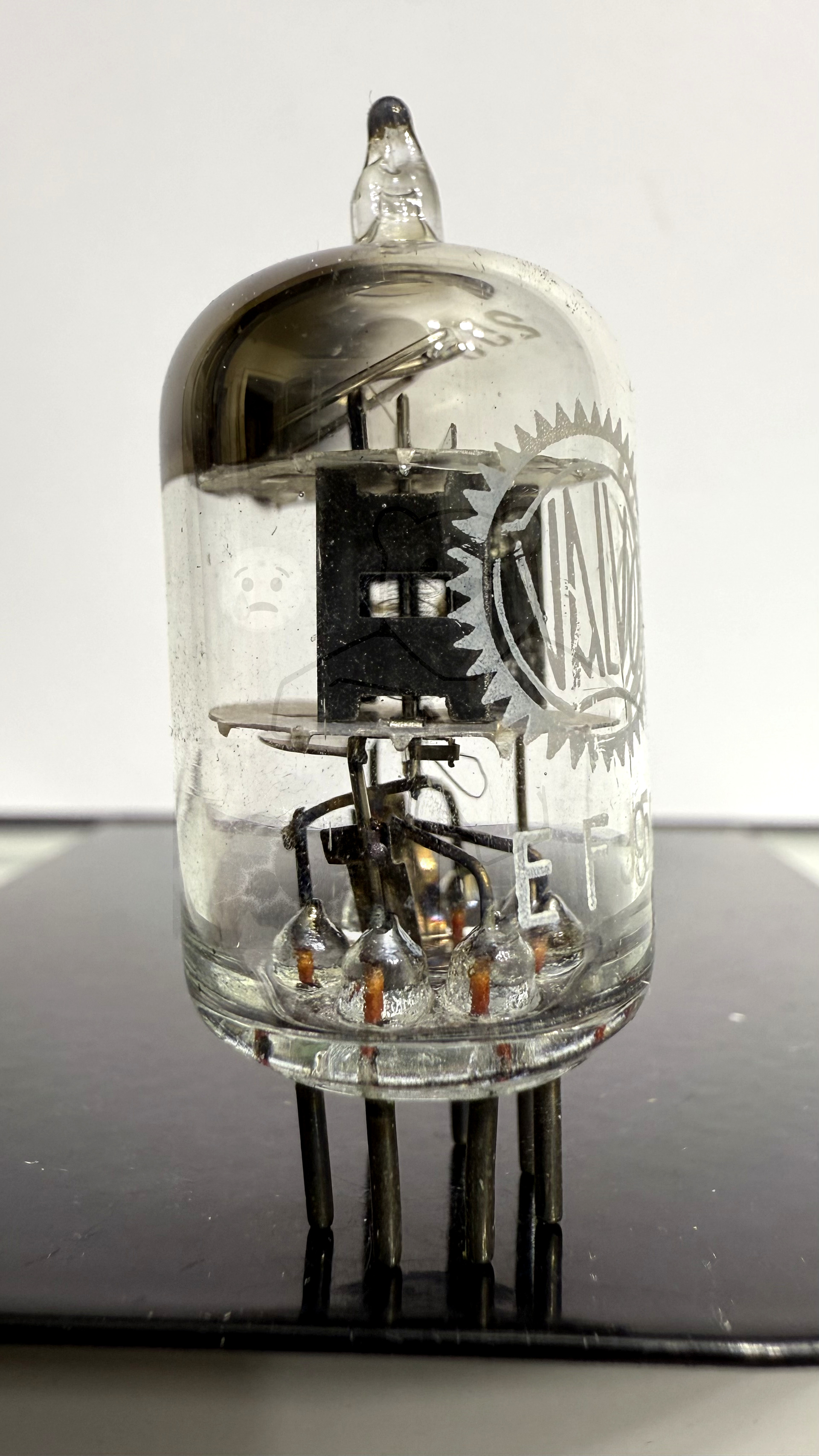

Röhre EF95 #4044 Bild 4
Röhre EF95 #4044 Verpackung Bild 1

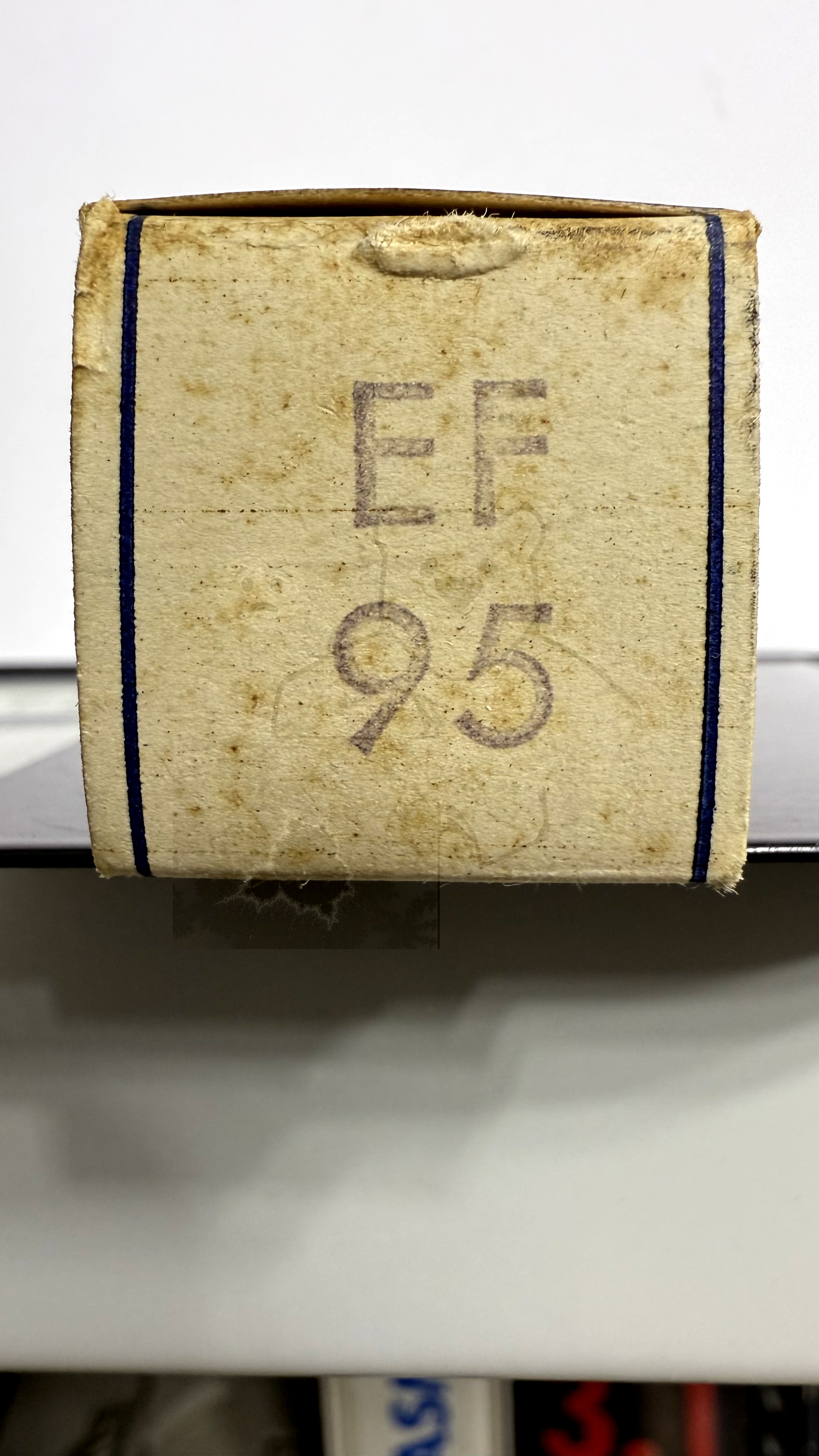

Röhre EF95 #4044 Verpackung Bild 2
🔎 Alle Röhren vom Typ EF95 in der Sammlung
- → EF95 Inventar: 04042 Hersteller: → Valvo
- → EF95 Inventar: 04043 Hersteller: → Valvo
- → EF95 Inventar: 04044 Hersteller: → Valvo
- → EF95 Inventar: 04045 Hersteller: → Valvo
- → EF95 Inventar: 04070 Hersteller: → Siemens
- → EF95 Inventar: 04071 Hersteller: → Siemens
- → EF95 Inventar: 04088 Hersteller: → Siemens
- → EF95 Inventar: 04089 Hersteller: → Siemens
- → EF95 Inventar: 04090 Hersteller: → Siemens
- → EF95 Inventar: 04100 Hersteller: → Unbekannter Hersteller
- → EF95 Inventar: 07892 Hersteller: → Siemens
