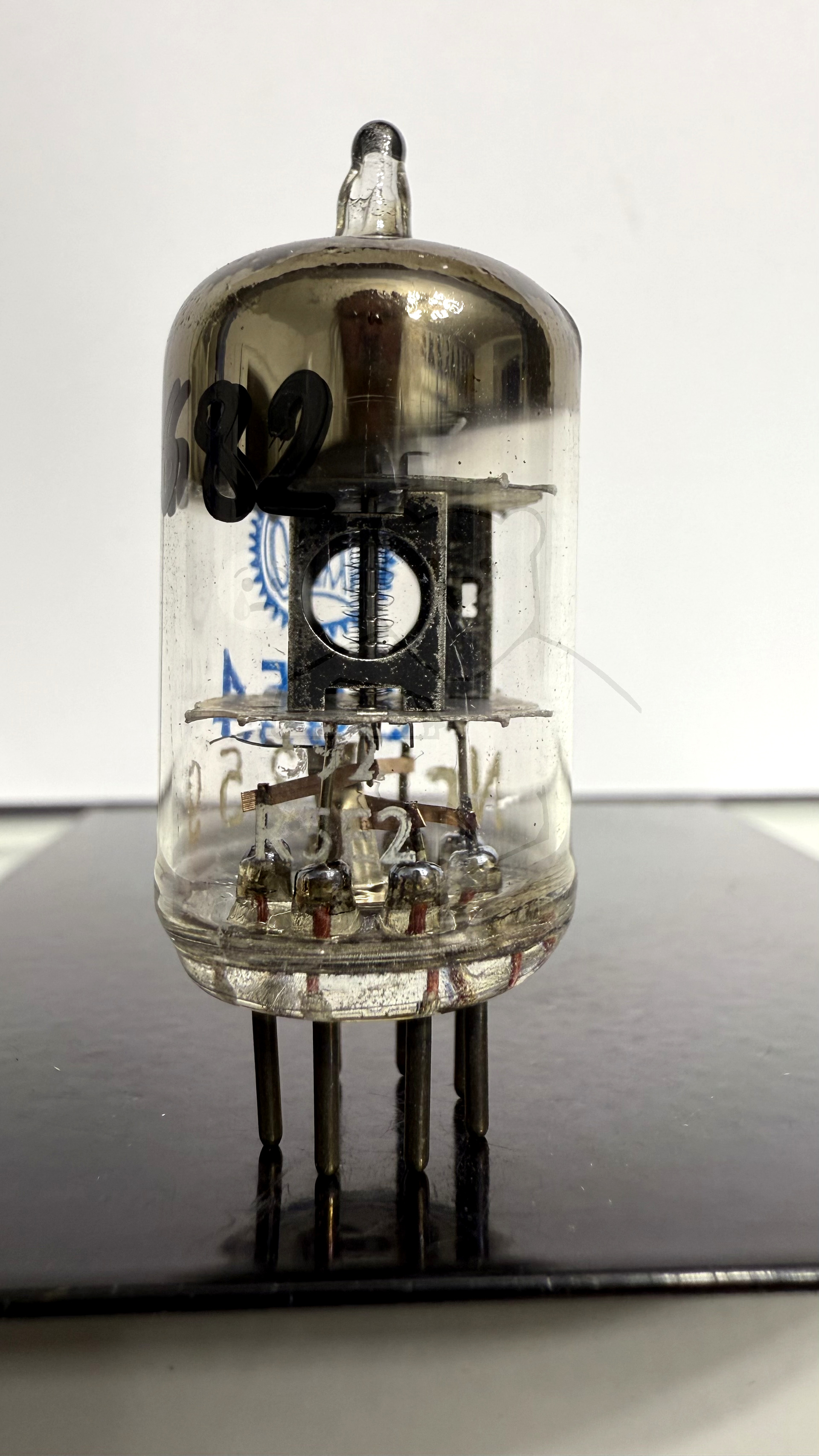

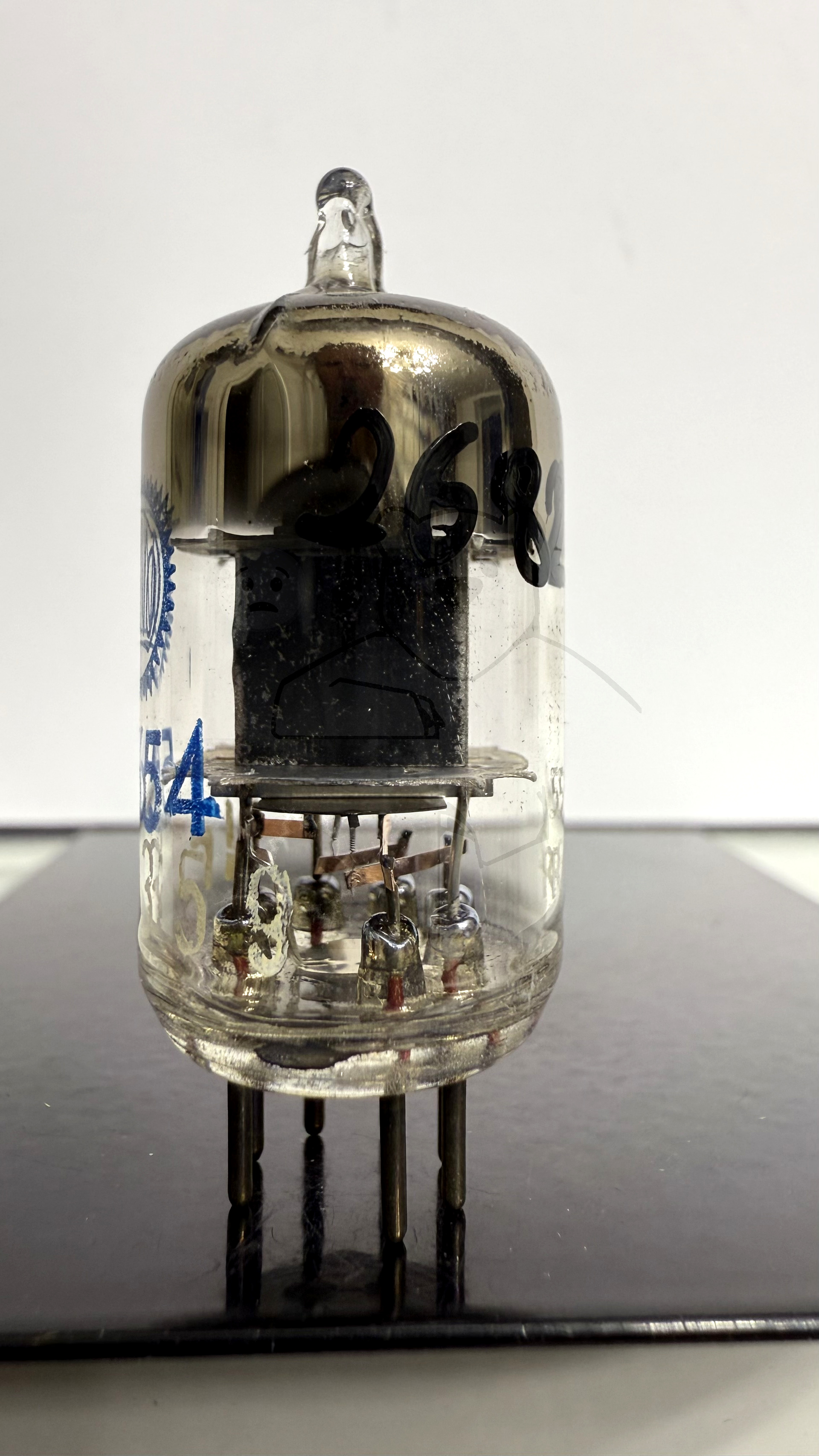

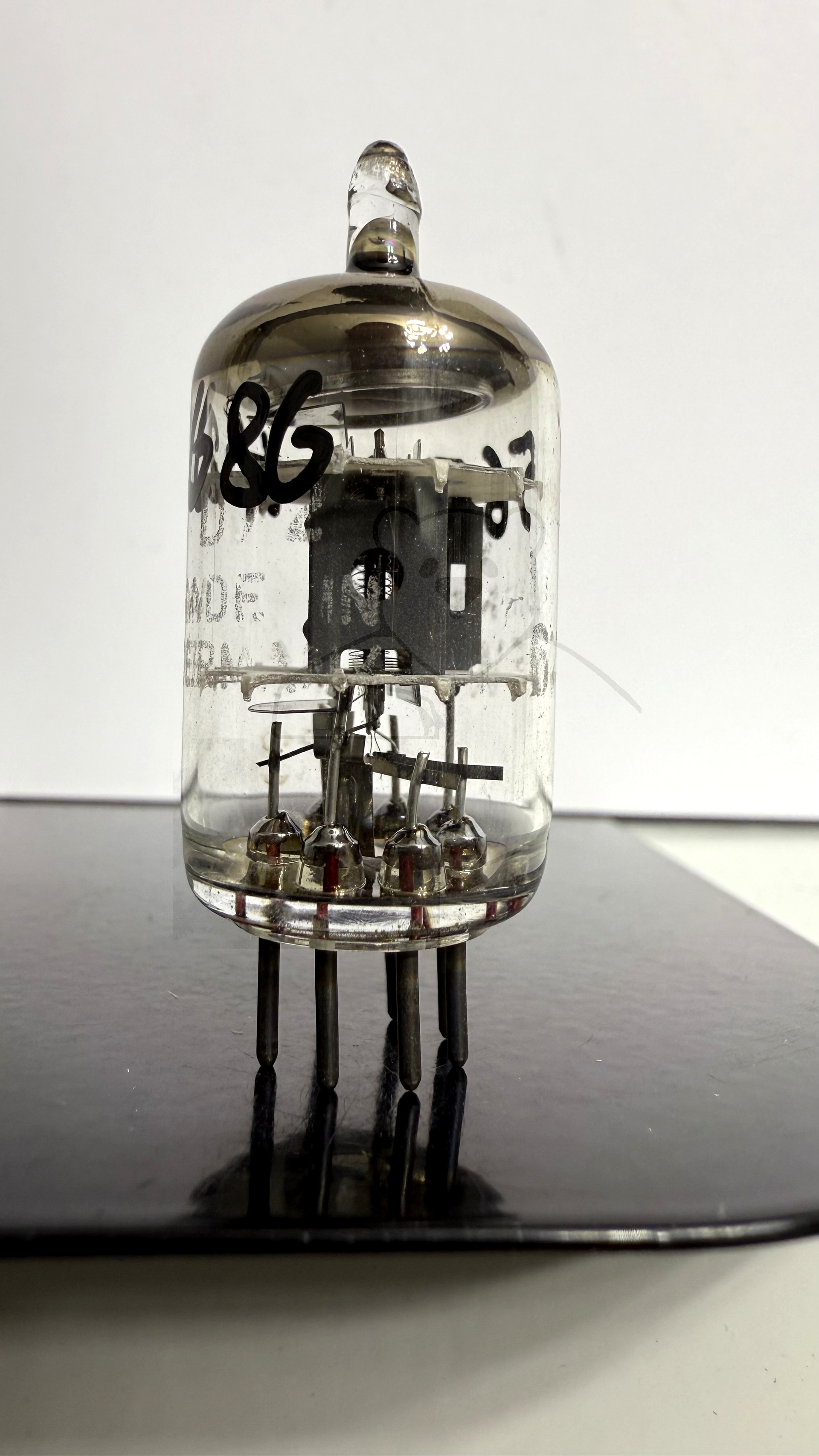

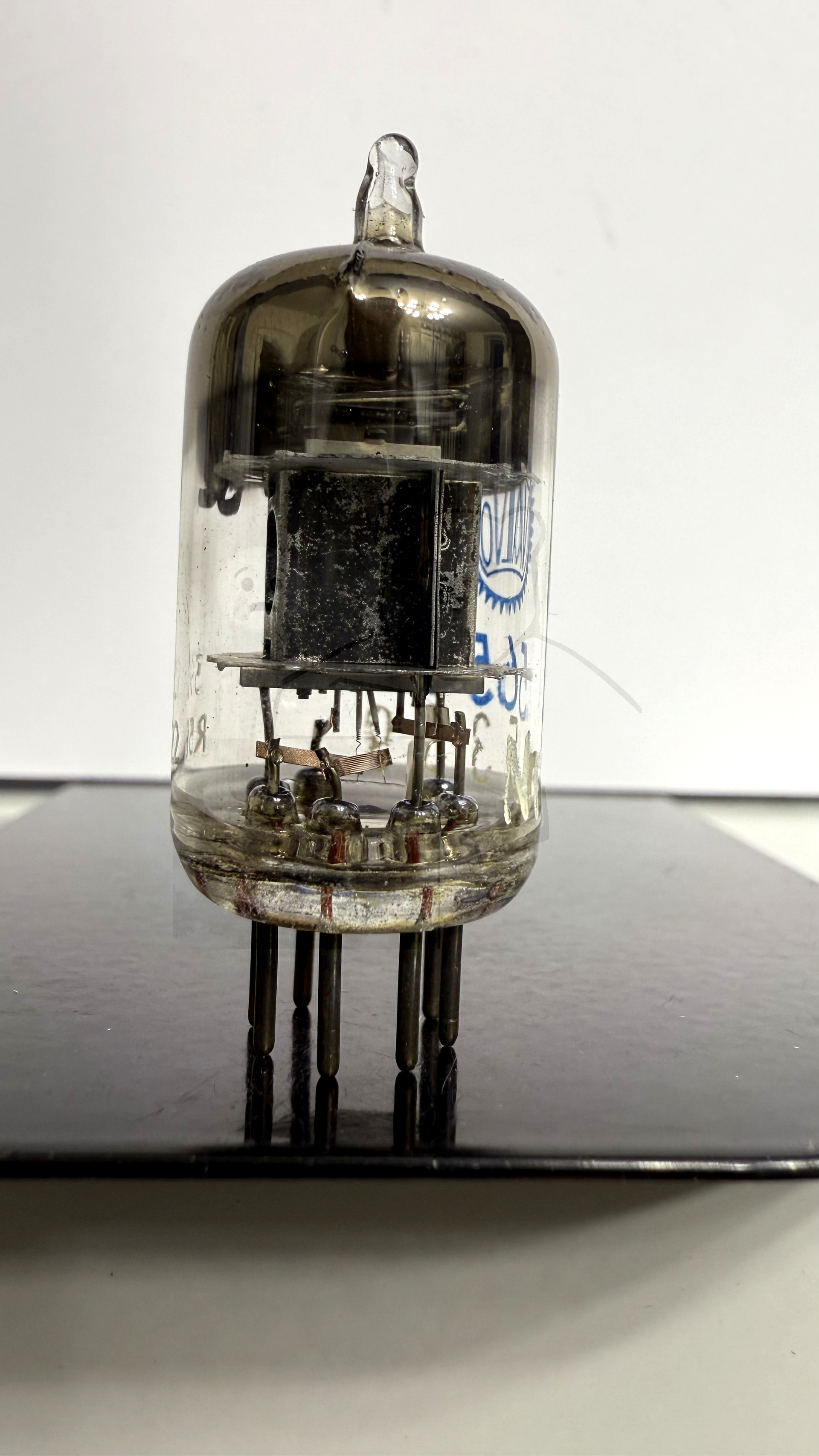

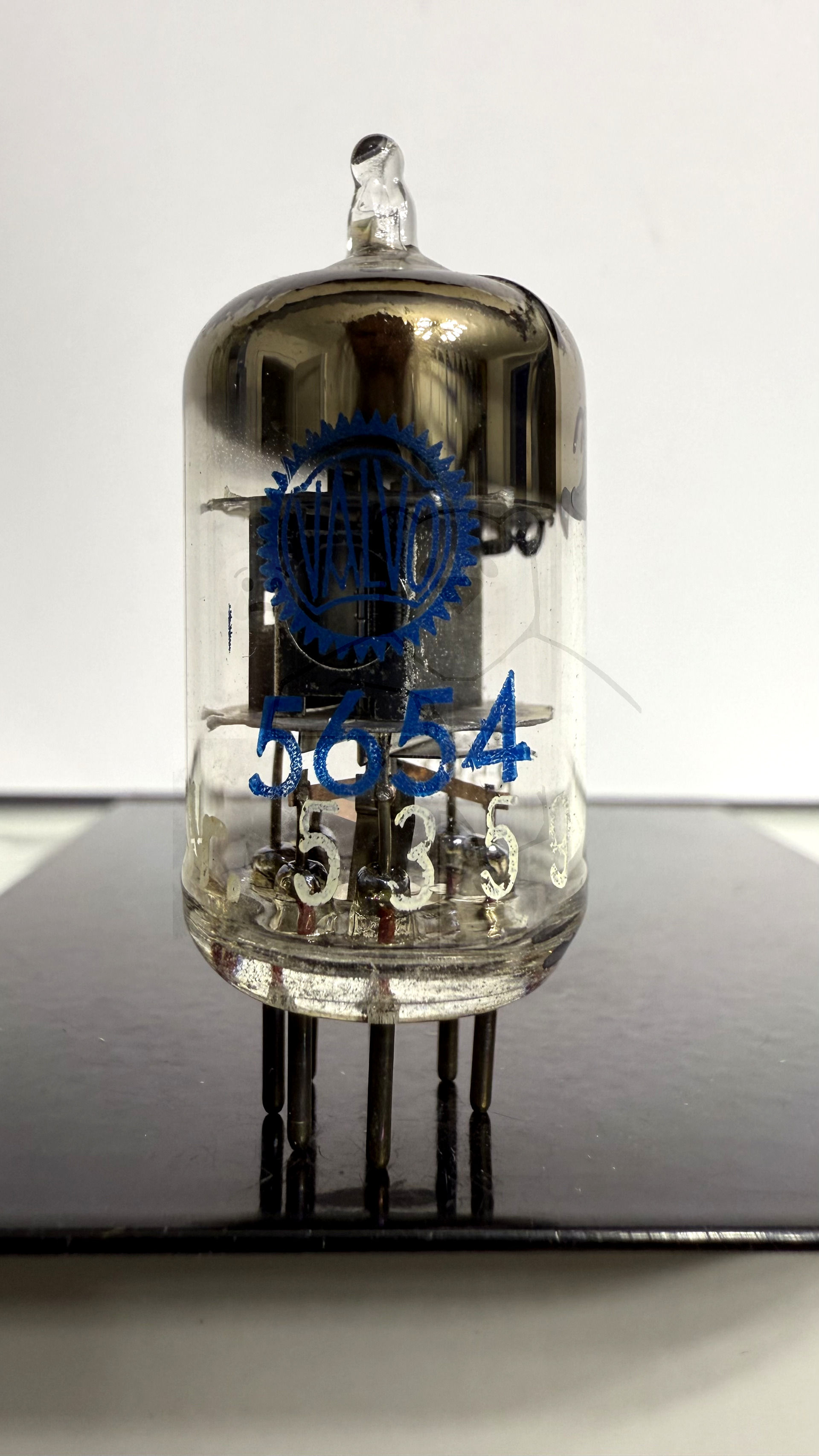

Daten und Bilder der Röhre: 5654

🔎 Beschreibung der Röhre: 5654

Name	5654
Vergleichsname	6AK5 → 6AK5W E95F → EF95
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,175
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	04.06.2018 13:28:19

🔎 Beschreibung der Systeme für die Röhre: 5654

	System 1
Kathode	2, 7
Gitter 1	1
Gitter 2	6
Gitter 3	2, 7
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	3, 4
Abschirmung	2, 7
Funktion	→ Hochfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 5654

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: 5654
Datenblatt 5654 6AK5W E95F Telefunken.pdf (104 kB)
Datenblatt 5654 CSF Compagnie Générale de T.S.F [www.tubedata.info].pdf (6788 kB)
Datenblatt 5654 General Electric.pdf (595 kB)
Datenblatt 5654 Mazda Belvu [www.tubedata.info].pdf (855 kB)
Datenblatt 5654 Philips Version 1 [www.tubedata.info].pdf (404 kB)
Datenblatt 5654 Philips Version 2 [www.tubedata.info].pdf (155 kB)
Datenblatt 5654 Raytheon.pdf (697 kB)
Datenblatt 5654 RCA [www.tubedata.info].pdf (287 kB)
Datenblatt 5654 Siemens [www.tubedata.info].pdf (314 kB)
Datenblatt 5654 Tung-Sol [www.tubedata.info].pdf (400 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
