đ Beschreibung der Röhre: 4Z1
| Name | 4Z1 |
| Vergleichsname | â AZ1 â VG5007 |
| Heizspannung (Volt) | 4 |
| Heizstrom (AmpĂšre) | 1,1 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Aussenkontakt, 8pol. â Liste aller Röhren mit: Aussenkontakt, 8pol. |
| ZusĂ€tzliche Informationen | âNotröhreâ - Ersatz fĂŒr Reparaturzwecke. Entspricht der â AZ1 Diese Röhre wurden direkt nach dem 2. Weltkrieg als âNotröhreâ produziert. DafĂŒr wurden vorhandene Wehrmachtsröhren umgesockelt, ggf. auch die HeizfĂ€den getauscht und neu beschriftet. |
| Letzte Ănderung | 03.06.2018 09:24:55 |
đ Beschreibung der Systeme fĂŒr die Röhre: 4Z1
| System 1 | |
| Kathode | 2 |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 5 |
| Anode 2 | 8 |
| Leuchtschirm | |
| Heizung | 2, 3 |
| Abschirmung | |
| Funktion | â Gleichrichter, Zweiweg, Hochvakuum |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

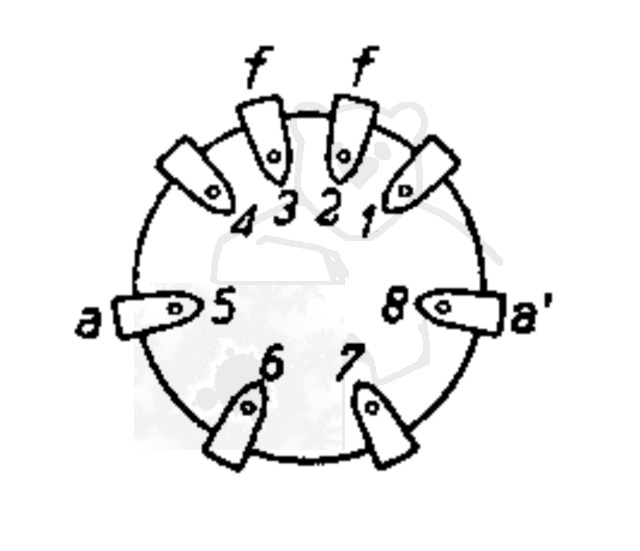

đ Sockelschaltung der 4Z1
Bildquelle: Philips Datenblatt
đ DatenblĂ€tter zur Röhre: 4Z1
Datenblatt AZ1 Philips.pdf (67 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 4Z1

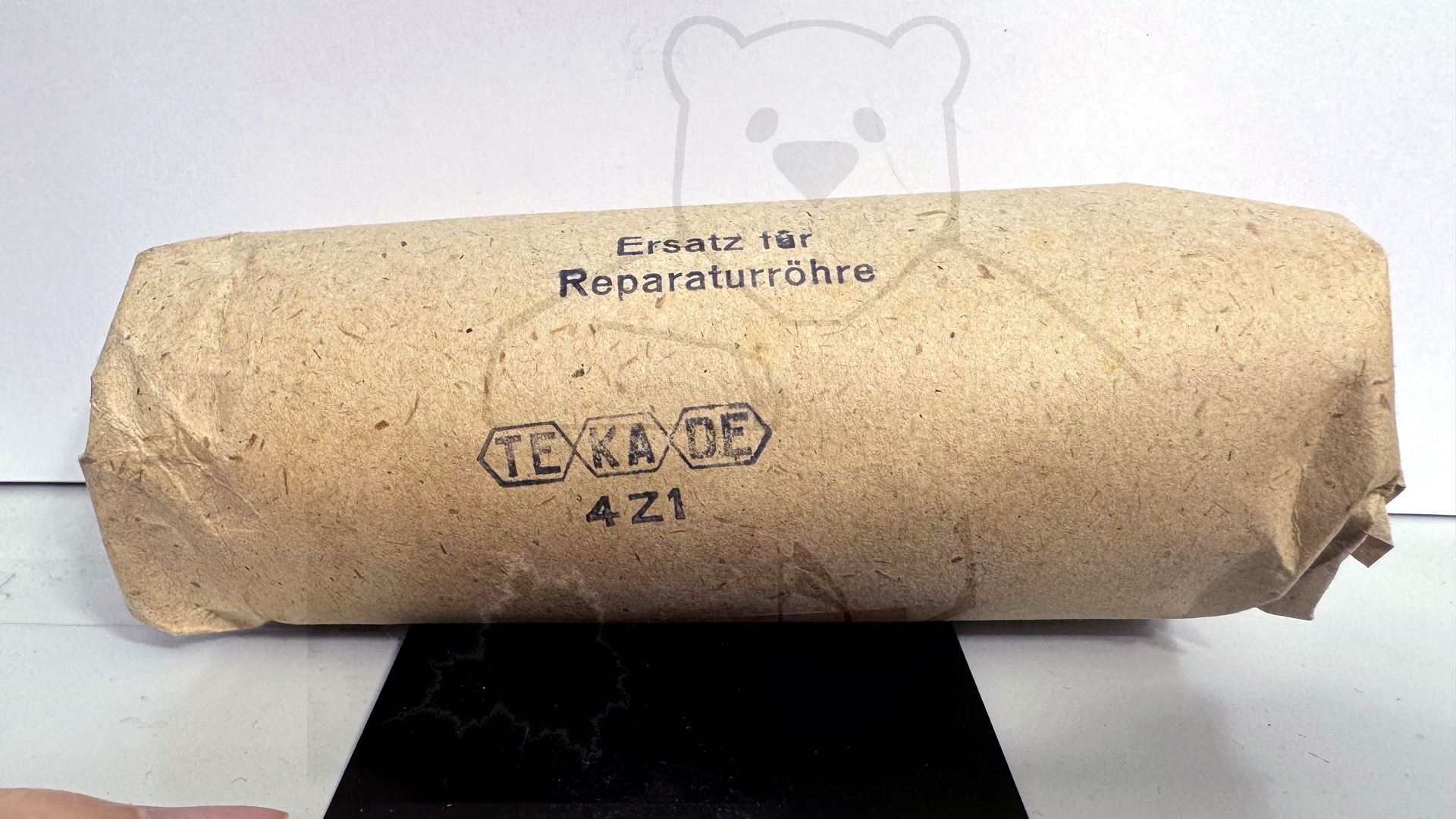

Röhre 4Z1 #6451 Verpackung Bild 1
đ Alle Röhren vom Typ 4Z1 in der Sammlung
- â 4Z1 Inventar: 06451 Hersteller: â TeKaDe
