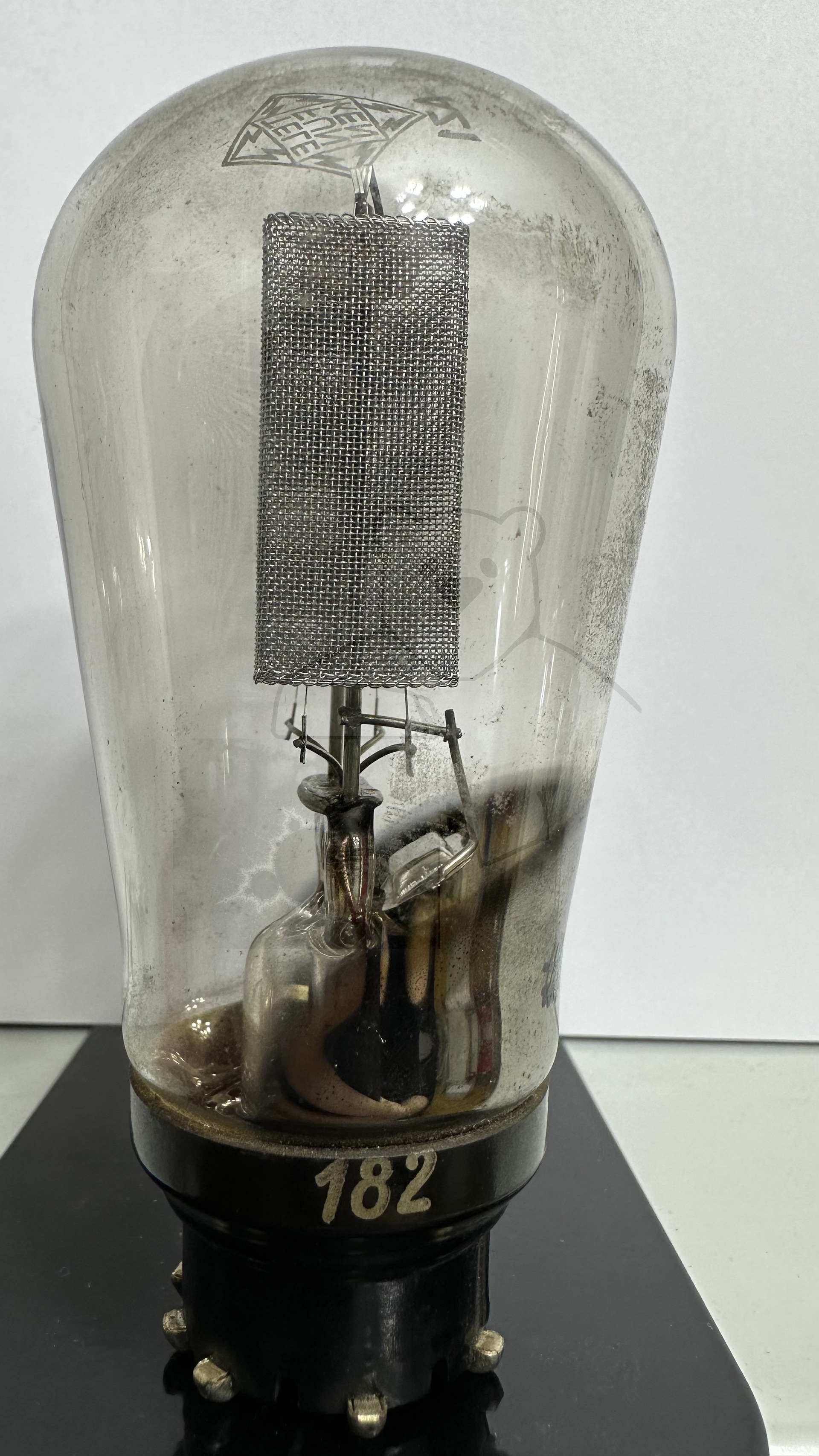

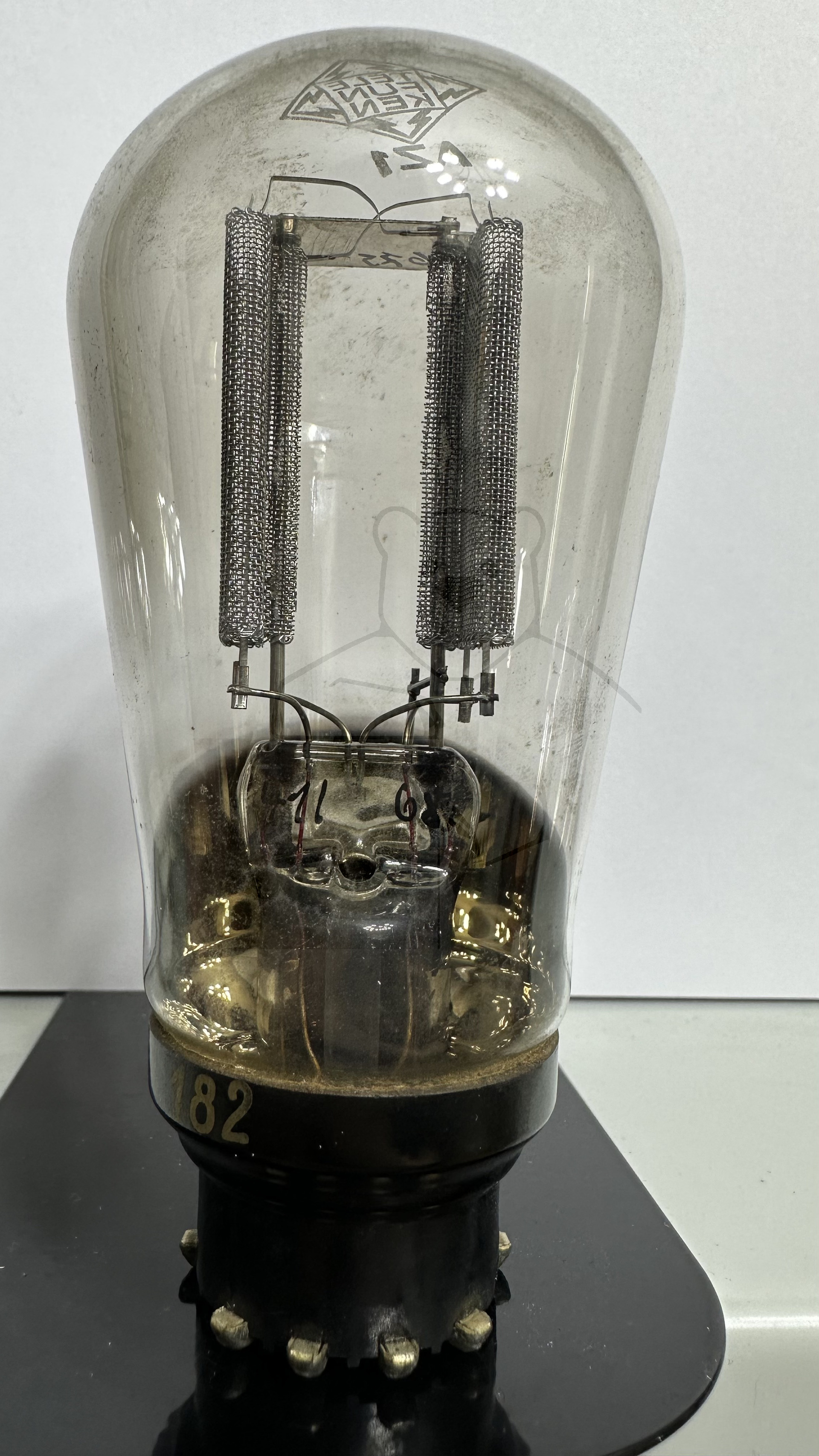

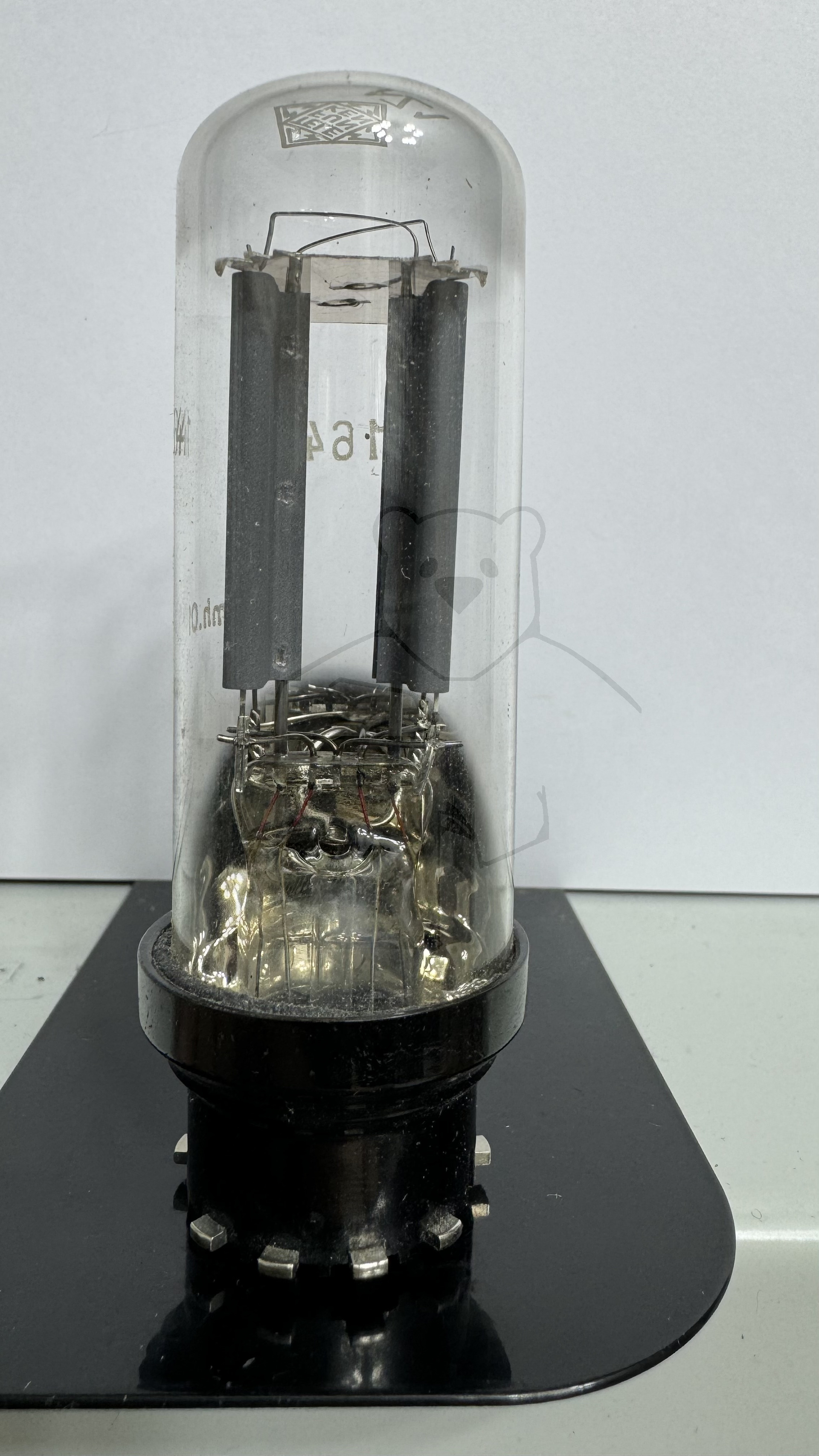

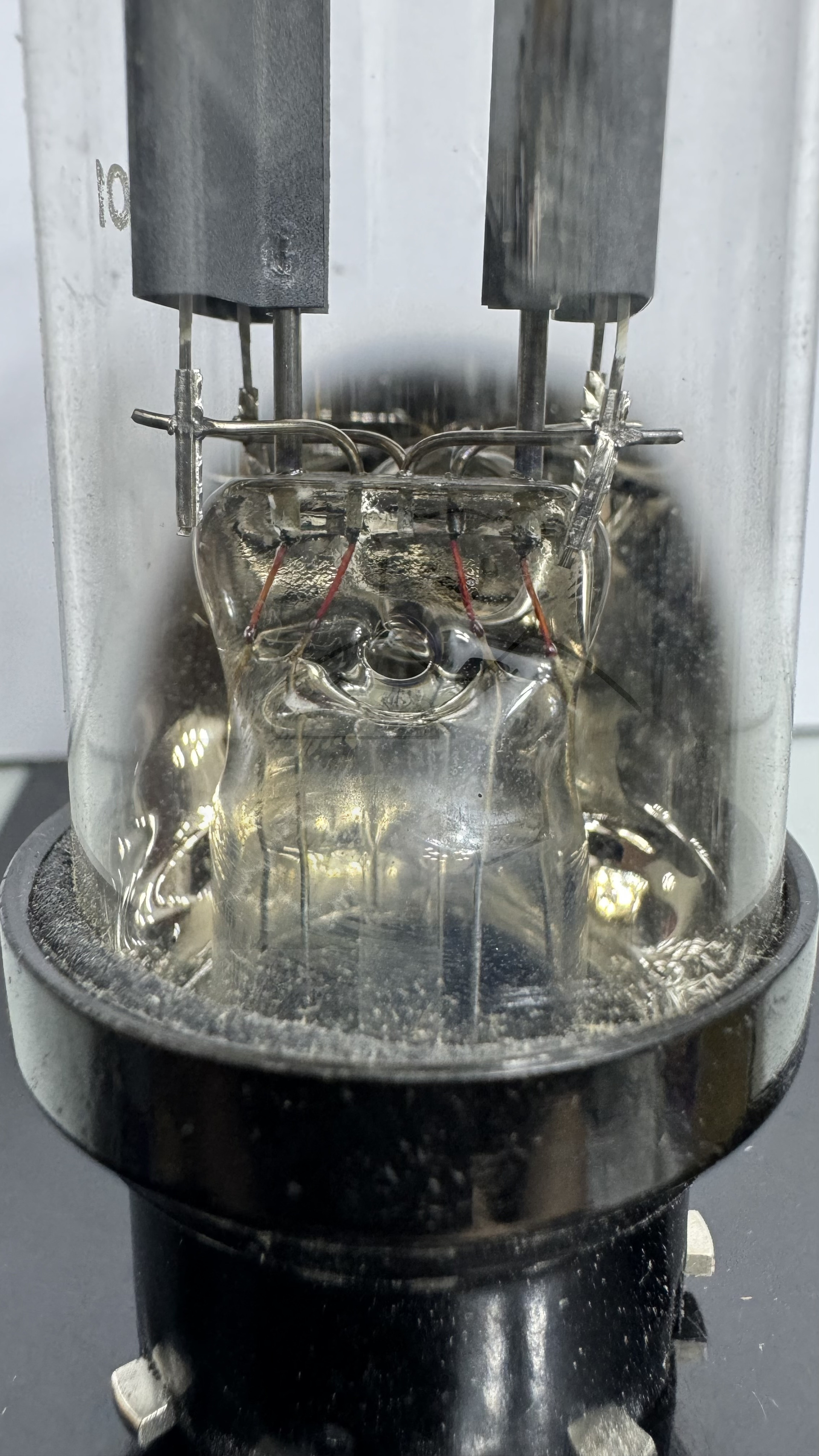

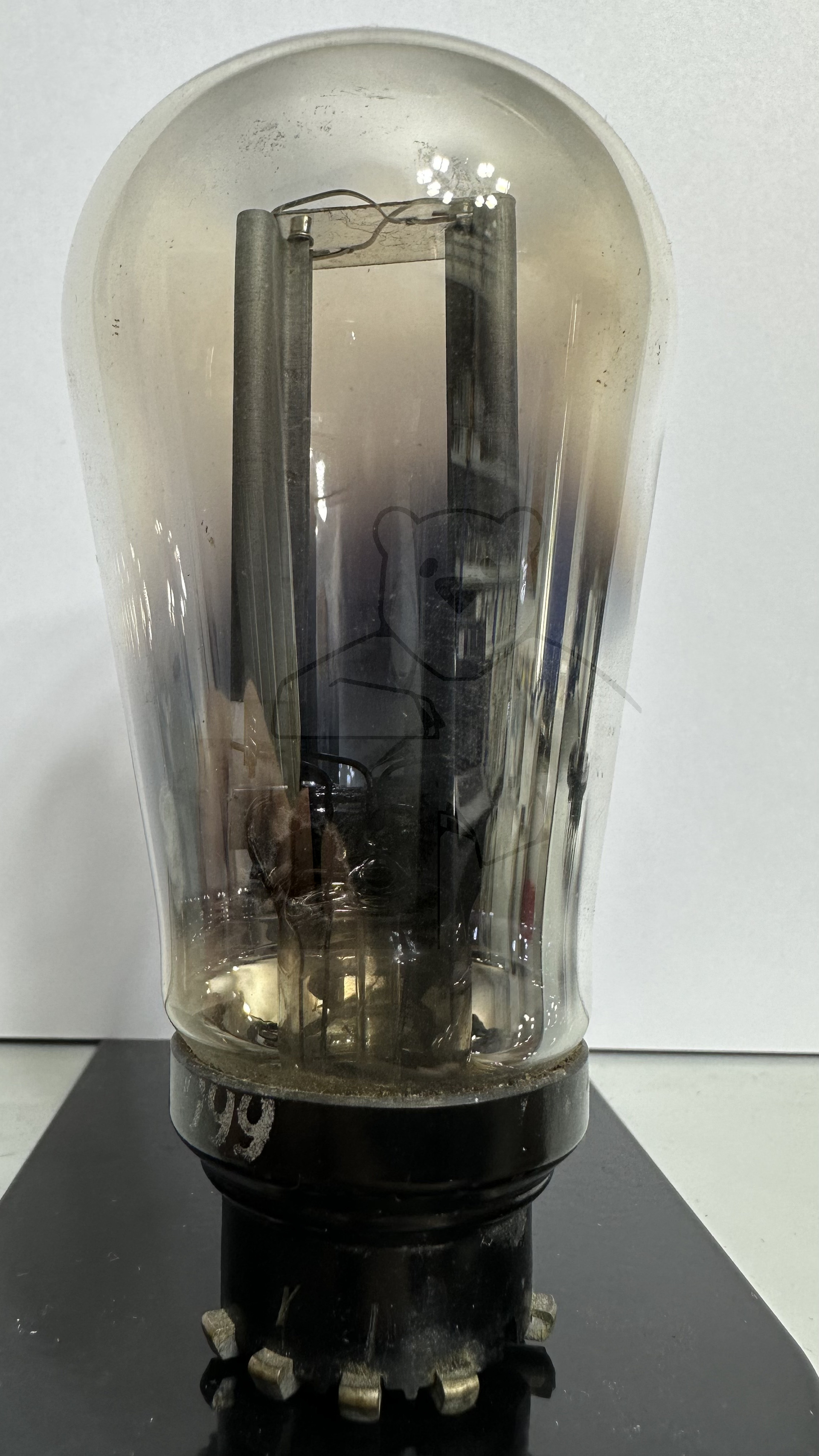

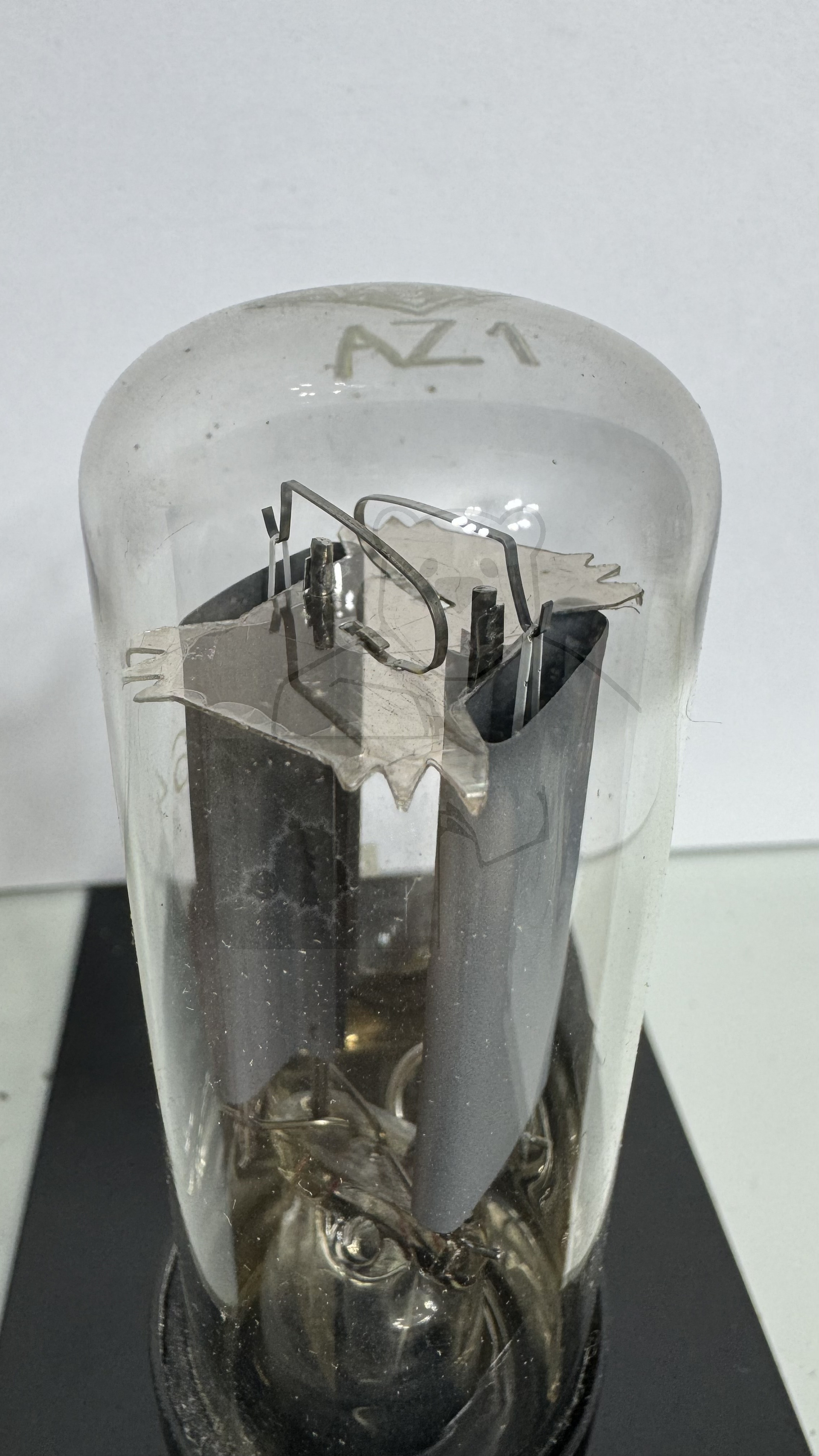

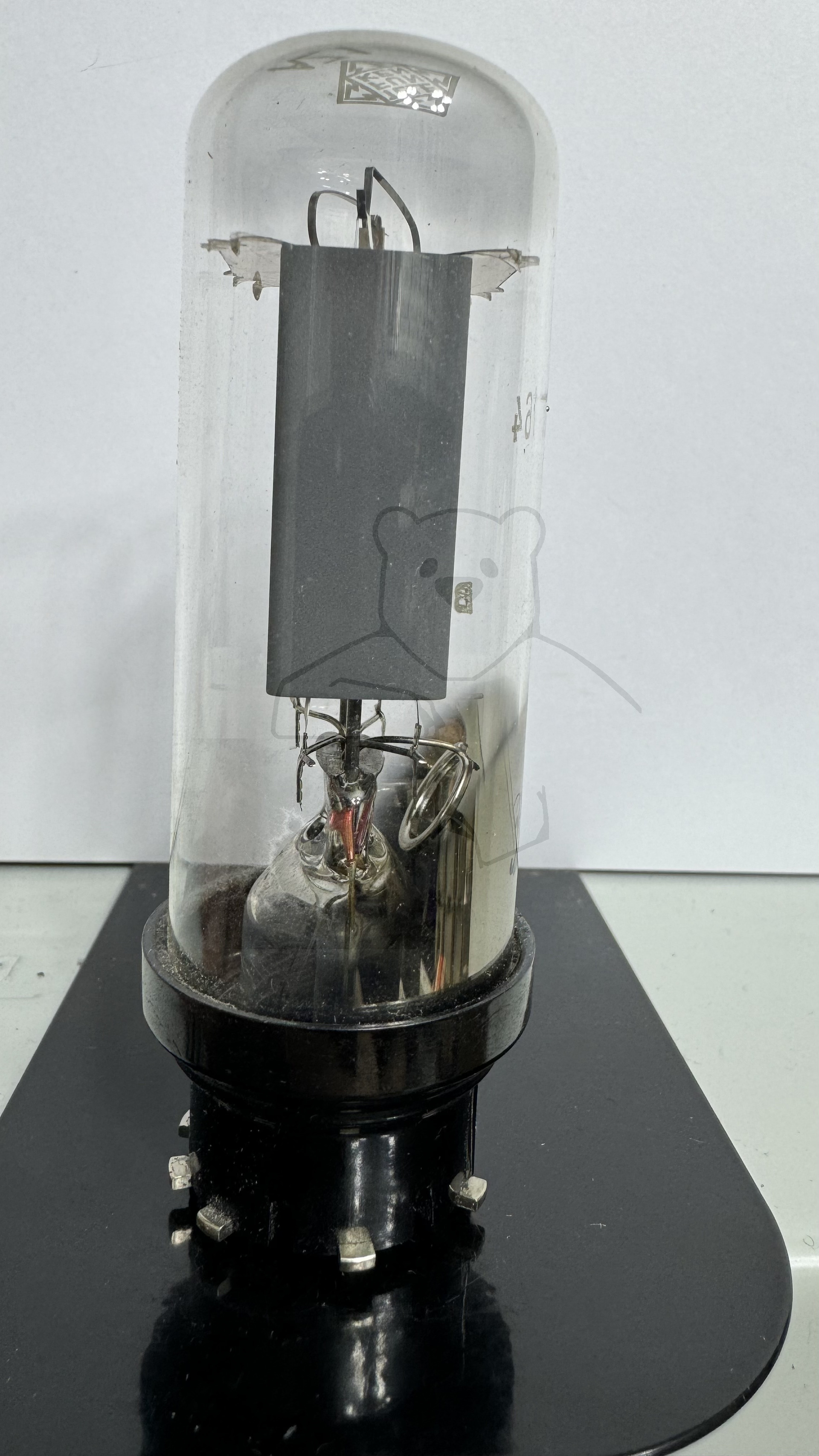

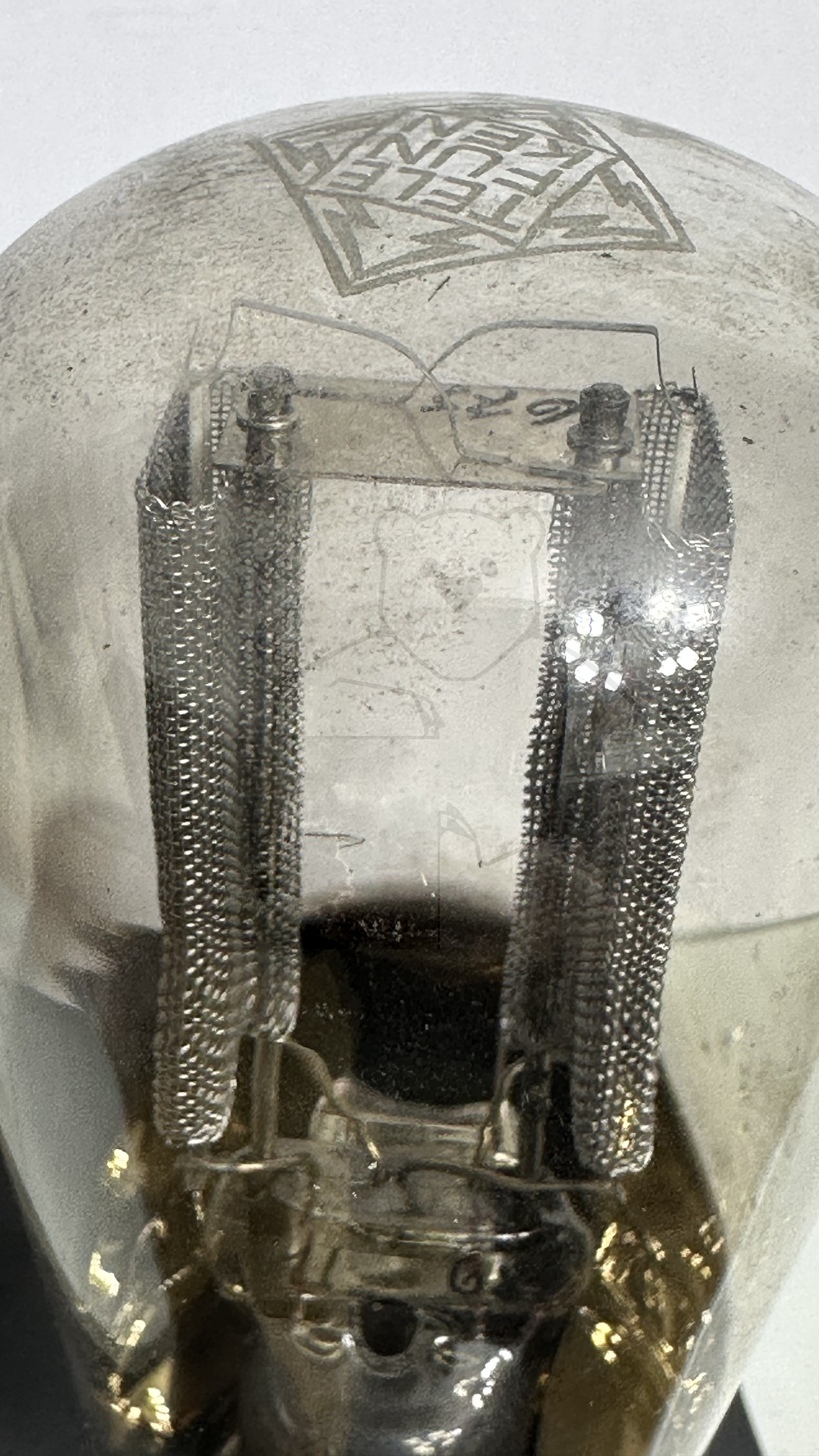

Daten und Bilder der Röhre: AZ1

🔎 Beschreibung der Röhre: AZ1

Name	AZ1
Vergleichsname	→ 4Z1 → VG5007
Heizspannung (Volt)	4
Heizstrom (Ampère)	1,1
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Zusätzliche Informationen
Letzte Änderung	14.08.2025 20:04:42

🔎 Beschreibung der Systeme für die Röhre: AZ1

	System 1
Kathode	2
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2	8
Leuchtschirm
Heizung	2, 3
Abschirmung
Funktion	→ Gleichrichter, Zweiweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

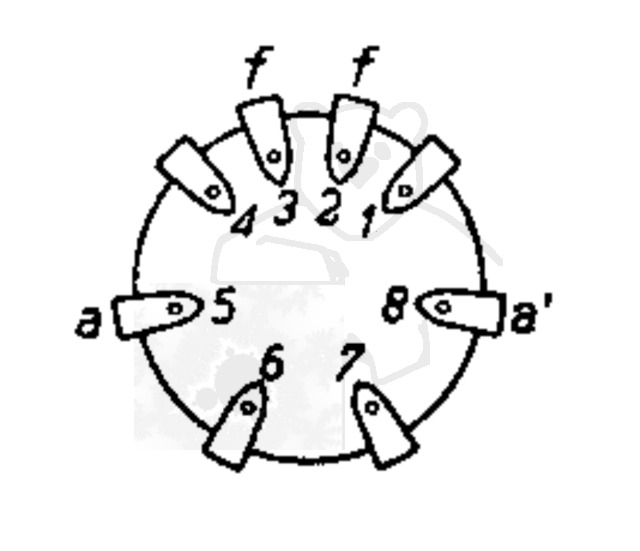

🔎 Sockelschaltung der AZ1

Bildquelle: Philips Datenblatt

🔎 YouTube Video zu AZ1

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/JO92YAzFPU0 (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: AZ1
Anwendung AZ1 Telefunken.pdf (1641 kB)
Anwendung AZ1.pdf (54 kB)
Datenblatt AZ1 Brimar [www.tubedata.info].pdf (85 kB)
Datenblatt AZ1 Miniwatt [www.tubedata.info].pdf (836 kB)
Datenblatt AZ1 Mullard [www.tubedata.info].pdf (111 kB)
Datenblatt AZ1 Philips.pdf (67 kB)
Datenblatt AZ1 RFT.pdf (52 kB)
Datenblatt AZ1 Tesla [www.tubedata.info].pdf (645 kB)
Datenblatt AZ1 Tungsram.pdf (88 kB)
Datenblatt AZ1.pdf (54 kB)
Pruefkarte AZ1 - Funke W19 Roehrenpruefer.pdf (150 kB)
Pruefkarte AZ1 - Neuberger RPM370 Roehrenmessgeraet.pdf (214 kB)
Pruefkarte AZ11 - Funke W19 Roehrenpruefer.pdf (155 kB)
