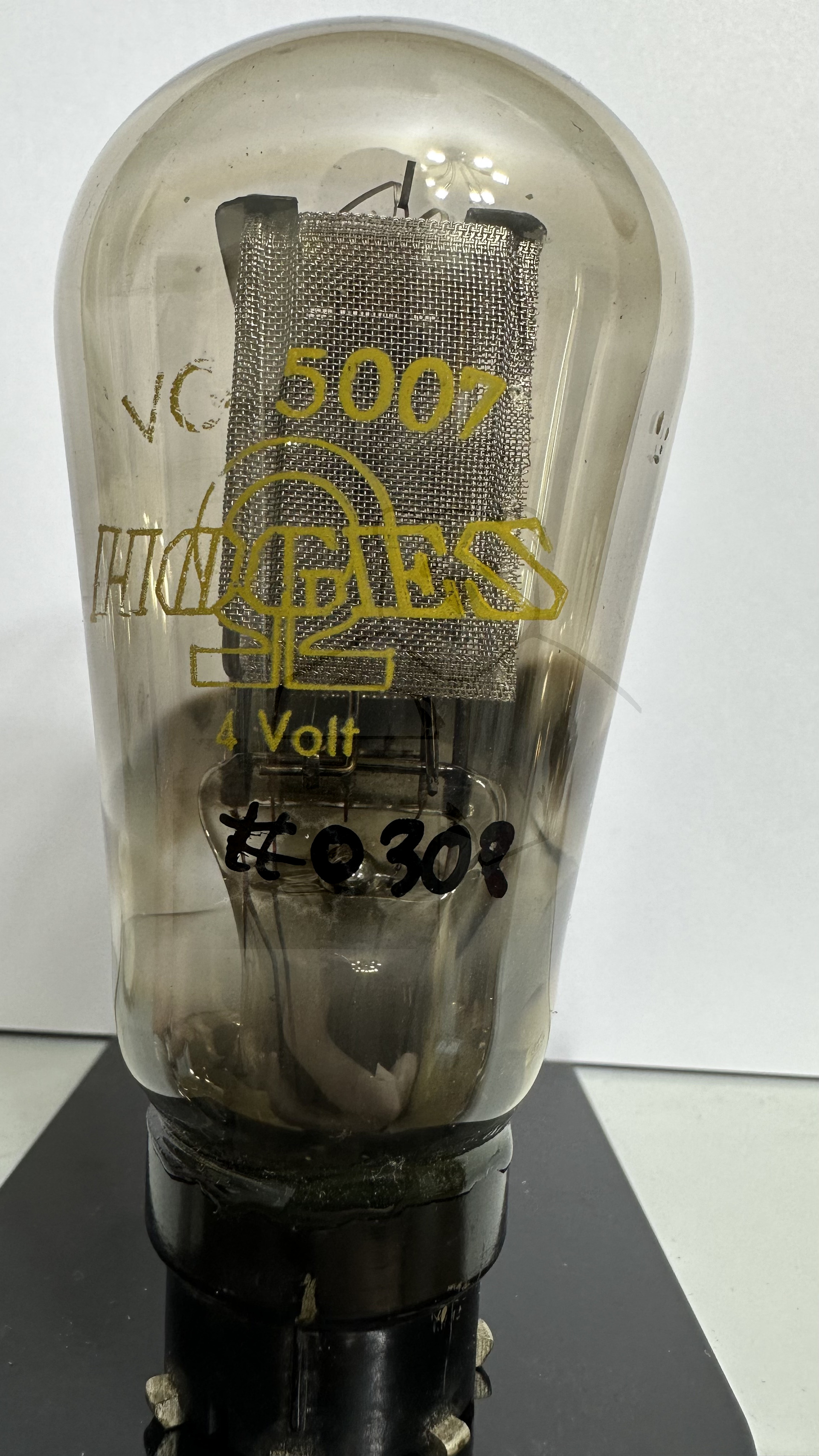

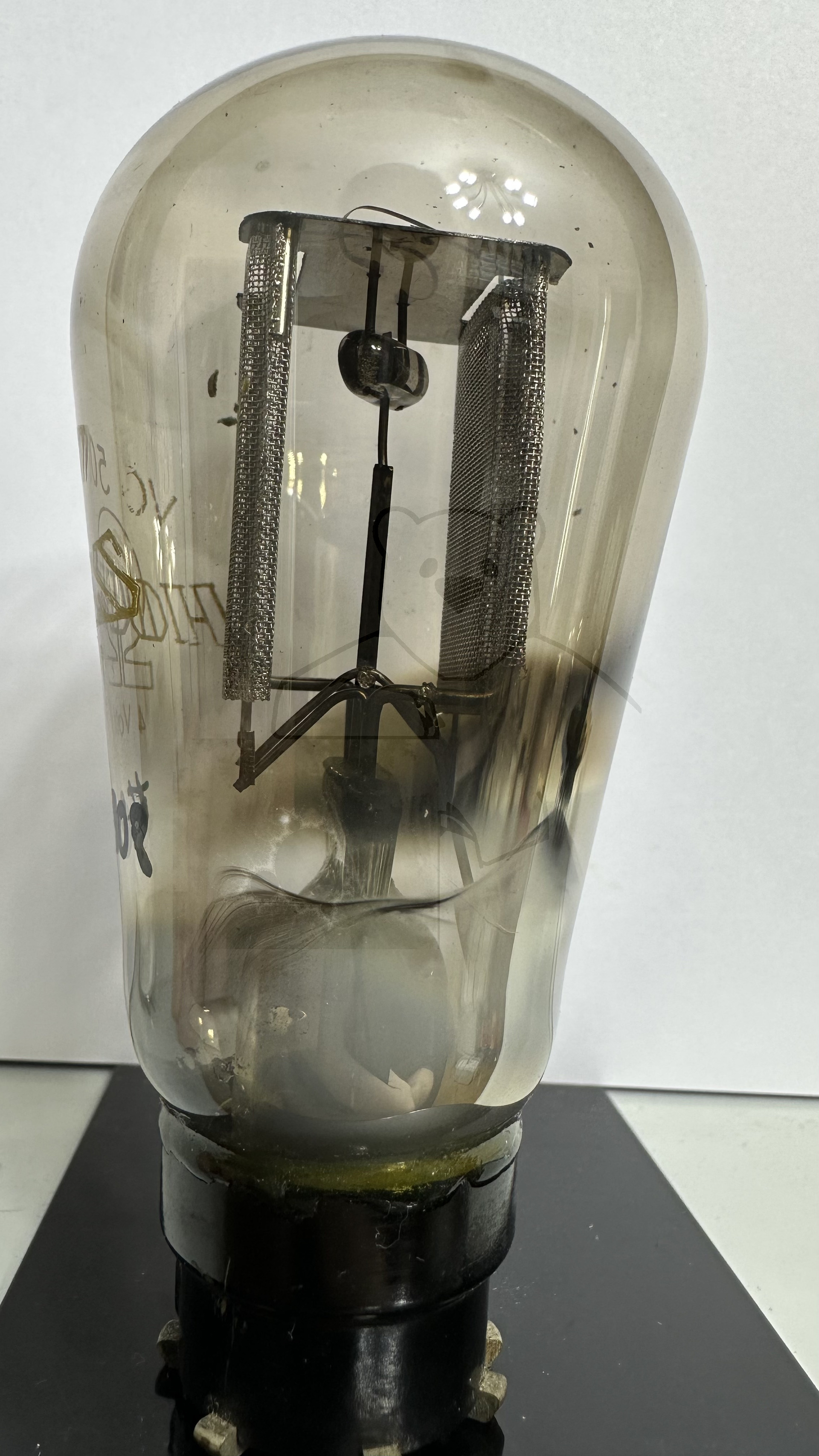

Daten und Bilder der Röhre: VG5007

🔎 Beschreibung der Röhre: VG5007

Name	VG5007
Vergleichsname	→ 4Z1 → AZ1
Heizspannung (Volt)	4
Heizstrom (Ampère)	1,1
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Zusätzliche Informationen
Letzte Änderung	11.06.2018 20:25:36

🔎 Beschreibung der Systeme für die Röhre: VG5007

	System 1
Kathode	2
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8
Anode 2	5
Leuchtschirm
Heizung	2, 3
Abschirmung
Funktion	→ Gleichrichter, Zweiweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

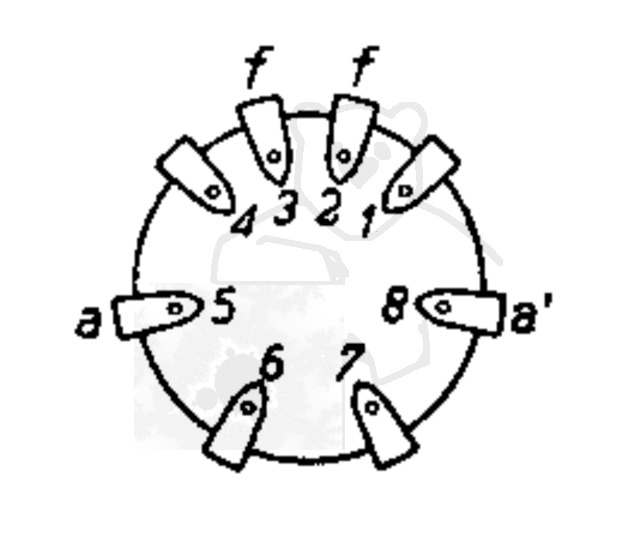

🔎 Sockelschaltung der VG5007

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: VG5007
Anwendung AZ1 Telefunken.pdf (1641 kB)
Datenblatt AZ1 Miniwatt [www.tubedata.info].pdf (836 kB)
Datenblatt AZ1 Philips.pdf (67 kB)
Datenblatt AZ1 RFT.pdf (52 kB)
Datenblatt AZ1 Tungsram.pdf (88 kB)
Datenblatt AZ1.pdf (54 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
