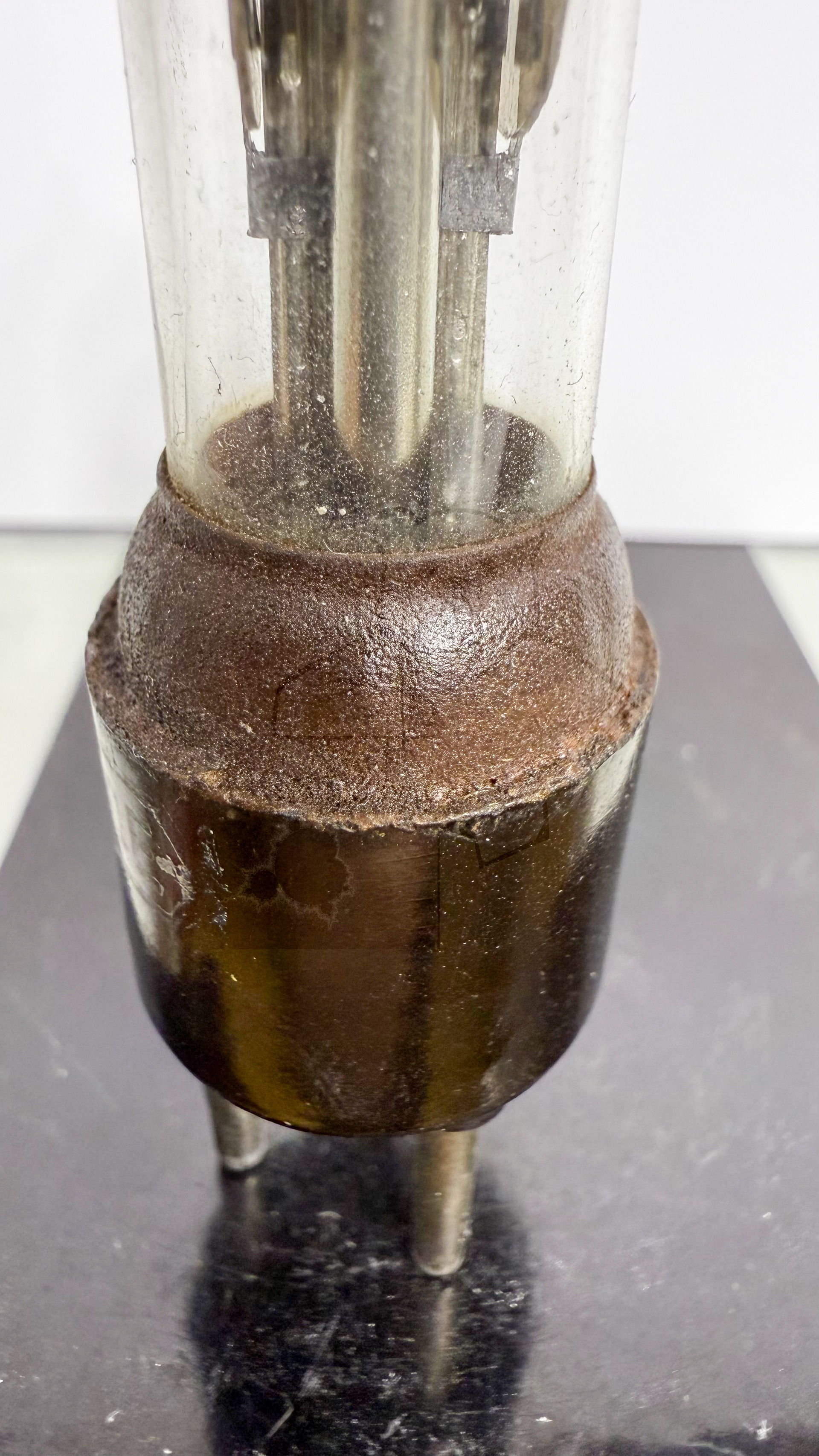

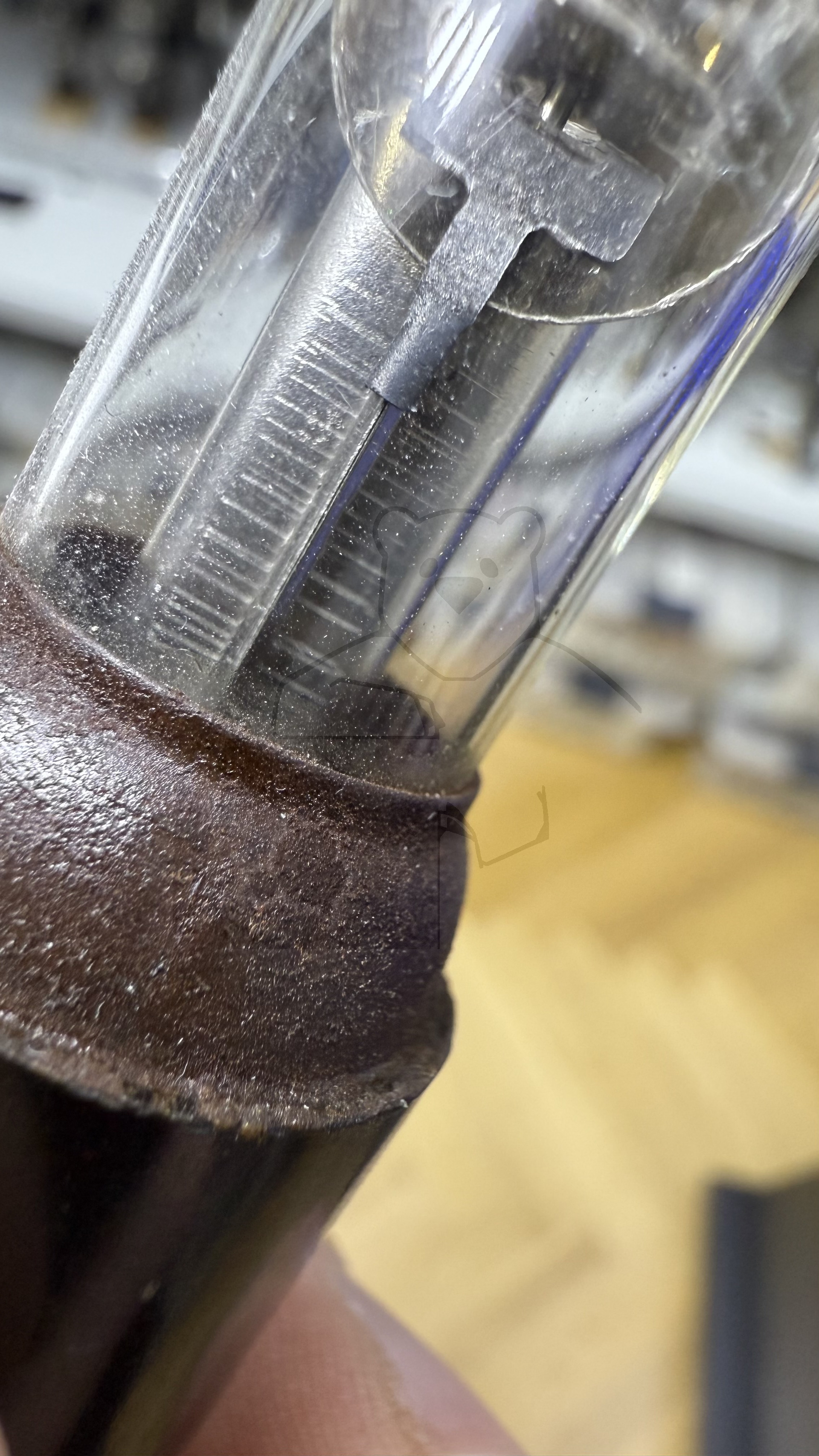

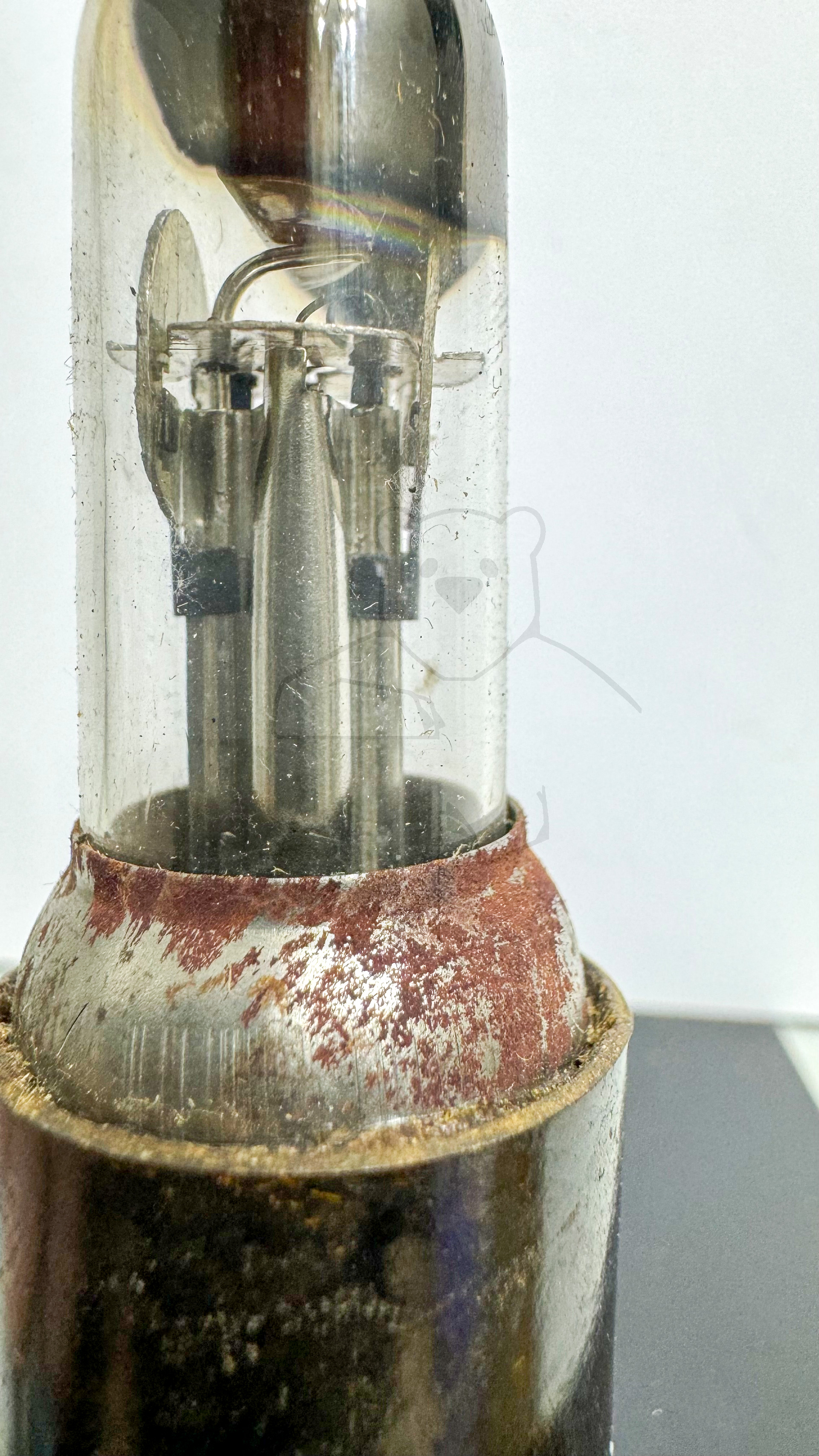

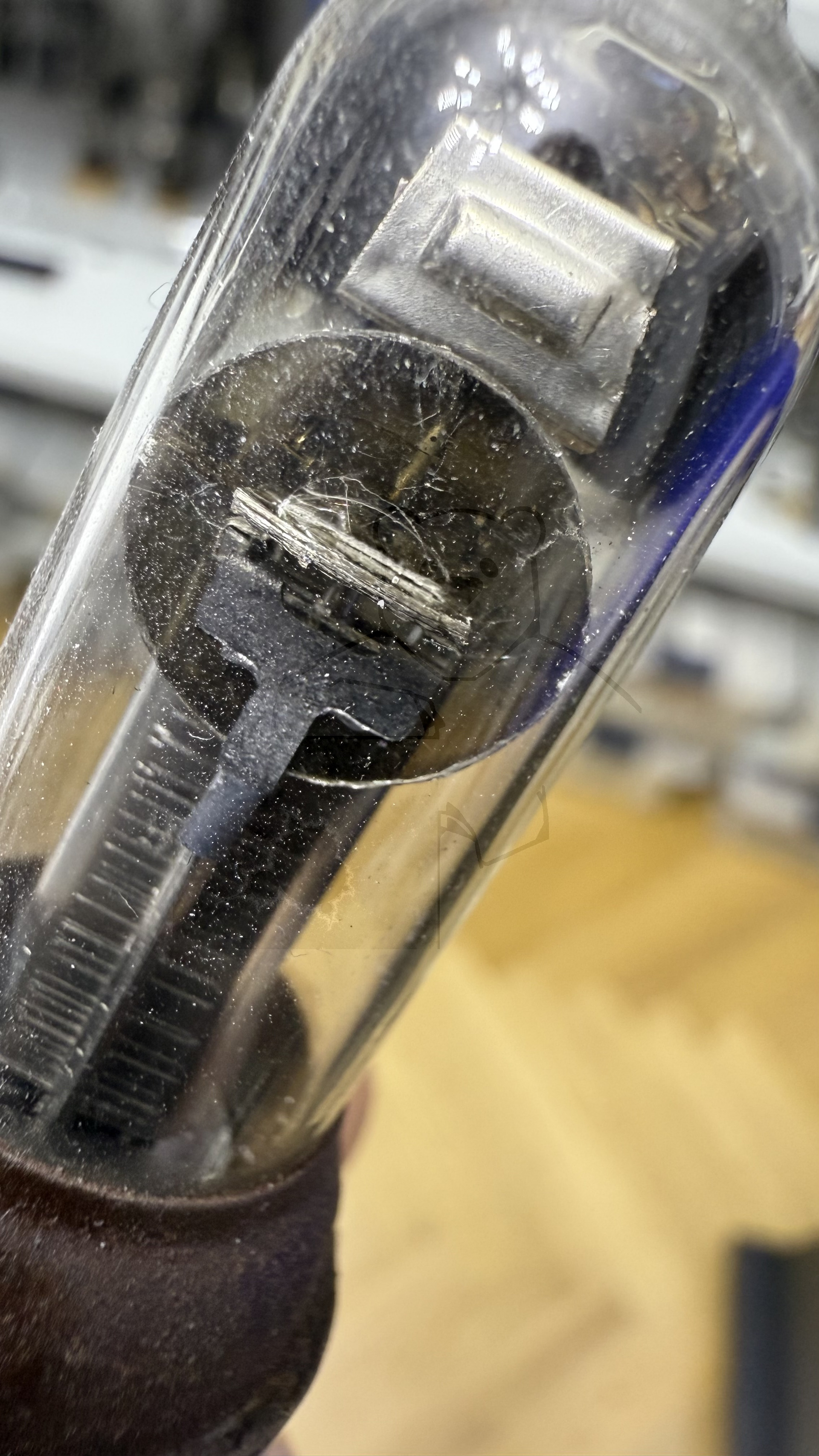

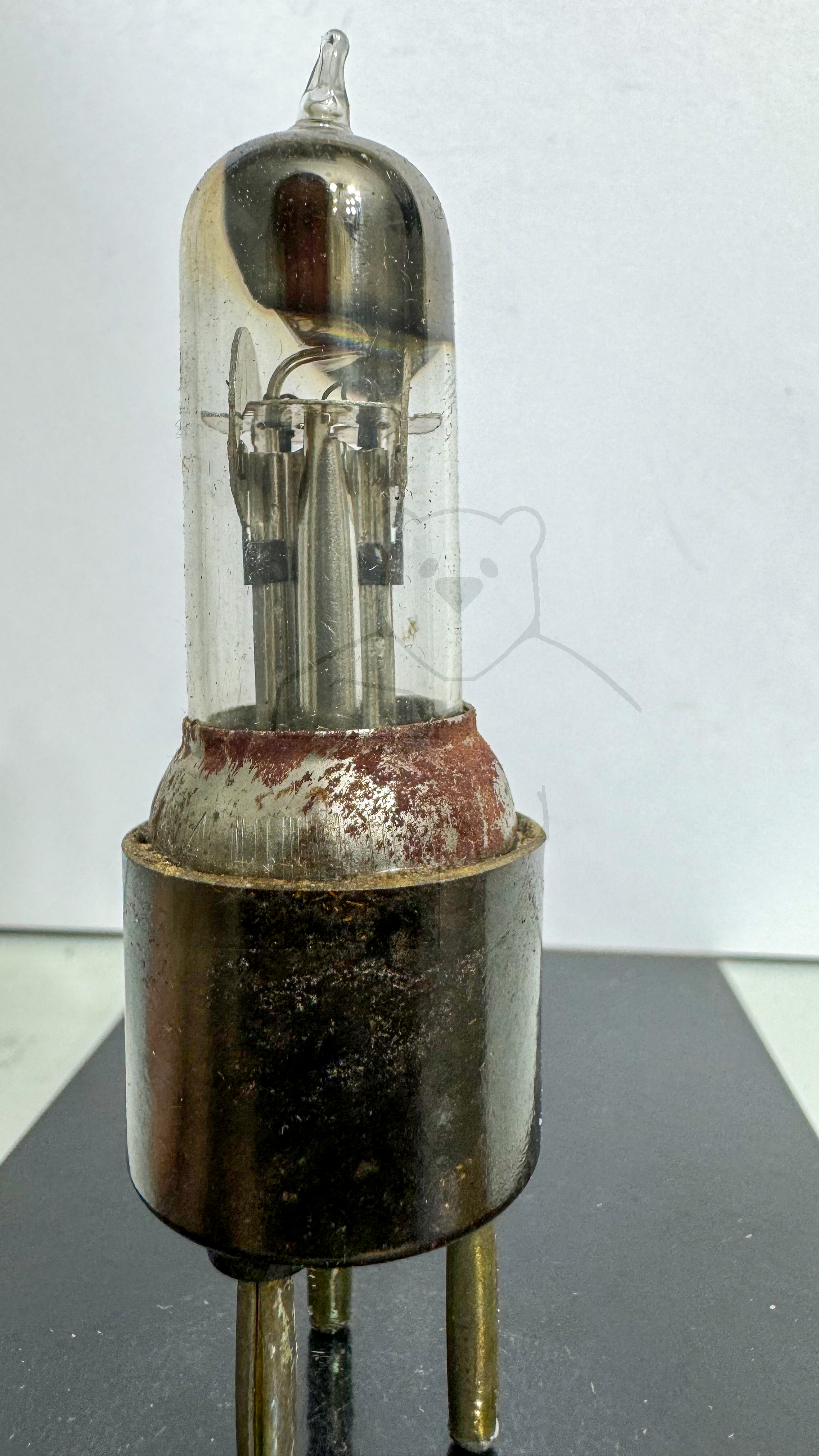

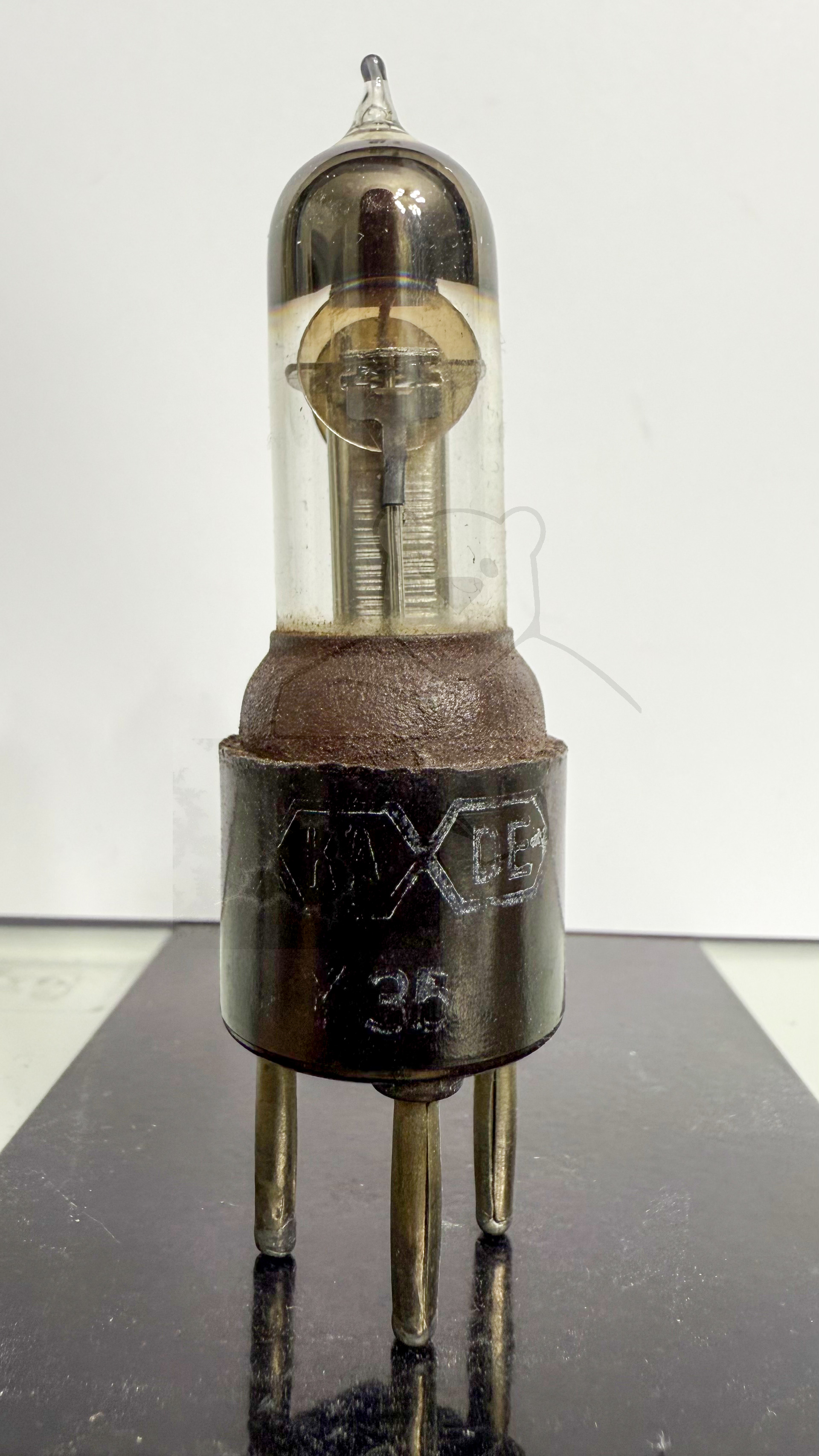

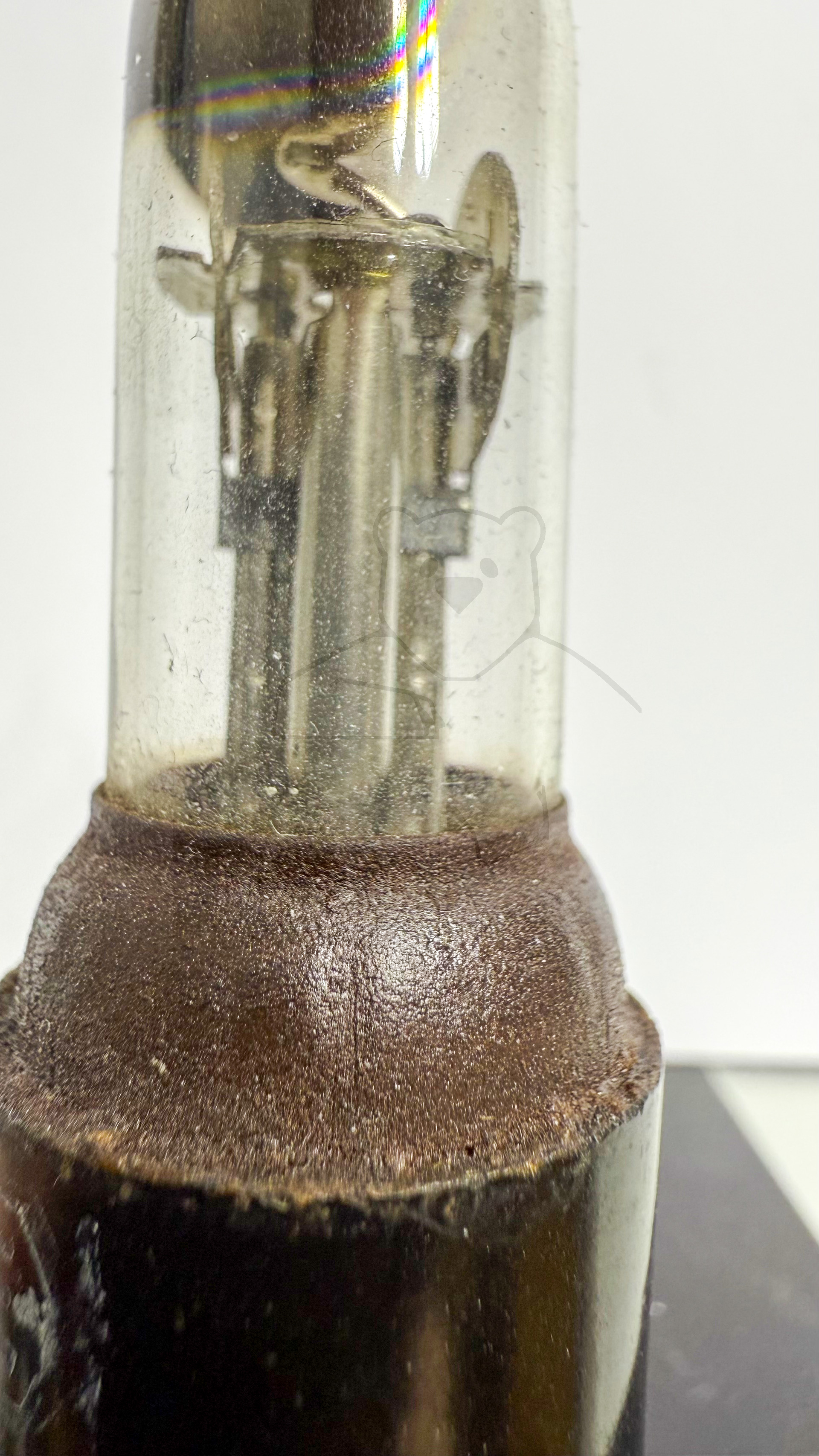

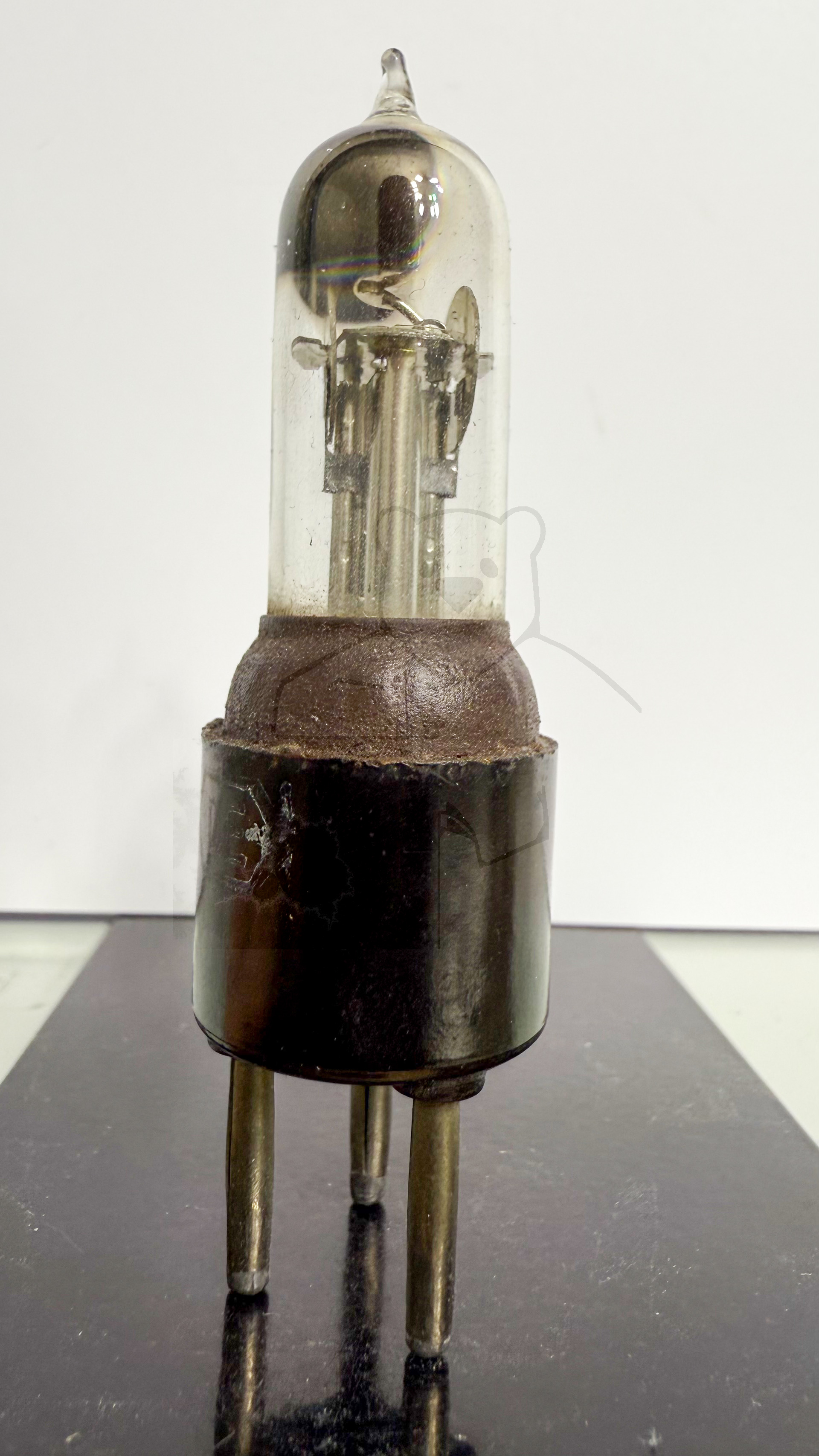

Daten und Bilder der Röhre: 4Y35

🔎 Beschreibung der Röhre: 4Y35

Name	4Y35
Vergleichsname	→ 1802 G354 G435 → RGN354 → V430
Heizspannung (Volt)	4
Heizstrom (Ampère)	0,3
Art der Heizung	Direkt

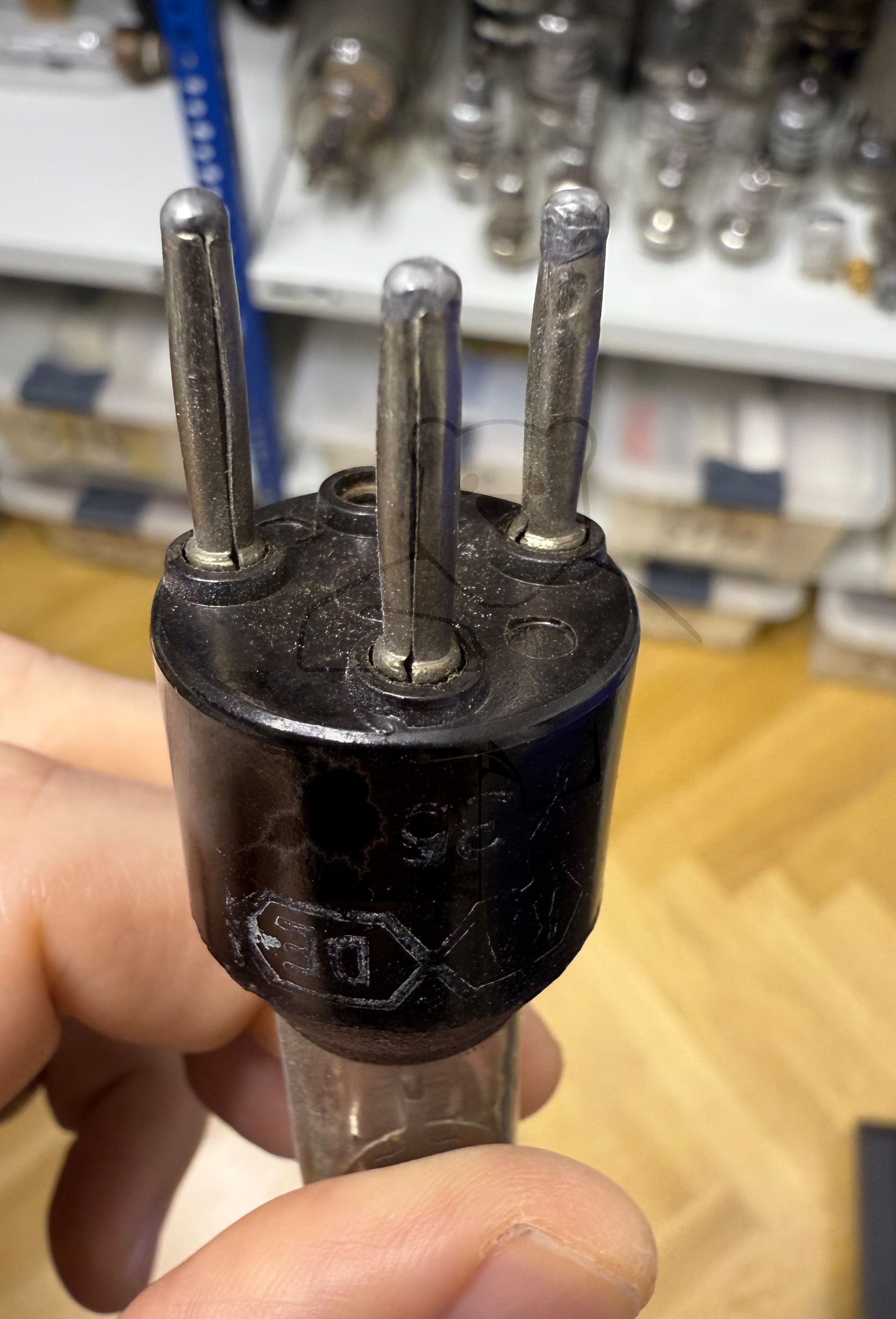

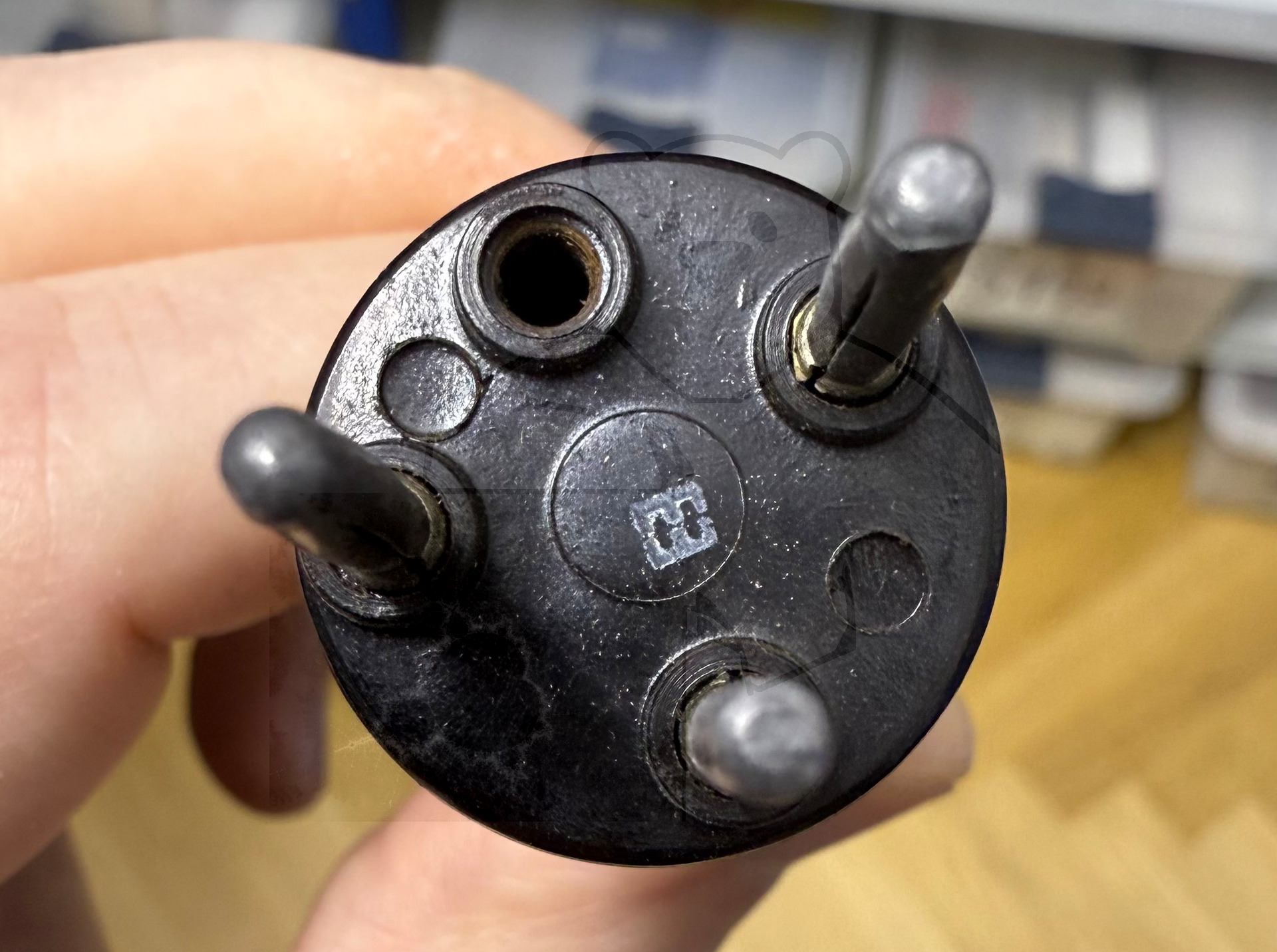

Röhren mit Sockel	→ Informationen zum Sockel: Europa, 3pol. → Liste aller Röhren mit: Europa, 3pol.

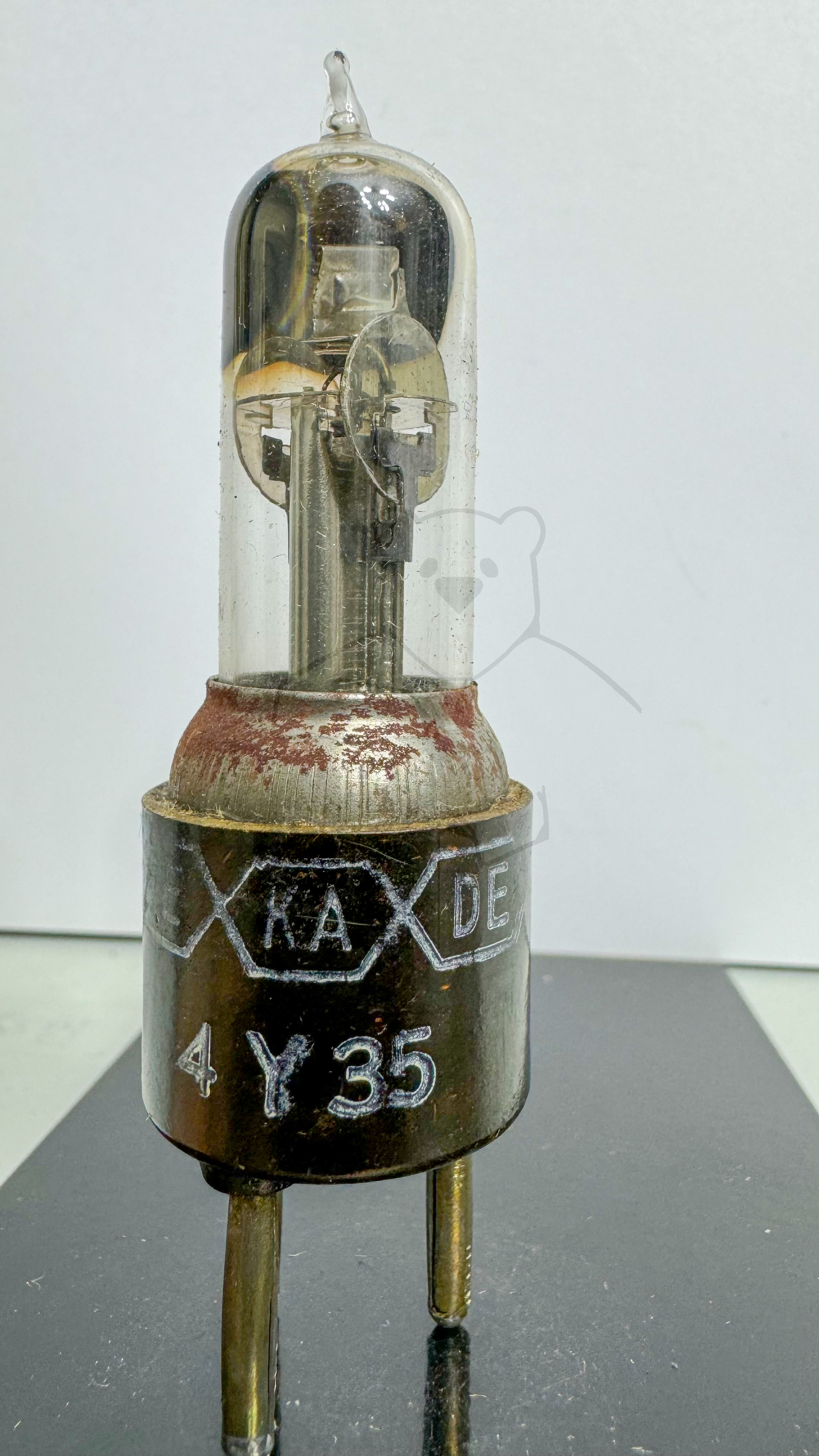

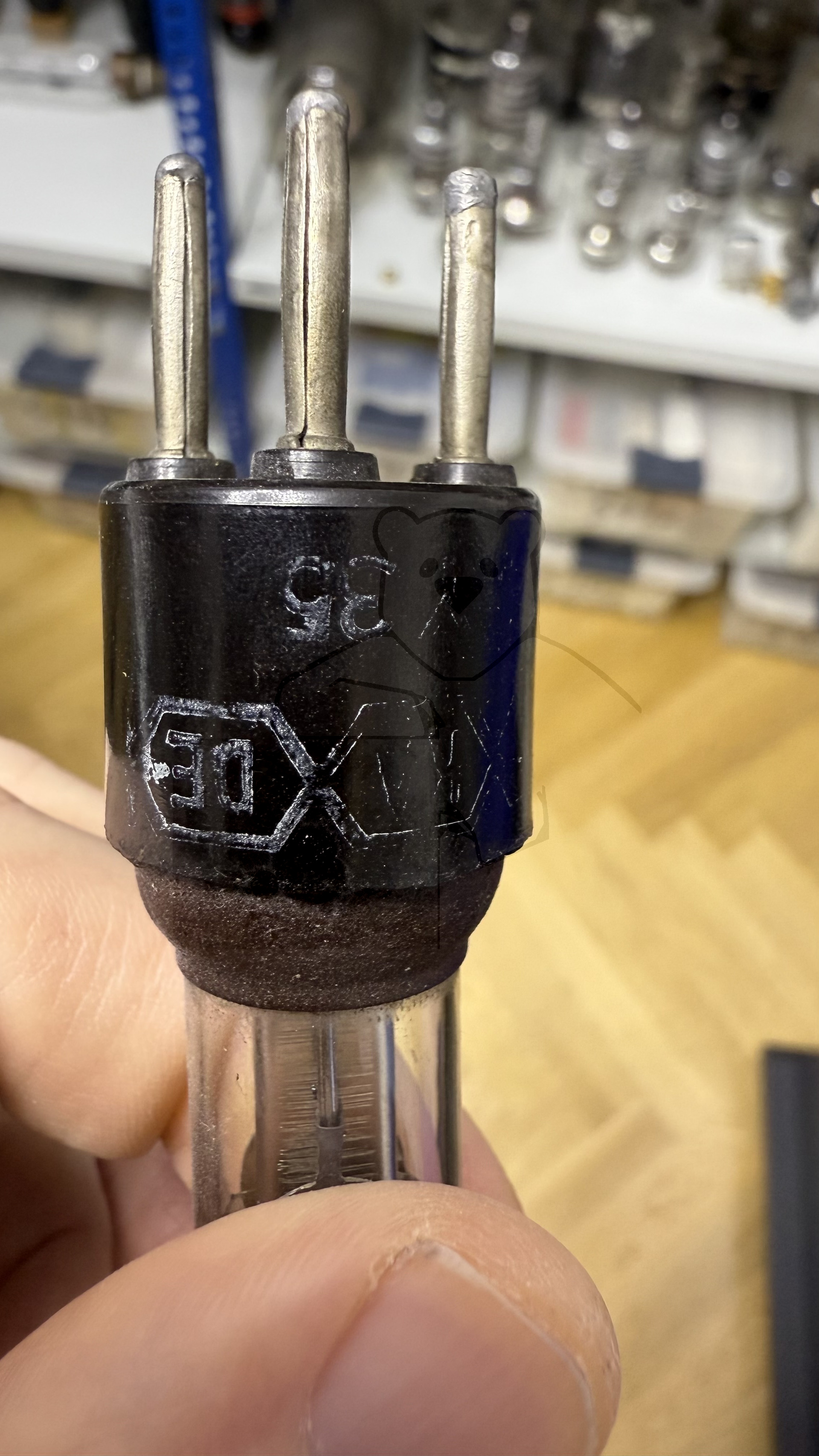

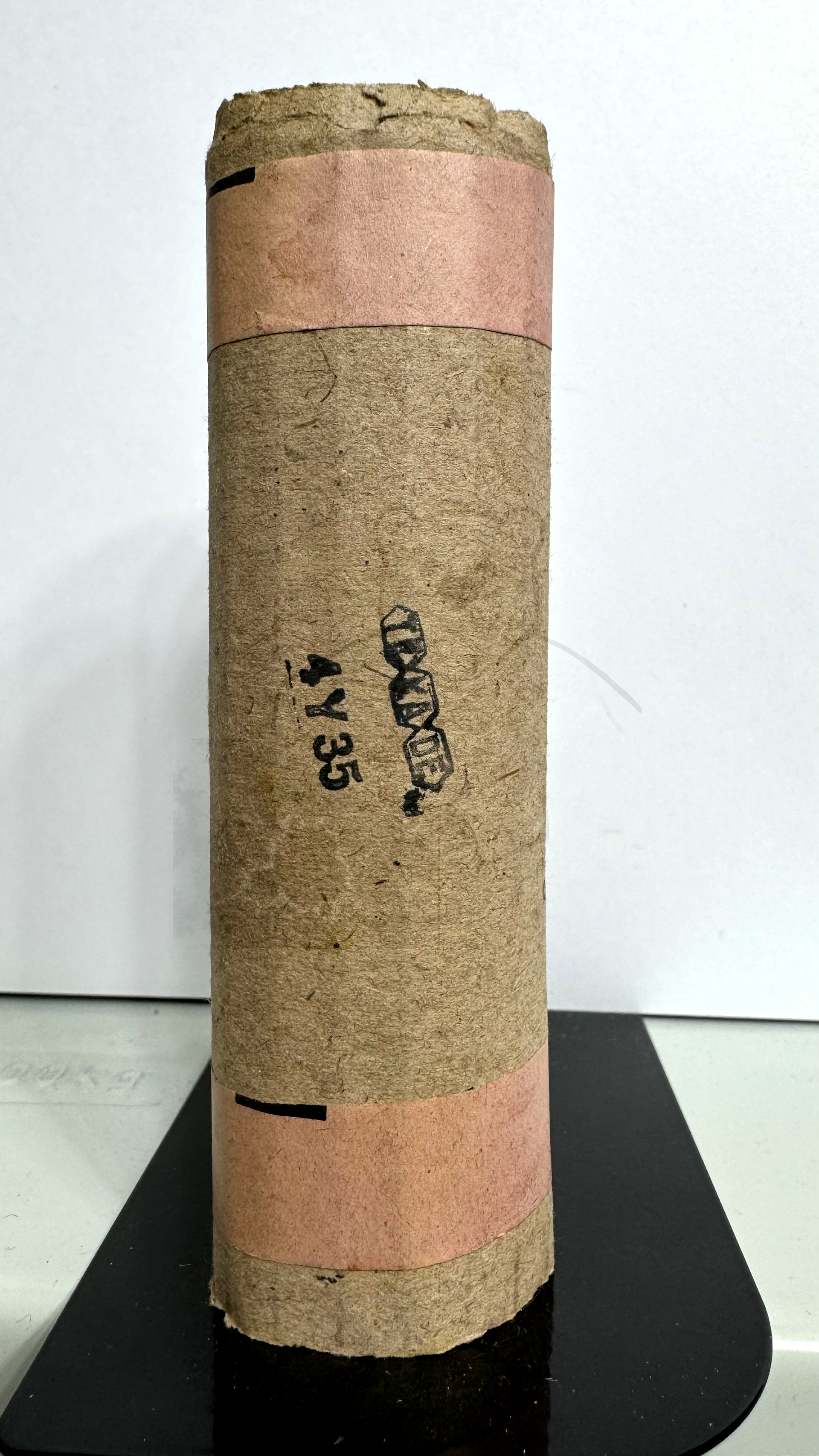

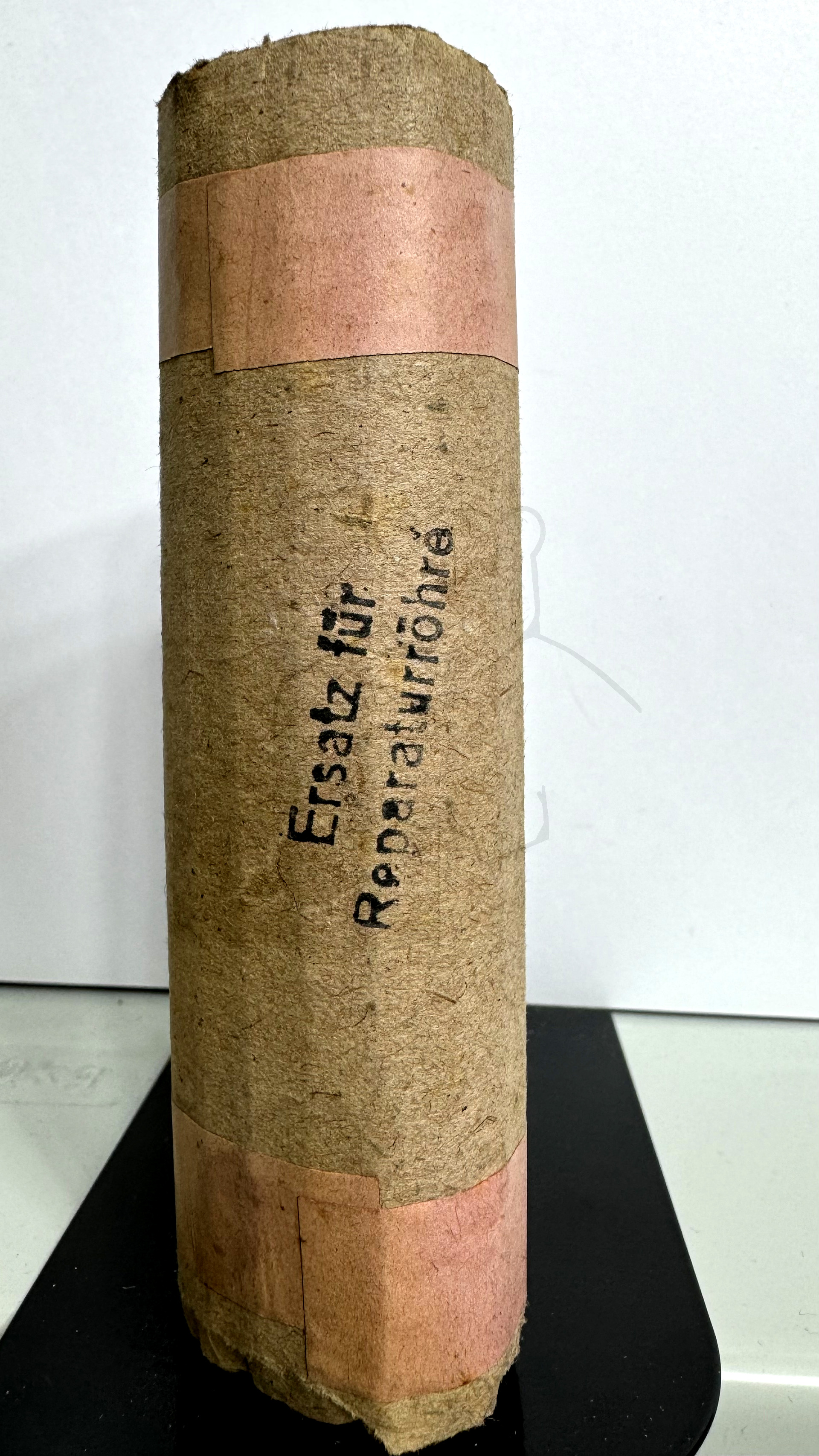

Zusätzliche Informationen	„Notröhre“ - Ersatz für Reparaturzwecke. Entspricht der → RGN354 Diese Röhre wurden direkt nach dem 2. Weltkrieg als „Notröhre“ produziert. Dafür wurden vorhandene Wehrmachtsröhren umgesockelt, ggf. auch die Heizfäden getauscht und neu beschriftet.
Letzte Änderung	28.09.2023 18:50:30

🔎 Beschreibung der Systeme für die Röhre: 4Y35

	System 1
Kathode	1
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Gleichrichter, Einweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

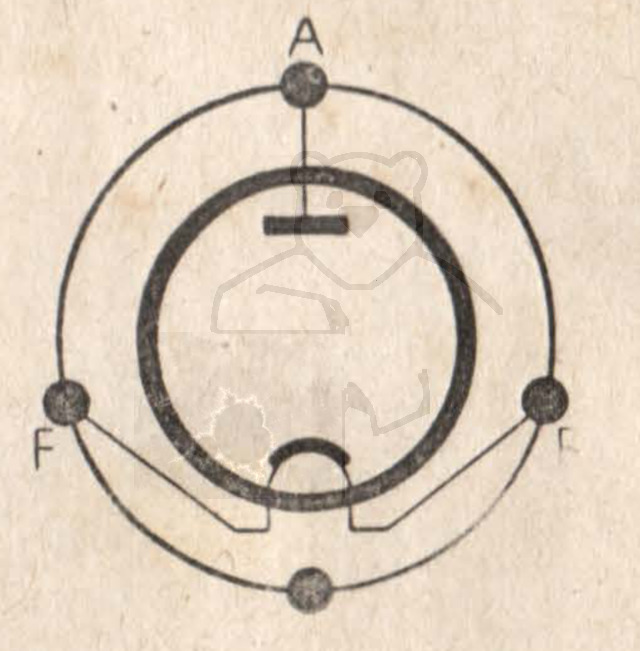

🔎 Sockelschaltung der 4Y35

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: 4Y35
Datenblatt RGN354 Telefunken Seite 1.pdf (758 kB)
Datenblatt RGN354 Telefunken Seite 2.pdf (35 kB)
