Daten und Bilder der Röhre: 1802

🔎 Beschreibung der Röhre: 1802

Name	1802
Vergleichsname	→ 4Y35 G354 G435 → RGN354 → V430
Heizspannung (Volt)	4
Heizstrom (Ampère)	0,3
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Europa, 3pol. → Liste aller Röhren mit: Europa, 3pol.
Zusätzliche Informationen
Letzte Änderung	28.09.2023 18:48:45

🔎 Beschreibung der Systeme für die Röhre: 1802

	System 1
Kathode	1
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Gleichrichter, Einweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

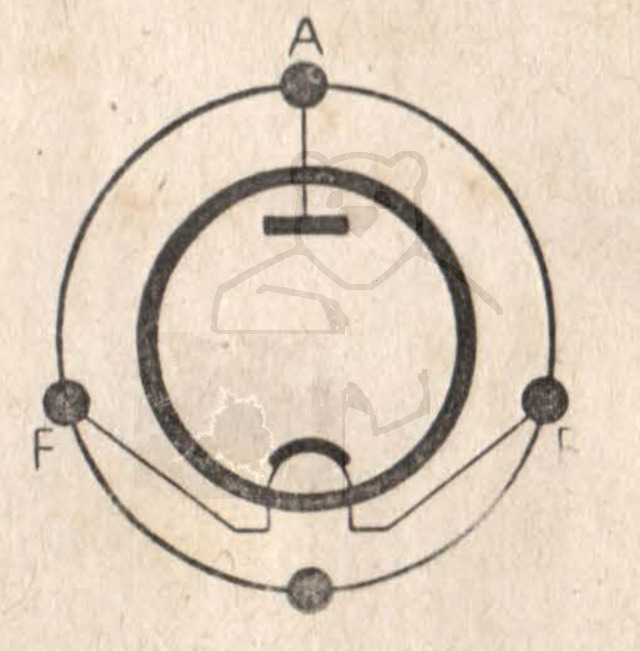

🔎 Sockelschaltung der 1802

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: 1802
Datenblatt 1802 Philips [www.tubedata.info].pdf (65 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
