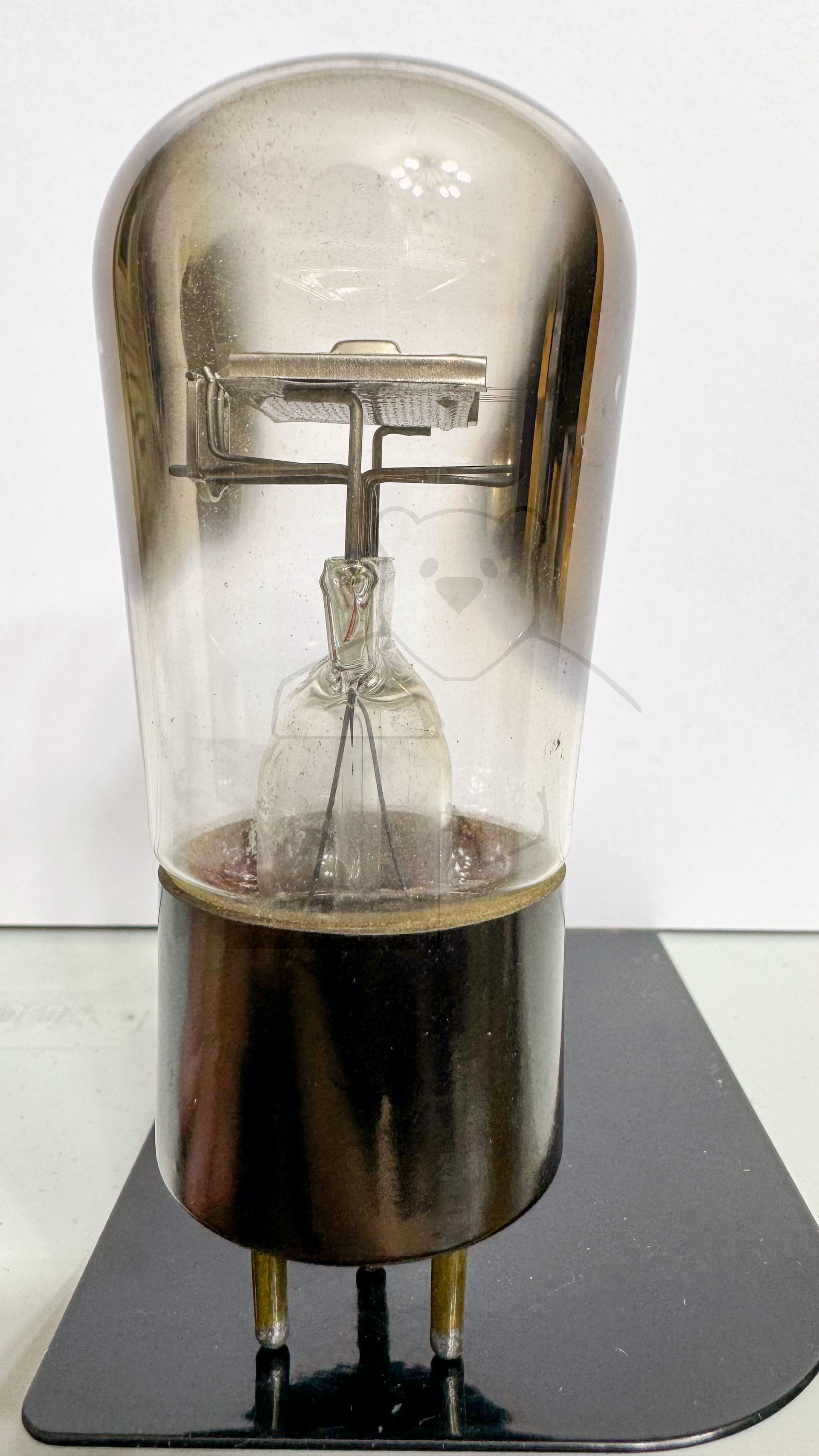

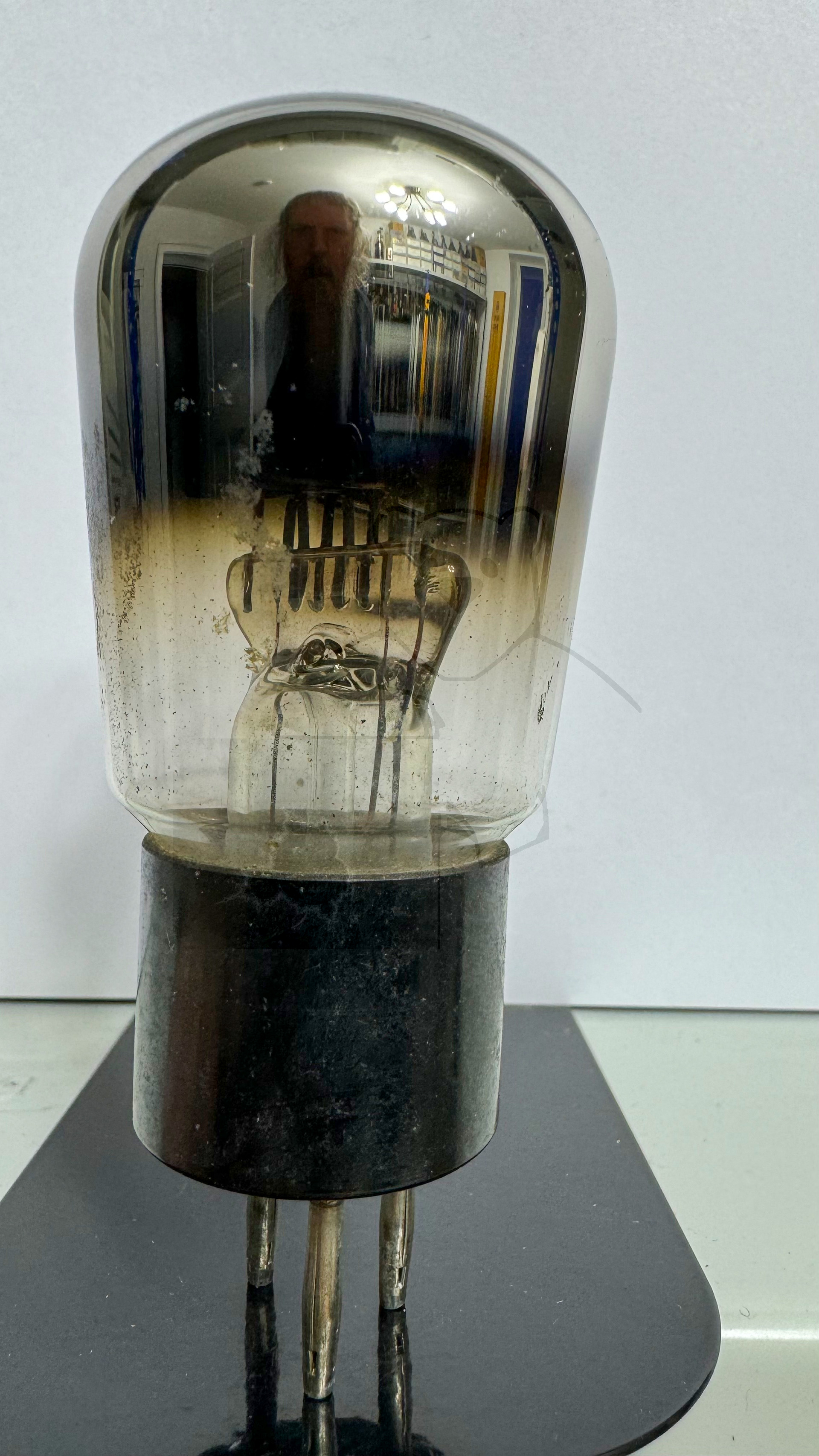

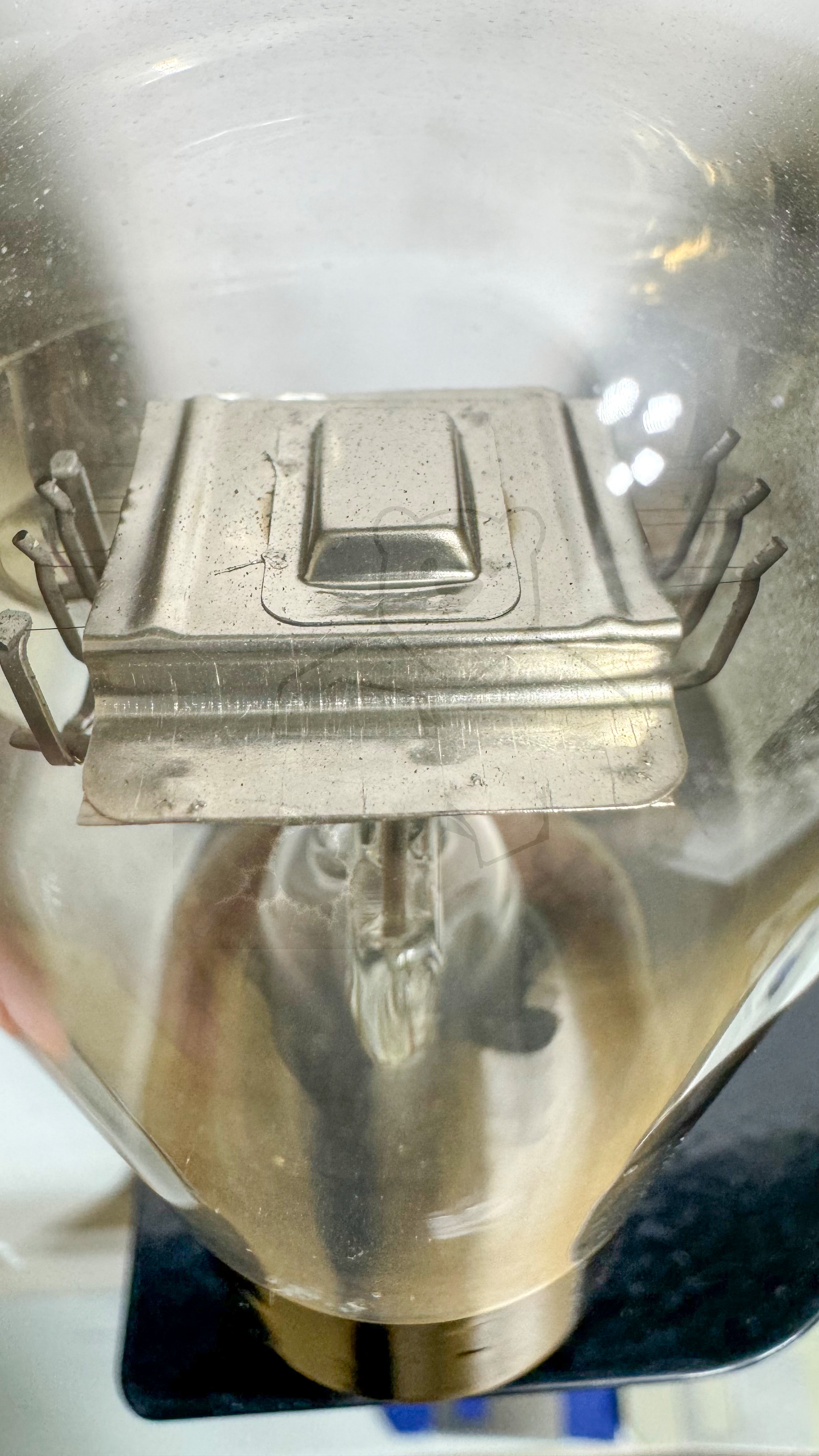

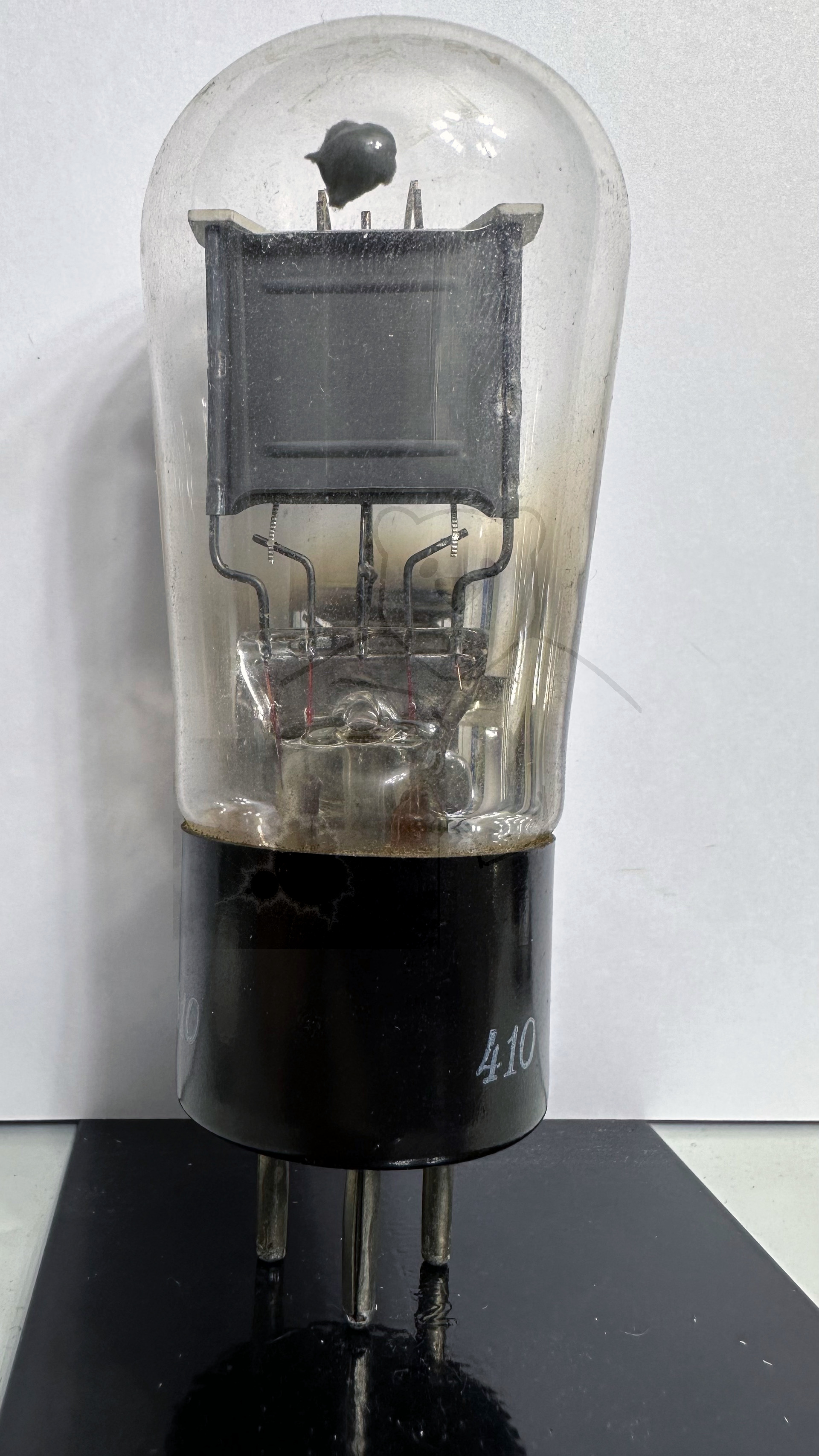

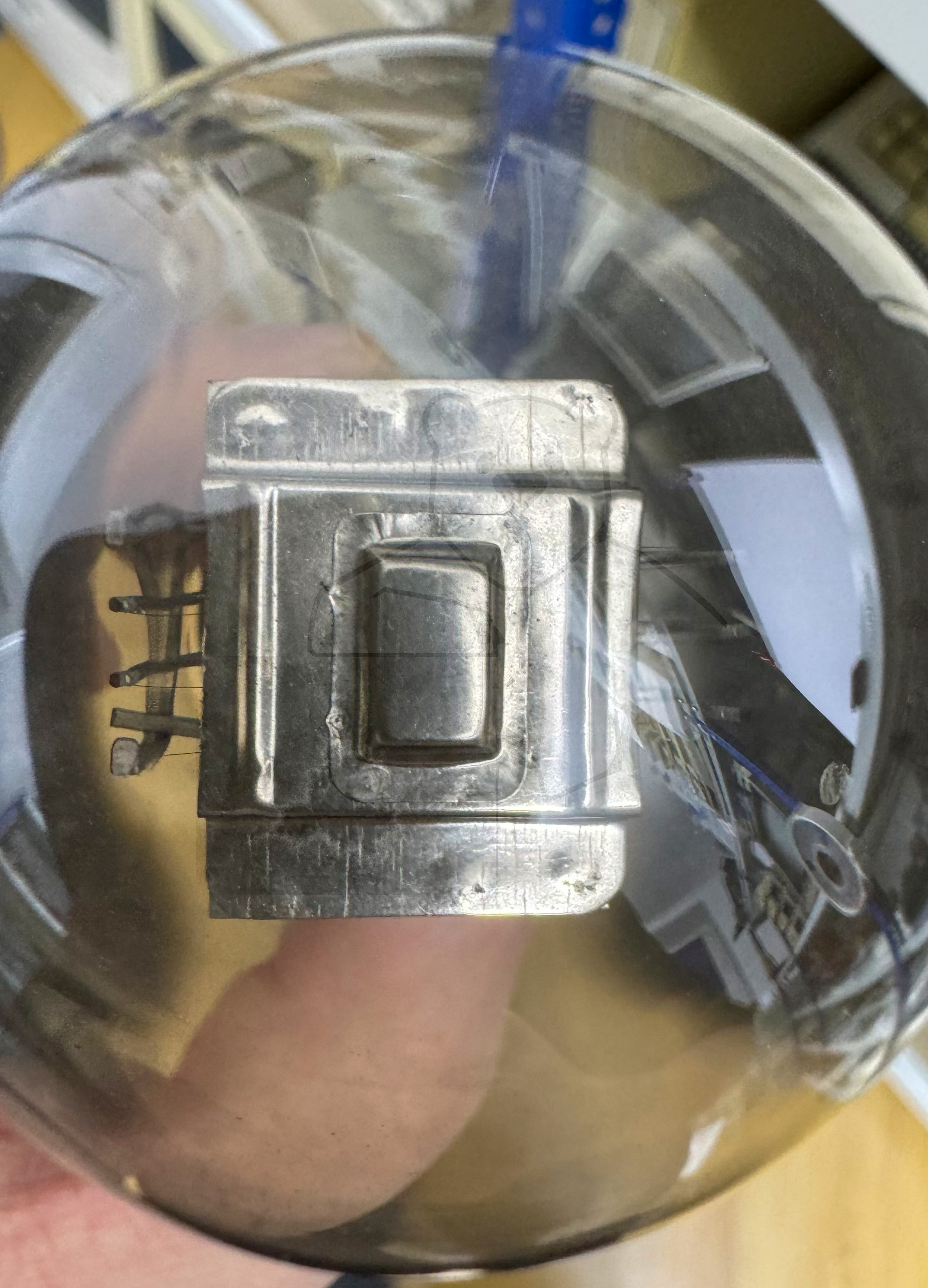

Daten und Bilder der Röhre: RGN354

🔎 Beschreibung der Röhre: RGN354

Name	RGN354
Vergleichsname	→ 1802 → 4Y35 G354 G435 → V430
Heizspannung (Volt)	4
Heizstrom (Ampère)	0,3
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Europa, 3pol. → Liste aller Röhren mit: Europa, 3pol.
Zusätzliche Informationen
Letzte Änderung	28.09.2023 18:51:53

🔎 Beschreibung der Systeme für die Röhre: RGN354

	System 1
Kathode	1
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Gleichrichter, Einweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

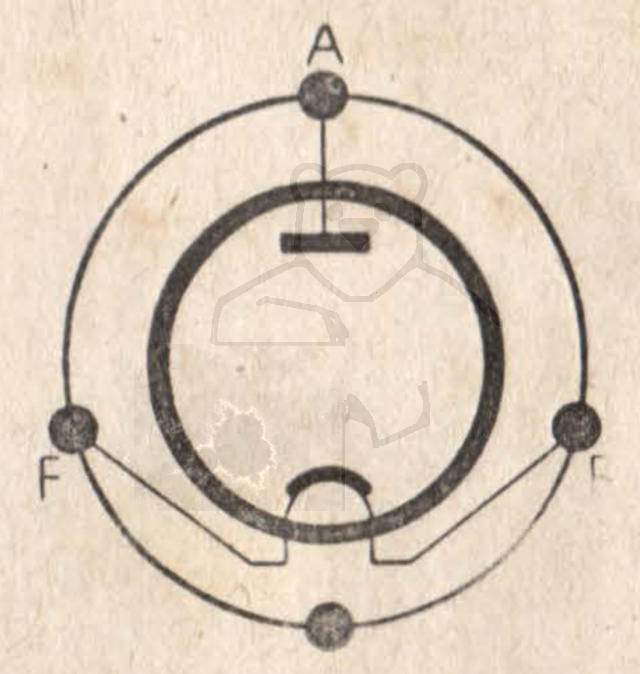

🔎 Sockelschaltung der RGN354

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: RGN354
Datenblatt RGN354 Telefunken Seite 1.pdf (758 kB)
Datenblatt RGN354 Telefunken Seite 2.pdf (35 kB)
Datenblatt RGN354 Telefunken.pdf (393 kB)
Pruefkarte RGN354 - Neuberger RPM370 Roehrenmessgeraet.pdf (201 kB)
Pruefkarte RGN354 G354 G425 V430 V475 1810 373 - Funke W19 Roehrenpruefer.pdf (145 kB)
