Daten und Bilder der Röhre: 4F7

🔎 Beschreibung der Röhre: 4F7 Inventarnummer: 06454

Name	→ 4F7
Vergleichsname	→ AF3 → AF7
Hersteller	→ TeKaDe
Heizspannung (Volt)	4
Heizstrom (Ampère)	0,65
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Informationen Röhrentyp	„Notröhre“ - Ersatz für Reparaturzwecke. Entspricht der → AF7, das Ursprüngliche Röhrensystem war eine → RV12P4000. Diese Röhre wurden direkt nach dem 2. Weltkrieg als „Notröhre“ produziert. Dafür wurden vorhandene Wehrmachtsröhren umgesockelt, ggf. auch die Heizfäden getauscht und neu beschriftet.
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer

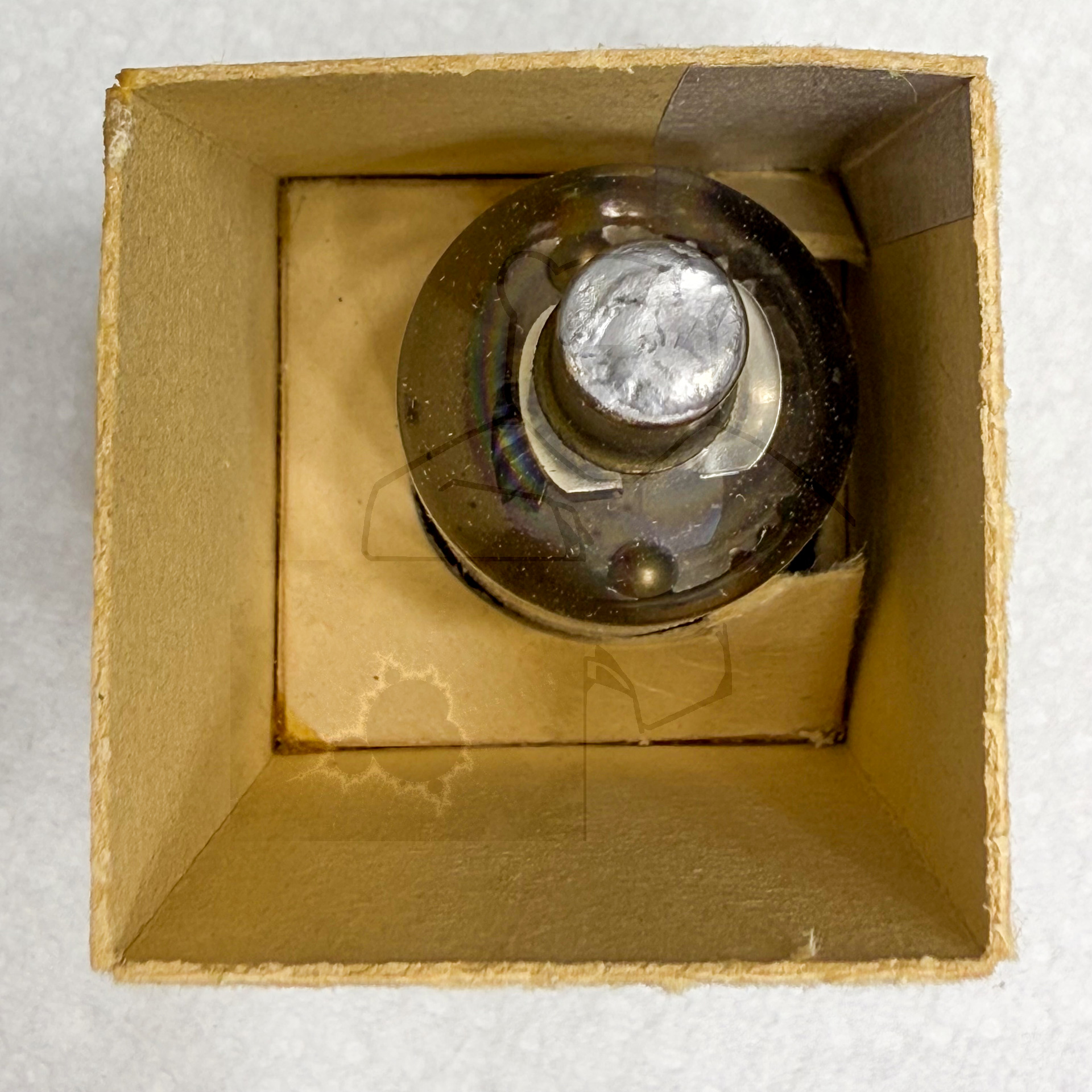

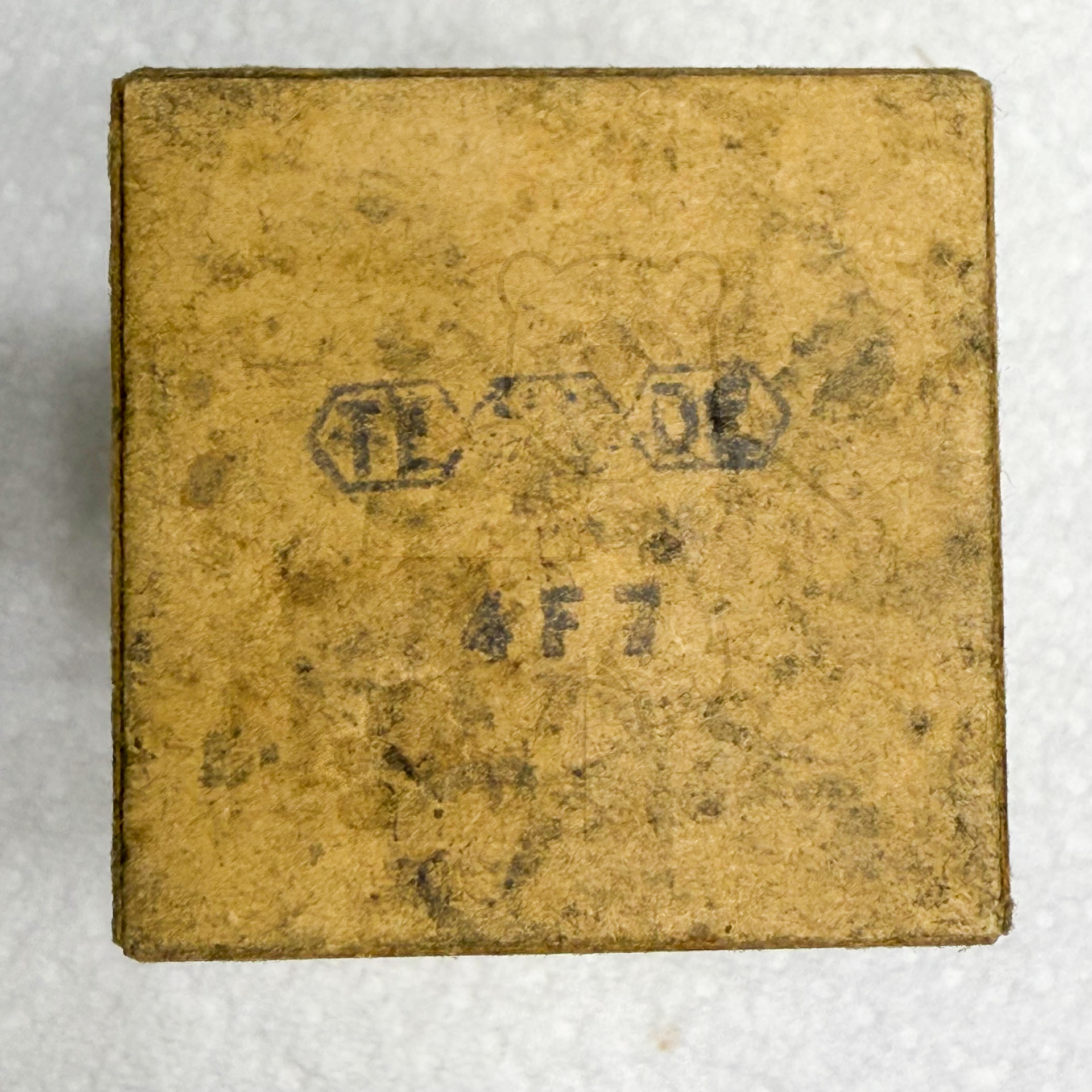

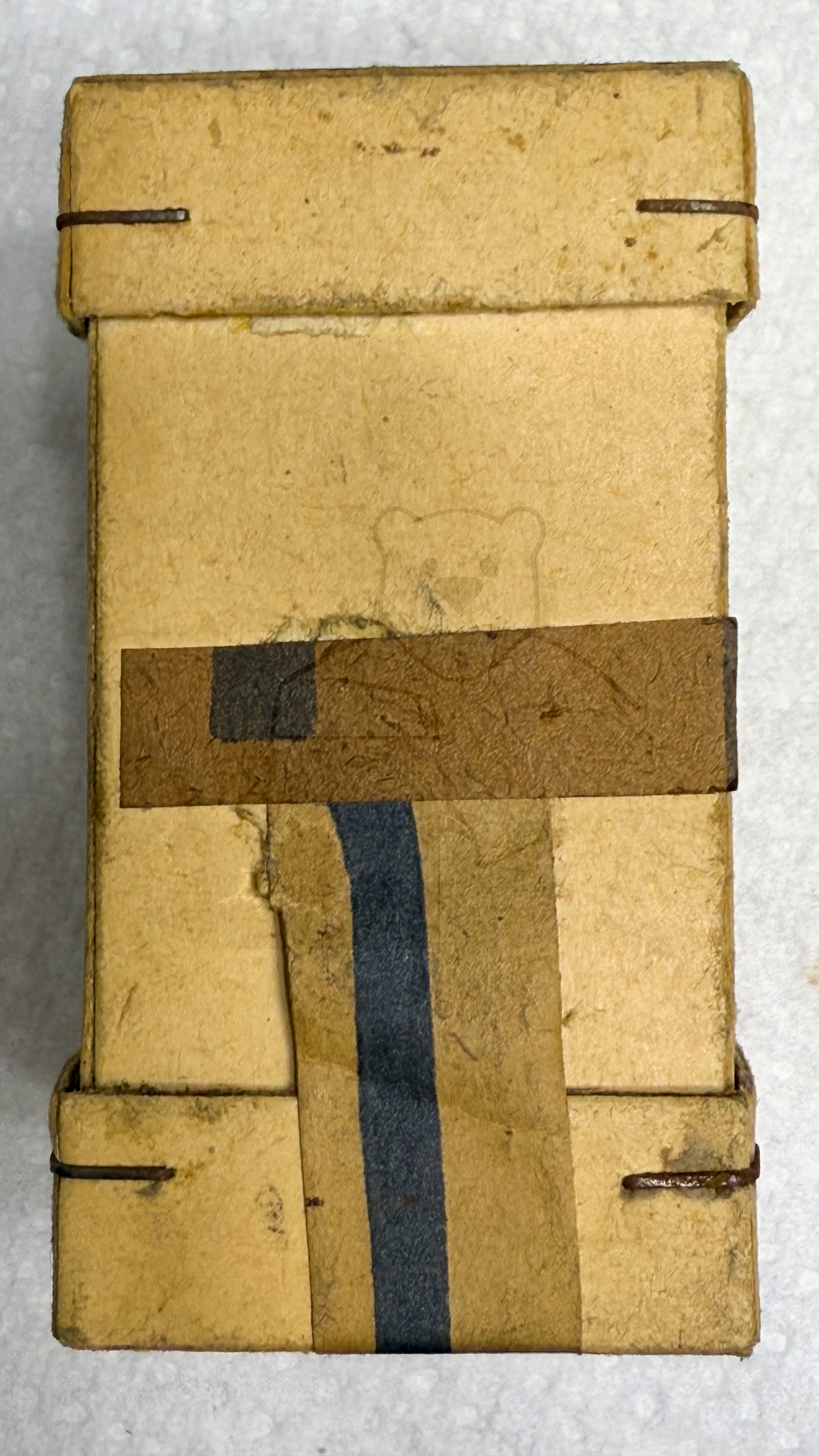

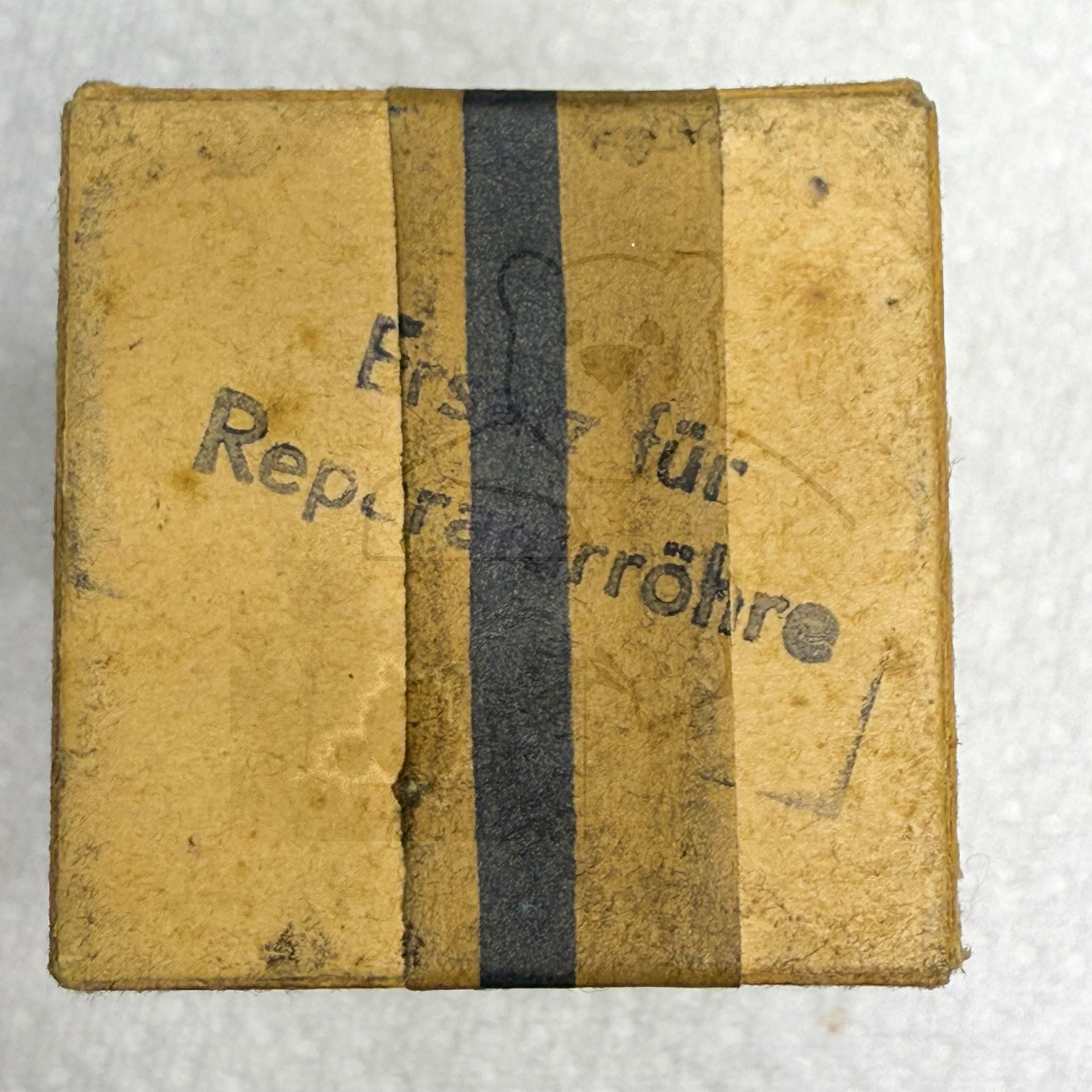

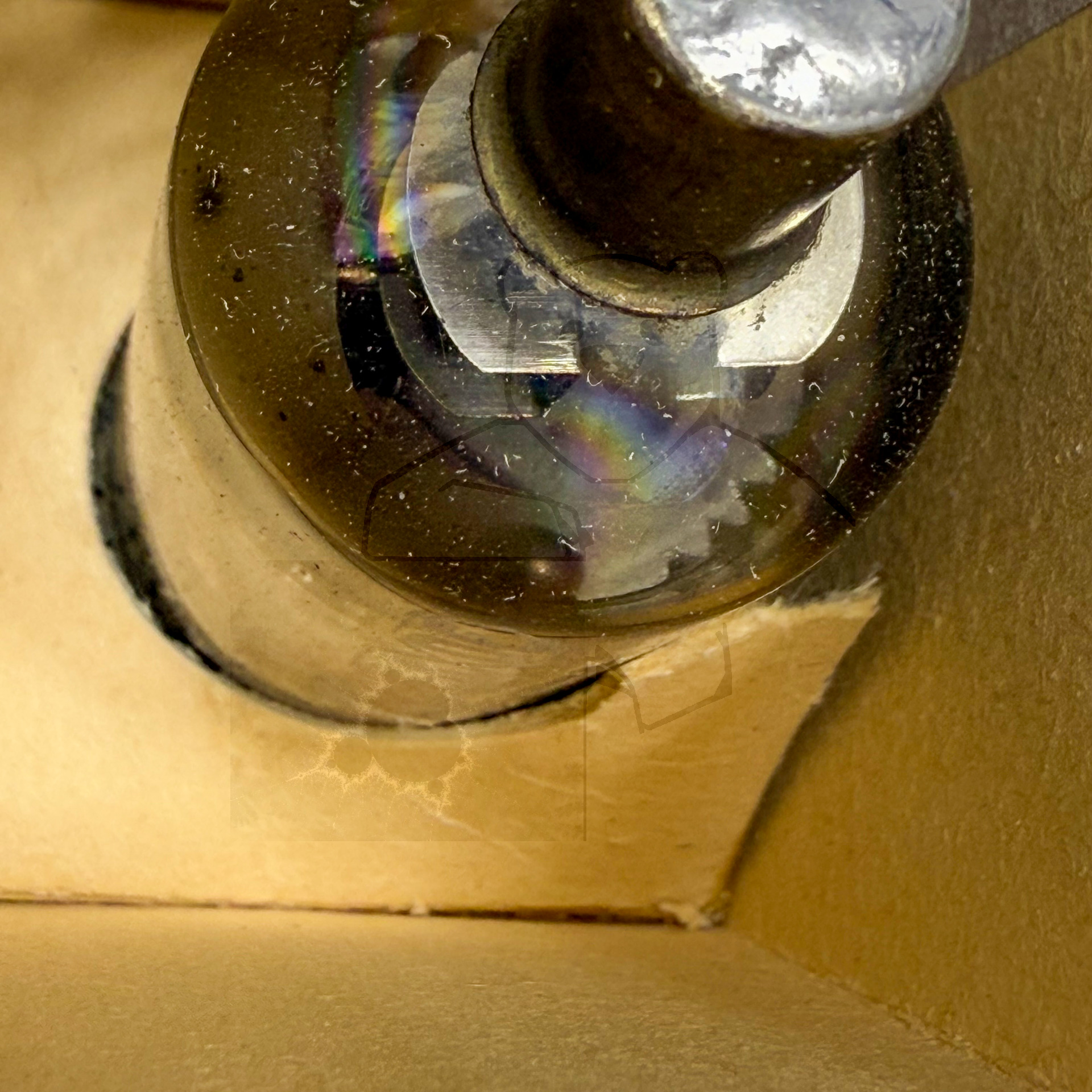

Verpackung	Versiegelte Originalverpackung
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S42c

🔎 Beschreibung der Systeme für die Röhre: 4F7

	System 1
Kathode	4
Gitter 1	Kappe
Gitter 2	7
Gitter 3	5
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung	1
Funktion	→ Hochfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

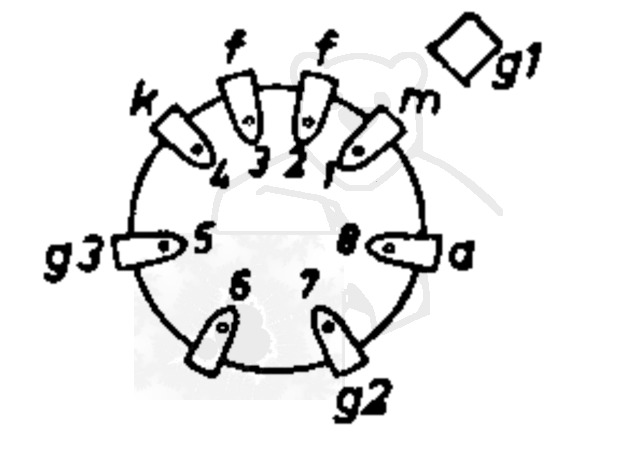

🔎 Sockelschaltung der 4F7

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: 4F7
Datenblatt 4F7 AF7 Philips.pdf (58 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
