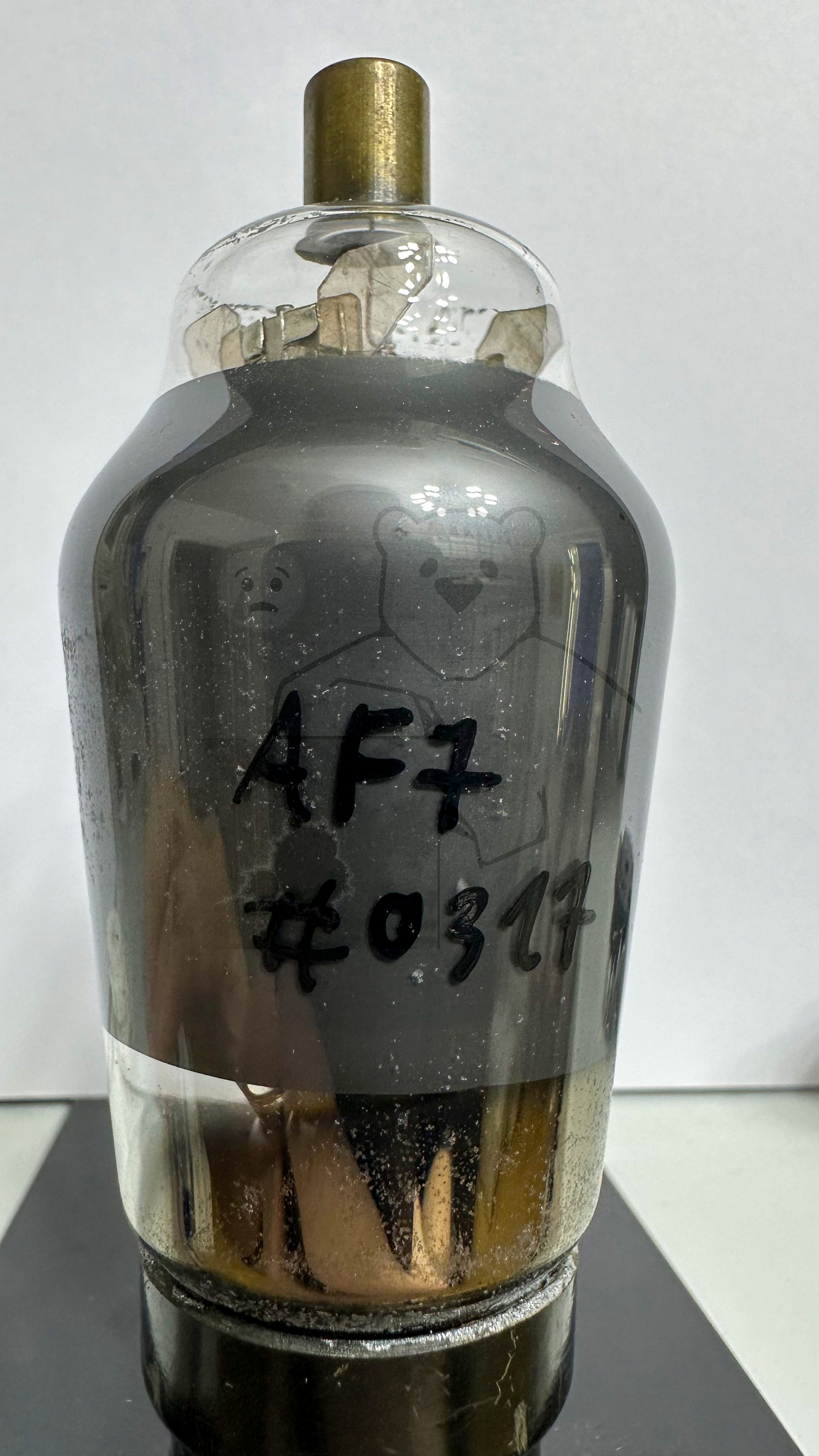

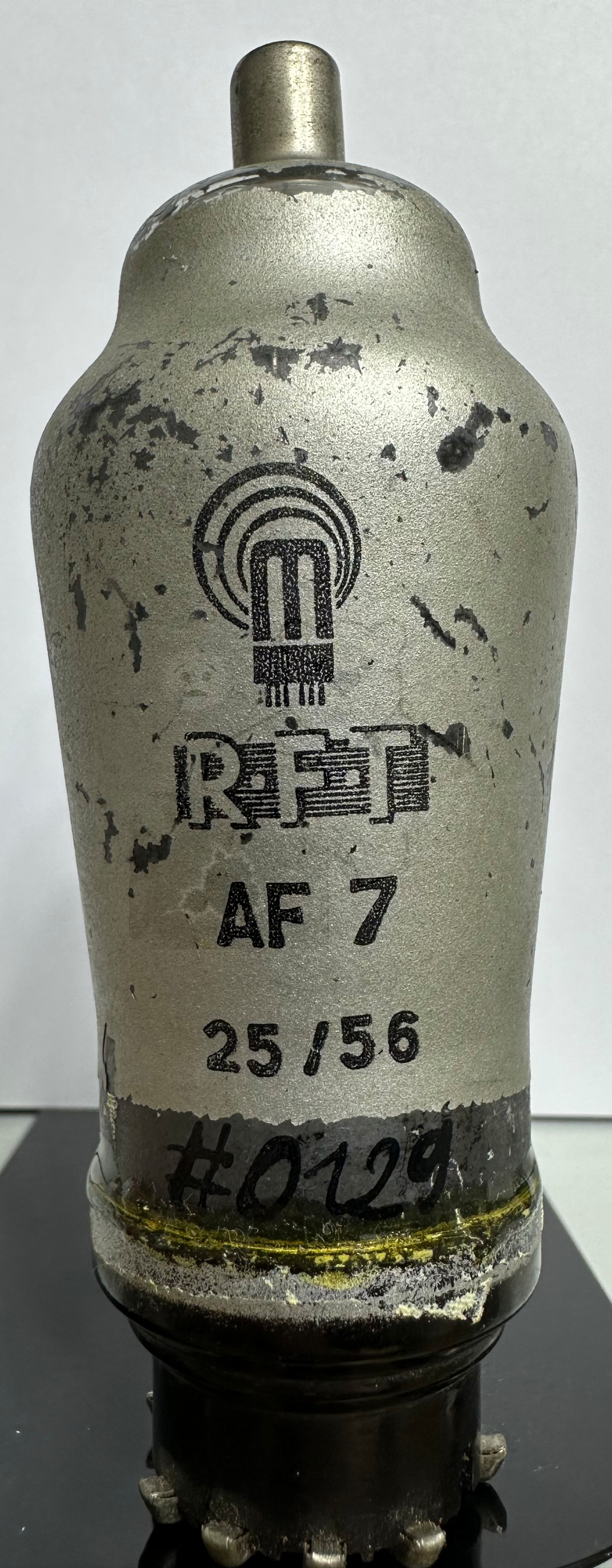

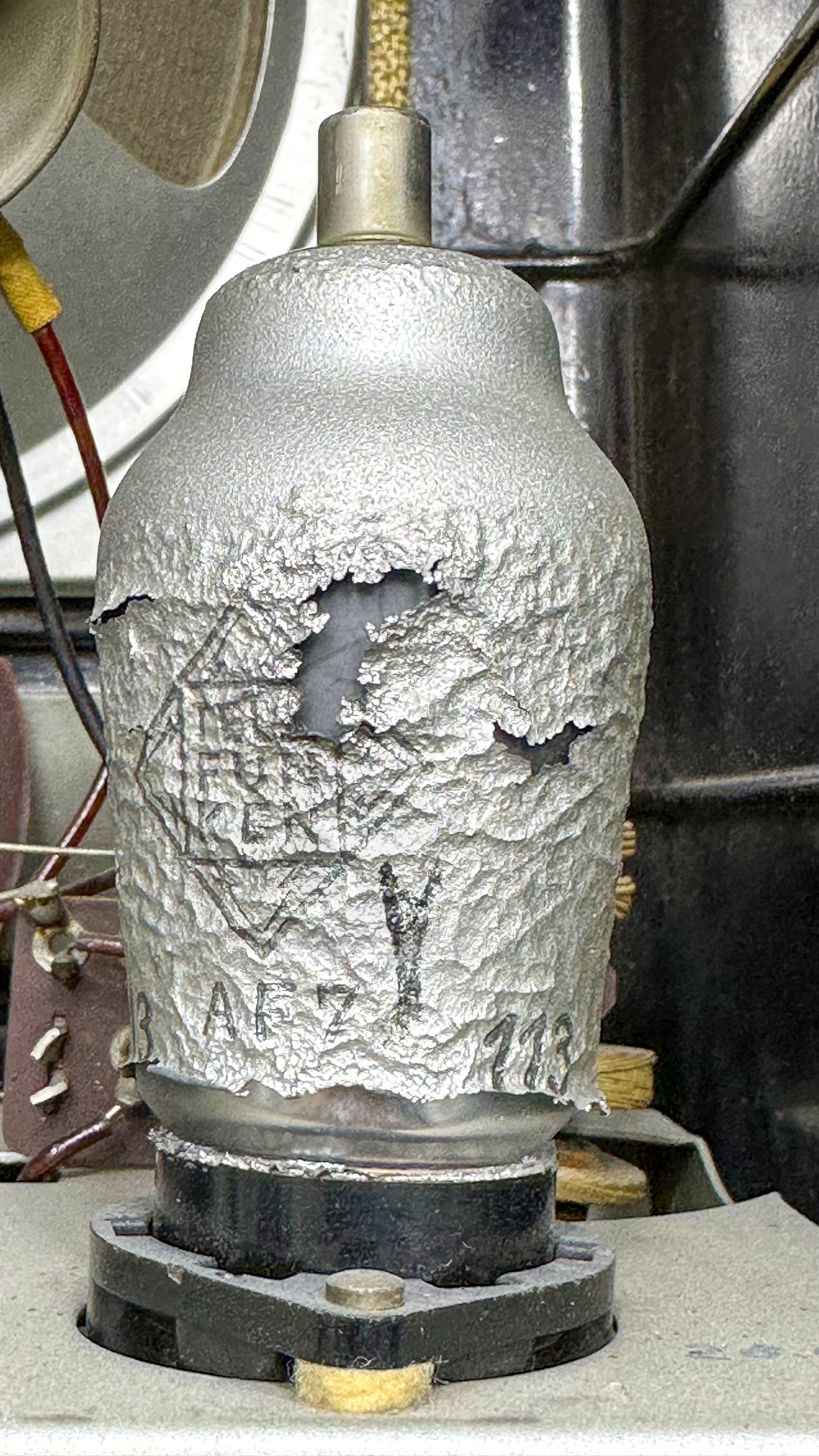

Daten und Bilder der Röhre: AF7

🔎 Beschreibung der Röhre: AF7

Name	AF7
Vergleichsname	→ 4F7 → AF3
Heizspannung (Volt)	4
Heizstrom (Ampère)	0,65
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Zusätzliche Informationen
Letzte Änderung	25.02.2023 21:18:22

🔎 Beschreibung der Systeme für die Röhre: AF7

	System 1
Kathode	4
Gitter 1	Kappe
Gitter 2	7
Gitter 3	5
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung	1
Funktion	→ Hochfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der AF7

Bildquelle: Neuberger RPM 370-1 Messkarte

🔎 Datenblätter zur Röhre: AF7
Anwendung AF7 Blatt 1.pdf (2310 kB)
Anwendung AF7 Blatt 2.pdf (2517 kB)
Anwendung AF7 Telefunken.pdf (172 kB)
Datenblatt AF7 Miniwatt [www.tubedata.info].pdf (753 kB)
Datenblatt AF7 Philips [www.tubedata.info].pdf (57 kB)
Datenblatt AF7 RFT.pdf (79 kB)
Datenblatt AF7 Telefunken [www.tubedata.info].pdf (155 kB)
Datenblatt AF7 Tungsram.pdf (94 kB)
Pruefkarte AF7 - Funke W19 Roehrenpruefer.pdf (159 kB)
Pruefkarte AF7 - Neuberger RPM370 Roehrenmessgeraet.pdf (202 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
