🔎 Beschreibung der Röhre: 6L6 Inventarnummer: 06389
| Name | → 6L6 |
| Vergleichsname | → 1622 → 1631 → 6L6G → 6L6GAY → 6L6GC 6L6GT 6P3S → 6П3С → 6П3С-Е VT-115 → VT-115A |
| Hersteller | → RCA |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,9 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ätz- Produktionscode | |
| Serien Nummer | |
| Verpackung | |
| Getestet | |
| Hoheitszeichen | |
| Letzte Änderung | |
| Lager | L9 |
🔎 Beschreibung der Systeme für die Röhre: 6L6
| System 1 | |
| Kathode | 8 |
| Gitter 1 | 5 |
| Gitter 2 | 4 |
| Gitter 3 | 8 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 3 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 7 |
| Abschirmung | 1 |
| Funktion | → Endpentode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

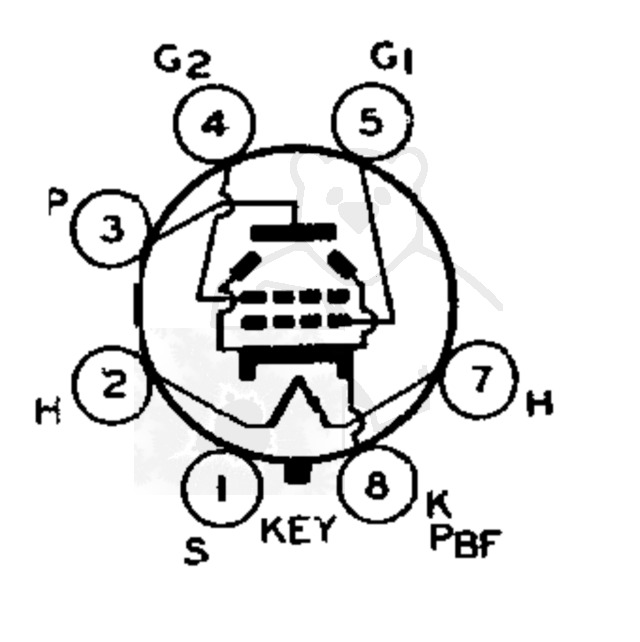

🔎 Sockelschaltung der 6L6
Bildquelle: RCA Datenblatt
🔎 Datenblätter zur Röhre: 6L6
Anwendung 6L6 Blatt 1.pdf (712 kB)
Anwendung 6L6 Blatt 2.pdf (789 kB)
Datenblatt 6L6 Radiotron.pdf (226 kB)
Datenblatt 6L6 RCA Version 1.pdf (147 kB)
Datenblatt 6L6 RCA Version 2 [www.tubedata.info].pdf (261 kB)
Datenblatt 6L6 RCA Version 3 [www.tubedata.info].pdf (555 kB)
Datenblatt 6L6 RFT.pdf (130 kB)

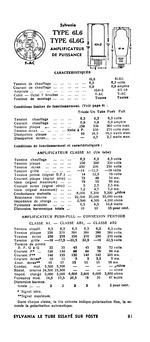

Datenblatt 6L6 Sylvania Französisch [www.tubedata.info].pdf (143 kB)
Datenblatt 6L6 Sylvania.pdf (1451 kB)
Datenblatt 6L6G Brimar [www.tubedata.info].pdf (101 kB)
Datenblatt 6L6G Standard.pdf (685 kB)
Datenblatt 6L6G Sylvania.pdf (511 kB)
Datenblatt 6L6G Tung-Sol [www.tubedata.info].pdf (310 kB)
Datenblatt 6L6G VT-115A Sylvania.pdf (144 kB)
Datenblatt 6L6GB General Electric.pdf (869 kB)
Datenblatt 6L6GB RCA [www.tubedata.info].pdf (509 kB)
Datenblatt 6L6GB Tung-Sol [www.tubedata.info].pdf (282 kB)
Datenblatt 6L6GC Ei [www.tubedata.info].pdf (916 kB)
Datenblatt 6L6GC General Electric [www.tubedata.info].pdf (876 kB)
Datenblatt 6L6GC JJ Electric [www.tubedata.info].pdf (198 kB)
Datenblatt 6L6GC Mazda Belvu [www.tubedata.info].pdf (722 kB)
Datenblatt 6L6GC RCA.pdf (497 kB)
Datenblatt 6L6GC Svetlana.pdf (95 kB)
Datenblatt 6L6GC Sylvania.pdf (876 kB)
Datenblatt 6L6GC Tung-Sol [www.tubedata.info].pdf (679 kB)
Datenblatt 6L6WGB Tung-Sol.pdf (306 kB)
Pruefkarte 6L6 6L6G VT115 VT115A - Neuberger RPM370 Roehrenmessgeraet.pdf (197 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: 6L6

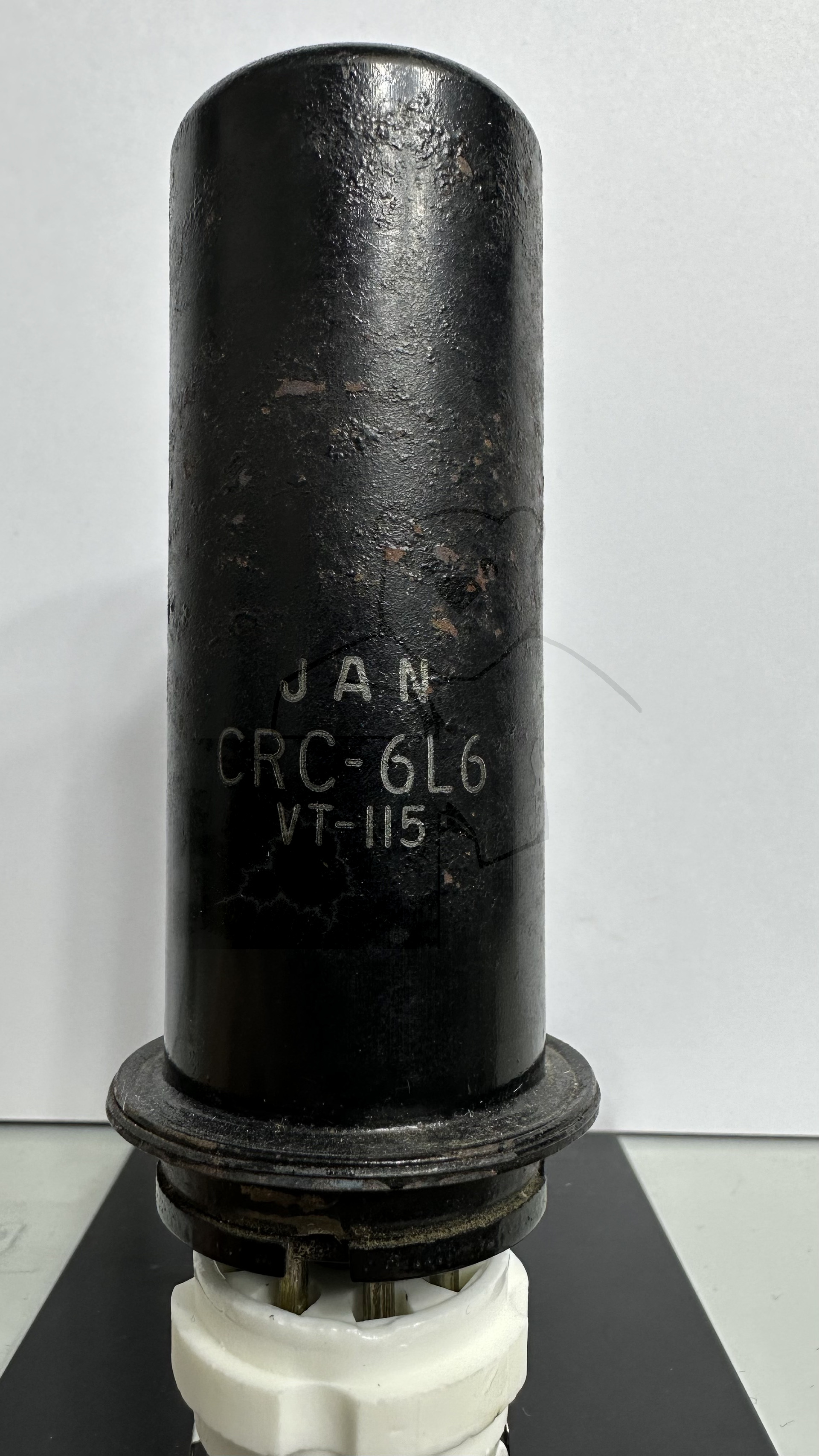

Röhre 6L6 #6389 Bild 1

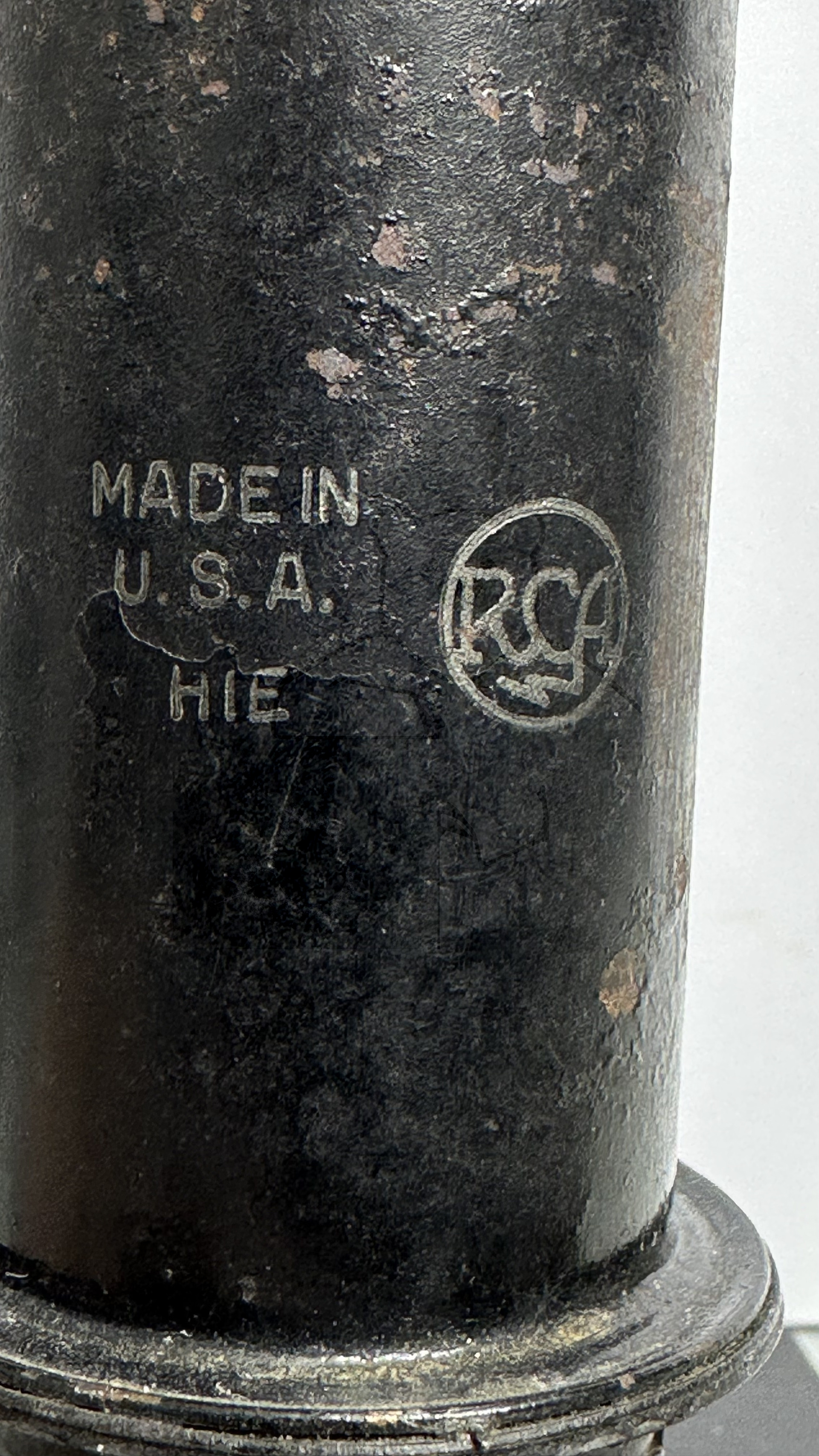

Röhre 6L6 #6389 Bild 2
