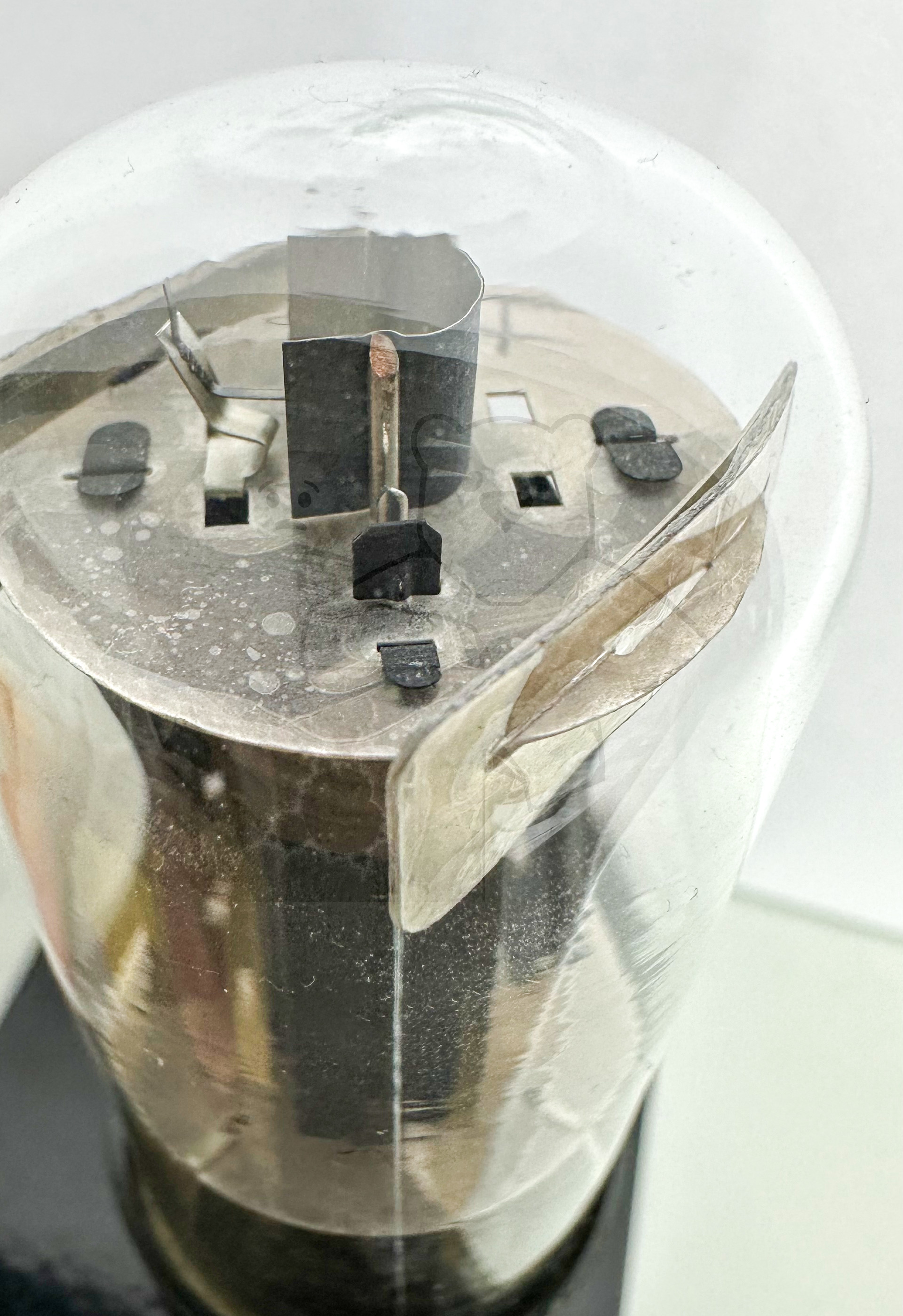

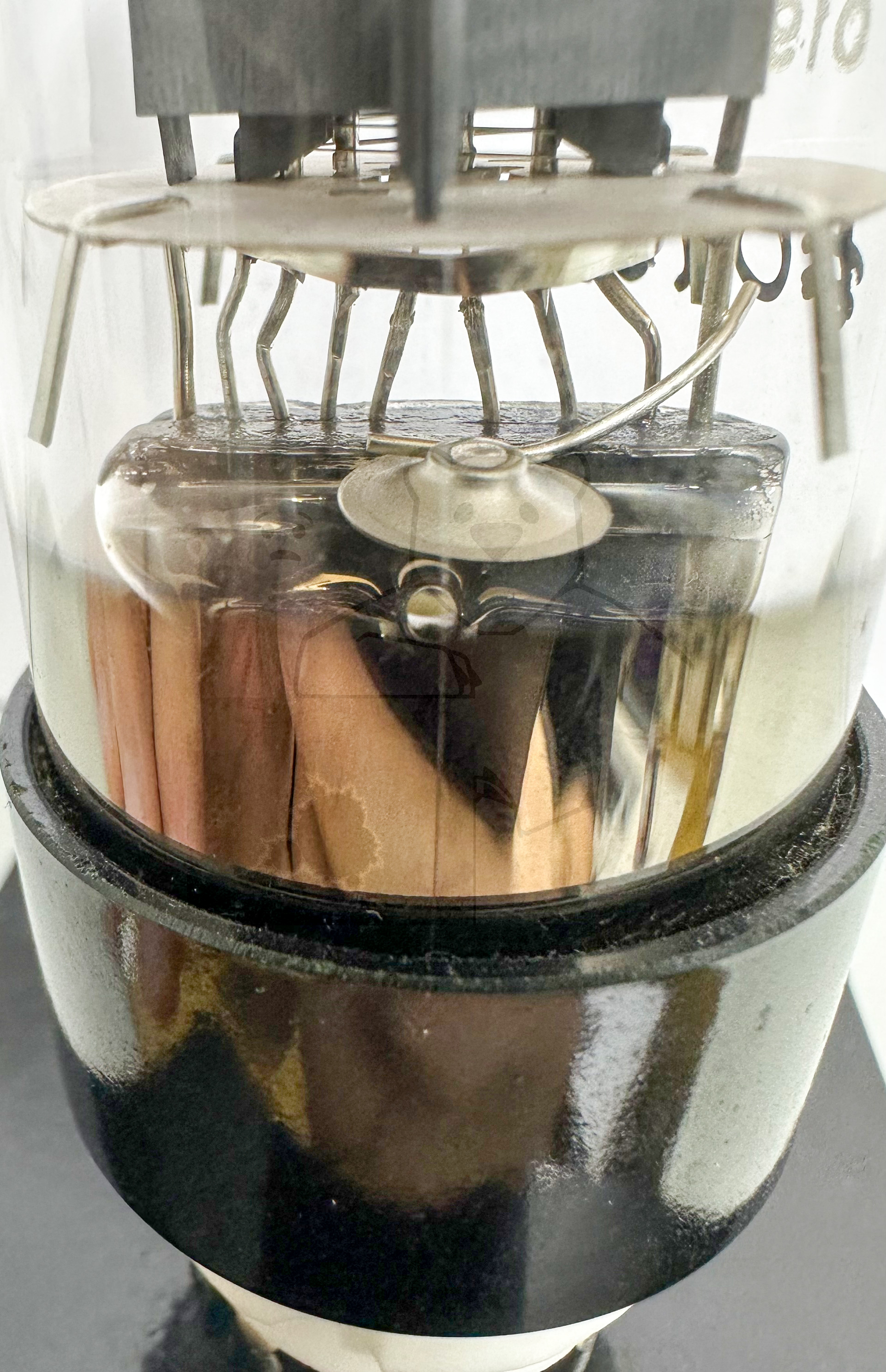

Daten und Bilder der Röhre: 6L6GC

🔎 Beschreibung der Röhre: 6L6GC

Name	6L6GC
Vergleichsname	→ 1622 → 1631 → 6L6 → 6L6G → 6L6GAY 6L6GT 6L6WGC 6P3S 6P3S-E → 6П3С → 6П3С-Е VT-115 → VT-115A
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,9
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	03.06.2018 06:39:52

🔎 Beschreibung der Systeme für die Röhre: 6L6GC

	System 1
Kathode	8
Gitter 1	5
Gitter 2	4
Gitter 3	8
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	3
Anode 2
Leuchtschirm
Heizung	2, 7
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 6L6GC

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: 6L6GC
Anwendung 6L6 Blatt 1.pdf (712 kB)
Anwendung 6L6 Blatt 2.pdf (789 kB)
Datenblatt 6L6 Radiotron.pdf (226 kB)
Datenblatt 6L6 RCA Version 1.pdf (147 kB)
Datenblatt 6L6 RCA Version 2 [www.tubedata.info].pdf (261 kB)
Datenblatt 6L6 RCA Version 3 [www.tubedata.info].pdf (555 kB)
Datenblatt 6L6 RFT.pdf (130 kB)
Datenblatt 6L6 Sylvania.pdf (1451 kB)
Datenblatt 6L6G Brimar [www.tubedata.info].pdf (101 kB)
Datenblatt 6L6G Standard.pdf (685 kB)
Datenblatt 6L6G Sylvania.pdf (511 kB)
Datenblatt 6L6G Tung-Sol [www.tubedata.info].pdf (310 kB)
Datenblatt 6L6G VT-115A Sylvania.pdf (144 kB)
Datenblatt 6L6GB General Electric.pdf (869 kB)
Datenblatt 6L6GB RCA [www.tubedata.info].pdf (509 kB)
Datenblatt 6L6GB Tung-Sol [www.tubedata.info].pdf (282 kB)
Datenblatt 6L6GC Ei [www.tubedata.info].pdf (916 kB)
Datenblatt 6L6GC General Electric [www.tubedata.info].pdf (876 kB)
Datenblatt 6L6GC JJ Electric [www.tubedata.info].pdf (198 kB)
Datenblatt 6L6GC Mazda Belvu [www.tubedata.info].pdf (722 kB)
Datenblatt 6L6GC RCA.pdf (497 kB)
Datenblatt 6L6GC Svetlana.pdf (95 kB)
Datenblatt 6L6GC Sylvania.pdf (876 kB)
Datenblatt 6L6GC Tung-Sol [www.tubedata.info].pdf (679 kB)
Datenblatt 6L6WGB Tung-Sol.pdf (306 kB)
Prüfkarte 6L6 6L6G VT115 VT115A - Neuberger RPM370 Röhrenmeßgerät.pdf (197 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
