🔎 Beschreibung der Röhre: 1622
| Name | 1622 |
| Vergleichsname | → 1631 → 6L6 → 6L6G → 6L6GAY → 6L6GC 6L6GT → 6П3С VT-115 → VT-115A |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,9 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol. |
| Zusätzliche Informationen | |
| Letzte Änderung | 03.06.2018 05:50:51 |
🔎 Beschreibung der Systeme für die Röhre: 1622
| System 1 | |
| Kathode | 8 |
| Gitter 1 | 5 |
| Gitter 2 | 4 |
| Gitter 3 | 8 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 3 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 7 |
| Abschirmung | 1 |
| Funktion | → Endpentode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der 1622
Bildquelle: RCA Datenblatt
🔎 Datenblätter zur Röhre: 1622
Datenblatt 1622 RCA.pdf (56 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: 1622

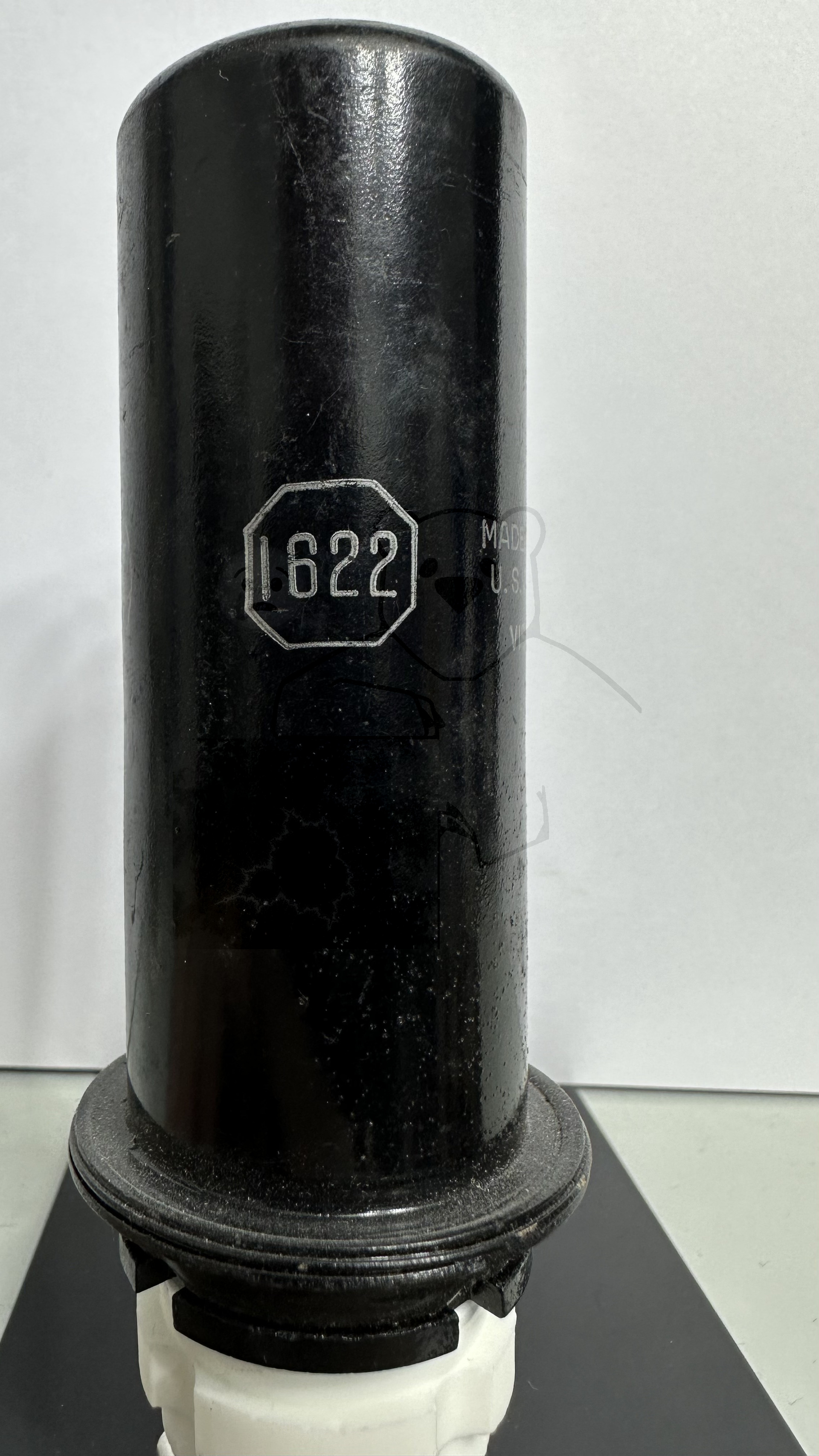

Röhre 1622 #6392 Bild 1

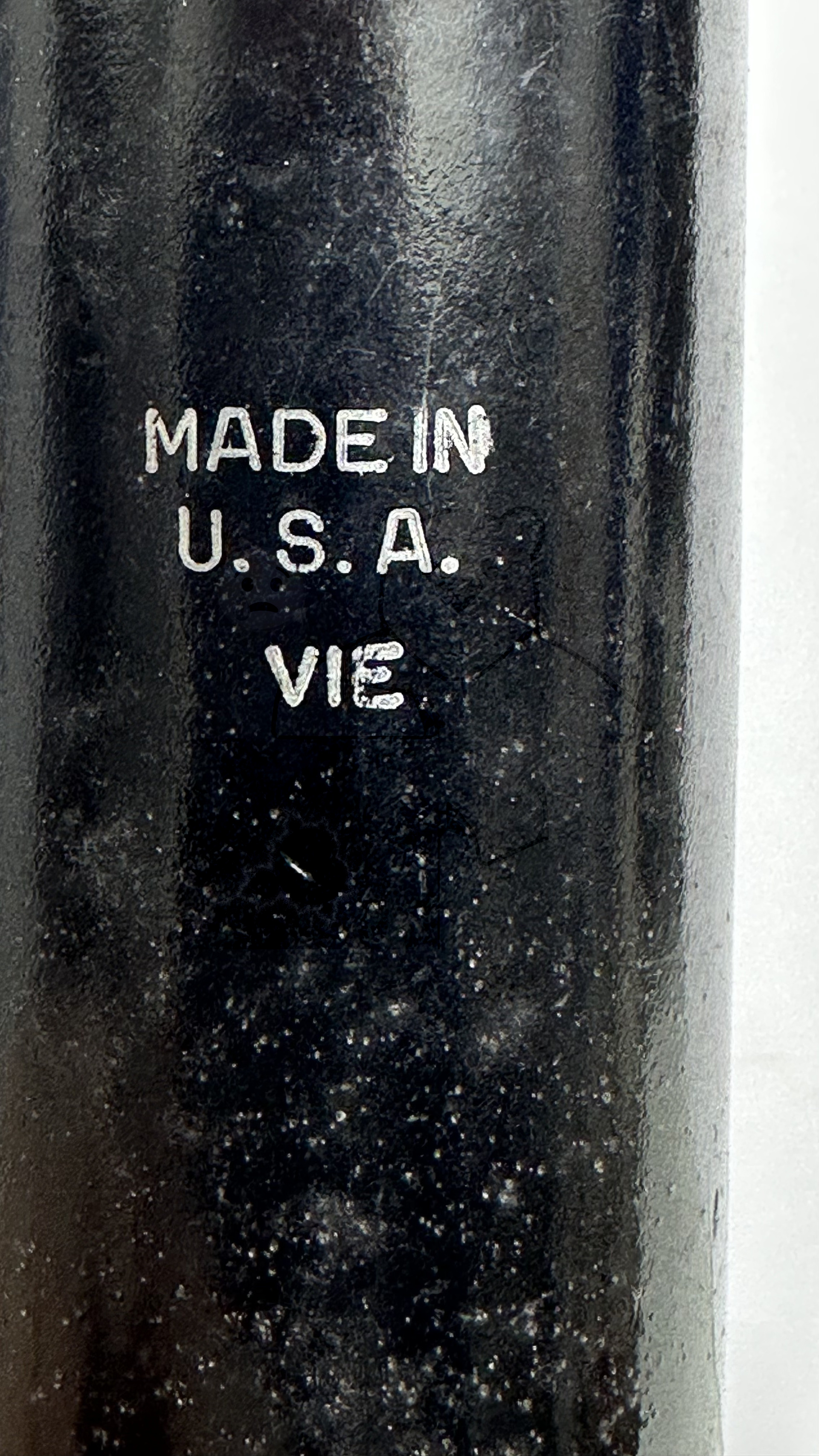

Röhre 1622 #6392 Bild 2

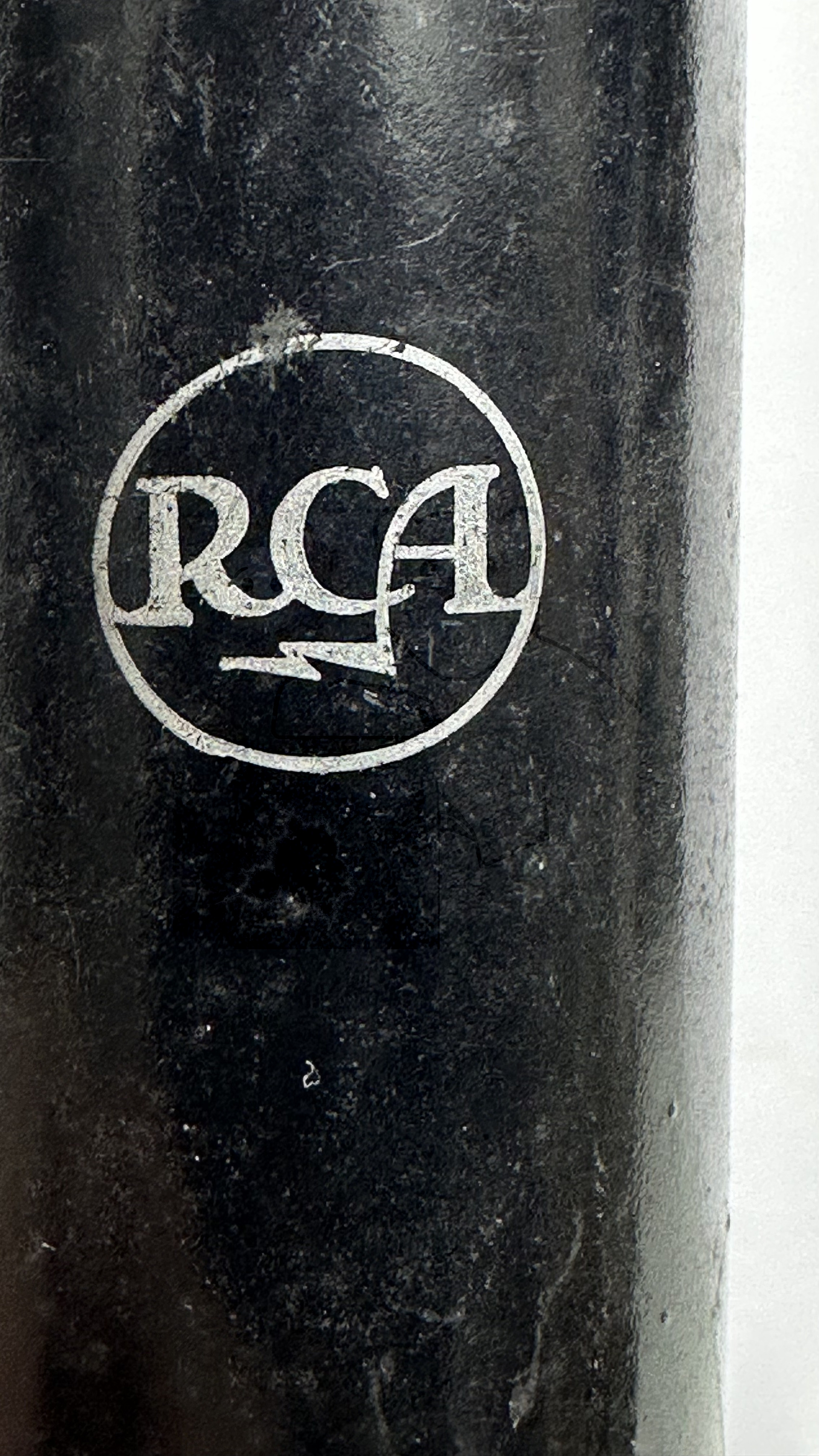

Röhre 1622 #6392 Bild 3

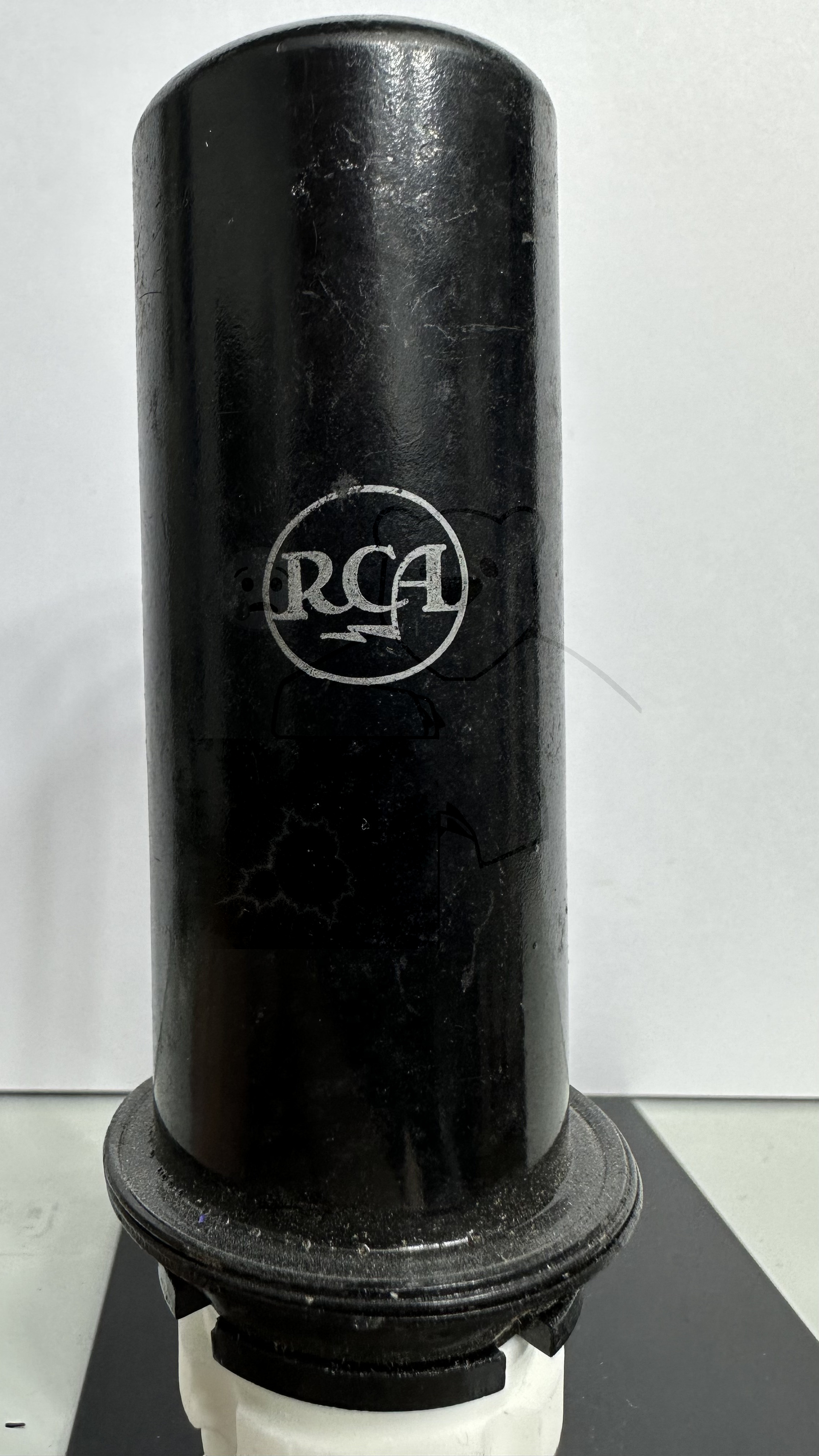

Röhre 1622 #6392 Bild 4
🔎 Alle Röhren vom Typ 1622 in der Sammlung
- → 1622 Inventar: 06392 Hersteller: → RCA
