🔎 Beschreibung der Röhre: 1631
| Name | 1631 |
| Vergleichsname | → 1622 → 6L6 → 6L6G → 6L6GAY → 6L6GC 6L6GT → 6П3С VT-115 → VT-115A |
| Heizspannung (Volt) | 12,6 |
| Heizstrom (Ampère) | 0,45 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol. |
| Zusätzliche Informationen | |
| Letzte Änderung | 03.06.2018 05:51:16 |
🔎 Beschreibung der Systeme für die Röhre: 1631
| System 1 | |
| Kathode | 8 |
| Gitter 1 | 5 |
| Gitter 2 | 4 |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 3 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 7 |
| Abschirmung | 1 |
| Funktion | → Endpentode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der 1631
Bildquelle: RCA Datenblatt
🔎 Datenblätter zur Röhre: 1631
Kurzdatenblatt 1631 RCA [www.tubedata.info].pdf (78 kB)
Pruefkarte 1631 - Funke W19 Roehrenpruefer.pdf (140 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: 1631

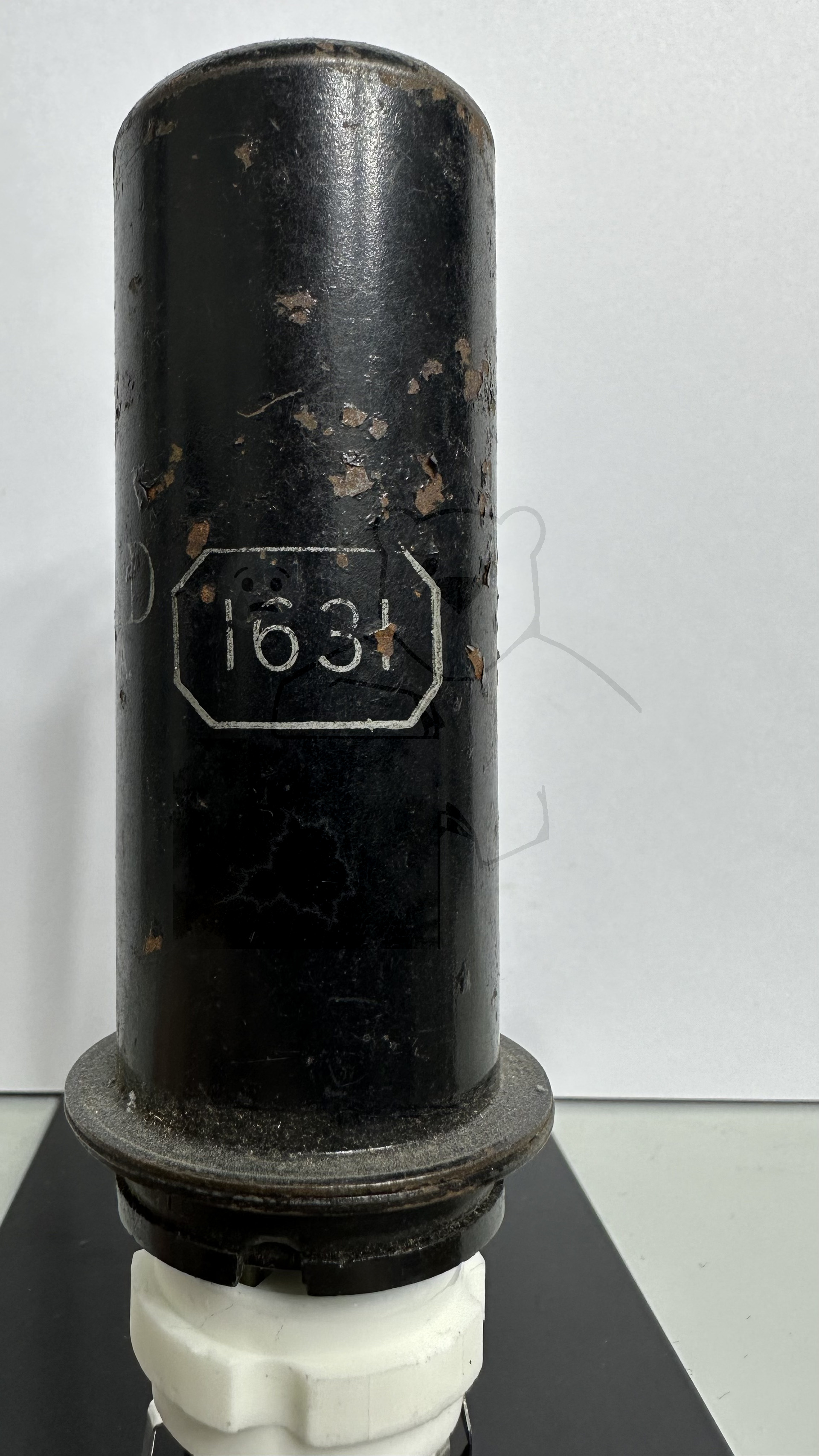

Röhre 1631 #6390 Bild 1

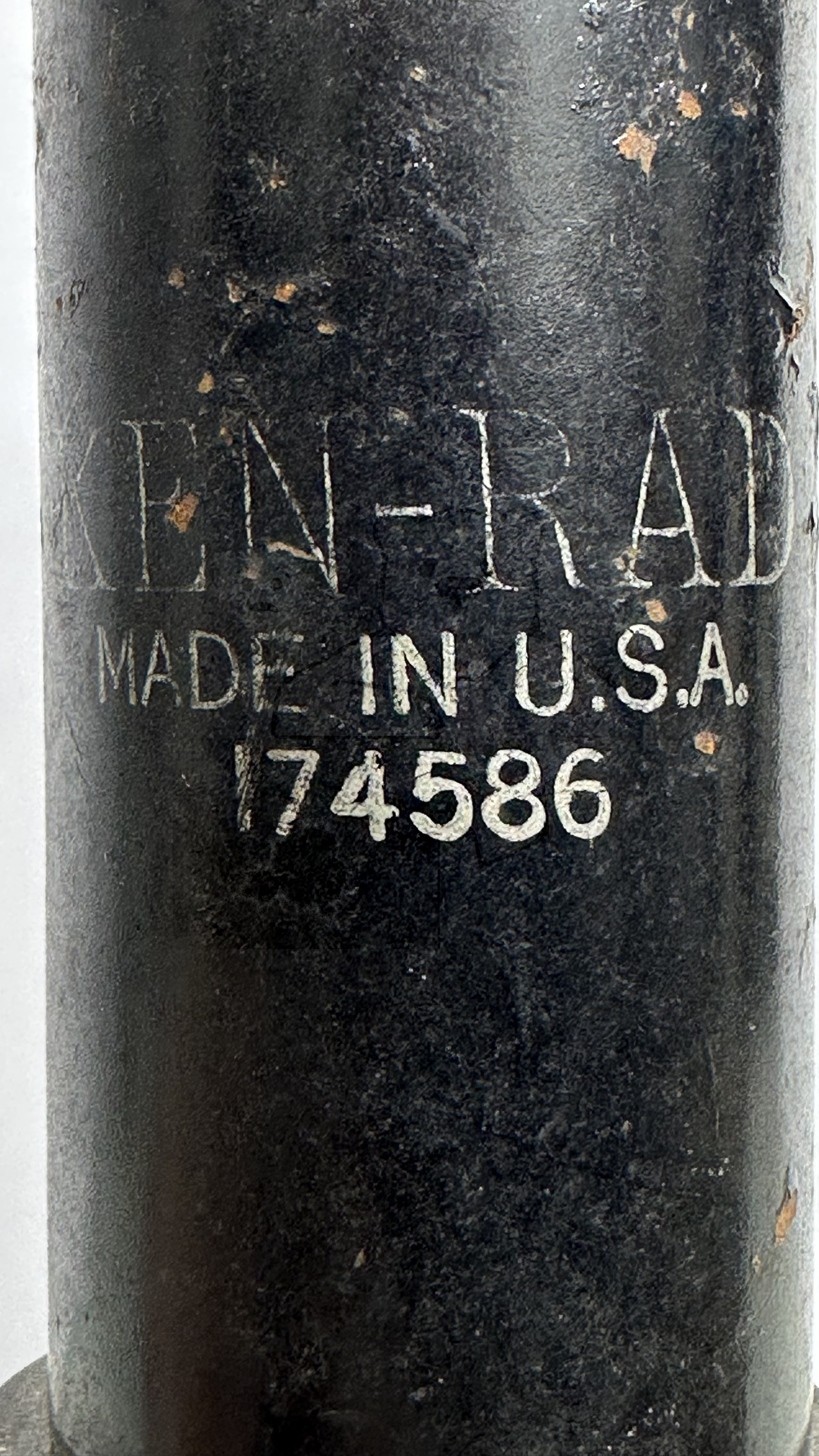

Röhre 1631 #6390 Bild 2
🔎 Alle Röhren vom Typ 1631 in der Sammlung
- → 1631 Inventar: 06390 Hersteller: → KEN-RAD
