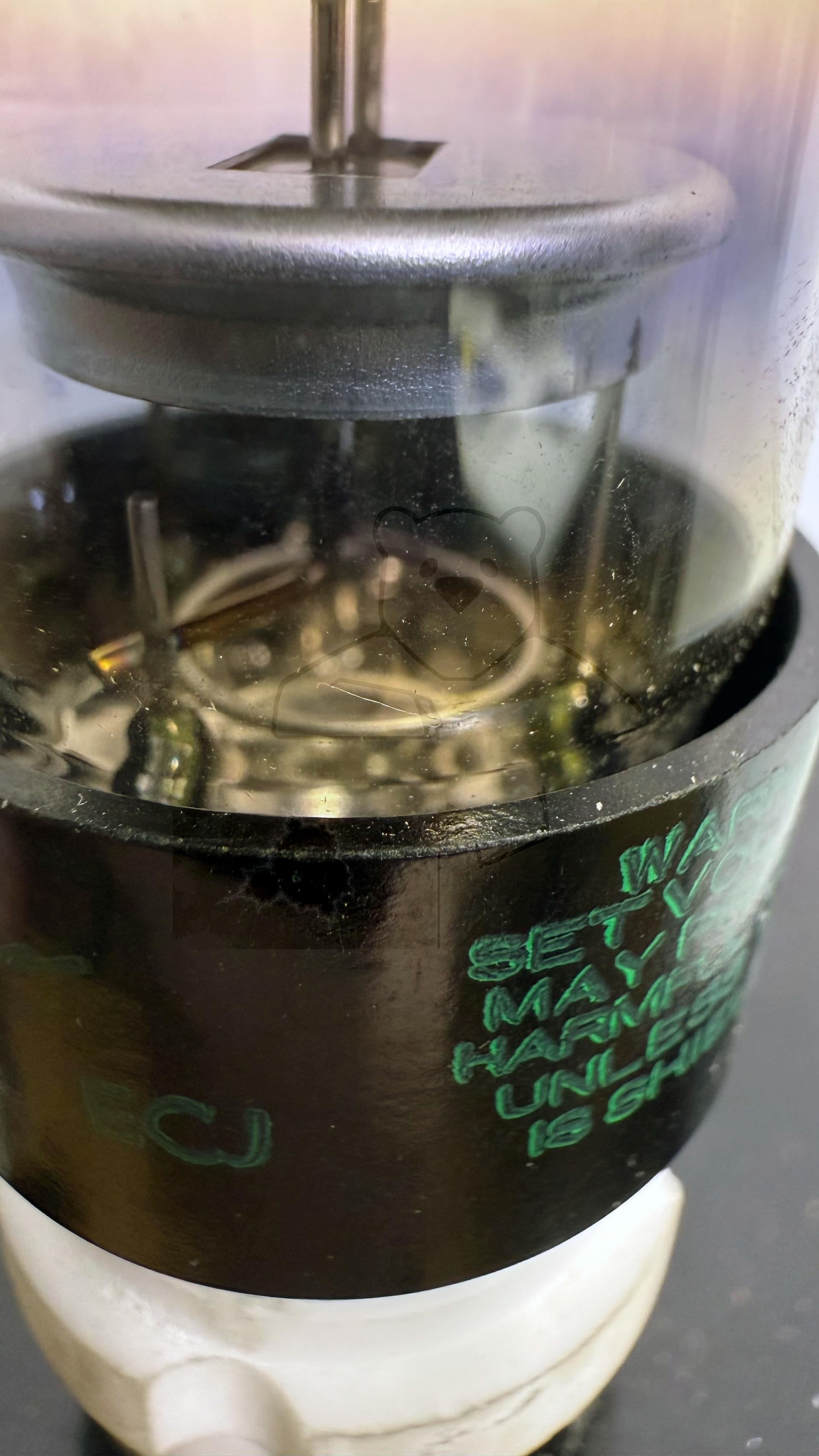

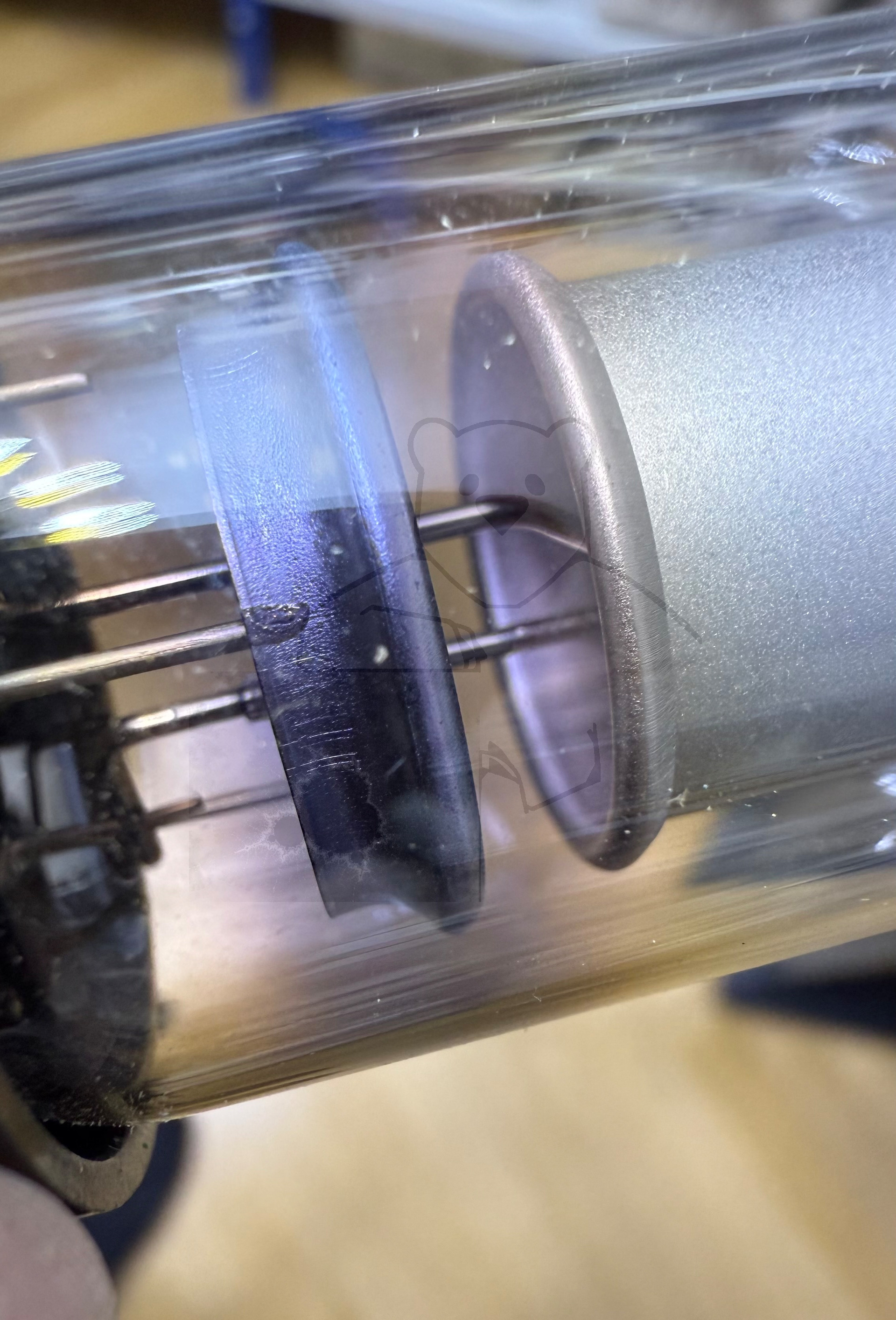

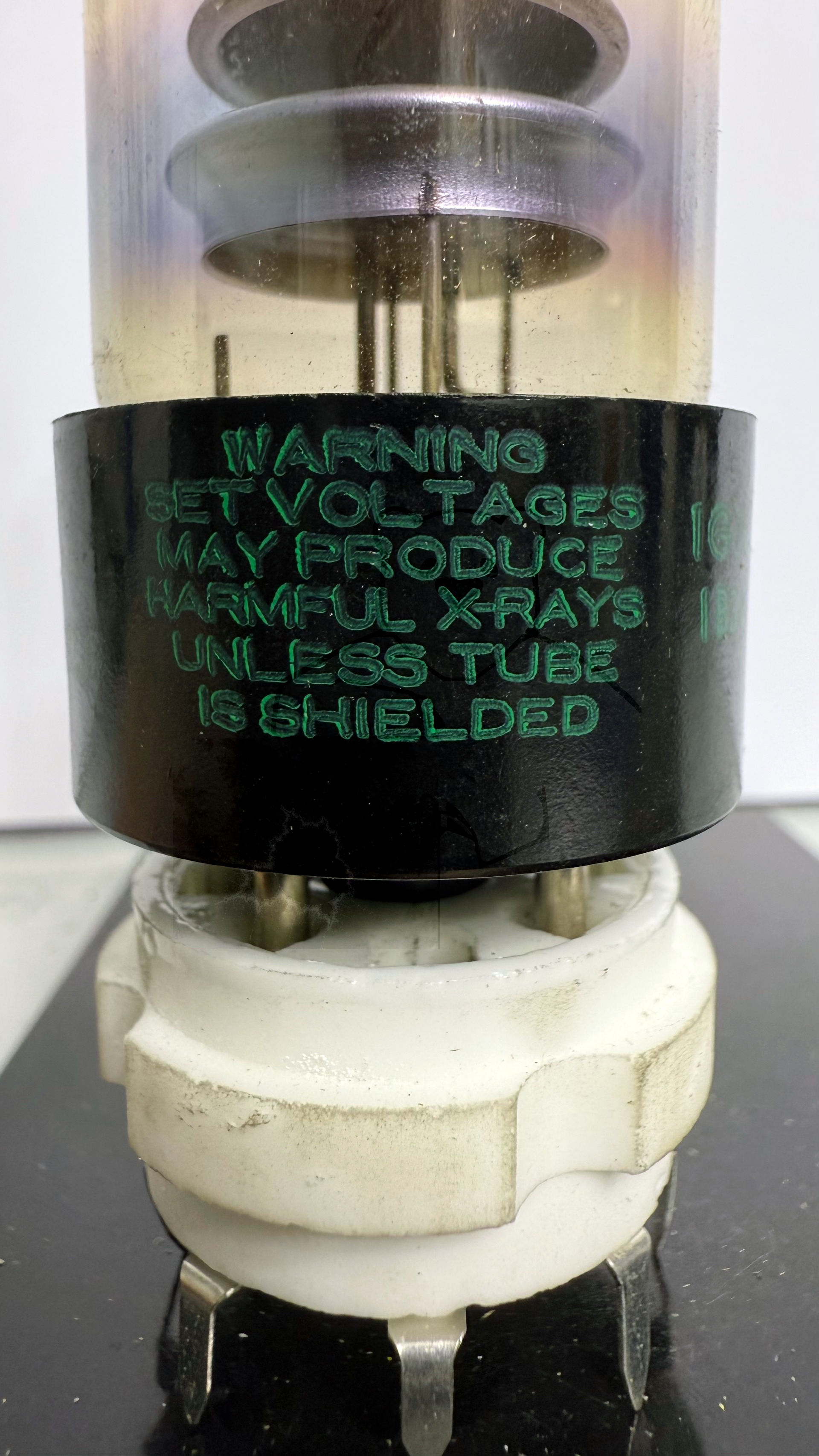

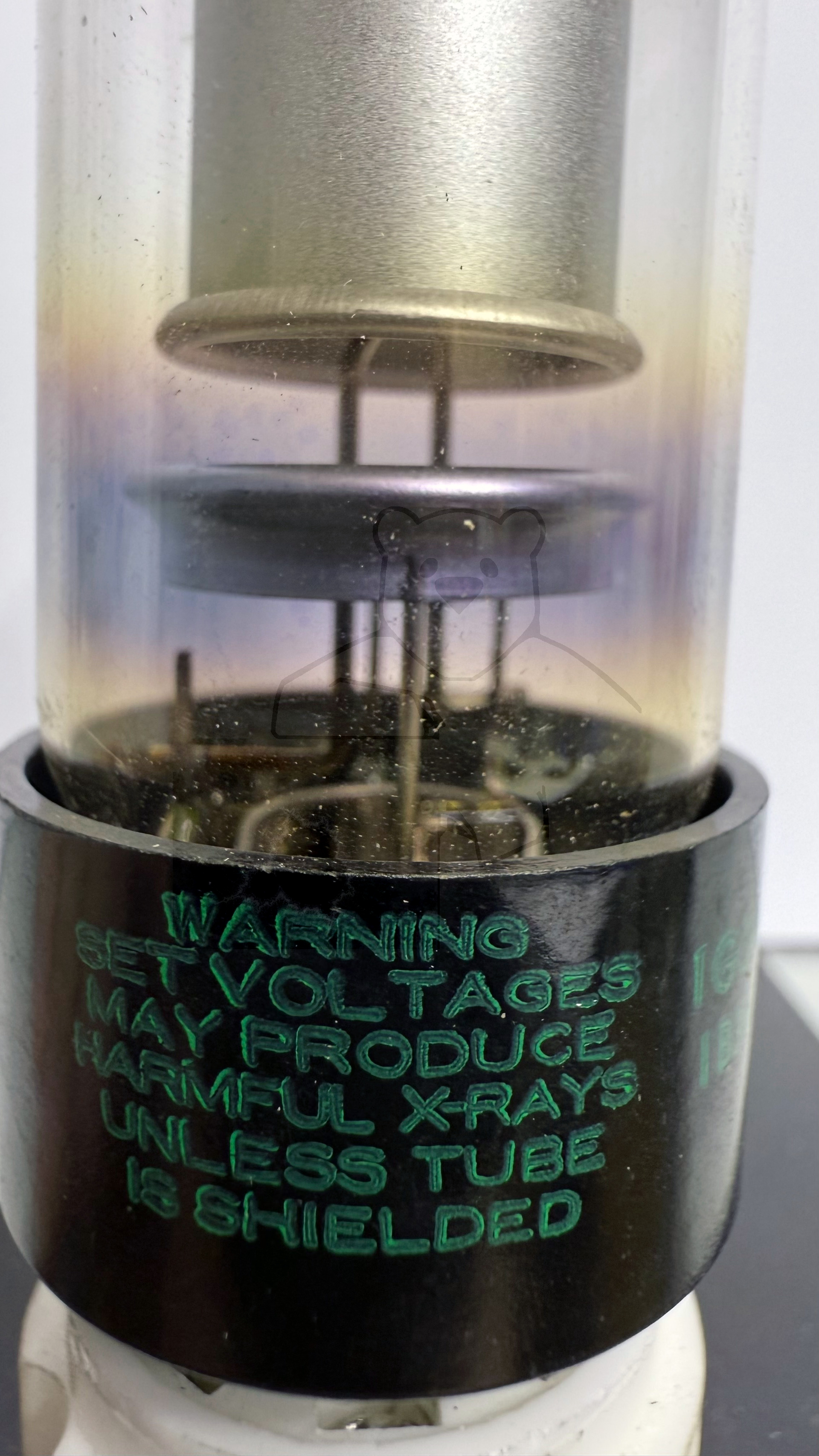

Daten und Bilder der Röhre: 1G3GT

🔎 Beschreibung der Röhre: 1G3GT Inventarnummer: 04456

Name	→ 1G3GT
Vergleichsname	→ 1B3GT 1G3GTA 1Z7S → 1Ц7С DY30
Hersteller	→ Sylvania
Heizspannung (Volt)	1,25
Heizstrom (Ampère)	0,2
Art der Heizung	Direkt

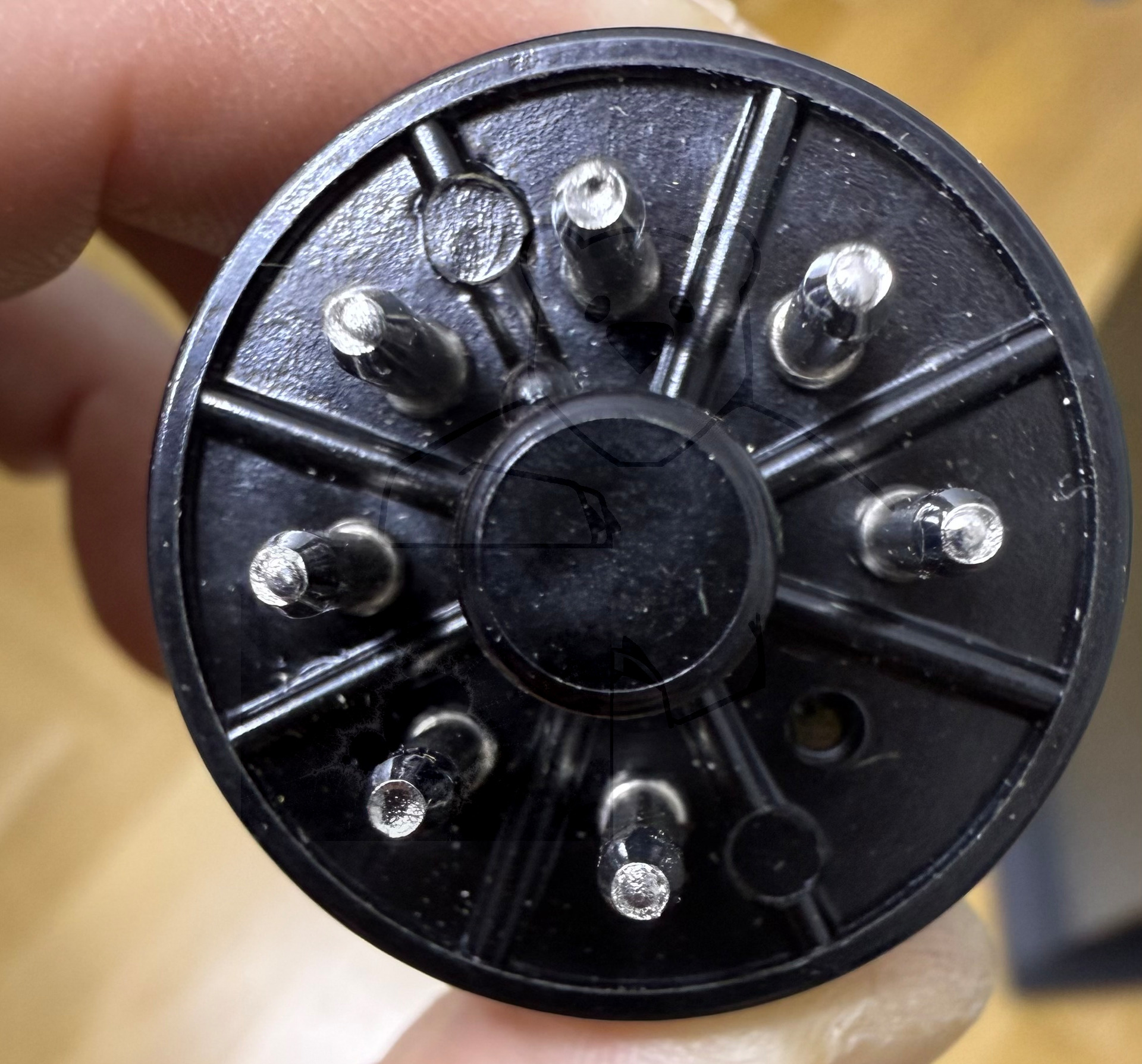

Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Informationen Röhrentyp
Informationen
Kenn Nummer
Ätz- Produktionscode
Serien Nummer

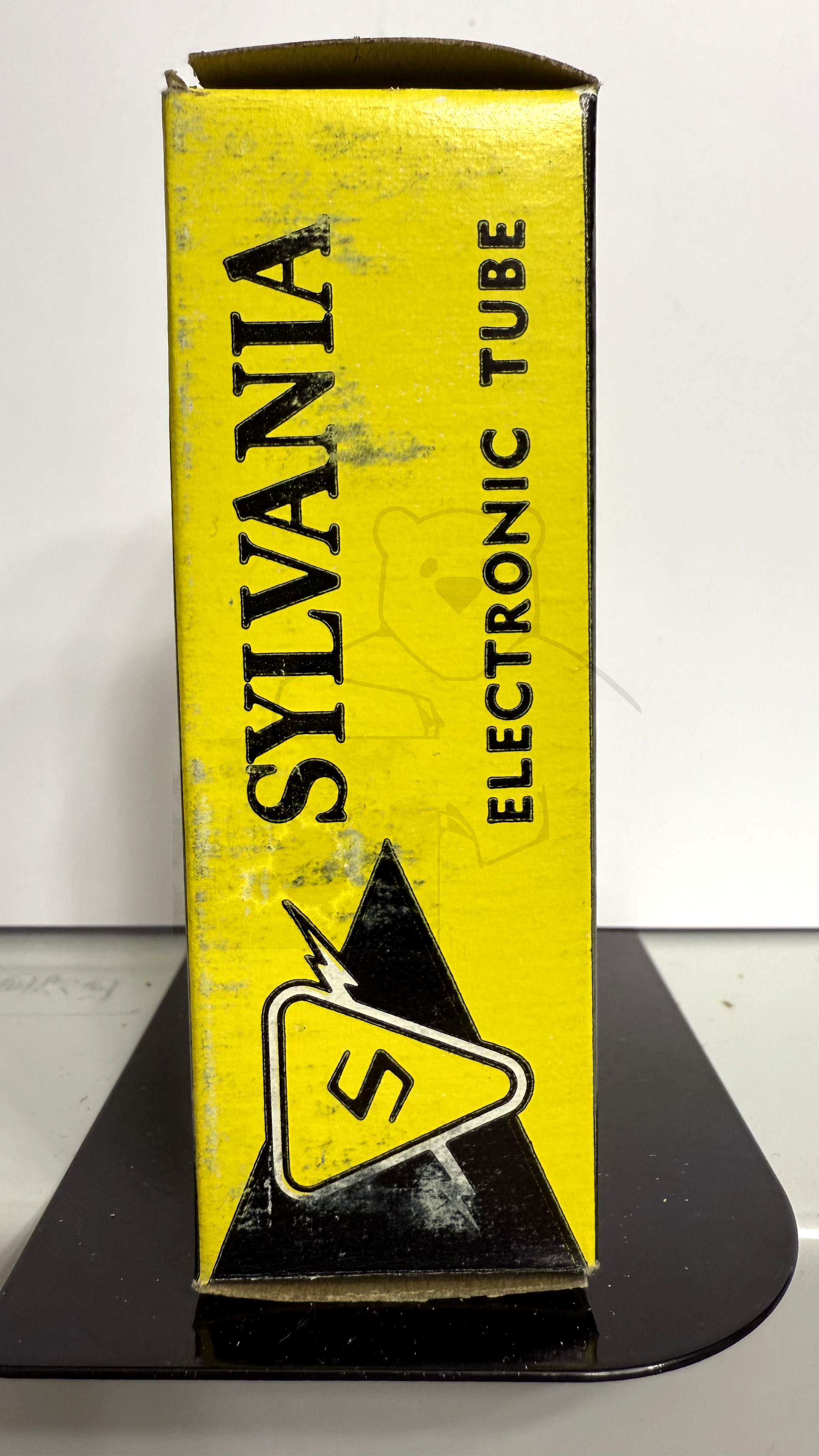

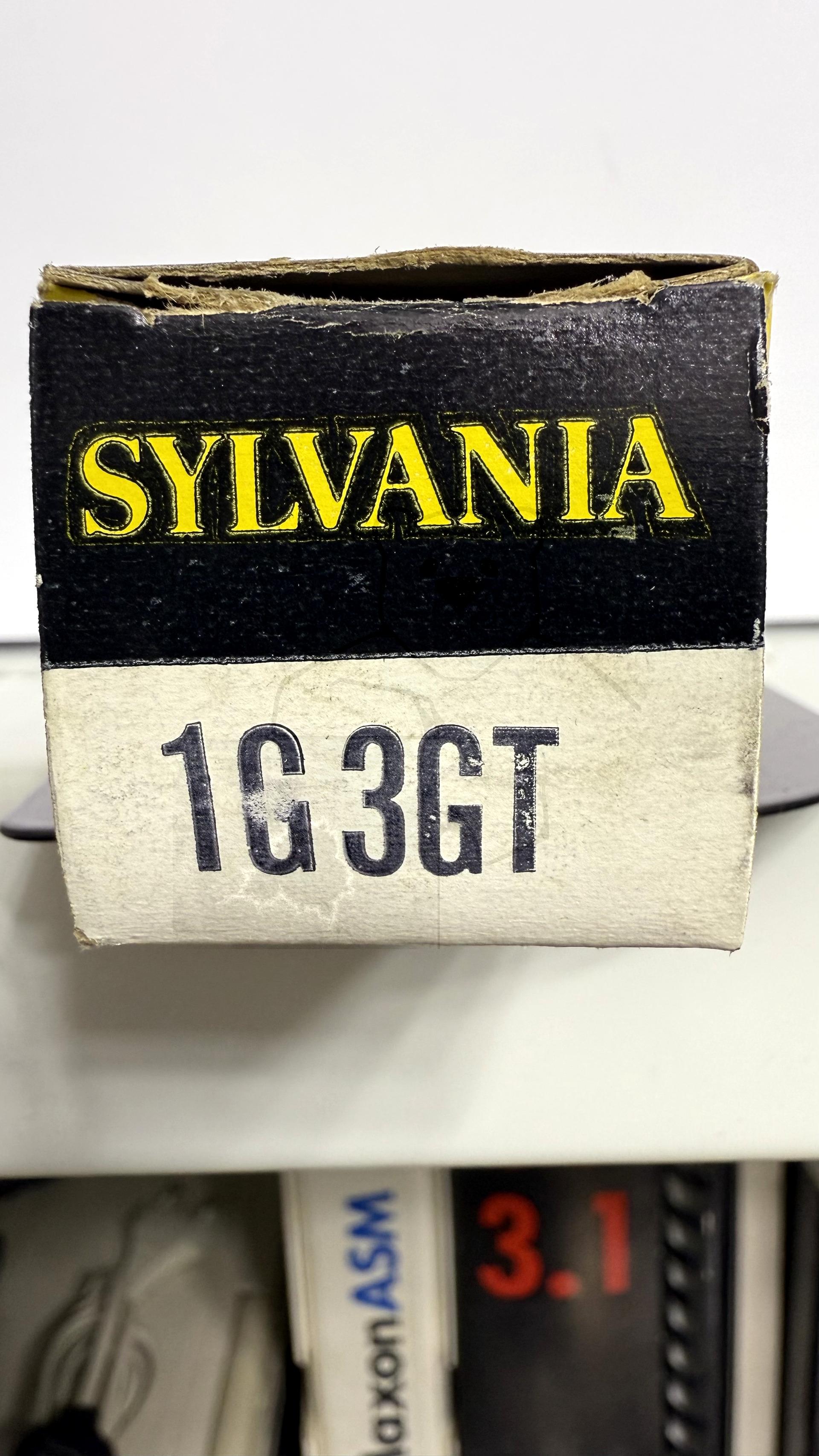

Verpackung	Originalverpackung, Keine Röhrennummer aufgedruckt
Getestet
Hoheitszeichen
Letzte Änderung
Lager	S103a

🔎 Beschreibung der Systeme für die Röhre: 1G3GT

	System 1
Kathode	7
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	2, 7
Abschirmung	7
Funktion	→ Gleichrichter, Einweg, Hochspannung

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 1G3GT

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: 1G3GT
Datenblatt 1G3GT General Electric [www.tubedata.info].pdf (191 kB)
Datenblatt 1G3GT RCA [www.tubedata.info].pdf (119 kB)
Datenblatt 1G3GT Tung-Sol [www.tubedata.info].pdf (93 kB)
Datenblatt 1G3GTA General Electric [www.tubedata.info].pdf (335 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
