🔎 Beschreibung der Röhre: 1Ц7С
| Name | 1Ц7С |
| Vergleichsname | → 1B3GT → 1G3GT 1G3GTA 1Z7S DY30 |
| Heizspannung (Volt) | 1,25 |
| Heizstrom (Ampère) | 0,2 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | → Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol. |
| Zusätzliche Informationen | |
| Letzte Änderung | 24.03.2019 16:04:31 |
🔎 Beschreibung der Systeme für die Röhre: 1Ц7С
| System 1 | |
| Kathode | 7 |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | Kappe |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 7 |
| Abschirmung | 7 |
| Funktion | → Gleichrichter, Einweg, Hochspannung |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der 1Ц7С
Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt
🔎 Datenblätter zur Röhre: 1Ц7С
Datenblatt DY30 Philips [www.tubedata.info].pdf (43 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: 1Ц7С

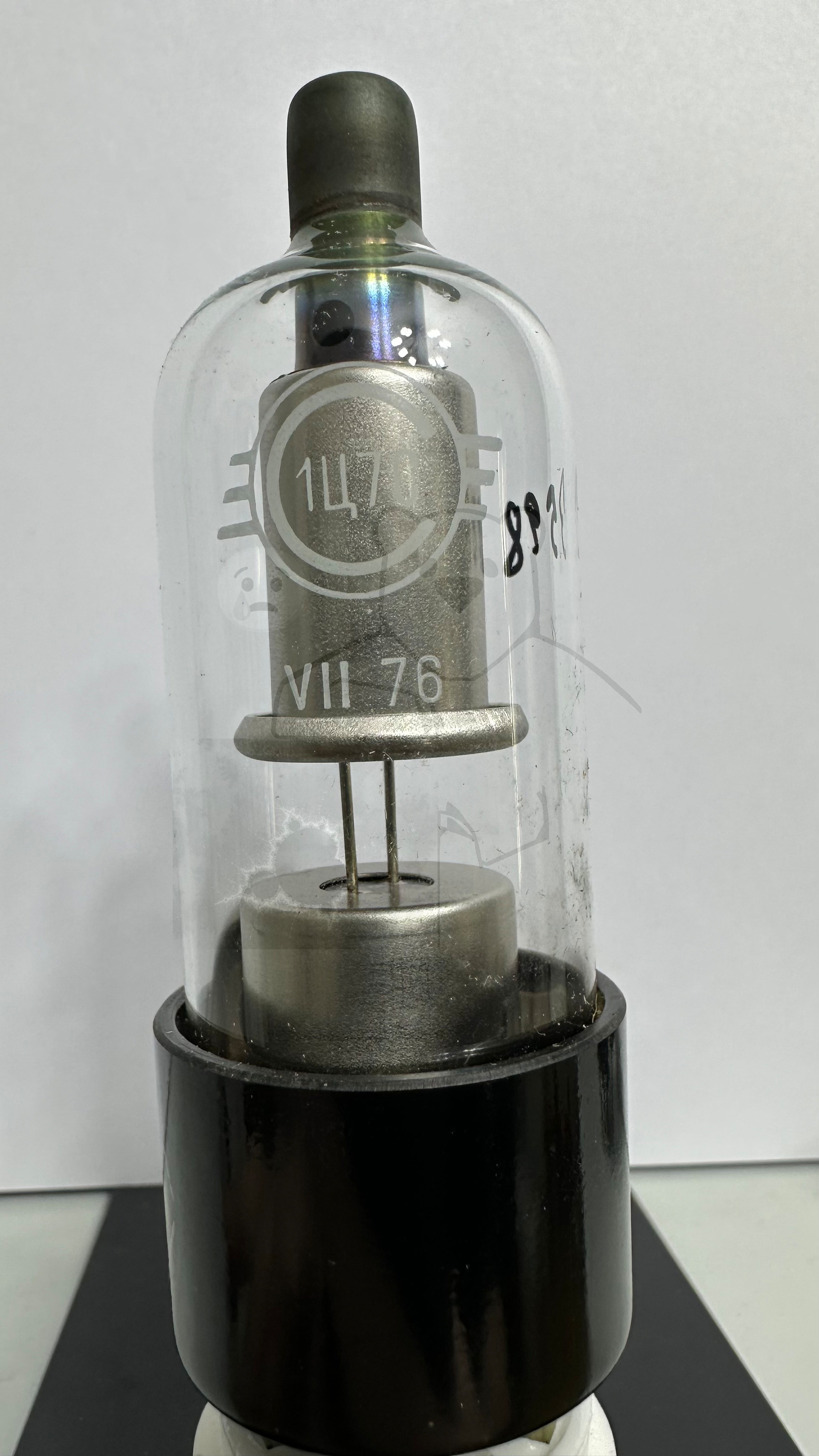

Röhre 1Ц7С #3598 Bild 1
🔎 Alle Röhren vom Typ 1Ц7С in der Sammlung
- → 1Ц7С Inventar: 03598 Hersteller: → UdSSR (СВЕТЛАНА, Svetlana)
