🔎 Beschreibung der Röhre: 1G3GT
| Name | 1G3GT |
| Vergleichsname | → 1B3GT 1G3GTA 1Z7S → 1Ц7С DY30 |
| Heizspannung (Volt) | 1,25 |
| Heizstrom (Ampère) | 0,2 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | → Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol. |
| Zusätzliche Informationen | |
| Letzte Änderung | 03.06.2018 06:16:32 |
🔎 Beschreibung der Systeme für die Röhre: 1G3GT
| System 1 | |
| Kathode | 7 |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | Kappe |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 7 |
| Abschirmung | 7 |
| Funktion | → Gleichrichter, Einweg, Hochspannung |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

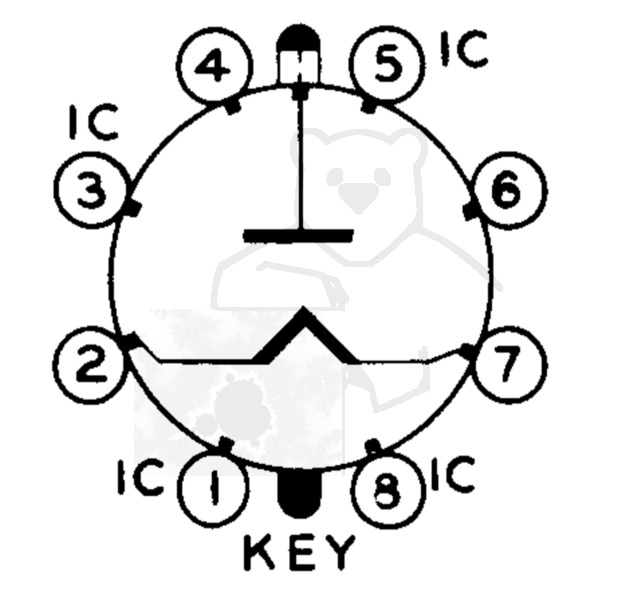

🔎 Sockelschaltung der 1G3GT
Bildquelle: RCA Datenblatt
🔎 Datenblätter zur Röhre: 1G3GT
Datenblatt 1G3GT General Electric [www.tubedata.info].pdf (191 kB)
Datenblatt 1G3GT RCA [www.tubedata.info].pdf (119 kB)
Datenblatt 1G3GT Tung-Sol [www.tubedata.info].pdf (93 kB)
Datenblatt 1G3GTA General Electric [www.tubedata.info].pdf (335 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: 1G3GT

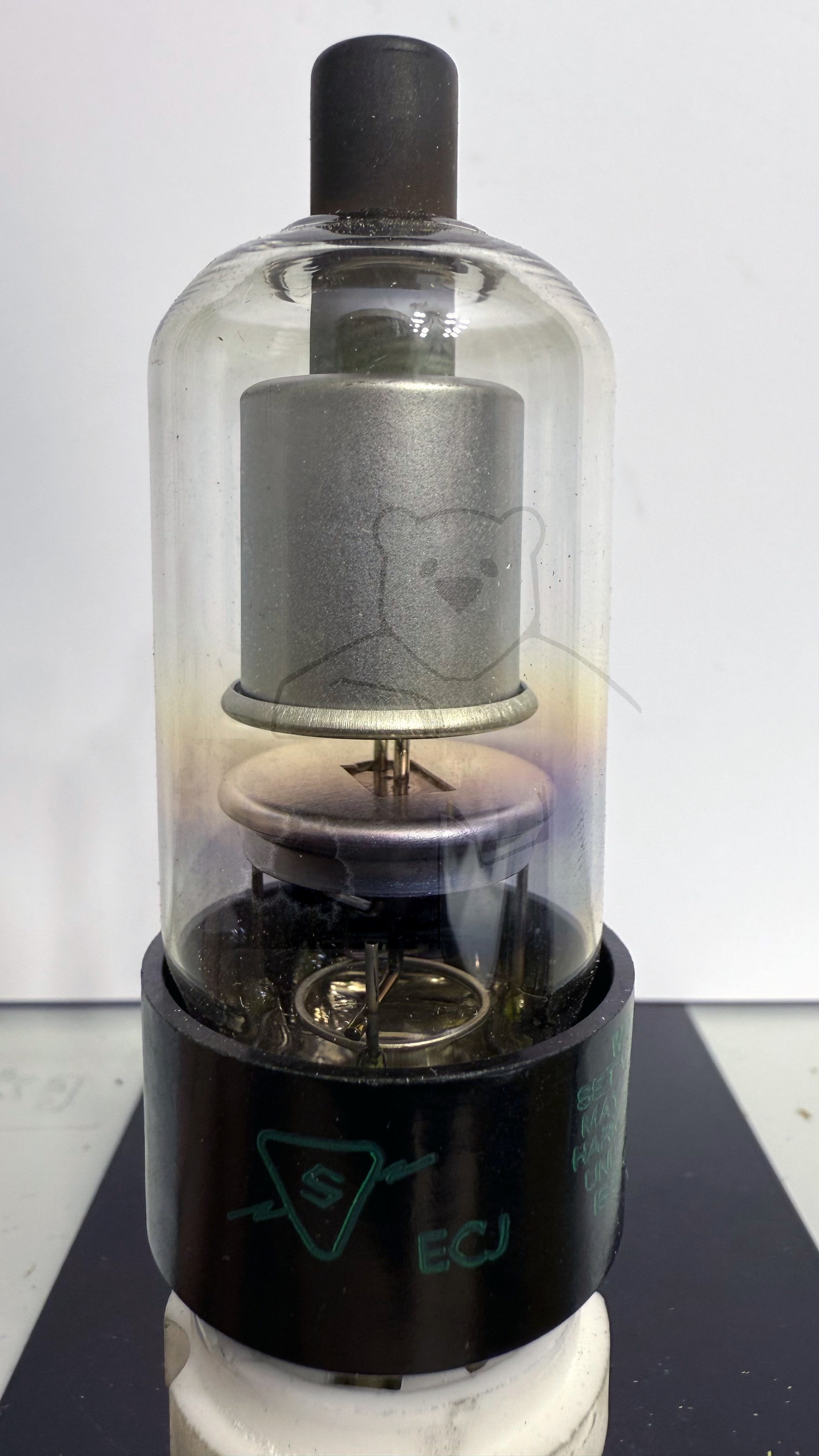

Röhre 1G3GT #4456 Bild 1

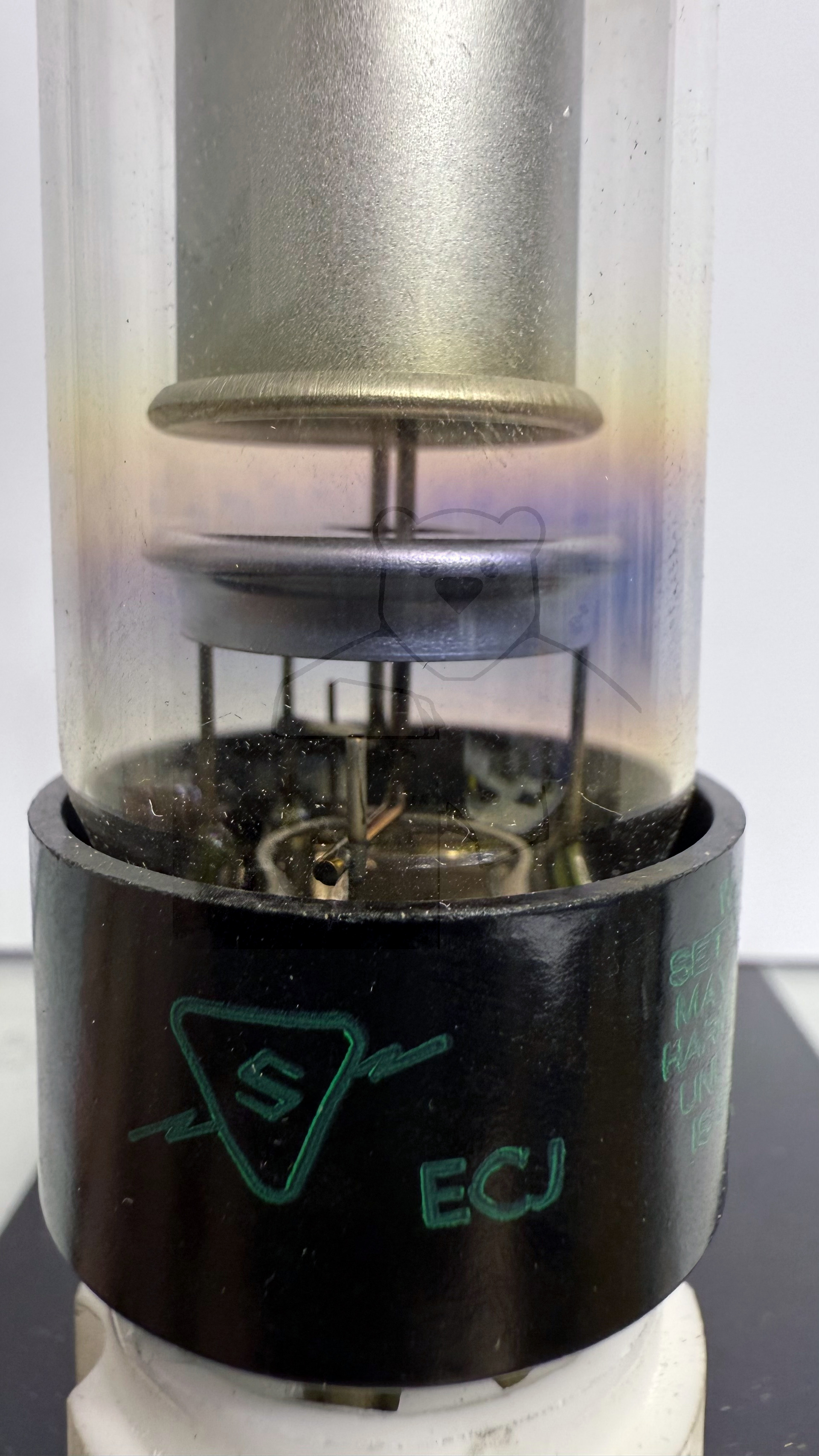

Röhre 1G3GT #4456 Bild 2

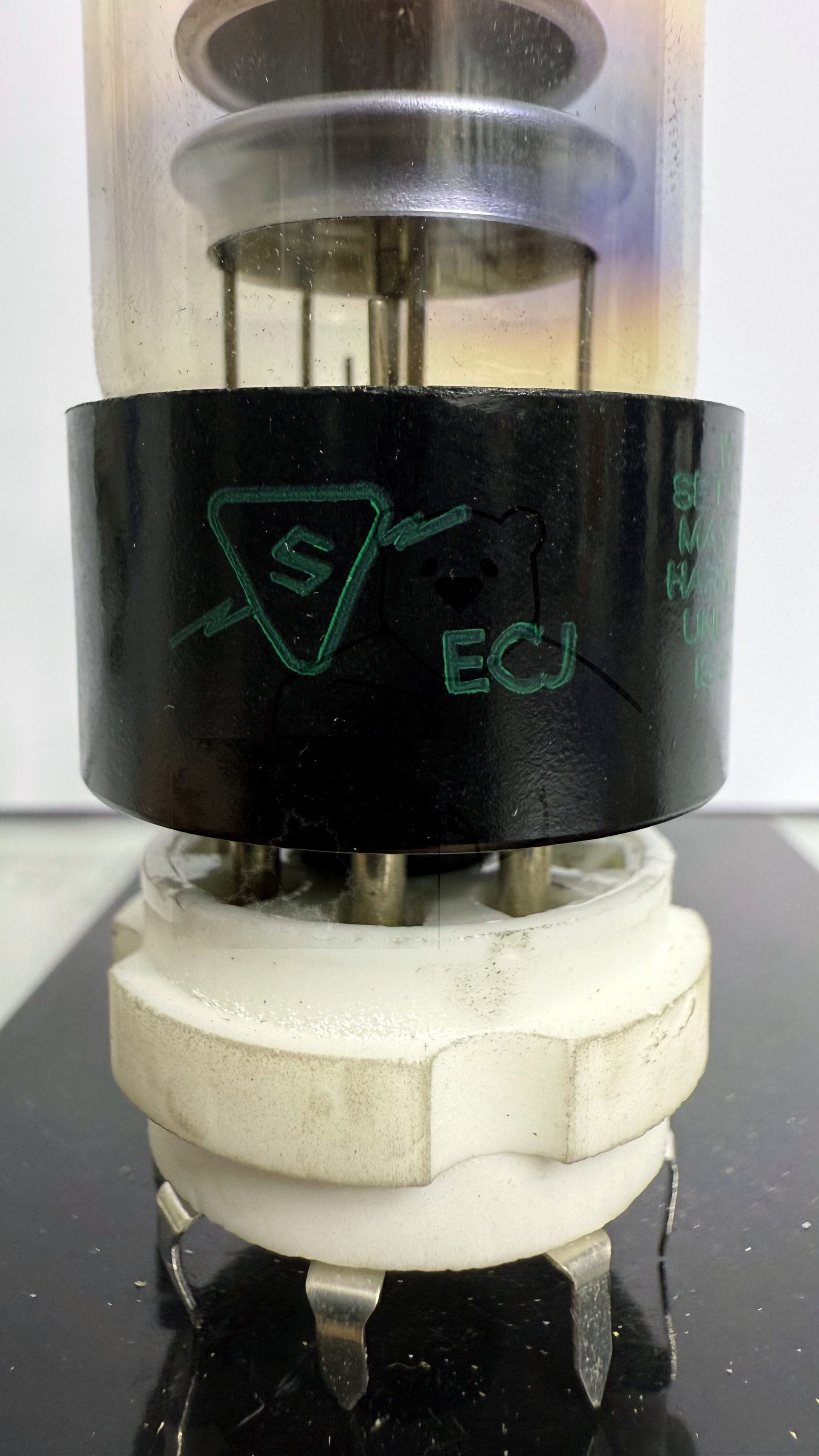

Röhre 1G3GT #4456 Bild 3

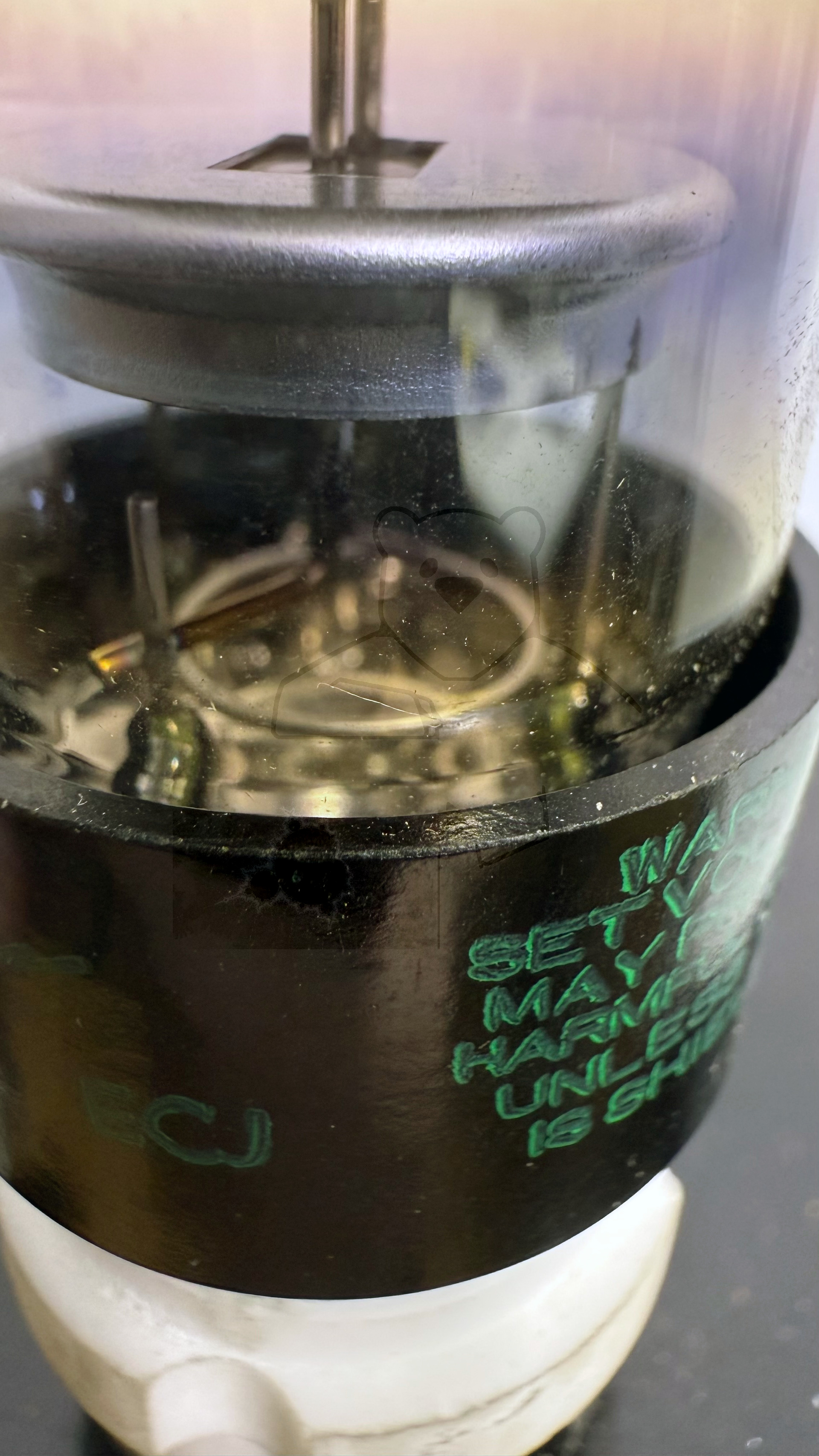

Röhre 1G3GT #4456 Bild 4

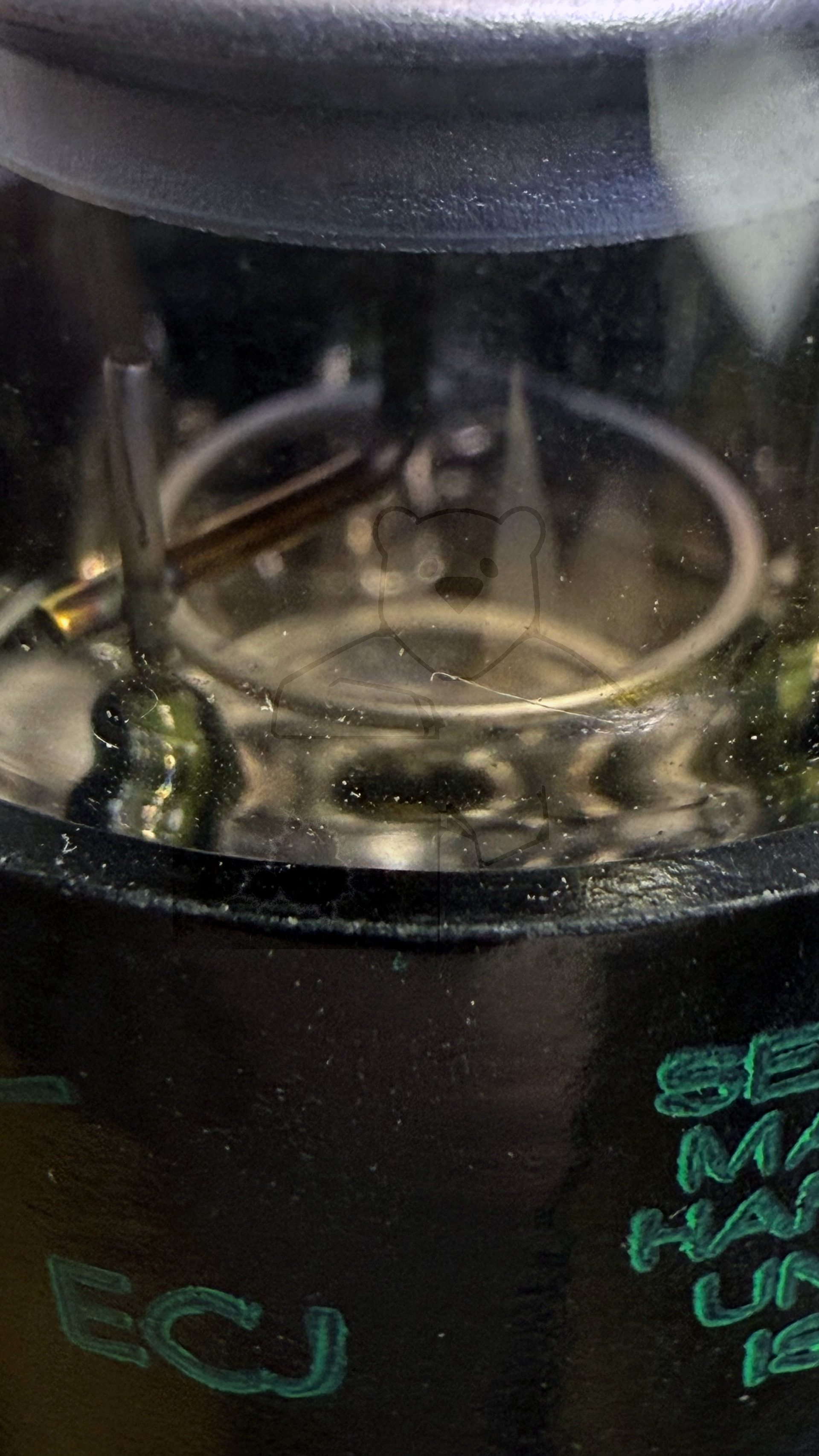

Röhre 1G3GT #4456 Bild 5

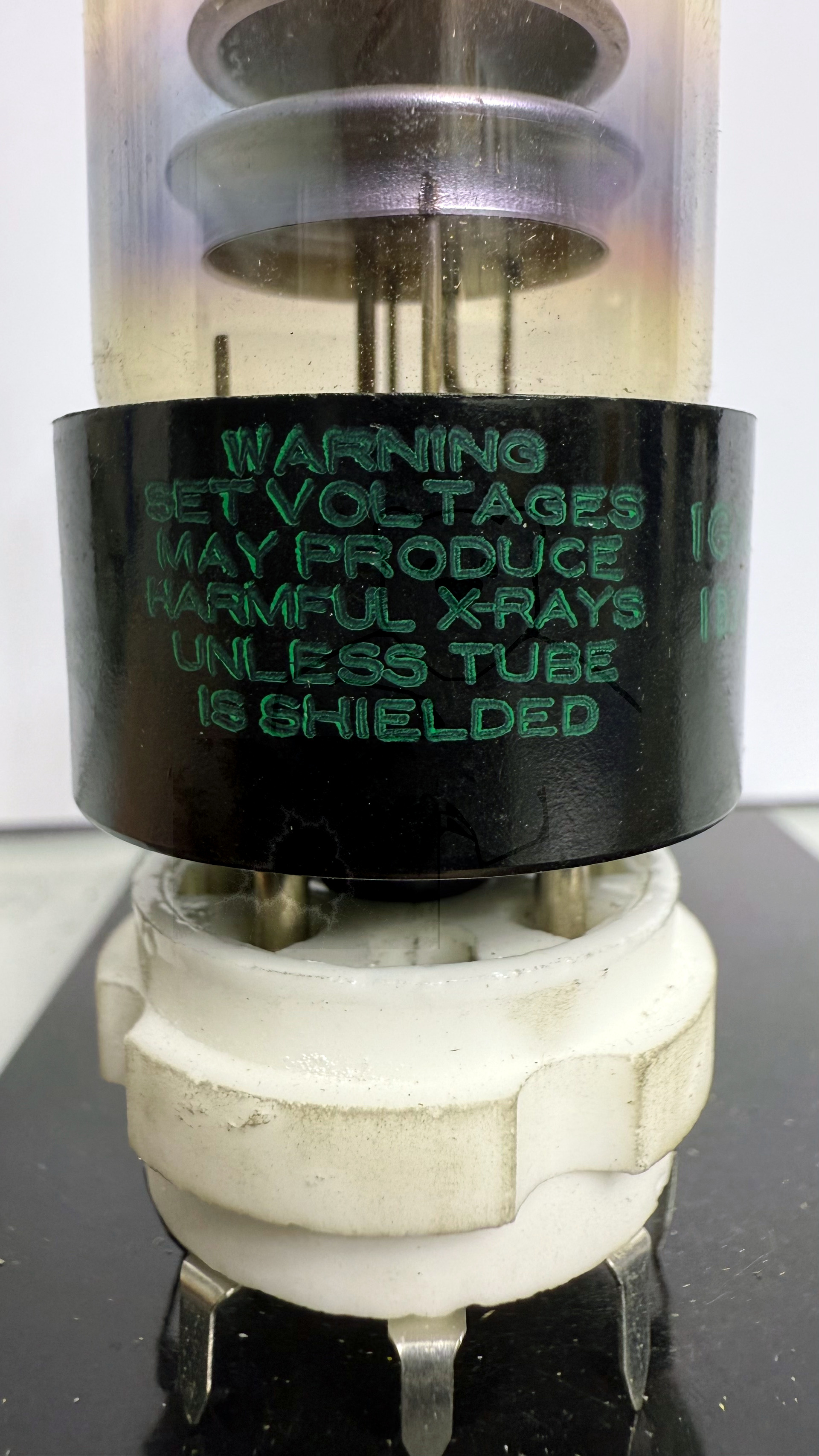

Röhre 1G3GT #4456 Bild 6

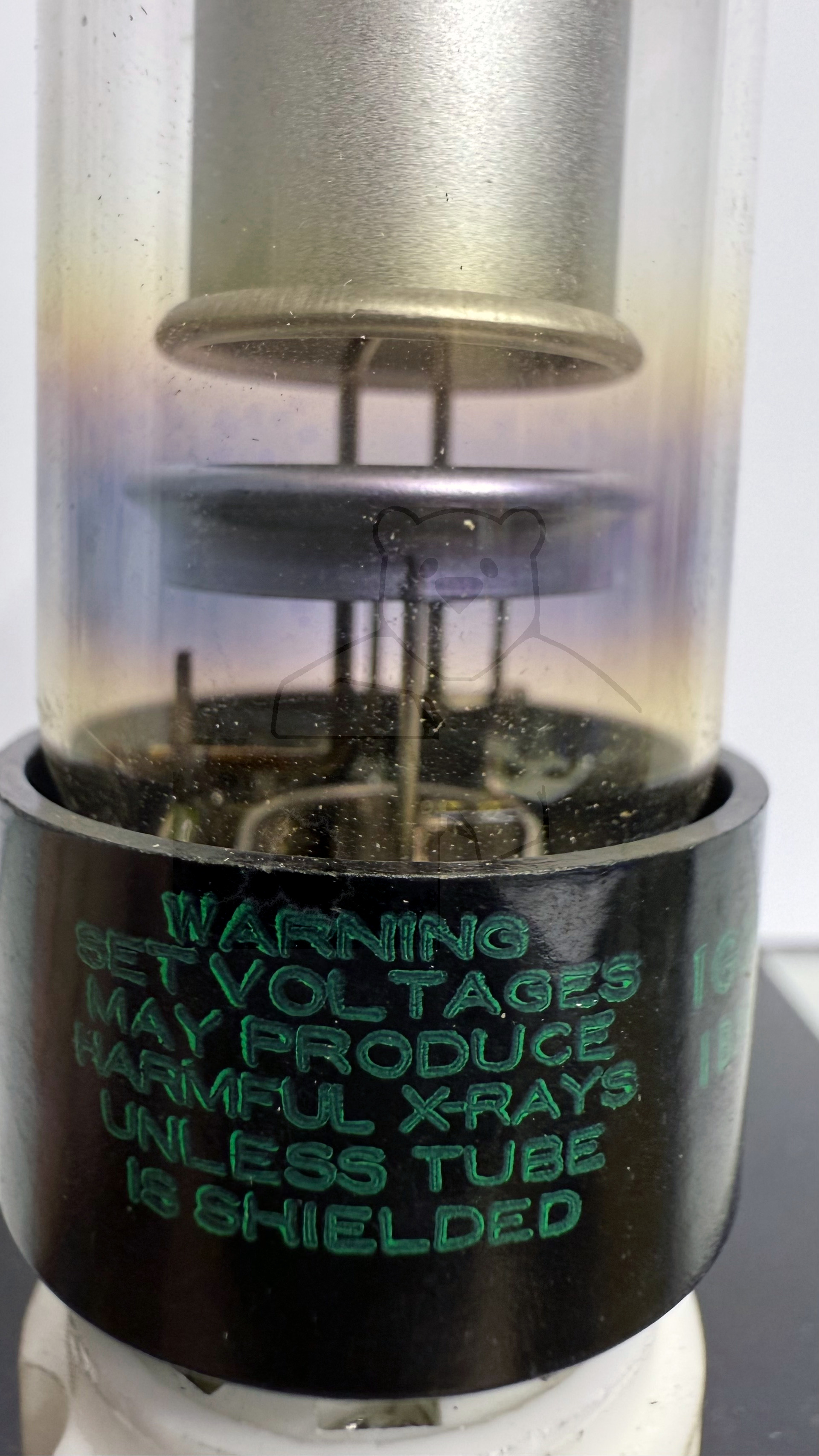

Röhre 1G3GT #4456 Bild 7

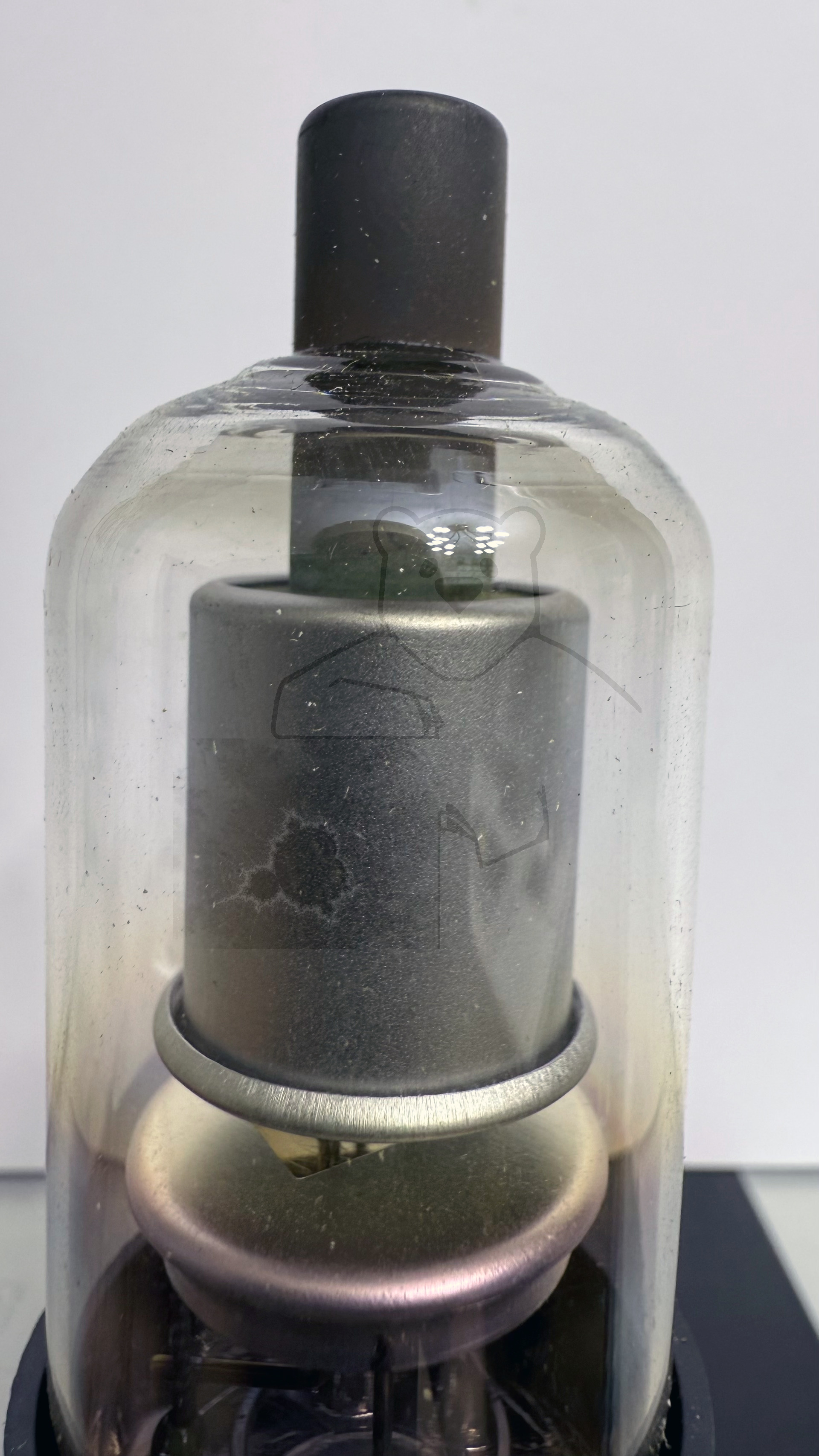

Röhre 1G3GT #4456 Bild 8

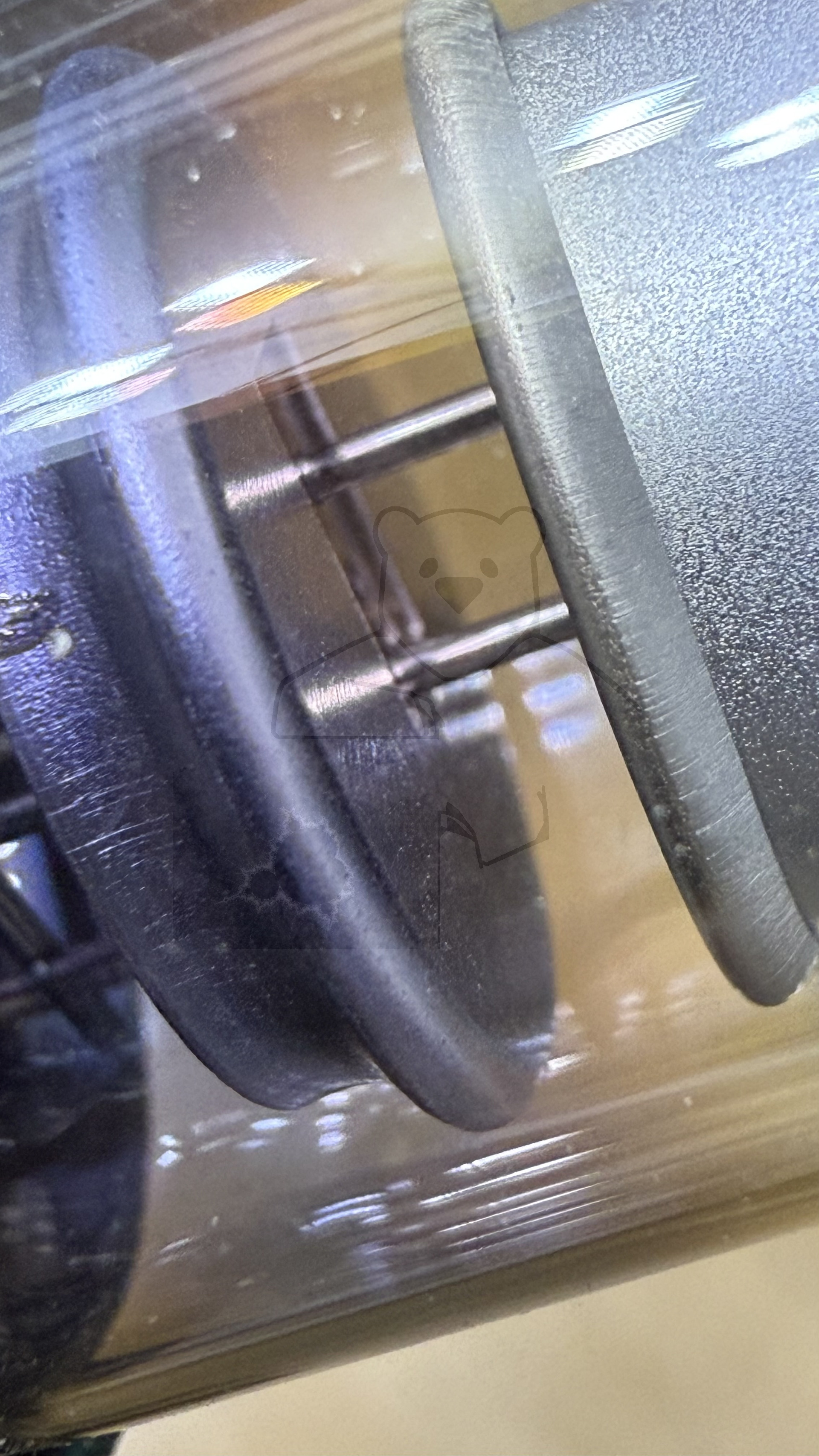

Röhre 1G3GT #4456 Bild 9

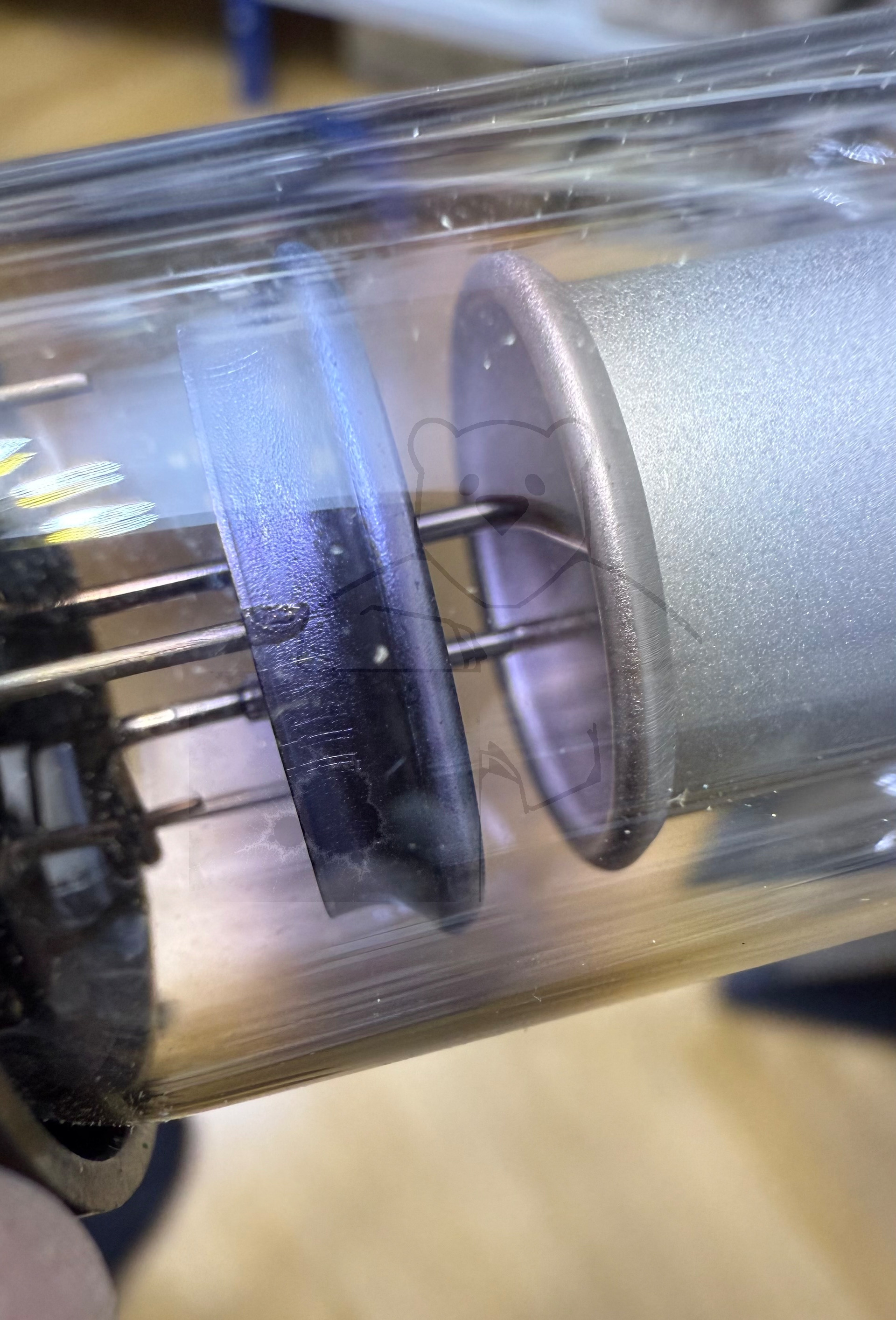

Röhre 1G3GT #4456 Bild 10
Röhre 1G3GT #4456 Bild 11

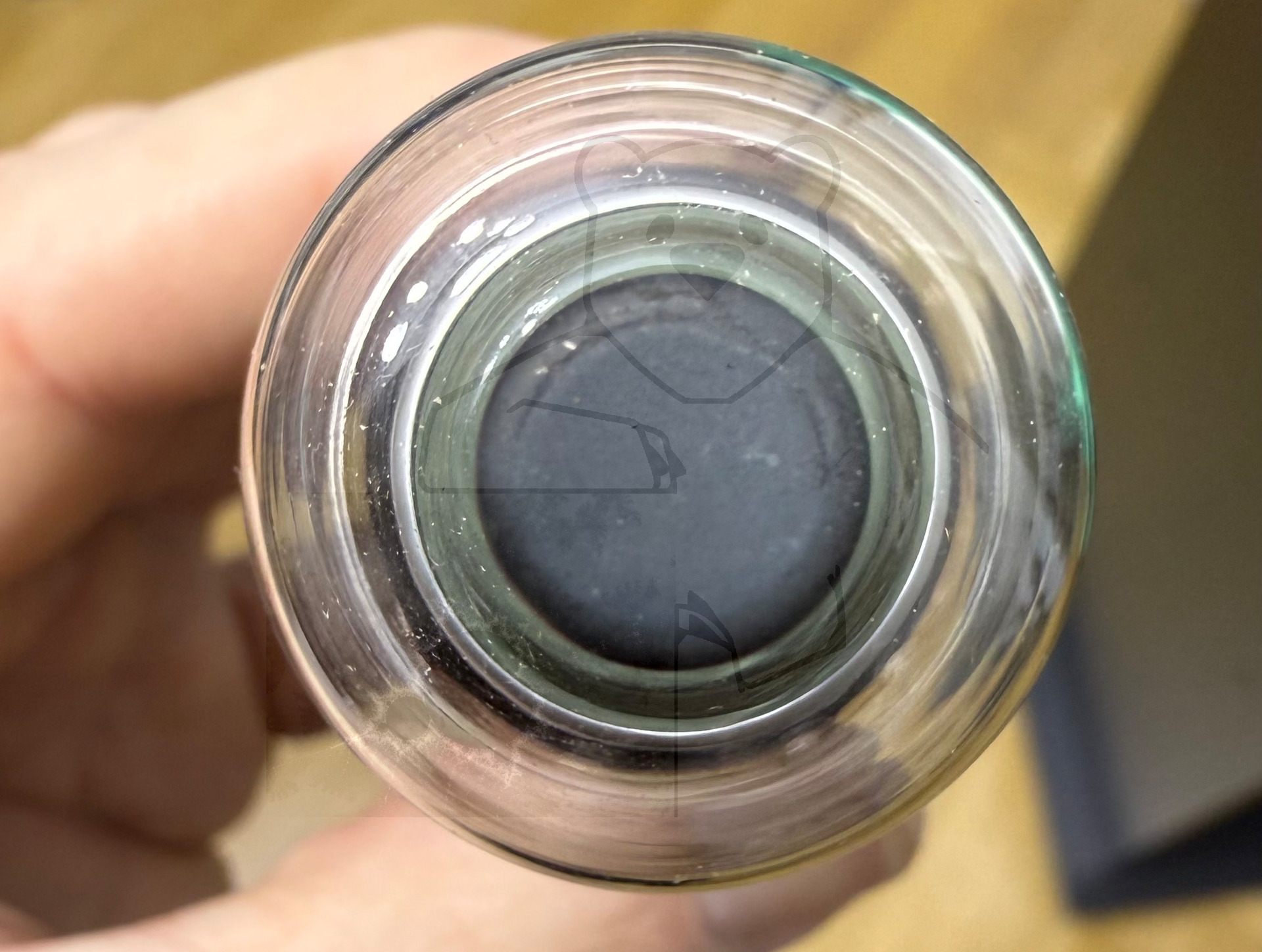

Röhre 1G3GT #4456 Bild 12

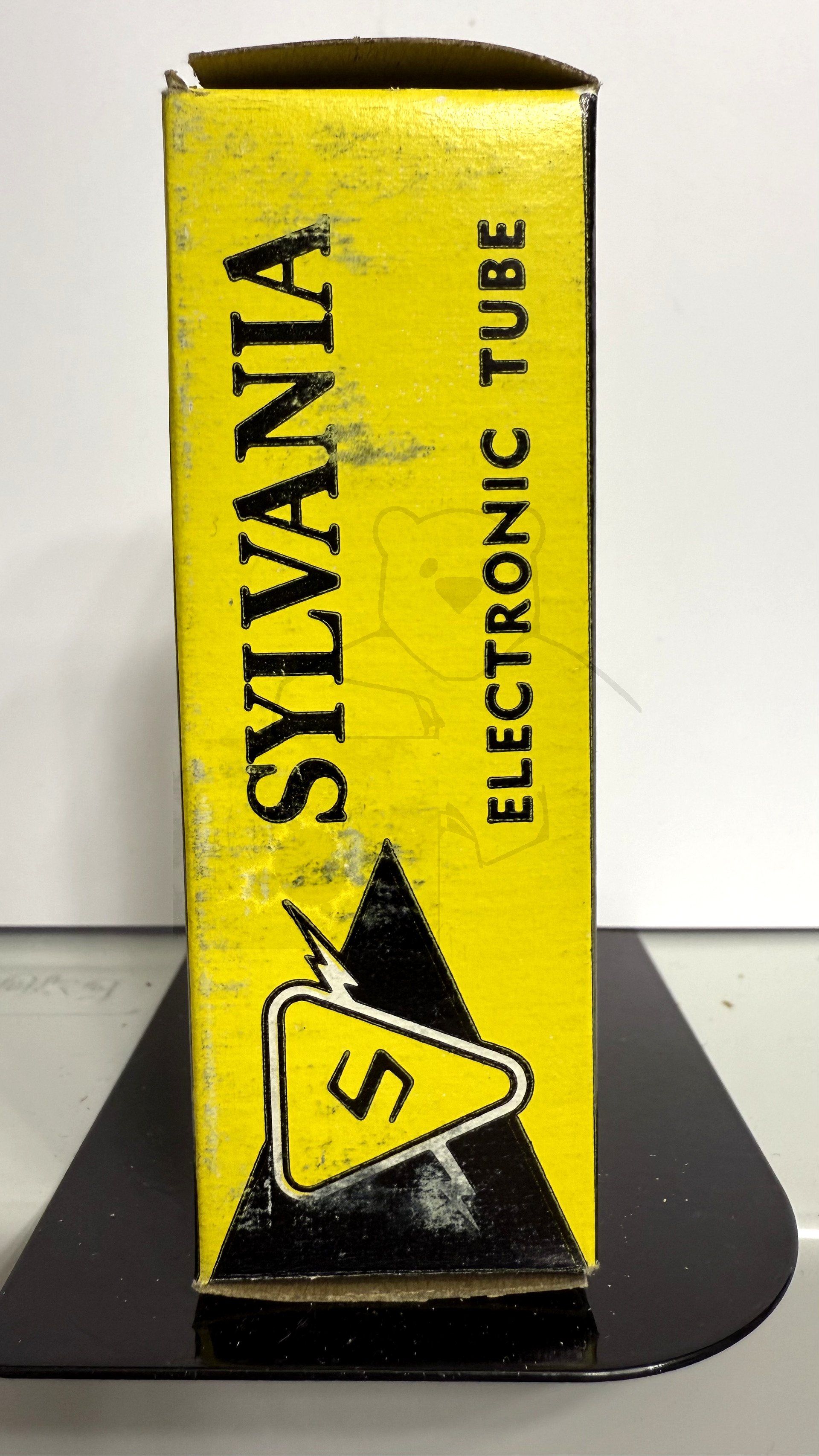

Röhre 1G3GT #4456 Verpackung Bild 1

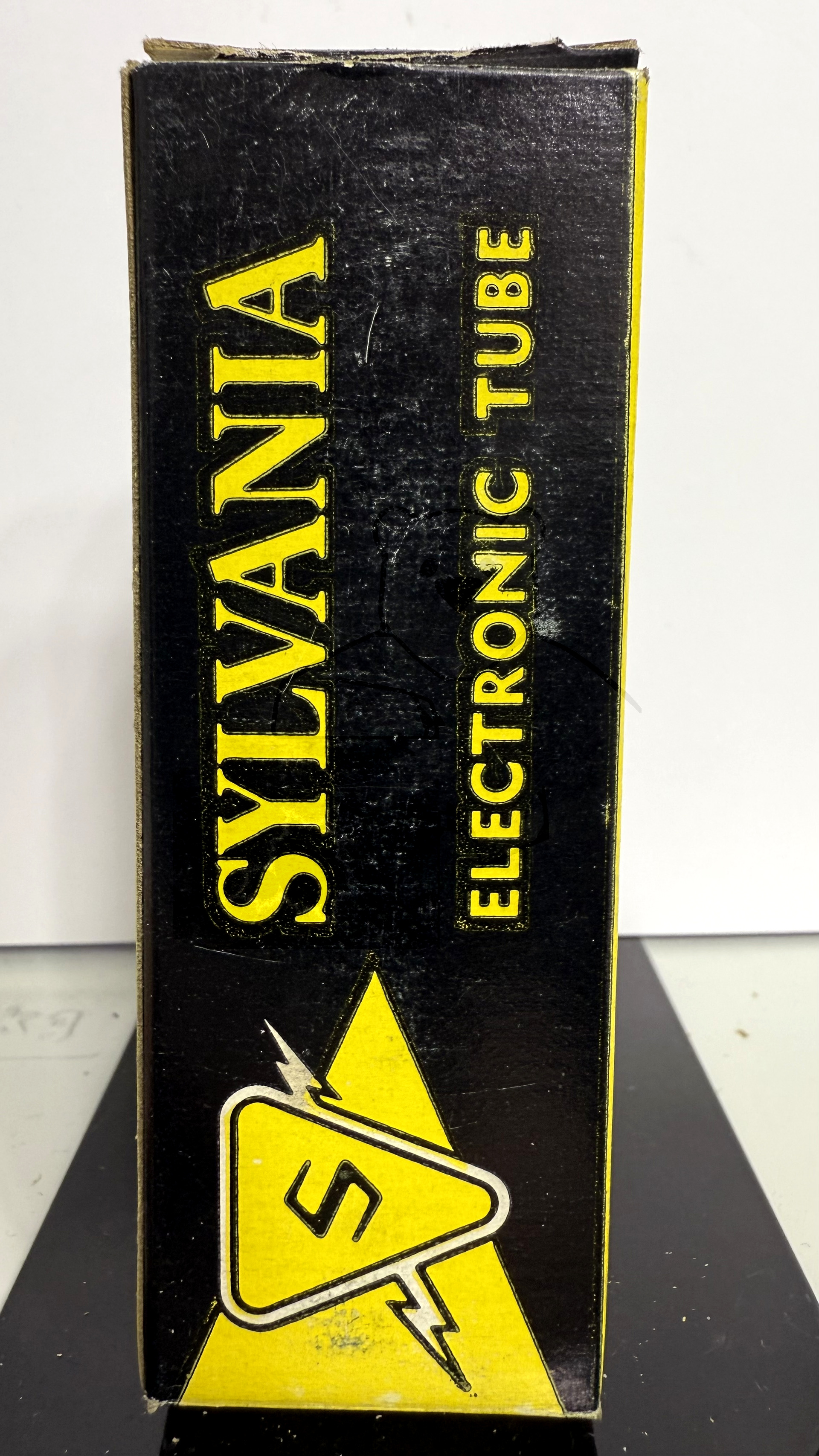

Röhre 1G3GT #4456 Verpackung Bild 2

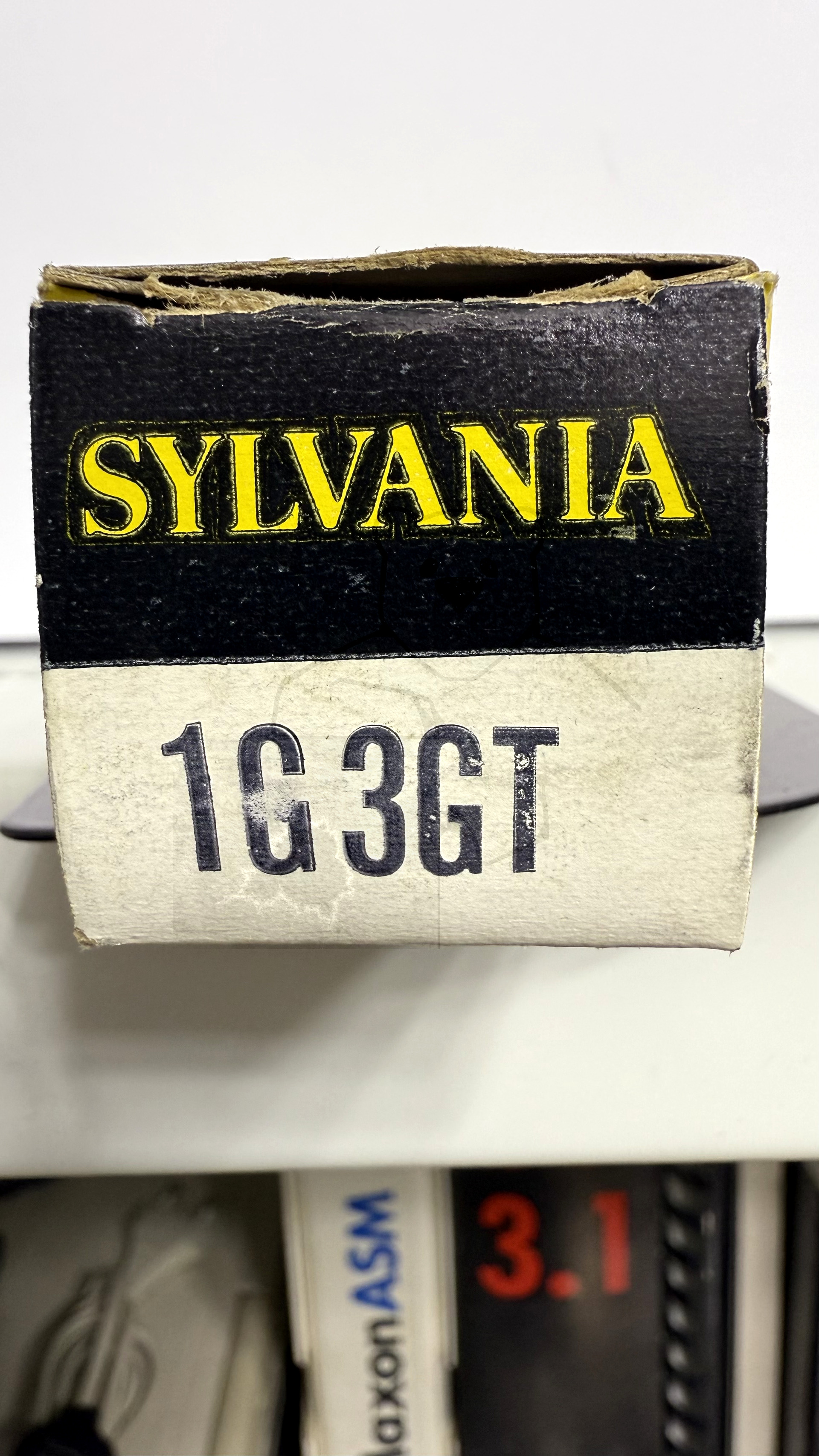

Röhre 1G3GT #4456 Verpackung Bild 3
Röhre 1G3GT #4456 Verpackung Bild 4

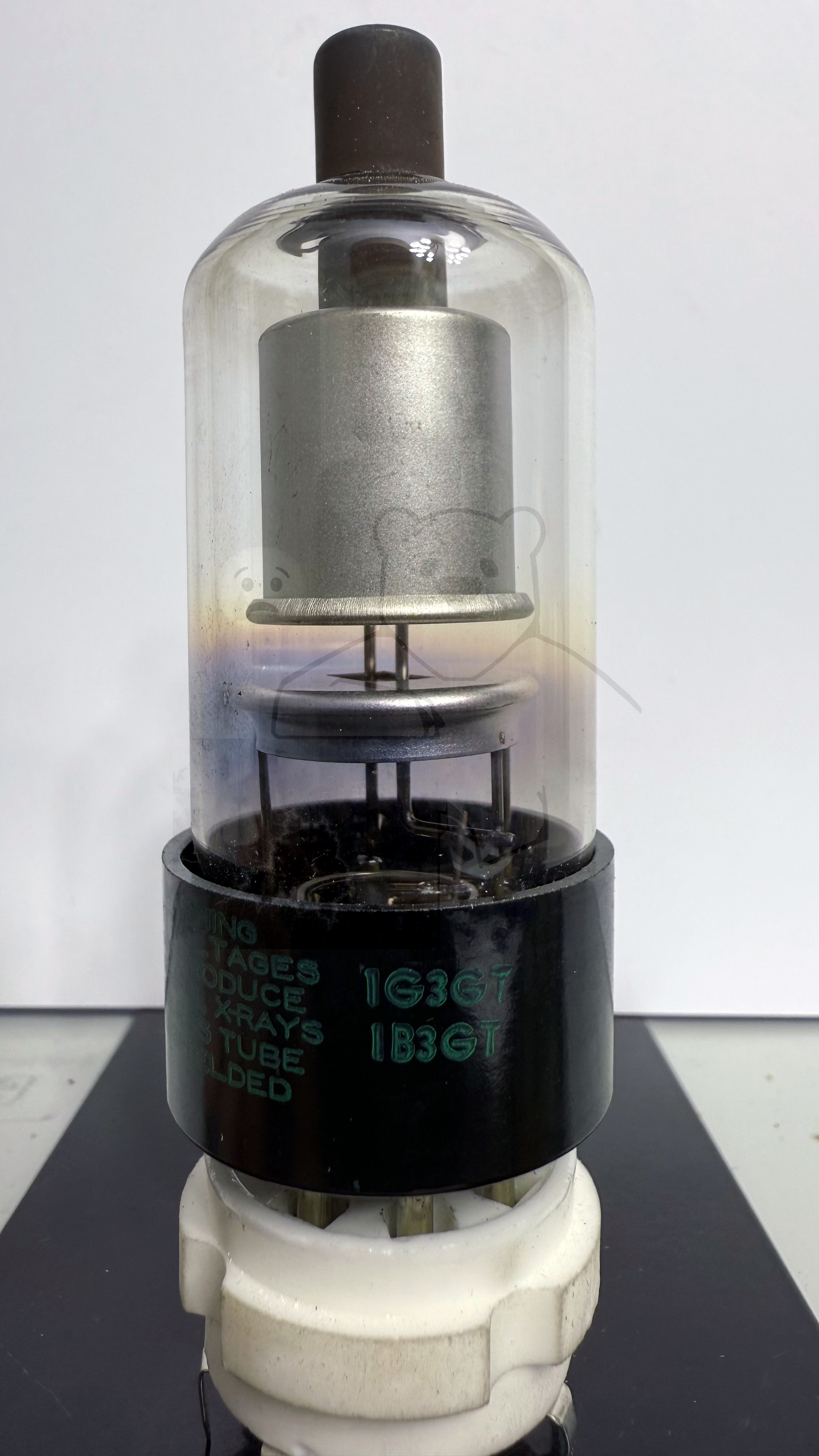

Röhre 1G3GT #4438 Bild 1

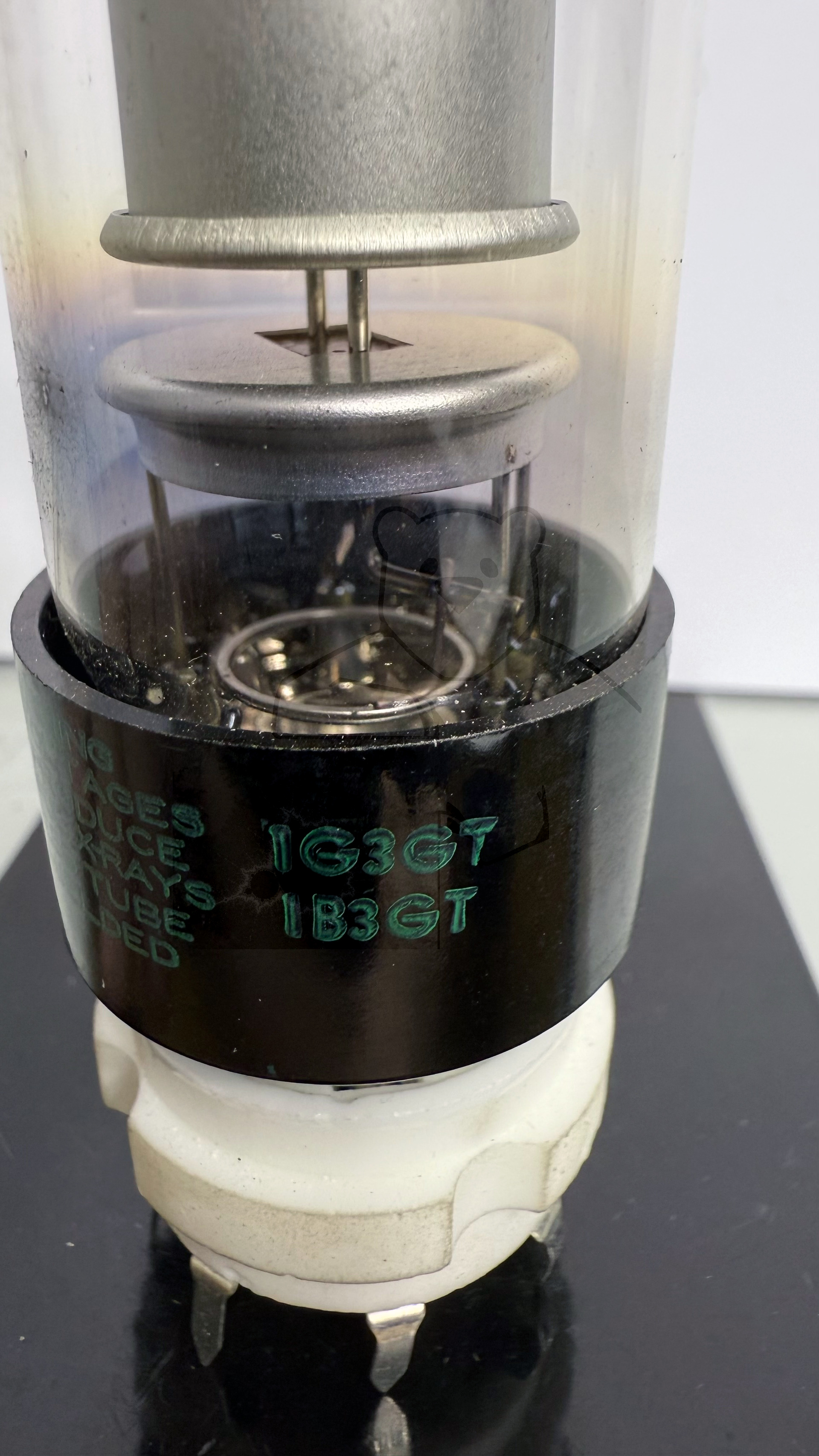

Röhre 1G3GT #4438 Bild 2

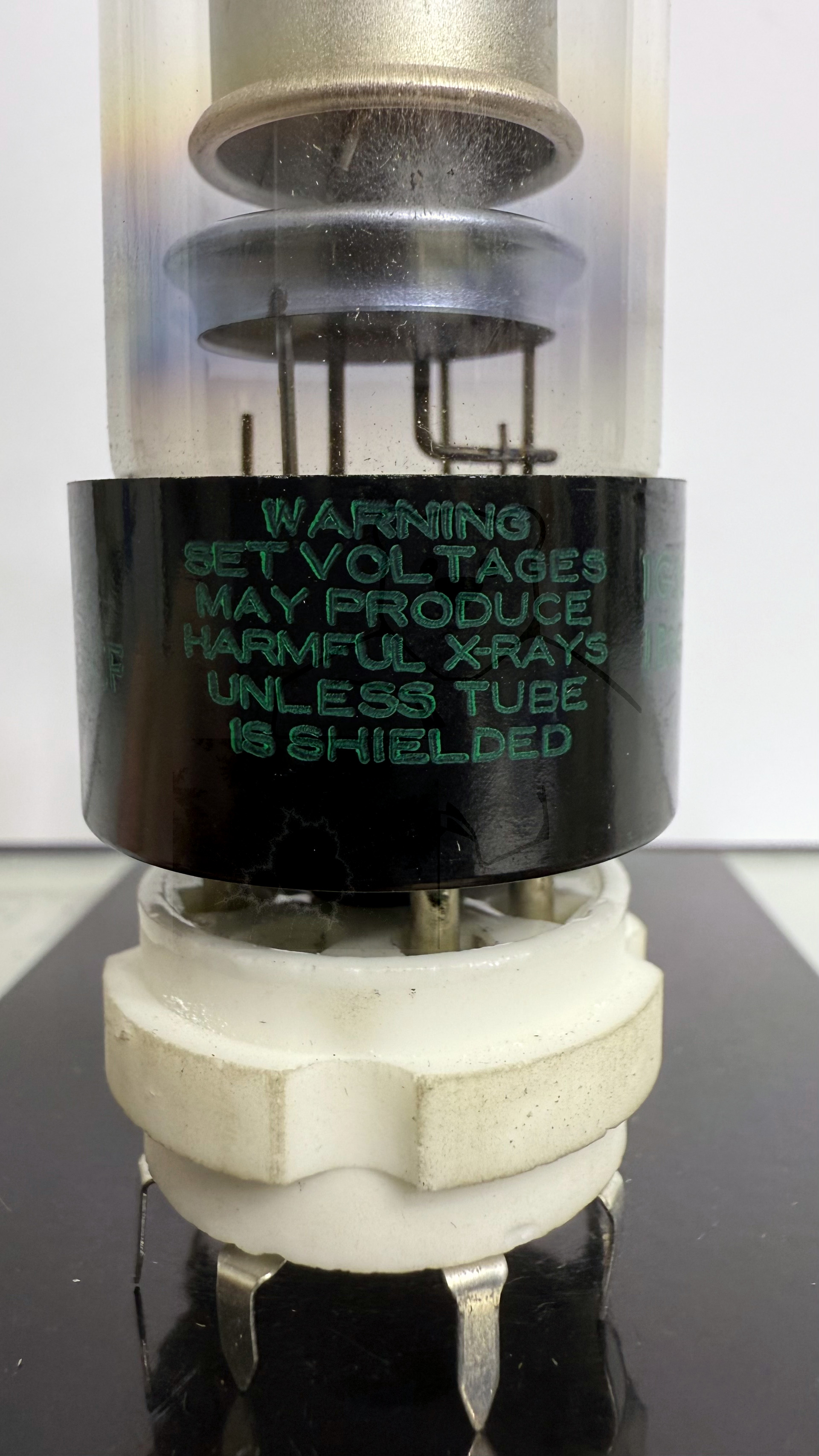

Röhre 1G3GT #4438 Bild 3

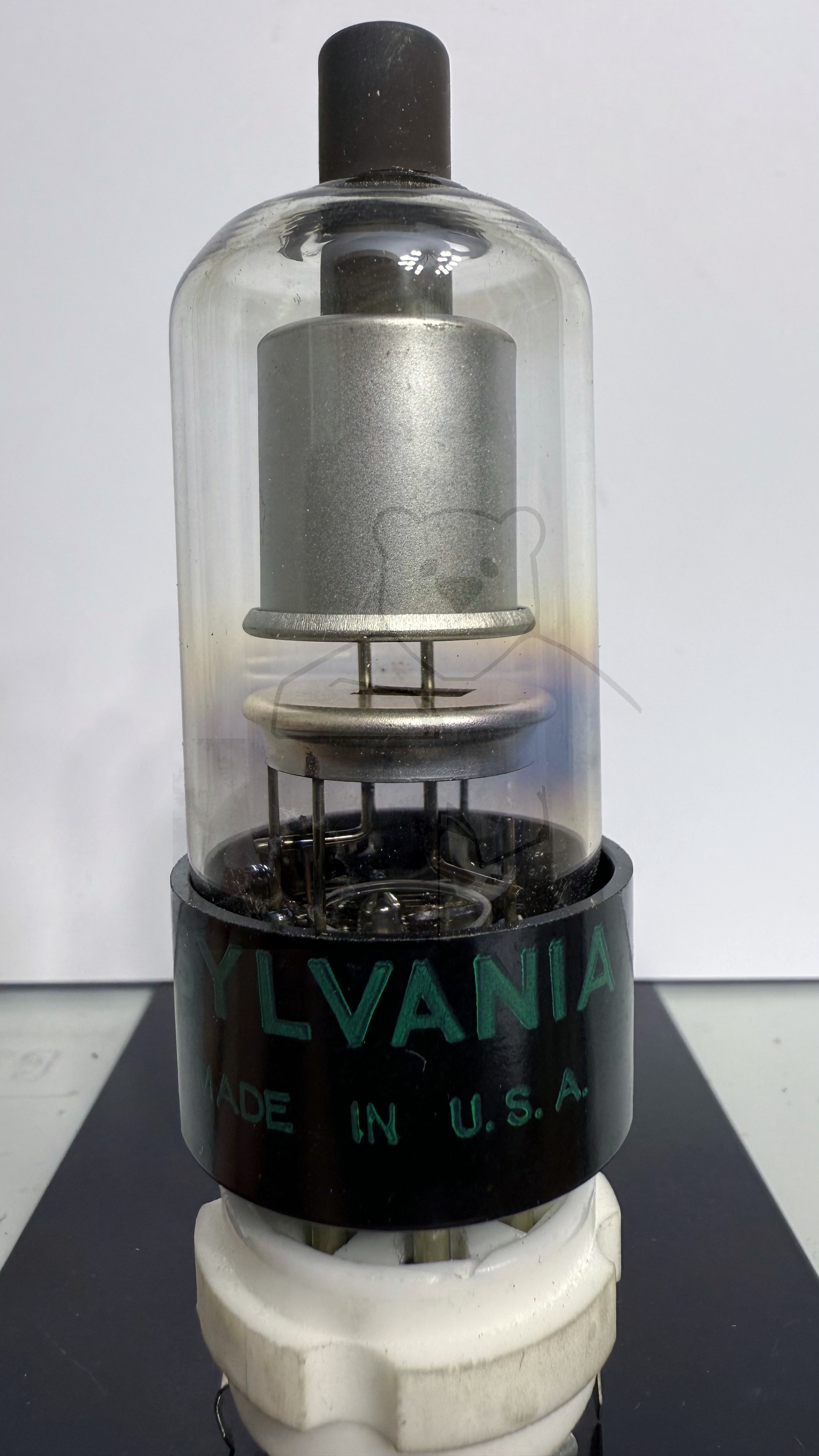

Röhre 1G3GT #4438 Bild 4

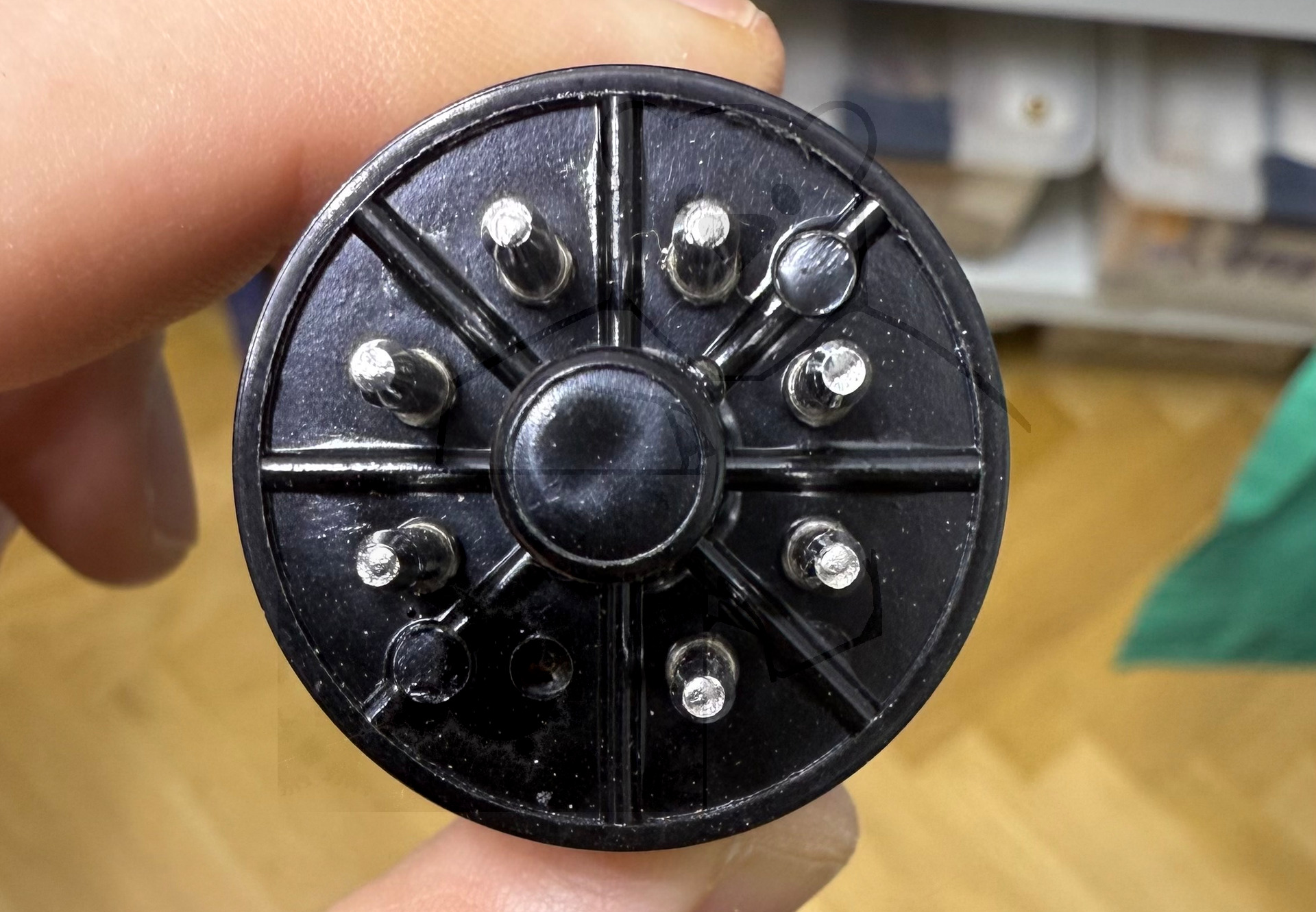

Röhre 1G3GT #4438 Bild 5

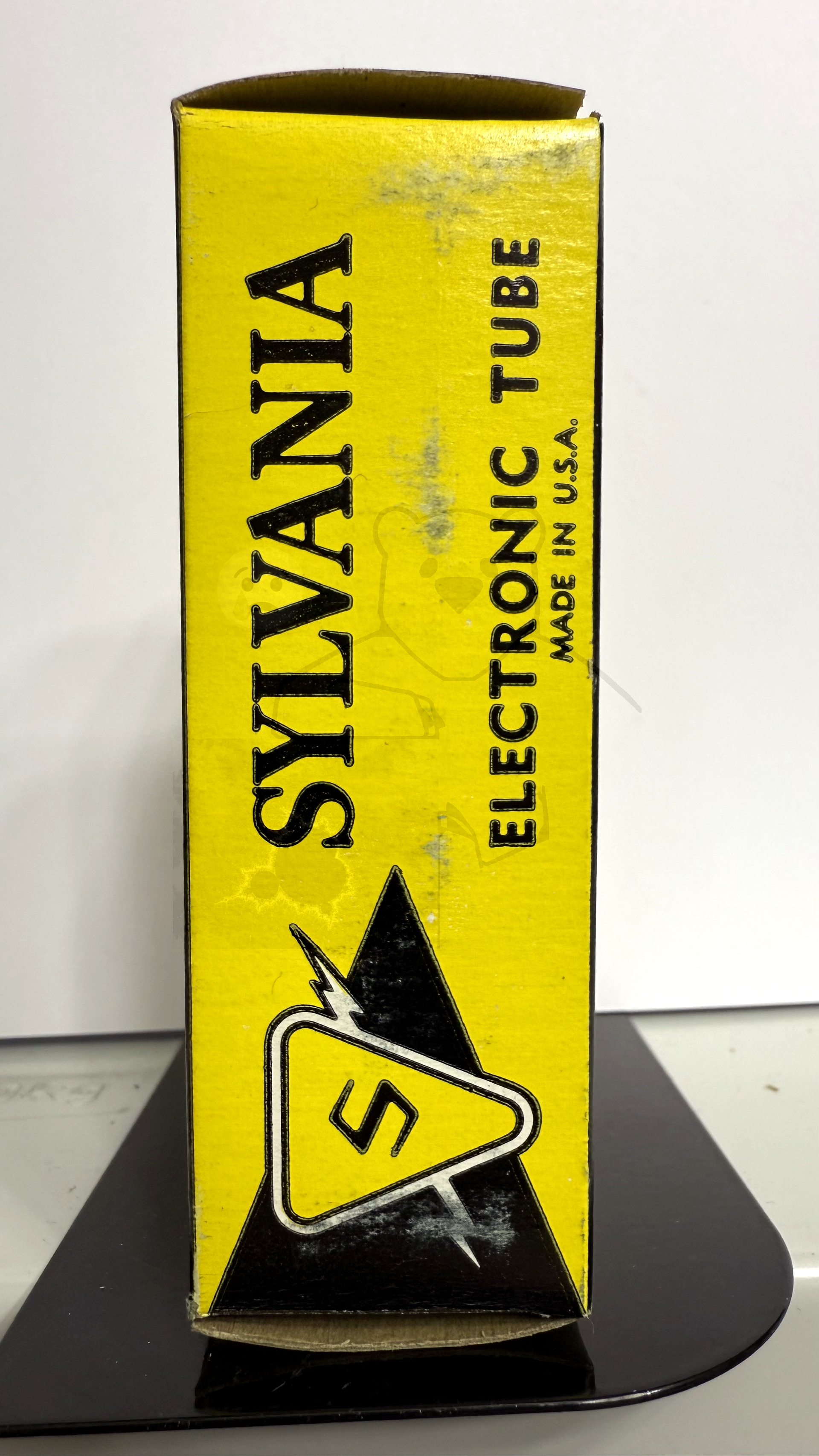

Röhre 1G3GT #4438 Verpackung Bild 1

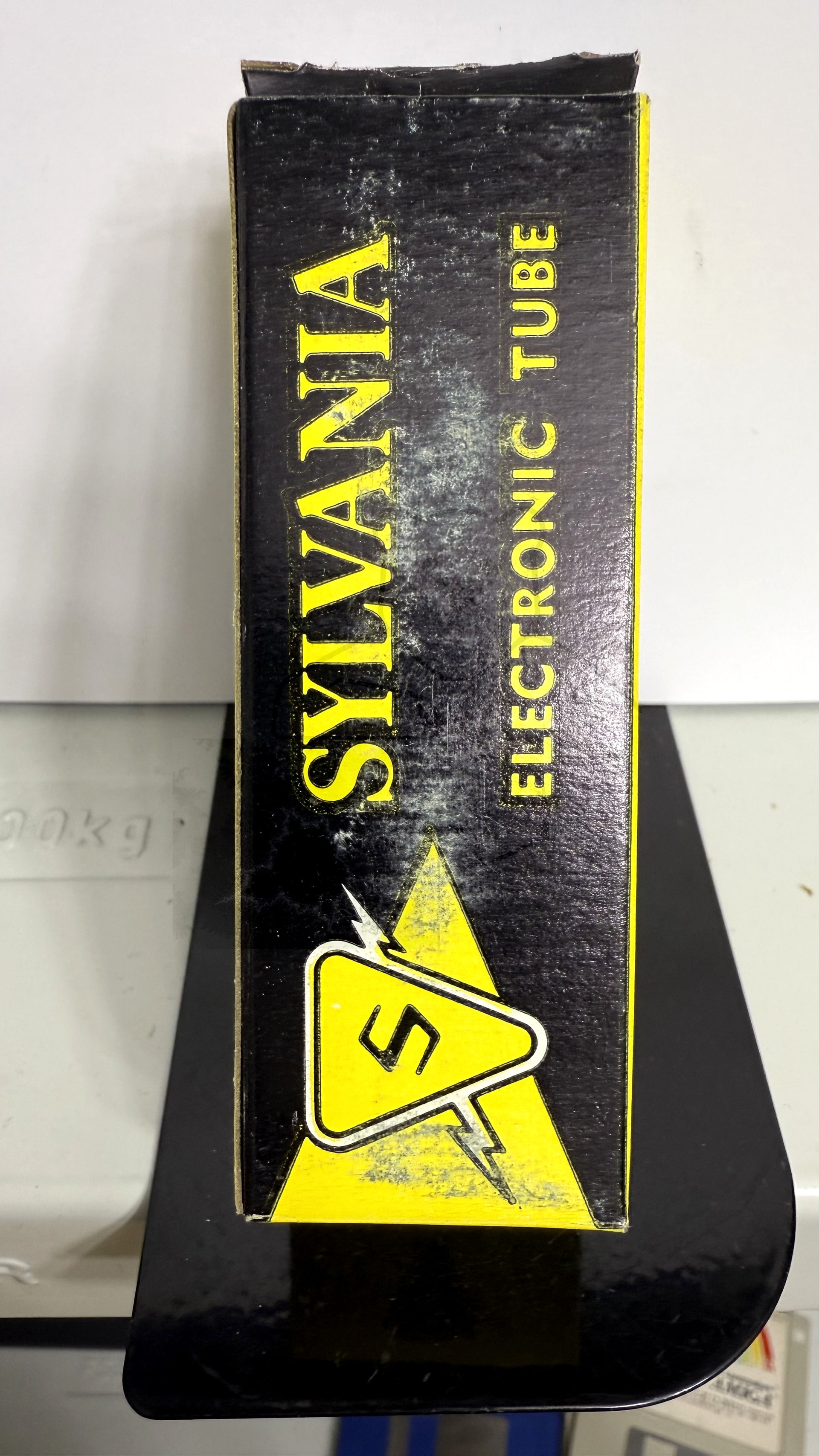

Röhre 1G3GT #4438 Verpackung Bild 2

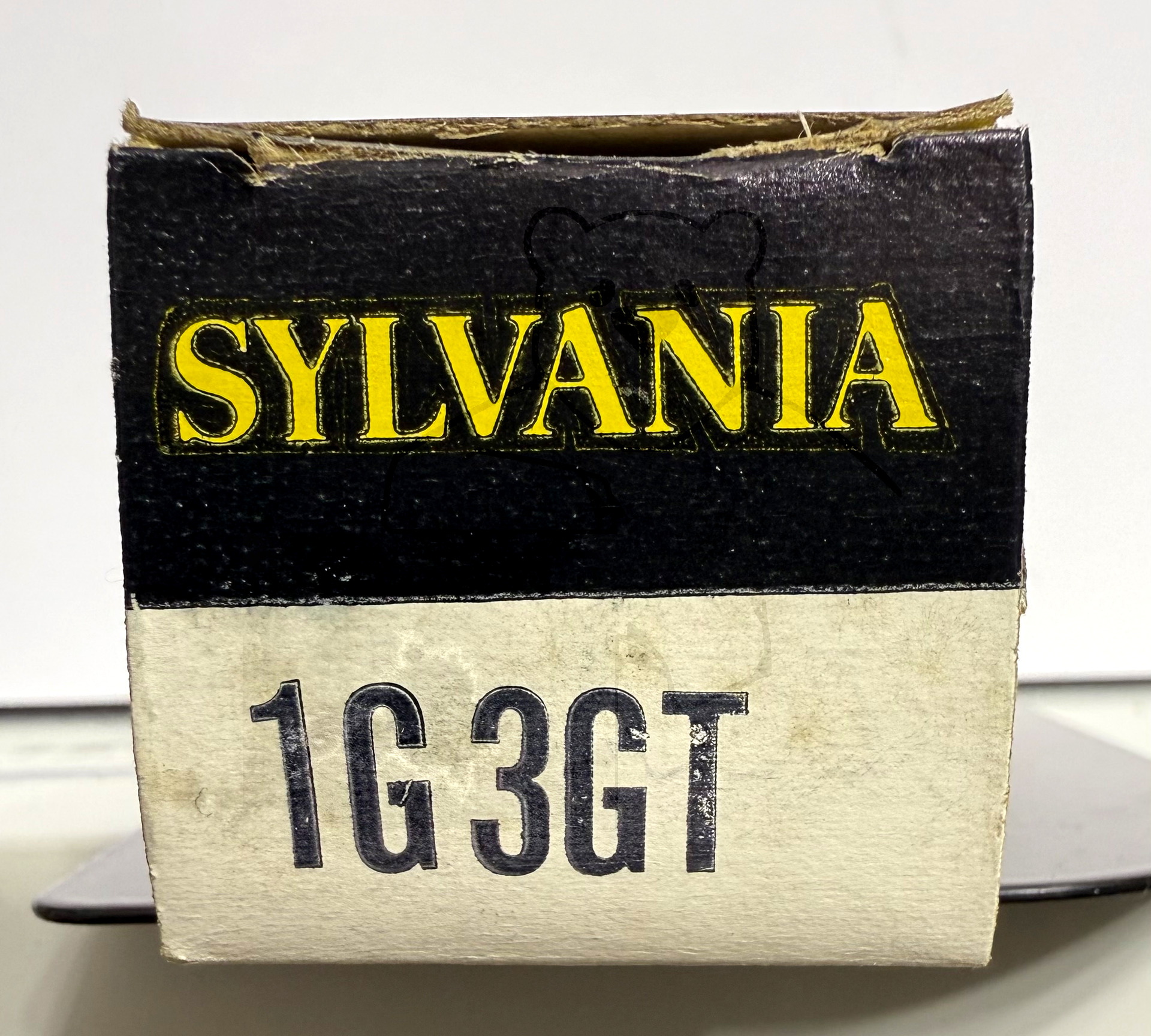

Röhre 1G3GT #4438 Verpackung Bild 3

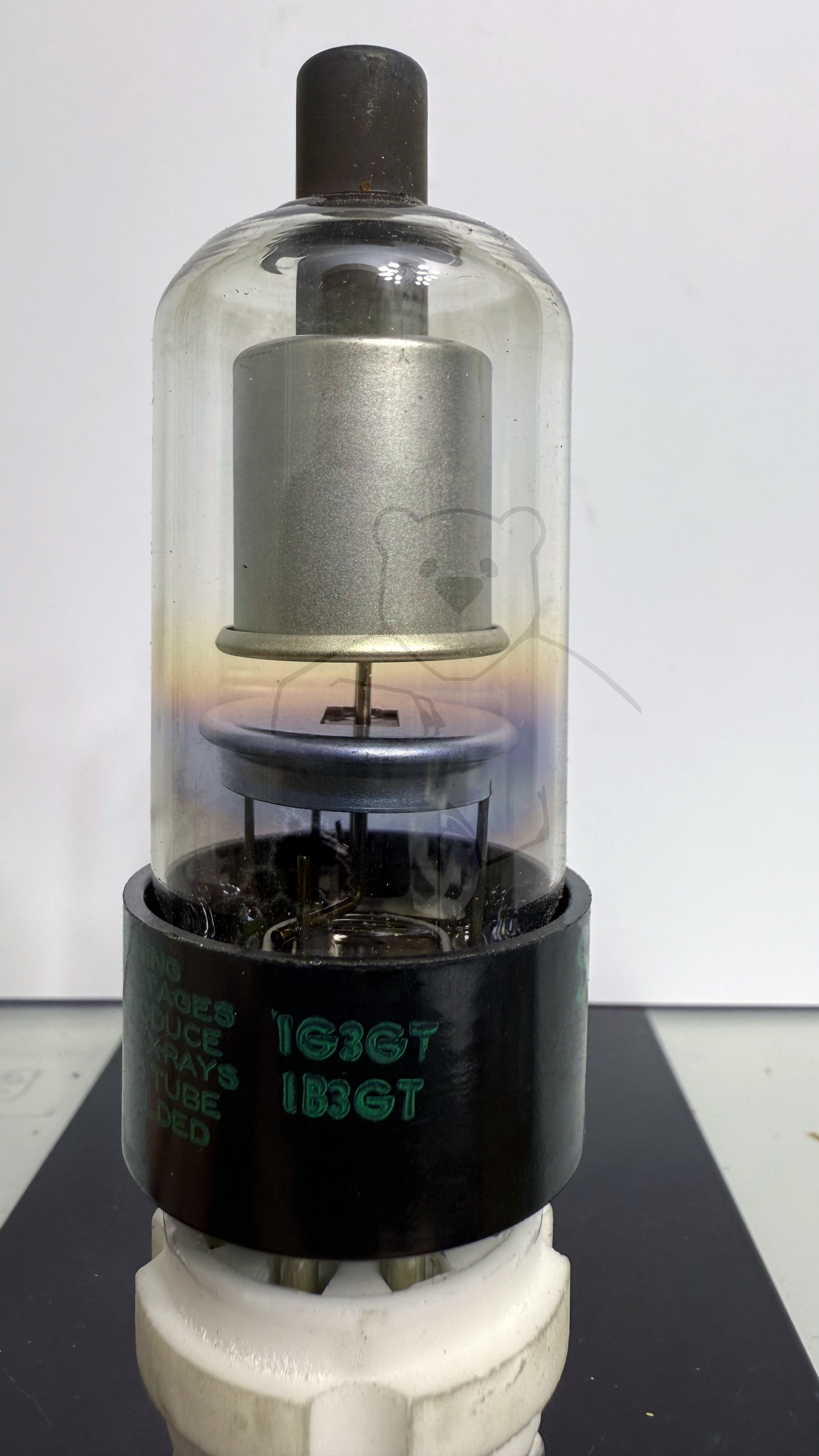

Röhre 1G3GT #4439 Bild 1

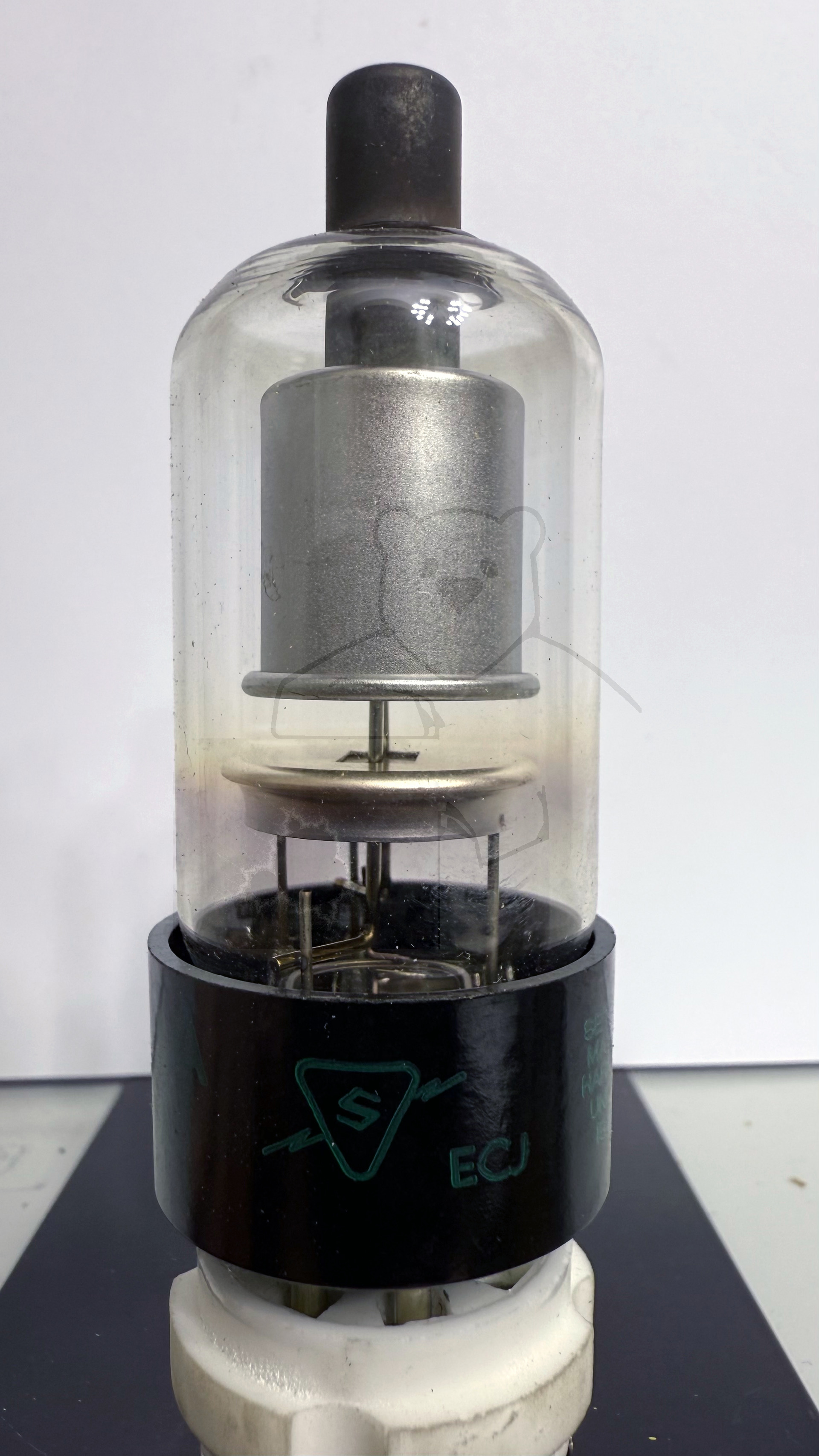

Röhre 1G3GT #4440 Bild 1

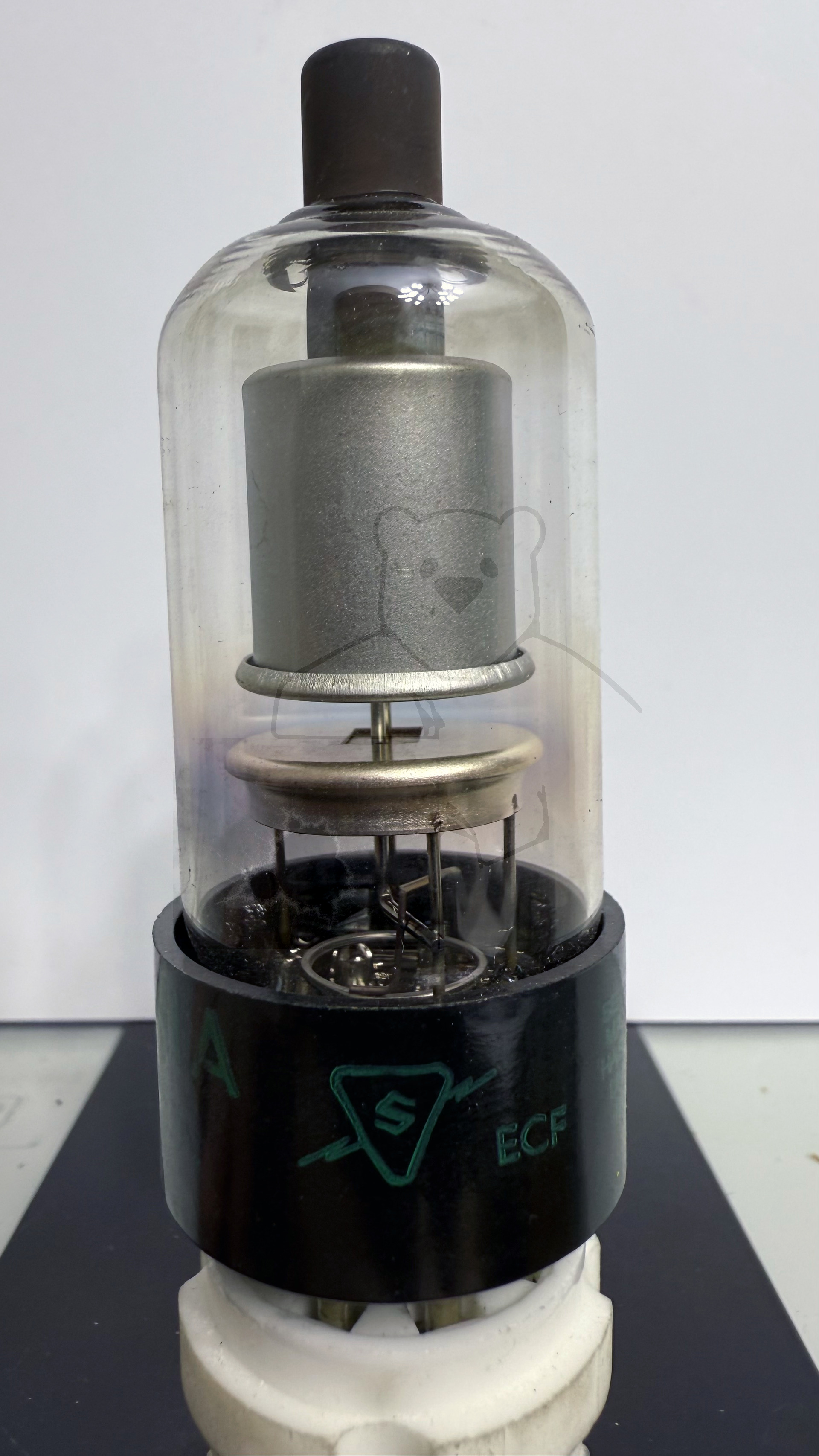

Röhre 1G3GT #4441 Bild 1

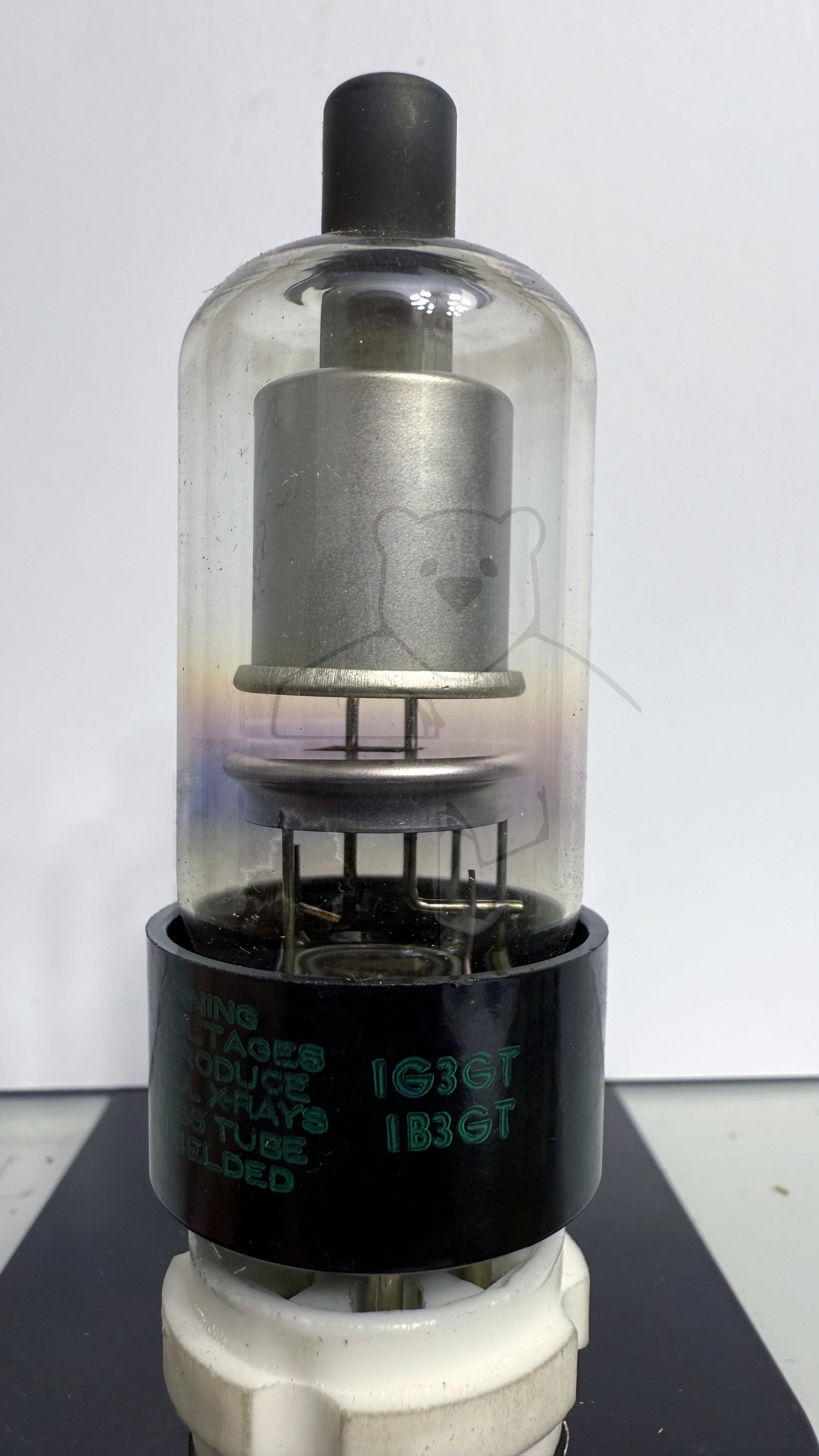

Röhre 1G3GT #4442 Bild 1

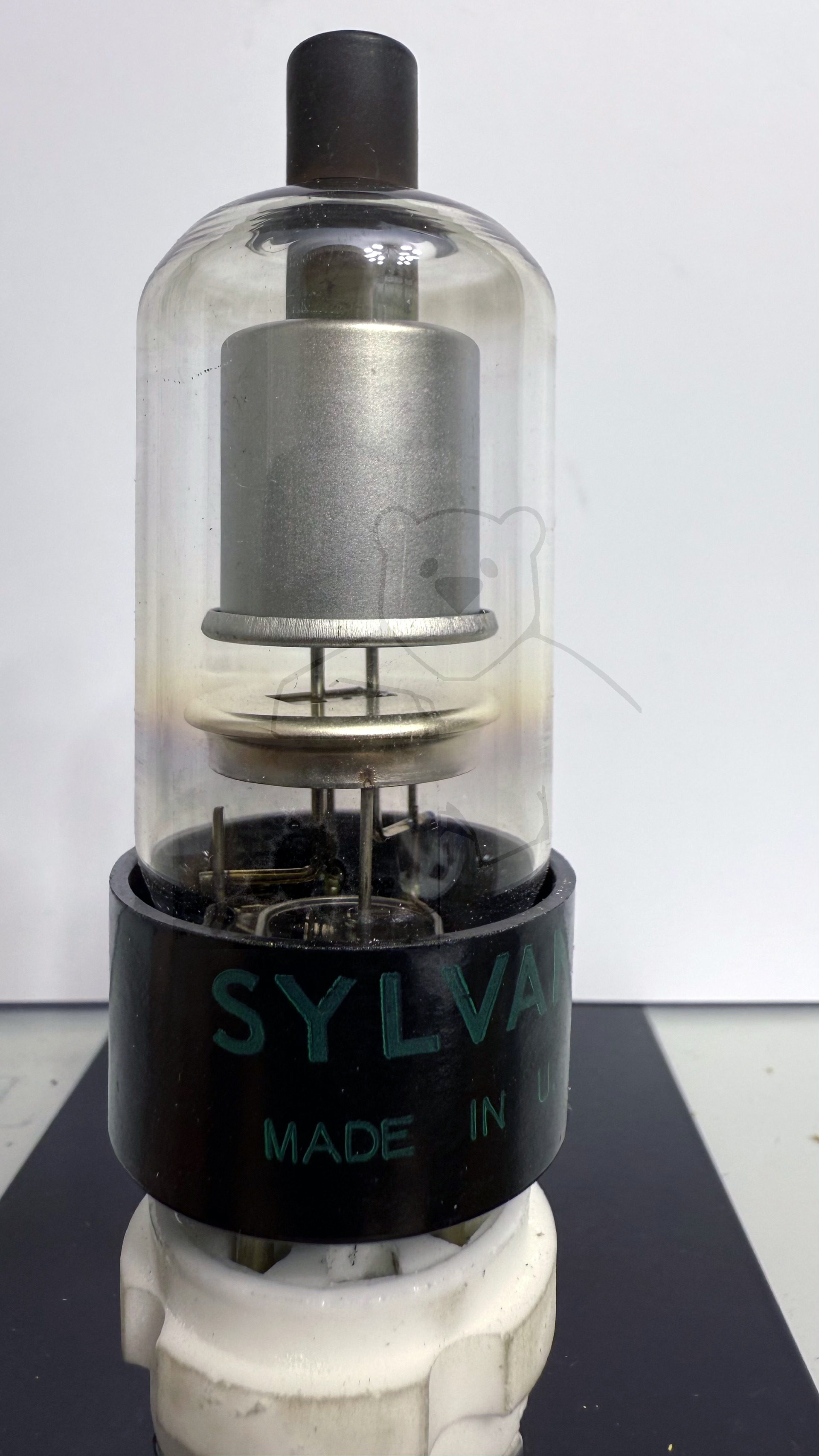

Röhre 1G3GT #4443 Bild 1

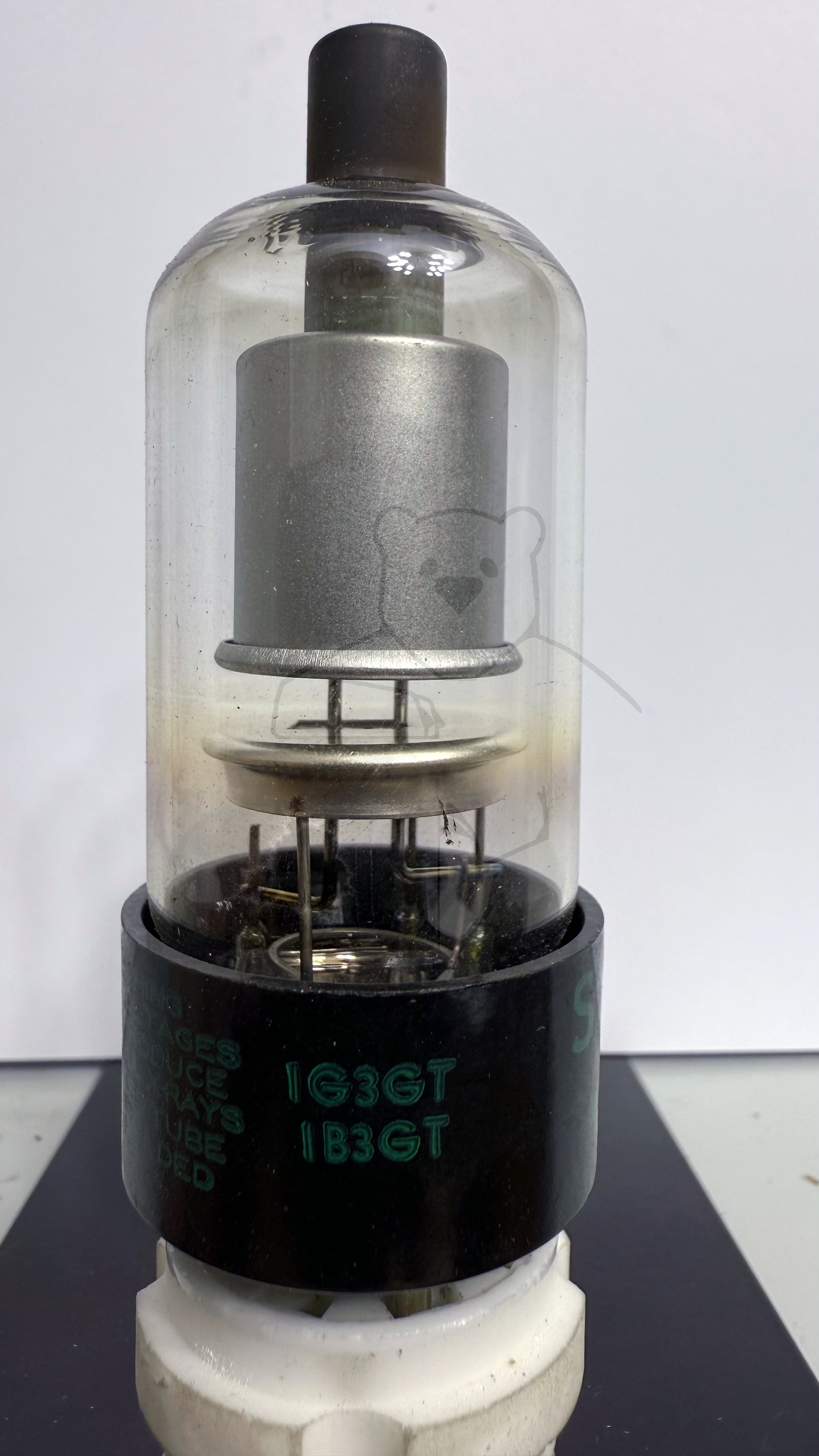

Röhre 1G3GT #4444 Bild 1

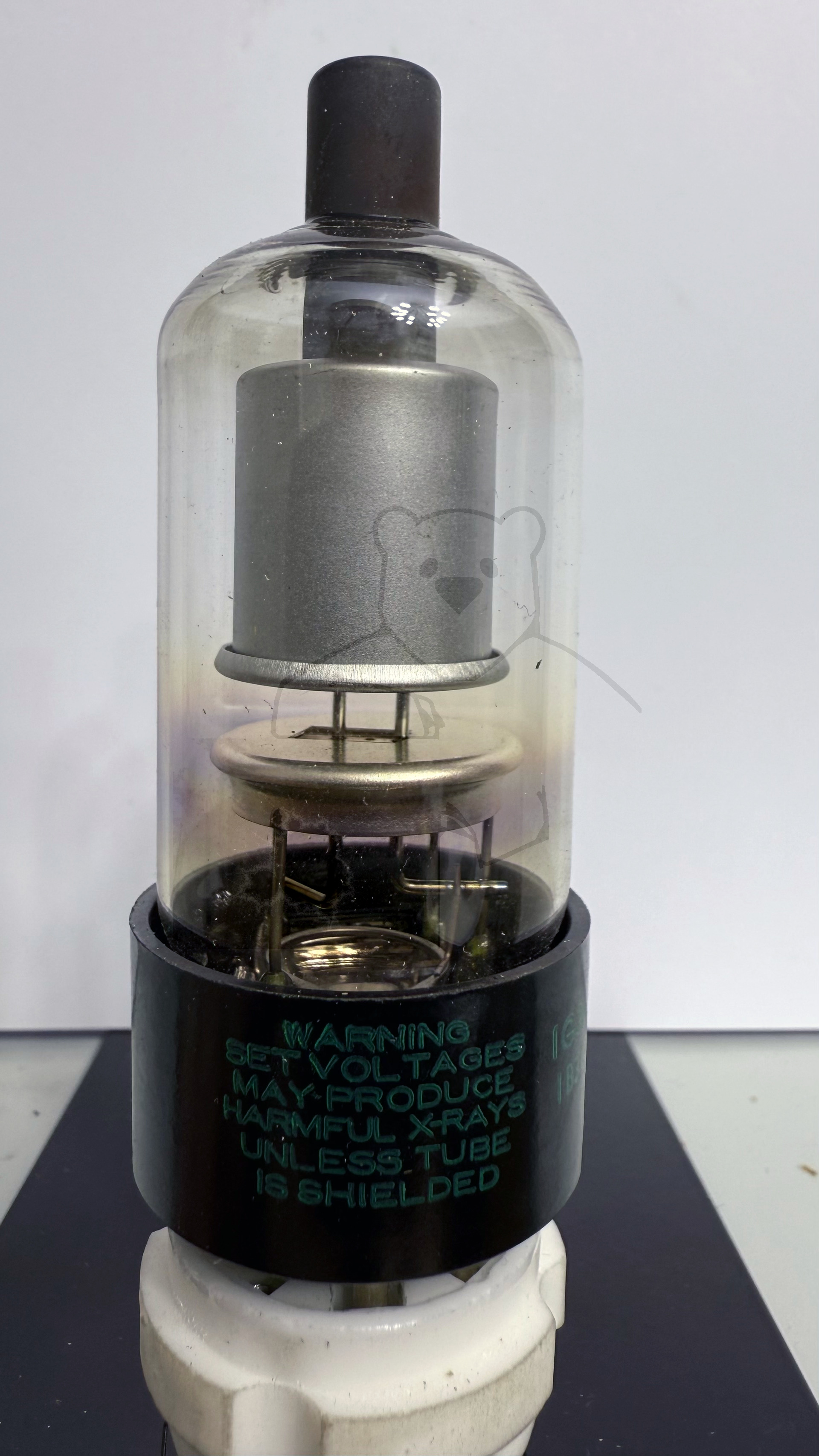

Röhre 1G3GT #4445 Bild 1

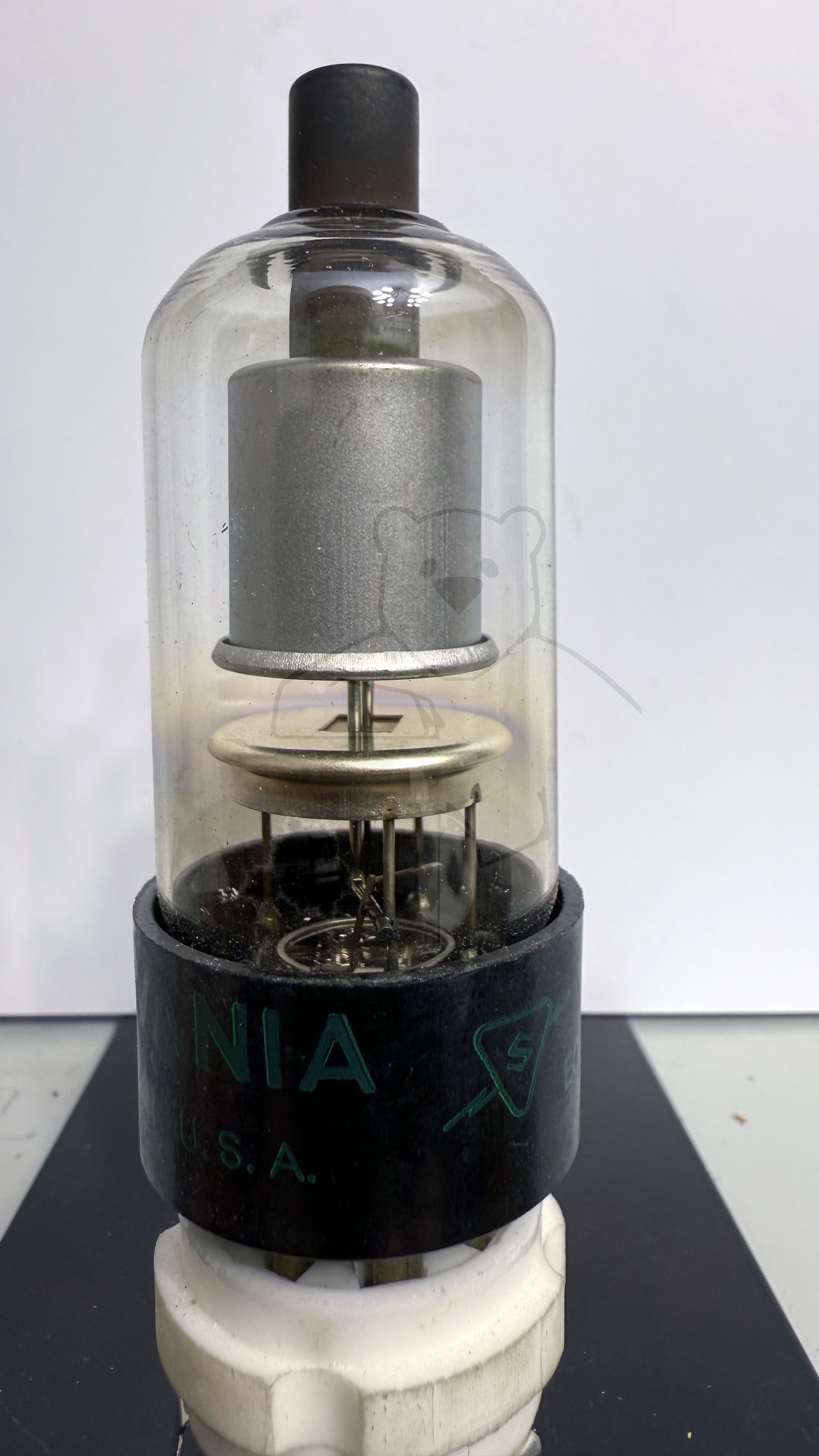

Röhre 1G3GT #4446 Bild 1

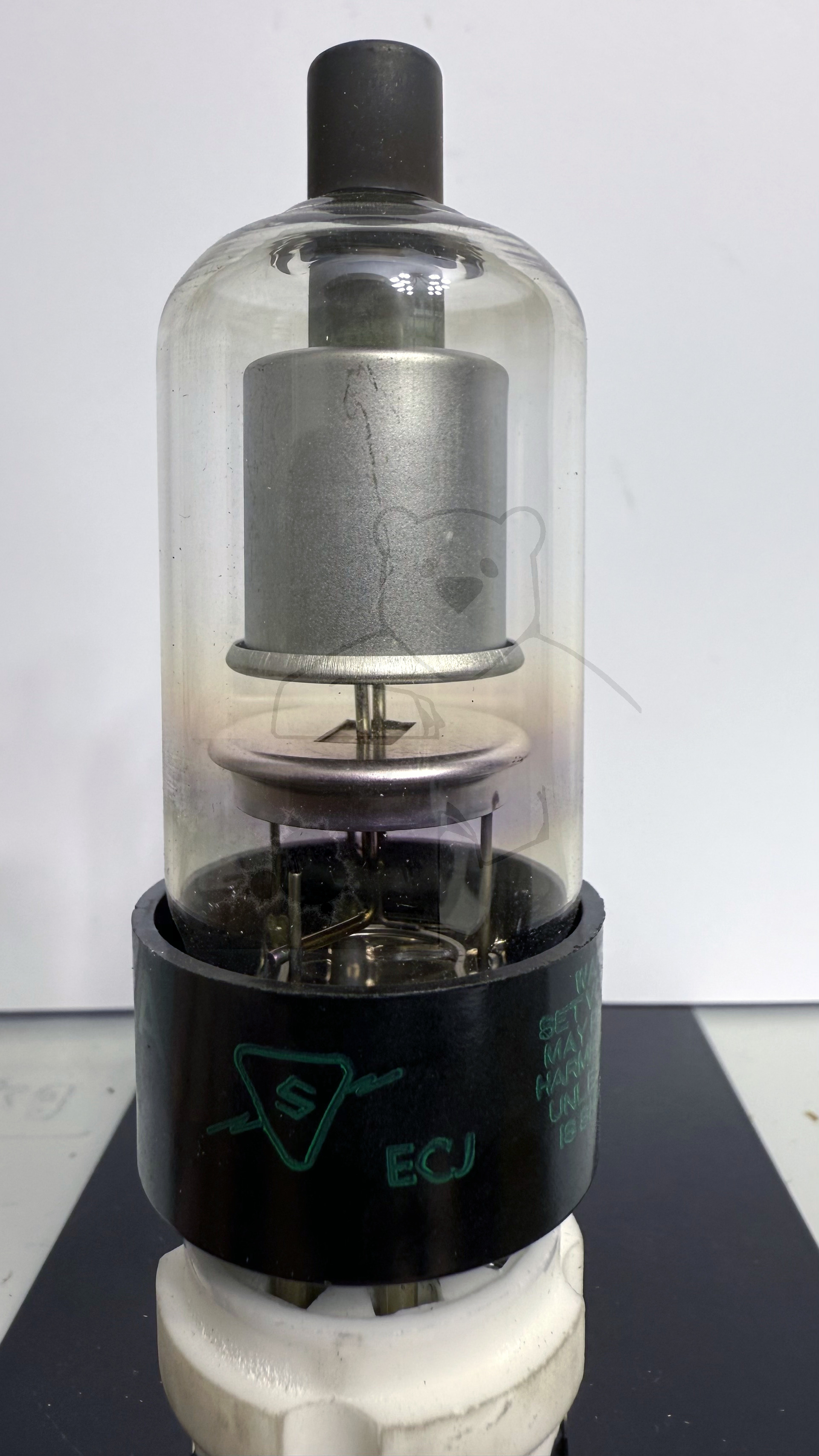

Röhre 1G3GT #4447 Bild 1

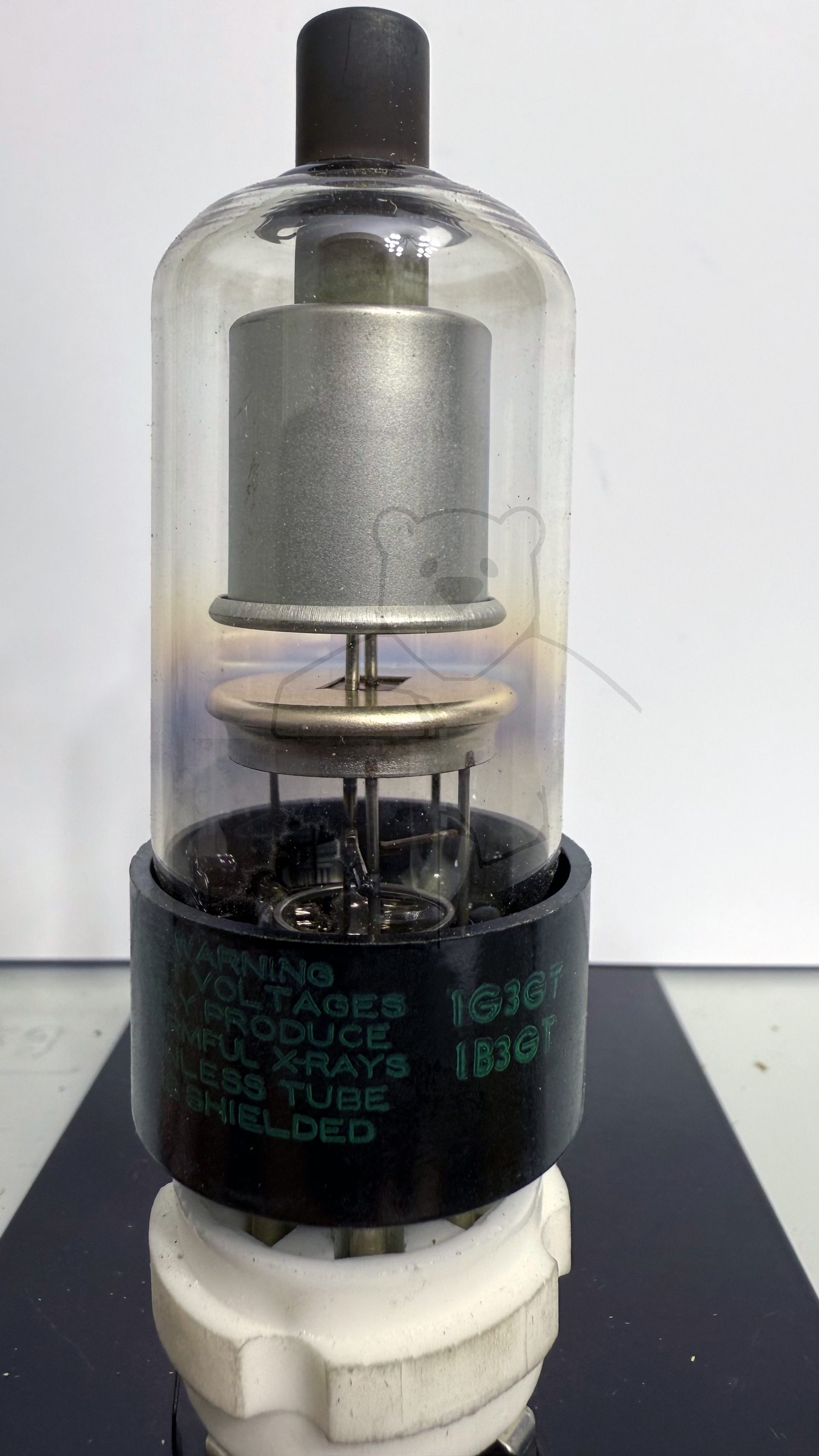

Röhre 1G3GT #4448 Bild 1

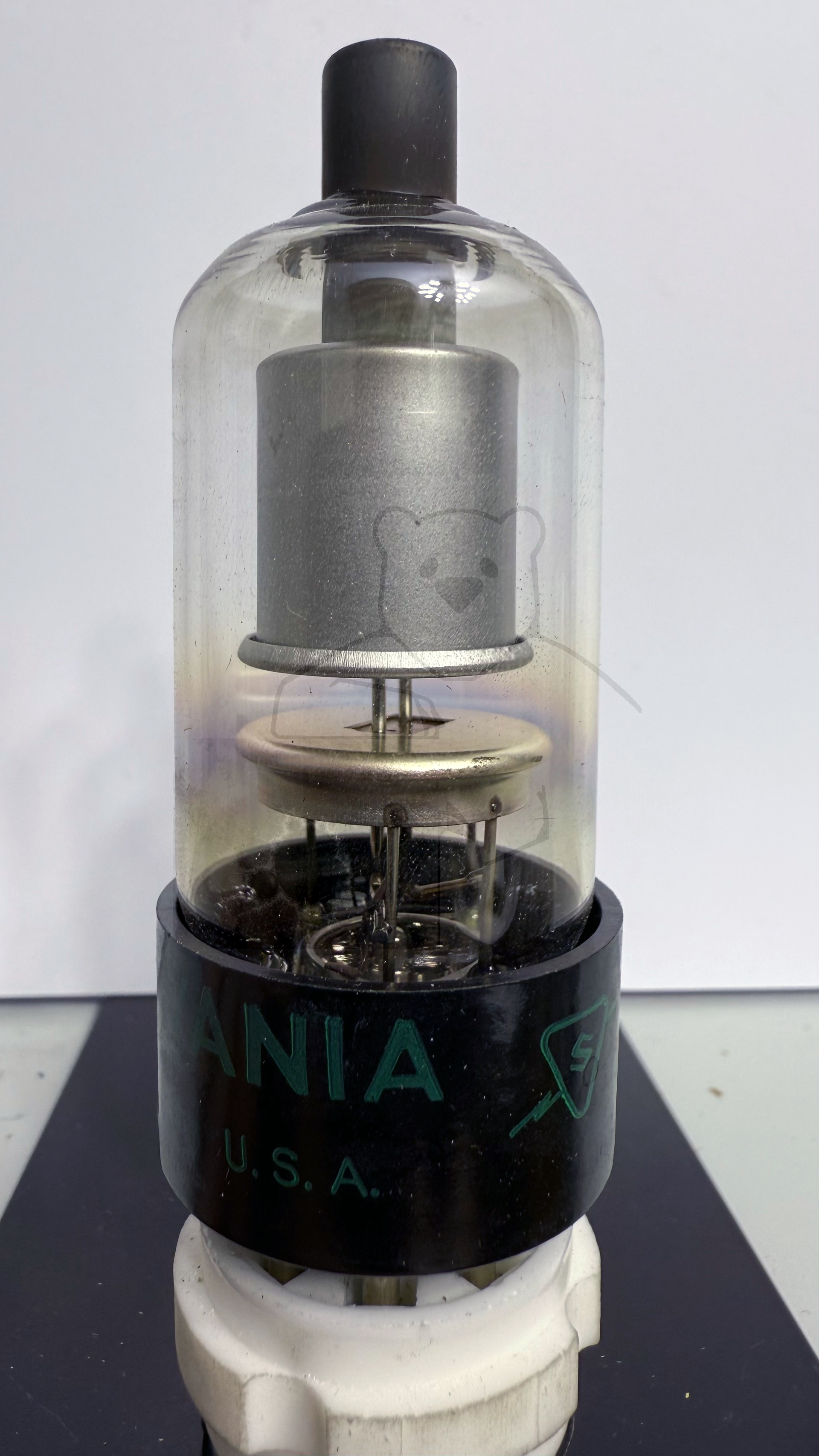

Röhre 1G3GT #4449 Bild 1

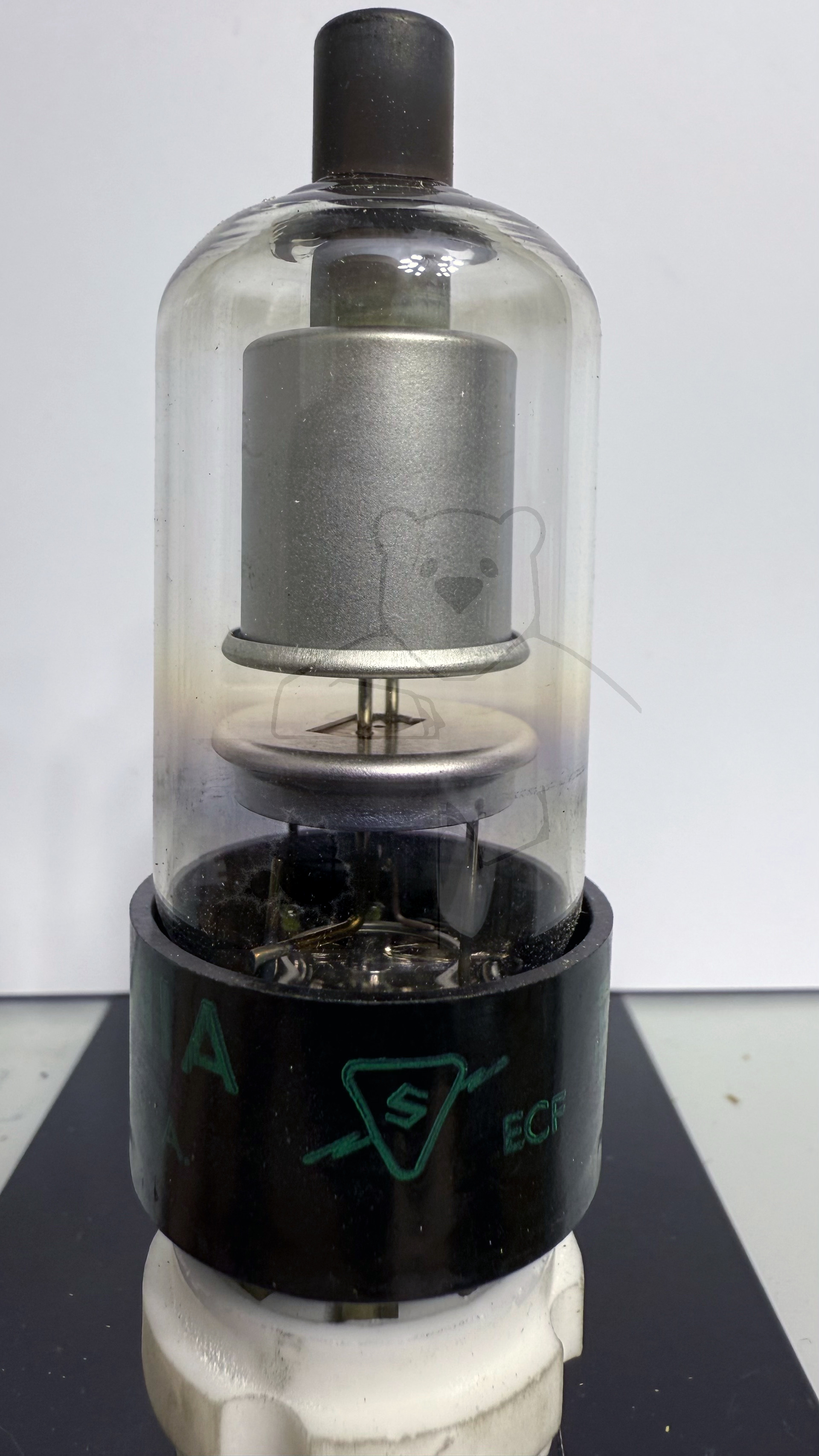

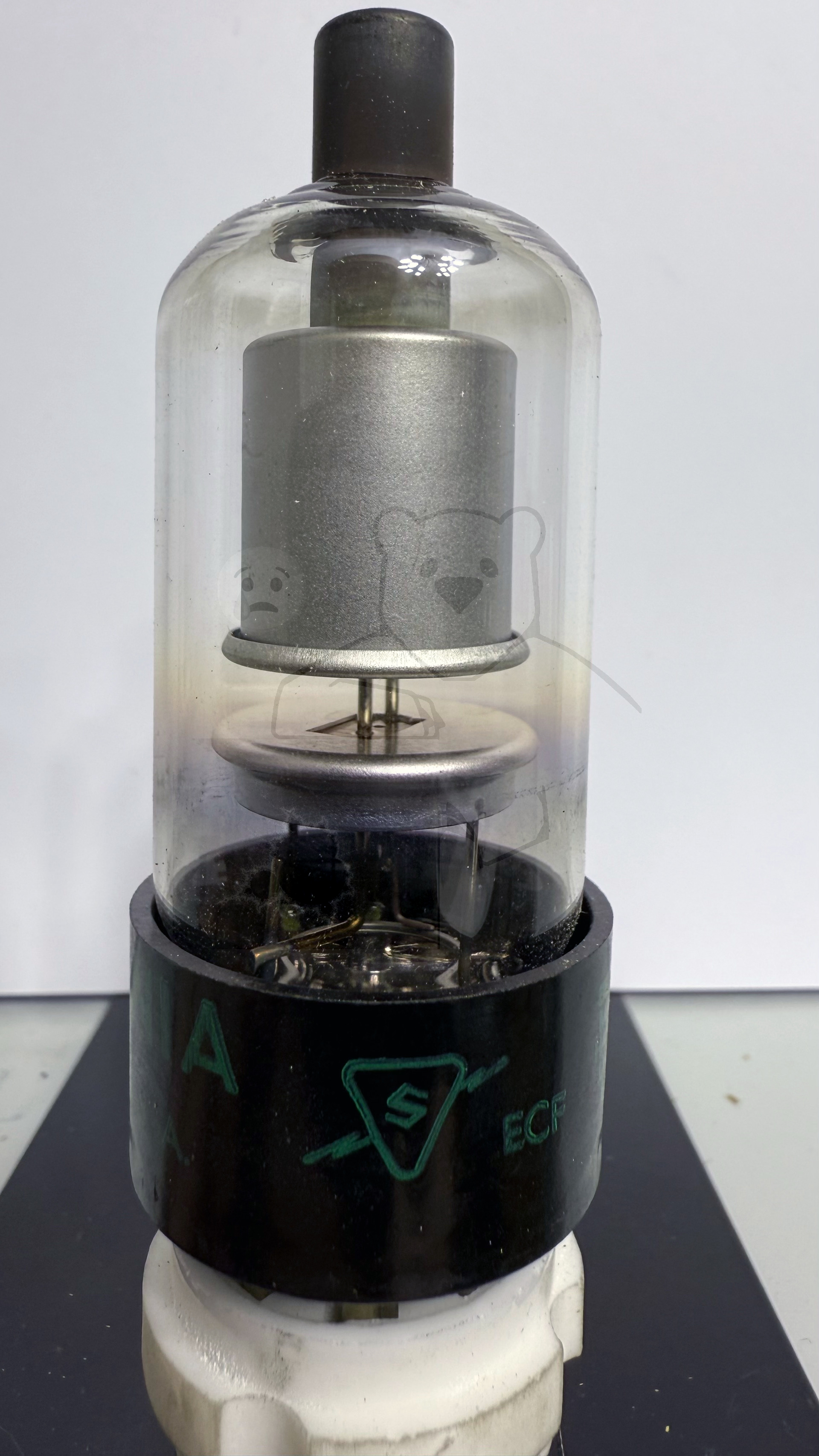

Röhre 1G3GT #4450 Bild 1

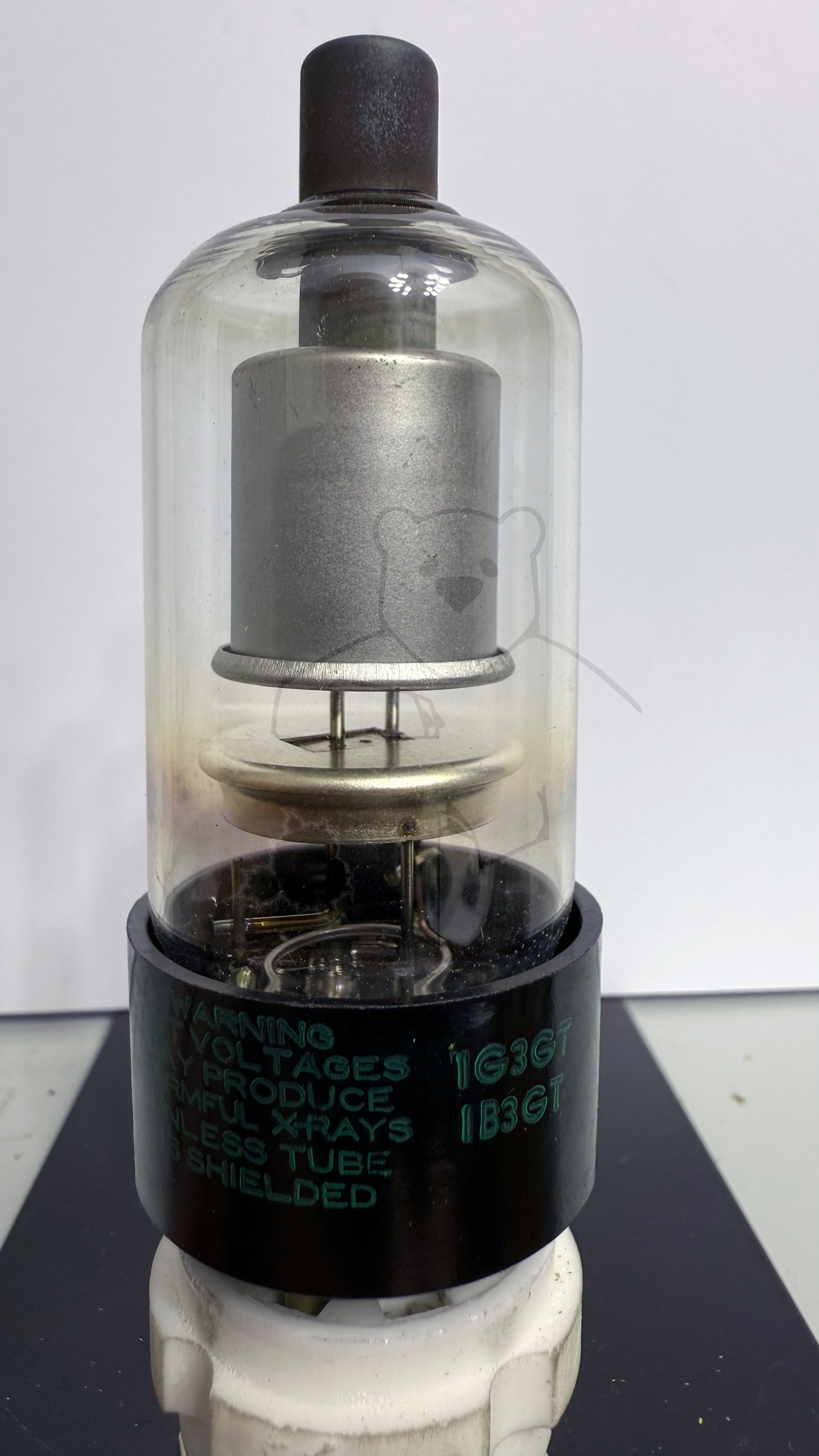

Röhre 1G3GT #4451 Bild 1

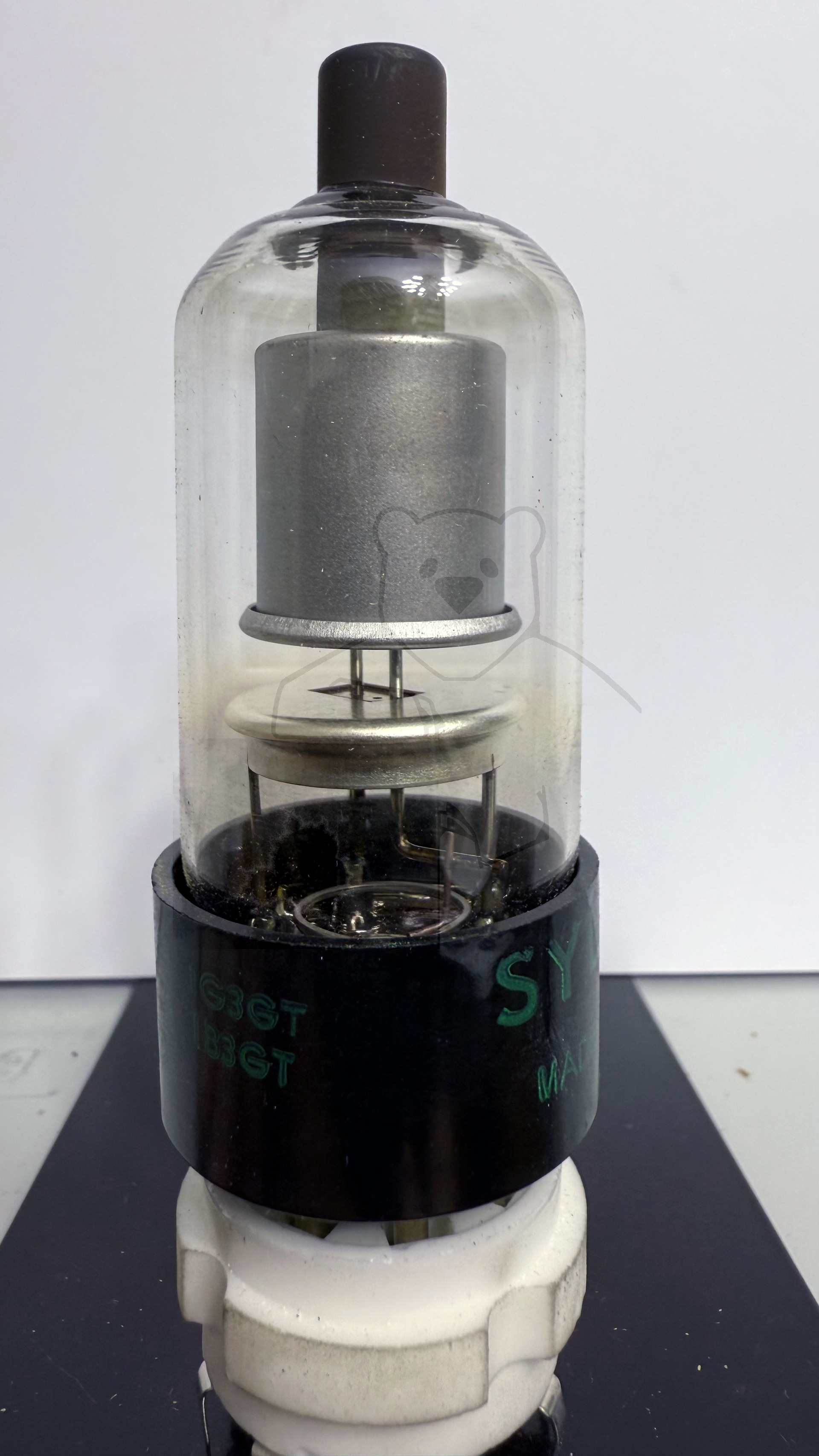

Röhre 1G3GT #4452 Bild 1

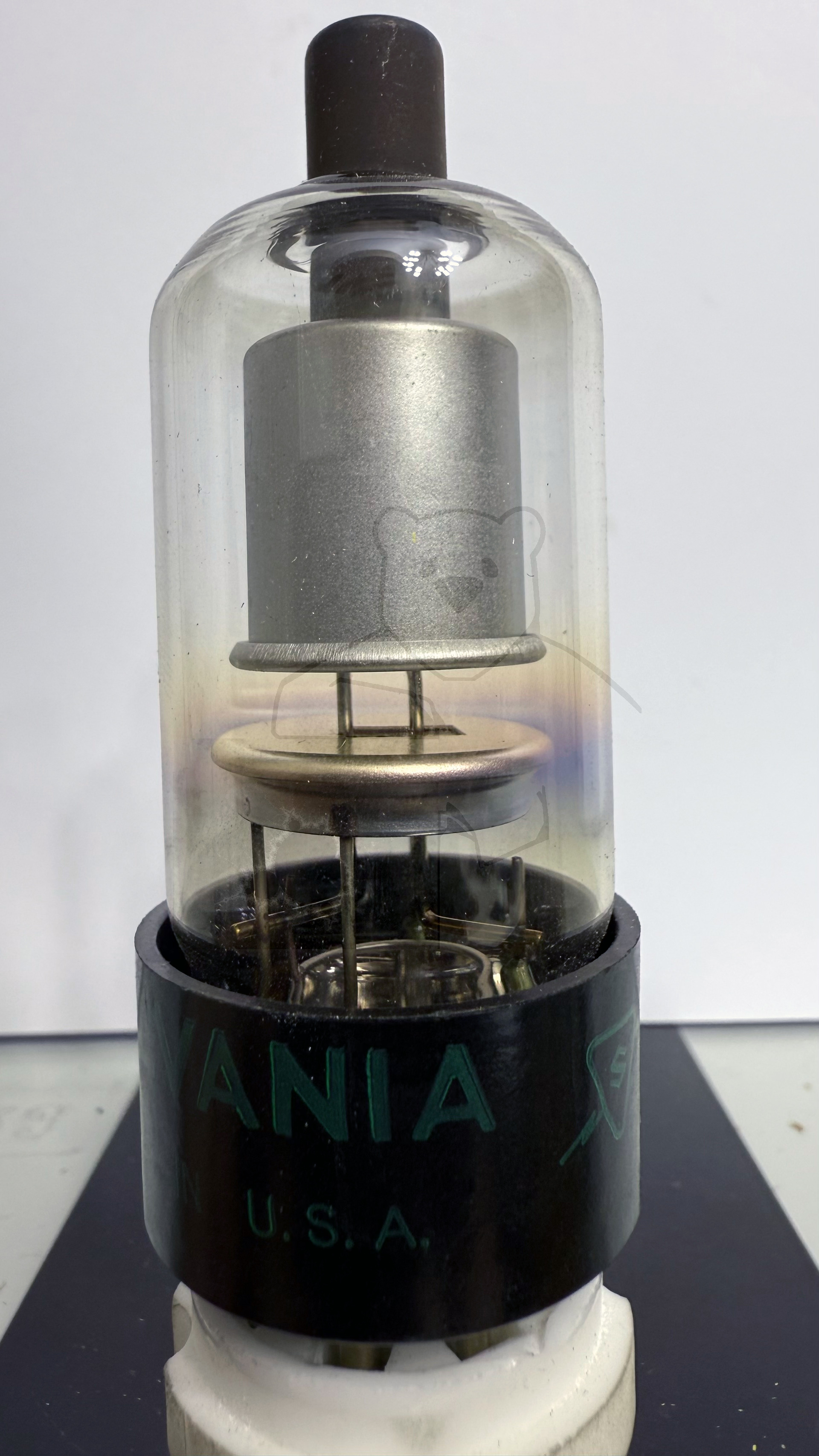

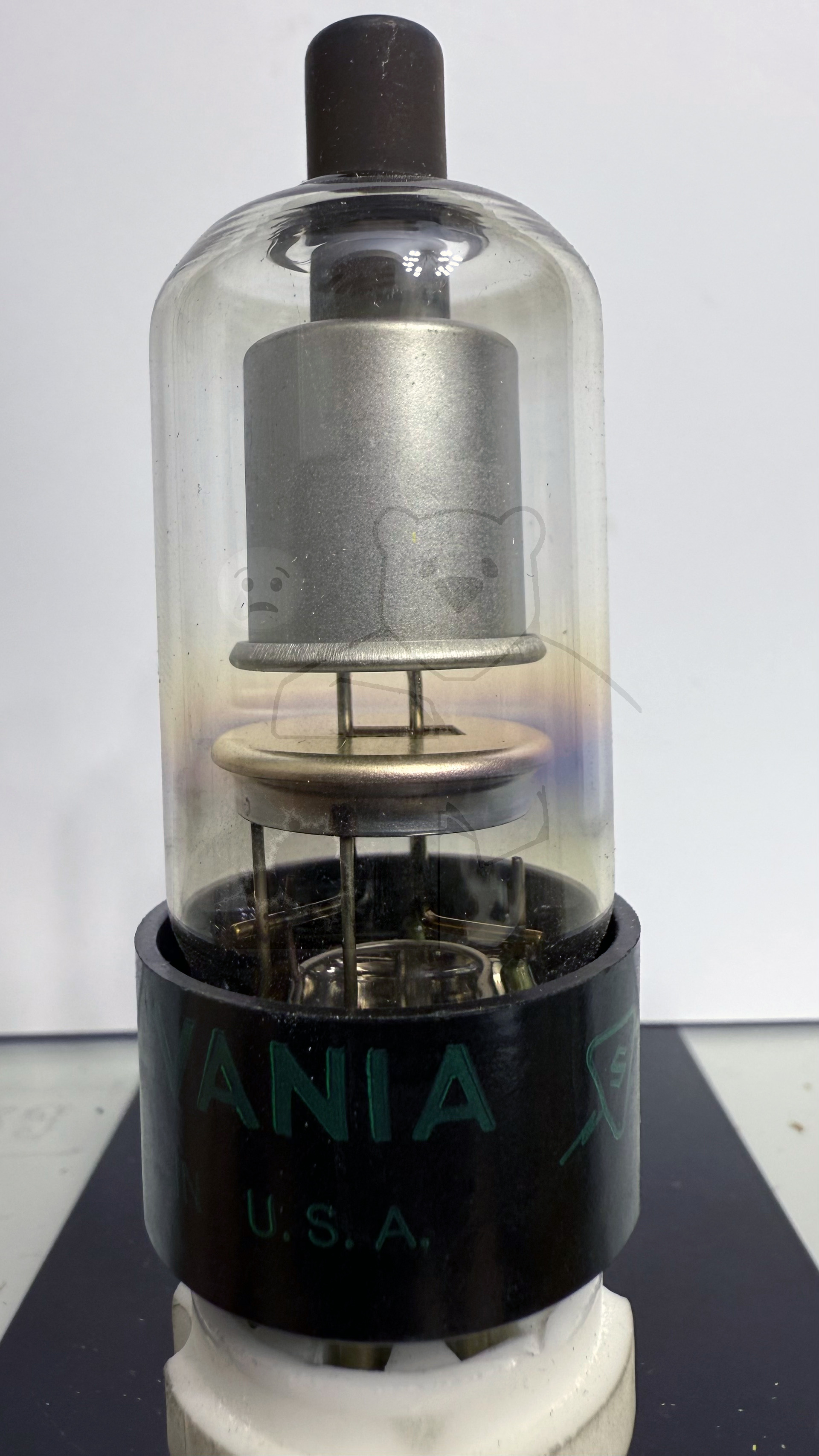

Röhre 1G3GT #4453 Bild 1

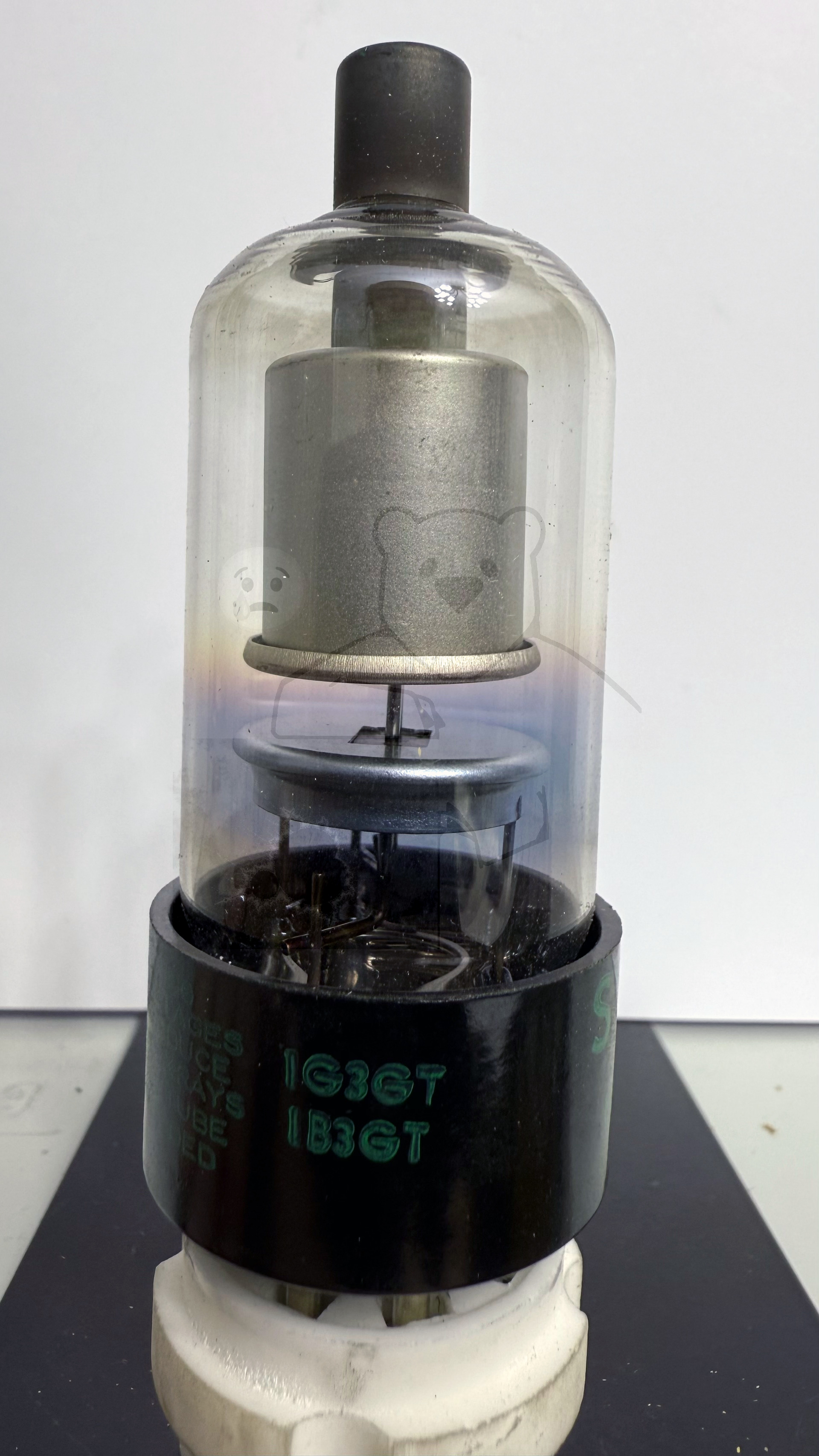

Röhre 1G3GT #4454 Bild 1

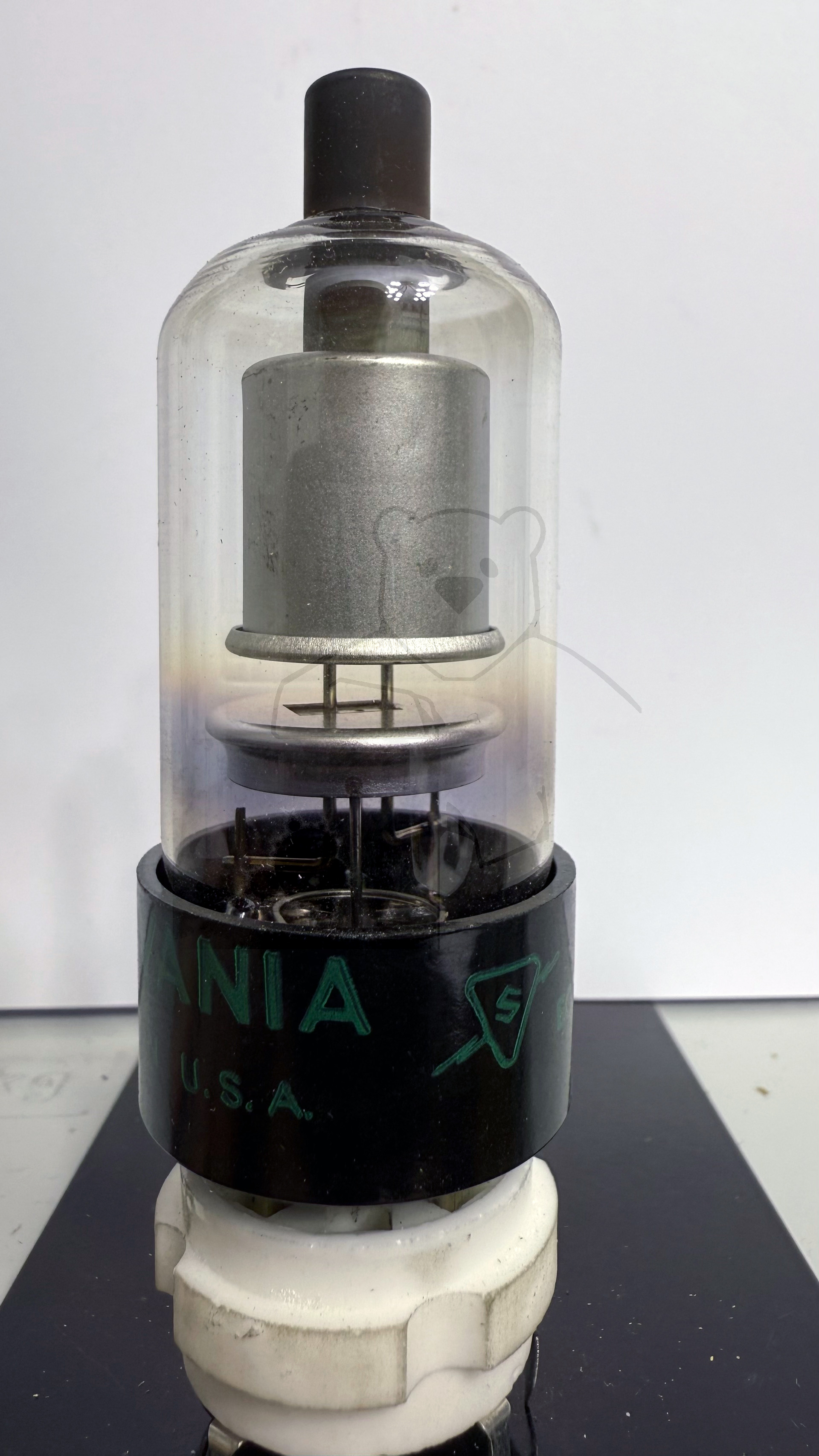

Röhre 1G3GT #4455 Bild 1
🔎 Alle Röhren vom Typ 1G3GT in der Sammlung
- → 1G3GT Inventar: 04438 Hersteller: → Sylvania
- → 1G3GT Inventar: 04439 Hersteller: → Sylvania
- → 1G3GT Inventar: 04440 Hersteller: → Sylvania
- → 1G3GT Inventar: 04441 Hersteller: → Sylvania
- → 1G3GT Inventar: 04442 Hersteller: → Sylvania
- → 1G3GT Inventar: 04443 Hersteller: → Sylvania
- → 1G3GT Inventar: 04444 Hersteller: → Sylvania
- → 1G3GT Inventar: 04445 Hersteller: → Sylvania
- → 1G3GT Inventar: 04446 Hersteller: → Sylvania
- → 1G3GT Inventar: 04447 Hersteller: → Sylvania
- → 1G3GT Inventar: 04448 Hersteller: → Sylvania
- → 1G3GT Inventar: 04449 Hersteller: → Sylvania
- → 1G3GT Inventar: 04450 Hersteller: → Sylvania
- → 1G3GT Inventar: 04451 Hersteller: → Sylvania
- → 1G3GT Inventar: 04452 Hersteller: → Sylvania
- → 1G3GT Inventar: 04453 Hersteller: → Sylvania
- → 1G3GT Inventar: 04454 Hersteller: → Sylvania
- → 1G3GT Inventar: 04455 Hersteller: → Sylvania
- → 1G3GT Inventar: 04456 Hersteller: → Sylvania
