🔎 Beschreibung der Röhre: 1B3GT
| Name | 1B3GT |
| Vergleichsname | → 1G3GT 1G3GTA → 1Ц7С DY30 |
| Heizspannung (Volt) | 1,25 |
| Heizstrom (Ampère) | 0,2 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | → Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol. |
| Zusätzliche Informationen | |
| Letzte Änderung | 11.07.2020 00:13:09 |
🔎 Beschreibung der Systeme für die Röhre: 1B3GT
| System 1 | |
| Kathode | 2 |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | Kappe |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 7 |
| Abschirmung | |
| Funktion | → Gleichrichter, Einweg, Hochspannung |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

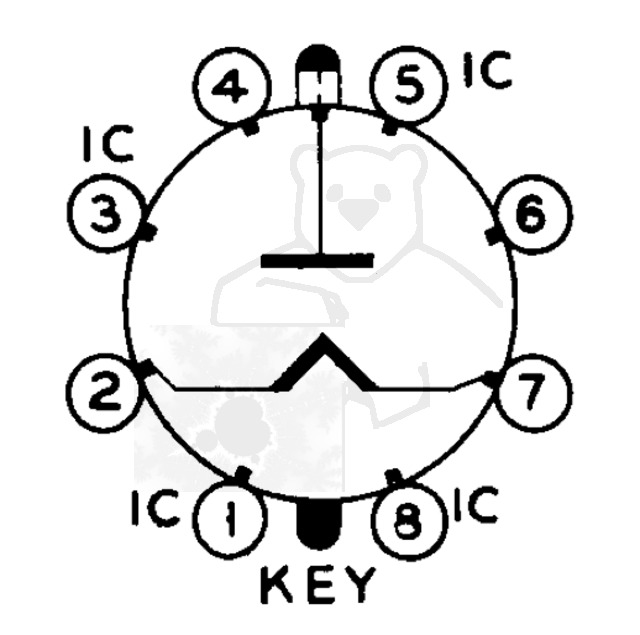

🔎 Sockelschaltung der 1B3GT
Bildquelle: General Electric Datenblatt
🔎 Datenblätter zur Röhre: 1B3GT
Datenblatt 1B3GT General Electric [www.tubedata.info].pdf (187 kB)
Datenblatt 1B3GT RCA [www.tubedata.info].pdf (87 kB)
Datenblatt 1B3GT Tung-Sol [www.tubedata.info].pdf (98 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: 1B3GT
Röhre 1B3GT #7991 Bild 1

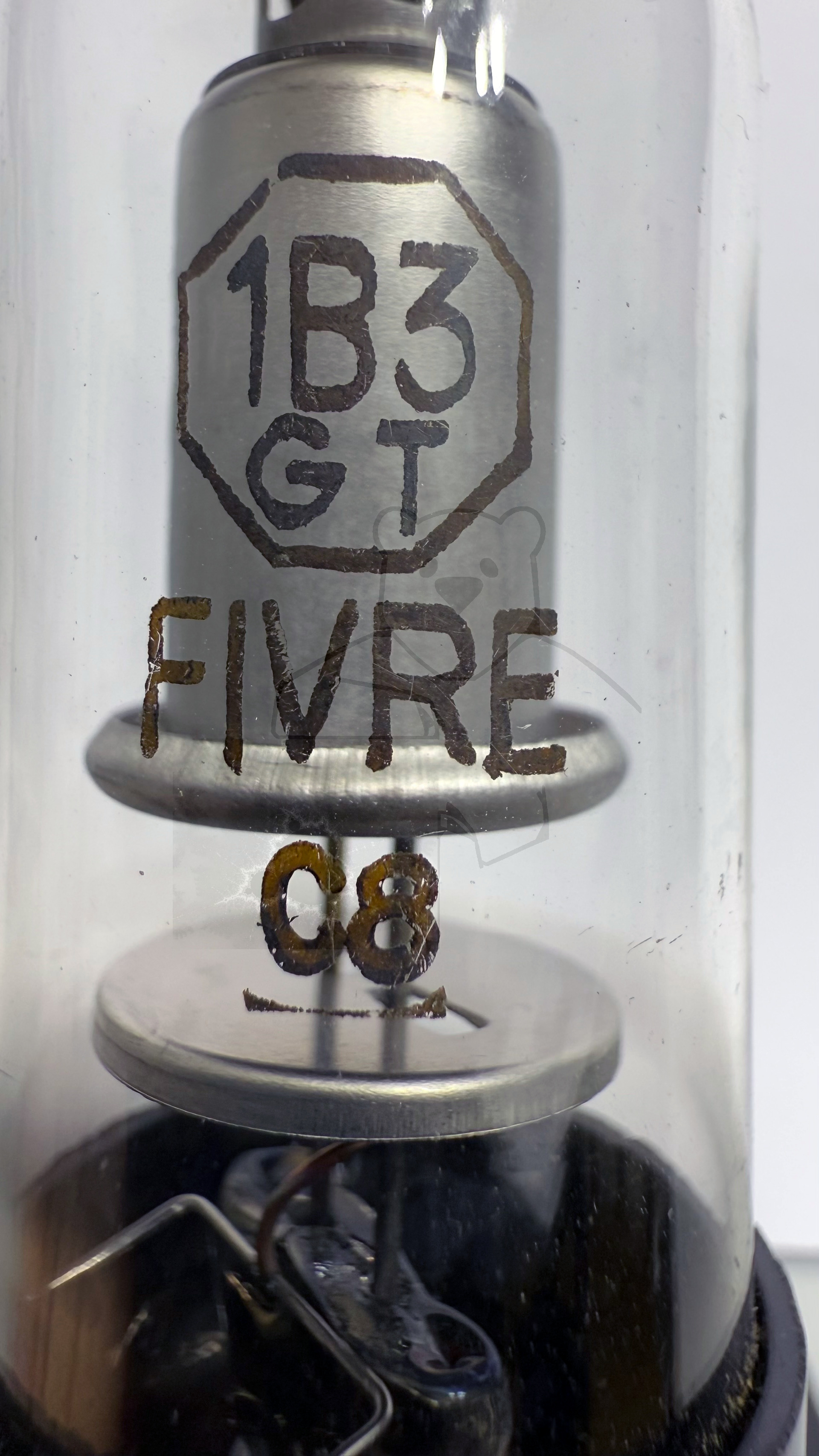

Röhre 1B3GT #7991 Bild 2
Röhre 1B3GT #7991 Bild 3
Röhre 1B3GT #7991 Bild 4

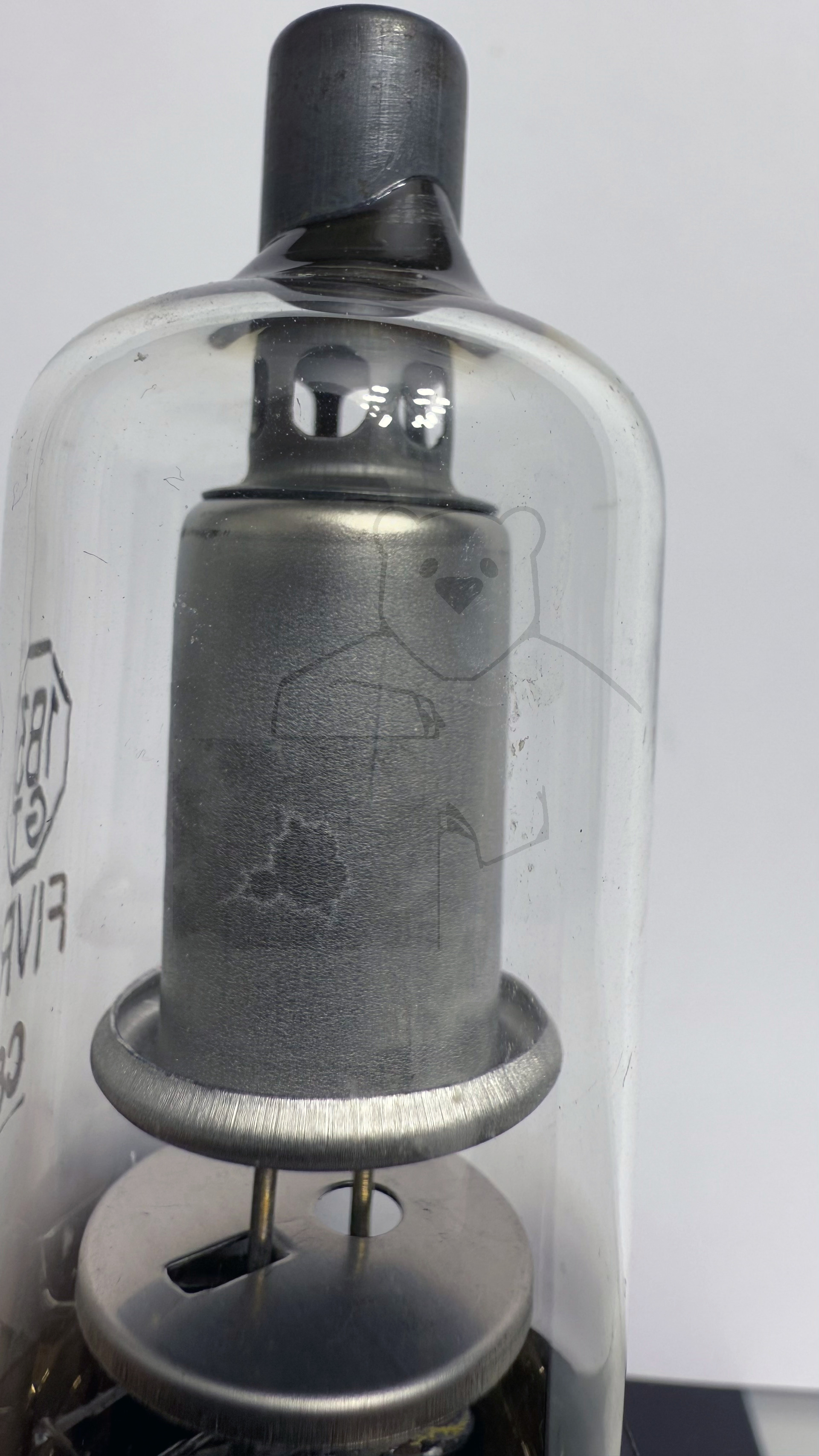

Röhre 1B3GT #7991 Bild 5

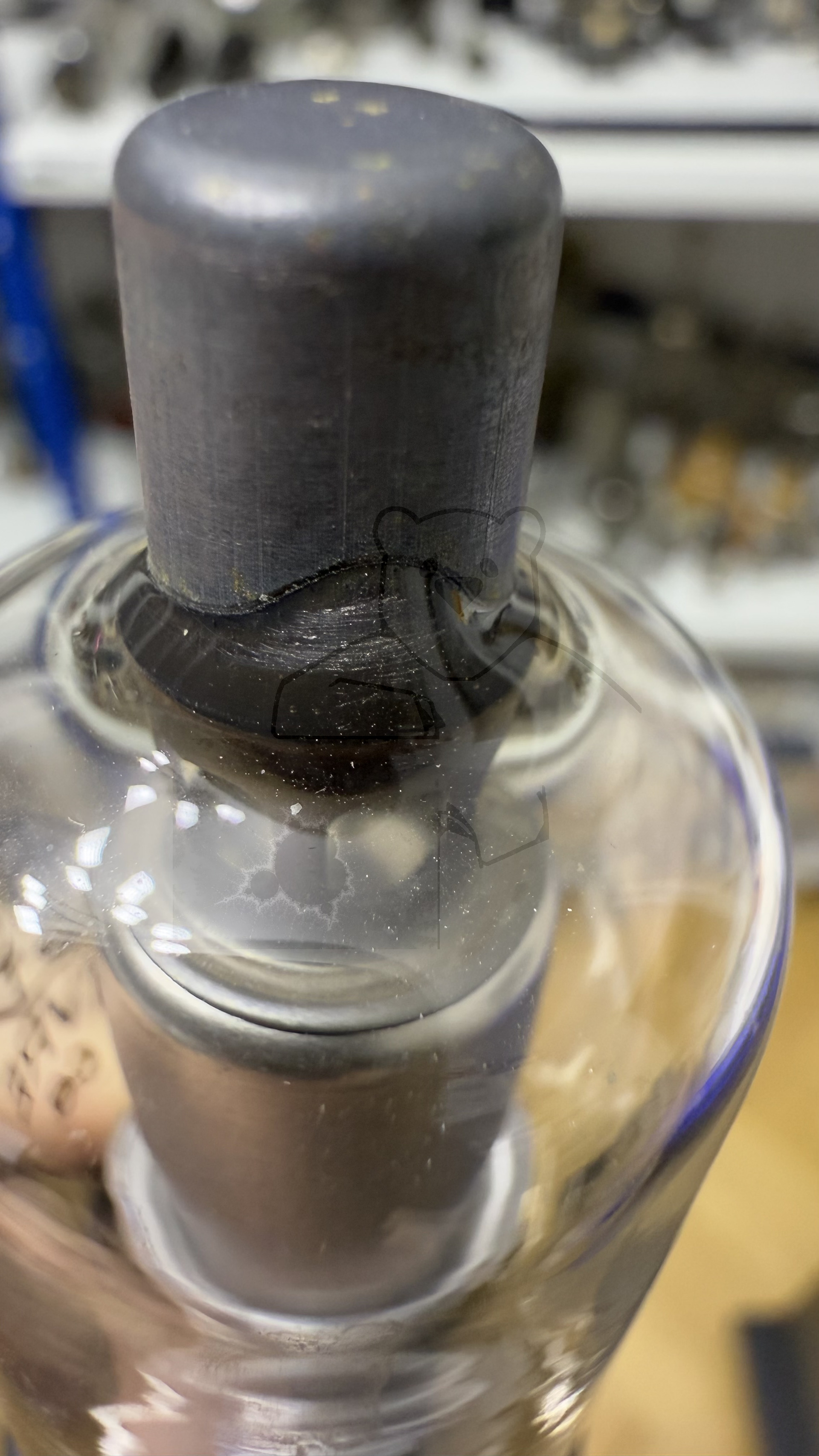

Röhre 1B3GT #7991 Bild 6
Röhre 1B3GT #7991 Bild 7

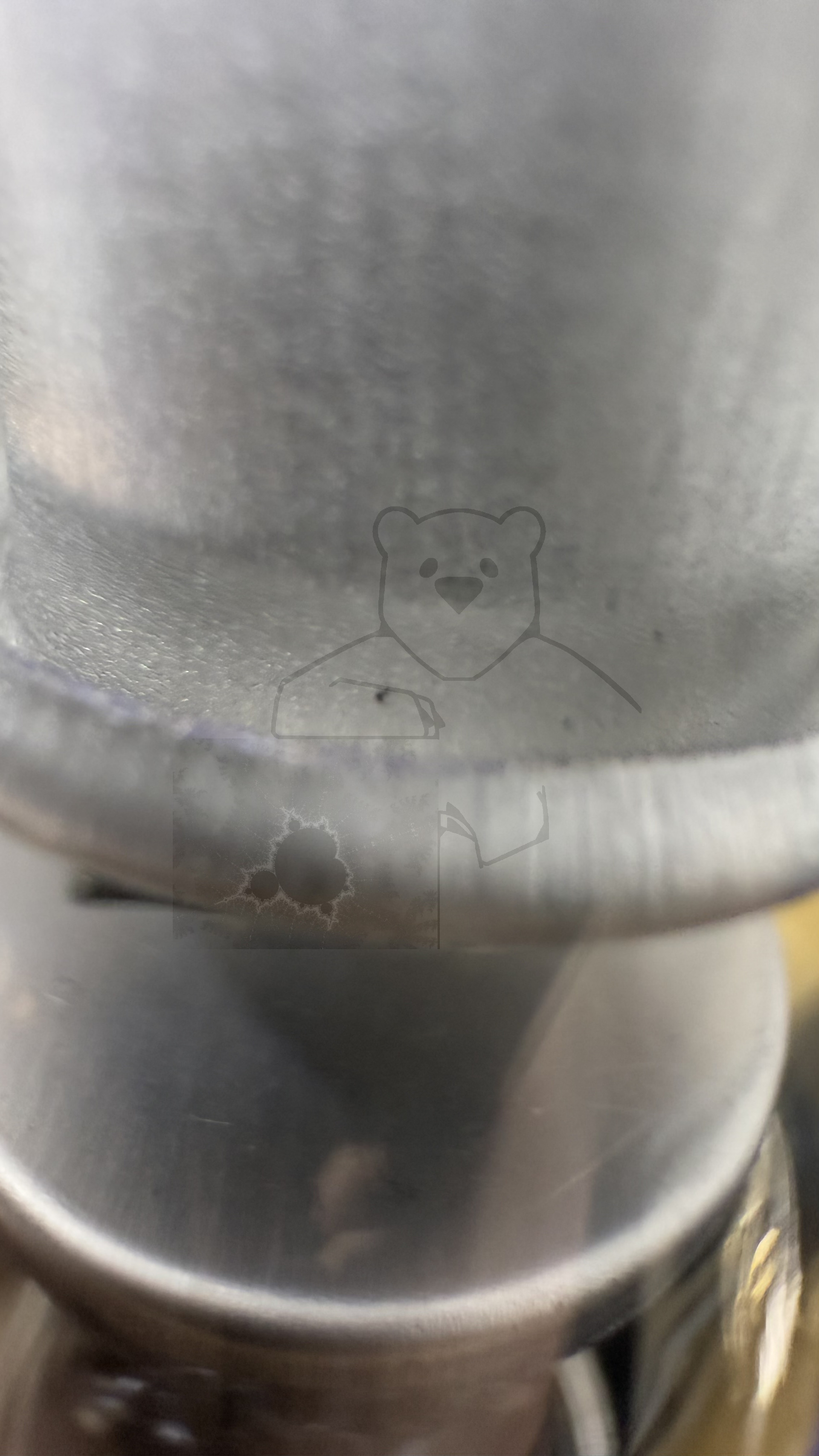

Röhre 1B3GT #7991 Bild 8

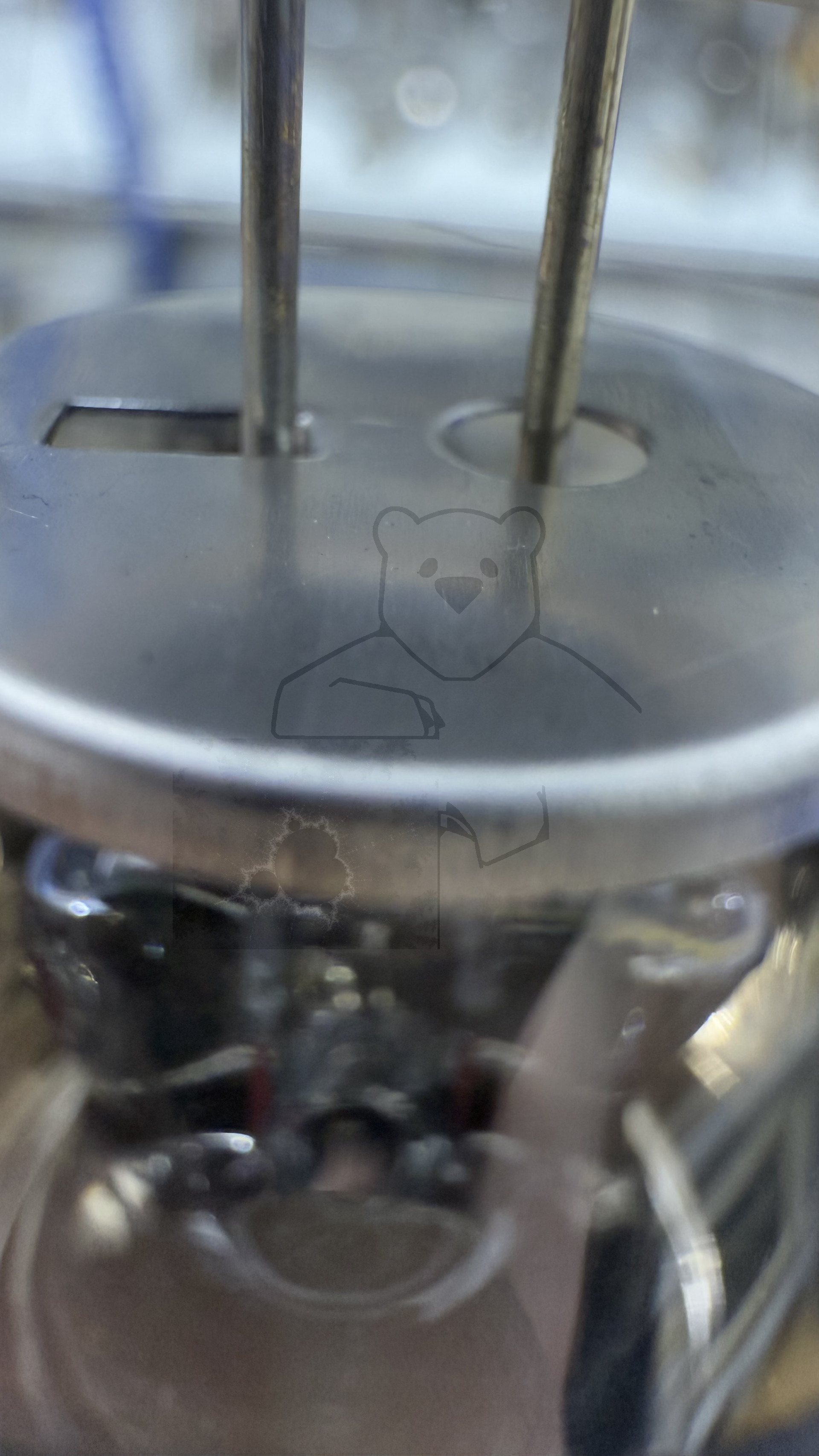

Röhre 1B3GT #7991 Bild 9

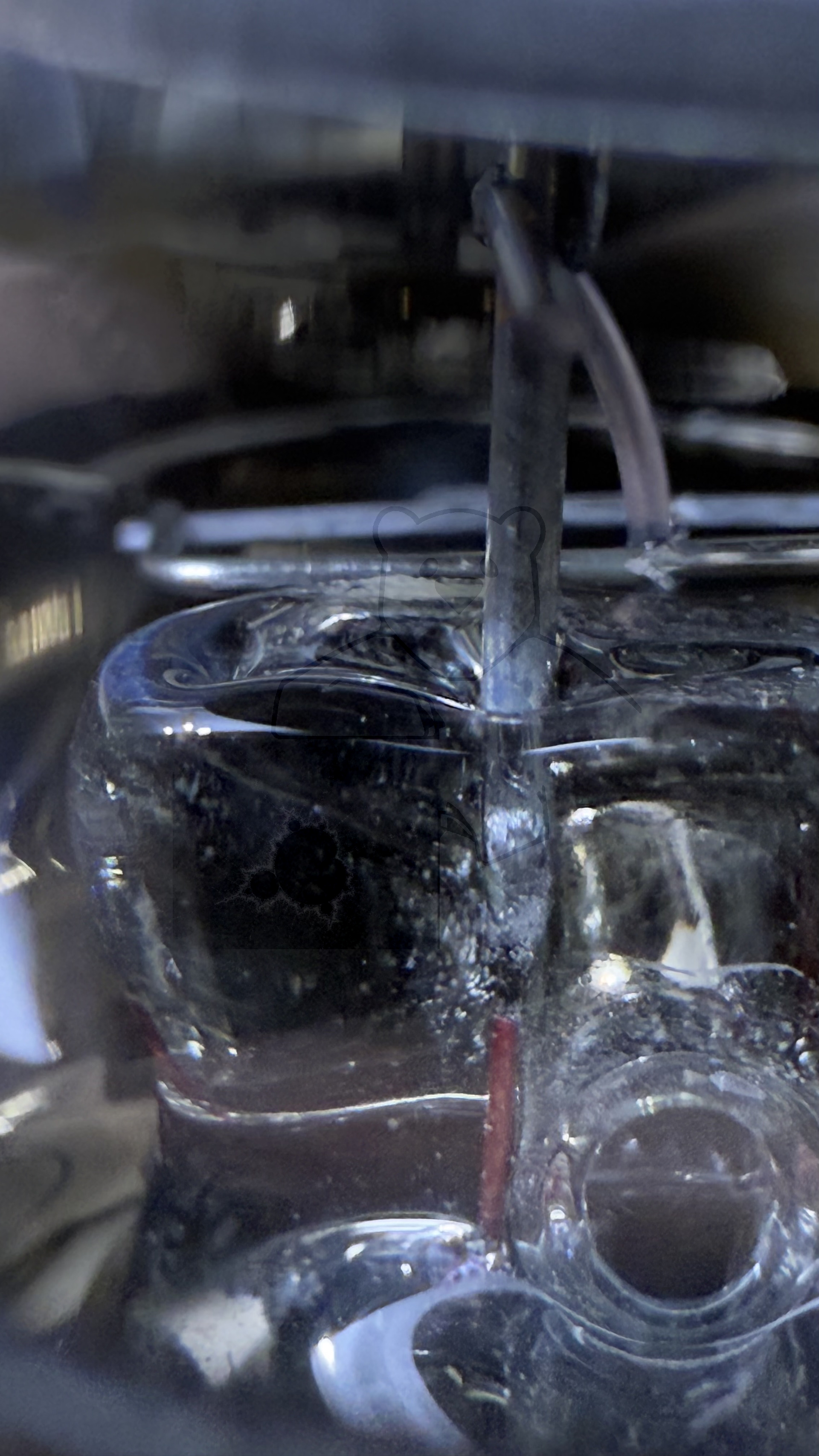

Röhre 1B3GT #7991 Bild 10

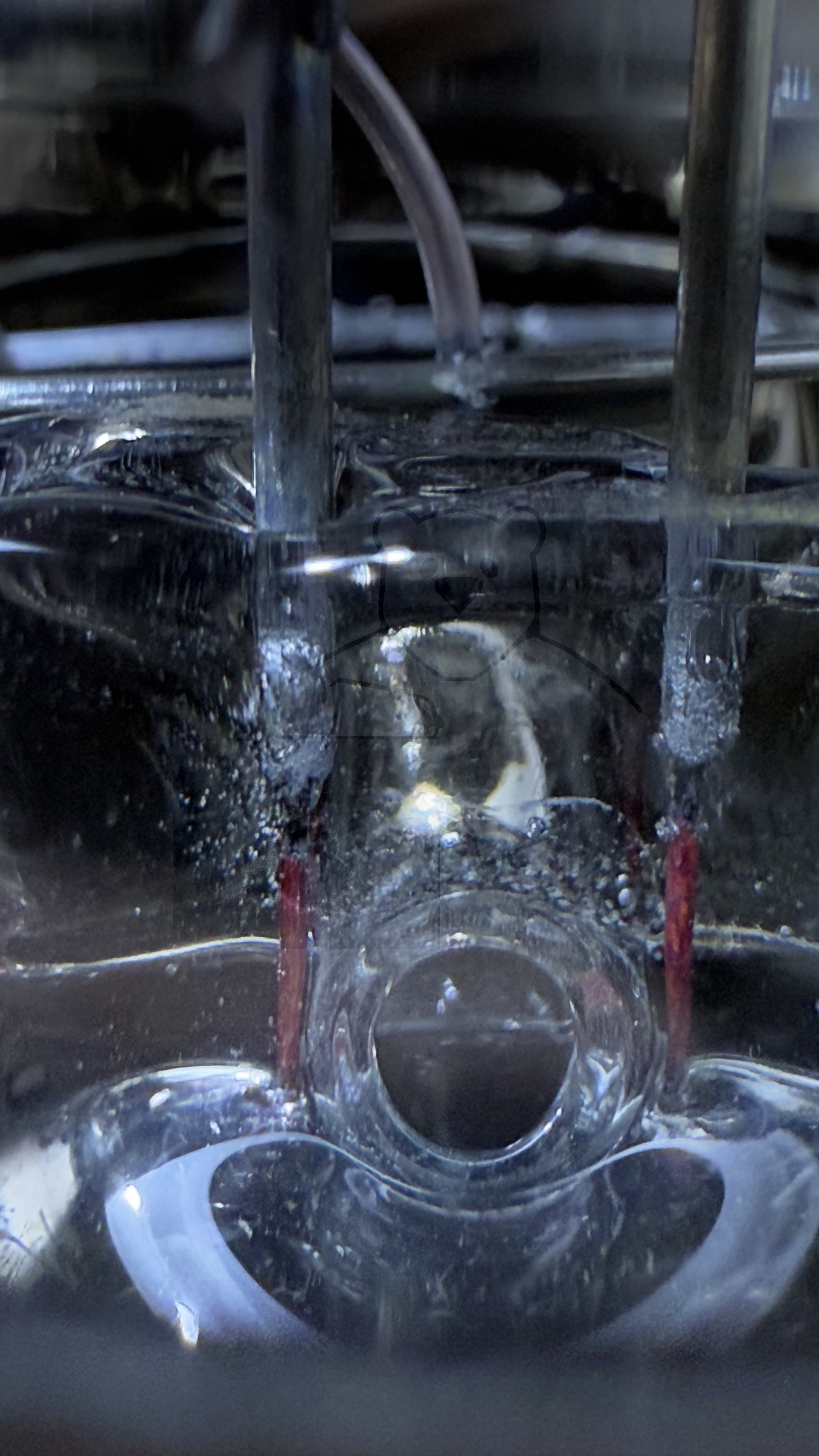

Röhre 1B3GT #7991 Bild 11

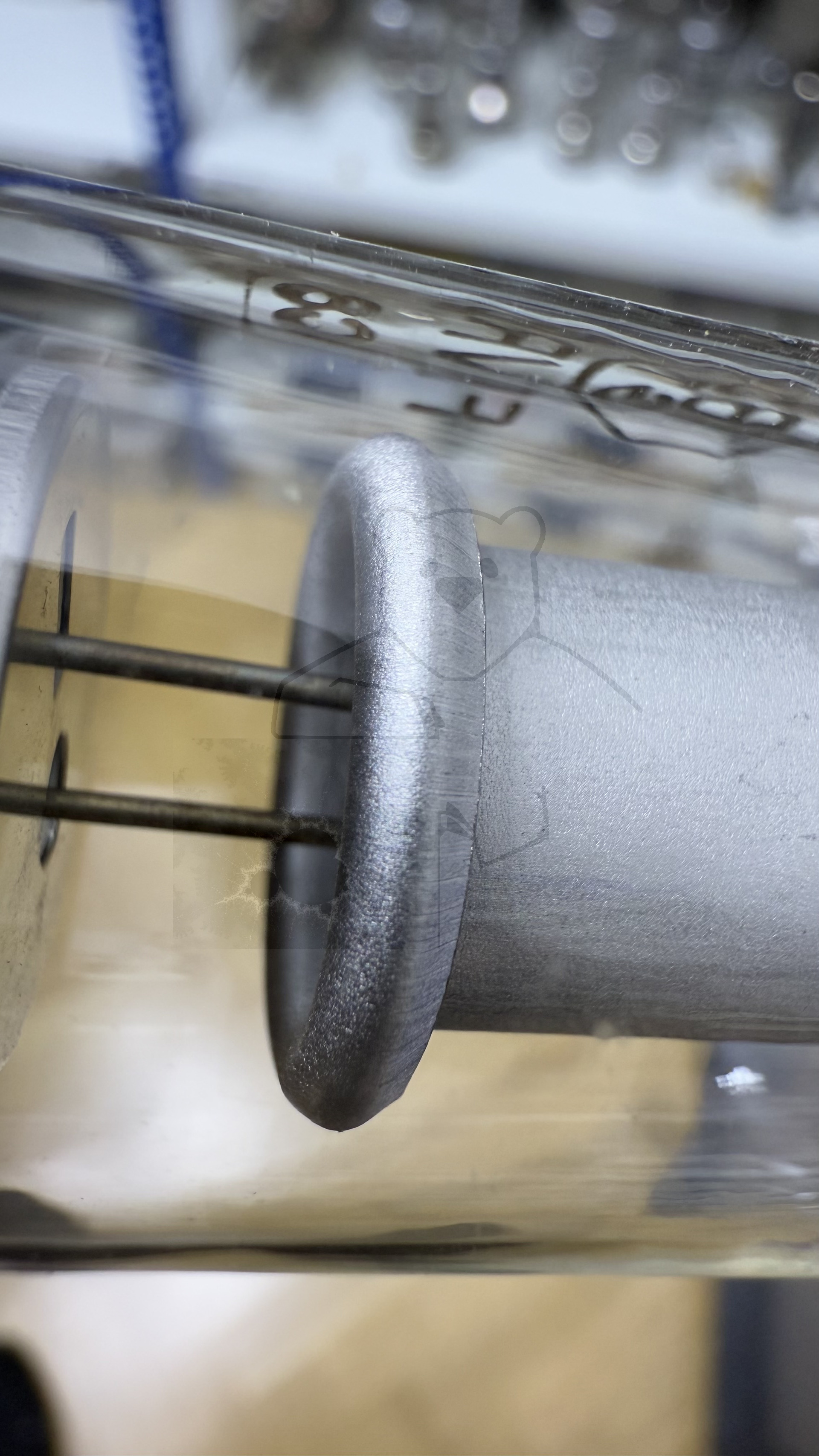

Röhre 1B3GT #7991 Bild 12

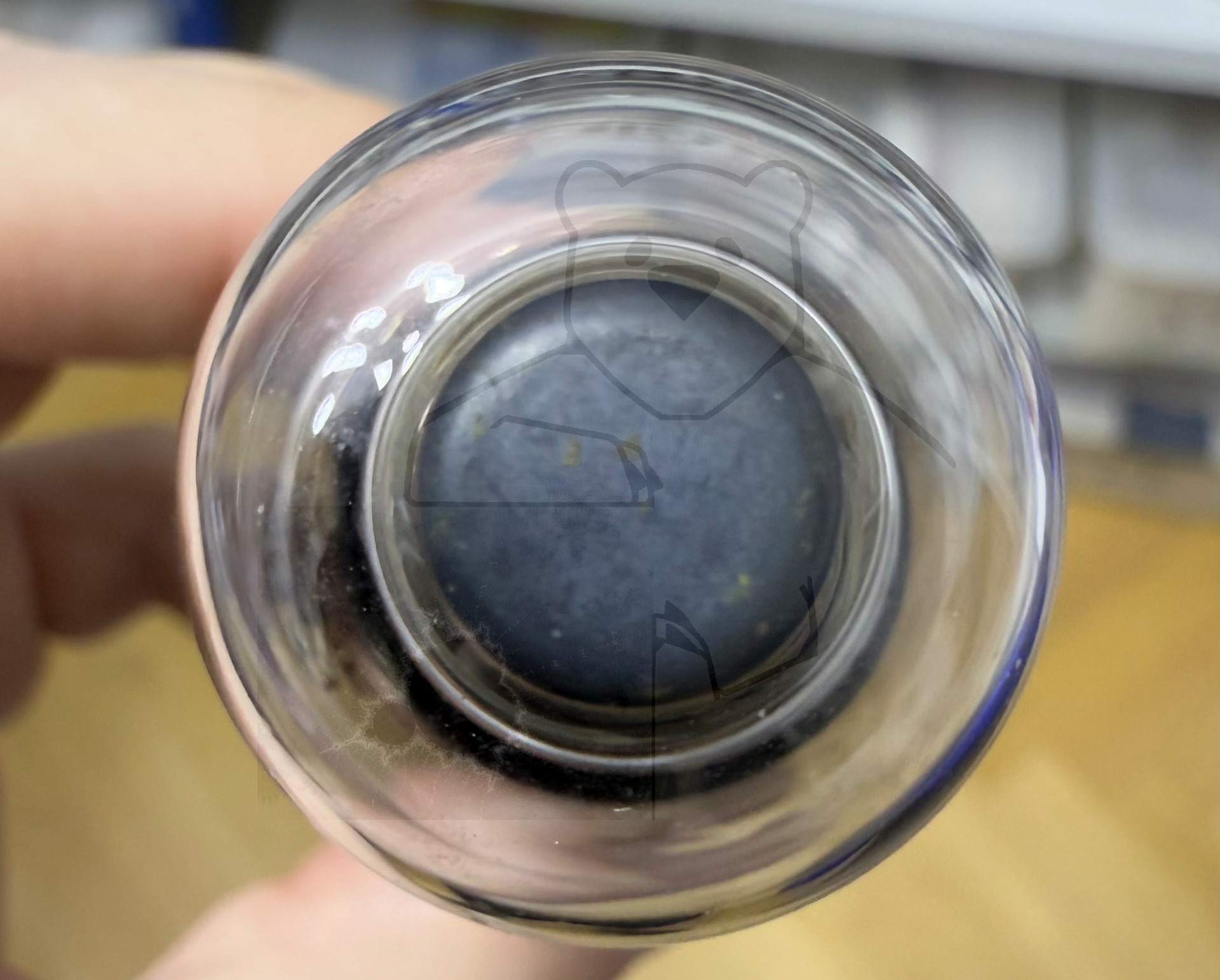

Röhre 1B3GT #7991 Bild 13

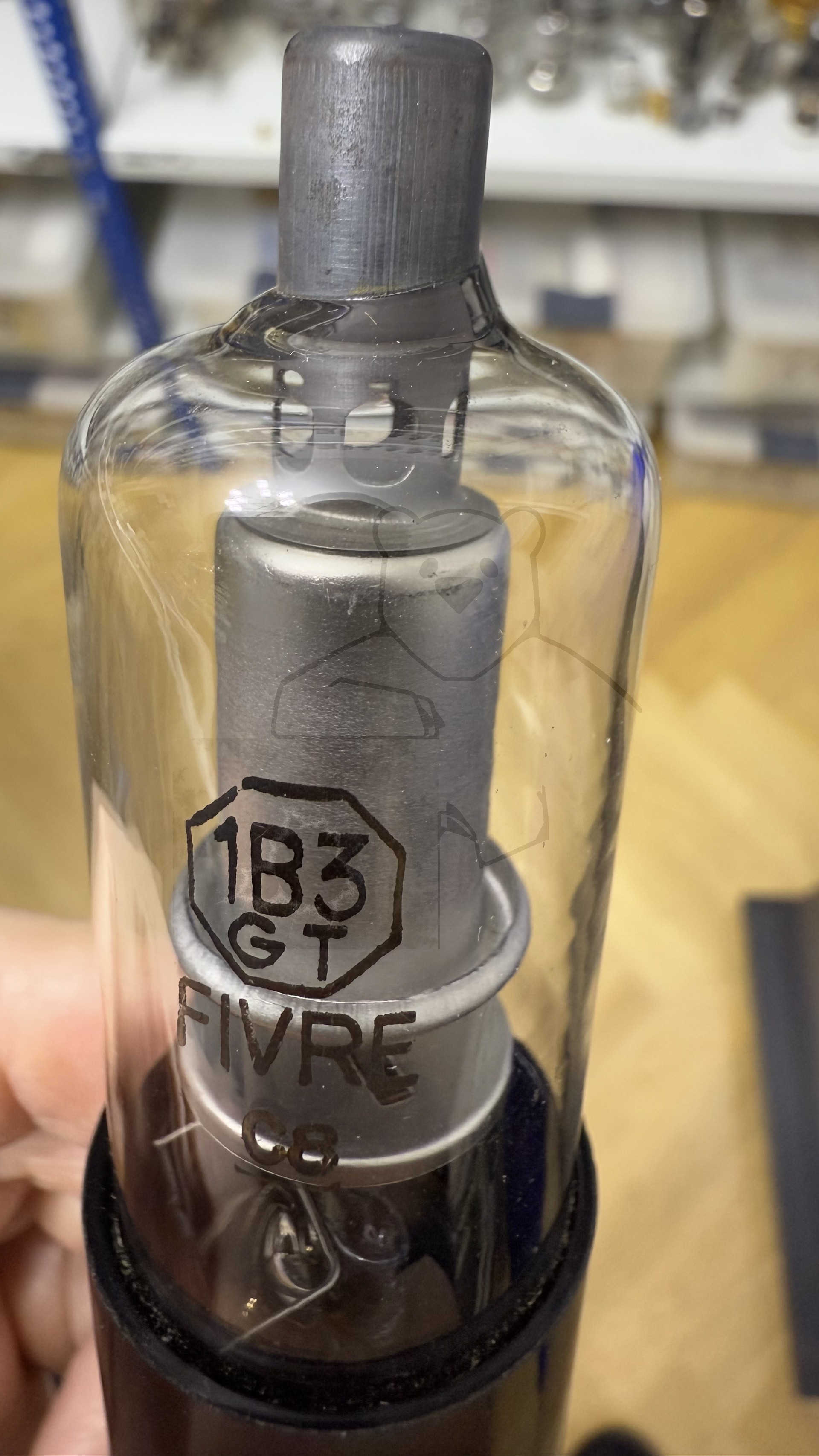

Röhre 1B3GT #7991 Bild 14

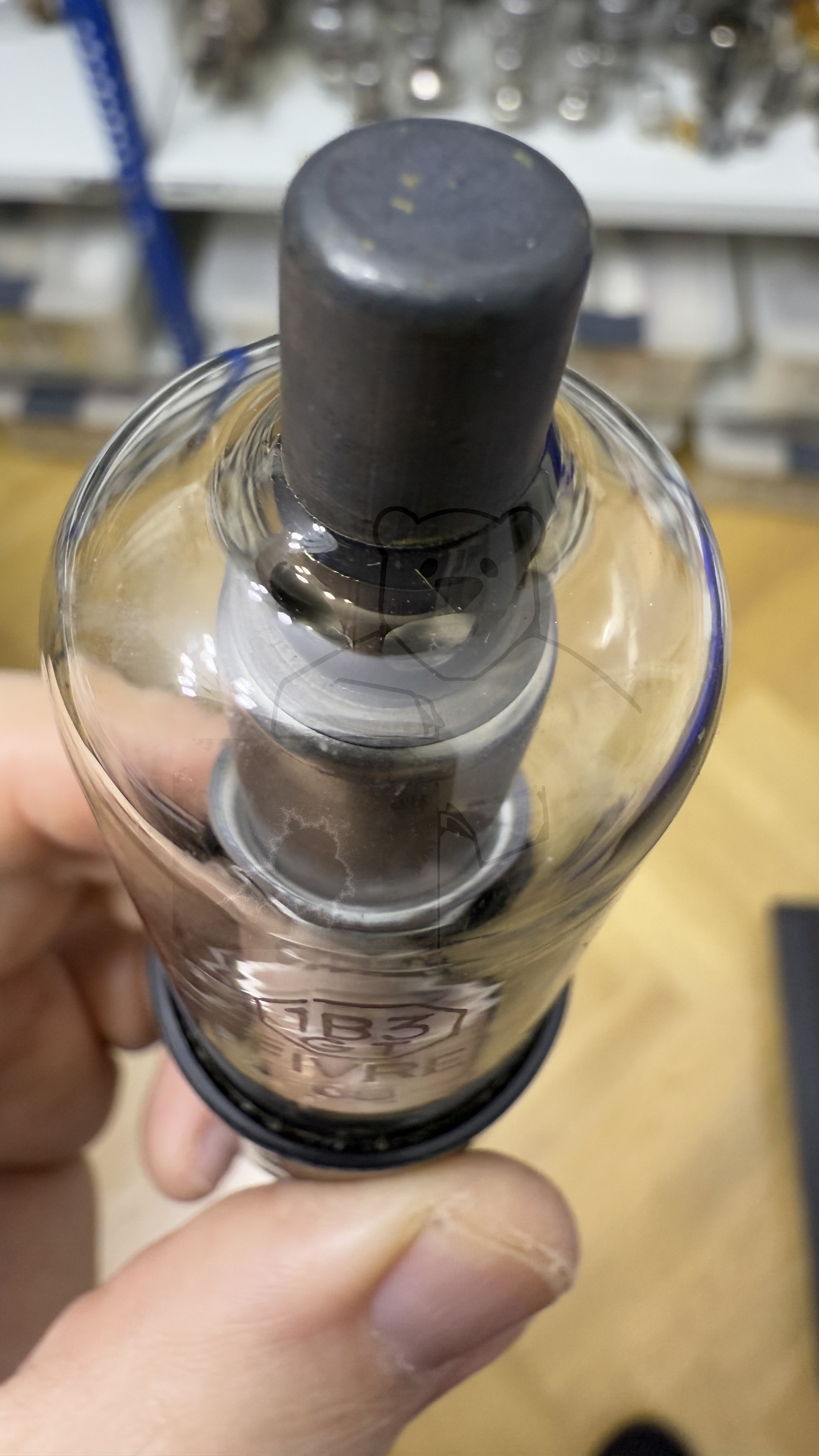

Röhre 1B3GT #7991 Bild 15

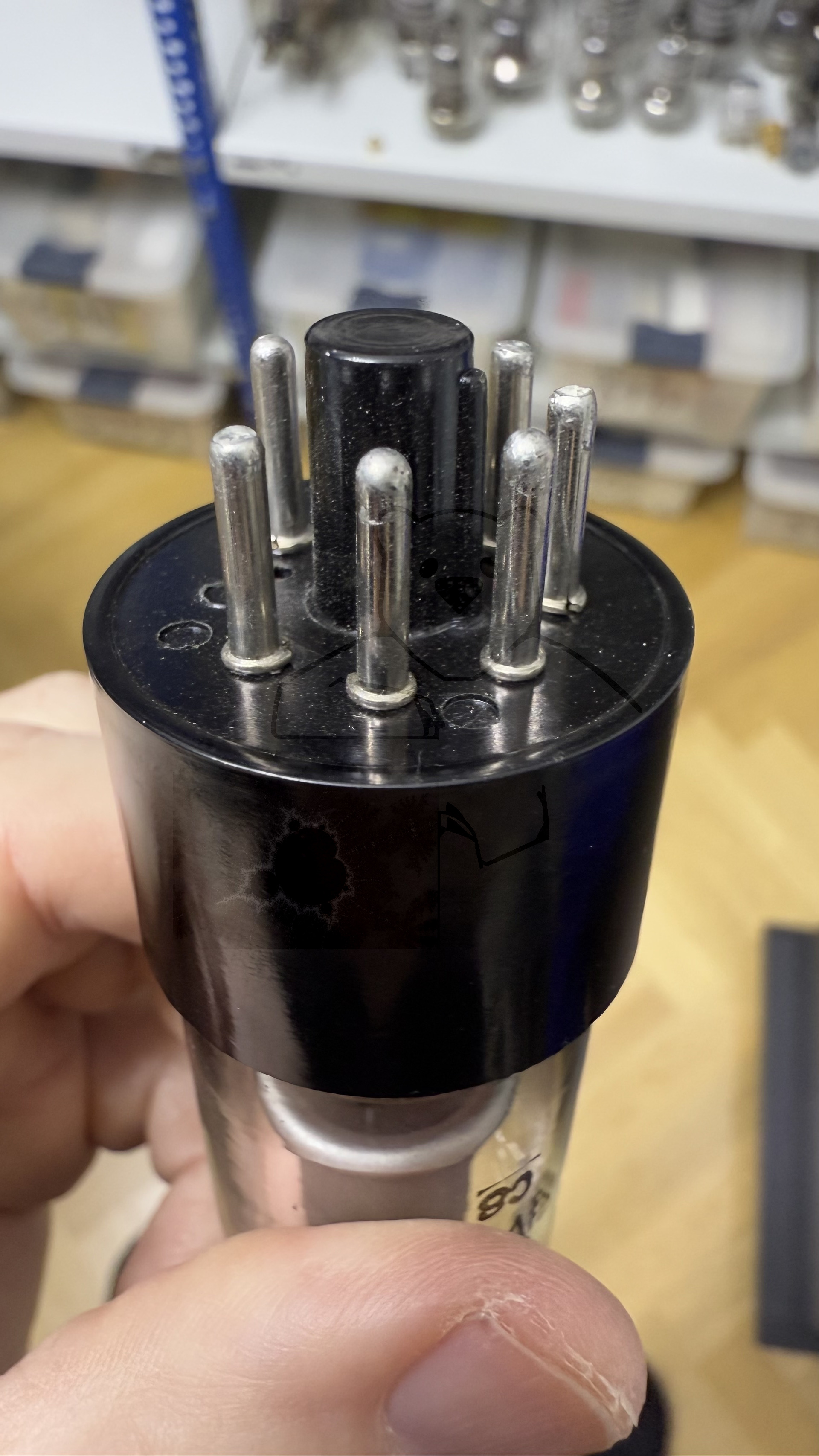

Röhre 1B3GT #7991 Bild 16

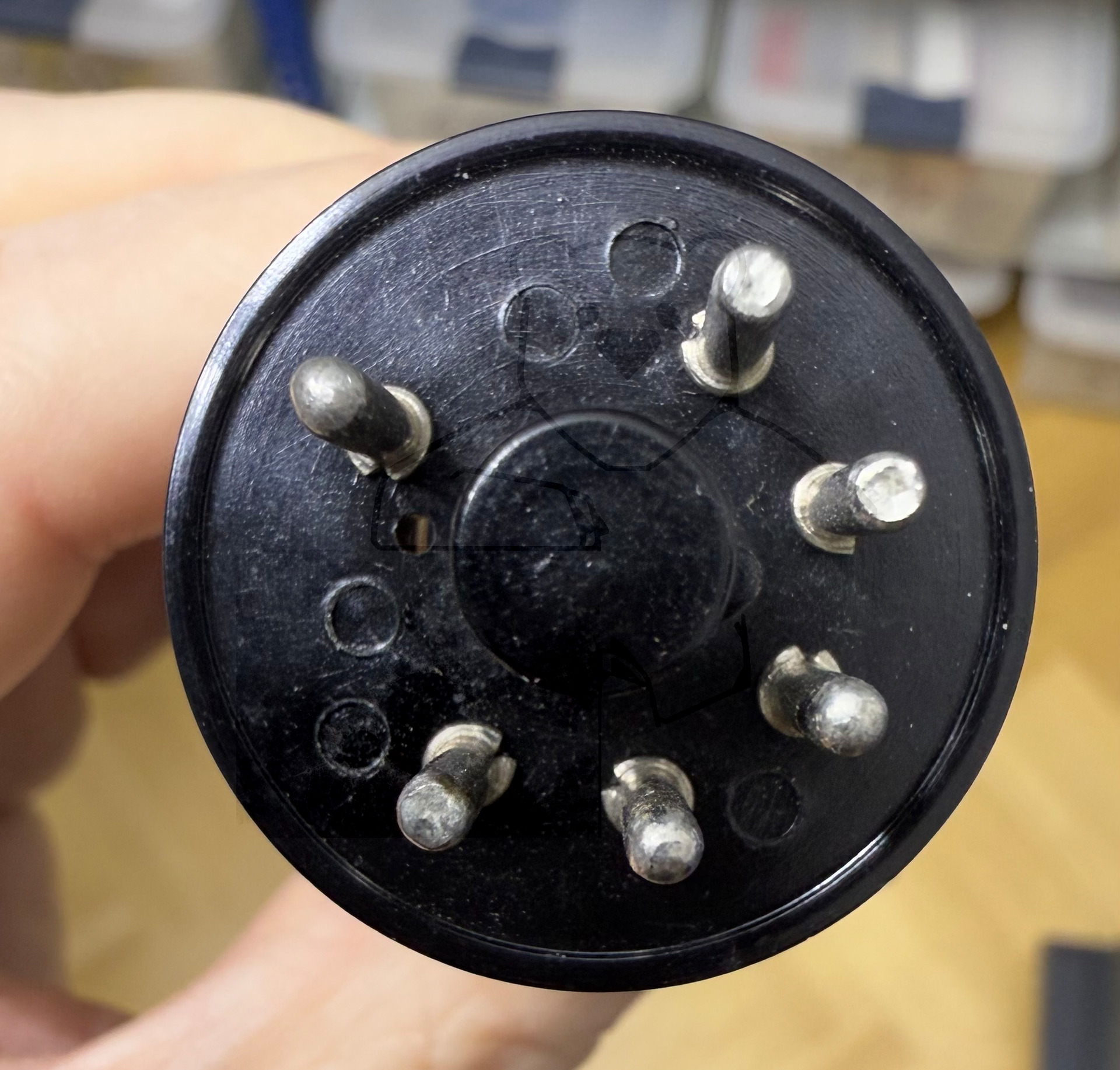

Röhre 1B3GT #7991 Bild 17

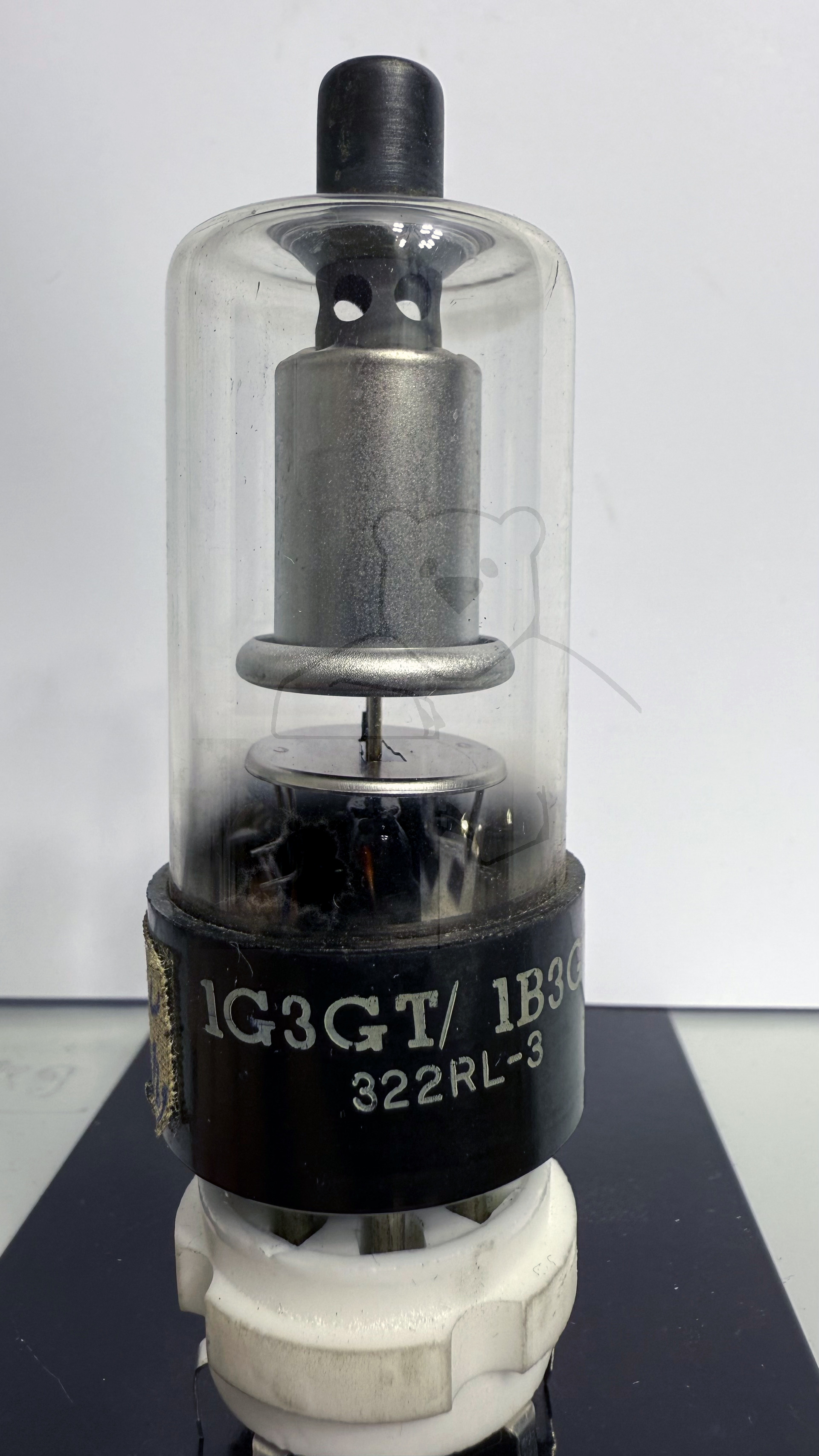

Röhre 1B3GT #8355 Bild 1

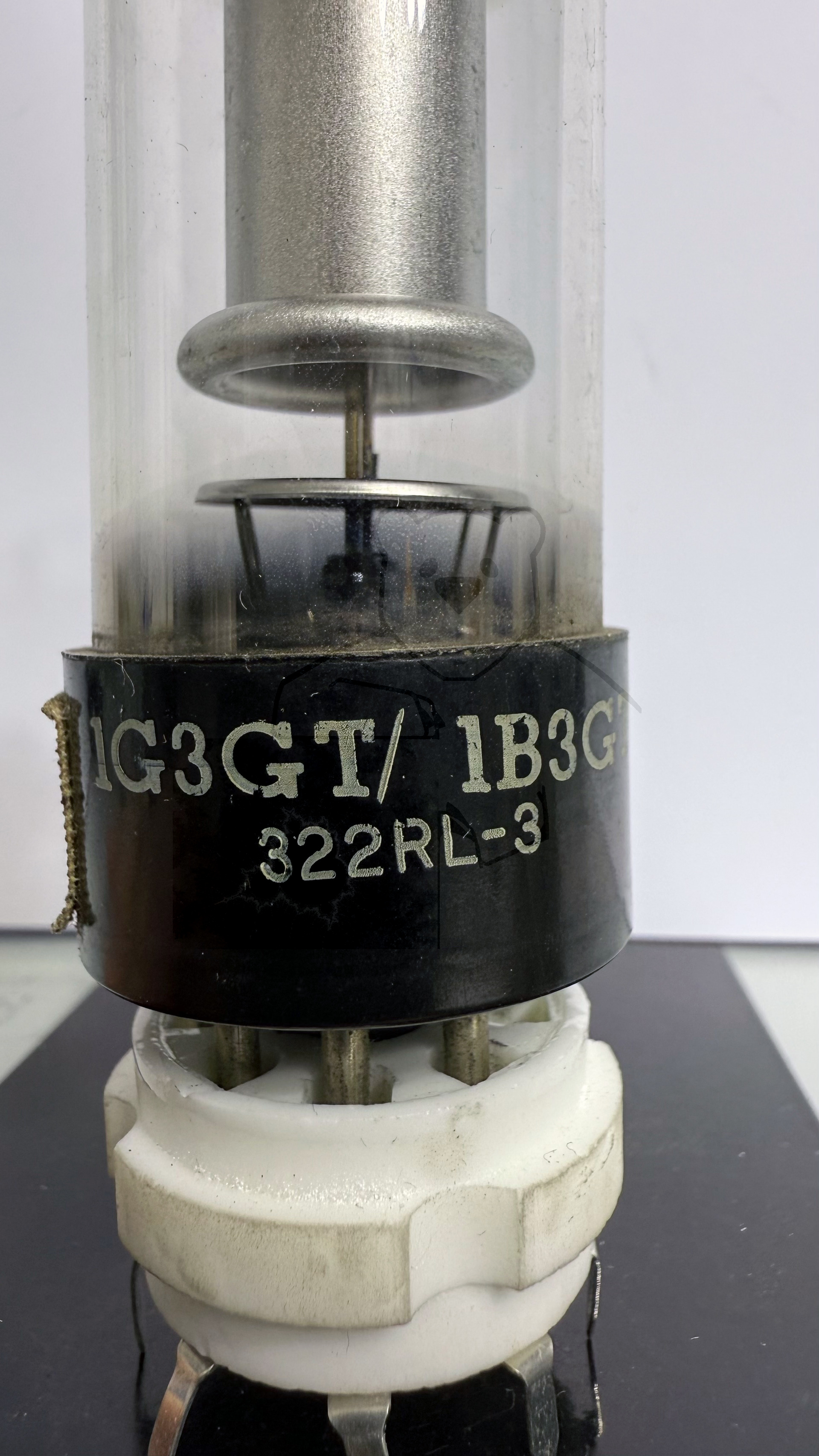

Röhre 1B3GT #8355 Bild 2
Röhre 1B3GT #8355 Bild 3
Röhre 1B3GT #8355 Bild 4

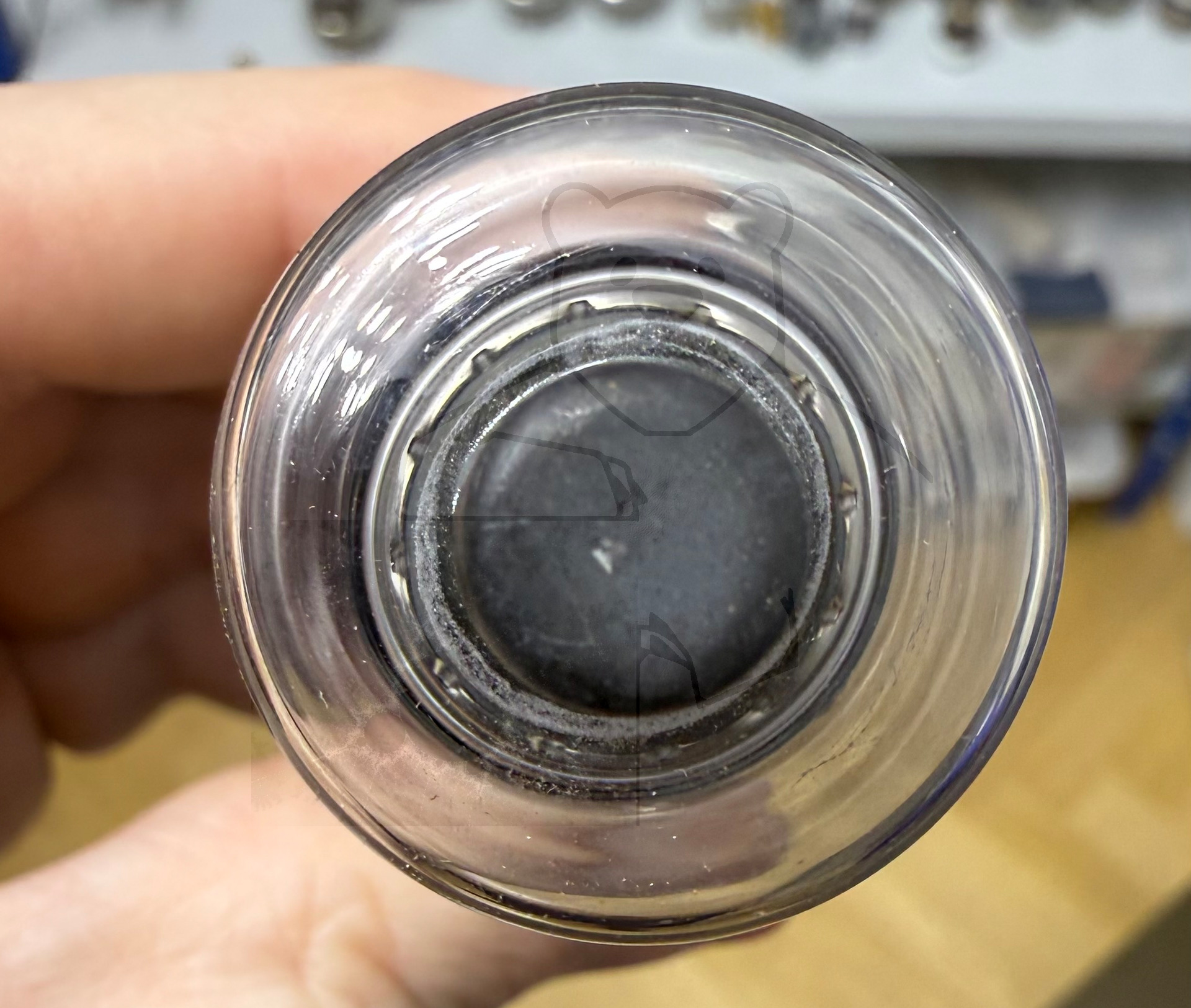

Röhre 1B3GT #8355 Bild 5

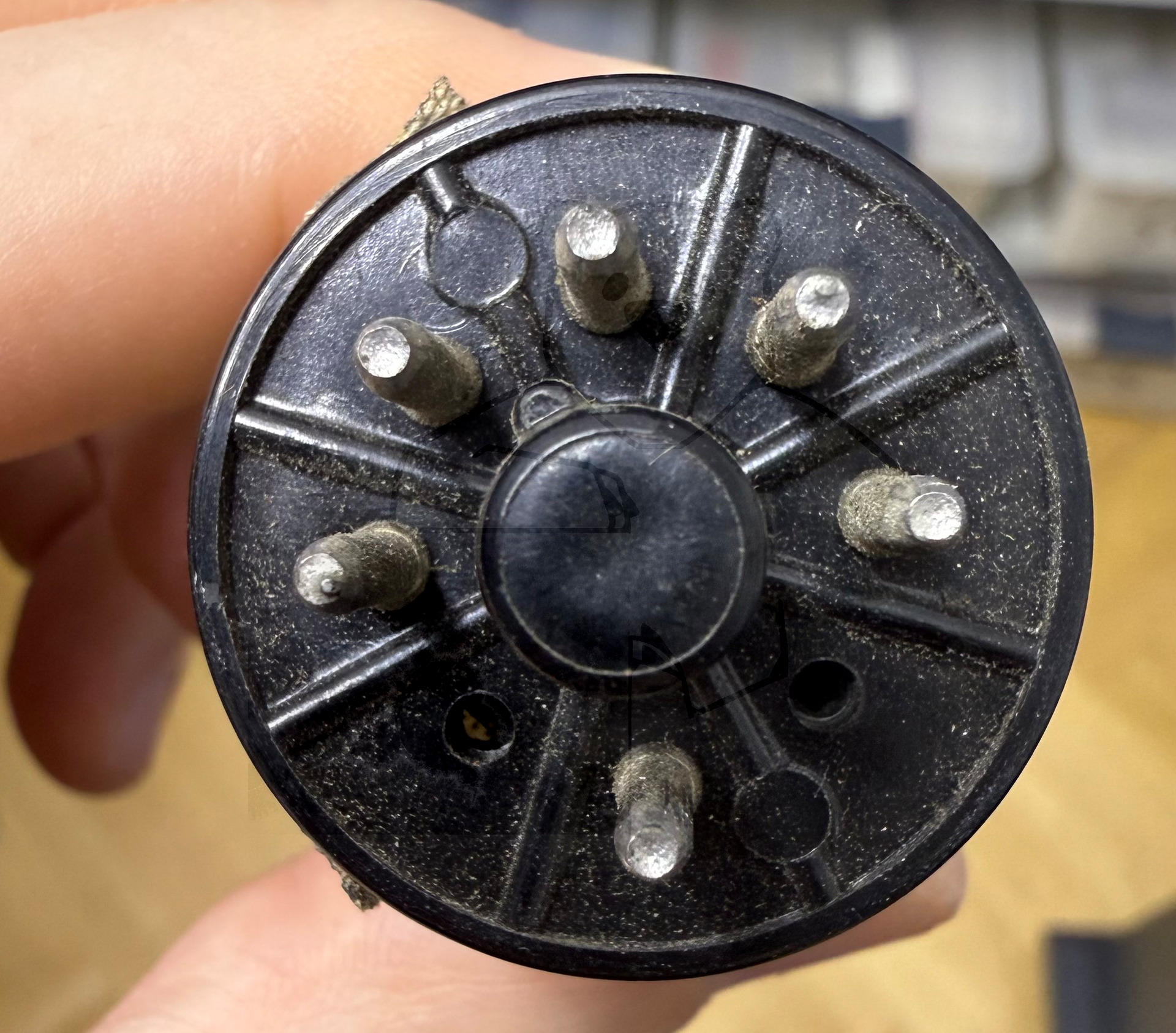

Röhre 1B3GT #8355 Bild 6

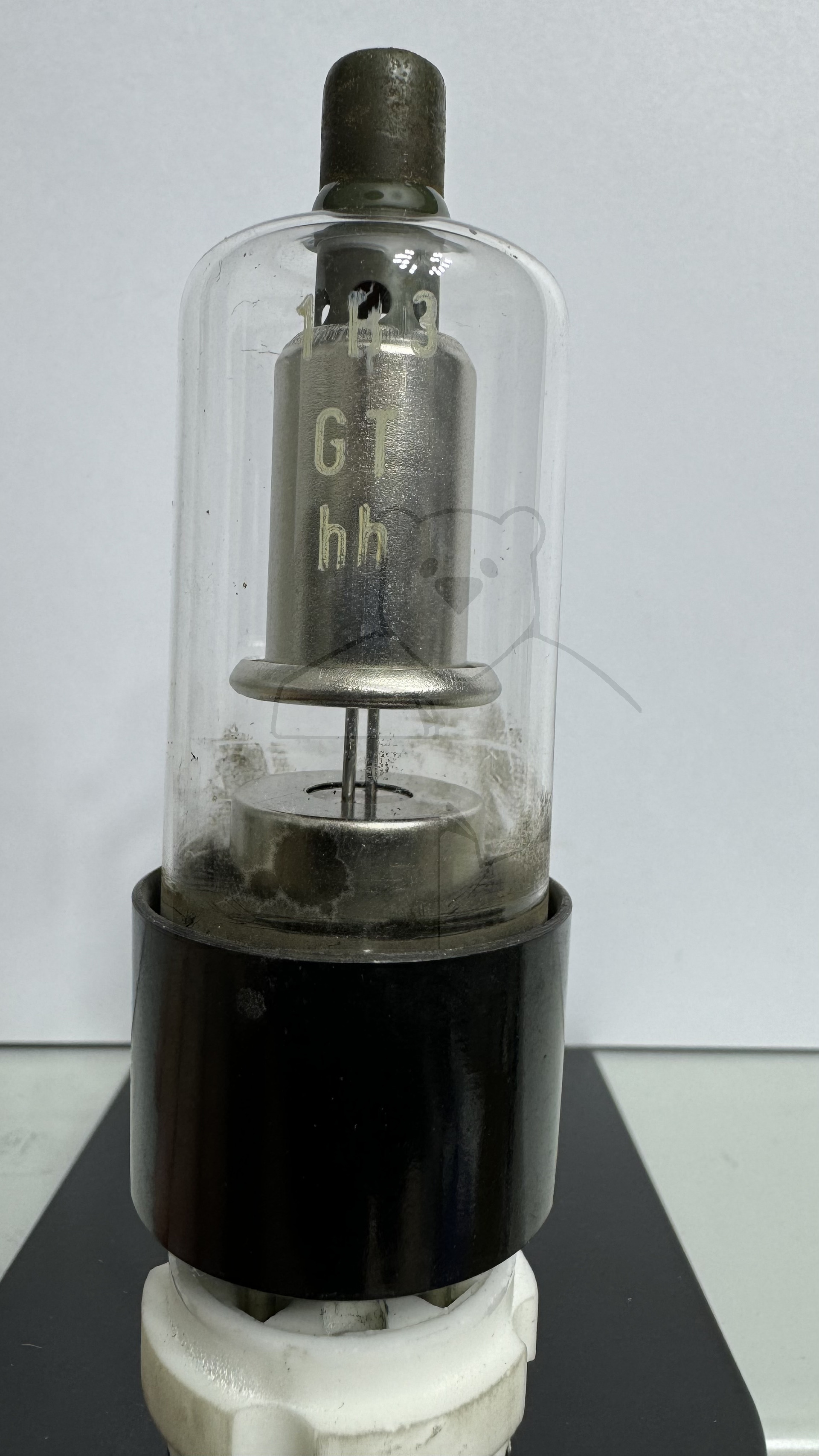

Röhre 1B3GT #8353 Bild 1
Röhre 1B3GT #8353 Bild 2

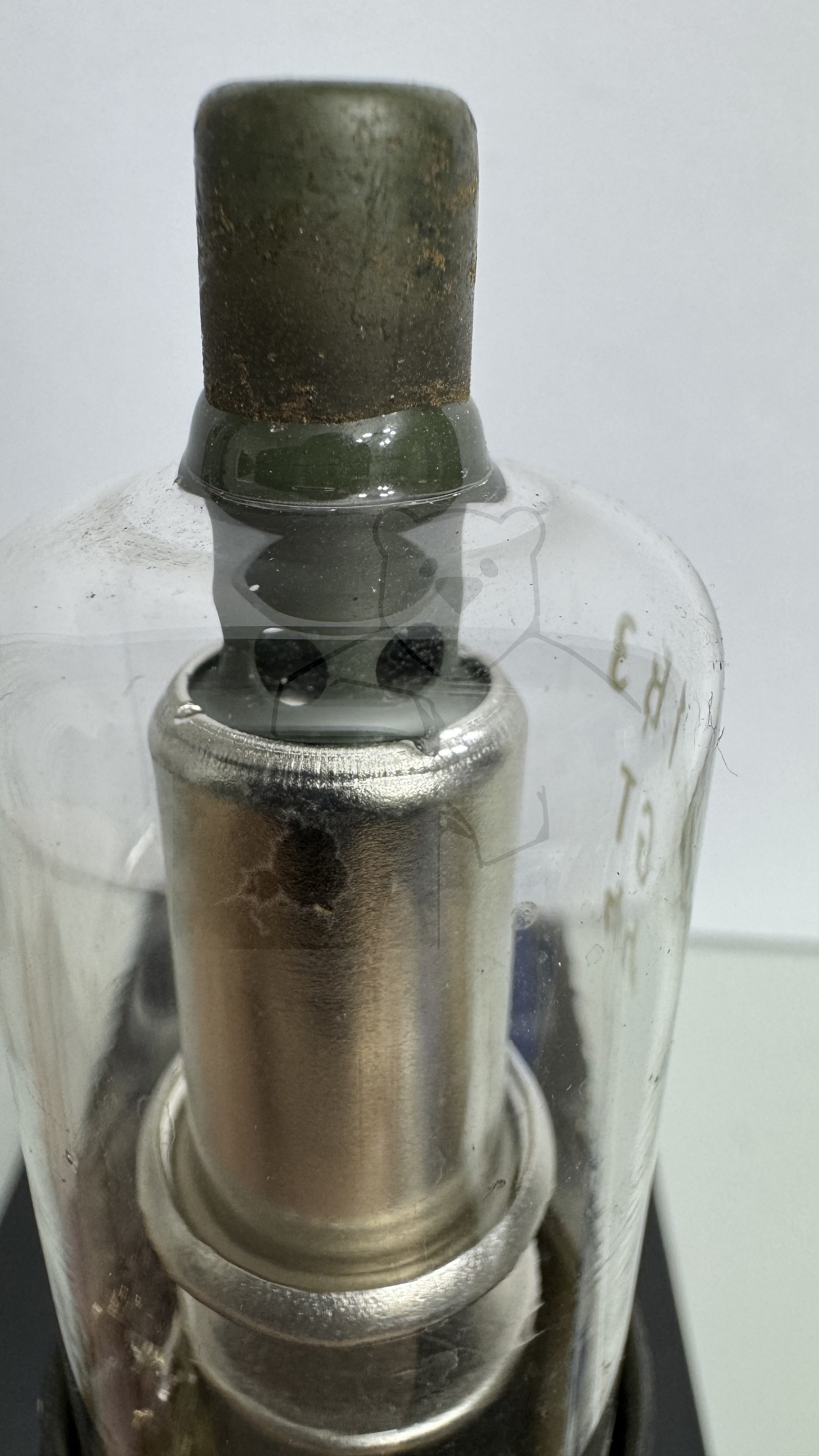

Röhre 1B3GT #8353 Bild 3

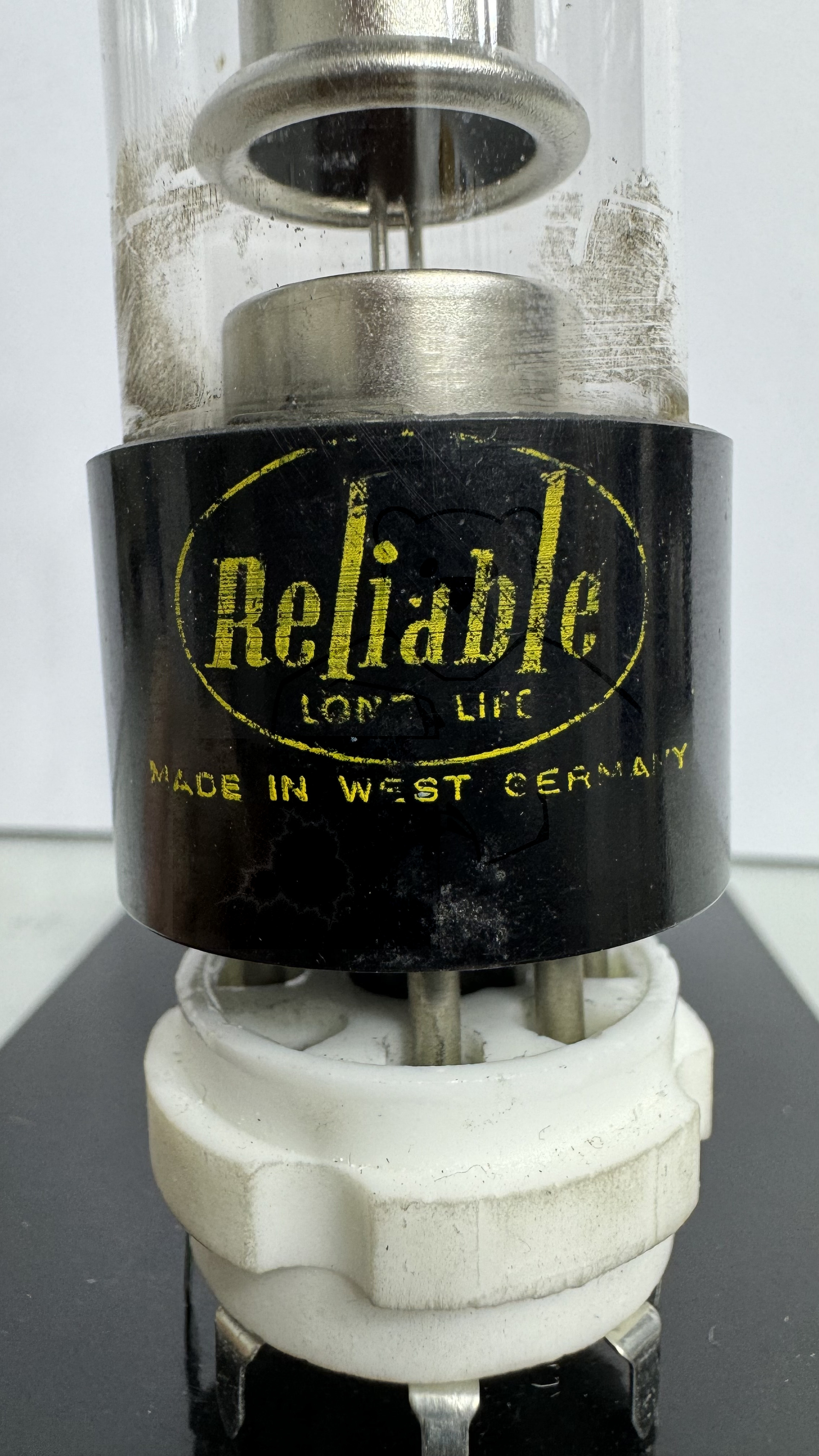

Röhre 1B3GT #8353 Bild 4

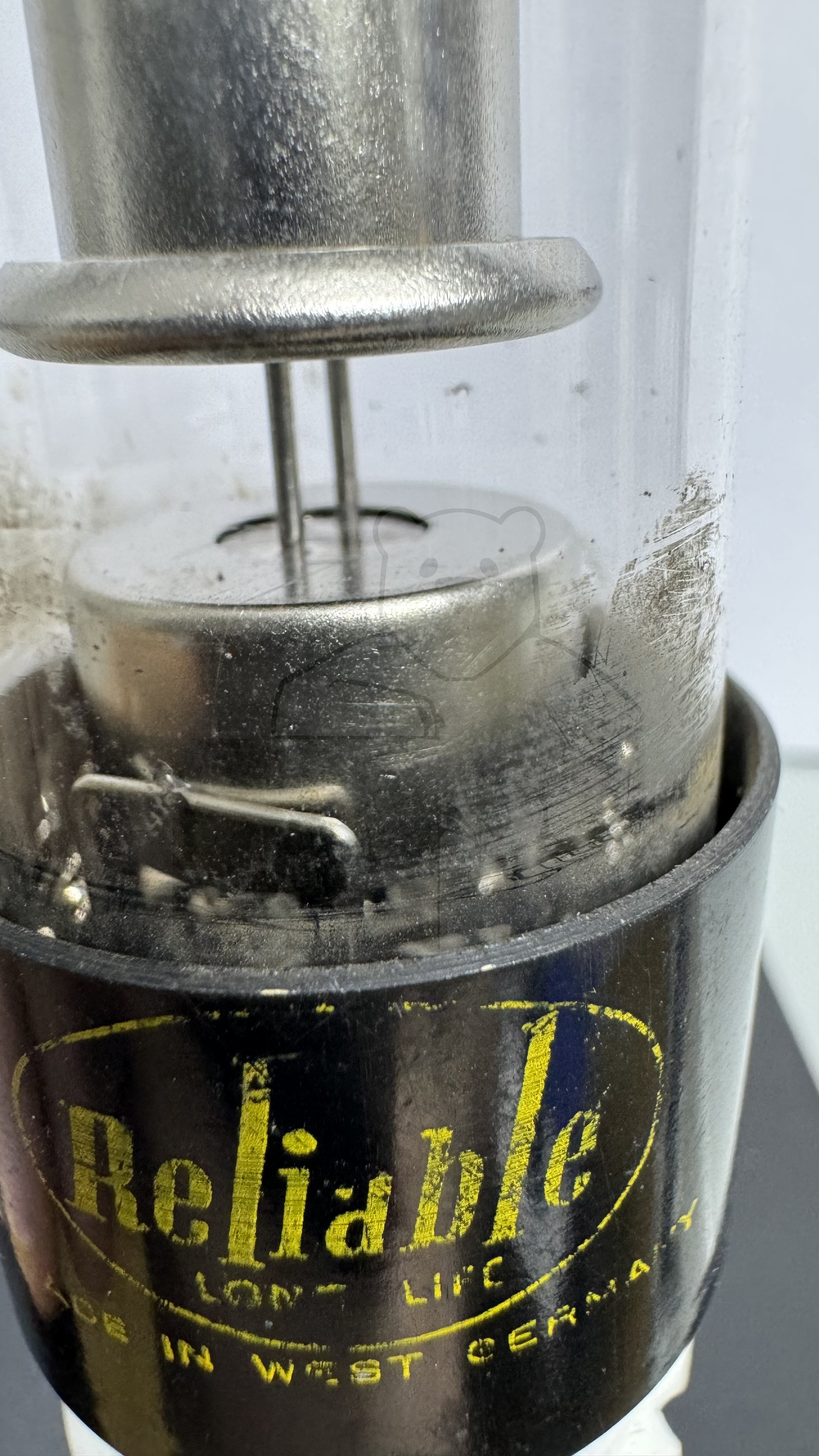

Röhre 1B3GT #8353 Bild 5

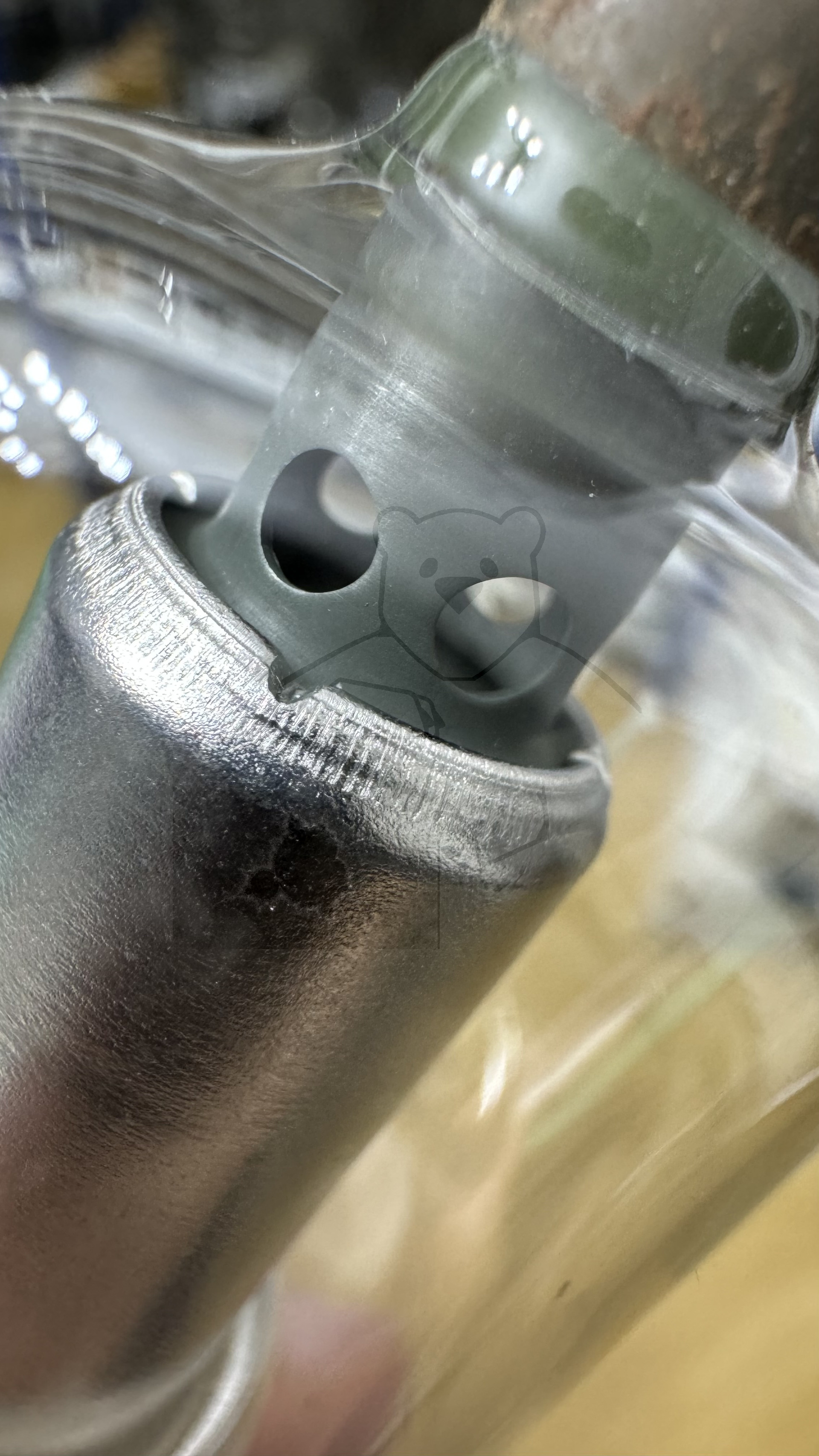

Röhre 1B3GT #8353 Bild 6

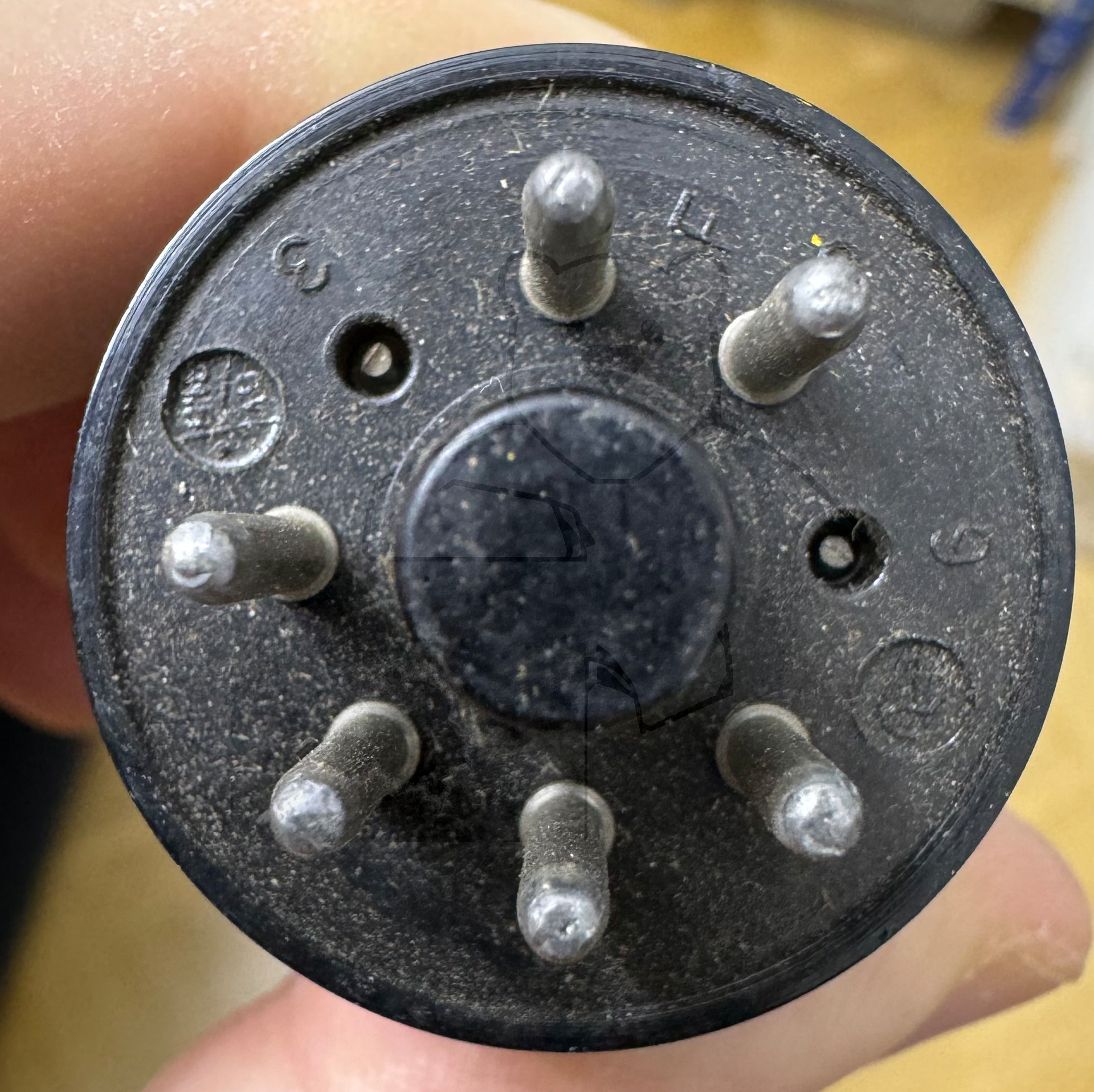

Röhre 1B3GT #8353 Bild 7

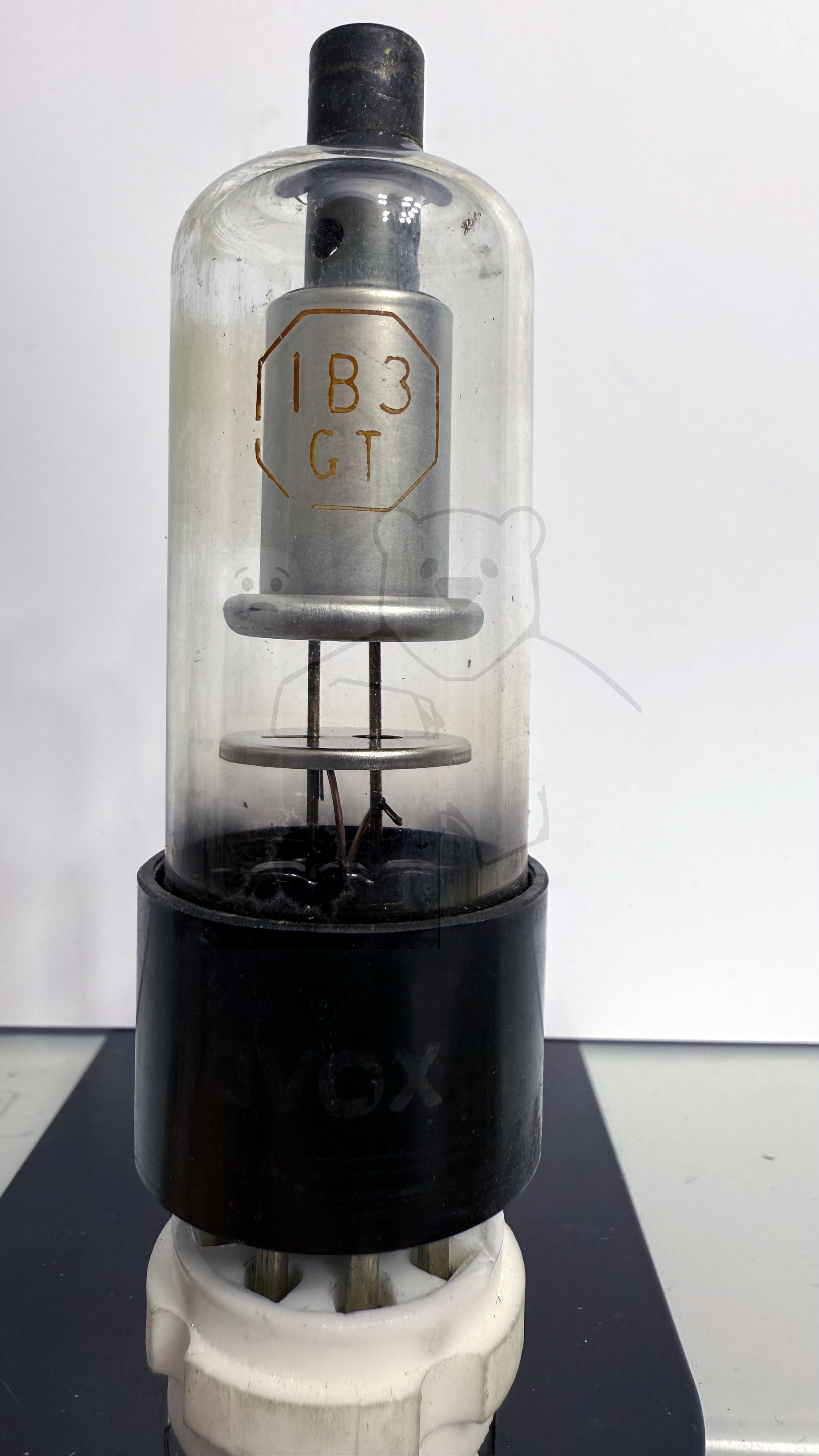

Röhre 1B3GT #8347 Bild 1

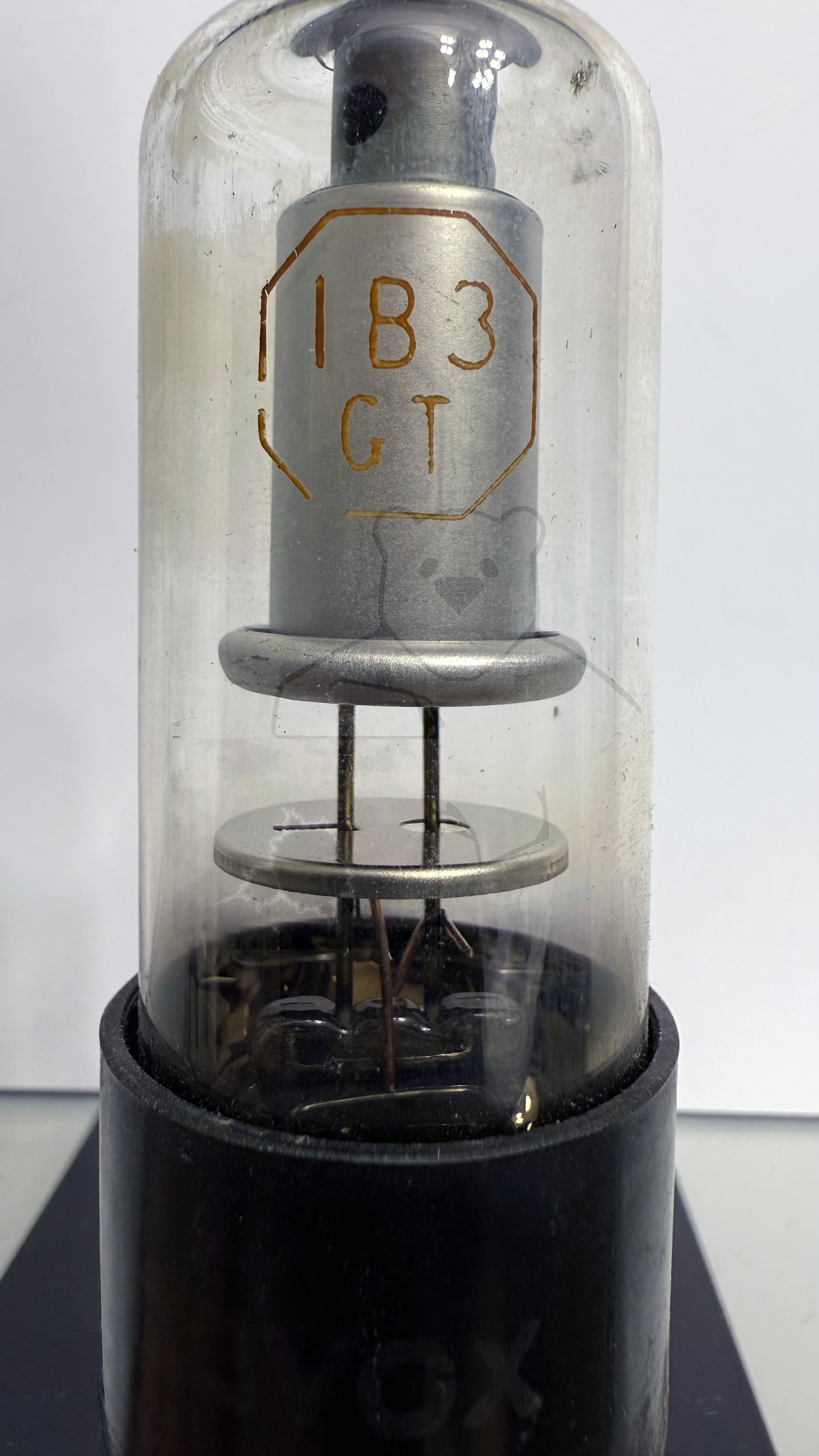

Röhre 1B3GT #8347 Bild 2

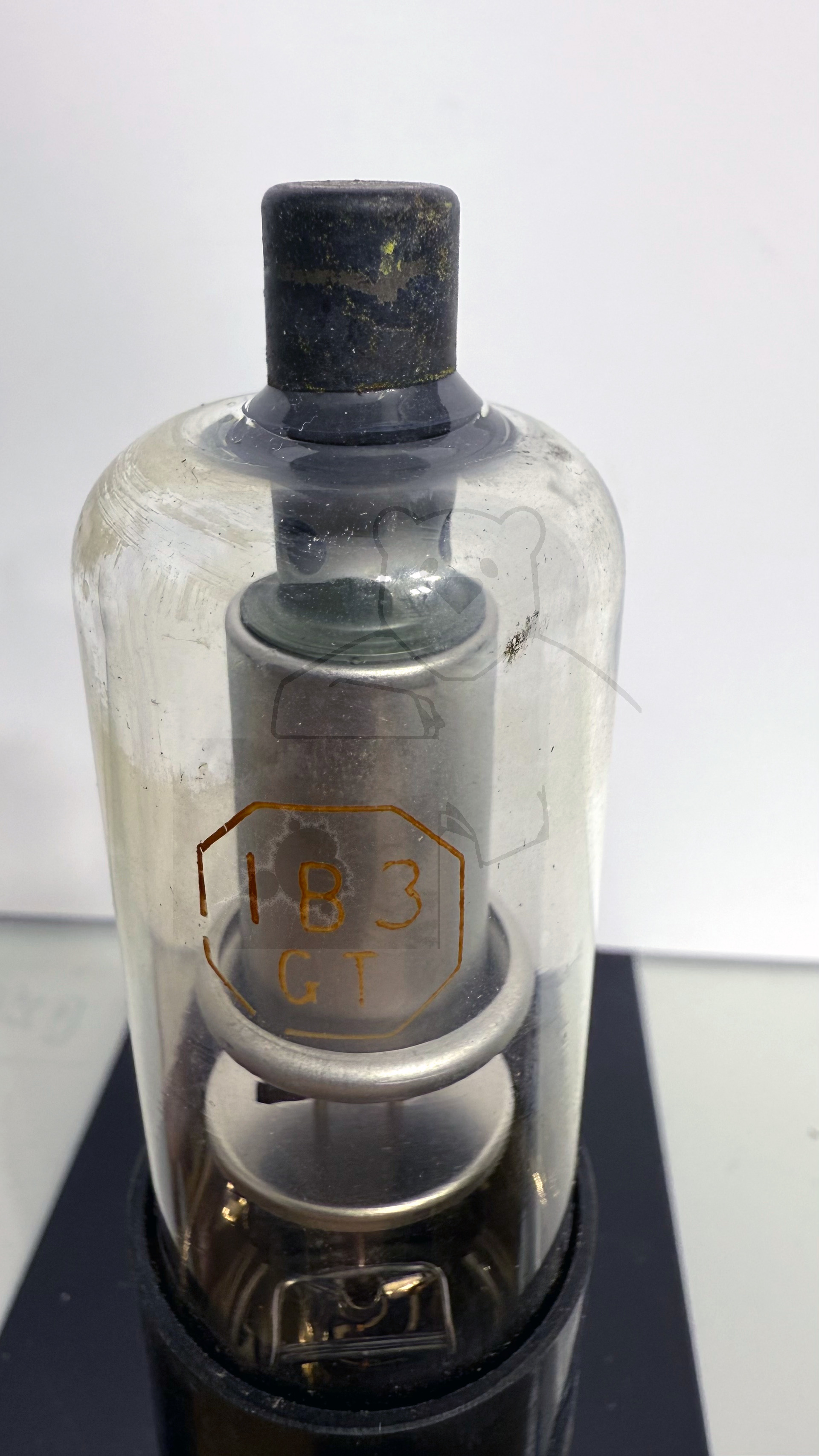

Röhre 1B3GT #8347 Bild 3

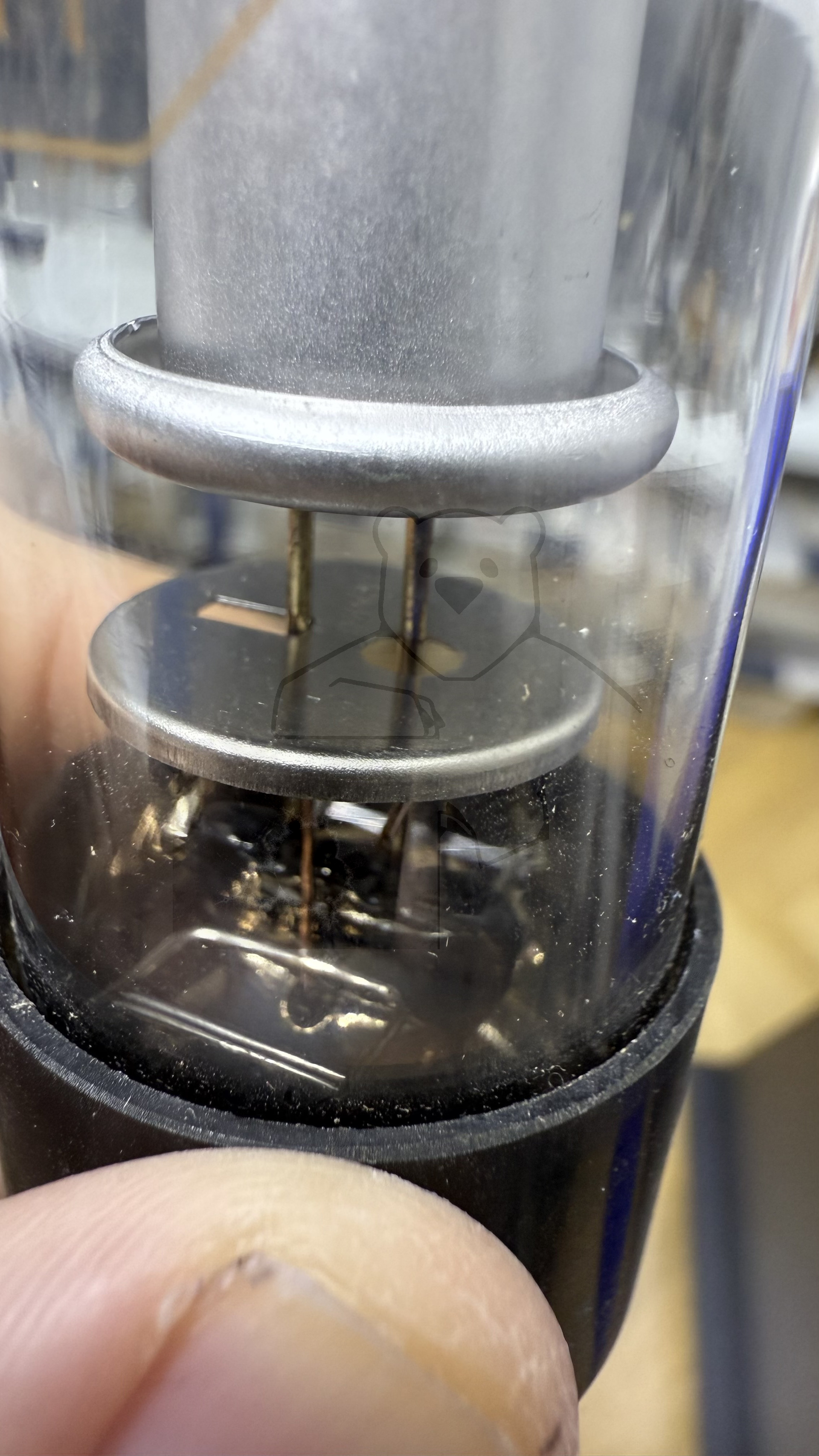

Röhre 1B3GT #8347 Bild 4

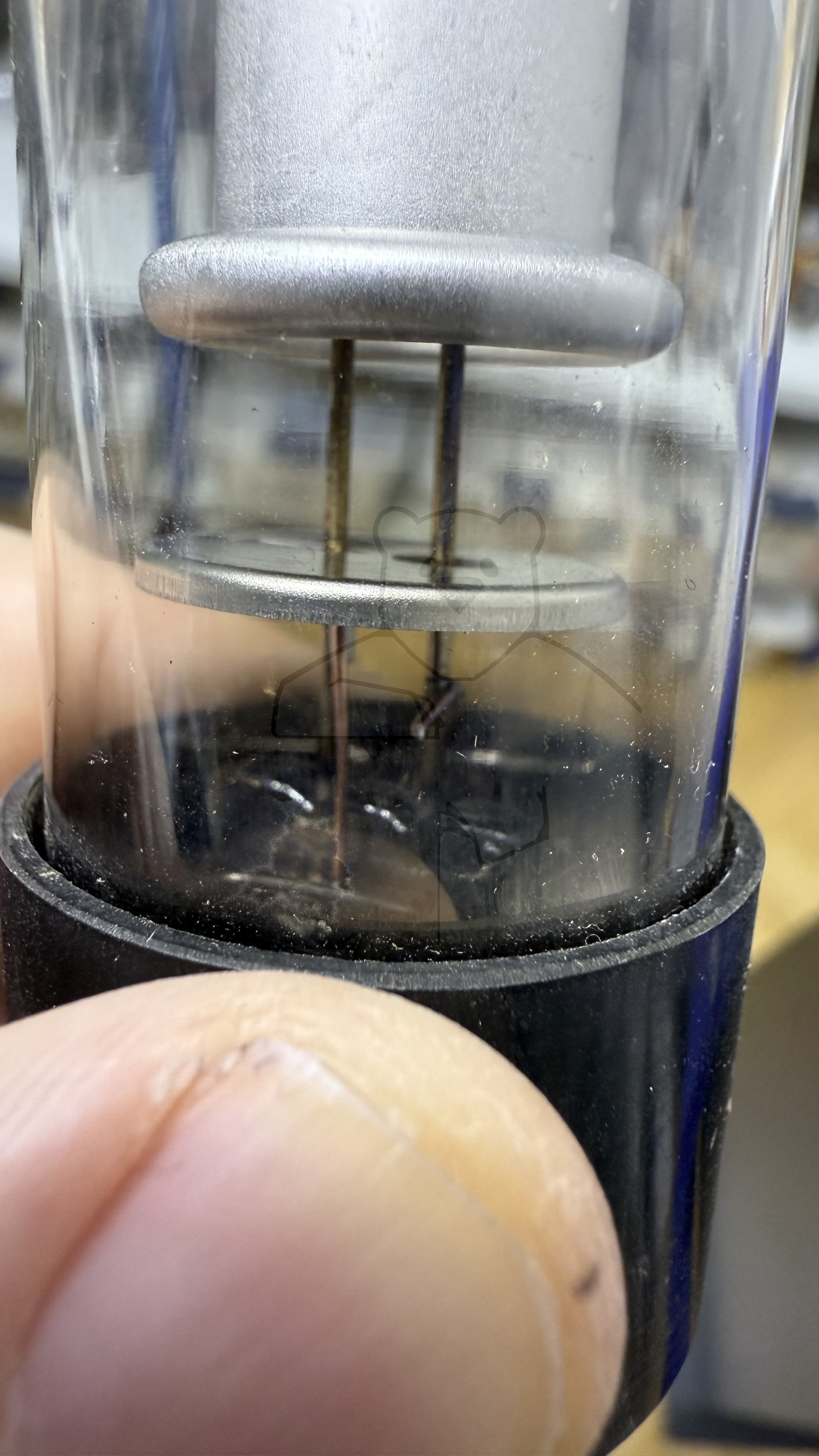

Röhre 1B3GT #8347 Bild 5

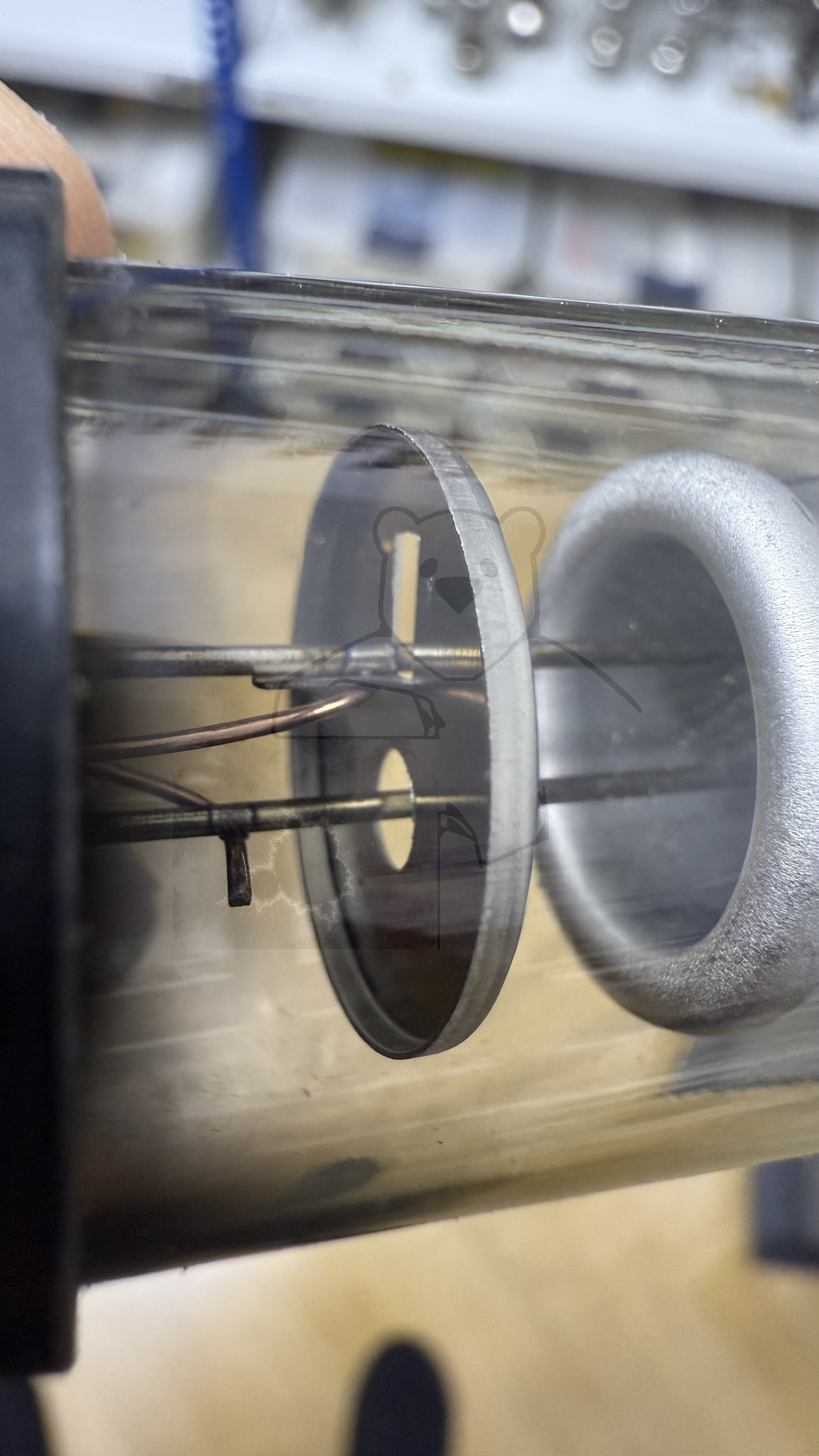

Röhre 1B3GT #8347 Bild 6

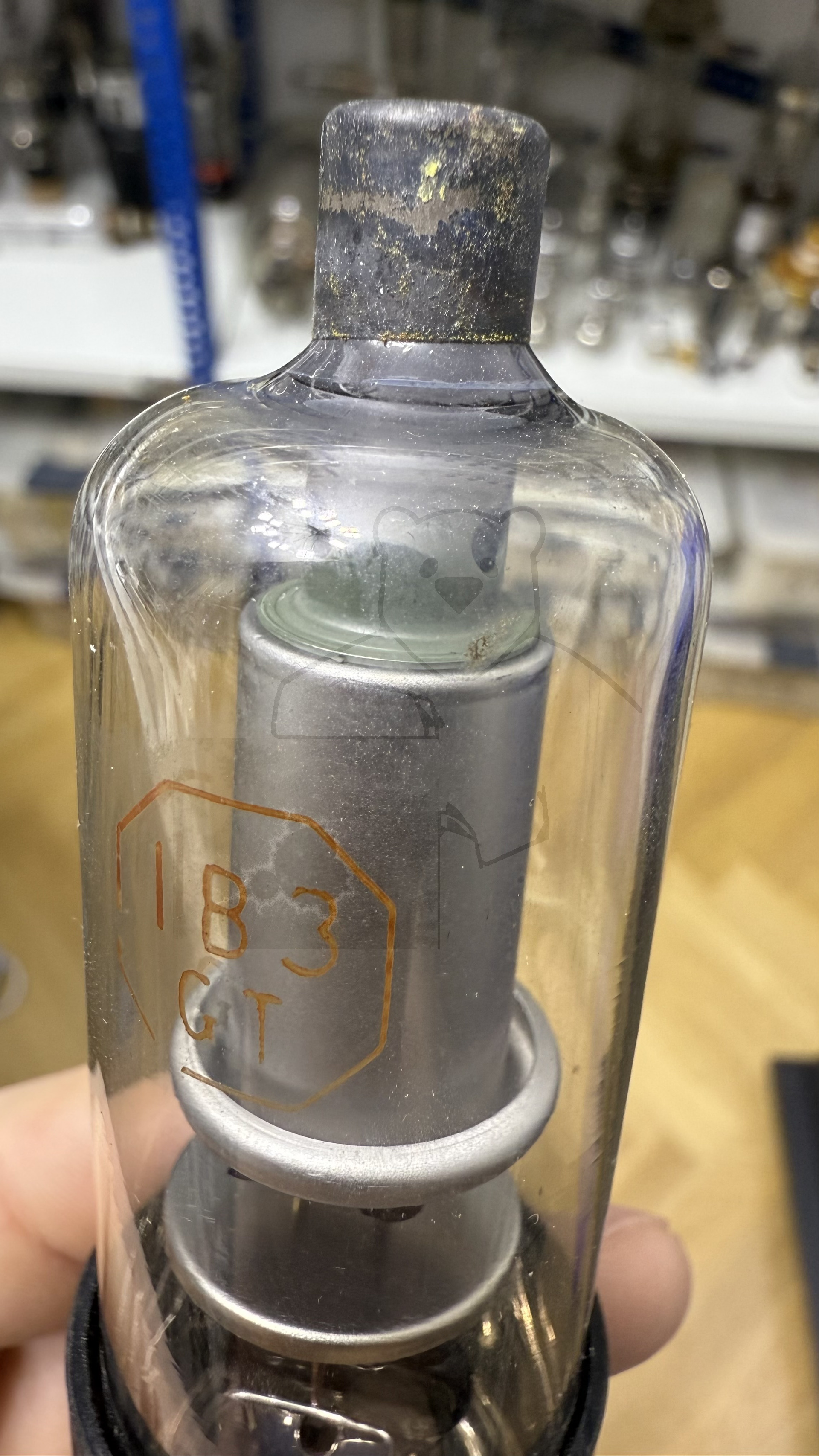

Röhre 1B3GT #8347 Bild 7

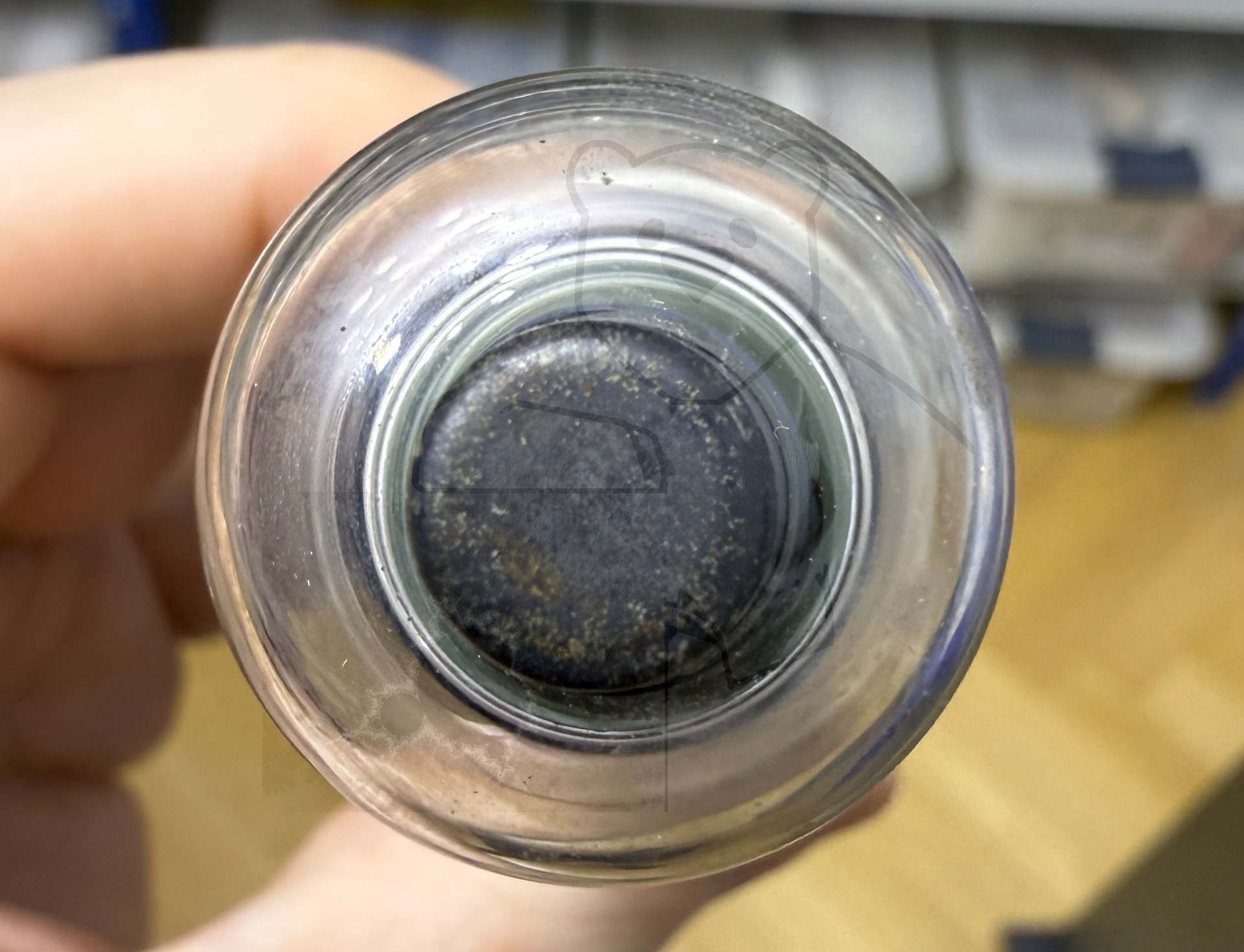

Röhre 1B3GT #8347 Bild 8

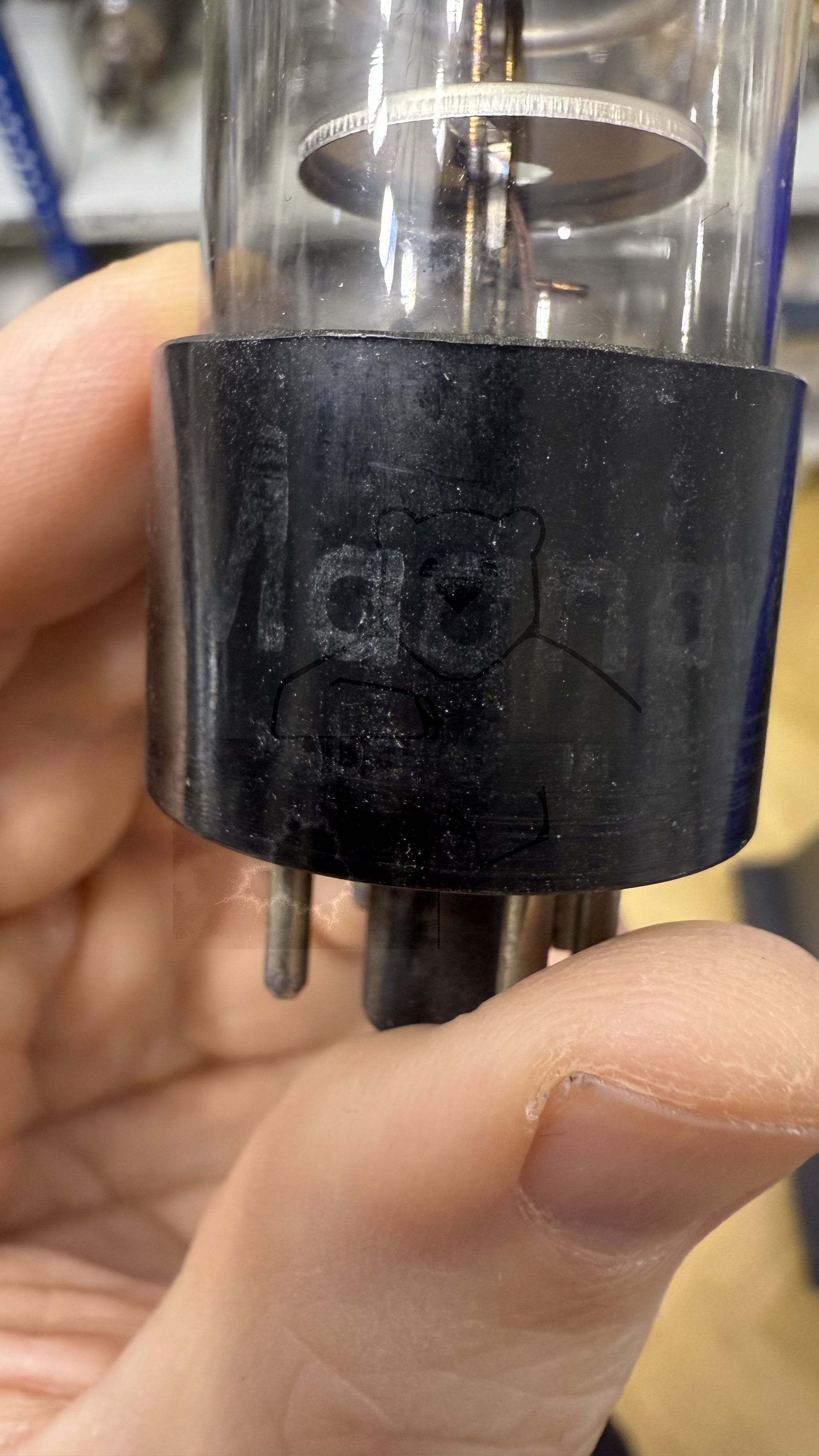

Röhre 1B3GT #8347 Bild 9

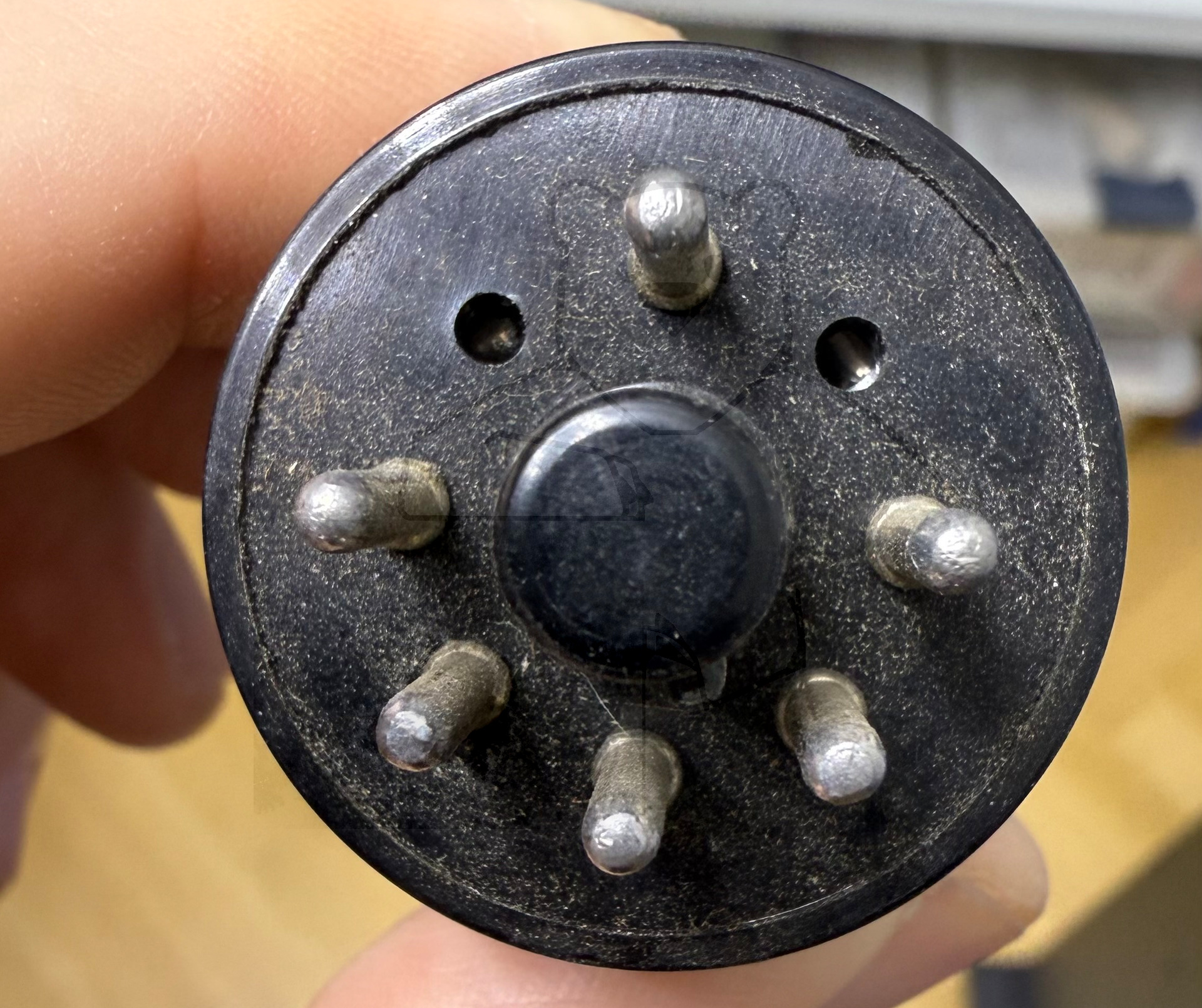

Röhre 1B3GT #8347 Bild 10

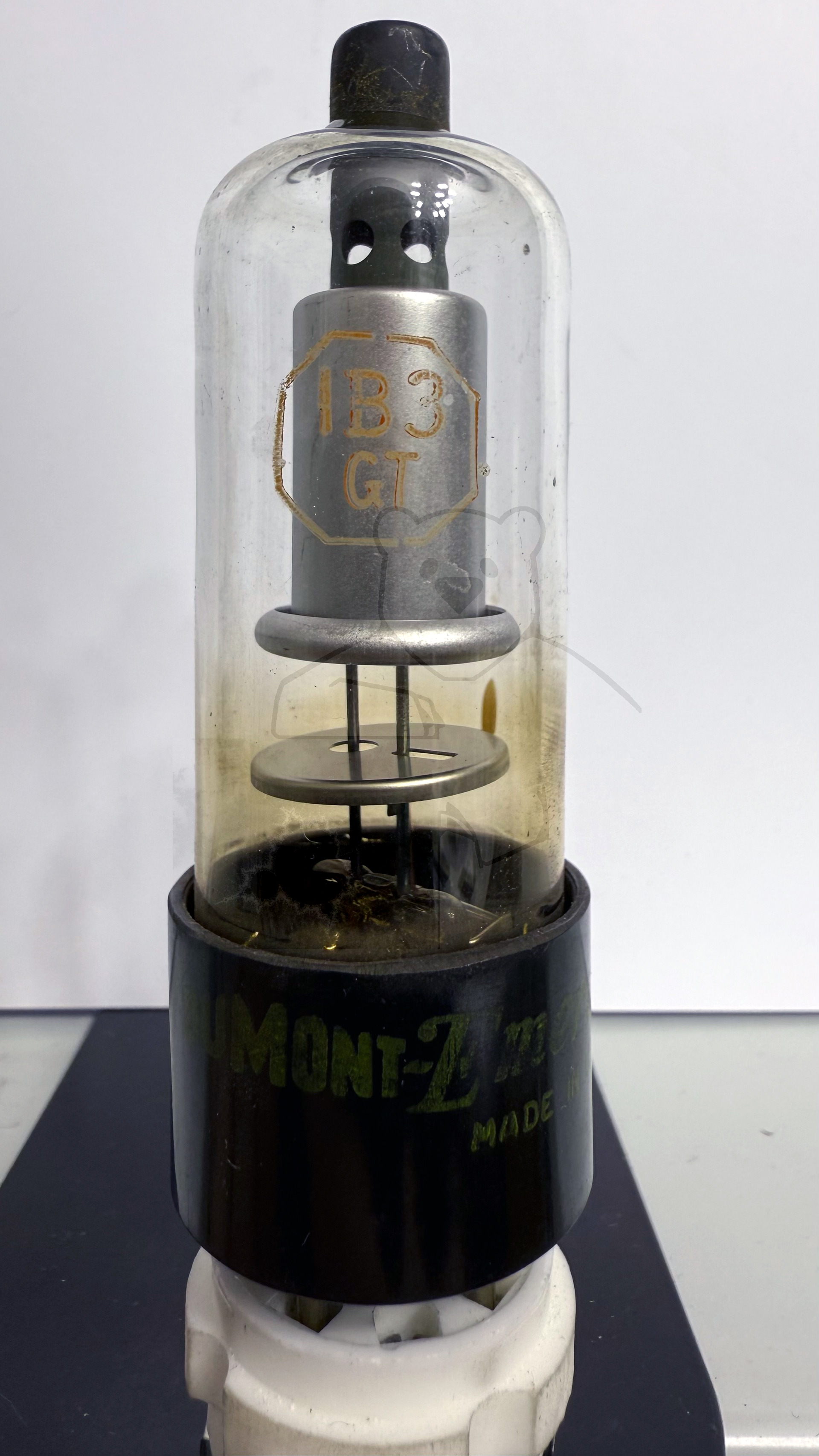

Röhre 1B3GT #8349 Bild 1
Röhre 1B3GT #8349 Bild 2

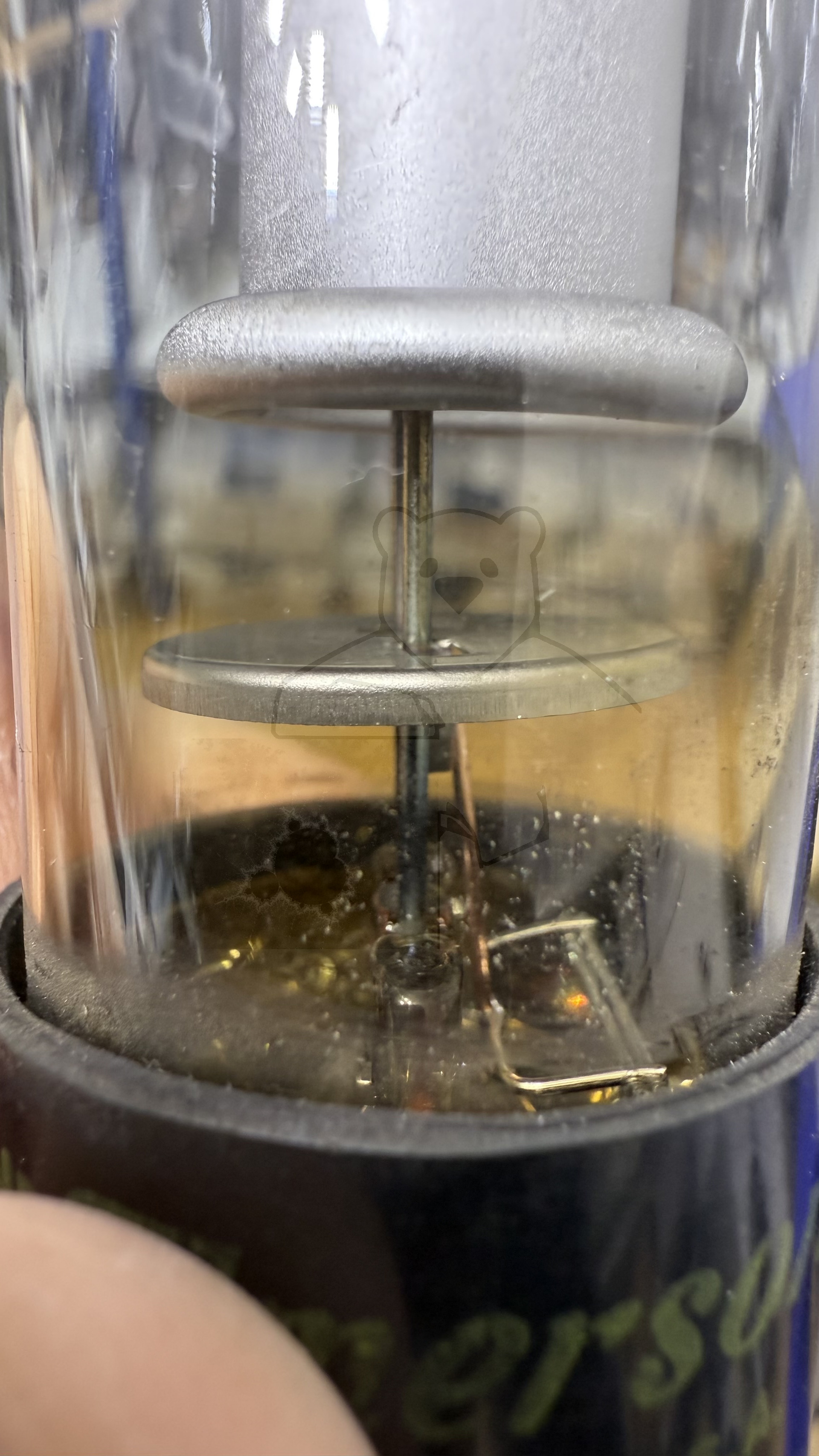

Röhre 1B3GT #8349 Bild 3

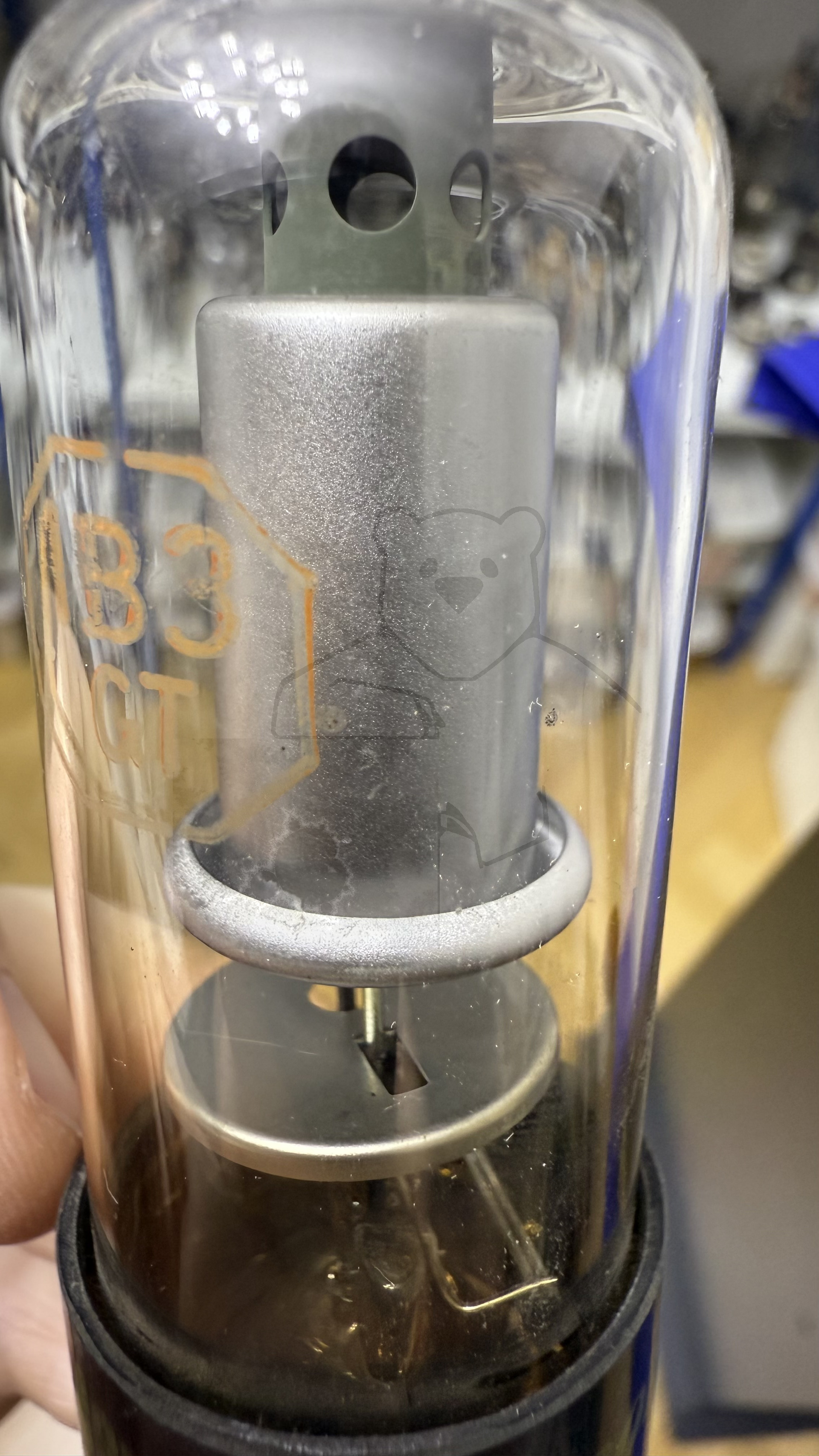

Röhre 1B3GT #8349 Bild 4

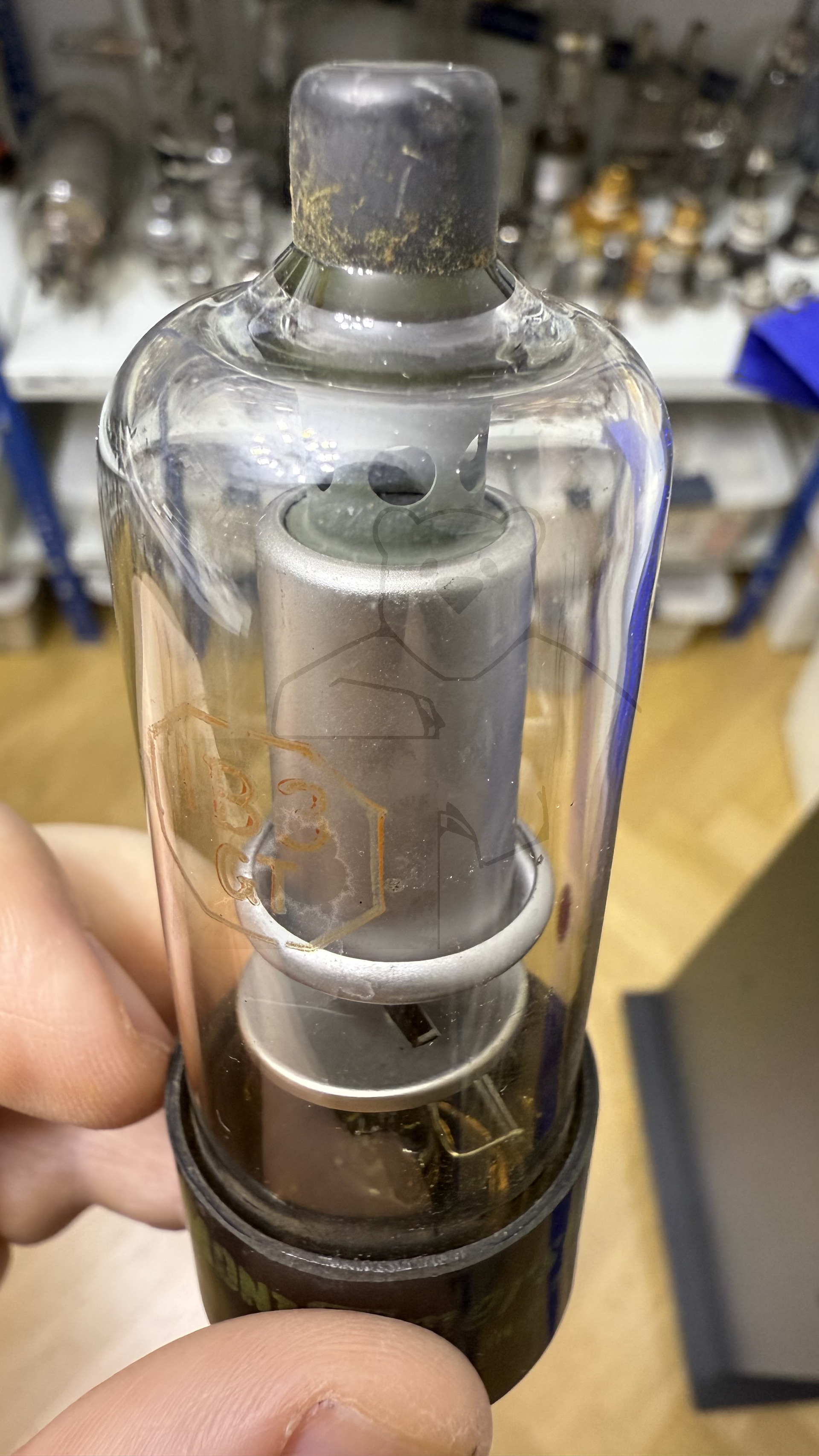

Röhre 1B3GT #8349 Bild 5

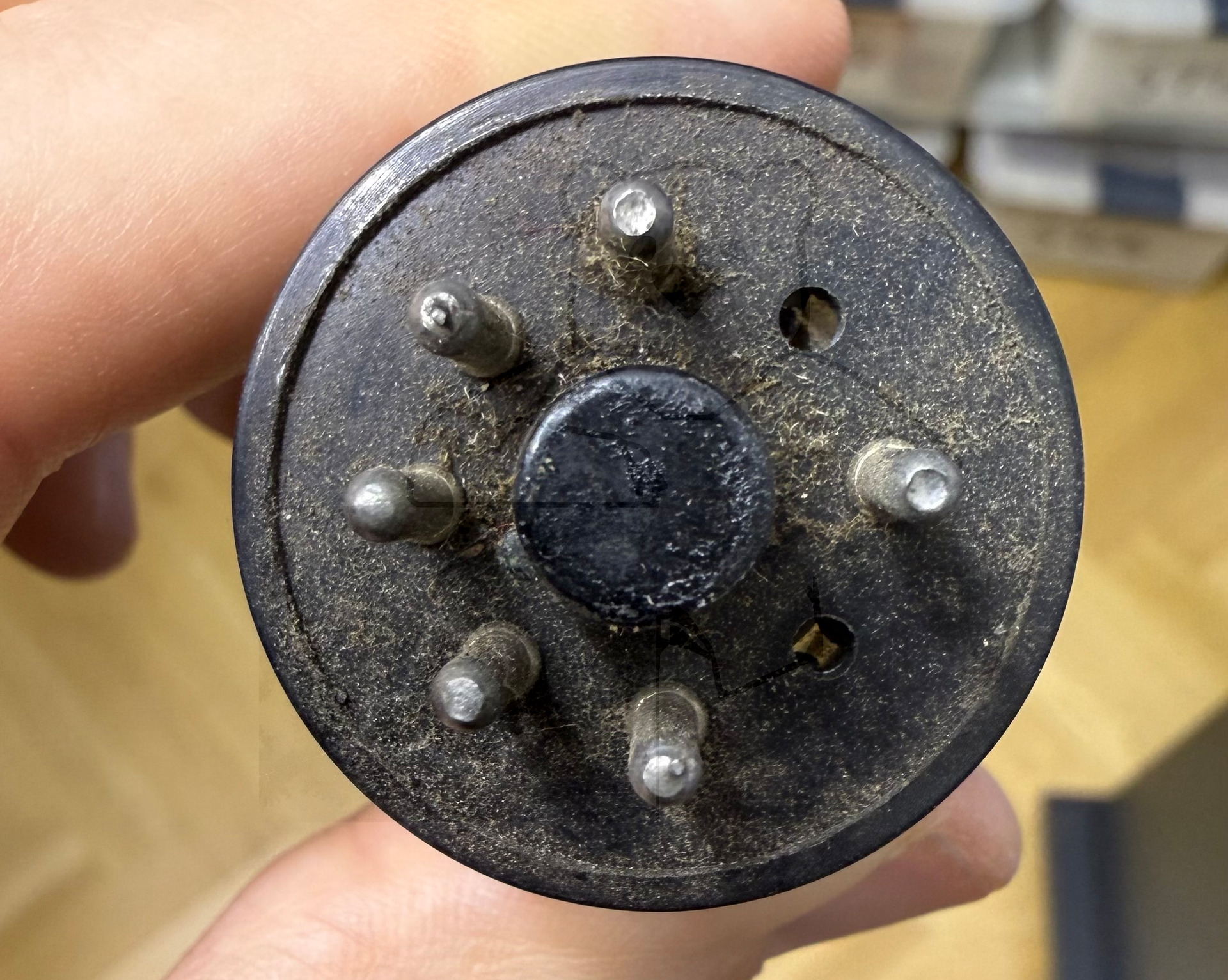

Röhre 1B3GT #8349 Bild 6

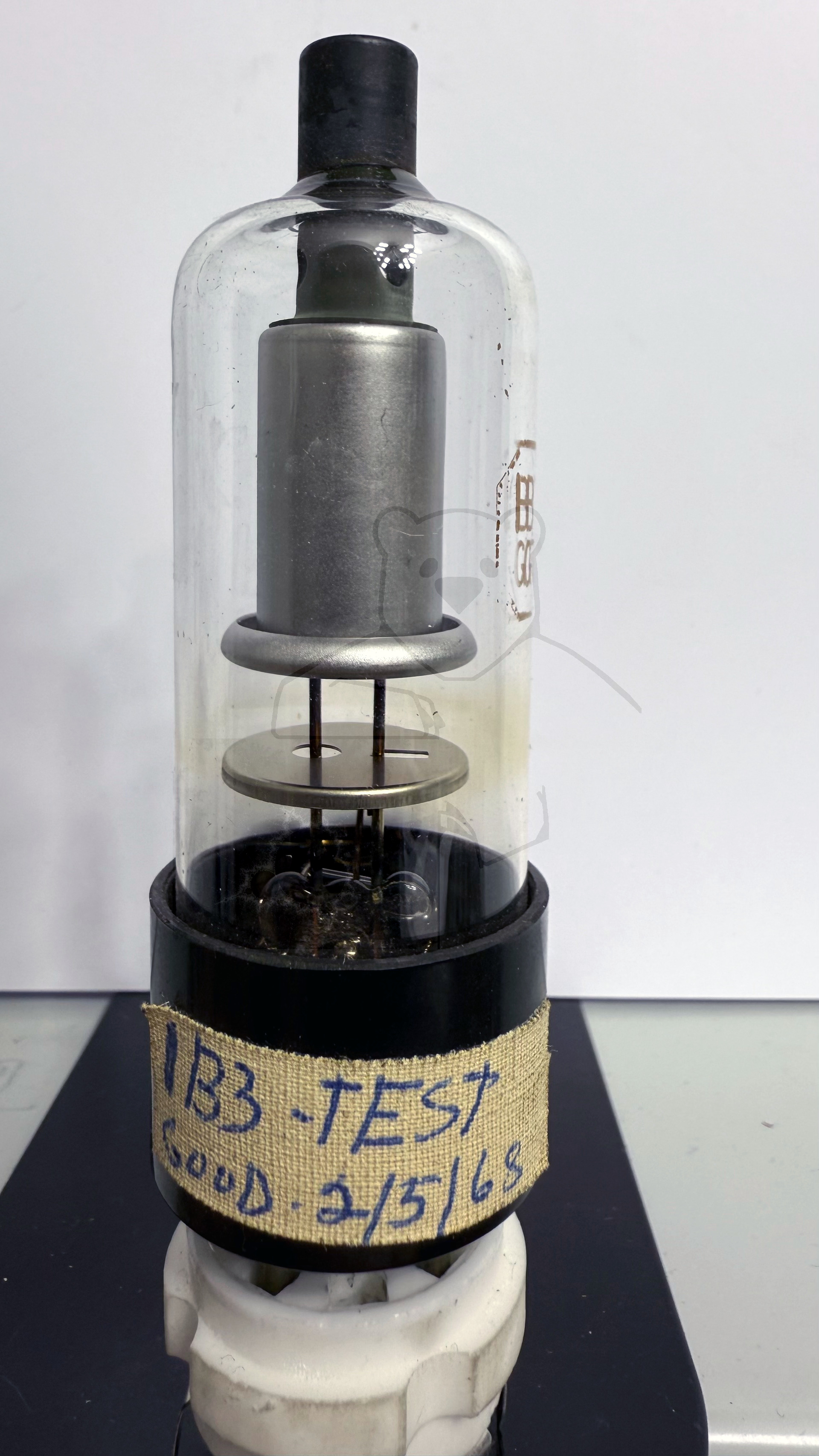

Röhre 1B3GT #8351 Bild 1

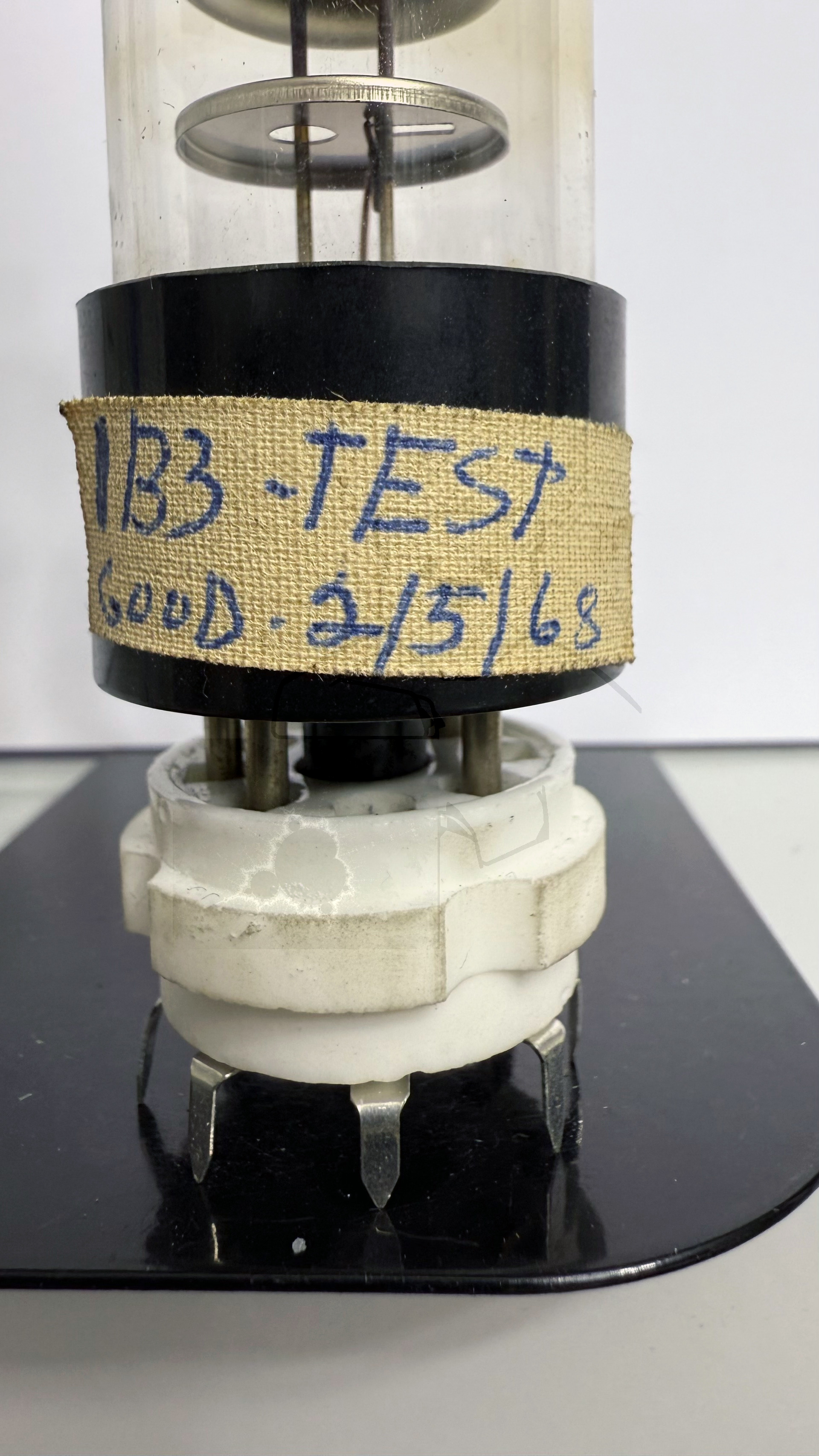

Röhre 1B3GT #8351 Bild 2

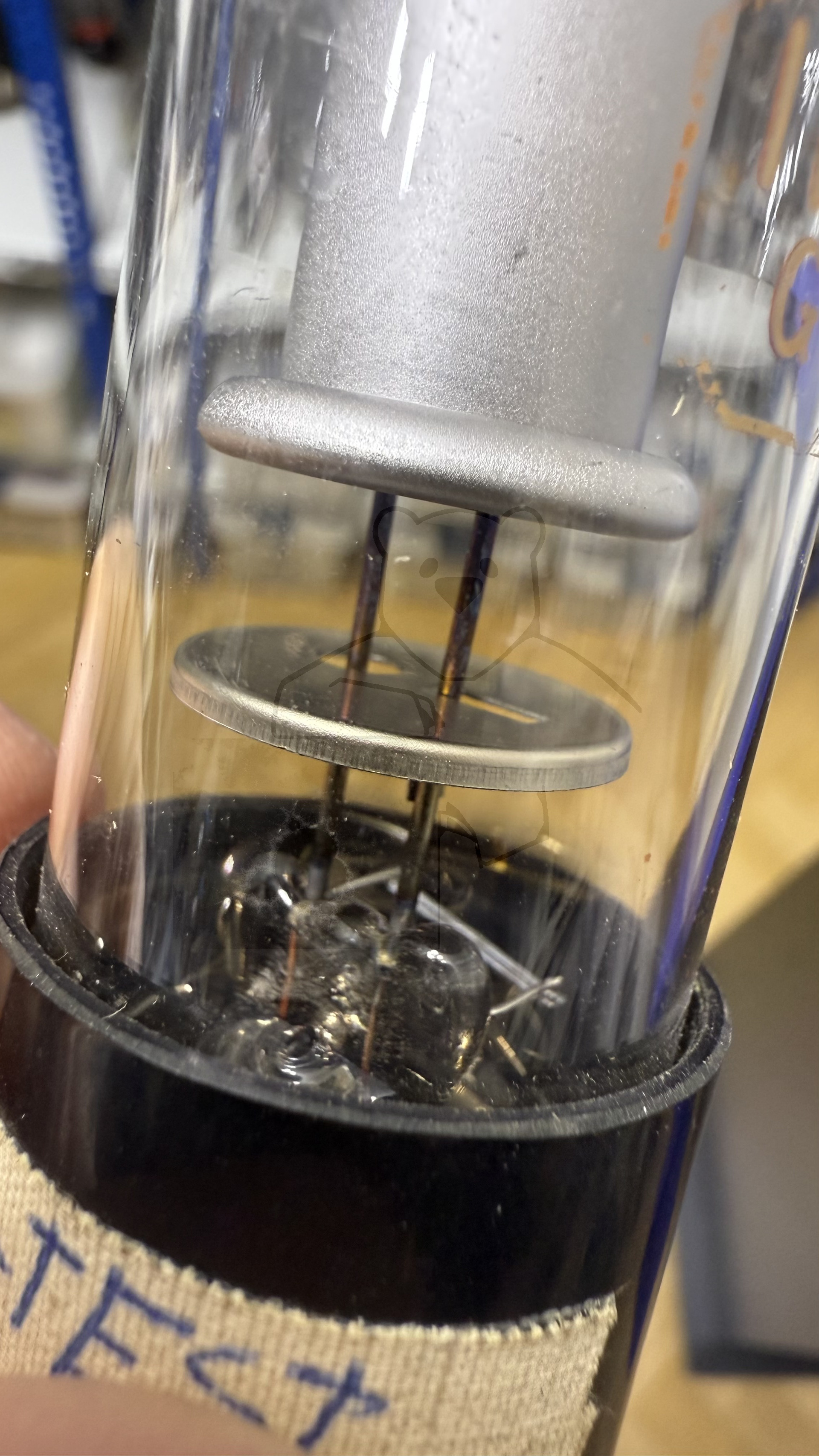

Röhre 1B3GT #8351 Bild 3
Röhre 1B3GT #8351 Bild 4

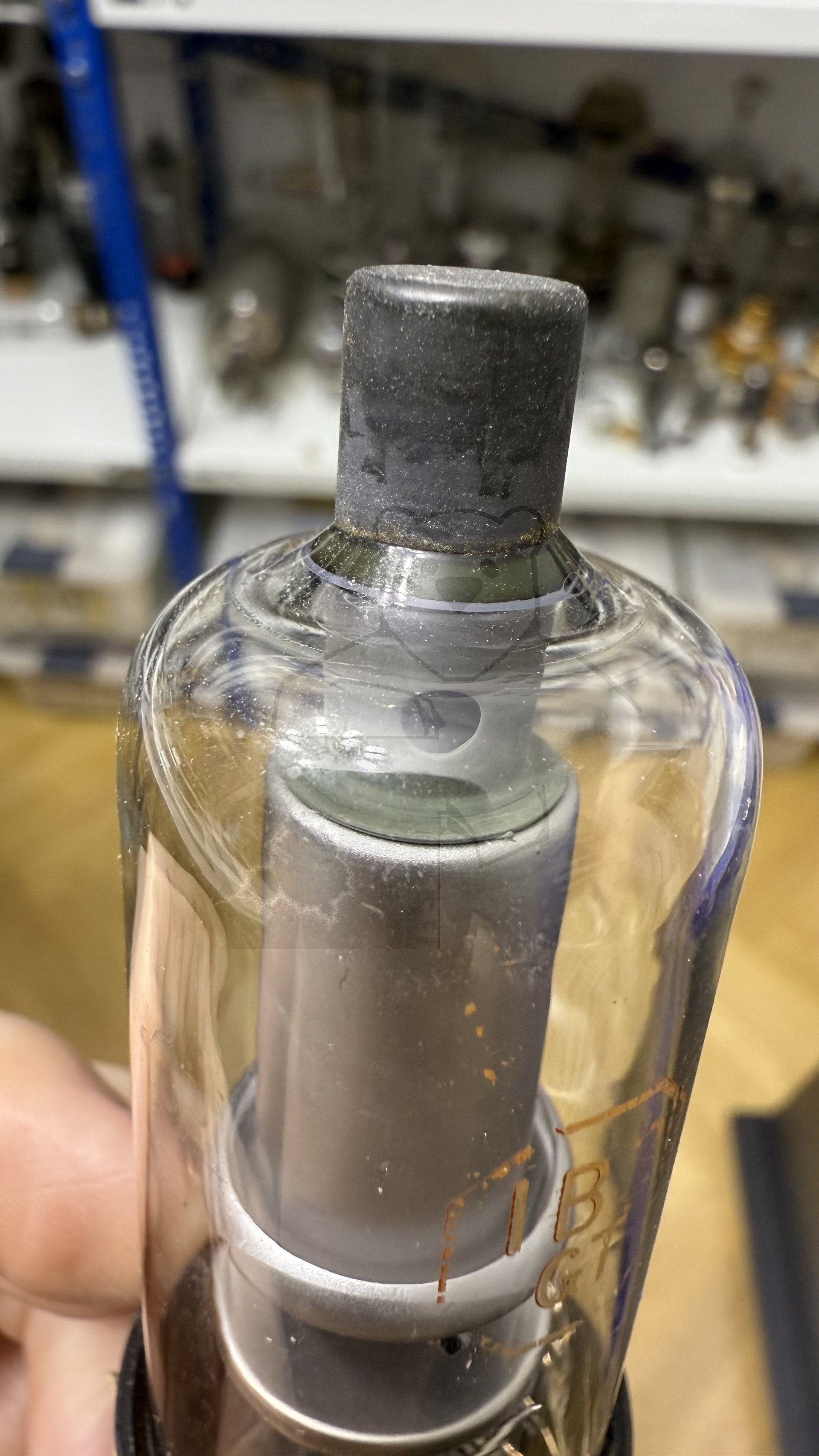

Röhre 1B3GT #8351 Bild 5

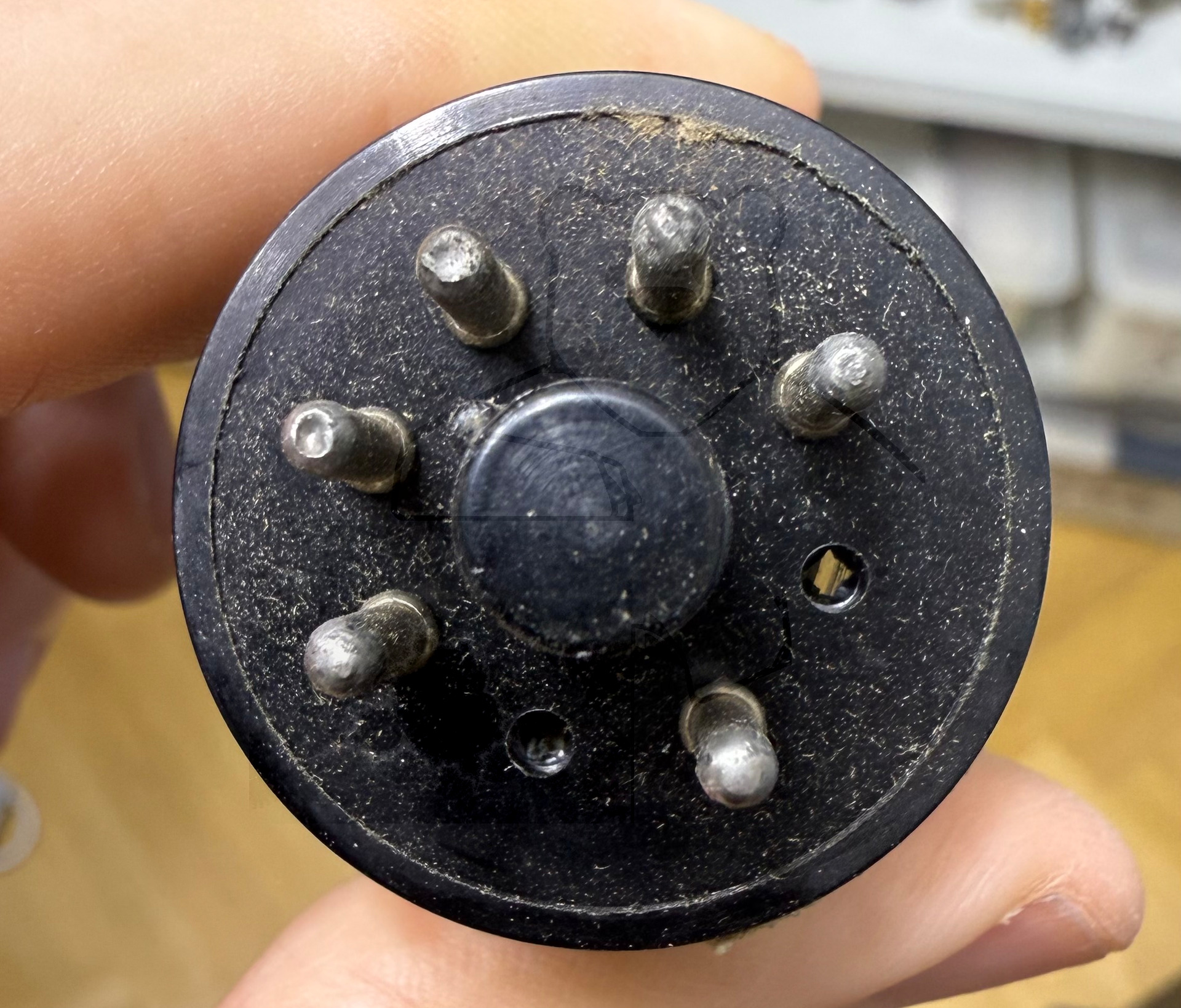

Röhre 1B3GT #8351 Bild 6
Röhre 1B3GT #8353 Bild 1
Röhre 1B3GT #8353 Bild 2
Röhre 1B3GT #8353 Bild 3
Röhre 1B3GT #8353 Bild 4
Röhre 1B3GT #8353 Bild 5
Röhre 1B3GT #8353 Bild 6
Röhre 1B3GT #8353 Bild 7
Röhre 1B3GT #8355 Bild 1
Röhre 1B3GT #8355 Bild 2
Röhre 1B3GT #8355 Bild 3
Röhre 1B3GT #8355 Bild 4
Röhre 1B3GT #8355 Bild 5
Röhre 1B3GT #8355 Bild 6

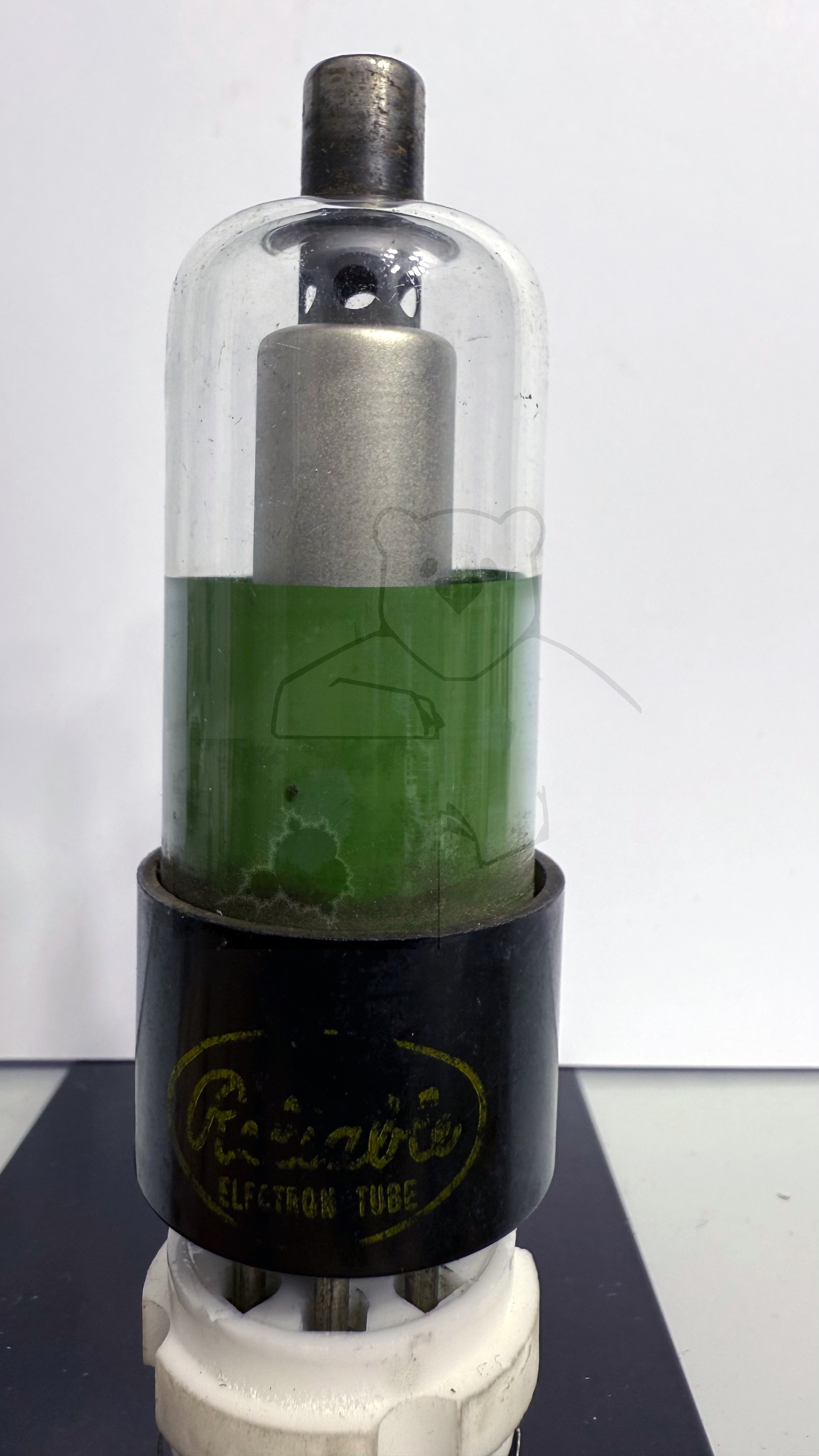

Röhre 1B3GT #8356 Bild 1

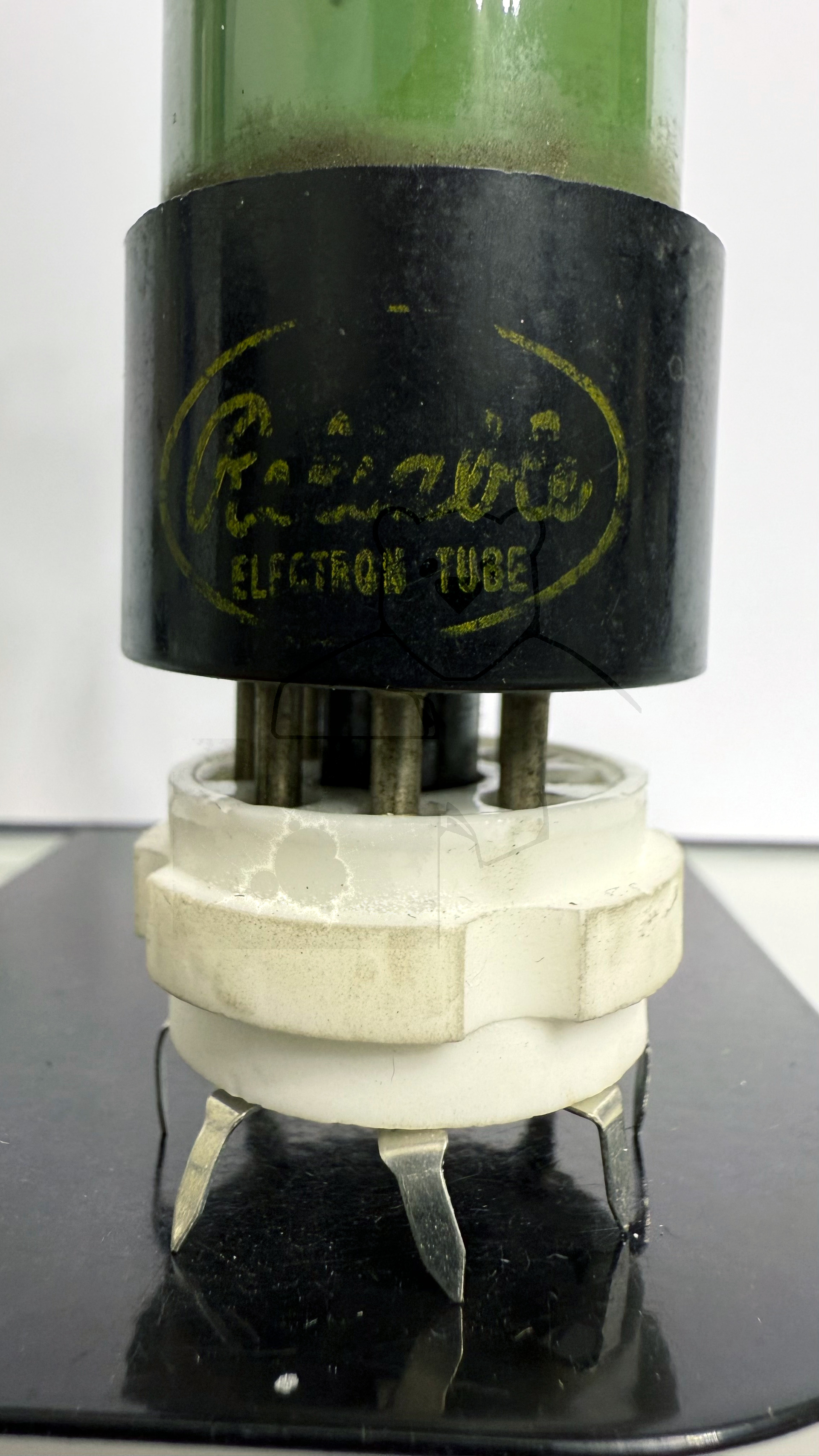

Röhre 1B3GT #8356 Bild 2

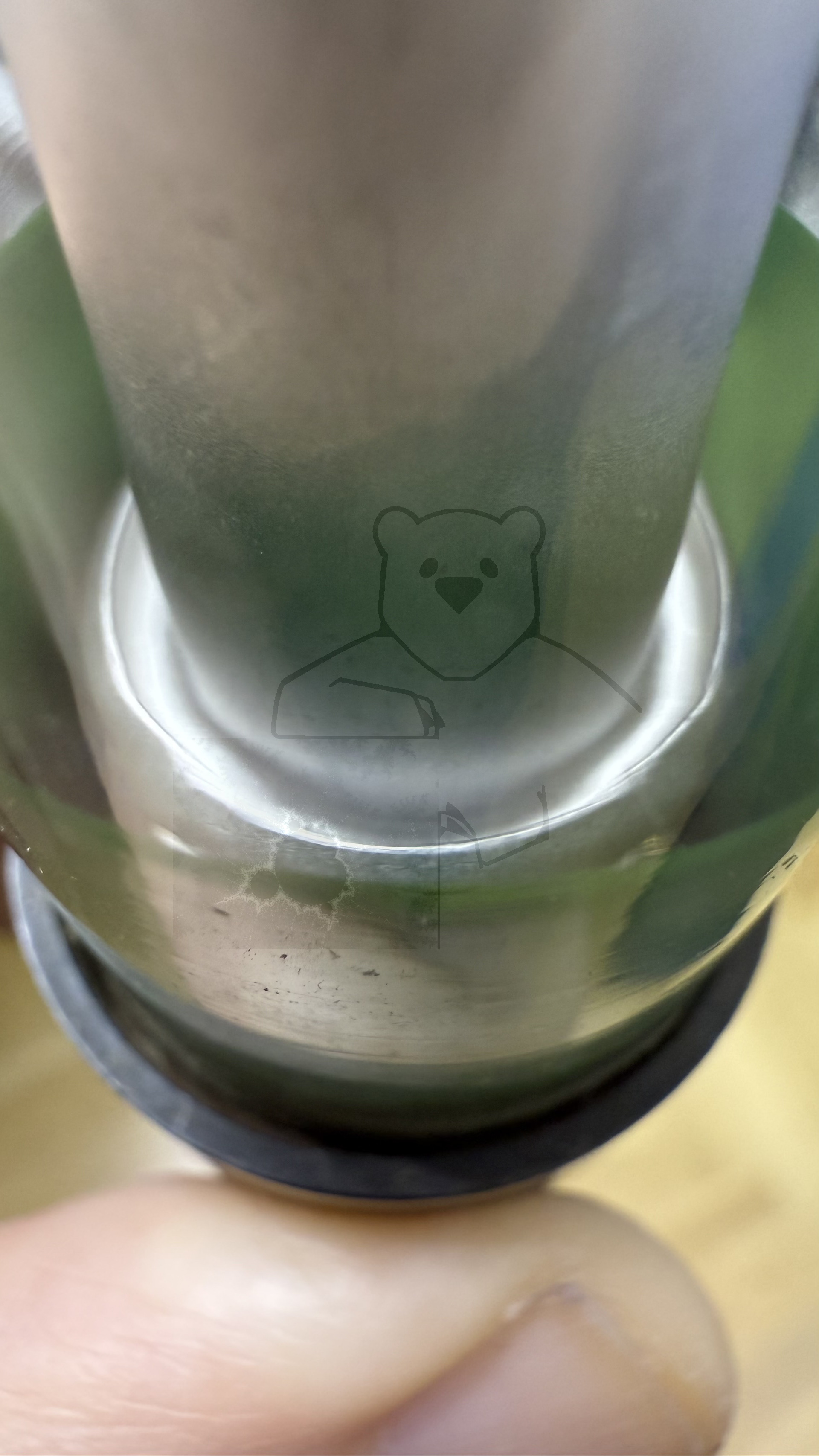

Röhre 1B3GT #8356 Bild 3
Röhre 1B3GT #8356 Bild 4

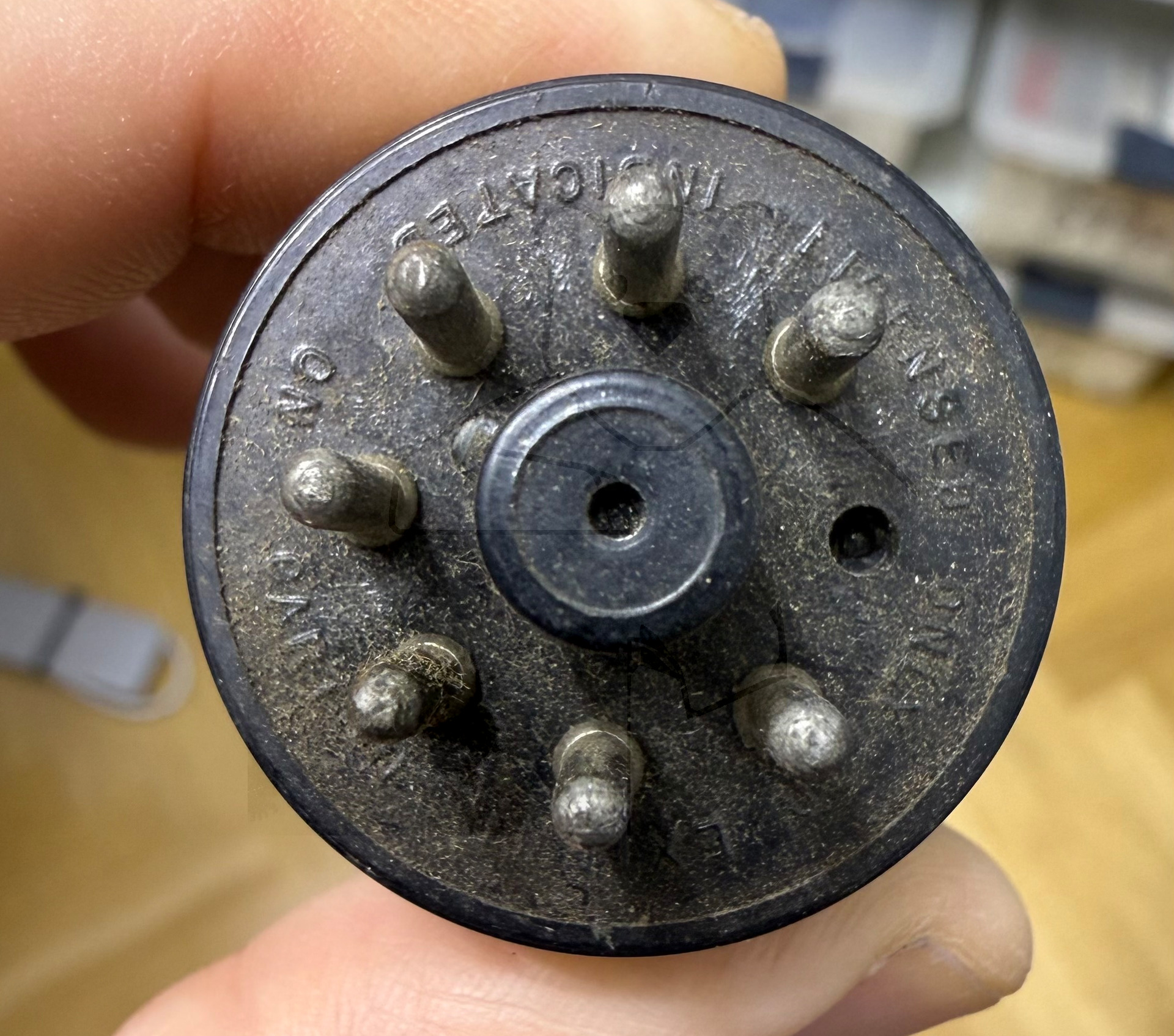

Röhre 1B3GT #8356 Bild 5
🔎 Alle Röhren vom Typ 1B3GT in der Sammlung
- → 1B3GT Inventar: 07991 Hersteller: → Fivre
- → 1B3GT Inventar: 08347 Hersteller: → Magnavox
- → 1B3GT Inventar: 08349 Hersteller: → Dumont
- → 1B3GT Inventar: 08351 Hersteller: → RCA
- → 1B3GT Inventar: 08353 Hersteller: → Reliable
- → 1B3GT Inventar: 08355 Hersteller: → Tung-Sol
- → 1B3GT Inventar: 08356 Hersteller: → Reliable
