đ Beschreibung der Röhre: EF95 Inventarnummer: 04044
| Name | â EF95 |
| Vergleichsname | â 5654 6AK5 â 6AK5W E95F |
| Hersteller | â Valvo |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,175 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Miniatur, 7pol. â Liste aller Röhren mit: Miniatur, 7pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | 250 |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Originalverpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S9 |
đ Beschreibung der Systeme fĂŒr die Röhre: EF95
| System 1 | |
| Kathode | 2, 7 |
| Gitter 1 | 1 |
| Gitter 2 | 6 |
| Gitter 3 | 2, 7 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 5 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 3, 4 |
| Abschirmung | 2, 7 |
| Funktion | â Hochfrequenzverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der EF95
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: EF95
Datenblatt EF95 Lamina [www.tubedata.info].pdf (556 kB)
Datenblatt EF95 Mullard [www.tubedata.info].pdf (249 kB)
Datenblatt EF95 Philips [www.tubedata.info].pdf (29 kB)
Pruefkarte EF95 - Neuberger RPM370 Roehrenmessgeraet [Scan Matthias Hubert Franz Hahn].pdf (295 kB)
Pruefkarte EF95 6AK5 731A 5654 - Funke W19 Roehrenpruefer.pdf (155 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: EF95

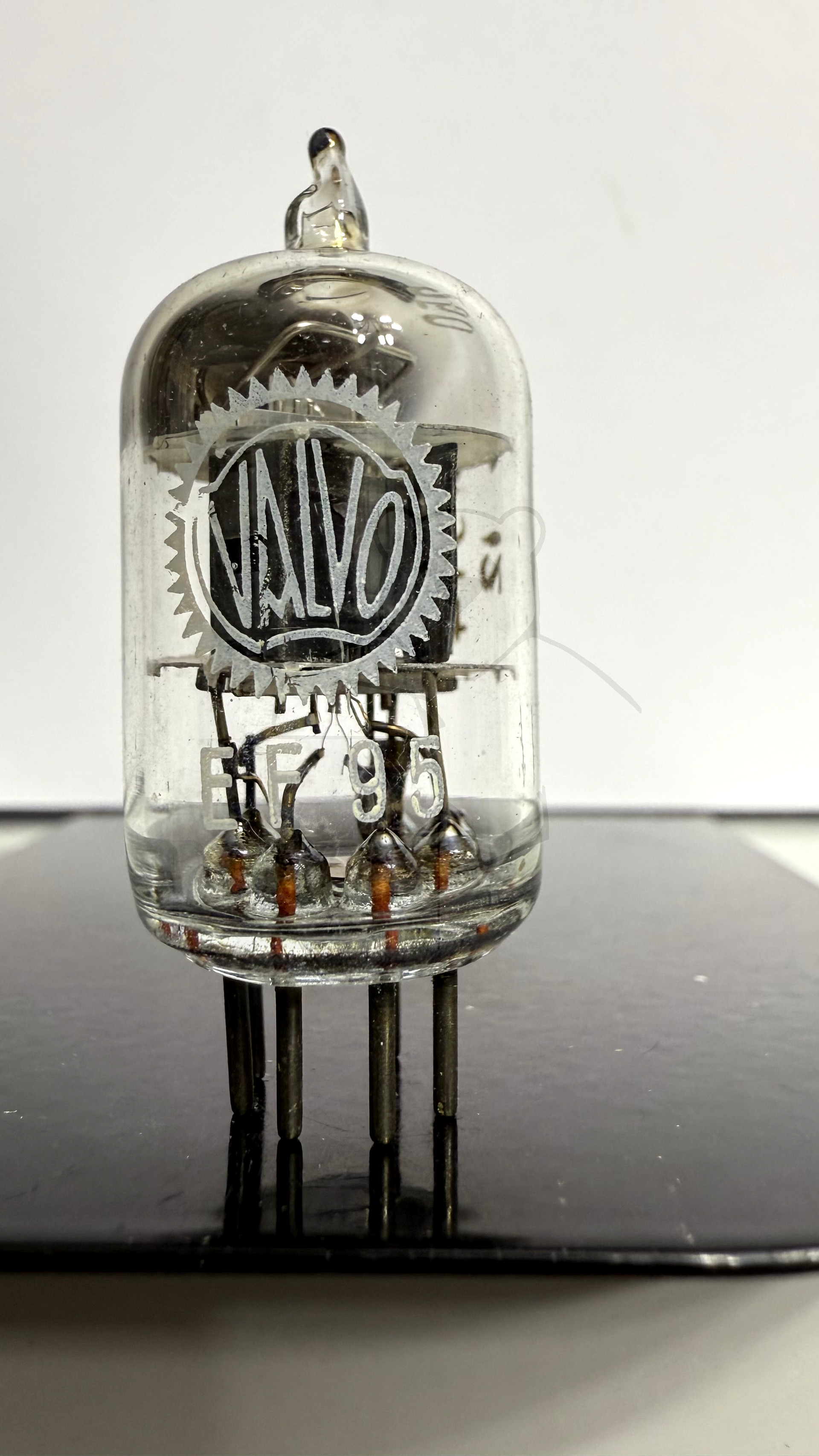

Röhre EF95 #4044 Bild 1

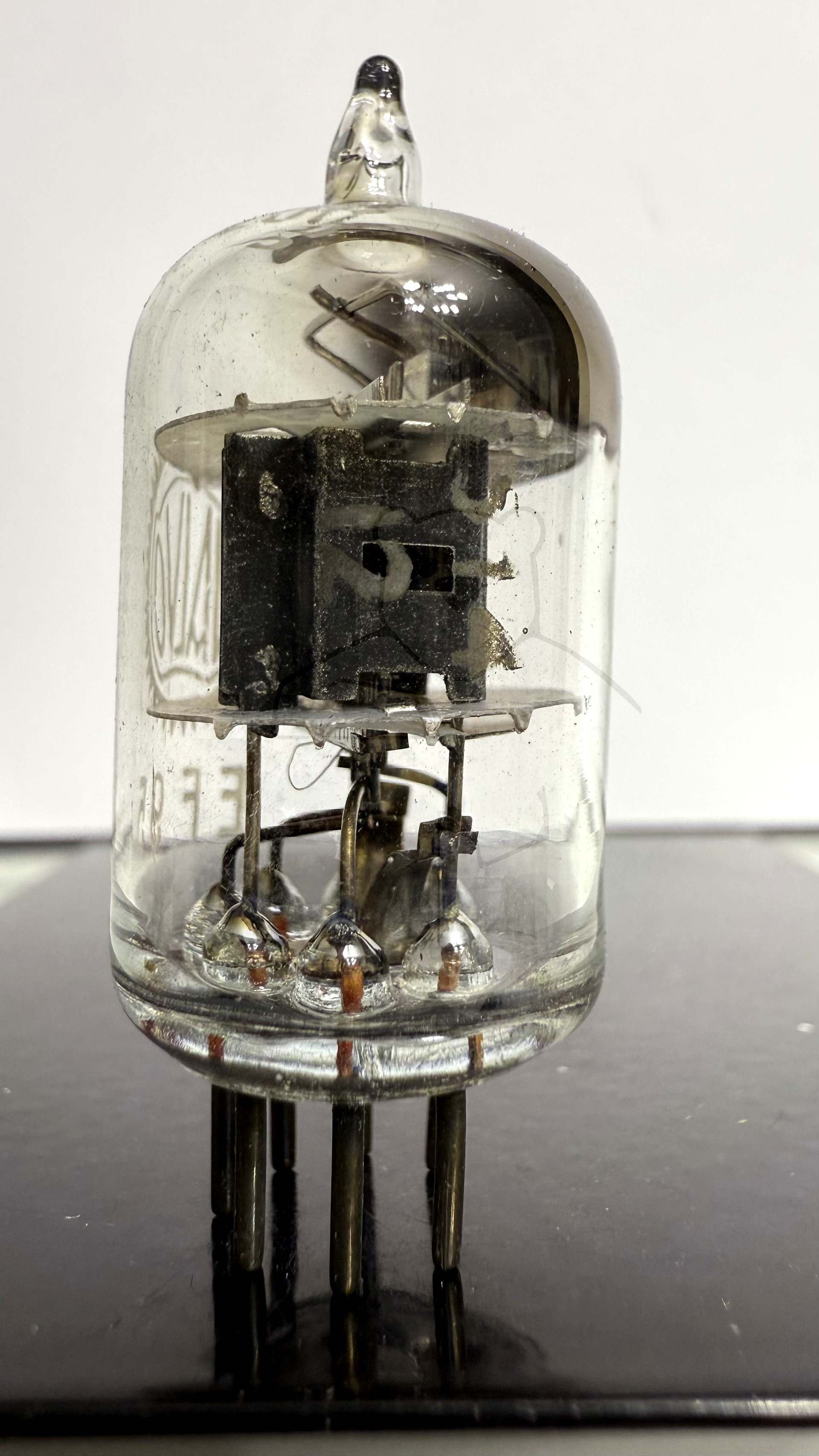

Röhre EF95 #4044 Bild 2

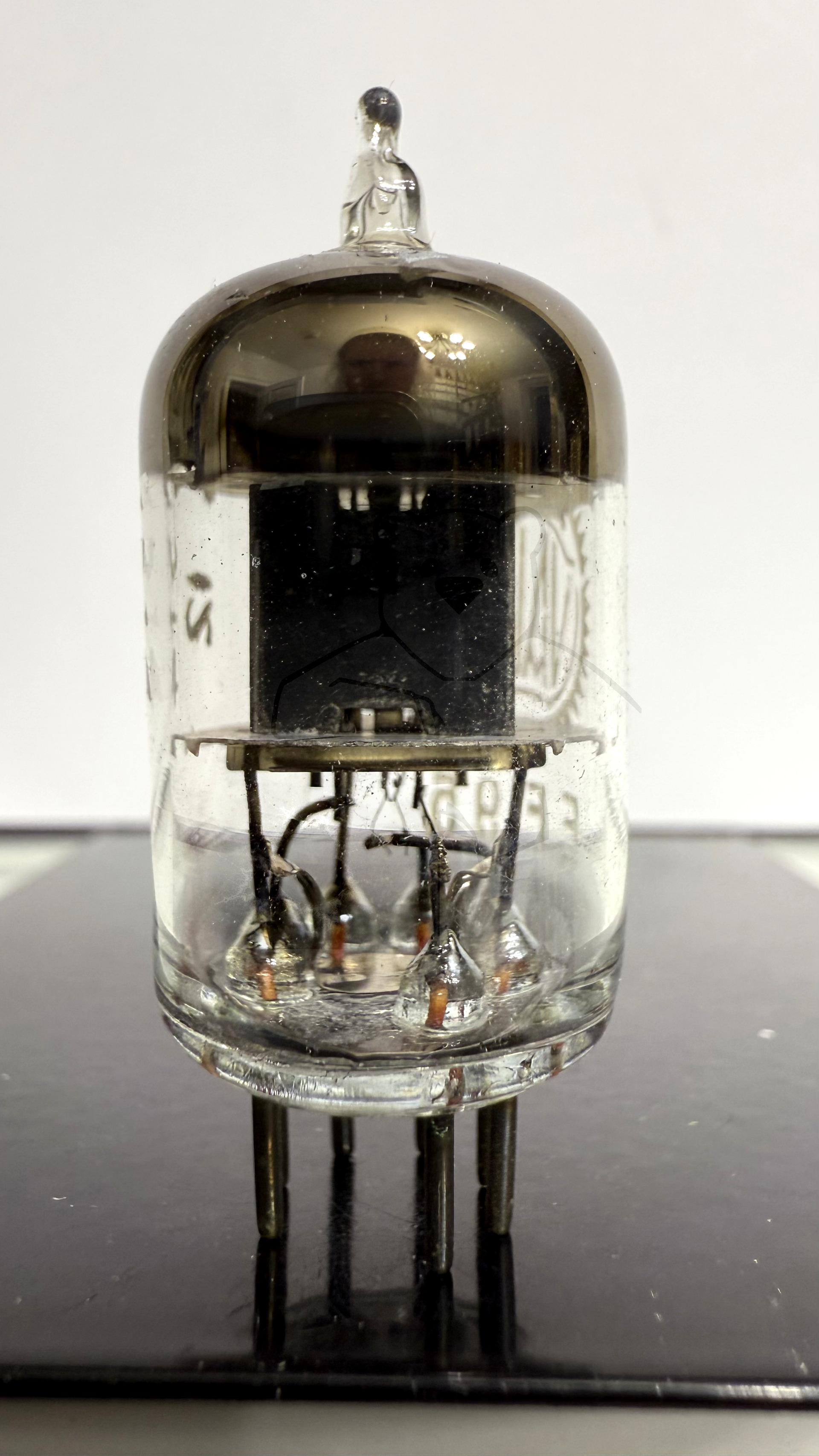

Röhre EF95 #4044 Bild 3

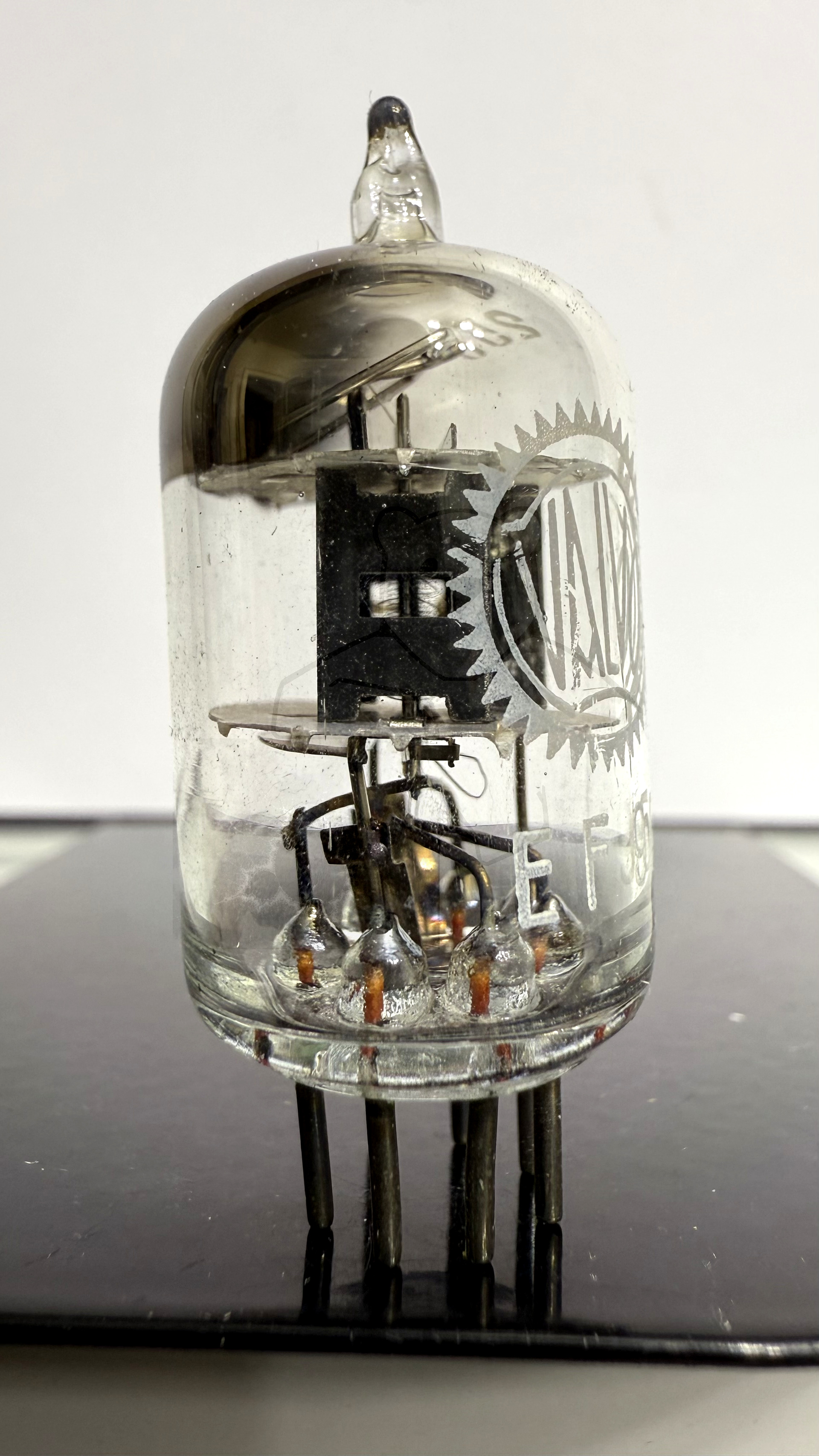

Röhre EF95 #4044 Bild 4

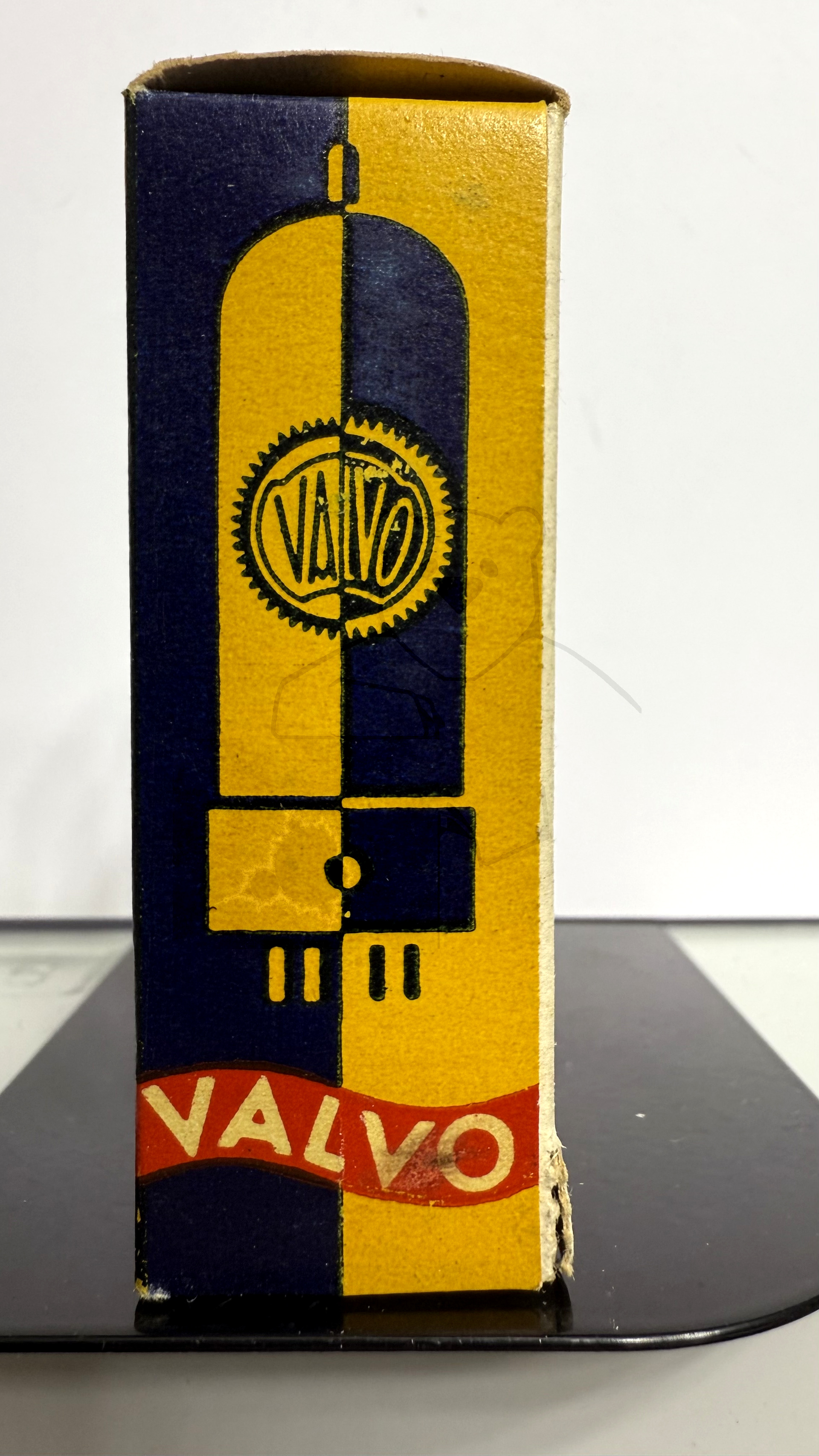

Röhre EF95 #4044 Verpackung Bild 1

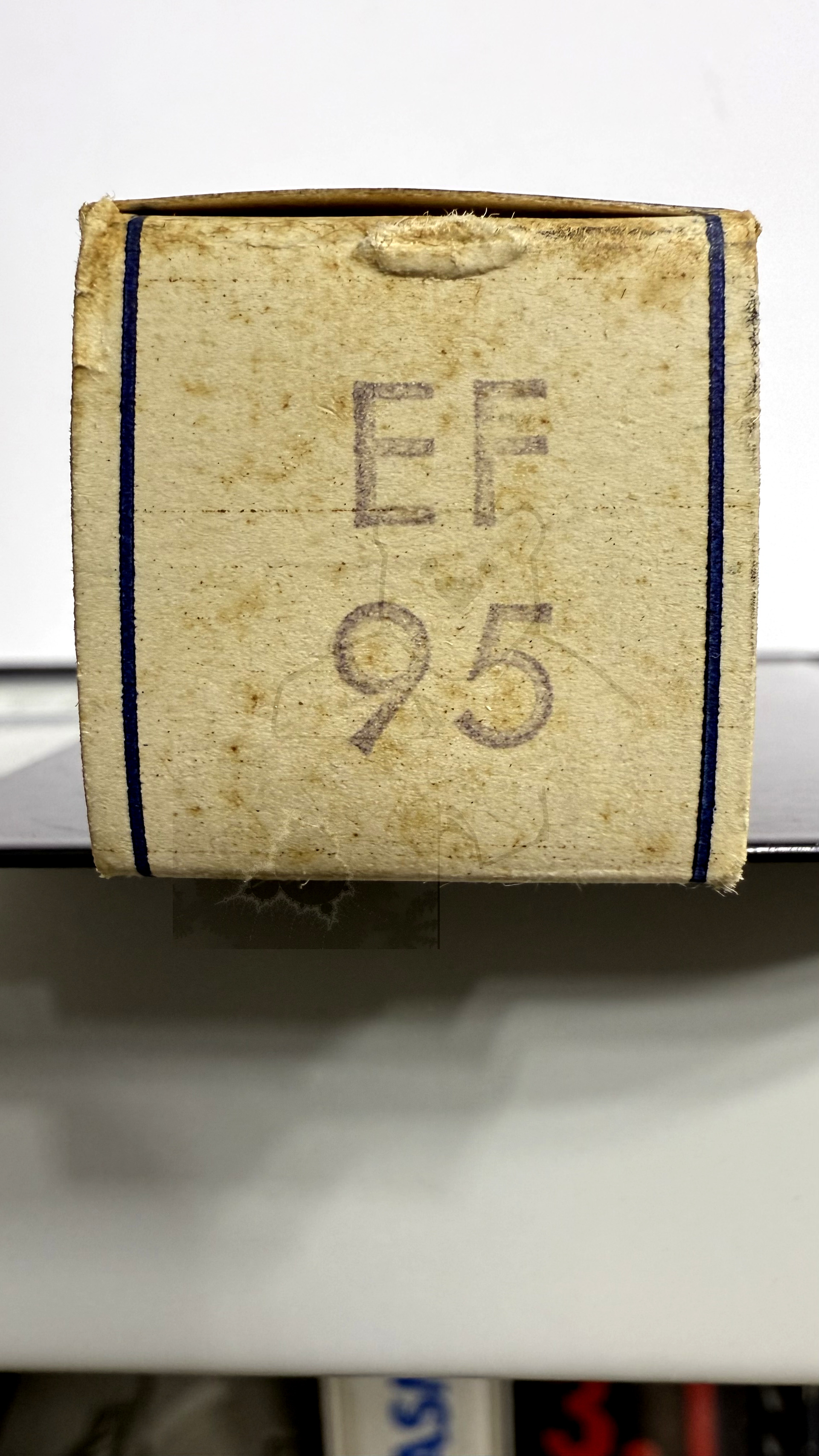

Röhre EF95 #4044 Verpackung Bild 2
