đ Beschreibung der Röhre: RE114 Inventarnummer: 03321
| Name | â RE114 |
| Vergleichsname | B409 â DT6 E422 KL71401 L413 â L414 LL413 â RE134 |
| Hersteller | â Telefunken |
| Heizspannung (Volt) | 3,8 - 4 |
| Heizstrom (AmpĂšre) | 0,15 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Europa, 4pol. â Liste aller Röhren mit: Europa, 4pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | 660 |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S40a |
đ Beschreibung der Systeme fĂŒr die Röhre: RE114
| System 1 | |
| Kathode | 1 |
| Gitter 1 | 4 |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 3 |
| Abschirmung | |
| Funktion | â Endtriode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
đ Sockelschaltung der RE114
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: RE114
Anwendung RE114 Telefunken [www.tubedata.info].pdf (93 kB)
Datenblatt RE114 Telefunken Version 1.pdf (1807 kB)
Datenblatt RE114 Telefunken Version 2 [www.tubedata.info].pdf (3416 kB)
Pruefkarte RE114 - Neuberger RPM370 Roehrenmessgeraet.pdf (192 kB)
Pruefkarte RE114 RE124 RE304 RE614 L410 L414 LK430 LK4110 LK4200 P414 P430 O15-400 B406 B405 C405 F410 - Funke W19 Roehrenpruefer.pdf (183 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: RE114

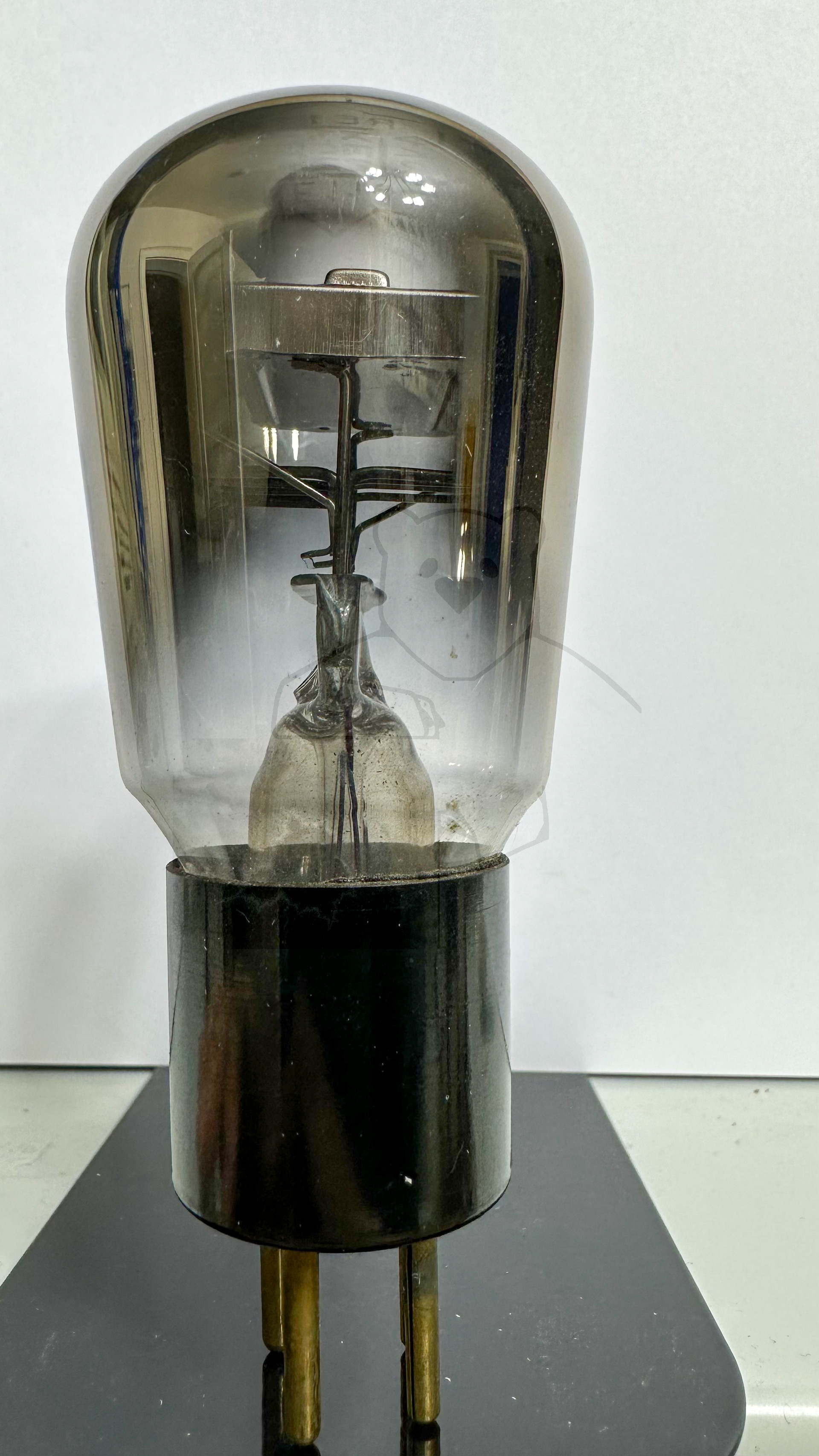

Röhre RE114 #3321 Bild 1

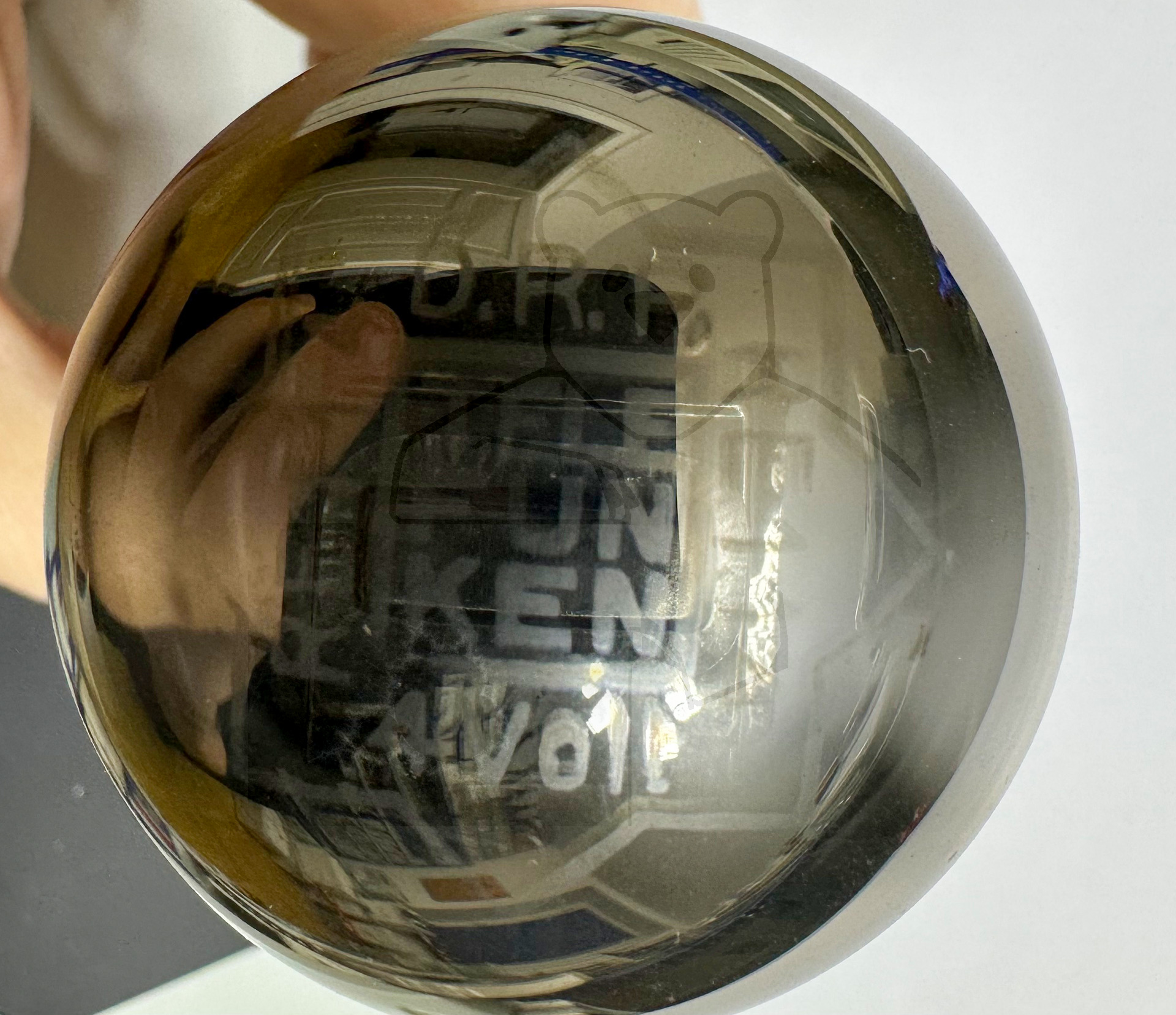

Röhre RE114 #3321 Bild 2
