đ Beschreibung der Röhre: 6AK5W Inventarnummer: 03007
| Name | â 6AK5W |
| Vergleichsname | â 5654 6AK5 E95F â EF95 |
| Hersteller | â Siemens |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,175 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Miniatur, 7pol. â Liste aller Röhren mit: Miniatur, 7pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | 973 |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S13 |
đ Beschreibung der Systeme fĂŒr die Röhre: 6AK5W
| System 1 | |
| Kathode | 2, 7 |
| Gitter 1 | 1 |
| Gitter 2 | 6 |
| Gitter 3 | 2, 7 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 5 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 3, 4 |
| Abschirmung | 2, 7 |
| Funktion | â Breitbandverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

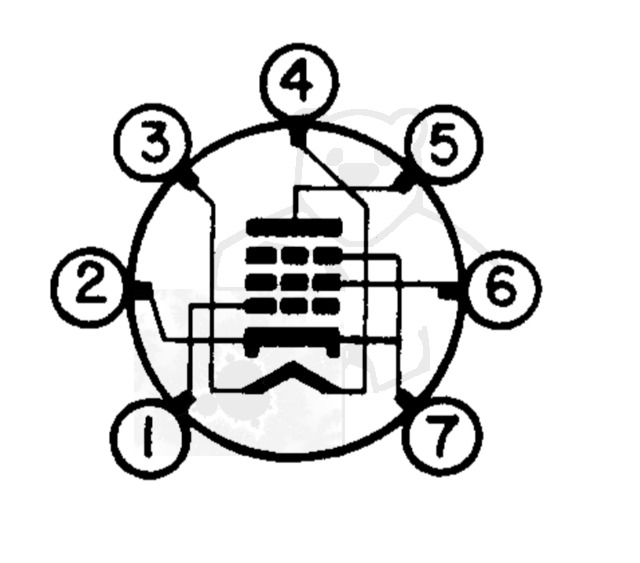

đ Sockelschaltung der 6AK5W
Bildquelle: Raytheon Datenblatt
đ DatenblĂ€tter zur Röhre: 6AK5W
Datenblatt 6AK5 Brimar.pdf (32 kB)
Datenblatt 6AK5 Mazda Belvu [www.tubedata.info].pdf (761 kB)
Datenblatt 6AK5 RCA [www.tubedata.info].pdf (187 kB)
Datenblatt 6AK5 Sylvania.pdf (216 kB)
Datenblatt 6AK5 Tung-Sol [www.tubedata.info].pdf (104 kB)
Datenblatt 6AK5W Raytheon.pdf (697 kB)
Datenblatt 6AK5W Siemens.pdf (1616 kB)
Datenblatt 6AK5W Tung-Sol.pdf (250 kB)
Pruefkarte 6AK5 - Neuberger RPM370 Roehrenmessgeraet.pdf (210 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 6AK5W

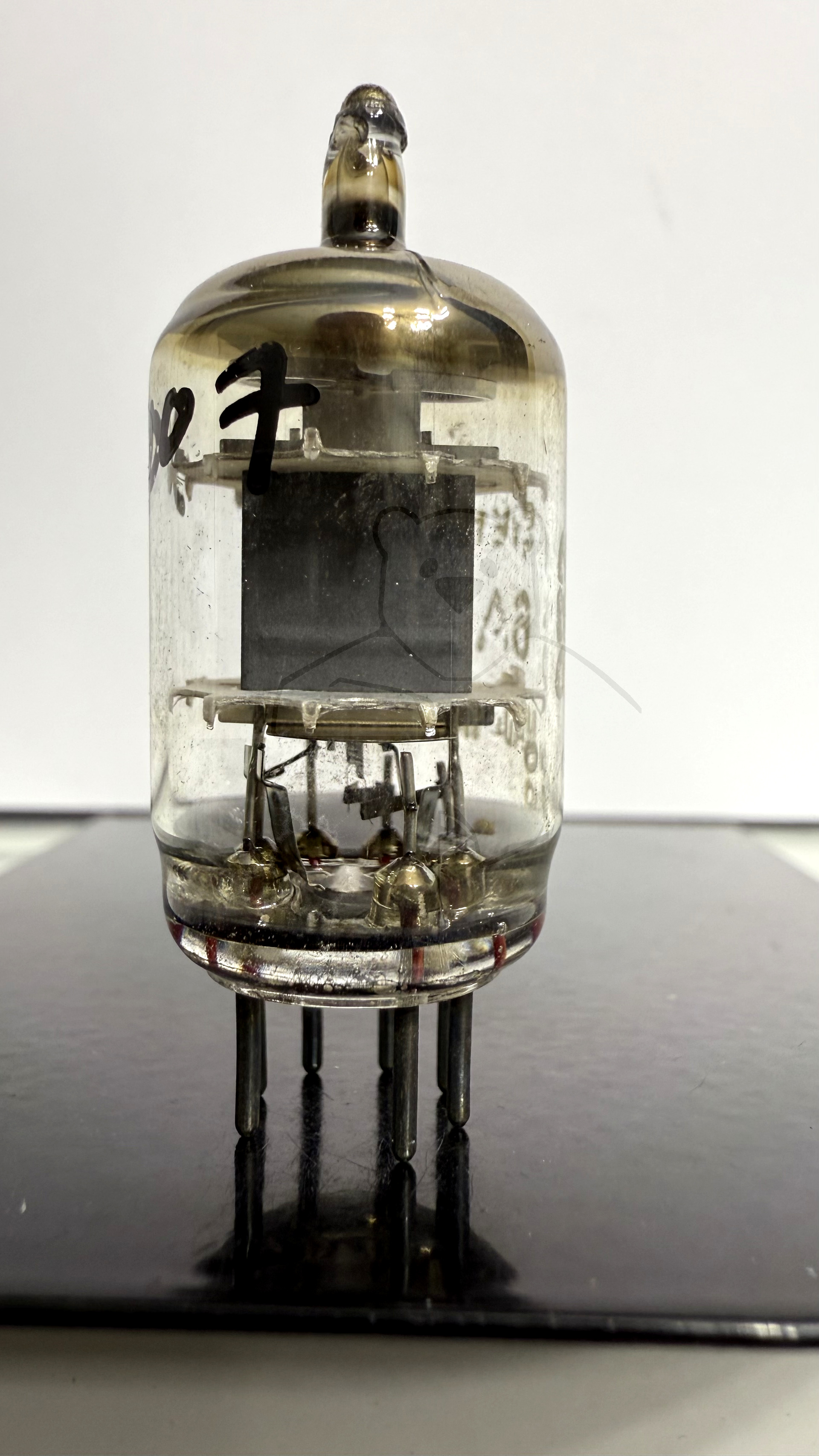

Röhre 6AK5W #3007 Bild 1
