đ Beschreibung der Röhre: 5654 Inventarnummer: 02682
| Name | â 5654 |
| Vergleichsname | 6AK5 â 6AK5W E95F â EF95 |
| Hersteller | â Valvo (Blaue Reihe) |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,175 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Miniatur, 7pol. â Liste aller Röhren mit: Miniatur, 7pol. |
| Informationen Röhrentyp | |
| Informationen | Valvo Blaue Reihe - Röhren fĂŒr Luft- und Seefahrt |
| Kenn Nummer | 5359 |
| Ătz- Produktionscode | 592 R5E2 |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S14 |
đ Beschreibung der Systeme fĂŒr die Röhre: 5654
| System 1 | |
| Kathode | 2, 7 |
| Gitter 1 | 1 |
| Gitter 2 | 6 |
| Gitter 3 | 2, 7 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 5 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 3, 4 |
| Abschirmung | 2, 7 |
| Funktion | â Hochfrequenzverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

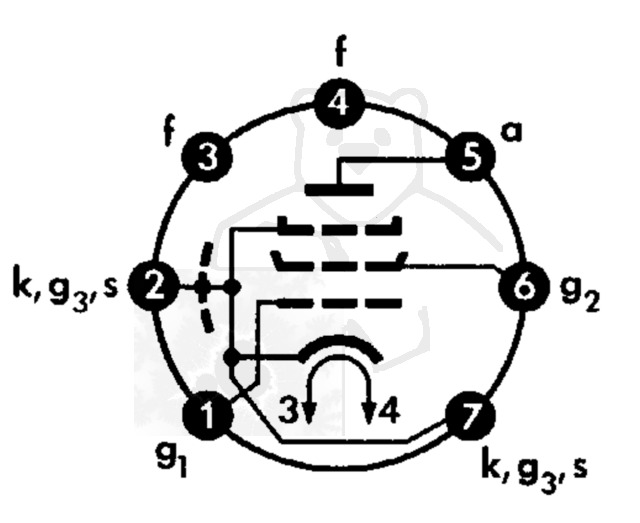

đ Sockelschaltung der 5654
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: 5654
Datenblatt 5654 6AK5W E95F Telefunken.pdf (104 kB)
Datenblatt 5654 CSF Compagnie Générale de T.S.F [www.tubedata.info].pdf (6788 kB)
Datenblatt 5654 General Electric.pdf (595 kB)
Datenblatt 5654 Mazda Belvu [www.tubedata.info].pdf (855 kB)
Datenblatt 5654 Philips Version 1 [www.tubedata.info].pdf (404 kB)
Datenblatt 5654 Philips Version 2 [www.tubedata.info].pdf (155 kB)
Datenblatt 5654 Raytheon.pdf (697 kB)
Datenblatt 5654 RCA [www.tubedata.info].pdf (287 kB)
Datenblatt 5654 Siemens [www.tubedata.info].pdf (314 kB)
Datenblatt 5654 Tung-Sol [www.tubedata.info].pdf (400 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 5654

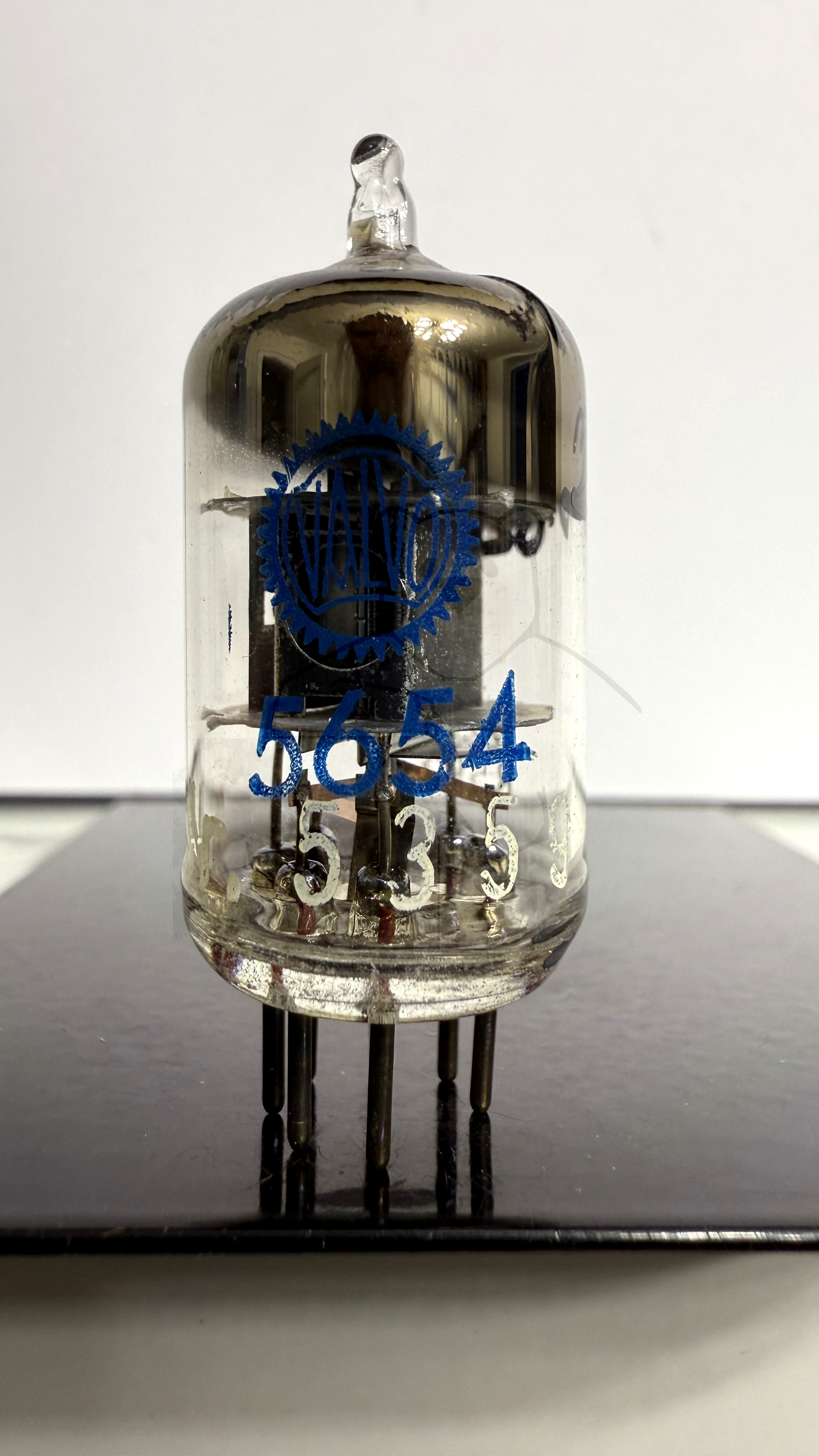

Röhre 5654 #2682 Bild 1

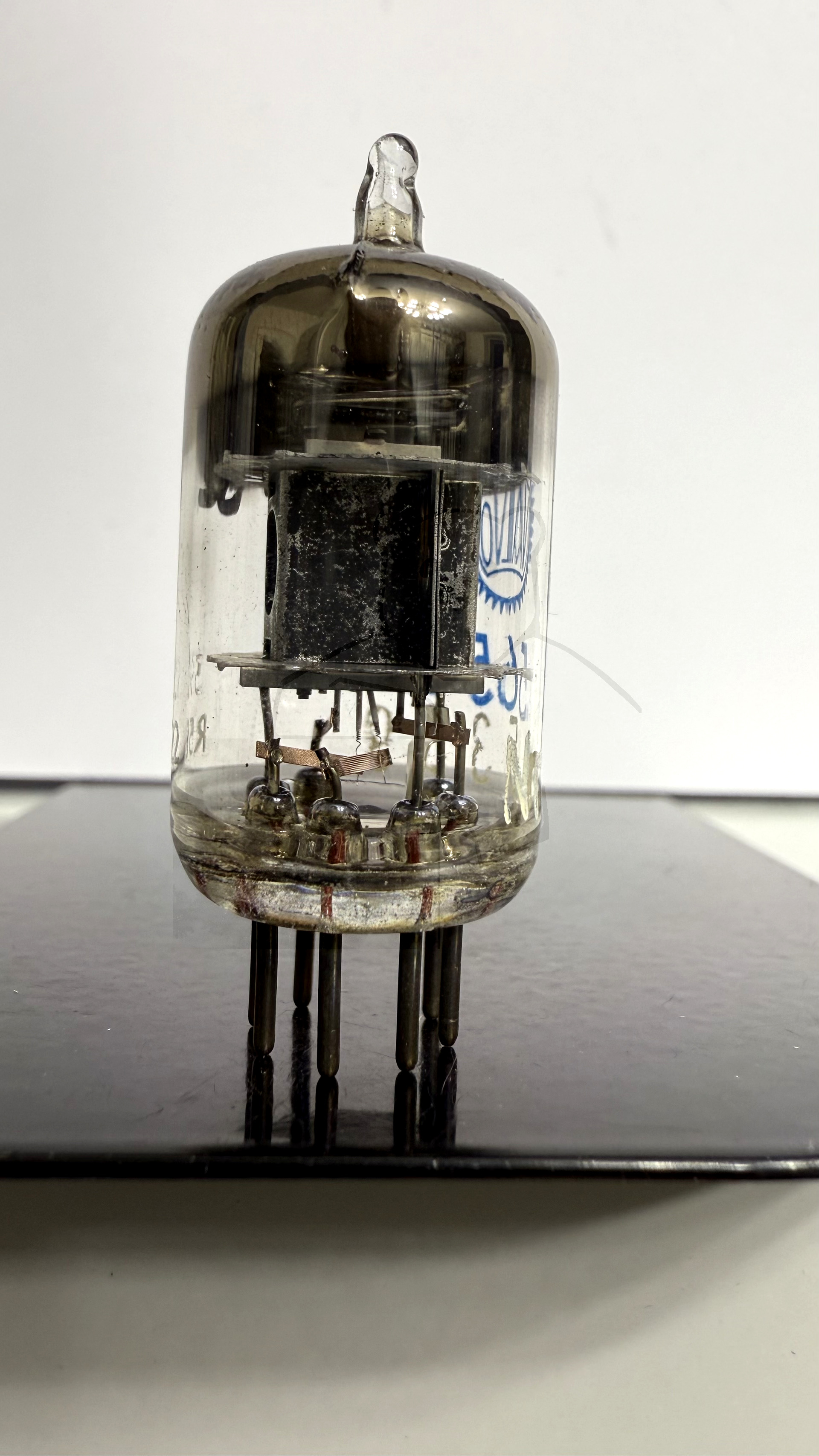

Röhre 5654 #2682 Bild 2

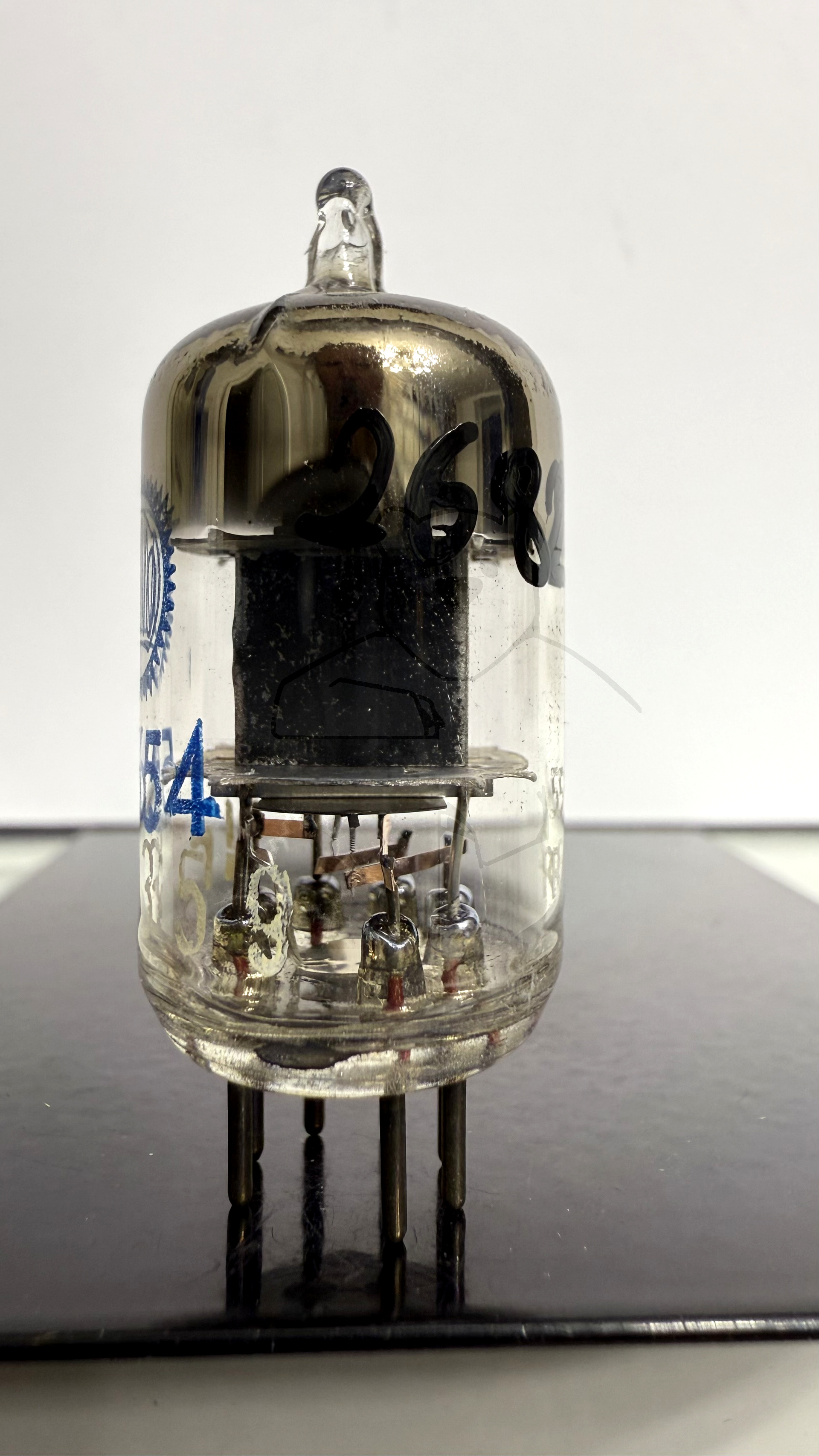

Röhre 5654 #2682 Bild 3

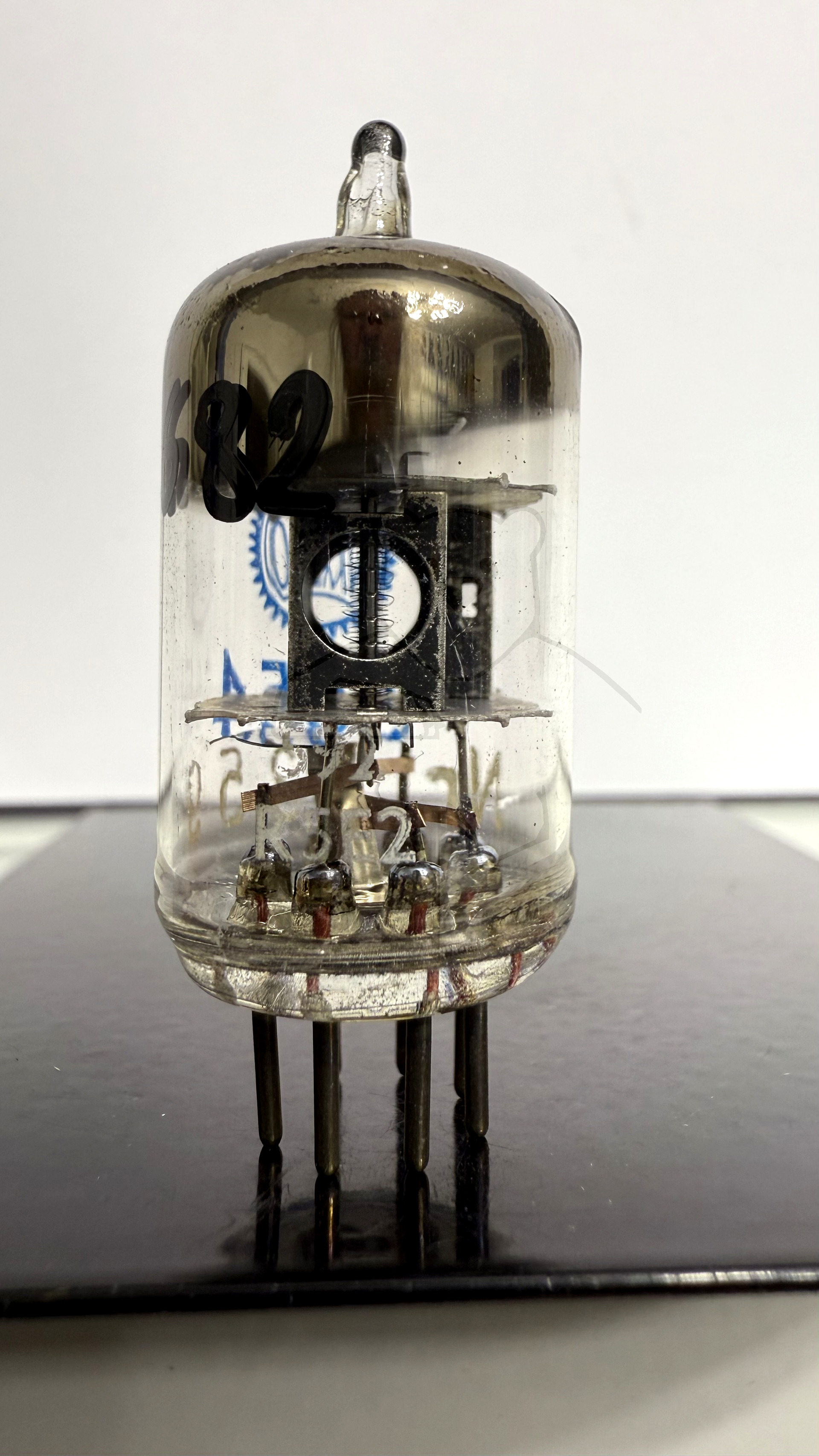

Röhre 5654 #2682 Bild 4
