đ Beschreibung der Röhre: 1S5 Inventarnummer: 02562
| Name | â 1S5 |
| Vergleichsname | 1B2 â DAF91 M2462-420 ZD17 |
| Hersteller | â Haltron |
| Heizspannung (Volt) | 1,4 |
| Heizstrom (AmpĂšre) | 0,05 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Miniatur, 7pol. â Liste aller Röhren mit: Miniatur, 7pol. |
| Informationen Röhrentyp | |
| Informationen | |
| Kenn Nummer | |
| Ătz- Produktionscode | |
| Serien Nummer | |
| Verpackung | Neutrale Verpackung |
| Getestet | |
| Hoheitszeichen | |
| Letzte Ănderung | |
| Lager | S16 |
đ Beschreibung der Systeme fĂŒr die Röhre: 1S5
| System 1 | System 2 | |
| Kathode | 1 | 1 |
| Gitter 1 | 6 | |
| Gitter 2 | 4 | |
| Gitter 3 | 1 | |
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 3 | 5 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 1, 7 | 1, 7 |
| Abschirmung | ||
| Funktion | â Demodulator |
â Niederfrequenzverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

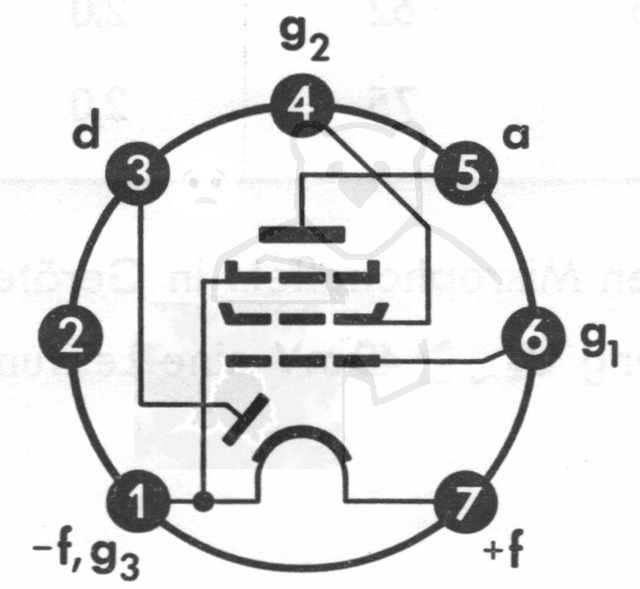

đ Sockelschaltung der 1S5
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: 1S5
Datenblatt 1S5 Brimar [www.tubedata.info].pdf (92 kB)
Datenblatt 1S5 General Electric.pdf (411 kB)
Datenblatt 1S5 Mazda Belvu [www.tubedata.info].pdf (326 kB)
Datenblatt 1S5 Tung-Sol [www.tubedata.info].pdf (226 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 1S5

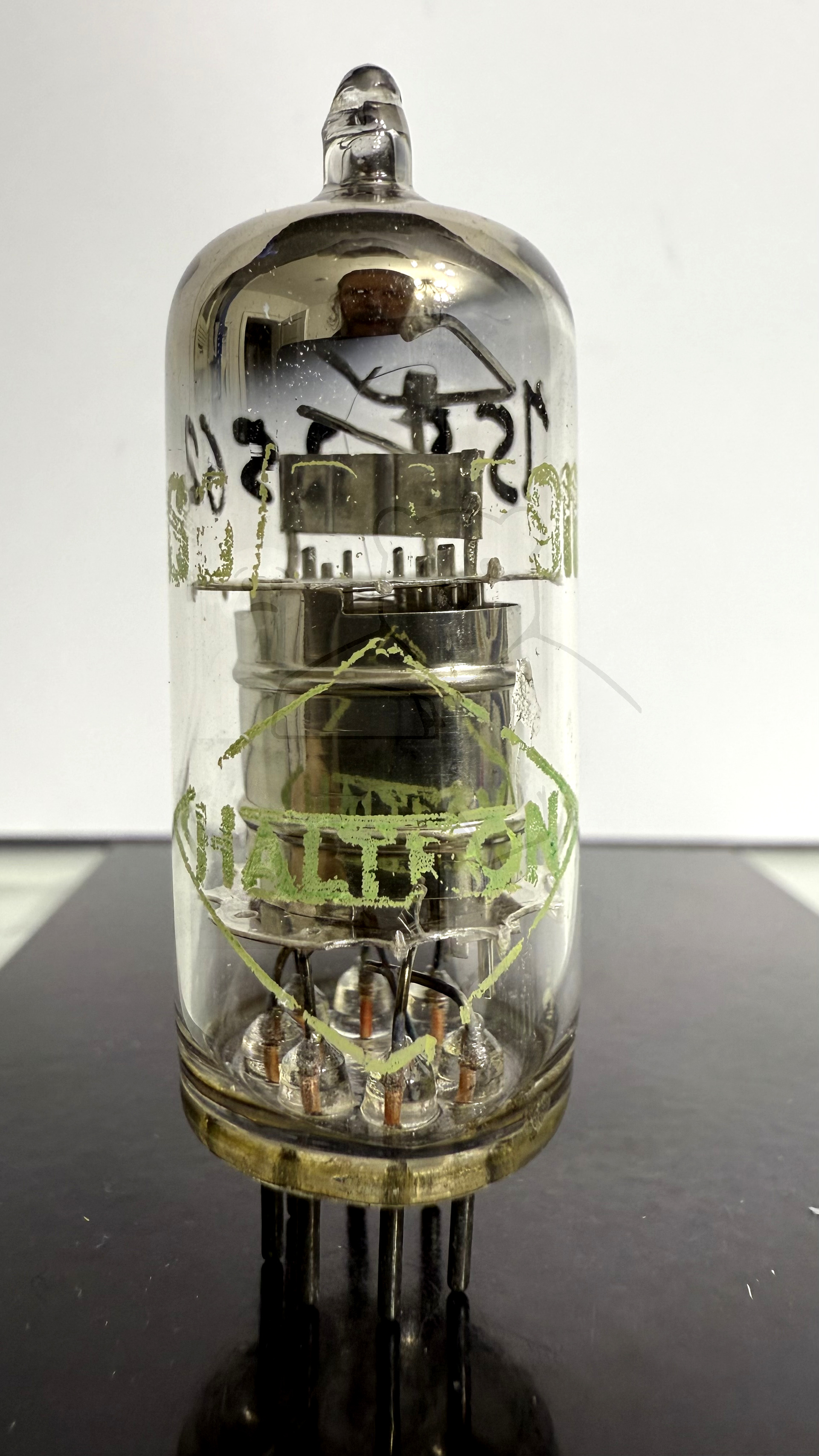

Röhre 1S5 #2562 Bild 1
