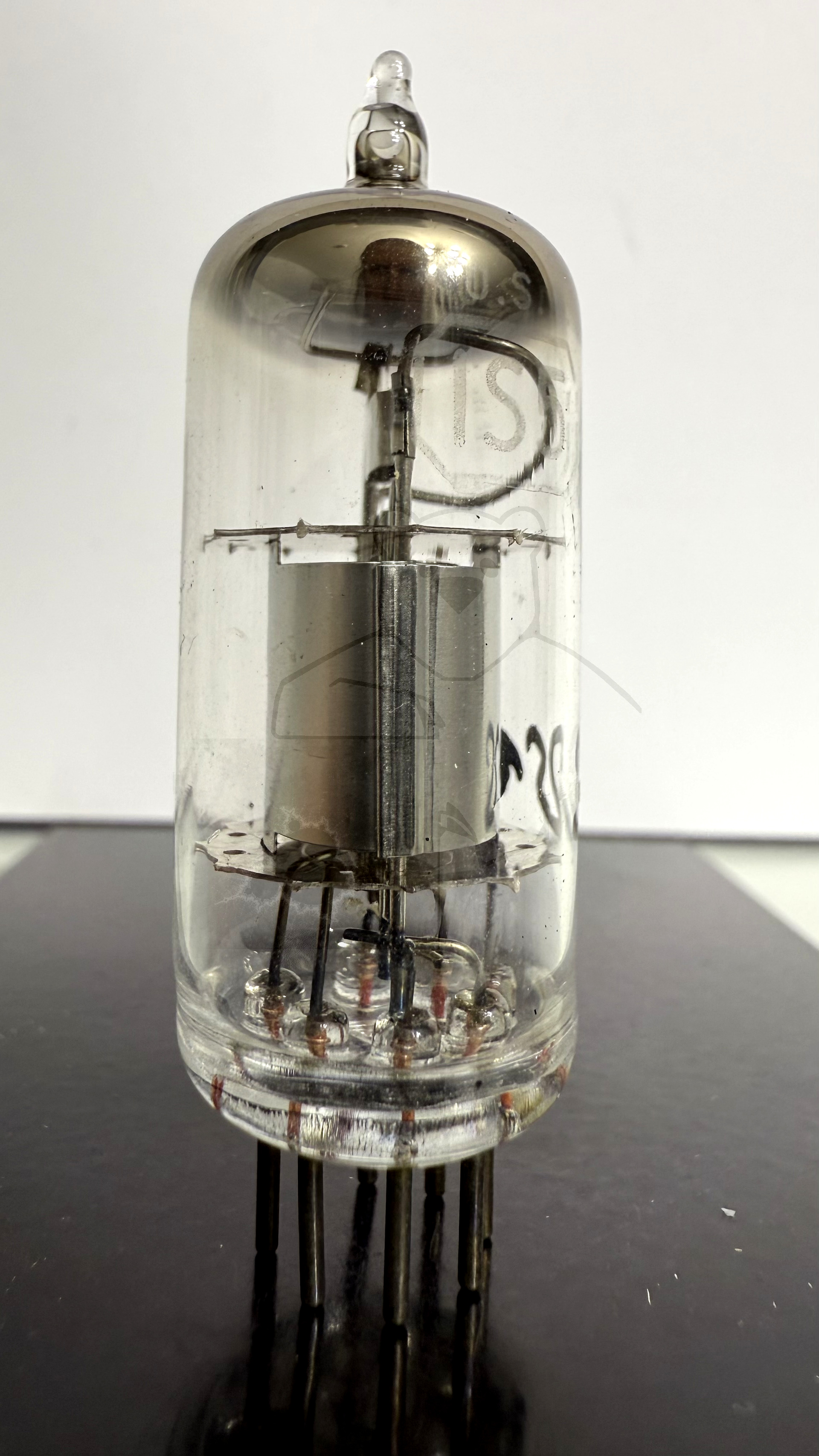

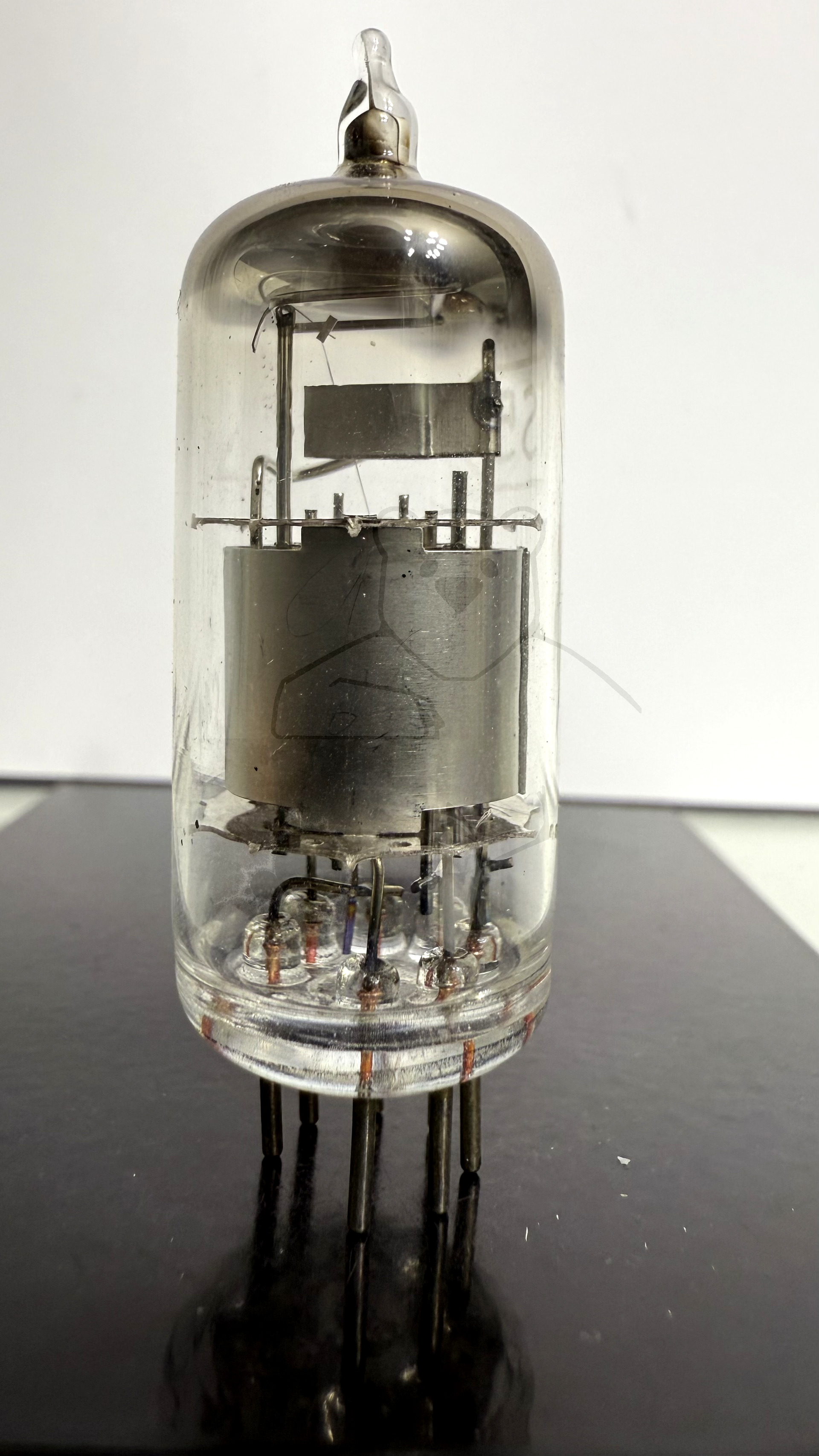

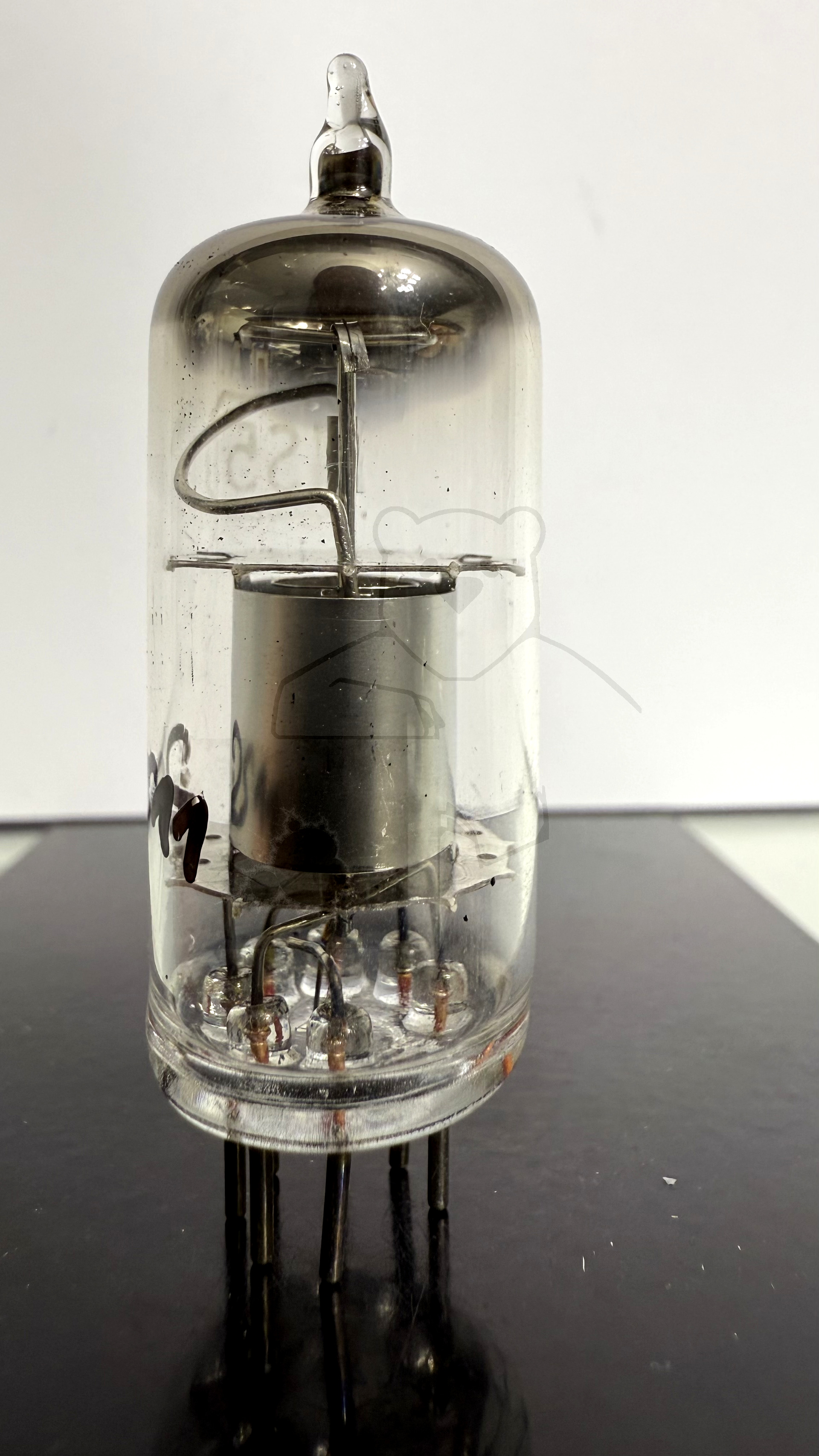

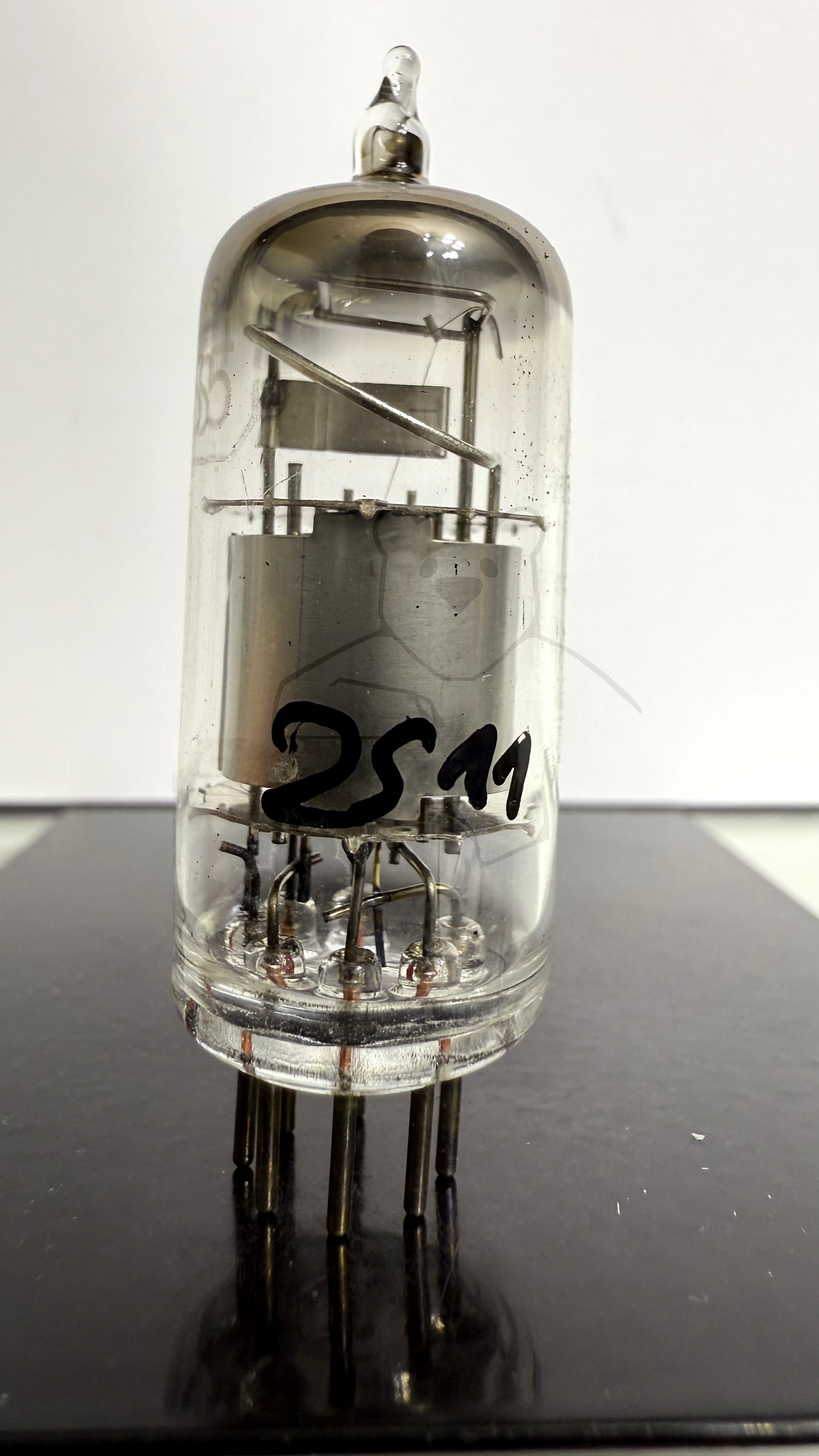

Daten und Bilder der Röhre: 1S5

🔎 Beschreibung der Röhre: 1S5

Name	1S5
Vergleichsname	1B2 → DAF91 M2462-420 ZD17
Heizspannung (Volt)	1,4
Heizstrom (Ampère)	0,05
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	03.06.2018 06:31:41

🔎 Beschreibung der Systeme für die Röhre: 1S5

	System 1	System 2
Kathode	1	1
Gitter 1		6
Gitter 2		4
Gitter 3		1
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	3	5
Anode 2
Leuchtschirm
Heizung	1, 7	1, 7
Abschirmung
Funktion	→ Demodulator	→ Niederfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 1S5

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: 1S5
Datenblatt 1S5 Brimar [www.tubedata.info].pdf (92 kB)
Datenblatt 1S5 General Electric.pdf (411 kB)
Datenblatt 1S5 Mazda Belvu [www.tubedata.info].pdf (326 kB)
Datenblatt 1S5 Tung-Sol [www.tubedata.info].pdf (226 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
